動作環境
はじめに
付録
ネットワーク装置設定／
アドレス帳編集の起動
ネットワーク装置設定／
アドレス帳編集の使い方

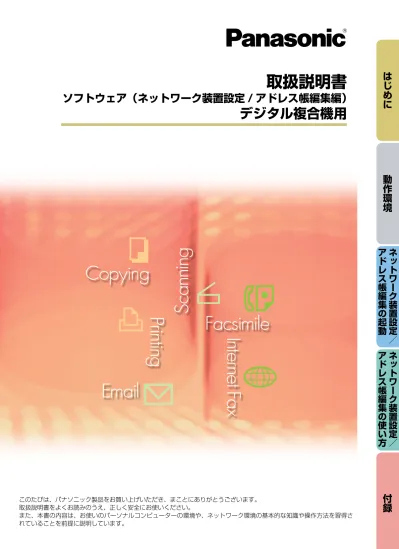

取扱説明書
ソフトウェア（ネットワーク装置設定 / アドレス帳編集編）
このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。 取扱説明書をよくお読みのうえ、正しく安全にお使いください。 また、本書の内容は、お使いのパーソナルコンピューターの環境や、ネットワーク環境の基本的な知識や操作方法を習得さ れていることを前提に説明しています。デジタル複合機用
2
Microsoft 、MS-DOS、Windows 、Windows Server、Windows Vista、Internet Explorer、Excel、 PowerPoint、Outlook、Windows ロゴは米国 Microsoft Corporation の米国およびその他の国におけ る登録商標または商標です。
Microsoft Corporation のガイドラインに従って画面写真を使用しています。
インテル、Intel ロゴ、Intel Inside ロゴ、Itanium、Pentium は、米国およびその他の国における Intel Corporation またはその子会社の商標または登録商標です。
IBM と AT は、 米国およびその他の国における IBM Corporation の商標または登録商標です。 USB-IF のロゴは Universal Serial Bus Implementers Forum, Inc の商標です。
Mac、Mac OS、Macintosh、True Type、Apple は、米国 Apple Computer, Inc の登録商標です。 Novell, NetWare, intraNetWare, NDS は、米国 Novell, Inc. の米国およびその他の国における登録 商標です。
PeerlessPageTMは Peerless Systems Corporation の商標です。
PeerlessPrint®と Memory Reduction Technology®は Peerless Systems Corporation の登録商標で す。© 2005 PEERLESS Systems Corporation.
PCL は、米国ヒューレット・パッカード社およびその子会社の商標または登録商標です。 Adobe、Adobe ロゴ、PostScript、PostScript3、Reader は、Adobe Systems Incorporated （アドビシステムズ社）の米国ならびに他の国における商標または登録商標です。
© 2005 Adobe Systems Incorporated （アドビシステムズ社）
Universal Font Scaling Technology （UFST） および、そのすべての書体は Monotype Imaging 社 よりライセンスを受けています。
ColorSetTMは米国の特許商標局で登録されている Monotype Imaging Inc. の登録商標であり、そし
て他の管轄区域で登録されている場合があります。
Monotype Imaging 社からライセンスしている ColorSetTMの技術により、生成および編集したカラー
プロファイルを使用しています。 © 2005 Monotype Imaging Inc.
このデバイス用のアプリケーションソフトウェアプログラムは、 GNU Lesser General Public License に基づきライセンスされるプログラムおよびその他のオ−プンソフトウェアが含まれてい ます。その詳細及びライセンス条件については、Panasonic Document Management System CD-ROM のはじめにお読みくださいを参照してください。
その他の本書に記載されている会社名および製品名はそれぞれの各社の商標または登録商標です。 なお、本文中では TM 、® マークは一部明記しておりません。
はじめに ... 4
動作環境 ... 6
ネットワーク装置設定／アドレス帳編集の起動 ... 8
装置設定 / アドレス帳編集の起動 ... 8ネットワーク装置設定／アドレス帳編集の使い方 ... 10
メインウィンドウ ... 10 基本的な使い方 ... 12 便利な使い方 ... 16付録 ... 28
ソフトウェアのアンインストール ... 28 こんなときには ... 293
目 次
4
はじめに
はじめに
ネットワーク装置設定は、FTP プロトコルまたは HTTP/HTTPS プロトコルを使用して、ネットワークに接続 されているネットワーク装置の機能設定を管理するためのソフトウェアです。 アドレス帳編集は、ネットワークに接続されている装置のアドレス帳（IP アドレス、Email アドレス、電話番号） を管理するためのソフトウェアです。 ネットワーク装置設定は、装置（プリンター、コピー、スキャナー、ファクス）の設定を表示、編集します。 アドレス帳編集は、装置（コピー、スキャナー、ファクス）のアドレス帳を表示、編集します。 お知らせ ネットワーク装置設定、アドレス帳編集は、デバイスエクスプローラーのデバイス一覧から起動できます。 詳細については、デバイスエクスプローラー / Web サーバー の『取扱説明書』を参照してください。5
はじめに
このユーティリティでは、FTP プロトコルまたは HTTP/HTTPS プロトコルを用いる TCP/IP LAN ネットワー クを通じて装置の設定またはアドレス帳の設定ができます。ネットワークデバイス一覧から装置を選択して、 ネットワーク装置設定または、ネットワークアドレス帳編集を起動します。 お知らせ : 装置から設定内容やアドレス帳の情報を取り込むとき、お使いの PC に装置のモジュールがインストールされていない 場合は以下のメッセージが表示されます。 ダウンロードページ をクリックして最新のモジュールをダウンロードし てください。 また、ネットワーク装置設定、ネットワークアドレス帳編集画面でヘルプ 対応MFP 一覧を選択すると、対応 MFP 一覧が表示されます。 お使いの機種名が表示されないときは ダウンロードページ をクリックして最新のモジュールをダウンロードしてく ださい。6
動作環境
動作環境
システムメモリー : オペレーティングシステムごとに、以下のシステムメモリーが必要です オペレーティングシステム : Microsoft® Windows® 2000 (Service Pack 4 以降 ) 日本語版 *1
Microsoft® Windows® XP (Service Pack 2 以降 ) 日本語版 *2
Microsoft® Windows Server® 2003 (Service Pack 1 以降 ) 日本語版 *3
Microsoft® Windows Vista® 日本語版 *4
Microsoft® Windows Server® 2008 日本語版 *5
* ただし、以下のオペレーティングシステムには対応していません :
Microsoft® Windows Server® 2003 Enterprise Edition for Itanium®-based systems
Microsoft® Windows Server® 2008 Enterprise Edition for Itanium®-based systems
コンピューター本体 : IBM® PC/AT® 互換コンピューター（Intel® Pentium® 4 1.6 GHz以上のCPU を推奨）
*1 Microsoft® Windows® 2000 オペレーティングシステム（Windows 2000 と表記）
空きディスク容量 : 300 MB 以上（画像を保存するための領域は含まず） CD-ROM ドライブ : ソフトウェアのインストールに必要
インターフェース : 10 Base-T/100 Base-TX/1000 Base-T イーサネットポート
*3 Microsoft® Windows Server® 2003 オペレーティングシステム（Windows Server 2003 と表記）
*5 Microsoft® Windows Server® 2008 オペレーティングシステム（Windows Server 2008 と表記）
*4 Microsoft® Windows Vista® オペレーティングシステム（Windows Vista と表記）
Microsoft® Windows® 2000 日本語版
Microsoft® Windows® XP 日本語版
Microsoft® Windows Server® 2003 日本語版
Microsoft® Windows Vista® 日本語版
Microsoft® Windows Server® 2008 日本語版
: 512 MB 以上 : 256 MB 以上
: 1 GB 以上
*2 Microsoft® Windows® XP オペレーティングシステム（Windows XP と表記）
アプリケーション
ソフトウェア : Microsoft
® Internet Explorer® 6.0 Service Pack 1 以降
Microsoft® .NET Framework Version 2.0
7
動作環境
8
ネットワーク装置設定／
アドレス帳編集の起動
装置設定 / アドレス帳編集の起動
ス タ ー ト メ ニ ュ ー か ら す べ て の プ ロ グ ラ ム（Windows 2000 で は プ ロ グ ラ ム ） → Panasonic → Panasonic Document Management System → デバイスエクスプローラーを選択し、起動させます。
デバイスエクスプローラーが開きます。 ログインダイアログボックスが表示されます。 ログイン ID とパスワードを入力します。（英数字 8 ∼ 16 桁） 一覧から装置を選んで右クリックし、ネットワーク装置設定または、ネットワークアドレス帳編集を選択 します。 お知らせ : デバイスエクスプローラーから初めてネットワーク装置設定、ネットワークアドレス帳編集を選択した場合は、新 規ログイン設定ダイアログボックスが表示されます。任意のログイン ID とパスワードを設定してください。 お知らせ : お探しの装置が一覧に表示されない場合は、デバイスエクスプローラーのコミュニティーネームを確認してくださ い。詳細については、取扱説明書（デバイスエクスプローラー /Web サーバー編）を参照してください。
9
ネットワーク装置設定／
アドレス帳編集の起動
選択したネットワーク装置設定または、ネットワークアドレス帳編集が開き、装置から受信したデータが 表示されます。 お知らせ : ログイン ID やパスワードを変更する場合は、ツール→オプション→ログイン設定変更を選択し、変更します。10
ネットワーク装置設定／
アドレス帳編集の使い方
メインウィンドウ
ネットワーク装置設定 ヘルプバー ステータス表示 アドレス帳編集 ヘルプバー ステータス表示 ヘルプバー ステータス表示 ::メニューとアイコン
メニュー ツールバー アイコン 説明 ファイル 新規作成 新しいファイルを作成します。 開く 既存のファイルを開きます。 閉じる ファイルを閉じます。 上書き保存 設定データを保存します。 名前を付けて保存 ファイルに新しい名前を付けて保存します。 ユーザー情報 装置の情報を表示 / 変更、または IP アドレス一覧を編集します。 フォント 印刷フォントを選択します。 印刷 フォルダーの内容を印刷します。 削除 ファイルを削除します。 エクスポート テキストファイルに出力します。 インポート テキストを取り込みます。 終了 アプリケーションを終了します。 強制終了 データを保存せずにウィンドウを閉じます。 入力または操作ガイドヘルプが表示されます。 通信状態と最新の通信結果が表示されます。11
ネットワーク装置設定／
アドレス帳編集の使い方
メニュー ツールバー アイコン 説明 編集 切り取り 選択した部分を切り取り、クリップボードにコピーします。 コピー 選択した部分をクリップボードにコピーします。 貼り付け クリップボードの内容を貼り付けます。 行挿入 行を挿入します。 行削除 行を削除します。 パラメータ検索 パラメーターをキーワードで検索します。（ネットワーク装置設定のみ） 初期化 編集中のデータを初期値に設定します。 表示 一覧編集 一覧を表示します。 詳細編集 選択した項目の詳細を表示します。 並べ替え 並べ替え対象と条件を選択します。 ツールバー ツールバーを表示または非表示にします。 ステータスバー ステータスバーを表示または非表示にします。 フォント 表示フォントを選択します。 機能 転送 機能受信 装置から現在の設定を受信します。 機能送信 装置へ設定を書き込みます。 " 全エリア " か " 部門管理のみ " かを選択します。 （ネットワーク装置設定のみ） 通信結果 通信結果を表示します。 ツール デバイスアドレス リスト デバイスアドレスリストダイアログボックスを開きます。 デ バ イ ス グ ル ー プリスト デバイスグループリストダイアログボックスを開きます。 オプション 全般 動作環境の設定 オプション 通信 環境設定 FTP オプション 通信 環境設定 HTTP FTP セットアップ HTTP セットアップ ウィンドウ 上下に並べて表示 ウィンドウを上下に並べて表示します。 左右に並べて表示 ウィンドウを左右に並べて表示します。 重ねて表示 ウィンドウを重ねて表示します。 すべて閉じる 開いているウィンドウをすべて閉じます。 ヘルプ トピックの検索 ヘルプトピックスを表示します。 対応 MFP 一覧 サポートされている機種の一覧表を表示します。 バージョン情報 ネットワーク装置設定 / アドレス帳編集のバージョン情報を 表示します。12
ネットワーク装置設定／
アドレス帳編集の使い方
基本的な使い方
データの受信
ステータス表示 デバイスエクスプローラーからネットワーク装置設定または、ネットワークアドレス帳編集を起動すると、 装置に設定されているデータを受信して表示します。 ウィンドウ右下のステータスバーに通信状態が表示されます。 お知らせ : 装置のパスワードを初期値から変更すると、データを受信することはできません。現在のパスワードについては管 理者へお尋ねください。 装置から再度最新データを受信するときは、 をクリックするか、機能転送メニューから機能受信を選択 します。 お知らせ : 装置が動作状態（コピー中、印刷中など）では、データを受信することができません。装置が待機状態になってから 再度試みてください。13
ネットワーク装置設定／
アドレス帳編集の使い方
データの編集
ネットワーク装置設定 お知らせ : ネットワーク装置設定でパラメーターを編集します。 装置設定の種類を左のサブウィンドウで選びます。設定内容をクリックし、設定値を選択、入力します。 * の列は変更された項目を表示します。 *: 初期値と異なる項目に「*」がつきます。 #: 設定内容を変更すると「＃」がつきます。 ネットワークアドレス帳編集 ネットワークアドレス帳編集でアドレス帳の変更、追加または削除を行います。 アドレス帳の種類を左のサブウィンドウで選びます。14
ネットワーク装置設定／
アドレス帳編集の使い方
データの書き込み
編集済みのデータを装置に書き込むときは、 アイコンをクリックするか、機能転送メニューから機能 送信を選択します。 機能送信（全エリア） 設定したすべてのパラメータを装置に書き込みます。 機能送信（部門管理のみ） 部門管理の設定値のみ装置に書き込みます。 はい を選択して装置への書き込みを開始します。 お知らせ : アドレス帳編集で装置への書き込みを実施すると、編集内容によっては装置側に設定している 「メモリー転送」「プログラムキー」の登録内容が変更される場合があります。 書き込む前に登録内容を確認し、書き込み後に必ず再確認してください。15
ネットワーク装置設定／
アドレス帳編集の使い方
ステータス表示 ウィンドウ右下のステータスバーに通信状態が表示されます。 お知らせ : 装置が動作状態（コピー中、印刷中など）では、データを書き込むことはできません。装置が待機状態になってか ら再度試みてください。16
ネットワーク装置設定／
アドレス帳編集の使い方
便利な使い方
受信済みデータファイルの保存
受信した設定データを保存するには、 アイコンをクリックするか、またはファイルメニューから名 前を付けて保存を選択します。 ファイルの保存 1. 一覧表から既存のファイルを選択するか、または新しいファイル名を入力します。 2. OK を クリックします。データファイルが保存されます。17
ネットワーク装置設定／
アドレス帳編集の使い方
保存したファイルを開く
保存ファイルを開くには、 アイコンをクリックするか、ファイルメニューから開くを選択します。 ファイルのオープン 1. 一覧表からファイル名を選択します。 2. OK をクリックします。18
ネットワーク装置設定／
アドレス帳編集の使い方
新規ファイルの作成 ( ネットワークアドレス帳編集のみ )
装置に接続せずにアドレス帳を登録する場合 は、新規ファイルを作成します。 アイコン をクリックするか、またはファイルメニューか ら新規作成を選択します。 ユーザー情報ウィンドウが表示されます。 をクリックして、機種名、通信手段を選択 します。 装置のデバイス名称、ロケーション、IP アドレ スを入力します（省略可能）。 装置のパスワード（キーオペレーターパスワー ド）を入力します（省略可能）。 OK をクリックします。 「名前を付けて保存」ウィンドウが表示されま す。 新しいファイル名を入力します。 OK をクリックします。 編集ウィンドウが表示されます。 必要な項目を編集します。 お知らせ : 通信手段では、FTP または HTTP/HTTPS を選択す ることができます。 （Windows Vista 以降のＯＳをお使いの場合） 通信手段で HTTP/HTTPS を選択すると、IP アドレ ス欄に IPv6 アドレスを入力することができます。 （最大 512 文字）19
ネットワーク装置設定／
アドレス帳編集の使い方
デバイスアドレスリストの登録
アイコンをクリックしてデバイスアドレスリストを開きます。 「デバイスアドレスリスト編集」ウィンドウが表示されます。 アドレス取込 ボタン デバイスエクスプローラーで検出した装置のネットワークアドレス一覧を 取得します。 追加 ボタン 新しいアドレス設定をダイアログボックスに入力します。 編集 ボタン 編集したいアドレスを選択し、現在の設定を編集します。 削除 ボタン 削除したいアドレスを選択します。 接続 ボタン 接続したい装置を選択し、装置からデータを受信します。 OK ボタン 変更が有効となり、ウィンドウは閉じます。 キャンセル ボタン 行われた変更は破棄され、ウィンドウは閉じます。20
ネットワーク装置設定／
アドレス帳編集の使い方
デバイスグループリストの登録
アイコンをクリックしてデバイスグループリストを開きます。 デバイスグループリストに登録済みのグループが表示されます。 新規 ボタン 新しいグループを作成する場合： 名前を入力し、 OK をクリックします。 更新 ボタン 選択したグループの名前を変更する場合： 新しい名前を入力し、 OK をクリックします。 削除 ボタン 選択したグループを削除する場合： デバイスアドレスリストに登録された装置が表示されます。 アドレス取込 ボタン デバイスエクスプローラーで検出した装置を表示します。 グループメンバーセクションに選択したグループの登録済みアドレスが表示されます。 ボタンをクリックして選択したアドレスをグループメンバーへ追加または削除 します。21
ネットワーク装置設定／
アドレス帳編集の使い方
デバイスアドレスリストとデバイスグループリストの使用
宛先はアドレスリストまたはグループリストから変更することができます。 データの受信または送信を行う前に、確認ウィ ンドウが表示されます。 宛先変更（C） をクリックします。 マニュアル入力タブ： 装置のデータを入力し、 をクリック して、アドレスを宛先に追加します。 デバイスアドレスリストタブ： アドレスリストとグループリストで登録したア ドレスが表示されます。 アドレスを選択し、 と で追加または削除を行います。 OK をクリックして確認ウィンドウに 戻ります。 送信アドレス： 現在選択されている装置と IP アドレスが表示 されます。 お知らせ : 複数の宛先が入力できるのは、機能転送 → 機能 送信メニューで部門コードを選択した場合に限り ま す。 書 き 込 み オ プ シ ョ ン が 使 用 で き る 場 合 は 拡張情報設定 ボタンが表示されます。 ＜転送確認（受信）＞ ＜転送確認（送信）＞ お知らせ : タイプでは、FTP または HTTP/HTTPS を選択する ことができます。 （Windows Vista 以降のＯＳをお使いの場合） タイプで HTTP/HTTPS を選択すると、IP アドレス 欄に IPv6 アドレスを入力することができます。（最 大 512 文字）22
ネットワーク装置設定／
アドレス帳編集の使い方
部門カウンター情報の変更（ネットワーク装置設定のみ）
次の手順で装置に部門カウンター情報を書き込みます。 データの送信を行う前に、確認ウィンドウが表 示されます。 宛先変更（C） をクリックします。 拡張情報設定 をクリックします。 お知らせ : 拡張情報設定 をクリックし、部門管理とカウン ター情報を選択して装置に部門カウンター情報を書 き込みます。 部門管理とカウンター情報を選択し、 OK をクリックします。 OK をクリックして確認ウィンドウに 戻ります。23
ネットワーク装置設定／
アドレス帳編集の使い方
タイマー通信の使用
データの受信または送信を行う前に、確認ウィ ンドウが表示されます。 宛先変更（C） をクリックします。 通信開始時刻設定セクション： 時刻指定有効をクリックし、通信を開始したい 時間を選択します。 OK をクリックするとジョブが作成され、 開始時間までスプーラでジョブが待機します。 ＜転送確認（受信）＞ ＜転送確認（送信）＞24
ネットワーク装置設定／
アドレス帳編集の使い方
タイマー通信の取り消し
タスクバーのスプーラをクリックして開きます。 ジョブを取り消す必要がある場合は、ジョブを 選択し、スプーラメニューから転送取り消しを 選択します。25
ネットワーク装置設定／
アドレス帳編集の使い方
ネットワークアドレス帳編集の編集 — アドレス帳データのコピーとペースト
ソースデータファイルとターゲットデータファ イルを開きます。 17 ページの「保存したファイルを開く」を参 照してください。 ウィンドウ → 上下に並べて表示を選択します。 コピーする範囲を選択します。 Shift キーを押したままの状態で、コ ピーする範囲の最初の番号と最後の番号をク リックします。 または、コピーしたい最初の番号をクリックし、 最後の番号までドラッグします。 選択範囲を右クリックしてコピーを選択するか、 または編集メニューからコピーを選択します。 データをペーストする番号をクリックします。 選択範囲を右クリックして貼り付けを選択する か、または編集メニューから貼り付けを選択し ます。26
ネットワーク装置設定／
アドレス帳編集の使い方
データが目的の場所にペーストされます。 お願い : アドレス帳に登録可能な最大数を超えたデータは失 われます。27
ネットワーク装置設定／
アドレス帳編集の使い方
ネットワークアドレス帳編集の編集 — 他のアプリケーションからのアドレス帳の読み込み
Microsoft® Excel® など、他のアプリケーションで作成したアドレス帳データを読み込むことができます。 他のアプリケーションからアドレス帳データを コピーします。 データ形式は「アドレス（IP アドレス／ファ クス番号／ E メールアドレス）、宛先名、ボタ ン名（宛先名と異なる場合）」である必要があ ります。 データをペーストする番号をクリックします。 選択範囲を右クリックして貼り付けを選択する か、または編集メニューから貼り付けを選択し ます。 データが目的の場所にペーストされます。 お願い : アドレス帳に登録可能な最大数を超えたデータは失 われます。28
付録
ソフトウェアのアンインストール
ネットワーク装置設定 / アドレス帳編集 を単独でアンインストールする方法は、Panasonic 電子マニュアル CD-ROM セットアップ ユーザー編を参照してください。
29
付録
こんなときには
問題 解決方法 ソ フ ト ウ ェ ア が イ ン ス ト ー ル で きない。 ウイルスチェックソフトウェアなどが動作しているコンピューターでは、インストールが正常に 完了しないことがあります。ソフトウェアのインストールは、ウイルスチェックソフトウェアを 停止してから行ってください。 インストールが正常に完了した場合でも、一部のウイルスチェックソフトウェアを動作させると ソフトウェアが正常に動作しないことがあります。ウイルスチェックソフトウェアごとの対処方 法については、以下の弊社 Web ページを参照してください。 http://panasonic.co.jp/pcc/info/dwnld.htmlI0505-7039 (03) PJQMC0419TA March 2009 Published in Japan
Panasonic Communications Co., Ltd. 2005-2009
