新技術説明会　様式例

1 神奈川大学 大学院工学研究科 電気電子情報工学専攻 准教授 土屋 健伸

波動理論による音響レンズの高精度設計技術

2018年12月4日

2

研究分野の背景

医療機器，船舶，水中物体検知，構造物検査，水産， 自動車，航空機，建築物、などの「電磁波・音波」を用い たセンシング分野においては、機器の状態や物体の認 知など対象の状態を測定する ➢ 新しいセンサー技術の開発 ➢ 既存装置の高性能化 が求められている。

3

従来技術とその問題点

（その１）

電磁波や音波を用いたセンサーは、既に多くの

実用例があるが、

➢

分解能の粗さ

➢

応答速度の遅さ

等の問題があり、更なる性能向上が要求されて

いる。

4

従来技術とその問題点

（その２）

レンズは分解能を向上させ応答速度を高速

化するデバイスで、既に十分研究されてきた

古いデバイスであると言える。

しかし、波長の短いミリ波（電磁波）や音波を

用いたセンサーでは、従来の光線（音線）設計

手法では十分な性能が発揮できない。

そこで、十分な性能が発揮できる計算方法を開

発することが必要とされている。

5

新技術の特長・従来技術との比較

• 使用周波数の上昇によりレンズの開口径と波

長の関係が異なるため、従来理論の光線理論

による設計ではレンズの十分な性能評価がで

きなかった。

• 本技術を用いることでレンズを高精度に設計す

ることができる。

音響レンズ c0 > cd c0 < cd

c0 :speed in the water, cd :speed in lens

Concave lens Convex lens

6

新技術の特長・従来技術との比較

• 従来理論の光線理論による設計では、設計結

果と測定結果に誤差を生じる。

• 波動理論に基づく本技術を用いることでレンズ

による集束分布を高精度に解析できる。

On axis characteristics of sound field for a biconcave aspherical lens

Color display for r-z plane on axis

Focal point(z=2.15m) Post-focal region(z=2.20m) _{Ray-tracing technique}

Curvature radius D1=364.6mm D2=84.92mm

Sound field distribution with cross section for axial distance and example by ray-tracing plot. Aspherical lens Focal length

D=150mm

従来技術：焦点位置のみを把握

On axis characteristics of sound field for a biconcave aspherical lens

Color display for r-z plane on axis

Focal point(z=2.15m) Post-focal region(z=2.20m) Ray-tracing technique

Curvature radius D1=364.6mm D2=84.92mm

Sound field distribution with cross section for axial distance and example by ray-tracing plot. Aspherical lens Focal length

D=150mm

新技術：焦点位置のみだけでなく 集束分布全体を把握

7

新技術

本技術のベースとなる波動理論解析 i j k p , ,       i j k v_x , , 2 1       _ k j i v_y , 2 1 ,       _ 2 1 , , j k i v_z       i j k v_x , , 2 1      _{i j k} v_y , 2 1 ,       _ 2 1 , ,j k i vz :v_{x :v} z :p _:v y z x y 直交座標系の空間分割モデル ・波動の伝搬を記述した方程式を直接計算 ・伝搬する空間を微小サイズに分割 コンピュータ シミュレーション技術 にて解析を実施

8

新技術

通常のCPUでは計算時間が長大 ・GPU＊_{を用いたシミュレーション} ・解析領域分割による分散処理 を用いて高速化 ✓ 大幅に計算時間を 短縮 ✓ 高精度な解析 GPU1 GPU2 GPU3 GPU4 領域分割イメージ

9

新技術

 センサーから放射される波動（音・光）の可視化が可能．  センサーの形状も任意で設定可能  空間的な分布や時間変化も簡単に計算可能 Ho rizo n tal p o sitio n [ m m ] -50 -25 0 25 50 0 25 50 75 100 125 150 175 200 センサー センサーからの放射波動解析 0 1 2 3 4 5 6 7 0 1 0 0 2 0 0 3 0 0 D e p t h [ m ] 0 1 2 3 4 5 6 7 0 1 0 0 2 0 0 3 0 0 D e p t h [ m ] t=2.5 s t=1.5 s -100 -80 -60 -40 -20 0 1 2 3 4 5 6 7 0 1 0 0 2 0 0 3 0 0 D e p t h [ m ] t=3.5 s Range [km] 0 1 2 3 4 5 6 7 100 200 300 De pth [m] t=4.5 s Sound pressure [dB]

10

新技術の適用例 その１

 高性能音響レンズの設計  水中映像取得装置用として開発 水中音響レンズ 受波器アレイ 送波器 桟橋の水中構造の可視化

11

新技術の適用例 その１

 試作音響レンズの性能評価  設計値と計測値が一致 -30 -20 -10 0 Nor malize d a mpl it ude [ dB ] 240 200 160 120

Axial distance from lens 1st plane Z [mm]

Measured Simulated

On axis characteristics of sound field for a biconcave aspherical lens

Color display for r-z plane on axis

Focal point(z=2.15m) Post-focal region(z=2.20m) Ray-tracing technique

Curvature radius D1=364.6mm D2=84.92mm

Sound field distribution with cross section for axial distance and example by ray-tracing plot. Aspherical lens Focal length D=150mm 181.0 184.0 1.0 MHz 179.5 183.0 0.7 MHz 179.0 182.5 0.5 MHz Measured Analysis Table 焦点位置の周波数特性 Unit [mm] -50 -40 -30 -20 -10 0 Nor malize d a mpl it ude [ dB ] -10 -5 0 5 10 Transverse distance Y [mm] Measured Simulated 1.70 2.0 1.0 MHz 2.30 2.6 0.7 MHz 3.14 3.1 0.5 MHz Measured Analysis Table ビーム幅(-3dB)の周波数特性

12

新技術の適用例 その１

170 180 190 200 0 2 4 -2 -4 0° 4° 8° 180 190 200 170 -4 -2 0 2 4 0° 4° 8° q

Center axis of lens Center axis of sound source

波源斜め入射時の集束音場

 波源より伝搬し音響レンズに 斜め入射した際の焦点変動  設計値と計測値が一致

入射角度に対する焦点の変動

13

新技術の適用例 その２

 医用超音波診断装置の小型音響レンズ開発

Fig. Geometry of aspherical acoustic lens.

          2 2 2 2 136 5 1 1 1 0 5597 136 5 / . . / . B Y Z Y Y      特徴 •前方が平面 •後方の曲率半径も大きい •緩やかな集束 40 mm 2nd plane of lens 1st plane of lens

14

新技術の適用例 その２

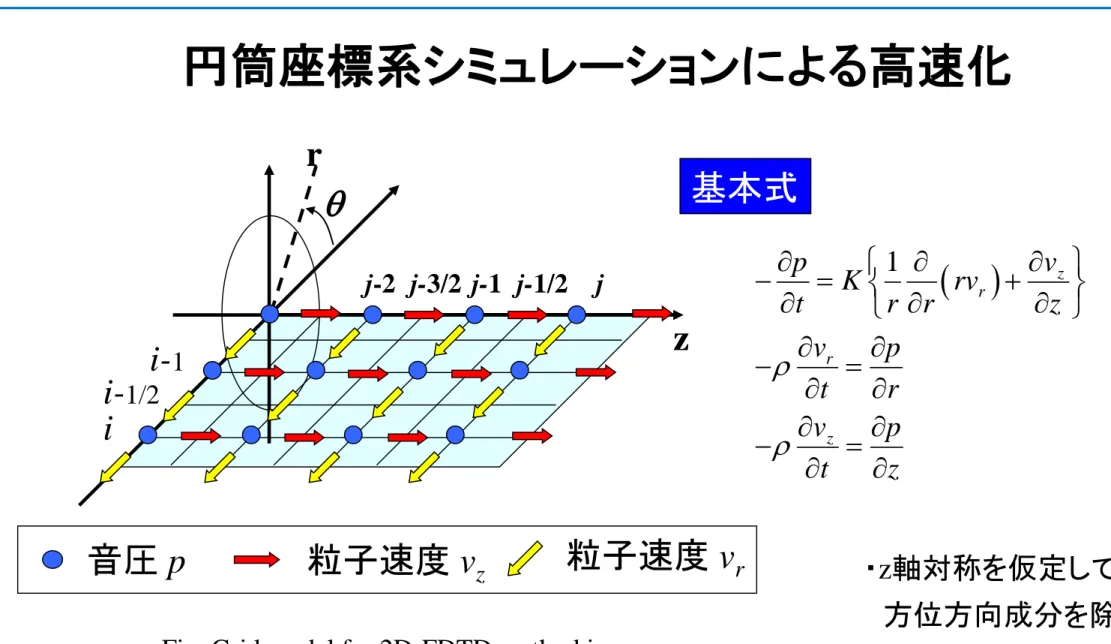

円筒座標系シミュレーションによる高速化   1 _z r r z p v K rv t r r z v p t r v p t z          _  _  _   _             z q ・z軸対称を仮定して 方位方向成分を除外 ・無損失媒質 基本式 r 音圧 p 粒子速度 v_z 粒子速度 vr i i-1/2 i-1 j j-1/2 j-1 j-3/2 j-2

Fig. Grid model for 2D-FDTD method in cylindrical coordination.

15

新技術の適用例 その２

実測結果と解析結果の比較 ー垂直2次元断面ー 290 300 310 320 -20 -10 0 10 20 Axial distance [mm] T ra ns ve rs e di st a nc e [ m m ] -20 -15 -10 -5 0 Sound pressure [dB] 290 300 310 320 330 -20 -10 0 10 20 Axial Distance [mm] T ra ns ve rs e di st a nc e [ m m ] 0 3 6 9 Sound pressure [dB]

16

新技術の適用例 その２

音軸上ならびに焦点での径方向音圧分布 実験値 計算値 焦点距離 328.5 mm 326 mm ビーム幅 5.5 mm 5.6 mm ➢ 音線設計時の焦点距離は291.6mm ➢ 実測および新技術での解析は約 328mmと一致 10 5 0 -5 -10 Co n v erg en ce g ai n [d B] 400 300 200 100 Axial distance z [mm] measurement

analysis with lens holder

analysis without lens holder _-20

-10 0 10 Co n v erg en ce g ai n [d B] -20 -10 0 10 20 Transverse distance y (r)[mm] measurement

analysis with lens holder analysis without lens holder

17

新技術の適用例 その３

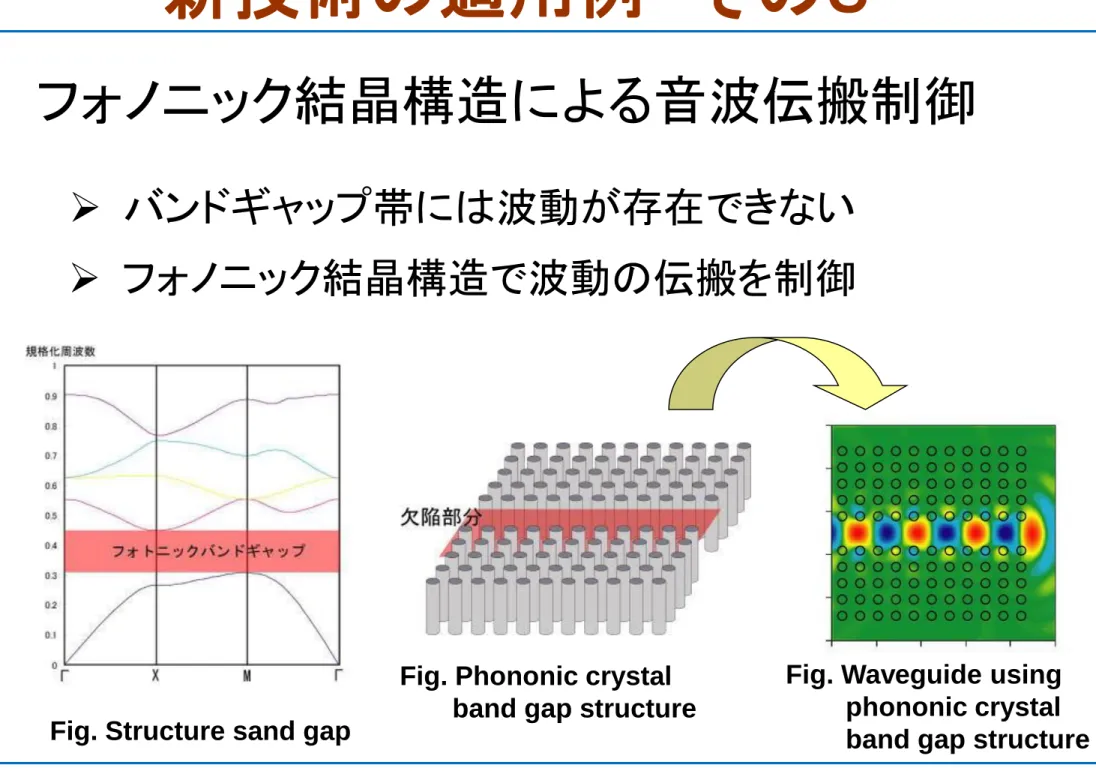

フォノニック結晶構造による音波伝搬制御

Fig. Structure sand gap

Fig. Phononic crystal band gap structure

Fig. Waveguide using phononic crystal band gap structure

➢ バンドギャップ帯には波動が存在できない ➢ フォノニック結晶構造で波動の伝搬を制御

18

新技術の適用例 その３

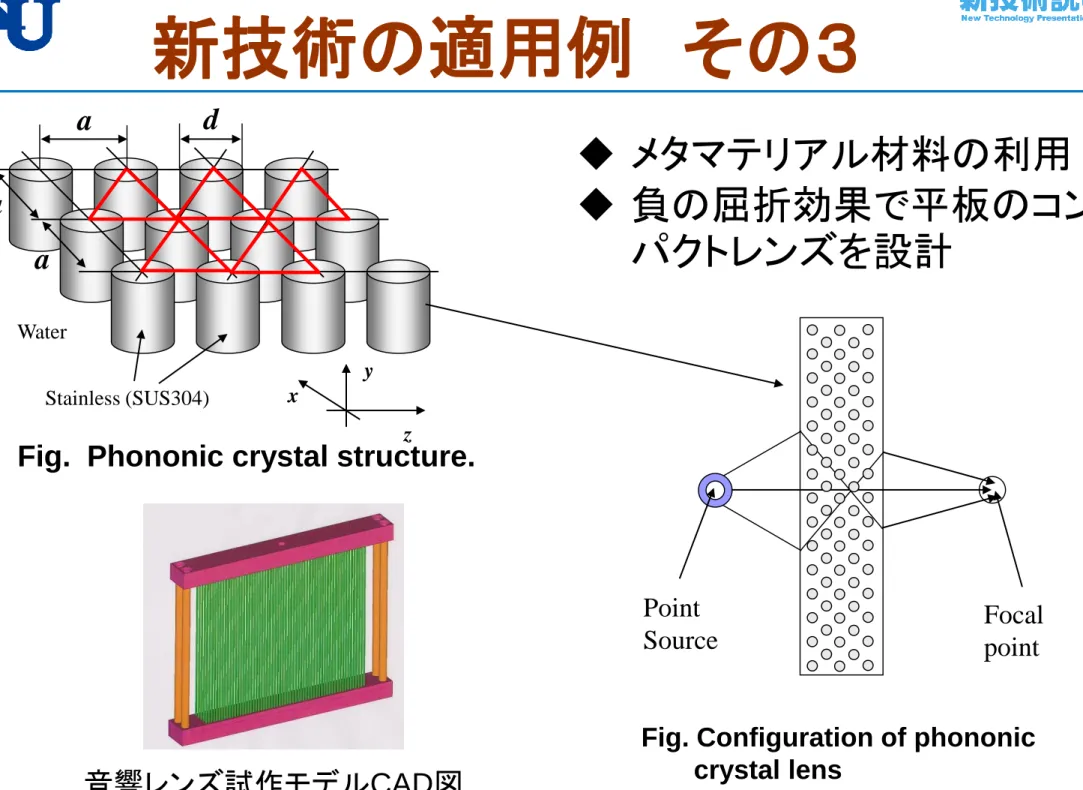

d a Stainless (SUS304) Water a a z x Point Source Focal point y

Fig. Phononic crystal structure.

Fig. Configuration of phononic crystal lens

 メタマテリアル材料の利用  負の屈折効果で平板のコン

パクトレンズを設計

19

新技術の適用例 その３

試作モデル：45度方向より 音響レンズ試作モデル 左：正面図 右：側面図 10 20 30 40 50 60 -15 -10 -5 0 5 10 15 Propagation distance Z [mm] T ra ns v ers e di st a nc e X [m m ] -20 -10 0 Sound pressure [dB] 音場測定結果 平板で集束効果を持つ レンズが作成可能

20

想定される用途

• 大型AUVに搭載し、海底資源探査用の映像

装置に用いる。

• 音波探査映像装置の大型アレイ受信器と信

号処理器等を省略できる。省電力システムが

構築可能。

• 小型のAUVやROV等に搭載可能であり，港

湾設備などの点検に用いる。

• また、ミリ波レーダーなどの車載センサー分野

や用途に展開することも可能と思われる。

21

実用化に向けた課題

• 現在、一様媒質レンズについて実用的な設計

が可能なところまで開発済み。しかし、メタマ

テリアル材質レンズの設計手法が未確立。

• 今後、メタマテリアル材質について実験データ

を取得し、伝搬制御，特に消音分野に適用し

ていく場合の条件設定を行っていく。

22

企業への期待

• 水中音響や施工技術やセンサーを開発する

企業との共同研究を希望。

• センサーや計測機器を開発中の企業が手軽

に性能を向上させるデバイスとして利用。

• また、コストパフォーマンスが要求される分野

への展開を考えている企業には、本技術の導

入が有効と思われる。

23

産学連携の経歴

• 2001年-2002年 1件 • 2005年-2006年 １件 • 2005年-2007年 １件 • 2006年-現在 1件 • 2015年-2017年 １件 ＜共同研究実績＞

24

お問い合わせ先

神奈川大学 研究支援部 産官学連携推進課 産官学連携コーディネーター 尾谷 敬造 ＴＥＬ 045－481 － 5661（代） ＦＡＸ 045－481 － 2764 e-mail sankangaku-renkei＠kanagawa-u.ac.jp
