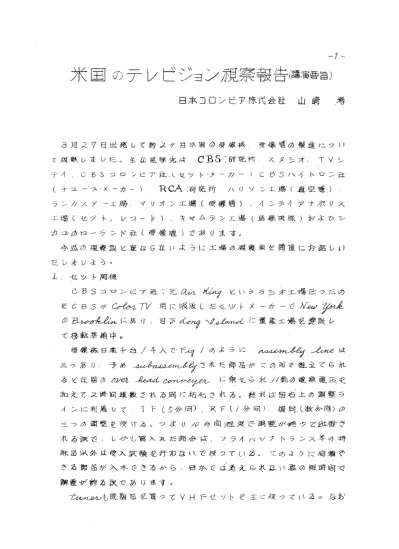

-1-米国のテレビジョン視察報告(講演要旨) 日本コロンビア株式会社 山崎 考 3月27日出発して約2ヶ月米国の受像機、受像管の製造につい て視察しました。主な見学先は、CBS研究所、スタジオ、TVシ テイ、CBSコロンビア社(セット…メーカー)CBSハイトロン社 (チューブ・メーカー)RCA研究所、ハリソン工場(真空管) ランカスター工場、マリオン工場(受像管)、インディアナポリス 工場(セット、レコード)、キャムデン工場(送像関係)およびシ カゴのローランド社(受像管)であります。 今迄の視察談と重ならないように工場の視察談を簡単にお話しい たしましょう。 1.セット関係 CBSコロンビア社:元Air Kingというラジオ工場だったの をCBSがColor TV用に吸収したセットメーカーでNew York のBrooklinにあり、目下Long Islandに量産工場を建設し て移転準備中。
受像機日産千台/千人でFig.1のようにassembly lineは 三つあり、予めsubassmblyされた部品がこの列で組立てられ ると左図のover head conveyerに乗せられ11割の電源電圧を 加えて2時間運搬される間に枯化される。終れば図右上の調整ラ インに到着して、IF(5分間)、RF(1分間)、偏向(数分間)の 三つの調整を受ける。つまり10分間程度で調整が終って出荷さ れる訳で、しかも買入れた部分は、フライバックトランス等の特 殊品以外は受入試験を行わないで使っている。このように信頼で きる部品が入手できるから、日本では考えられない程の短時間で 調整が終る訳であります。 tunerも既製品を買ってVHFセットを主に使っている。なお
-2-converterは1、2、およびall channel用のものがあり、 米国セットの30%程度、放送局は30局程度がVHFである。RCA でもUHF converterを作っていました。 2.CRT(受像管)関係 CRT Marrion工場 受像管專用の新設された平家の美しい 工場で21"を主として17"もまぜて製造している。99%の製品が Metal Cone CRTで、その材料は#1010 Iron(Low Carbon Steel)のエナメルをかけたEnamel Coneを買入れはFig.2 に断面図を示したように上下をサンド・ブラストでエナメルをは がす。理由は上はface plateを封じるとき熱伝導をよくし、又 陽極電圧を加えるための露出したもので、下は内面に塗った graphiteがconeと普通をもつようにしたものである。 (dancaster工場は種々雑多な品種のCRTを作り、metal coneも従来通りのクローム銅を使用している。) このEnamel Coneは1年間研究史昨年11月には数千本の試 作を行って本年2月より量産に移したもので、現在日産数千本に 達する。 Enamel Coneはクロム銅のconeに比べると材料費が1/4である が製品は現在同価格で、将来は数ドル安く出来る見込みである。 CRTを作る工程は先ずConeのサンドブラストから始まり、 deglease(石鹸液)
下部sealing(funnel neck assmbly) 8heads 4台index 25秒(各女子2名) 上部sealing(face plate) 16 heads 8台index 45秒(各女子2名) washing(バルブ洗滌) settling(蛍光体沈澱塗布) conveyer式、所要時間17"に40分間 焼付(graphite膜) 410℃maxのtunnel oven
-3-排気(CRT1本に1台の排気台の車がtunnel oven をくぐる。)
36台が6組、indexはmetal cone 45秒、 all glass tube1分半
設備より推定すると、日産6～7000本である。 なおCRT工場は何処でも昼夜兼行生産3shiftsで、例えば出勤は 午前7時から午後3時まで、午後3時から11時、午後11時か ら午前7時という式であります。 24～27"はconveyerを使わず、手動のtrollyで製作して いる。受像管の大型化の傾向は、家庭のdoor sizeによって制限 を受けるだろうといわれている。CRTのlife guaranteeは 1ヶ年1000時間、setのそれは3ヶ月というのが普通である。 3.Studio関係 NBCとCBSとで大差はなく、70呎四方の広さで、照明は白 熱灯のみの所と蛍光灯をまぜて使う所とあるが、何れも音響効果 は重視していない。 film送像にはRCAのIconoscope式を使う所が多く、Fig.3 のようにbias lightingの他にedge lightingを行って、 shadingをとっている。このせいか、film放送の画質が割に 良好で、チカチカするので生の放送と判別出来る程度である。 TV City(ロスアンゼルス) 昨年10月に1部が出来上り4つのstudiosがあり10年間に24 studiosに増す予定。 200万ワットの照明の熱気をとるため天井からFig.4のような trunk(象の鼻)が25本ぶら下って換気している。 Color TV用に使うには現在の5倍の照明が要る由。化粧室は 大部屋8、個室16で現在週に15回、9月から28回目の放送を行 う。 4.RCA研究所(Princeton) 林龍雄氏と同道し、感想は同夜録音して別送した。
-4-Dr. Zworykin談「Vidiconは将来IconoscopeやImage Orthiconにおきかわると信ずる。」 Kell氏談「Color TVはRCAで多年研究したから実施は大丈 夫だ。問題は受像機の生産で価格は白黒の倍、特に受像管は Tri-color Tubeが3倍位になる。球の数は白黒の28～30球 より8球増す。詳しくはRCA Rev. June '53に出ている。 freq. bandは広いほどよいが雑音を考えると6MCで満足して いる。Tri-Color tubeのbeamをfocusさせる方法を数 日前に実験し、80%の效率が可能である。」(Laurence Tubeは 85%)
Color TVのfield testを見学したが、3本別々のCRT でcolorを出した画の方がTri-Color Tubeによる画よりきれ いで明るかった。color TVセットは白黒用よりやや大きく、つ まみは2つだけ増す。Du MontのColor Test Patternの無線 放送を受像していたが、画面の端で色ずれしていた。なお画面全 体にsubcarrierのnioseが流れていたが、白黒で受けた方 にも表われていた。 5.Color TV(色彩テレビ) Color TVは3-4月頃今後どういう方針で進むか議會で討論証 言があった。 CBS方式:CBSとしては真先に放送を開始したがセット メーカーが協力してくれないのでCBS方式のColor TVは断念 した。テレビセットの腐朽が進んでいない時なら実施簡単であっ たのにcolorがstopをかけられたので、現在のように二千五百 萬台の白黒セットが普及してしまってから解除されてはCBS方 式は手おくれとなった。なお実績はCBS研究所で20-30台、 CBSコロンビア社で300台作ったに過ぎない。compatibility (白黒セットと兼用できること)がなければ駄目である。 NTSC方式:3月18日10社18台のfield testが行われ た。Color TVの放送実施の見透しは人により2～3年以内とい
-5- う人や、もうすぐだという人もある。問題はセット特にTri-color tubeの生産である。受像管のバルブは今までガラス製と メタルコーンが競争してきたが、Tri-color tubeをメタルではな くall glassで作れるということをCorningガラス会社でひそ かに研究中の由である。その原理はFig.5のようなものらしい。 RCAではTri-color tubeを月産700本と称するが今まで の総生産高らしく、CBS Hytronでも数本試作したが非常にむず かしいといっている。 6.Vidicon Camera 実用化は進んでlong lifeでsticking(残像)少となっ てきた。このカメラをRCA Camden工場で見たが、指を動かし てみると若干その残像が認められた。20球でIndustrial TV 略してITVカメラと呼ぶ。最近のITVは15球近く生産開始の由 である。 7.受像機 米国の受像機の働いているのを方々で見てきたがinterlace の安定したセットが多い。画の状態はNHKがこちらでやっている のと大差なくfilm放送はこちらよりよい。 照明がうまいのか、half toneもでている。画面の明るさはこ ちらの展覧会で出しているのより暗いようである。 Fig.1 CBSコロンビア社 受像機製造系列図
-6-Fig.2 エナメル・コーン金属バルブ の断面説明図
Fig.3 アイコノスコープの エッヂ・ライチング
-7-Fig.4 排気トランク Fig.5 All glass bulbの トリカラーチューブ
