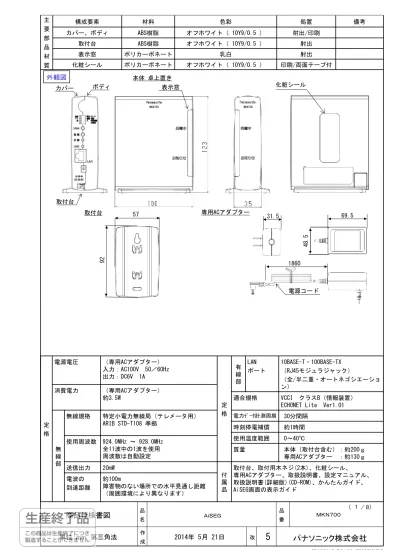

商品仕様書

(1)

4 8. 5 1860 主要部品材質構成要素材料色彩処置備考カバー、ボディ ABS樹脂オフホワイト（ 10Y9/0.5 ）射出/印刷取付台 ABS樹脂オフホワイト（ 10Y9/0.5 ）射出表示窓ポリカーボネート乳白射出化粧シールポリカーボネートオフホワイト（ 10Y9/0.5 ）印刷/両面テープ付外観図 1 23 57 92 取付台化粧シール本体卓上置き専用ACアダプター _69.5 31.5 ボディカバー取付台表示窓 MKN700 MKN700 電源コード定格電源電圧（専用ACアダプター）入力：AC100V 50／60Hz 出力：DC6V 1A 定格有線部 LAN ポート 10BASE-T・100BASE-TX （RJ45モジュラジャック）（全/半二重・オートネゴシエーション）消費電力（専用ACアダプター）約3.5W 適合規格 VCCI クラスB（情報装置） ECHONET Lite Ver1.01

無線部無線規格特定小電力無線局（テレメータ用） ARIB STD-T108 準拠電力ﾃﾞｰﾀ計測周期 30分間隔時刻停電補償約1時間使用温度範囲 0～40℃ 使用周波数 924.0MHz ～ 928.0MHz 全11波中の1波を使用周波数は自動設定質量本体（取付台含む）：約200ｇ専用ACアダプター：約130ｇ送信出力 20mW 付属品取付台、取付用木ネジ(2本)、化粧シール、専用ACアダプター、取扱説明書、設定マニュアル、取扱説明書(詳細版)(CD-ROM)、かんたんガイド、 AiSEG画面の表示ガイド電波の到達距離約100m 障害物のない場所での水平見通し距離（周囲環境により異なります）

(2)

※ご使用の前に、本商品とAiSEG用エネルギー計測ユニット・スマートコスモ

(AiSEG通信型)等と、必ずセット登録していただき本商品の時刻を正しく

設定してください。

各部の名称

発電中ランプお知らせランプコード止め用カバーリセットボタン登録ボタン設定スイッチ状態ランプ LINKランプ LAN用コネクタ ACアダプター用端子 MKN700

接続機器

接続機器接続可能台数スマートコスモ（AiSEG通信型）、スマートコスモ（レディ型）と計測セットの組み合わせ、 AiSEG用エネルギー計測ユニット 1台 AiSEG対応IHクッキングヒーター 1台 AiSEG連携用無線アダプタが接続されたエネファームいずれか 1台無線アダプターが接続されたエコキュートエネルギー計測ユニットに接続されたエコキュート無線アダプターが接続されたエアコン 12台温湿度センサー（屋内用）または（屋外用） 10台アドバンスシリーズ用無線アダプタに登録された照明(スイッチ) 20台 AiSEG用通信アダプタに接続された天井埋込形空気清浄機 4台蓄電池ネットアダプタに接続されたパワーステーション及び増設パワーコンディショナいずれか 1台蓄電池ネットアダプタに接続されたリチウムイオン蓄電盤太陽光用ネットアダプタに接続されたパワーコンディショナ 4台ワイヤレス通信機に登録されたシャッター（文化シヤッター(株)製） 32台 AiSEG用通信アダプタに接続されたシャッター（三和シャッター工業(株)製） 8台 AiSEGに対応した機器はホームページご参照ください。 http://www2.panasonic.biz/es/densetsu/aiseg/ “パナソニックHEMS対応商品一覧”に、対応した機器一覧が記載されております。

(3)

1.仕様全般

■AiSEG用エネルギー計測ユニットまたはスマートコスモ（AiSEG通信型）との無線通信機能 ■パソコン、スマートフォン等による画面表示機能 ■ビエラおよび専用モニタとの連携機能 ■LED表示による状態表示機能 ■AiSEG対応機器連携機能 ■ECHONET Lite 対応現在の家全体および分岐回路の電力使用状況（瞬時値）を画面に表示できる。「バブル画面」、「シンプル画面」、「ペンギン画面」の3種類で表示できる。 <表示項目> ・家全体および分岐回路の使用電力量・買電量・太陽光発電システムの発電量・売電量・エネファーム、ガス発電の発電量・蓄電池ユニットの充電・放電量、残容量 <データ表示> 買電量・発電量・売電量・使用電力量・水使用量・ガス使用量･湯使用量の履歴を、日、月、年単位で集計して棒グラフで表示し、過去のデータと比較することができる。 <空気環境履歴表示> 当日・昨日の温湿度センサー、対応エアコン・空気清浄機の履歴をグラフで表示することができる。 <動作履歴表示> 登録家電の動作履歴が確認できる。 <積算・金額換算表示> 買電量・発電量・売電量・使用電力量・使用水道量・使用ガス量・湯（給湯量）の過去実績を今日、今月、先月単位でグラフ一覧表示させることができる。併せて金額換算値の表示もできる。 <予測値表示> 月末時点の電気、水、ガス、湯のそれぞれの使用量予測値を表示できる。 CO2排出削減量の目標達成度や太陽光発電量などを2種類のアニメーションで確認して、エコ意識を育むことができる。 <創エネ節電ロードレース> 太陽光発電をチャージして日本列島を南（沖縄）から北（北海道）へ旅するレース。 <ペンギン省エネモニター> 使用電力目標の達成度をペンギンで表す。 <エネメジャー> 指定時間内の湯使用量の測定ができる。 ■電気の流れ画面表示機能 ■グラフ機能 ■積算表示機能 ■エコ育機能

2.基本機能概略

機能

(4)

<リモコン機能> 本商品に対応したエアコン、エネファーム、エコキュート、JEM-A 機器(エネルギー計測ユニット接続時のみ)、ｱﾄﾞﾊﾞﾝｽｼﾘｰｽﾞ用無線ｱﾀﾞﾌﾟﾀに登録したスイッチ、空気清浄機、電動窓シャッターの制御操作ができる。 <エコキュート自動沸き増し> 天気予報情報を利用し、太陽光発電の余剰電力をエコキュートの沸き増しに利用することができる。 <エアコン省エネ制御> エアコン運転30分後に省エネ運転に自動制御することができる。 <ピーク制御> 家全体の使用電力量が契約電力かブレーカ容量を超えそうになると IHクッキングヒーターの火力を絞ることができる。 <照明省エネ制御> 家全体の使用電力量が日割りの目標値を超えると調光スイッチに接続した照明を自動減光し節電制御することができる。 <空気清浄機とIHクッキングヒーターの連動> IHクッキングヒーターの運転と連動して、空気清浄機の風量を自動制御し、においの拡散を防止することができる。 <動作記録> 過去の最大日間発電量・売電量・使用電力量の記録、使用開始時からのシステムの動作、及び、CO2排出量と削減量を表示できる。 <その他の通知> エラー通知やメンテナンス通知を表示することができる。料金設定、目標設定、施工時に行う設定等ができる。 PC上のツールでグラフ表示するための計測データをPCに保存できる。発電状況、エラーの有無をLEDでも確認できる。 <ビエラへの通知> ユーザが設定した時刻などの条件に合わせて昨日の売電量などの様々な情報を自動的に登録したテレビに表示できる。登録されたエアコンでは外気温に応じてアドバイスを通知できる。 <専用モニタ> 電気の使いすぎを音声と画面でお知らせできる。買電量・発電量・売電量・使用電力量などの計測データを計測単位ごとに下記の期間分保存できる。この範囲を超えると、古いデータから順番に新しいデータで上書きされる。専用モニターにSDメモリーカード（別売）を挿入すると、上表の範囲を超えて履歴データを長期保存できます。 ■機器コントロール機能 ■お知らせ機能 ■設定機能 ■環境家計簿機能 ■情報表示確認機能 ■通知機能 ■データ保存機能計測単位データの保存可能期間 30分ごと 32日 1時間ごと 2256時間(94日) 1日ごと 489日 1ヶ月ごと 132ヶ月 1年ごと 11年 ※温湿度センサ・空気清浄機のデータは保存されません。

(5)

安全上、使用上及び設置上のご注意

以下の項目を満足されない場合のトラブルに関しましては責任を負いかねます。本商品のご使用に際しては、以下を遵守ください。

１．安全上のご注意

・専用ACアダプターをコンセントに確実に差し込んでください。差し込みが不十分な場合、発熱する恐れがあり火災や焼損の原因となります。・交流（AC100V）以外では使用しないでください。感電や故障の原因となります。・本商品専用のACアダプターをご使用願います。火災や焼損、故障の原因となります。・本商品、専用ACアダプターを分解したり改造したりしないでください。焼損や火災の原因となります。・専用ACアダプターの電源コードを加工したり、無理に曲げたり、ねじったり、引っ張ったりしないで下さい。感電・火災の原因となります。・専用ACアダプターの電源コードを傷付けたり、破壊したりしないで下さい。感電・火災の原因となります。・専用ACアダプターコンセントを抜くときは、電源コードを引っ張らずにACアダプター本体をつかんで抜いてください。コードが傷ついて、焼損、故障の原因となります。・雷が発生した場合には、本商品や専用ACアダプターには触れないでください。感電の原因となることがあります。

２．設置上のご注意

・本商品は屋内専用です。屋外では使用しないでください。・直射日光のあたる場所や発熱する器具の近くなど、温度の高くなる場所には設置しないでください。熱がこもり、本商品の焼損や火災、故障の原因となります。・水のかかる場所（屋外、浴室）および湿気の多い場所には設置しないでください。感電、故障の原因となります。・近くに高出力の放送施設や無線局などがあると正常に動作しない場合があります。・本商品の近くに強い磁気を発生するもの（例：電子レンジ、テレビ、スピーカー、携帯電話等）があると正常に動作しない場合があります。・テレビ、ラジオなどの家電製品が置かれる場所には設置しないでください。受信障害となる場合があります。

３．使用上のご注意

・初めてご使用頂く前に正しい時刻を設定してください。・時刻が正しく設定されていない場合や誤って時刻を変更されてしまった場合、電気の使用量等が正確に記録されない場合がありますのでご注意願います。・本商品内部に電気の使用量などを記録していますので、停電中や時刻の再設定が必要な場合は、記録することはできません。・停電が１時間以上続いた場合、本商品内部の時刻が消えることがありますので、停電復帰後必ず設定してください。

(1) 本商品について

・本商品は、予備電源（バッテリー）を内蔵しておりませんので停電時は動作しません。・汚れは柔らかい乾いた布でふき取ってください。汚れが目立つ時は、中性洗剤を薄めた液に柔らかい布を浸し、固く絞ってふき取ってください。噴霧式の洗剤は使用しないでください。ベンジン等は引火性があるため使用しないでください。・AiSEG対応エネファーム登録時、本製品で表示される給湯量は水道水の毎月の水温から通年40℃で給湯する条件で計算しています。（東京都水道局の水温公表値（平成16年度～平成21年度の平均値））・本商品にアクセスする場合はパスワード入力が必要です。

(2) 時刻について

(6)

小電力型ワイヤレス商品の使用上ご注意

・設置場所では、あらかじめ動作確認を行ってください。設置後、使用環境（電波環境）が変わることがありますので、定期的に動作確認を行ってください。・本商品と当社の小電力型ワイヤレス商品は、2m以上離して使用してください。近くで使用すると、電波（ノイズ）を受けたり、電波の到達距離が短くなります。・下記のような使用環境では、電波（ノイズ）を受けたり電波の到達距離が短くなります。・機器間に金属や鉄筋コンクリートなどの電波が通しにくい障壁がある。・機器間にある壁面内に、断熱材にアルミ箔を貼り付けたグラスウールを使用している。・機器の周辺が金属物で囲まれている。（スチールキャビネット間、カラオケボックスなど）・金属物の壁に本商品を取り付けている。・操作する人の体の向きで電波を遮っている。・電子レンジやパソコンなどの家電商品やＯＡ機器（ルーターなど）が本商品の2m以内にある。・本商品の近くで、直流電圧で駆動するベルやモーターなどの機器が動作している。・本商品の近くで、携帯電話やＰＨＳ等を使用している。・本商品の近く（10m以内）で、マイクロ波治療機器を使用している。・近くに、テレビ、ラジオの送信所近辺の強電界地域または各種無線局がある。・送信電波が医療電気機器に与える影響は極めて少ないものですが、安全管理のため本商品から20cm以上離して使用してください。・本商品は、家庭環境で使用することを目的としていますが、本商品がテレビ、ラジオなどの受信機に近接して使用したり、ケーブルTVやCS/BSチューナと周波数が干渉すると受信障害を引き起こすことがあります。その場合は、本商品を離して使用してください。・本商品は、総務省の技術基準に適合しています。製品に貼り付けられている表示（マーク）は、その証明マークです。表示マークの貼り付けられている製品は総務大臣の許可なしに改造して使用することはできません。・AiSEG対応エネファームや温湿度センサー（屋外用）などの屋外設置機器と接続する場合、本商品と接続機器は、同一階に設置してください。また、機器間には鉄筋コンクリートやグラスウールなどの断熱材を用いた障壁は１枚までとしてください。

改造すると法律により罰せられることがあります。

・無線LAN製品のセキュリティに関する設定を行っていない場合、以下のようなセキュリティ問題が発生する可能性があります。通信内容を盗みみられる：悪意ある第三者が、電波を故意に傍受し、ID、パスワード、通信画像や Eメールなどの通信内容を盗み見られる可能性があります。不正に侵入される：（情報漏えい）悪意ある第三者が、無断で個人のネットワークへアクセスし、個人情報や機密情報を取り出す。（なりすまし）特定の人物になりすまして通信し、不正な情報を流す。（改ざん）傍受した通信内容を書き替えて発信する。（破壊）コンピュータウイルスなどを流しデータやシステムを破壊するなどの行為をされてしまう可能性があります。上記セキュリティ問題が発生する可能性を少なくするためには、お客様が無線LAN製品をご使用になる前に、必ず無線LAN製品のセキュリティに関する設定を無線LAN製品の取扱説明書に従って行ってください。本件のために生じた損害について当社に責めがある場合を除き、当社は一切の責任を負い兼ねますので、あらかじめご了承ください。

無線LAN経由してご使用される場合のご注意

(7)

遠隔出力制御について

本製品は、２０１５年１月２２日公布の再生可能エネルギー特別措置法施行規則の一部を改正する省令と関連告示に対応した機器です。遠隔出力制御を行うためには、対応した以下の機器が必要です。・パワーコンディショナ（制御対応）、パワーステーション（制御対応）・出力制御ユニット（蓄電池ネットアダプタ、太陽光用ネットアダプタなど）また、遠隔出力制御を有効にするためには、インターネット回線への接続が必要です。今後正式発表される遠隔出力制御の仕様によっては、本製品のファームウェア（ソフトウェア）の更新や設置場所での作業（有償）が必要となる場合もあります。詳細については、遠隔出力制御の仕様が各電力会社から発表された後に、当社ホームページにてお知らせ予定です。なお、下記の費用はお客様の負担となります。・インターネット回線契約・利用に伴う費用など遠隔出力制御の内容につきましては、各電力会社のホームページをご覧ください。

(8)

システム図

スマートコスモ（AiSEG通信型）をご使用になる場合。注)スマートコスモとエコキュート有線で接続する場合は、スマートコスモ用通信アダプタ(MKN7301S)が必要です。注)エコキュートを無線で接続する場合は、無線アダプター (CF-TA9B)またはHEMSアダプター(CF-TA9C)が必要です。注)スマートコスモと接続する場合はスマートコスモ用通信アダプタ(MKN7301S)が必要です。注)太陽光発電の出力制御不要でスマートコスモと接続する場合は、スマートコスモ用通信アダプタ (MKN7301S)が必要です。注)太陽光発電の出力制御を行う場合は、蓄電池ネットアダプタが必要です。スマートコスモ用通信アダプタは不要です。さらにAiSEGのインターネット接続が必要です。注)エアコンを接続する場合には、無線アダプター(CF-TA9)が必要です。天井埋込型空気清浄機を接続する場合には、AiSEG用通信アダプタ(MKN7751) 及びAiSEG用通信アダプタ対応ケーブル1.8m(MKN7759)が必要です。注)三和シヤッター工業株式会社製電動窓シャッターを接続する場合には、AiSEG用通信アダプタ(MKN7751)が必要です。下記は代表的な構成を示したもので有り、実際の配線図ではありません。
