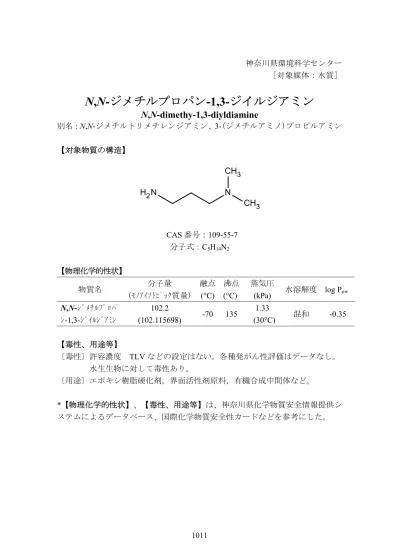

平成27年度 化学物質分析法開発報告書

神奈川県環境科学センター ［対象媒体：水質］

N,N-ジメチルプロパン-1,3-ジイルジアミン

N,N-dimethy-1,3-diyldiamine

別名：N,N-ジメチルトリメチレンジアミン、3- ジメチルアミノ プロピルアミン 【対象物質の構造】 N CH₃ H₂N CH₃ CAS 番号：109-55-7 分子式：C5H14N2 【物理化学的性状】 物質名 分子量 ﾓﾉｱｲｿﾄﾋﾟｯｸ質量 融点 (°C) 沸点 (°C) 蒸気圧 (kPa) 水溶解度 log Pow N,N-ｼﾞ ﾟ ﾟ ﾝ-1,3-ｼﾞｲ ｼﾞｱ ﾝ 102.2 (102.115698) -70 135 1.33 (30°C) 混和 -0.35 【毒性、用途等】 〔毒性〕 容濃度 TLV などの 定はない。各種発が 性評価はデータなし。 水生生物に対して毒性あり。 〔用途〕エポキシ 化 面活性 原料 有機合成中間体など。 *【物理化学的性状】、【毒性、用途等】は、神奈川県化学物質安全情報提供シ ステムによるデータベース、 際化学物質安全性カードなどを参考にした。

§1 分析法

(1) 分析法の概要

アンモニアを添加した水質試料の一部を固相カートリッジに通水後、溶出す る。シリンジスパイク内標準（以下、「内標準」という）を添加して混合し、抽 出液をLC/MS/MS(ESI-positive)で測定する。

(2) 試薬・器具

【試薬】 N,N-ジメチルプロパン-1,3-ジイル ジアミン（以下DMPA と す） N,N-ジメチルプロパン-1,3-ジイル ジアミン-d（以下6 DMPA-d6と す） アンモニア水 メタノール アセトニトリル 1 mol/L 酢酸アンモニウム水溶液 酢酸 精製水 固相抽出カートリッジ 工 水 ：東 化成製 >99%

：Toronto Research Chemicals 製

：関東化学製 （濃度28～30%） ：和光純薬工業製 LC/MS用 ：和光純薬工業製 LC/MS用 ：和光純薬工業製 高 液体クロマトグラフ用 ：和光純薬工業製 LC/MS用 ：和光純薬工業製 超純水 PFOS､PFOA測定用

：Waters製 OASIS HLB PREMIA 6cc

：Red sea製 Salt 水 等 用 精製水で溶

解し、 水試料の検討に 用した。 【標準液等の調製】 〔標準液〕 DMPA 10.0 mgを量り取り、メタノールに溶解して10 mL としたものを1000 µg/mLの標準原液を調製する（注1）。標準原液をメタノールで希釈して、1.00 µg/mLの濃度としたものを標準液とする。 〔内標準液〕 DMPA-d6 10.0 mg を量り取り、メタノールに溶解して 10 mL としたものを 1000 µg/mL の内標準原液とする（注 1）。内標準原液をメタノールで希釈し、1.00 μg/mL の濃度としたものを内標準液とする。

〔検量線用標準液〕 精製水/アセトニトリル(1:9) に1.00 µg/mLの標準液と内標準液を添加し、DMP Aを0.500～40.0 ng/mL、DMPA-d6を10.0 ng/mLとしたものを検量線用標準液とす る。検量線用標準液は、プラスティック製の容器に保存する。ガラス製は避け る。 〔希釈アンモニア水（精製水/アンモニア水(998:2)）〕 精製水1 L あたりアンモニア水を 2 mL 加える。試料水と同じアンモニア濃度 で、 水試料を通 させた固相抽出カートリッジの洗浄に用いる。 【試薬の安全性・毒性】 高濃度では中毒の 性もある。標準試薬を取り うときはドラフトの中で 行うなど 内を 染させないよう注 する。 【器具】 サンプル （100～1000 mL PE、PP、PFA 製など ガラス製 可）、注射 、 カートリッジアダプター（固相抽出カートリッジに取り付けて、注射 と 続 してカートリッジを加圧する）、プラスティックピペッター

(3) 分析法

【試料の採取及び保存等】 環境省「化学物質環境実態調査実施の手引き」（平成 28 年 3 月）に従う。試 料はプラスティック容器（PE、PP、PFA 製など。ガラス製 可）に採取して、 アンモニア水を試料水1 L あたり 2 mL 添加し、分析まで 暗所に保存する。 【試料の前処理及び試験液の調製】 めメタノール5 mL 及び精製水 5 mL で洗浄した固相抽出カートリッジに試 料液5 mL（試料水 1 L あたりアンモニア水 2 mL 添加 み）を通 させ（注 2）、 精製水（ 水試料の場合は、希釈アンモニア水）5 mL で（注 3）洗浄する。固 相抽出カートリッジにアンモニア水/ アセトニトリル(1:9) 5 mL を加えて溶出し たものに、1.00 μg/mL の内標準液 50.0 μL を加えてよく混和したものを試験液と する（注1、4）。溶出 器は、プラスティック製の容器を用いる。ガラス製は避 ける。 【空試験液の調製】

て操作し、得られた試験液を空試験液とする。 【測定】 〔LC/MS/MS 条件〕（注 5） 使用機種 ： 製作所製LC-MS 8050 使用カラム ：Merck 製 pHILIC (5 µm, 2.1×150 mm) カラム温度 ：40°C 移動相 カラム流量 ：A：50 mmol/L 酢酸アンモニウム・0.1%酢酸水溶液 B：アセトニトリル

0.0→7.0 min A:20→90、B:80→10% linear gradient 7.0→11.0 min A:B＝90:10

11.0→15.0 min A:90→20、B:10→80% linear gradient 15.0→30.0 min A:B＝20:80 ：0.2 mL/min 試料注入量 ：5 μL イオン化法 ：ESI-positive キャピラリー電圧 ：3.0 kV コリジョンエ ル ー インターフ イス温度 脱溶媒ライン温度 ートブロック温度 ブライ ーガス流量 乾 ガス流量 加 ガス流量 コリジョンガス モニターイオン(m/z) ：14 eV ：300°C ：250°C ：400°C ：3.0 L/min ：10.0 L/min ：10.0 L/min ：Ar (270psi) ：DMPA 103 >58（定量） 103>86（確認）（注 6） DMPA-d 6 109> 92 〔検量線〕 標準液5 µL を LC/MS 装置に注入して分析する。対象物質と内標準の濃度比 と得られたピーク面積比から検量線を作成する。 〔定量〕 試験液 5 µL を LC/MS 装置に注入して分析する。得られた対象物質のピーク 面積と内標準のピーク面積の比を検量線に照らして定量する。

〔濃度の算出〕 水質試料中の濃度C (μg/L) は次式から算出する。 C ＝(Ra -Rb)・Q / V Ra : 検量線から求めた試料液中の内標準に対する対象物質の濃度比 Rb : 検量線から求めた空試験液中の内標準に対する対象物質の濃度比 Q : 試料中に添加した内標準の量(ng) （＝添加した内標準液の濃度 (ng/μL) × 添加した内標準液の量 (μL)） V : 試料分取量 (mL) 本分析法に従った場合、以下の数値を使用する。 Q = 50.0 (ng) （= 添加した内標準液の濃度 (1.0 ng/μL) × 添加した内標準液の量 (50.0 μL)） V = 5 (mL) ち、 C = (Ra -Rb) × 10.0 (ng/mL) = 10 × (Ra -Rb) (μg/L) である。 〔装置検出下限値 (IDL)〕 本分析に用いたLC/MS の IDL を下記に示す（注 7）。 表1 IDL 算出の結果 物質名 IDL (ng/mL) 試料量 分取量 (mL) (mL) 最終液量 (mL) IDL 試料換算値 (μg/L) DMPA 0.12 1000 5 5 0.12 〔測定方法の検出下限値 (MDL)及び定量下限値(MQL)〕 本測定方法のMDL 及び MQL を下記に示す（注 8）。 表2 MDL 及び MQL 算出の結果 物質名 試料量 (mL) 分取量 (mL) 最終液量 (mL) MDL (μg/L) MQL (μg/L) DMPA 1000 5 5 0.16 0.42

注 解

（注1）対象物質は、ガラスに れると濃度が低下する傾向があり、それは ppb レベルの低濃度で であった。高濃度の標準液の調製にガラス製品 を使用しても なかったが、希釈はプラスティックピペッターや試 験管などプラスティック（PE、PP や PFA）の器 を用いた方がよい。 希釈した標準液と試験液は、プラスティック容器で保管する。 （注2）試料量は 1000 mL、試験液量は 5 mL であるが、濃縮率は 200 ではな く1 、すなわち濃縮しなかったことになる。 （注3） 水試料を負荷した固相抽出カートリッジを精製水でなく、希釈したア ンモニア水で洗浄するのは、カートリッジに残留した無機塩類が試験液 に混入するリスクを低減するためである。アンモニア水を加えない精製 水で洗浄すると、アンモニアを含 溶出液が、析出した無機塩類のため、 することがある。 （注4）溶出した液は強いアンモニア があり、そのまま測定するとピークが れて定量性が低下する場合がある。その場合、窒素ガスの吹きつけ、も しくはバブリングを行うと、アンモニア が まりピーク 状がよくな る。アンモニアを 全に する必要はなく、液を大気解放の状態で数 時間放置しても同様の効果が得られる。試験液にはすでに内標準物質が 添加されているので、液量が多少 化しても、定量値には影響しない。 （注5）LC/MS/MS の条件は、本測定に使用した機種 （ LC/MS 8050） 有 のものである。また移動相の酢酸アンモニウム濃度が高いので、使用後 は精製水で置換しておいた方がよい。 （注6） 度が高いのは確認イオンの方 が、m/z103>86 はペンタメチレンジア ミンの干 を ける れがあるので、m/z103>58 を定量イオンとした。 N NH2 N NH2 D3C CD3 H2N NH2 PentaMetyleneDiAmine DMPA‐d6 DMPA 図1 対象物質とペンタメチレンジアミンの分離

ペンタメチレンジアミン（カダベリン）は、生物の が すると発生 する生体アミンの一種で、 品 化の 標の一つとして、古くから測定さ れてきたものである。対象物質と同じ分子式を持ち、同じm/z 103>86 のイ オンを持つので、対象物質のピークに重なるおそれがある。対象媒体が環 境水なので、対象物質よりペンタメチレンジアミンが検出される確率の方 が、高いと われる。

（注7）IDL は、 化学物質環境実態調査実施の手引き （平成 28 年 3 月）に従 って、表3 のとおり算出した。IDL 測定時のクロマトグラムを図 2 に示 す。 表3 IDL の算出結果 物質名 DMPA 試料量 (mL) 1000 分取量 (mL) 5.0 最終液量 (mL) 5.0 注入液濃度 (ng/mL) 0.5 装置注入量 (μL) 5.0 結果1 (ng/mL) 0.434 結果2 (ng/mL) 0.474 結果3 (ng/mL) 0.486 結果4 (ng/mL) 0.423 結果5 (ng/mL) 0.469 結果6 (ng/mL) 0.487 結果7 (ng/mL) 0.415 平均値 (ng/mL) 0.4555 標準偏差 (ng/mL) 0.0306 IDL (ng/mL)* 0.12 IDL 試料換算値 (μg/L)** 0.12 S/N 比 8.1 CV(%) 6.7 *_{IDL＝t(n-1,0.05)×σ} n-1×2 **濃縮率は 1 図2 IDL 測定時のクロマトグラム （対象物質：0.50 ng/mL、内標準物質：10.0 ng/mL） m/z 103>58 m/z 103>86 m/z 109>92

（注8）MDL 及び MQL は、 化学物質環境実態調査実施の手引き （平成 28 年 3 月）により、表 4 のとおり算出した。MDL 測定時のクロマトグラムを 図3 に示す。 表4 MDL 及びMQL の算出結果 物質名 DMPA 試料 河川水 試料量 (mL) 1000 分取量 (mL) 5 標準添加量 (ng) 500 試料換算濃度 (μg/L) 0.50 最終液量 (mL) 5.0 注入液濃度 (ng/mL) 0.5 装置注入量 (μL) 5.0 操作ブランク平均 (μg/L)*1 ND 無添加平均 (μg/L)*2 ND 結果1 (μg/L) 0.476 結果2 (μg/L) 0.383 結果3 (μg/L) 0.413 結果4 (μg/L) 0.381 結果5 (μg/L) 0.430 結果6 (μg/L) 0.488 結果7 (μg/L) 0.410 平均値 (μg/L) 0.4258 標準偏差 (μg/L) 0.0423 MDL (μg/L)*3 0.16 MQL (μg/L)*4 0.42 S/N 7.1 CV (%) 10 *1：試料マトリクスのない状態で他は同様の操作を行い測定した値 の平均値(n=2) *2：MDL 算出用試料に標準を添加していない状態で含まれる濃度の 平均値(n=2) *3：MDL=t(n-1 0.05) × σn-1 × 2 *4：MQL=σn-1 × 10

図3 MDL 測定時のクロマトグラム

§2 解説

【分析法】 〔フローチャート〕 分析法のフローチャートを図4 に示す。 OASIS HLB PREMIA 精製水（ 水の場合は 精製水/アンモニア水(998:2)） 5 mL 溶出 LC/MS/MS-SRM 固相抽出 水質試料 洗浄 ｼﾘﾝｼﾞ ﾟｲｸ内標準 (DMPA-d6 50.0 ng) ｱﾝﾓ ｱ水/ｱ ﾄ ﾄﾘ (1:9) 5 mL 分取 pH調 5 mL ｱﾝﾓ ｱ水 2 mL ESI-positive 1000 mL 図4 分析法のフローチャート m/z 103>58 m/z 103>86 m/z 109>92

〔検量線〕 検量線を図5 に、検量線作成用データを表 5 に示す。 y = 1.7463x + 0.0141 R² = 0.9996 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 0.0 0.1 0.2 0.3 0.4 0.5 0.6 pe ak  ar ea  rati o concentration ratio 図5-1 検量線 低濃度 （対象物質：0.50～5.0 ng/mL、内標準物質：10.0 ng/mL） 図5-2 検量線 高濃度 （対象物質：3.0～40 ng/mL、内標準物質：10.0 ng/mL） 応答比（ 対象 物質／内 標準 物質） 応答比（ 対象 物質／内 標準 物質） 濃度(ng/mL) (0.5 1.0 2.0 3.0 4.0 5.0 ) 濃度比（対象物質／内標準物質） 濃度(ng/mL) (3.0 10 20 40) 濃度比（対象物質／内標準物質）

表5 検量線作成用データ 標準液濃度 (ng/mL) (Cs) 応答値 濃度比 (Cs/Cis) 応答比 (As/Ais) 対象物質 (As) [DMPA] 内標準物質 (Ais) [DMPA-d6] 0.50 45132 455417 0.050 0.094 1.0 90166 464119 0.10 0.194 2.0 154010 422817 0.20 0.364 3.0 259105 474418 0.30 0.546 4.0 308301 436599 0.40 0.706 5.0 394066 444370 0.50 0.887 10 732567 410378 1.0 1.79 20 1442953 449146 2.0 3.21 40 2546971 408150 4.0 6.24 * 内標準物質濃度: 10.0 ng/mL (Cis) 〔クロマトグラム〕 検量線用標準液のクロマトグラムを図6 に示す。 図6 検量線用標準液のクロマトグラム （対象物質濃度：10.0 ng/mL、内標準物質濃度：10.0 ng/mL） m/z 103>58 m/z 103>86 m/z 109>92

〔マススペクトル〕 50.0 75.0 100.0 125.0 m/z 0.0 5.0 Inten. (x1,000,000) 103.15 86.10 N NH2 図7-1 DMPA のスキャンスペクトル 50.0 75.0 100.0 125.0 m/z 0.0 0.5 1.0 1.5Inten. (x1,000,000) 86.10 103.15 58.10 図7-2 m/z 103 を前 イオンとした場合のプロダクトイオンスペクトル 50.0 75.0 100.0 125.0 m/z 0.0 2.5 5.0Inten. (x1,000,000) 109.15 92.15 N NH2 D3C CD3 図7-3 DMPA-d6のスキャンスペクトル 50.0 75.0 100.0 125.0 m/z 0.0 0.5 1.0 1.5Inten. (x1,000,000) 92.15 109.20 64.15 58.10 図7-4 m/z 109 を前 イオンとした場合のプロダクトイオンスペクトル

〔操作ブランク〕 操作ブランク試料測定時のクロマトグラムを図8 に示す。このように操作ブ ランクは見られなかったが、確認イオンでベースラインの盛り上がりがあった。 図8 操作ブランク試料測定時のクロマトグラム 〔分解性スクリーニング試験〕 分解性スクリーニング試験結果を下に示す。DMPA は、ガラス 中ではす に濃度の低下を こした。ポリエチレン(PE)やポリプロピレン(PP)製の容器では、 安定であった。表 6 の結果は、通 水質試料の採取に用いるポリエチレン容器 を用いたものである。 表6 分解性スクリーニング試験結果* pH 試験数 濃度 (ng/mL) 残存率1 時間後の (%) 7 日間後の残存率 (%) 暗所 所 5 1 10 106 100 - 7 1 10 103 106 102 9 1 10 102 97 - *：調製濃度に対する検出濃度の割合 〔添加回収試験〕 神奈川県下の河川水などを用いた、添加回収試験結果を表 7 に示す。表 7 に 示すように、 らつきはやや大きいが回収できることがわかった。 m/z 103>58 m/z 103>86 m/z 109>92

表7 添加回収試験結果 試料 試料量 (mL) 添加量 (μg) 試験 数 検出濃度 (μg/L) 回収率 (%) 動係数 (%) 精製水 1000 0 1 <MDL - - 10.0 3 10.1 101 10 河川水 1000 0 2 <MDL - - 0.50 7 0.43 85.2 10 10.0 3 8.47 84.7 8.1 工 水 1000 0 1 <MDL - - 10.0 2 11.3 113 - 図9-1 添加回収試験試料のクロマトグラム （ 工 水、標準物質10.0 μg 添加（最終濃度 10.0 ng/mL）） 図9-2 無添加試料のクロマトグラム（ 工 水） m/z 103>58 m/z 103>86 m/z 109>92 m/z 103>58 m/z 103>86 m/z 109>92

〔保存性試験〕 0 20 40 60 80 100 120 rec o ve ry ,% day 図10 保存性試験結果 図10 は、10.0 ng/mL に調製した試料水の、保存日数と回収率の 化を検討し たものである。このように、アンモニア水を添加しない河川水（ ）と、アン モニア水を添加してもガラス容器に入れた河川水（ ）は、数日で濃度低下を こしたが、アンモニア水を添加し、PP 容器に入れた河川水は 19 日、 水は 10 日後も回収率が下がらないことが確認できた。なお、試験液は PP バイアルに 入れて 15°C に保たれた LC/MS 装置のトレイにおいてあった。ほと どの試料 は、数日たってもピークに 化は見られなかったが、ピークが さくなる検体 があった。この 象は試験液でも標準液でも きた。安定同位体置換物質を内 部標準物質とし、相対検量線法で定量するので、た ちに定量性に が出て くるわけではないが、測定は やかに終 させた方がよい。 〔カートリッジからの溶出試験〕 0 5 10 15 20 25 30 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 (1:9) / mL d6 図11 溶出試験結果 図11 は、(1:9)アンモニア水/アセトニトリルを溶出液とし、対象物質をそれぞ れ10 ng 添加したカートリッジからの溶出液を 0.5 mL ずつ分取して、それぞれ

の回収率を示したものである。このように、ほと どの対象物質は最 の3 mL までに溶出するが、その後も溶出が続く。本法では溶出液量を5 mL とした。数% の残留が推定されるが、測定法として 容できる回収率は得られると われる。 また対象物質と内標準物質に使用した安定同位体置換物質（図11 の d6体）は、 溶出パターンが大きく違って、サロゲートにならず、溶出後に添加して なる シリンジスパイク内標準として使用した。 〔環境試料の測定 〕 本法を用いて神奈川県内の河川水及び 水を分析したが、す て検出下限値 未満であった。 図12 環境試料のクロマトグラム（河川水、神奈川県、2016 年採取） 〔分析上留 す きこと〕 DMPA は、ガラス容器中での保存性がきわめて い。また PP バイアルでも数 日間LC/MS 装置のサンプルトレーに置いて、ピークが さくなることがあった。 前処理後、24 時間以内に測定を するのが ましい。 【試料の 付】 試料水はアンモニア水を添加してプラスティックの容器（PE、PP、PFA 製な ど）に入れ、 付する。ガラス製容器を用いてはならない。 【評価】 本法で水中DMPA の濃度を 0.16 μg/L のレベルで検出することができた。河川 水1000 mL、添加量 10.0 μg（試料濃度 10.0 μg/L）の場合、回収率は 84.7%、 m/z 103>58 m/z 103>86 m/z 109>92

ものはない。 【担当者連絡先】 所属先 ：神奈川県環境科学センター 所属先住所 ：〒254-0014 平 市 1-3-39 TEL：0463-24-3311 FAX：0463-24-3300 担当者名 ：調査 部 長谷川 子 E-mail ：[email protected]

N,N-dimethylpropane-1,3-diyldiamine

An analytical method has been developed for the determination of

N,N-dimethylpropane-1,3-diyldiamine (DMPA) in water by liquid chromatography

-tandem mass spectrometry (LC/MS/MS). Ionization mode is positive ESI (electrospray ionization). Precursor ion is [M+H]+, the mass transitions of m/z 103/58 and 109/92 are used for determination of DMPA and N,N-dimethyl-d6-propane-1,3-diyldiamine

(DMPA-d6) used as the internal standard, respectively. Five mL of sample solution is

treated with solid phase extraction cartridge (waters OASIS HLB PREMIA 200 mg/6cc) , DMPA is eluted with 5 mL of (1:9)ammonia water(28%): acetonitrile. After DMPA- d6 is spiked as an internal standard into the eluate, DMPA and DMPA- d6 are

determined by LC/MS/MS-SRM analysis. The average recovery rate and its standard deviation were 84.7 and 8.1%, respectively. The method detection limit (MDL) and the method quantification limit (MQL) were estimated to be 0.16 and 0.42 μg/L, respectively. Concentrations in river water at Hiratsuka area were not determined by this method.
