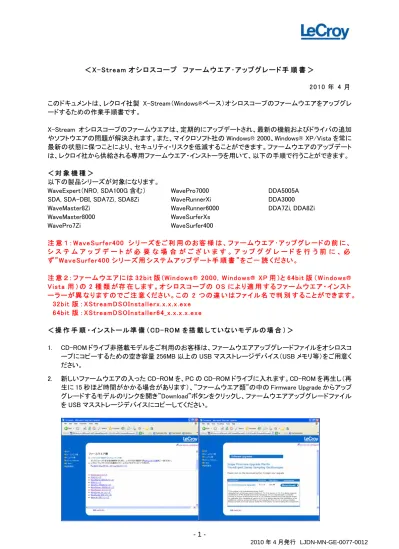

＜X-Stream オシロスコープ ファームウエア･アップグレード手 順 書 ＞ 2010 年 4 月 このドキュメントは、レクロイ社製 X-Stream（Windows®ベース）オシロスコープのファームウエアをアップグレ ードするための作業手順書です。 X-Stream オシロスコープのファームウエアは、定期的にアップデートされ、最新の機能およびドライバの追加 やソフトウエアの問題が解決されます。また、マイクロソフト社の Windows® 2000、Windows® XP/Vista を常に 最新の状態に保つことにより、セキュリティ・リスクを低減することができます。ファームウエアのアップデート は、レクロイ社から供給される専用ファームウエア・インストーラを用いて、以下の手順で行うことができます。
＜ 対 象 機 種 ＞
以下の製品シリーズが対象になります。 WaveExpert（NRO, SDA100G 含む） SDA, SDA-DBI, SDA7Zi, SDA8Zi WaveMaster8Zi WaveMaster8000 WavePro7Zi WavePro7000 WaveRunnerXi WaveRunner6000 WaveSurferXs WaveSurfer400 DDA5005A DDA3000 DDA7Zi, DDA8Zi 注 意 １ ： Wave Su r fe r400 シ リ ー ズ を ご 利 用 の お 客 様 は 、 フ ァ ー ム ウ エ ア ･ ア ッ プ グ レ ー ド の 前 に 、 シ ス テ ム ア ッ プ デ ー ト が 必 要 な 場 合 が ご ざ い ま す 。 ア ッ プ グ グ レ ー ド を 行 う 前 に 、 必 ず” Wav e Su rf e r400 シリーズ 用 システ ム アッ プデート 手 順 書 ”を ご一 読 くださ い。
注 意 ２： ファームウエアには 3 2bit 版 (Win dows® 2000 , Windows® XP 用 )と 64bit 版 （ Windows® V i st a 用 ）の 2 種 類 が存 在 しま す。オ シ ロスコ ープの O S によ り適 用 する ファ ーム ウエア ・イン スト ーラ ーが異 なり ま すのでご注 意 く ださい 。こ の 2 つ の違 いはファイ ル名 で判 別 する こと がで きま す。 32b it 版 ： XSt r eam D SOIn sta ller x .x .x . x .ex e
64bit 版 ： XStream D SOIn sta ller64_x.x.x.x.e xe
＜ 操 作 手 順 ・イ ンス ト ール 準 備 （C D- ROM を搭 載 していない モ デル の場 合 ） ＞
1. CD-ROM ドライブ非搭載モデルをご利用のお客様は、ファームウエアアップグレードファイルをオシロスコ ープにコピーするための空き容量 256MB 以上の USB マスストレージデバイス（USB メモリ等）をご用意く ださい。
2. 新しいファームウエアの入った CD-ROM を、PC の CD-ROM ドライブに入れます。CD-ROM を再生し（再 生に 15 秒ほど時間がかかる場合があります）、”ファームウエア類”の中の Firmware Upgrade からアップ グレードするモデルのリンクを開き”Download”ボタンをクリックし、ファームウエアアップグレードファイル を USB マスストレージデバイスにコピーしてください。
3. オシロスコープを起動する前に、USB マウスを接続します。インストールの過程でタッチパネルの操作が 継続できなくなる場合がございますので、必ず USB マウスを接続してください。 4. オシロスコープ本体を起動します。 5. オシロスコープのアプリケーションが起動したら、オシロスコープのアプリケーションを終了する必要があ ります。アプリケーションを終了するには、メニューの File の中の Exit を選択します。 6. USB マスストレージデバイスにコピーしたファームウエアアップグレードファイルを、オシロスコープのデス クトップにコピーします。
7. オシロスコープのアンチウイルスソフト、セキュリティソフト（Norton Anti Virus、Windows Defender 等）を全 て停止してください。停止しない場合、ドライバが正常にインストールされない場合がございます。これら のソフトを必ず停止していただくと共に、アップデート終了後にこれらのソフトウエアを必ず有効にしてくだ さい。
＜ 操 作 手 順 ＞ 1. オシロスコープを起動する前に、USB マウスを接続します。インストールの過程でタッチパネルの操作が 継続できなくなる場合がございますので、必ず USB マウスを接続してください。 2. オシロスコープ本体を起動します。 3. オシロスコープのアプリケーションが起動したら、オシロスコープのアプリケーションを終了する必要があ ります。アプリケーションを終了するには、メニューの File の中の Exit を選択します。 4. インストールするファームウエアが入った CD-ROM をオシロスコープ背面の CD-ROM ドライブに入れま す。
5. CD-ROM を再生し、ファームウエア類の中の Firmware Upgrade から該当アップグレードするモデルのリ ンクを開き Download ボタンをクリックします。（再生に 15 秒ほど時間がかかる場合があります）
6. Save ボタンをおして、ファイルをデスクトップに保存します。
7. デスクトップに保存したファイルをダブルクリックし、アップデートを開始します。以下のような画面が表示 されます。Next ボタンをおして、次のステップに進みます。
8. 以下のようなライセンス契約のダイアログが表示されます。 I Agree ボタンをおしてライセンスの承認を 行います。
9. 以下のようなインストールするコンポーネントの選択画面が表示されます。
チ ェ ッ ク ボ ッ ク ス の 内 容 を 変 更 す る 必 要 は あ り ま せ ん の で 、 こ の ま ま Install ボ タ ン を お し ま す 。
11. プログラムのインストールが終了し、ドライバーのインストールが必要な場合には、以下のような画面が 表示されます。Finish ボタンをおして、ドライバーのインストールを行います（この画面が表示されないま ま自動的にドライバのインストールを行う場合がございます）。 12. 以下のような画面が現れて各種のドライバーのインストールが行われます。 13. ドライバーのインストールが終了後、さらに内臓デバイスのファームウエアのアップデートが必要な場合 には、以下のような画面が現れ、各種デバイス用ファームウエアのアップデートを行います。 機種によりアップデートするデバイス種類 は異なります。この例では Microcontroller, ACQ/ATC FPGA、PCI FPGA の 3 種類の ファームウエアの現在のバージョンと、アッ プデート可能なバージョンが示されます。ア ップデートが必要なものは、Upgrade ボタン がアクティブになります。アクティブになって いる Upgrade ボタンを上から順番におして いきます。左図の例では ACQ/ATC FPGA のアップデートが必要となっています。
14. 全てのファームウエアがアップデートされると、アップデート手順は終了となりますので、最後に Close ボ タンをおしてください。
15. プログラムのアップデートが完了すると、以下のような画面が現れますので、Yes を選択しオシロスコープ を再起動します。
16. アップデート後のバージョンを確認します。オシロスコープのアプリケーションが起動しオシロスコープの 画面が表示された後、メニューの Utilities から Utilities Setup を選択すると以下の設定メニューが表示さ れます。Status タブを開いてファームウエアバージョンを確認してください。
17. 最後に、アンチウイルスソフト、セキュリティソフト（Norton AntiVirus、Windows Defender 等）が有効になっ ていることをご確認ください。 【お問い合わせ】 レクロイ・ジャパン株式会社 〒183-0006 東京都府中市緑町 3-11-5 芳文社府中ビル 3F マーケティング・マネージャ（担当：辻） Tel: 042-402-9400（代表）
