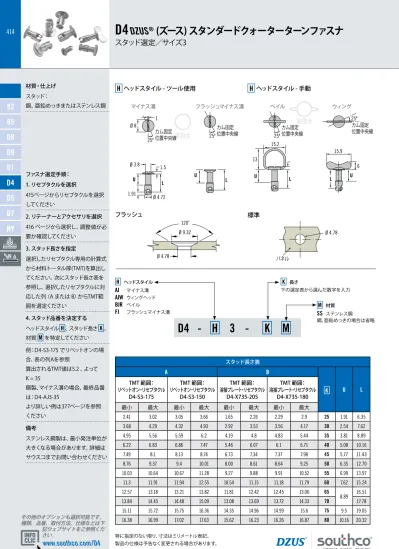

414 D4 DZUS ( ズース ) スタンダードクォーターターンファスナスタッド選定 / サイズ 3 82 材質 仕上げスタッド : 鋼 亜鉛めっきまたはステンレス鋼 H ヘッドスタイル - ツール使用マイナス溝フラッシュマイナス溝 H ヘッドスタイル - 手動ベイル ウィング 85 D8 D9

実物大

実物大

15.9 6 L U 25º カム固定 位置中央線 13 15.2 L 25º カム固定 位置中央線 U 25º カム固定 位置中央線 U L パネル Ø 4.78 Ø 9.32 120˚ 120˚ Ø 4.78 Ø 3.8 25º 1.91 Ø 4.72 1.5 カム固定 位置中央線 Ø 8 1 U L

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

スタッド長さ表 A B K U L TMT 範囲： リベットオン・リセプタクル D4-S3-175 TMT 範囲： リベットオン・リセプタクル D4-S3-150 TMT 範囲： 溶接プレート・リセプタクル D4-X735-205 TMT 範囲： 溶接プレート・リセプタクル D4-X735-180 最小 最大 最小 最大 最小 最大 最小 最大 2.41 3.02 3.05 3.66 1.65 2.26 2.29 2.9 25 1.91 6.35 3.68 4.29 4.32 4.93 2.92 3.53 3.56 4.17 30 2.54 7.62 4.95 5.56 5.59 6.2 4.19 4.8 4.83 5.44 35 3.81 8.89 6.22 6.83 6.86 7.47 5.46 6.07 6.1 6.71 40 5.08 10.16 7.49 8.1 8.13 8.74 6.73 7.34 7.37 7.98 45 5.77 11.43 8.76 9.37 9.4 10.01 8.00 8.61 8.64 9.25 50 6.35 12.70 10.03 10.64 10.67 11.28 9.27 9.88 9.91 10.52 55 6.99 13.97 11.3 11.91 11.94 12.55 10.54 11.15 11.18 11.79 60 7.62 15.24 12.57 13.18 13.21 13.82 11.81 12.42 12.45 13.06 65 8.89 16.51 13.84 14.45 14.48 15.09 13.08 13.69 13.72 14.33 70 17.78 15.11 15.72 15.75 16.36 14.35 14.96 14.99 15.6 75 9.5 19.05 16.38 16.99 17.02 17.63 15.62 16.23 16.26 16.87 80 10.16 20.32 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

H

ヘッドスタイル - ツール使用

H

ヘッドスタイル - 手動 フラッシュ 材質・仕上げ スタッド： 鋼、亜鉛めっきまたはステンレス鋼 ファスナ選定手順： 1. リセプタクルを選択 415ページからリセプタクルを選択 してください 2. リテーナーとアクセサリを選択 416 ページから選択し、調整値が必 要か確認してください 3. スタッド長さを指定 選択したリセプタクル専用の計算式 から材料トータル厚(TMT)を算出し てください。次にスタッド長さ表を 参照し、選択したリセプタクルに対 応した列（A または B）からTMT範 囲を選定ください 4. スタッド品番を決定する ヘッドスタイル H、スタッド長さ K、 材質 M を特定してください 例：D4-S3-175 でリベットオンの場 合、表の列Aを参照 算出されるTMT値は5.2 、よって K = 35 鋼製、マイナス溝の場合、最終品番 は：D4-AJ3-35 より詳しい例は377ページを参照 ください 備考 ステンレス鋼製は、最小発注単位が 大きくなる場合があります。詳細は サウスコまでお問い合わせください 標準 マイナス溝 フラッシュマイナス溝 ベイル ウィング H ヘッドスタイル AJ マイナス溝 AJW ウィングヘッド BJR ベイル FJ フラッシュマイナス溝 M 材質 SS ステンレス鋼 鋼、亜鉛めっきの場合は省略 K 長さ 下の選定表から選んだ数字を入力

D4 - H 3 - K M

実物大

実物大

3.96±.010 7.92±.010 25˚ 2.72±0.06 15.87±0.25 H Ø 5.54 Ø 2.72 TMT = P + F + (リテーナー調整値） F F F P P P TMT TMT TMT = P + F + 圧縮状態のガスケット ガスケット TMT = P + F TMT Ø 5.54 9.53 H 0.81 38.1 4.75 11.10 Ø 5.54 15.87±0.25 スタッド リテーナー リセプタクル パネル フレーム リベット

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

品番 H±0.25 スタッド選定列 鋼 ステンレス鋼 D4-S3-150 D4-S3-150SS 3.81 A D4-S3-175 D4-S3-175SS 4.45 品番 H スタッド選定列 D4-X735-180 4.57 B D4-X735-205 5.21 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

D4

DZUS

®

(ズース)

スタンダードクォーターターンファスナ

リセプタクル／サイズ3

材質・仕上げ 鋼、亜鉛めっきまたはステンレス鋼 備考 リセプタクルを選択後、スタッド 選定表の列Aを参照し、414ページ のガイドにしたがって選定してく ださい 材質・仕上げ 鋼、亜鉛めっき 備考 リセプタクルを選択後、スタッド選 定表の列Bを参照し414ページのガ イドにしたがって選定してください リベットオン 溶接プレート 品番 左表参照 品番 左表参照

415

Ø A C Ø B D Ø A C Ø B Ø A C ツール：TFRS テーパード マンドレル フレキシブル リテーナー ブロック 側面 C ブロック 側面 C ブロック：TB1A ブロック：TB1A ツール：TP5A Tool: TP5A Block: TB1A Block side C Tool TFRS Tapered mandrel Flexible retainer Block side C Block: TB1A Tool: TP5A Block: TB1A Block side C Tool TFRS Tapered mandrel Flexible retainer Block side C Block: TB1A D Ø A C Ø B ツール：TFRS テーパード マンドレル フレキシブル リテーナー ブロック 側面 C ブロック 側面 C ブロック：TB1A ブロック：TB1A ツール：TP5A

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

サイズ タイプ 品番 Ø A Ø B C D 調整値 取付治具品番 3 リテーナーGP、無処理 D4-GP3 7.9 4.06 0.5 N/A ＋ 0.51 29-TFRS3, 29-TB1A3 リテーナーGP(黒) D4-GP3B リテーナーGH D4-GH3 4.8 0.38 1.3 ＋ 0.38 29-TP5A3, 29-TB1A3 保持リング D4-RR3 5.3 N/A 0.56 N/A ＋ 0.56 29-TFRS3, 29-TB1A3 保持ばね D4-SX520 7.9 3.8 0.46 17.5 ＋ 0.91 4 リテーナーGP、無処理 D4-GP4 11.1 5.4 0.7 N/A ＋ 0.7 29-TFRS4, 29-TB1A4 リテーナーGP(黒) D4-GP4B リテーナーGH D4-GH4 6.35 0.64 2.1 ＋ 0.64 29-TP5A4, 29-TB1A4 保持リング D4-RR4 7.1 N/A 0.71 N/A ＋ 0.74 29-TFRS4, 29-TB1A4 保持ばね D4-SX523 11.1 5.1 0.64 17.5 ＋ 1.28 5 リテーナーGP、無処理 D4-GP5 14.3 6.5 0.83 N/A ＋ 0.86 29-TFRS5, 29-TB1A5 リテーナーGP(黒) D4-GP5B リテーナーGH D4-GH5 7.9 0.88 2.7 ＋ 0.78 29-TP5A5,29-TB1A5 保持リング D4-RR5 8.92 N/A 0.91 N/A ＋ 0.91 29-TFRS5, 29-TB1A5 保持ばね D4-SX510 14.3 6.5 0.82 19 ＋ 1.64 6 リテーナーGH D4-GH6 15.9 9.5 0.88 2.9 ＋ 0.88 29-TP5A6, 29-TB1A6 保持リング D4-RR6 10.78 N/A 1.14 N/A ＋ 1.14 29-TFRS6, 29-TB1A6 保持ばね D4-SX518 15.9 8 0.88 19 ＋ 1.76 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ リテーナーGH リテーナーGP 保持リング 材質・仕上げ 保持リング：鋼、亜鉛めっき 保持ばね：ステンレス鋼 リテーナーGH：アルミニウム、無 処理 リテーナーGP：高密度ポリエチレン リテーナーGP：ポリプロピレン 取付方法 1. 図のようにマンドレルにリテー ナーを取付てください 2. スタッドカムから外れるようにリ ングまたはばねの端を揃えてく ださい 3. スタッドカムの先端にマンドレ ルを設置してください 4. マンドレルの上に治具を設置し てください 5. リテーナーをスタッドの首下ま で、押し込んでください 備考 治具： 29 - TFRS ハンドツール： リテーナ ーの内径を広げて、スタッドの首下 まで押し込みます 29 - TB1A ブロック：取付時にスタ ッド頭部を固定します。(BJRベイル ヘッドスタッドには、通常の平面ブ ロックを使用いただくことも可能 です。) リテーナーGP、保持リン グ、SXの取付方法 リテーナーGHの取付方法 標準サイズ穴 パネル穴径＝小 大型サイズ穴パネル穴径＝大 保持ばね 品番 右表参照

Ø A C Ø B

L

ブロック 側面 A ツール：29-TP1AX ブロック：29-TB2AX ブロック 側面 C ツール：29-TP3AX ブロック：29-TB1AX Ø A C Ø B

L

サイズ パネル厚 L 品番 Ø A Ø B C 調整式 取付治具品番 3 0.38 - 0.64 4.45 D4-GA3-175

Ø 7.9 5.6 0.38 ＋ 0.76 29-TP1A3, 29-TP3A3, 29-TB1A3, 29-TB2A3 (全ての治具を使用) 0.66 - 1.27 5.08 D4-GA3-200

1.29 - 2.38 6.35 D4-GA3-250 4

0.38 - 0.64 4.45 D4-GA4-175

10.3 7.9 0.64 ＋ 1.28 29-TP1A4, 29-TP3A4 29-TB1A4 (全ての治具を使用) 0.66 - 1.27 5.08 D4-GA4-200

1.29 - 2.38 6.35 D4-GA4-250 5

0.38 - 0.64 4.45 D4-GA5-175

12.7 9.5 0.71 ＋ 1.42 29-TP1A5, 29-TP3A5, 29-TB1A5, 29-TB2A5 (全ての治具を使用) 0.66 - 1.27 5.08 D4-GA5-200

1.29 - 2.38 6.35 D4-GA5-250 6

0.38 - 0.64 4.45 D4-GA6-175

15.1 11.1 0.71 ＋ 1.42 29-TP1A6, 29-TP3A6, 29-TB1A6, 29-TB2A6 (全ての治具を使用) 0.66 - 1.27 5.08 D4-GA6-200 1.29 - 2.38 6.35 D4-GA6-250 その他のオプションも選択可能です。_{種類、品番、取付方法、仕様などは下} 記ウェブサイトをご参照くだ

D4

DZUS

®

₍

ズース)

スタンダードクォーターターンファスナ

リテーナー／サイ3、4、5、および6

リテーナーGA リテーナーGAの取付方法

1.

2.

3.

4.

材質・仕上げ リテーナーGA：アルミニウム、無 処理 取付方法 1. パネル穴にリテーナーを挿入して ください 2. リテーナーを位置決めしてくだ さい 3. スタッドを挿入してください 4. リテーナーを平らに広げてくだ さい 品番 左表参照

82

D8

D1

D4

D5

D7

NY

85

417

実物大

実物大

実物大

実物大

実物大

実物大

28º カム固定位置中央線 U L 1.3 Ø 5.1 2.54 Ø 6.3 1.7 Ø 11.1 2.3 U No. 2 プラス溝 Ø 11.1 L 28º カム固定位置中央線 3/32 六角 1.6 U L Ø 11.1 28º カム固定位置中央線 Ø 11.1 1.3 U _L 28º カム固定位置中央線 22.2 8.2 U L 28º カム固定位置中央線 Ø 11.1 Ø 11.1 3.9 18.9 23 U 1.3 L 28º カム固定位置中央線

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

スタッド長さ表 A B K U L TMT 範囲： リベットオン・リセプタクル D4-S4-225 TMT 範囲： リベットオン・リセプタクル D4-S4-200 TMT 範囲： 溶接プレート・リセプタクル D4-X485-300 TMT 範囲： 溶接プレート・リセプタクル D4-X485-275 最小 最大 最小 最大 最小 最大 最小 最大 1.27 1.88 1.91 2.51 ~ ~ ~ ~ 25 1.91 6.35 2.54 3.15 3.18 3.78 0.64 1.24 1.27 1.88 30 2.54 7.62 3.81 4.42 4.45 5.05 1.91 2.51 2.54 3.15 35 3.8 8.89 5.08 5.69 5.72 6.32 3.18 3.78 3.81 4.42 40 5.08 10.16 6.35 6.96 6.99 7.59 4.45 5.05 5.08 5.69 45 5.72 11.43 7.62 8.23 8.26 8.86 5.72 6.32 6.35 6.96 50 6.35 12.70 8.89 9.50 9.53 10.13 6.99 7.59 7.62 8.23 55 6.99 13.97 10.16 10.77 10.80 11.40 8.26 8.86 8.89 9.50 60 7.62 15.24 11.43 12.04 12.07 12.67 9.53 10.13 10.16 10.77 65 8.89 16.51 12.70 13.31 13.34 13.94 10.80 11.40 11.43 12.04 70 17.78 13.97 14.58 14.61 15.21 12.07 12.67 12.70 13.31 75 10.16 19.05 15.24 15.85 15.88 16.48 13.34 13.94 13.97 14.58 80 20.32 16.51 17.12 17.15 17.75 14.61 15.21 15.24 15.85 85 12.70 21.59 17.78 18.39 18.42 19.02 15.88 16.48 16.51 17.12 90 15.24 22.86 19.05 19.66 19.69 20.29 17.15 17.75 17.78 18.39 95 24.13 20.32 20.93 20.96 21.56 18.42 19.02 19.05 19.66 100 25.40 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

H

頭ヘッドスタイル - ツール使用 マイナス溝 六角穴 プラス溝

H

ヘッドスタイル - 手動 ベイル フラッシュマイナス溝 ウィング 材質・仕上げ スタッド： 鋼、亜鉛めっきまたはステンレス鋼 ファスナ選定手順： 1. リセプタクルを選択 420 - 421ページからリセプタクルを 選択してください 2. リテーナーとアクセサリを選択 416 - 417ページから選択し、調整値 が必要か確認してください 3. スタッド長さを指定 選択したリセプタクル専用の計算式 から材料トータル厚(TMT)を算出し てください。次にスタッド長さ表を 参照し、選択したリセプタクルに対 応した列（A、B、C、またはD）から TMT範囲を選定ください 4. スタッド品番を決定する ヘッドスタイル H、スタッド長さ K、 材質 M を指定してください 例： D4-S4-225でリベットオンの場合、 表の列Aを参照 算出されるTMT値は5.2、よって K = 40 鋼製、マイナス溝の場合、最終品番 は： D4-AJ4-40 より詳しい例は377ページを参照 ください

パネル Ø 6.52±0.12 Ø 12.21 120˚ 120˚ Ø 12.21 Ø 6.52±0.12

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

スタッド長さ表 C K U L TMT 範囲： クリップオン・リセプタクル D4-SL4-305 TMT 範囲： クリップオン・リセプタクル D4-SL4-280 最小 最大 最小 最大 ~ ~ ~ ~ 25 1.91 6.35 ~ ~ 1.17 1.78 30 2.54 7.62 1.80 2.41 2.44 3.05 35 3.81 8.89 3.07 3.68 3.71 4.32 40 5.08 10.16 4.34 4.95 4.98 5.59 45 5.72 11.43 5.61 6.22 6.25 6.86 50 6.35 12.70 6.88 7.49 7.52 8.13 55 6.99 13.97 8.15 8.76 8.79 9.40 60 7.62 15.24 9.42 10.03 10.06 10.67 65 8.89 16.51 10.69 11.30 11.33 11.94 70 17.78 11.96 12.57 12.60 13.21 75 10.16 19.05 13.23 13.84 13.87 14.48 80 20.32 14.50 15.11 15.14 15.75 85 12.7 21.59 15.77 16.38 16.41 17.02 90 15.24 22.86 17.04 17.65 17.68 18.29 95 15.24 24.13 18.31 18.92 18.95 19.56 100 25.40 スタッド長さ表 D K U L TMT 範囲： スナップイン―リアマウントリセプタクル D4-SQC4-F 最小 最大 D4-GP4B 0.48 1.09 None 45 5.72 11.43 1.12 1.73 One 50 6.35 12.70 1.75 2.36 None 50 2.39 3.00 One 55 6.99 13.97 3.02 3.63 None 55 3.66 4.27 One 60 7.62 15.24 4.29 4.90 None 60 4.93 5.54 One 65 8.89 16.51 5.56 6.17 None 65 6.20 6.81 One 70 17.78 6.83 7.44 None 70 7.47 8.08 One 75 10.16 19.05 8.10 8.71 None 75 8.74 9.35 One 80 20.32 9.37 9.98 None 80 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ 品番選定 フラッシュ 標準

D4 - H 4 - K M

K 長さ 下の選定表から選んだ数字を入力 H ヘッドスタイル AJ マイナス溝 ASHJ 六角穴 APRJ プラス溝 FJ フラッシュマイナス溝 AJW ウィングヘッド BJR ベイル M 材質 SS ステンレス鋼 鋼、亜鉛めっきの場合は省略

419

実物大

実物大

TMT = P + F + (リテーナー調整値） F F F P P P TMT TMT TMT = P + F + 圧縮状態のガスケット ガスケット TMT = P + F TMT 2.71±.06 5.25 10.5 H 19.05 28˚±2˚ 7.11 Ø 2.72 2 x リベット Ø 7.1 10.3 H 1.22 44.5 板ばね ばね Ø 7.1 TMT = P + F + (リテーナー調整値） F F F P P P TMT TMT TMT = P + F + 圧縮状態のガスケット ガスケット TMT = P + F TMT スタッド リテーナー リセプタクル パネル フレーム リベット

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

品番 H スタッド選定列 鋼 ステンレス鋼 D4-S4-200 D4-S4-200SS 5.08 A D4-S4-225 D4-S4-225SS 5.72 品番 H スタッド選定列 鋼 ステンレス鋼 D4-X485-275 D4-X485-275SS 6.98 B D4-X485-300 D4-X485-300SS 7.62 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ 材質・仕上げ 鋼、亜鉛めっき またはステンレス鋼 備考 リセプタクルを選定後、418ページ のスタッド選定表の列Aを参照し、 スタッドを選定してください リベットオン 品番 右表参照 418 - 419ページのスタッド長さの表 からスタッド長さを選択する際は、 指定されたスタッド選定列を参照 ください 材質・仕上げ 鋼、亜鉛めっきまたはステンレス鋼 備考 リセプタクルを選択後、418ページ のスタッド選定表の列Bを参照し、 スタッドを選定してください 溶接プレート 品番 右表参照 418 - 419ページのスタッド長さ表 からスタッド長さを選択する際は、 指定されたスタッド選定列を参照 ください

実物大

実物大

10.7 最大 8.6 最大 Ø 11.88 最小 2 x リベット 28.58 19.94 フレーム厚 0.91 - 3.25 0.50 ばね H ばねクリップ ベースプレート TMT = P + F + 0.51 F F F P P P TMT TMT TMT = P + F + 圧縮状態のガスケット ガスケット TMT = P + F TMT 9.5 9.5 8.38 12.19 14.48 1.78 11.99 クリップ厚 0.51

F

TMT = P + F + 0.5 F F F P P P TMT TMT TMT = P + F + 圧縮状態のガスケット ガスケット TMT = P + F TMT

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

品番 H スタッド選定列 D4-SL4-280 7.11 C D4-SL4-305 7.75 品番 F フレーム厚さ H スタッド選定列 D4-SQC4-16 0.78 - 1.42 11.48 D D4-SQC4-20 1.47 - 1.98 11.48 D4-SQC4-25 2 - 2.49 11.48 D4-SQC4-30 2.59 - 3.18 11.48 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

D4

DZUS

®

_(ズース)

_{スタンダードクォーターターンファスナ}

リセプタクル／サイズ4

材質・仕上げ 鋼、亜鉛めっき 備考 リセプタクルを選択後、418ページ のスタッド選定表の列Cを参照し、 スタッドを選定してください クリップオン 品番 左表参照 418-419ページのスタッド長さ表か らスタッド長さを選択する際は、 指定されたスタッド選定列を参照 ください 材質・仕上げ 鋼、亜鉛めっき 取付 スタッド保持用リング品番： D4-RR4 備考 リセプタクルを選択後、418ページ のスタッド選定表の列Dを参照し、 スタッドを選定してください スナップイン - 背面取付 品番 左表参照 418-419ページのスタッド長さ表か らスタッド長さを選択する際は、 指定されたスタッド選定列を参照 ください

421

実物大

実物大

実物大

28.6 Ø 14.3 10.6 U L 30º カム座部 中央線 2.9 U Ø 14.3 L No. 2 プラス溝 30ºカム座部_中央線 4 六角穴 2.2 U Ø 14.3 L 30º カム座部 中央線 Ø 14.3 1.7 U L 30º カム座部 中央線 23 27 1.7 Ø 11.1 3.9 U 30º カム座部中央線 L Ø 6.4 3.18 Ø 7.9 2.4 Ø 14.3 1.6 L U 30ºカム座部中央線

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

スタッド長さ表 A B U L K TMT 範囲： リベットオン ・ リセプタクル D4-S5-225 TMT 範囲： リベットオン ・ リセ プタクル D4-S5-200 TMT 範囲： 溶接プレート ・ リセ プタクル D4-X414-310 TMT 範囲： 溶接プレート ・ リセプタクル D4-X414-285 最小 最大 最小 最大 最小 最大 最小 最大 2.67 3.28 3.3 3.91 ~ ~ ~ ~ 3.18 7.62 30 3.94 4.55 4.57 5.18 1.65 2.26 2.29 2.9 3.18 8.89 35 5.21 5.82 5.84 6.45 2.92 3.53 3.56 4.17 4.83 10.16 40 6.48 7.09 7.11 7.72 4.19 4.8 4.83 (.19 5.44 4.83 11.43 45 7.75 8.36 8.38 8.99 5.46 6.07 6.1 6.71 6.35 12.70 50 9.02 9.63 9.65 10.26 6.73 7.34 7.37 7.98 6.99 13.97 55 10.29 10.9 10.92 11.53 8.00 8.61 8.64 9.25 7.62 15.24 60 11.56 12.17 12.19 12.8 9.27 9.88 9.91 10.52 8.89 16.51 65 12.83 13.44 13.46 14.07 10.54 11.15 11.18 11.79 10.16 17.78 70 14.1 14.71 14.73 15.34 11.81 12.42 12.45 13.06 19.05 75 15.37 15.98 16.00 16.61 13.08 13.69 13.72 14.33 12.7 20.32 80 16.64 17.25 17.27 17.88 14.35 14.96 14.99 15.6 21.59 85 17.91 18.52 18.54 19.15 15.62 16.23 16.26 16.87 15.24 22.86 90 19.18 19.79 19.81 20.42 16.89 17.5 17.53 18.14 24.13 95 20.45 21.06 21.08 21.69 18.16 18.77 18.8 19.41 17.78 25.40 100 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

H

ヘッドスタイル - ツール使用 マイナス溝 六角穴 プラス溝 平頭マイナス溝

H

ヘッドスタイル - 手動 ベイル ウィング 材質・仕上げ スタッド： 鋼、亜鉛めっき またはステンレス鋼 ファスナ選定手順： 1. リセプタクルを選択 424 - 425ページからリセプタクルを 選択してください 2. リテーナーとアクセサリを選択 416-417ページから選択し、調整値 が必要か確認してください 3. スタッド長さを指定 選択したリセプタクル専用の計算式 から材料トータル厚(TMT)を算出し てください。次にスタッド長さ表を 参照し、選択したリセプタクルに対 応した列（A、B、またはC）からTMT 範囲を選定ください 4. スタッド品番を決定する ヘッドスタイル H、スタッド長さ K、材質 M を指定してください 例： D4-S5-225でリベットオンの場合、 表の列Aを参照 算出されるTMT値は5.21 、よって K = 40 鋼製、マイナス溝の場合、最終品番 は：D4-AJ5-40 より詳しい例は377ページを参照 ください 備考 ステンレス鋼製は、最小発注単位が 大きくなる場合があります。詳細は サウスコまでお問い合わせください

パネル Ø 8.07±0.12 Ø 15.7 120˚ 120˚ Ø 15.7 Ø 8.07±0.12

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

スタッド長さ表 C U L K TMT 範囲： クリップオン・リセプタクル D4-SL5-305 TMT 範囲： クリップオン・リセプタクル D5-SL5-280 最小 最大 最小 最大 ~ ~ 1.17 1.78 3.18 7.62 30 1.8 2.41 2.44 3.05 8.89 35 3.07 3.68 3.71 4.32 4.83 10.16 40 4.34 4.95 4.98 5.59 11.43 45 5.61 6.22 6.25 6.86 6.35 12.70 50 6.88 7.49 7.52 8.13 6.99 13.97 55 8.15 8.76 8.79 9.4 7.62 15.24 60 9.42 10.03 10.06 10.67 8.89 16.51 65 10.69 11.3 11.33 11.94 10.16 17.78 70 11.96 12.57 12.6 13.21 19.05 75 13.23 13.84 13.87 14.48 12.7 20.32 80 14.5 15.11 15.14 15.75 21.59 85 15.77 16.38 16.41 17.02 15.24 22.86 90 17.04 17.65 17.68 18.29 24.13 95 18.31 18.92 18.95 19.56 17.78 25.4 100 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ 品番 左表参照 品番選定

フラッシュ

標準

D4 - H 5 - K M

K 長さ 下の選定表から選んだ数 字を入力 M 材質 SS ステンレス鋼 鋼、亜鉛めっきの場合は 省略 H ヘッドスタイル AJ マイナス溝 ASHJ 六角穴 APRJ プラス溝 FJ 平頭マイナス溝 AJW ウィングヘッド BJR ベイル

423

実物大

実物大

Ø 3.35±.070 7.15±.250 13.48±.380 H 25.4 30˚ 8.7 Ø 3.3 2 x リベット Ø 8.7 19 H 1.6 50.8 板ばね ばね Ø 8.7 TMT = P + F + (リテーナー調整値） F F F P P P TMT TMT TMT = P + F + 圧縮状態のガスケット ガスケット TMT = P + F TMT TMT = P + F + (リテーナー調整値） F F F P P P TMT TMT TMT = P + F + 圧縮状態のガスケット ガスケット TMT = P + F TMT スタッド リテーナー リセプタクル パネル フレーム リベット

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

品番 H スタッド選定列 鋼 ステンレス鋼 D4-S5-200 D4-S5-200SS 5.08 A D4-S5-225 D4-S5-225SS 5.72 品番 H スタッド選定列 鋼 ステンレス鋼 D4-X414-285 D4-X414-285SS 7.2 B D4-X414-310 D4-X414-310SS 7.9 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ 材質・仕上げ 鋼、亜鉛めっきまたはステンレス鋼 材質・仕上げ 鋼、亜鉛めっきまたはステンレス鋼 リベットオン 溶接プレート 品番 右表参照 備考 422 - 423ページのスタッド長さ表 からスタッド長さを選択する際は、 指定されたスタッド選定列を参照 ください 品番 右表参照 備考 318ページのスタッド長さ表からス タッド長さを選択する際は、指定さ れた選定列を参照ください

実物大

2 x リベット 38.1 25.4 フレーム厚 0.91 - 3.25 _0.50 ばね H ばねクリップ ベースプレート 12.7 最大 26 最小 Ø 16.25 最小 TMT = P + F + 0.5 F F F P P P TMT TMT TMT = P + F + 圧縮状態のガスケット ガスケット TMT = P + F TMT

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

品番 H スタッド選定列 D4-SL5-280 7.11 C D4-SL5-305 7.75 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

D4

DZUS

®

(ズース)

スタンダードクォーターターンファスナ

リセプタクル／サイズ5

材質・仕上げ スタッド：鋼、亜鉛めっき クリップオン 品番 左表参照 備考 422 - 423ページのスタッド長さ表 からスタッド長さを選択する際は、 指定されたスタッド選定列を参照 ください 備考： パネルの位置ずれを吸収するには、受け穴径を 17.86とし、穴中央から穴端までの距離を 11.43に加工ください。

425

実物大

実物大

実物大

31.8 Ø 15.9 11 U L 23º カム座部 中央線 Ø 17.5 2.1 U L 23º カム座部 中央線 パネル Ø 9.71±0.12 Ø 18.7 120˚ 120˚ Ø 18.7 Ø 9.71±0.12 Ø 7.8 Ø 9.5 2.2 Ø 15.9 2.3 3.18 L U 23ºカム座部中央線

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

スタッド長さ表 A B U L K TMT 範囲： リベットオン・リセプタクル D4-S6-300 TMT 範囲： リベットオン・リセプタクル D4-S6-275 TMT 範囲： 溶接プレート・リセプタクル D4-X441-335 TMT 範囲： 溶接プレート・リセプタクル D4-X441-310 最小 最大 最小 最大 最小 最大 最小 最大 2.29 2.90 2.92 3.53 1.40 2.01 2.03 2.64 4.45 8.89 35 3.56 4.17 4.19 4.80 2.67 3.28 3.30 3.91 5.08 10.16 40 4.83 5.44 5.46 6.07 3.94 4.55 4.57 5.18 5.72 11.43 45 6.10 6.71 6.73 7.34 5.21 5.82 5.84 6.45 6.35 12.70 50 7.37 7.98 8.00 8.61 6.48 7.09 7.11 7.72 6.99 13.97 55 8.64 9.25 9.27 9.88 7.75 8.36 8.38 8.99 7.62 15.24 60 9.91 10.52 10.54 11.15 9.02 9.63 9.65 10.26 8.89 16.51 65 11.18 11.79 11.81 12.42 10.29 10.90 10.92 11.53 17.78 70 12.45 13.06 13.08 13.69 11.56 12.17 12.19 12.80 10.16 19.05 75 13.72 14.33 14.35 14.96 12.83 13.44 13.46 14.07 11.43 20.32 80 14.99 15.60 15.62) 16.23 14.10 14.71 14.73 15.34 12.7 21.59 85 16.26 16.87 16.89 17.50 15.37 15.98 16.00 16.61 13.97 22.86 90 17.53 18.14 18.16 18.77 16.64 17.25 17.27 17.88 15.24 24.13 95 18.80 19.41 19.43 20.04 17.91 18.52 18.54 19.15 16.51 25.40 100 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

H

ヘッドスタイル - ツール使用 マイナス溝

H

ヘッドスタイル - 手動 平頭マイナス溝 ウィング 平頭 標準 材質・仕上げ スタッド： 鋼、亜鉛めっきまたはステンレス鋼 ファスナ選定手順： 1. リセプタクルを選択 427ページからリセプタクルを 選択してください 2. リテーナーとアクセサリを選択 416 - 417 ページから選択し、調整 値が必要か確認してください 3. スタッド長さを指定 選択したリセプタクル専用の計算式 から材料トータル厚(TMT)を算出し てください。次にスタッド長さ表を 参照し、選択したリセプタクルに対 応した列（A または B）からTMT範 囲を選定ください 4. スタッド品番を決定する ヘッドスタイル H、スタッド長さ K、材質 M を指定してください 例： D4-S6-300でリベットオンの場合、 表の列Aを参照 算出されるTMT値は5.2、よって K = 45です 鋼製、マイナス溝の場合、最終品 番は： D4-AJ6-45 より詳しい例は377ページを参照 ください 備考 ステンレス鋼製は、最小発注単位が 大きくなる場合があります。詳細は サウスコまでお問い合わせください

D4 - H 6 - K M

K 長さ 下の選定表から選んだ数字を入力 H ヘッドスタイル AJ マイナス溝 AJW ウィング FJ 平頭マイナス溝 M 材質 SS ステンレス鋼 （鋼、亜鉛めっきの場合は 省略）

実物大

実物大

Ø 3.35±0.07 7.92 14.56±0.38 H 34.92 23˚±2˚ 11.1 Ø 3.3 2 x リベット Ø 11.1 19.1 H 1.57 63.5 板ばね ばね Ø 11.1 TMT = P + F + (リテーナー調整値） F F F P P P TMT TMT TMT = P + F + 圧縮状態のガスケット ガスケット TMT = P + F TMT TMT = P + F + (リテーナー調整値） F F F P P P TMT TMT TMT = P + F + 圧縮状態のガスケット ガスケット TMT = P + F TMT スタッド リテーナー リセプタクル パネル フレーム リベット

82

85

D8

D9

D1

D4

D5

D7

NY

D7

NY

品番 H スタッド選定列 鋼 ステンレス鋼 D4-S6-275 D4-S6-275SS 6.99 A D4-S6-300 D4-S6-300SS 7.62 品番 H スタッド選 定列 D4-X441-310 7.87 B D4-X441-335 8.51 その他のオプションも選択可能です。 種類、品番、取付方法、仕様などは下 記ウェブサイトをご参照くだ

D4

DZUS

®

(ズース)

スタンダードクォーターターンファスナ

リセプタクル／サイズ6

材質・仕上げ 鋼、亜鉛めっきまたはステンレス鋼 備考 リセプタクルを選択後 426ページ の選定ガイドにしたがい品番を選 定ください。本製品には、列Aを適 用ください 材質・仕上げ 鋼、亜鉛めっき 備考 リセプタクルを選択後、426ページ の選定ガイドにしたがい品番を選 定ください。本製品には、列Bを適 用ください。 リベットオン 溶接プレート 品番 左表参照 品番 左表参照

427

取付ガイドライン

以下のSOUTHCO® 製品はセルフクリンチ式を採用してお

り、キャプティブファスナとしてパネルに簡単に取付けるこ

とができます。

• キャプティブスクリュ

• クォーターターンファスナ用リセプタクル

• ファストリードスクリュ用リセプタクル

• ばね式プランジャ

• キャプティブナット

• ねじ式インサート

SOUTHCO® セルフクリンチ製品

セルフクリンチ式のキャプティブファスナを正しく準備した取付用の下穴 に圧入すると、パネル材がファスナの溝に低温流動し、ファスナをパネル に保持します。 正しいプレスイン（圧入）取付のために：

材質：

パネル材質の硬さはSOUTHCO® 推奨値を超えないものを選びます。パ ネルが硬すぎるとファスナを正常に取付けることができません。

取付用下穴：

取付用穴の加工は、ドリル、パンチまたは鋳造された治具で行ってくだ さい。 • 穴端：取付穴の切り口上面はシャー プに保ち、破損が無いことを確認し てください。面取り・バリ取りをしな いでください。 • パンチ穴：クリアランスの少ないパ ンチとダイを使用して、ダレと破断 角度を最小にしてください。 • 穴径：ファスナを取付ける側のパネ ル表面の穴径を測定してください。 直径は各SOUTHCO® 製品に指定さ れた仕様範囲内にしてください。 - 穴が大きすぎる場合は、ファスナの溝に材質が十分流れ込まず、ファ スナが適切に保持されない場合があります。 - 穴が小さすぎる場合は、ファスナがが嵌合せず、取付が困難かつ不完 全になる場合があります。 • パネル端から穴までの距離：特に指定のない限り、推奨最小距離 は取付用穴直径の1.5倍です。 - 穴端に近すぎる距離で取付けると材料が逆方向に流れ、パネル端の 変形を招きます。穴端近くに取付ける場合は、パネル端に抑えを添え てください。

パネル厚：

取付穴位置のパネルの厚さは、サウスコが指定する最小推奨値またはそ れ以上にしてください。 パネル材が薄すぎると、パネルの変形やファスナの破損が起こる可能性 があります。 素早く簡単な取付のために：

取付方法：

適切なバックアップ治具を用い、製品ごとの推奨圧力にて圧入してくだ さい。 - 平行作動のプレスを使用してください。 - ファスナの頭部より大きい直径のパンチを使用してください。 取付圧力：正しく取付けるには、適切な力を均等に加えてください。取 付時の圧力は、パネルへのファスナ押込距離に影響を受けません。 - サウスコはハンマーの使用を推奨しません。ハンマーによる衝撃 は、不均等な力が加わるためパネル材をファスナの溝に完全に流動 することができません。 - 取付圧力は、用途・取付材質により異なります。 - 止めとなるツバ（カラー）がない部品は、ローレットの端がちょうど 見えなくなるまで押入れてください。

取付のタイミング：

パネルへのめっき処理または仕上げ完了後の取付を推奨します。 穴径は、仕上げまたはめっき処理前に仕様に合わせてください。 - 部品を過剰に押し込むと、パネル材が分離し保持力を減少させる可 能性があります。 パネル端 取付前 パネル 正しい取付法 押し込み過剰 取付用穴 直径 パネル 1.5 x Ø 最小 取付用中心線 口金 _ダレ 口金 口金 口金 パネル パネル 溝に入り込む 材質部分 取付用穴 パネルのダイ側 材質 厚さ パネルの パンチ側 パネル この部分のパネル材が、 パネルの他の部分から分離。 パネル端 取付前 パネル 正しい取付法 押し込み過剰 取付用穴 直径 パネル 1.5 x Ø 最小 取付用中心線 口金 _ダレ 口金 口金 口金 パネル パネル 溝に入り込む 材質部分 取付用穴 パネルのダイ側 材質 厚さ パネルの パンチ側 パネル パネル端 取付前 パネル 正しい取付法 押し込み過剰 取付用穴 直径 パネル 1.5 x Ø 最小 取付用中心線 口金 _ダレ 口金 口金 口金 パネル パネル 溝に入り込む 材質部分 取付用穴 パネルのダイ側 材質 厚さ パネルの パンチ側 パネル この部分のパネル材が、 パネルの他の部分から分離。 パネル端 取付前 パネル 正しい取付法 押し込み過剰 取付用穴 直径 パネル 1.5 x Ø 最小 取付用中心線 口金 _ダレ 口金 口金 口金 パネル パネル 溝に入り込む 材質部分 取付用穴 パネルのダイ側 材質 厚さ パネルの パンチ側 パネル この部分のパネル材が、 パネルの他の部分から分離。 パネル端 取付前 パネル 正しい取付法 押し込み過剰 取付用穴 直径 パネル 1.5 x Ø 最小 取付用中心線 口金 _ダレ 口金 口金 口金 パネル パネル 溝に入り込む 材質部分 取付用穴 パネルのダイ側 材質 厚さ パネルの パンチ側 パネル この部分のパネル材が、 パネルの他の部分から分離。
