Cisco ASR 9000
シリーズ
アグリゲーション
サービ
ス
ルータ
インターフェイスおよびハードウェア
コン
ポーネント
コマンド
リファレンス
Cisco ASR 9000 Series Aggregation Services Router Interface
and Hardware Component Command Reference
リリース
3.7.2
【注意】シスコ製品をご使用になる前に、安全上の注意
（
www.cisco.com/jp/go/safety_warning/
）をご確認ください。
本書は、米国シスコシステムズ発行ドキュメントの参考和訳です。
米国サイト掲載ドキュメントとの差異が生じる場合があるため、
正式な内容については米国サイトのドキュメントを参照ください。
また、契約等の記述については、弊社販売パートナー、または、
弊社担当者にご確認ください。
このマニュアルに記載されている仕様および製品に関する情報は、予告なしに変更されることがあります。このマニュアルに記載されている表現、情報、および推奨事項 は、すべて正確であると考えていますが、明示的であれ黙示的であれ、一切の保証の責任を負わないものとします。このマニュアルに記載されている製品の使用は、すべ てユーザ側の責任になります。 対象製品のソフトウェアライセンスおよび限定保証は、製品に添付された『Information Packet』に記載されています。添付されていない場合には、代理店にご連絡ください。The Cisco implementation of TCP header compression is an adaptation of a program developed by the University of California, Berkeley (UCB) as part of UCB's public domain version of the UNIX operating system.All rights reserved.Copyright © 1981, Regents of the University of California.
ここに記載されている他のいかなる保証にもよらず、各社のすべてのマニュアルおよびソフトウェアは、障害も含めて「現状のまま」として提供されます。シスコシステ ムズおよびこれら各社は、商品性の保証、特定目的への準拠の保証、および権利を侵害しないことに関する保証、あるいは取引過程、使用、取引慣行によって発生する保 証をはじめとする、明示されたまたは黙示された一切の保証の責任を負わないものとします。 いかなる場合においても、シスコシステムズおよびその供給者は、このマニュアルの使用または使用できないことによって発生する利益の損失やデータの損傷をはじめと する、間接的、派生的、偶発的、あるいは特殊な損害について、あらゆる可能性がシスコシステムズまたはその供給者に知らされていても、それらに対する責任を一切負 わないものとします。
CCDE, CCSI, CCENT, Cisco Eos, Cisco HealthPresence, the Cisco logo, Cisco Lumin, Cisco Nexus, Cisco Nurse Connect
,
Cisco Stackpower, Cisco StadiumVision, Cisco TelePresence, Cisco WebEx, DCE, and Welcome to the Human Network are trademarks; Changing the Way We Work, Live, Play, and Learn and Cisco Store are service marks; and Access Registrar, Aironet, AsyncOS, Bringing the Meeting To You, Catalyst, CCDA, CCDP, CCIE, CCIP, CCNA, CCNP, CCSP, CCVP, Cisco, the Cisco Certified Internetwork Expert logo, Cisco IOS, Cisco Press, Cisco Systems, Cisco Systems Capital, the Cisco Systems logo, Cisco Unity, Collaboration Without Limitation, EtherFast, EtherSwitch, Event Center, Fast Step, Follow Me Browsing, FormShare, GigaDrive, HomeLink, Internet Quotient, IOS, iPhone, iQuick Study, IronPort, the IronPort logo, LightStream, Linksys, MediaTone, MeetingPlace, MeetingPlace Chime Sound, MGX, Networkers, Networking Academy, Network Registrar, PCNow, PIX, PowerPanels, ProConnect, ScriptShare, SenderBase, SMARTnet, Spectrum Expert, StackWise, The Fastest Way to Increase Your Internet Quotient, TransPath, WebEx, and the WebEx logo are registered trademarks of Cisco Systems, Inc. and/or its affiliates in the United States and certain other countries.All other trademarks mentioned in this document or website are the property of their respective owners. The use of the word partner does not imply a partnership relationship between Cisco and any other company. (0903R)
このマニュアルで使用している IP アドレスは、実際のアドレスを示すものではありません。マニュアル内の例、コマンド出力、および図は、説明のみを目的として使用 されています。説明の中に実際のアドレスが使用されていたとしても、それは意図的なものではなく、偶然の一致によるものです。
Cisco ASR 9000 シリーズ アグリゲーション サービス ルータ インターフェイスおよびハードウェア コンポーネント コマンド リファレンス © 2009 Cisco Systems, Inc.
All rights reserved.
Copyright © 2009–2010, シスコシステムズ合同会社. All rights reserved.
C O N T E N T S
はじめに
HR-vii
Cisco ASR 9000
シリーズ ルータの診断コマンド
HR-9
diagnostic bootup level
HR-10
diagnostic monitor
HR-12
diagnostic monitor interval
HR-14
diagnostic monitor syslog
HR-16
diagnostic monitor threshold
HR-17
diagnostic ondemand action-on-failure
HR-19
diagnostic ondemand iterations
HR-21
diagnostic schedule
HR-22
diagnostic start
HR-24
diagnostic stop
HR-26
show diag
HR-28
show diagnostic bootup level
HR-32
show diagnostic content
HR-33
show diagnostic ondemand settings
HR-36
show diagnostic result
HR-37
show diagnostic schedule
HR-41
show diagnostic status
HR-43
Cisco ASR 9000
シリーズ ルータのイーサネット
インターフェイス
コマンド
HR-45
carrier-delay
HR-46
clear ethernet cfm ccm-learning-database
HR-48
clear ethernet cfm interfaces
HR-49
clear ethernet cfm local meps
HR-50
clear ethernet cfm interfaces
HR-52
clear ethernet cfm peer meps
HR-53
clear ethernet cfm traceroute-cache
HR-55
clear ethernet oam statistics
HR-56
Contents
ethernet cfm mep domain
HR-60
ethernet cfm traceroute cache
HR-61
ethernet cfm traceroute cache hold-time
HR-62
ethernet cfm traceroute cache size
HR-63
ethernet oam loopback
HR-65
flow-control
HR-66
interface GigabitEthernet
HR-68
interface TenGigE
HR-70
l2protocol (Ethernet)
HR-72
l2transport (Ethernet)
HR-74
loopback (Ethernet)
HR-76
mac-accounting
HR-78
mac-address (Ethernet)
HR-79
negotiation auto
HR-80
packet-gap non-standard
HR-81
ping ethernet cfm
HR-82
show controllers (Ethernet)
HR-84
show ethernet cfm ccm-learning-database
HR-103
show ethernet cfm configuration-errors
HR-104
show ethernet cfm interfaces statistics
HR-105
show ethernet cfm interfaces status
HR-107
show ethernet cfm local maintenance-points
HR-109
show ethernet cfm local maintenance-points
HR-111
show ethernet cfm local meps
HR-112
show ethernet cfm peer meps
HR-113

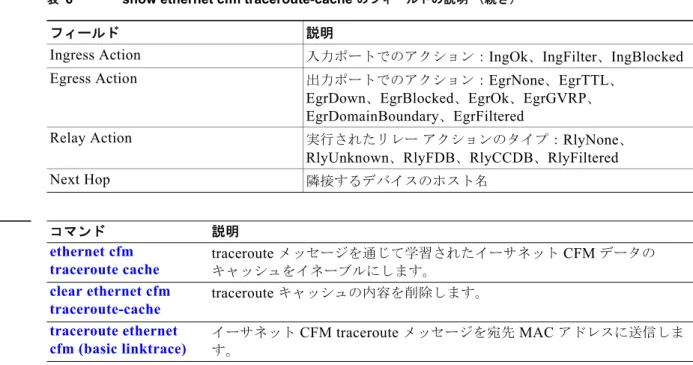

show ethernet cfm traceroute-cache
HR-115
show ethernet oam configuration
HR-117
show ethernet oam discovery
HR-119
show mac-accounting (Ethernet)
HR-121
show spanning-tree mst
HR-123
traceroute ethernet cfm (basic linktrace)
HR-126
traceroute ethernet cfm (exploratory linktrace)
HR-128
Cisco ASR 9000 シリーズ ルータのグローバル インターフェイス コマンド
HR-131
bandwidth (global)
HR-132
Contents
dampening
HR-136
interface (global)
HR-138
mtu
HR-140
show im dampening
HR-142
show interfaces
HR-144
shutdown (global)
HR-151
Cisco ASR 9000 シリーズ ルータの内部イーサネット制御ネットワーク コマンド
HR-153
clear controller backplane ethernet location statistics
HR-154
show controllers backplane ethernet local brief
HR-155
show controllers backplane ethernet local clients
HR-156
show controllers backplane ethernet local detail
HR-158
show controllers backplane ethernet local multicast groups
HR-160
show controllers backplane ethernet location brief
HR-162
show controllers backplane ethernet location clients
HR-164
show controllers backplane ethernet location detail
HR-166
show controllers backplane ethernet location multicast groups
HR-169
show controllers switch ports
HR-171
show controllers switch stats
HR-172
show spantree
HR-174
spantree
HR-176
Cisco ASR 9000 シリーズ ルータのリンク バンドリング コマンド
HR-179
bundle id
HR-180
bundle-hash
HR-182
bundle maximum-active links
HR-184
bundle minimum-active bandwidth
HR-186
bundle minimum-active links
HR-187
bundle port-priority
HR-188
clear lacp counters
HR-190
interface Bundle-Ether
HR-191
lacp period short
HR-192
lacp system-priority
HR-193
show bundle Bundle-Ether
HR-194
show lacp bundle
HR-202
Contents
show lacp system-id
HR-208
Cisco ASR 9000 シリーズ ルータの管理イーサネット
インターフェイスのコマンド
HR-211
duplex (Management Ethernet)
HR-212
interface MgmtEth
HR-214
mac-address (Management Ethernet)
HR-216
speed (Management Ethernet)
HR-217
Cisco ASR 9000 シリーズ ルータの VLAN サブインターフェイス コマンド
HR-219
dot1q native vlan
HR-220
dot1q tunneling ethertype 0x9100
HR-222
dot1q tunneling ethertype 0x9200
HR-224
dot1q vlan
HR-226
interface (VLAN)
HR-228
l2protocol (VLAN)
HR-230
Index
はじめに
『
Cisco ASR 9000 シリーズ アグリゲーション サービス ルータ インターフェイスおよびハードウェア コ
ンポーネント
コマンド リファレンス
』では、
Cisco ASR 9000
シリーズ アグリゲーション サービ
ス ルータのインターフェイスおよびハードウェアの設定に関連するコマンドについて説明します。
ここで説明する内容は、次のとおりです。
•
マニュアルの変更履歴
•
マニュアルの入手方法およびテクニカル
サポート
マニュアルの変更履歴
表
1
に、このマニュアルの初版印刷以降に加えられた技術的な変更内容を示します。
マニュアルの入手方法およびテクニカル
サポート
マニュアルの入手方法、テクニカル
サポート、その他の有用な情報について、次の
URL
で、毎月更新
される『
What's New in Cisco Product Documentation
』を参照してください。シスコの新規および改訂
版の技術マニュアルの一覧も示されています。
http://www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html
『
What's New in Cisco Product Documentation
』は
RSS
フィードとして購読できます。また、リーダー
アプリケーションを使用してコンテンツがデスクトップに直接配信されるように設定することもできま
す。
RSS
フィードは無料のサービスです。シスコは現在、
RSS
バージョン
2.0
をサポートしています。
表
1
マニュアルの変更履歴リビジョン
日付
変更点
Cisco ASR 9000
シリーズ ルータの診断コマ
ンド
ここでは、
Cisco IOS XR
ソフトウェアが稼動している
Cisco ASR 9000
シリーズ アグリゲーショ
Cisco ASR 9000 シリーズ ルータの診断コマンド diagnostic bootup level
diagnostic bootup level
カードを起動するための診断を設定するには、管理設定モードで
diagnostic bootup level
コマンドを
使用します。指定したコマンドをコンフィギュレーション
ファイルから削除してシステムをデフォル
トの状態に戻すには、このコマンドの
no
形式を使用します。
diagnostic bootup level {bypass | complete | minimal} location node-id
no diagnostic bootup level {bypass | complete | minimal} location node-id
シンタックスの説明
デフォルト
デフォルトのブートアップ診断レベルは、
RSP
の場合は
minimal
で、ライン
カードの場合は
bypass
で
す。
コマンド
モード
管理設定
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ
グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA
管理者に連絡してください。
カードの起動時に実行する診断のレベルを指定するには、
diagnostic bootup level
コマンドを使用しま
す。
新しいレベルは、次回のリロード時、または次に
Online Insertion and Removal
（
OIR;
活性挿抜）が行
われたときに実施されます。
ブートアップ診断レベルを「最小限」または「完全」に設定したり、ブートアップ診断をすべて省略す
ることができます。完全なブートアップ診断テスト実行するには、
complete
キーワードを使用します。
最小限のブートアップ診断テストを実行するには、
minimal
キーワードを使用します。診断テストを
すべて省略するには、
bypass
キーワードを使用します。
（注）
node-id
引数を使用してノードを指定するには、
rack/slot/module
の形式を使用します。たとえば、
0/0/CPU0
、
0/2/CPU0
、および
0/7/CPU0
は、ライン
カードの完全修飾された場所指定で、
0/RSP0/CPU0
は、ルート
スイッチ
プロセッサおよび
Cisco ASR 9000
シリーズ ルータ上のルート
ス
イッチ
プロセッサの完全修飾された場所指定です。
bypass
ブートアップ時に診断を省略するように指定します。
complete
ブートアップ時に完全な診断を実行するように指定します。
minimal
ブートアップ時に最小限の診断を実行するように指定します。
location node-id
カードを指定します。
node-id
引数は、
rack/slot/module
の形式で入
力します。
リリース
変更内容
Cisco ASR 9000 シリーズ ルータの診断コマンド
diagnostic bootup level
タスク
ID
例
次に、
0/1/cpu0
に最小限のブートアップ診断を設定する例を示します。
RP/0/RSP0/CPU0:router(admin-config)# diagnostic bootup level minimal location 0/1/cpu0
関連コマンド
タスク
ID
動作
diag
読み取り、書き込み
コマンド
説明
show diagnostic
bootup level
指定された場所に設定されている現在のブートアップ
レベルを表示します。
show diagnostic
content
テスト
ID
、テスト属性、サポート対象テスト
レベルを、テストごとに、お
よびすべてのコンポーネントに対して、表示します。
Cisco ASR 9000 シリーズ ルータの診断コマンド diagnostic monitor
diagnostic monitor
指定した場所にヘルス
モニタリング診断テストを設定するには、管理設定モードで
diagnostic
monitor
コマンドを使用します。指定したコマンドをコンフィギュレーション
ファイルから削除して
システムをデフォルトの状態に戻すには、このコマンドの
no
形式を使用します。
diagnostic monitor location node-id test {id | test-name} [disable]
no diagnostic monitor location node-id test {id | test-name} [disable]
シンタックスの説明
デフォルト
各テストのデフォルト値を表示するには、診断イメージを最初にインストールするときに
show
diagnostic content
コマンドを使用します。デフォルト値はテストごとに異なることがあります。
コマンド
モード
管理設定
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ
グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA
管理者に連絡してください。
指定の場所で指定のテストに対するヘルス
モニタリング診断テストをイネーブルまたはディセーブル
にするには、
diagnostic monitor
コマンドを使用します。
デフォルトでイネーブルに設定されているヘルス
モニタリング診断テストをディセーブルにするには、
disable
キーワードを使用します。たとえば、テスト
1
がデフォルトでイネーブルに設定されている場
合、
disable
キーワードを使用すると、診断テストがディセーブルになります。このコマンドの
no
形
式を使用すると、テストはデフォルトの状態であるイネーブルに設定されます。
（注）
node-id
引数を使用してノードを指定するには、
rack/slot/module
の形式を使用します。たとえば、
0/0/CPU0
、
0/2/CPU0
、および
0/7/CPU0
は、ライン
カードの完全修飾された場所指定で、
0/RSP0/CPU0
は、ルート
スイッチ
プロセッサおよび
Cisco ASR 9000
シリーズ ルータ上のルート
ス
イッチ
プロセッサの完全修飾された場所指定です。
node-id
診断モニタリングをイネーブルにする場所。
node-id
引数は、
rack/slot/module
の形式で入力します。
test {id | test-name}
診断テスト選択を指定します。次のテスト選択を使用できます。
• id - show diagnostic content
コマンドで表示されるテスト
ID
。
• test-name -
テストの名前。
disable
指定された場所に対する診断モニタリングをディセーブルにします。
リリース
変更内容
Cisco ASR 9000 シリーズ ルータの診断コマンド
diagnostic monitor
タスク
ID
例
次に、
0/1/cpu0
に対するヘルス
モニタリング診断テストをイネーブルにする例を示します。
RP/0/RSP0/CPU0:router(admin-config)# diagnostic monitor location 0/1/cpu0 test 1
関連コマンド
タスク
ID
動作
diag
読み取り、書き込み
コマンド
説明
show diagnostic
content
テスト
ID
、テスト属性、サポート対象テスト
レベルを、テストごとに、お
よびすべてのコンポーネントに対して、表示します。
Cisco ASR 9000 シリーズ ルータの診断コマンド diagnostic monitor interval
diagnostic monitor interval
指定の場所に対して指定の間隔でヘルス
モニタリング診断テストを実行するように設定するには、管
理設定モードで
diagnostic monitor interval
コマンドを使用します。指定したコマンドをコンフィ
ギュレーション
ファイルから削除してシステムをデフォルトの状態に戻すには、このコマンドの
no
形
式を使用します。
diagnostic monitor interval location node-id test {id | test-name} number-of-days
hour:minutes:seconds.milliseconds
no diagnostic monitor interval location node-id test {id | test-name} number-of-days
hour:minutes:seconds.milliseconds
シンタックスの説明
デフォルト
各テストのデフォルト値を表示するには、診断イメージを最初にインストールするときに
show
diagnostic content
コマンドを使用します。デフォルト値はテストごとに異なることがあります。
コマンド
モード
管理設定
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ
グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA
管理者に連絡してください。
指定の場所で指定のテストのヘルス
モニタリング間隔を設定するには、
diagnostic monitor interval
コマンドを使用します。このコマンドの
no
形式を使用すると、間隔がデフォルトの設定にリセットさ
れます。ヘルス
モニタリングをイネーブルにするには、
diagnostic monitor
コマンドを使用します。
location node-id
場所を指定します。
node-id
引数は、
rack/slot/module
の形式で入力
します。
test {id | test-name}
診断テスト選択を指定します。次のテスト選択を使用できます。
• id -
テスト
ID
。
• test-name - show diagnostic content
コマンドで表示されるテス
ト名。
number-of-days
hour:minutes:seconds.millisec
onds
各テストの実行間隔。
number-of-days
引数にはテスト間隔の日数を指定します。
hour:minutes:seconds.milliseconds
引数には間隔を指定します。
hour
には
0
～
23
の範囲の数値を、
minutes
には
0
～
59
の範囲の数
値を、
seconds
には
0
～
59
の範囲の数値を、
milliseconds
には
0
～
999
の範囲の数値をそれぞれ指定します。
リリース
変更内容
リリース
3.7.2
このコマンドは
Cisco ASR 9000
シリーズ ルータに追加されました。
Cisco ASR 9000 シリーズ ルータの診断コマンド
diagnostic monitor interval
（注）
node-id
引数を使用してノードを指定するには、
rack/slot/module
の形式を使用します。たとえば、
0/0/CPU0
、
0/2/CPU0
、および
0/7/CPU0
は、ライン
カードの完全修飾された場所指定で、
0/RSP0/CPU0
は、ルート
スイッチ
プロセッサおよび
Cisco ASR 9000
シリーズ ルータ上のルート
ス
イッチ
プロセッサの完全修飾された場所指定です。
タスク
ID
例
次に、
0/1/cpu0
に対して
1
時間
2
分
3
秒
4
ミリ秒の間隔でヘルス
モニタリング診断テストを実行する
ように設定する例を示します。
RP/0/RSP0/CPU0:router(admin-config)# diagnostic monitor interval location 0/1/cpu0 test 1
0 1:2:3.4
関連コマンド
タスク
ID
動作
diag
読み取り、書き込み
コマンド
説明
diagnostic monitor
指定の場所で指定のテストに対するヘルス
モニタリング診断テストをイ
ネーブルまたはディセーブルにします。
show diagnostic
content
テスト
ID
、テスト属性、サポート対象テスト
レベルを、テストごとに、お
よびすべてのコンポーネントに対して、表示します。
Cisco ASR 9000 シリーズ ルータの診断コマンド diagnostic monitor syslog
diagnostic monitor syslog
ヘルス
モニタリング
テストに失敗した場合に、
Syslog
メッセージの生成をイネーブルにするには、管
理設定モードで
diagnostic monitor syslog
コマンドを使用します。指定したコマンドをコンフィギュ
レーション
ファイルから削除してシステムをデフォルトの状態に戻すには、このコマンドの
no
形式を
使用します。
diagnostic monitor syslog
no diagnostic monitor syslog
シンタックスの説明
このコマンドには、引数またはキーワードはありません。
デフォルト
Syslog
はディセーブルです。
コマンド
モード
管理設定
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ
グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA
管理者に連絡してください。
ヘルス
モニタリング
テストに失敗した場合に、
Syslog
メッセージの生成をイネーブルにするには、
diagnostic monitor syslog
コマンドを使用します。
タスク
ID
例
次に、
Syslog
メッセージの生成をイネーブルにする例を示します。
RP/0/RSP0/CPU0:router(admin-config)# diagnostic monitor syslog
関連コマンド
リリース
変更内容
リリース
3.7.2
このコマンドは
Cisco ASR 9000
シリーズ ルータに追加されました。
タスク
ID
動作
diag
読み取り、書き込み
コマンド
説明
show diagnostic
content
テスト
ID
、テスト属性、サポート対象テスト
レベルを、テストごとに、
およびすべてのコンポーネントに対して、表示します。
Cisco ASR 9000 シリーズ ルータの診断コマンド
diagnostic monitor threshold
diagnostic monitor threshold
ヘルス
モニタリング診断テストの失敗のしきい値を設定するには、管理設定モードで
diagnostic
monitor threshold
コマンドを使用します。指定したコマンドをコンフィギュレーション
ファイルから
削除してシステムをデフォルトの状態に戻すには、このコマンドの
no
形式を使用します。
diagnostic monitor threshold location node-id test {id | test-name} failure count failures
no diagnostic monitor threshold location node-id test {id | test-name} failure count
failures
シンタックスの説明
デフォルト
各テストのデフォルト値を表示するには、診断イメージを最初にインストールするときに
show
diagnostic content
コマンドを使用します。デフォルト値はテストごとに異なることがあります。
コマンド
モード
管理設定
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ
グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA
管理者に連絡してください。
ヘルス
モニタリング診断テストの失敗のしきい値を指定するには、
diagnostic monitor threshold
コマ
ンドを使用します。
（注）
node-id
引数を使用してノードを指定するには、
rack/slot/module
の形式を使用します。たとえば、
0/0/CPU0
、
0/2/CPU0
、および
0/7/CPU0
は、ライン
カードの完全修飾された場所指定で、
0/RSP0/CPU0
は、ルート
スイッチ
プロセッサおよび
Cisco ASR 9000
シリーズ ルータ上のルート
ス
イッチ
プロセッサの完全修飾された場所指定です。
タスク
ID
location node-id
場所を指定します。
node-id
引数は、
rack/slot/module
の形式で入力
します。
test {id | test-name}
診断テスト選択を指定します。次のテスト選択を使用できます。
• id -
テスト
ID
。
• test-name - show diagnostic content
コマンドで表示されるテス
ト名。
failure count failures
テスト失敗の許容回数を指定します。範囲は
1
～
99
です。
リリース
変更内容
リリース
3.7.2
このコマンドは
Cisco ASR 9000
シリーズ ルータに追加されました。
Cisco ASR 9000 シリーズ ルータの診断コマンド diagnostic monitor threshold
例
次に、
0/1/cpu0
に対するテストの失敗のしきい値を
35
に設定する例を示します。
RP/0/RSP0/CPU0:router(admin-config)# diagnostic monitor threshold location 0/1/cpu0 test 1
failure count 35
関連コマンド
コマンド
説明
show diagnostic
content
テスト
ID
、テスト属性、サポート対象テスト
レベルを、テストごとに、お
よびすべてのコンポーネントに対して、表示します。
Cisco ASR 9000 シリーズ ルータの診断コマンド
diagnostic ondemand action-on-failure
diagnostic ondemand action-on-failure
diagnostic start
コマンドによるテストの実行をいつ中止するかを設定するには、管理
EXEC
モードで
diagnostic ondemand action-on-failure
コマンドを使用します。このコマンドは、
diagnostic
ondemand iteration
コマンドと組み合わせて使用します。
diagnostic ondemand action-on-failure {continue failure-count | stop}
シンタックスの説明
デフォルト
failure-count: 0
コマンド
モード
管理
EXEC
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ
グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA
管理者に連絡してください。
テストが失敗した場合にテストの実行を中止するかどうか、またはいつ中止するかを指定するには、
diagnostic ondemand action-on-failure
コマンドを使用します。このコマンドは、
diagnostic
ondemand iterations
コマンドと組み合わせて使用します。
タスク
ID
continue failure-count
失敗回数が指定の
failure-count
に達するまでテストの実行を続行す
るように指定します。範囲は
0
～
65534
です。
failure-count
に
0
を
指定した場合、失敗回数に関係なく、反復処理がすべて完了するま
で実行は中止されません。
stop
テストが初めて失敗するとすぐに実行を中止します。
リリース
変更内容
リリース
3.7.2
このコマンドは
Cisco ASR 9000
シリーズ ルータに追加されました。
タスク
ID
動作
diag
読み取り、書き込み
Cisco ASR 9000 シリーズ ルータの診断コマンド diagnostic ondemand action-on-failure
例
次に、テストが失敗したときのアクションを中止に設定する例を示します。
RP/0/RSP0/CPU0:router(admin)# diagnostic ondemand action-on-failure stop
関連コマンド
コマンド
説明
diagnostic ondemand
iterations
diagnostic start
コマンドを入力するときに、指定のテストを実行する回数
を指定します。
diagnostic start
指定された診断テストを、
diagnostic ondemand iteration
コマンドで設定
された反復回数だけ実行します。
Cisco ASR 9000 シリーズ ルータの診断コマンド
diagnostic ondemand iterations
diagnostic ondemand iterations
diagnostic start
コマンドで指定したテストを繰り返し実行する回数を指定するには、管理
EXEC
モー
ドで
diagnostic ondemand iterations
コマンドを使用します。
diagnostic ondemand iterations count
シンタックスの説明
デフォルト
count: 1
コマンド
モード
管理
EXEC
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ
グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA
管理者に連絡してください。
指定したオンデマンド
テストの実行回数を指定するには、
diagnostic ondemand iterations
コマンド
を使用します。オンデマンド
テストを指定するには、
diagnostic start
コマンドを使用します。
タスク
ID
例
次に、反復回数を
12
に設定する例を示します。
RP/0/RSP0/CPU0:router(admin)# diagnostic ondemand iterations 12
関連コマンド
count
指定したオンデマンド
テストの反復回数。範囲は
1
～
999
です。
リリース
変更内容
リリース
3.7.2
このコマンドは
Cisco ASR 9000
シリーズ ルータに追加されました。
タスク
ID
動作
diag
読み取り、書き込み
コマンド
説明
diagnostic ondemand
action-on-failure
失敗した場合に中止するかどうか、またはいつ中止するかを指定します。
diagnostic start
指定された診断テストを、
diagnostic ondemand iteration
コマンドで設定
された反復回数だけ実行します。
Cisco ASR 9000 シリーズ ルータの診断コマンド diagnostic schedule
diagnostic schedule
診断スケジュールを設定するには、管理設定モードで
diagnostic schedule
コマンドを使用します。診
断スケジュールをディセーブルにするには、このコマンドの
no
形式を使用します。
diagnostic schedule location node-id test {id | all | non-disruptive} {daily | on month day
year | weekly day-of-week} hour:minute
no diagnostic schedule location node-id test {id | all} {daily | on month day year | weekly
day-of-week} hour:minute
シンタックスの説明
デフォルト
デフォルトの動作または値はありません。
コマンド
モード
管理設定
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ
グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA
管理者に連絡してください。
指定した場所に対して診断テストをスケジューリングするには、
diagnostic schedule
コマンドを使用
します。
location node-id
指定した場所に対して診断テストをスケジューリングします。
node-id
引数
は、
rack/slot/module
の形式で入力します。
test
特定の診断テストまたはすべての診断テストを指定します。
id
show diagnostic content
コマンドで表示されるテスト
ID
またはテスト
ID
の一覧。次に示すように、セミコロン（
;
）で区切って複数のテストを指定
したり、ハイフン（
-
）で区切って日付範囲を指定することができます。
• x;y-z (
例：
1; 3-4
または
1;3;4)
all
すべてのテストを指定します。
non-disruptive
稼動を妨げないテスト
スイートを指定します
[
属性
= N]
。
daily
毎日のスケジューリングを指定します。
on month day year
正確な日付をスケジューリングします。
weekly day-of-week
毎週のスケジューリングを指定します。曜日名を入力するか、曜日を示す
0
～
6
の範囲の数値を入力します（
0
は当日）。
hour:minute
スケジューリングされた開始時間。
hour
は
0
～
23
の範囲の数値で、
minute
は
0
～
59
の範囲の数値です。
リリース
変更内容
リリース
3.7.2
このコマンドは
Cisco ASR 9000
シリーズ ルータに追加されました。
Cisco ASR 9000 シリーズ ルータの診断コマンド
diagnostic schedule
（注）
node-id
引数を使用してノードを指定するには、
rack/slot/module
の形式を使用します。たとえば、
0/0/CPU0
、
0/2/CPU0
、および
0/7/CPU0
は、ライン
カードの完全修飾された場所指定で、
0/RSP0/CPU0
は、ルート
スイッチ
プロセッサおよび
Cisco ASR 9000
シリーズ ルータ上のルート
ス
イッチ
プロセッサの完全修飾された場所指定です。
Cisco IOS XR
診断の実行の詳細については、『
Cisco IOS XR Diagnostics
』を参照してください。
タスク
ID
例
次に、診断テストをスケジューリングする例を示します。
RP/0/RSP0/CPU0:router# admin
RP/0/RSP0/CPU0:router(admin)# configure
RP/0/RSP0/CPU0:router(admin-config)# diagnostic schedule location 0/0/CPU0 test all daily
12:30
関連コマンド
タスク
ID
動作
diag
読み取り、書き込み
コマンド
説明
show diagnostic
schedule
指定された場所の診断スケジュールを表示します。
Cisco ASR 9000 シリーズ ルータの診断コマンド diagnostic start
diagnostic start
指定した診断テストを実行するには、管理
EXEC
モードで
diagnostic start
コマンドを使用します。
diagnostic start location node-id test {id | all | non-disruptive}
シンタックスの説明
デフォルト
デフォルトの動作または値はありません。
コマンド
モード
管理
EXEC
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA 管理者に連絡してください。
指定したカードに対して診断テストを実行するには、
diagnostic start
コマンドを使用します。
（注）
node-id
引数を使用してノードを指定するには、
rack/slot/module
の形式を使用します。たとえば、
0/0/CPU0
、
0/2/CPU0
、および
0/7/CPU0
は、ライン
カードの完全修飾された場所指定で、
0/RSP0/CPU0
は、ルート
スイッチ
プロセッサおよび
Cisco ASR 9000
シリーズ ルータ上のルート
ス
イッチ
プロセッサの完全修飾された場所指定です。
Cisco IOS XR
診断の実行の詳細については、『
Cisco IOS XR Diagnostics
』を参照してください。
タスク
ID
location node-id
指定した場所に対して診断テストを実行します。
node-id
引数は、
rack/slot/module
の形式で入力します。
test
特定の診断テストまたはすべての診断テストを指定します。
id
show diagnostic content
コマンドで表示されるテスト
ID
またはテスト
ID
の一覧。次に示すように、セミコロン（
;
）で区切って複数のテストを指定
したり、ハイフン（
-
）で区切って日付範囲を指定することができます。
• x;y-z (
例：
1; 3-4
または
1;3;4)
all
すべてのテストを指定します。
non-disruptive
稼動を妨げないテスト
スイートを指定します
[
属性
= N]
。
リリース
変更内容
リリース
3.7.2
このコマンドは
Cisco ASR 9000
シリーズ ルータに追加されました。
タスク
ID
動作
diag
実行
Cisco ASR 9000 シリーズ ルータの診断コマンド
diagnostic start
例
次に、指定した場所に対して完全な診断テストを実行する例を示します。
RP/0/RSP0/CPU0:router# admin
RP/0/RSP0/CPU0:router(admin)# diagnostic start location 0/0/CPU0 test all
関連コマンド
コマンド
説明
Cisco ASR 9000 シリーズ ルータの診断コマンド diagnostic stop
diagnostic stop
ノードで実行されている診断テストを中止するには、管理
EXEC
モードで
diagnostic stop
コマンドを
使用します。
diagnostic stop location node-id
シンタックスの説明
デフォルト
デフォルトの動作または値はありません。
コマンド
モード
管理
EXEC
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA 管理者に連絡してください。
指定したノードで診断テストを中止するには、
diagnostic stop
コマンドを使用します。このコマンド
は、スケジューリングされているテスト、エラーが発生しているテスト、または完了していないテスト
に対して使用します。
（注）
node-id
引数を使用してノードを指定するには、
rack/slot/module
の形式を使用します。たとえば、
0/0/CPU0
、
0/2/CPU0
、および
0/7/CPU0
は、ライン
カードの完全修飾された場所指定で、
0/RSP0/CPU0
は、ルート
スイッチ
プロセッサおよび
Cisco ASR 9000
シリーズ ルータ上のルート
ス
イッチ
プロセッサの完全修飾された場所指定です。
Cisco IOS XR
診断の実行の詳細については、『
Cisco IOS XR Diagnostics
』を参照してください。
タスク
ID
location node-id
指定した場所に対する診断テストを中止します。
node-id
引数は、
rack/slot/module
の形式で入力します。
リリース
変更内容
リリース
3.7.2
このコマンドは
Cisco ASR 9000
シリーズ ルータに追加されました。
タスク
ID
動作
Cisco ASR 9000 シリーズ ルータの診断コマンド
diagnostic stop
例
次に、診断テスト
プロセスを中止する例を示します。
RP/0/RSP0/CPU0:router# admin
RP/0/RSP0/CPU0:router(admin)# diagnostic stop location 0/0/CPU0
関連コマンド
コマンド
説明
diagnostic start
指定された診断テストを、
diagnostic ondemand iteration
コマンドで設定
された反復回数だけ実行します。
Cisco ASR 9000 シリーズ ルータの診断コマンド show diag
show diag
ルータ内の各ノードのソフトウェアおよびハードウェアに関する詳細を表示するには、該当するモード
で
show diag
コマンドを使用します。
EXEC
モードの場合
show diag [node-id] [details | eeprom-info | power-regs | summary]
管理
EXEC
モードの場合
show diag [node-id] [[chassis | fans | power-supply] [eeprom-info] | details | summary]
シンタックスの説明
デフォルト
ルータに取り付けられているすべてのノードの診断が表示されます。
コマンド
モード
EXEC
管理
EXEC
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ
グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA
管理者に連絡してください。
node-id
（任意）情報を表示するノードを指定します。
node-id
引数は、
rack/slot/module
の形式で入力します。
特定のテスト結果を指定するには、
node-id
引数のあとに次のオプションの
キーワードを入力します。
• details
• eeprom-info
• power-regs
• summary
details
（任意）現在のノードの詳細な診断情報を表示します。
eeprom-info
（任意）
EEPROM
からのフィールド診断結果を表示します。
power-regs
（任意）電源レジスタからのフィールド診断結果を表示します。
summary
（任意）システム内のすべてのノードに関する診断結果の概要を表示します。
chassis-info
（任意）シャーシに関する情報を表示します。
fans
（任意）ファン
トレイに関する情報を表示します。
power-supply
（任意）電源装置に関する情報を表示します。
リリース
変更内容
リリース
3.7.2
このコマンドは
Cisco ASR 9000
シリーズ ルータに追加されました。
Cisco ASR 9000 シリーズ ルータの診断コマンド
show diag
show diag
コマンドを実行すると、各ノードのハードウェア
コンポーネントと、各ノードで実行され
ているソフトウェアのステータスに関する詳細情報が表示されます。
タスク
ID
例
次に、
Cisco ASR 9000
シリーズ ルータで
show diag details
コマンドを実行した場合の出力例の一部
を示します。
RP/0/RSP0/CPU0:router#show diag details
NODE module 0/RSP0/CPU0 : ASR9K Fabric, Controller, 4G memory MAIN: board type 0x100302
S/N: FOC1229801R
Top Assy. Number: 68-3160-04 PID: A9K-RSP-4G
UDI_VID: HwRev: V4.8
New Deviation Number: 0 CLEI: TBDTBD
Board State : IOS XR RUN
PLD: Motherboard: N/A, Processor: 0x8004 (rev: 2.2), Power: N/A MONLIB: QNXFFS Monlib Version 3.2
ROMMON: Version 1.0(20081208:173612) [ASR9K ROMMON] Board FPGA/CPLD/ASIC Hardware Revision:
CompactFlash : V1.0 XbarSwitch0 : V1.3 XbarSwitch1 : V1.3 XbarArbiter : V1.0 XbarInterface : V18.4 IntCtrl : V1.14 ClkCtrl : V1.13 PuntFPGA : V1.4 HD : V3.0 USB0 : V17.0 USB1 : V17.0 CPUCtrl : V1.17 UTI : V1.6 LIU : V1.0 MLANSwitch : V0.0 EOBCSwitch : V2.0 CBC (active partition) : v1.1 CBC (inactive partition) : v1.0 --More--
表
2
で、これらの出力に表示される重要なフィールドについて説明します。
タスク
ID
動作
sysmgr
読み取り
Cisco ASR 9000 シリーズ ルータの診断コマンド show diag 1. プリント回路アセンブリ 2. 製品 ID 3. バージョン ID 4. 共通言語機器 ID 5. 表
2
show diag
のフィールドの説明フィールド
説明
MAIN
ハードウェアに関する次の一般的な情報を提供します。
•
基板のタイプ
•
リビジョン
•
デバイス
ID
• S/N
PCA
Cisco PCA
1ハードウェアおよびリビジョン番号。
PID
指定されたノードの
PID
2リビジョンを表示します。
VID
指定されたノードの
VID
3を表示します。
CLEI
指定されたノードの
CLEI
4を表示します。
ECI
指定されたノードの
ECI
5を表示します。
Board State
基板の現在のソフトウェア（この場合は
Cisco IOS XR
ソフトウェア）と、基板が稼動中かどうかを表示し
ます。
PLD
現在のモジュール上にある次の
PLD
6コンポーネントに関する情報
を表示します。
•
プロセッサ
•
電源
• MONLIB
SPEED
指定されたノードのさまざまなコンポーネントの速度を
MHz
単位
で表示します。
MEM Size
指定されたノードのメモリ容量を
MB
単位で表示します。
RMA
指定されたノードの
RMA
7情報を表示します。
DIAGNOSTICS RESULTS
指定されたノードで実行された最後の診断テストに関する次の情
報を提供します。
ENTRY 1
TIMESTAMP
：ノードで実行された最後の診断テストのタイム
ス
タンプ。
VERSION
PARAM1
PARAM2
TESTNUM
：ノードで実行されたテストを識別します。
RESULT
：最後の診断テストの合否を表示します。
ERRCODE
Cisco ASR 9000 シリーズ ルータの診断コマンド
show diag
6. プログラマブル論理デバイス 7. 返却材料調整
関連コマンド
Show diag chassis eeprom-info
RP/0/RSP1/CPU0:RTP-VIKING-L2-7(admin)#show diag chassis eeprom-info Rack 0 - ASR-9010 Chassis, Includes Accessories
Controller Family : ef Controller Type : 2fe
PID : ASR-9010-AC Version Identifier : 0.1
UDI Name : chassis ASR-9010-AC UDI Description : ASR-9010, AC Chassis Part Number (68-bbbb-vv) : 68-1234-56
Part Revision : 0.1 PCB Serial Number : FOX1232H67M PCA Number (73-bbbb-vv) : 73-1159-02 PCA Revision : 0.
Deviation Number # 1 : 0 CLEI Code : NOCLEI
Manufacturing Test Data : 00 00 00 00 00 00 00 00 Base MAC Address : 001d.e5eb.bfa8
MAC Address block size : 264 Hardware Revision : 0.100 Capabilities : 00
Field Diagnostics Data : 00 00 00 00 00 00 00 00 Device values :
Power Usage (10mW units) : 0
ENVMON Information : 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
コマンド
説明
show platform
システム内の各ノードの情報およびステータスを表示します。
show version
システムのハードウェアおよびソフトウェアのステータスの詳細を表示
します。
Cisco ASR 9000 シリーズ ルータの診断コマンド show diagnostic bootup level
show diagnostic bootup level
現在の診断ブートアップ
レベルを表示するには、管理
EXEC
モードで
show diagnostic bootup level
コマンドを使用します。
show diagnostic bootup level location node-id
シンタックスの説明
デフォルト
デフォルトの動作または値はありません。
コマンド
モード
管理
EXEC
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ
グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA
管理者に連絡してください。
指定したカードの現在の診断ブートアップ
レベルを表示するには、
show diagnostic bootup level
コマ
ンドを使用します。
（注）
node-id
引数を使用してノードを指定するには、
rack/slot/module
の形式を使用します。たとえば、
0/0/CPU0
、
0/2/CPU0
、および
0/7/CPU0
は、ライン
カードの完全修飾された場所指定で、
0/RSP0/CPU0
は、ルート
スイッチ
プロセッサおよび
Cisco ASR 9000
シリーズ ルータ上のルート
ス
イッチ
プロセッサの完全修飾された場所指定です。
タスク
ID
例
次に、
0/1/cpu0
の現在の診断ブートアップ
レベルを表示する例を示します。
RP/0/RSP0/CPU0:router(admin)# show diagnostic bootup level location 0/1/cpu0 Current bootup diagnostic level for LC 0/1/CPU0: minimal
関連コマンド
location node-id
カードを指定します。
node-id
引数は、
rack/slot/module
の形式で入
力します。
リリース
変更内容
リリース
3.7.2
このコマンドは
Cisco ASR 9000
シリーズ ルータに追加されました。
タスク
ID
動作
diag
読み取り
コマンド
説明
diagnostic bootup
level
診断ブートアップ
レベルを指定します。
Cisco ASR 9000 シリーズ ルータの診断コマンド
show diagnostic content

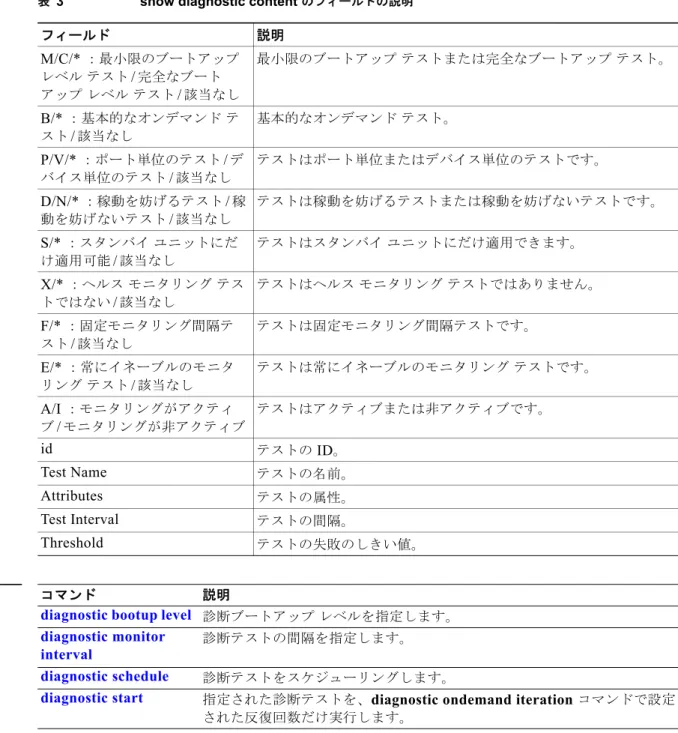

show diagnostic content
各テストとすべてのコンポーネントのテスト
ID
、テスト属性、およびサポート対象テスト
レベルを表
示するには、管理
EXEC
モードで
show diagnostic content
コマンドを使用します。
show diagnostic content location node-id
シンタックスの説明
デフォルト
デフォルトの動作または値はありません。
コマンド
モード
管理
EXEC
コマンドの履歴
使用上のガイドライン
このコマンドを使用するには、適切なタスク
ID
を含むタスク
グループに関連付けられているユーザ
グ
ループに属している必要があります。
ユーザ グループの割り当てが原因でコマンドを使用できないと考
えられる場合、
AAA 管理者に連絡してください。
指定した場所の診断テスト情報を表示するには、
show diagnostic content
コマンドを使用します。テ
スト情報には、サポートされるテストおよび属性が含まれます。
（注）
node-id
引数を使用してノードを指定するには、
rack/slot/module
の形式を使用します。たとえば、
0/0/CPU0
、
0/2/CPU0
、および
0/7/CPU0
は、ライン
カードの完全修飾された場所指定で、
0/RSP0/CPU0
は、ルート
スイッチ
プロセッサおよび
Cisco ASR 9000
シリーズ ルータ上のルート
ス
イッチ
プロセッサの完全修飾された場所指定です。
Cisco IOS XR
診断の実行の詳細については、『
Cisco IOS XR Diagnostics
』を参照してください。
タスク
ID
例
次に、指定した場所の診断情報を表示する例を示します。
ルート
スイッチ
プロセッサの場合
RP/0/RSP0/CPU0:router# admin
RP/0/RSP0/CPU0:viking_top(admin)#show diagnostic content location 0/RSP0/CPU0
