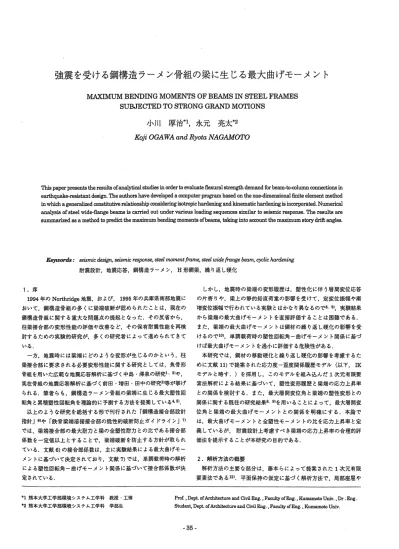

強震を受ける鋼構造ラーメン骨組の梁に生じる最大曲げモーメント

強震を受ける鋼構造ラーメン骨組の梁に生じる最大曲げモーメント

ＭＡＸＩＭＵＭ ＢＥＮＤＩＮＧ ＭＯＭＥＮＴＳ ＯＦ ＢＥＡＭＳ ＩＮ ＳＴＥＥＬ ＦＲＡＭＥＳ  ＳＵＢＪＥＣＴＥＤ ＴＯ ＳＴＲＯＮＧ ＧＲＡＮＤ ＭＯＴＩＯＮＳ

小川厚治*１，永元亮太*２

KojiOGAWAandRyotaNAGAMOTO

Ihispaperpresentsthe唾sultsofanalyticalstudiesmordertoevaluateflegEuralstrengthdemandfbrbeam-to七olumnconnectionsin earthquake証℃sistantdesign・Iheautho田havedevelopedacomputerprogrambasedontheone-dimensionalHniteelementmethod mWhichageneralizedconstitutiverelationshiPconsideringisotropichardeningandkinematichardening遁incozporated.ＮUmeIical analysisofsteelwide-flangebeamslscamedoutundervariousloadingsequencessimilartoseismicresponsenleresultsare sumｴnanzedasamethodtop配dictthemaxunumbendingmomentsofbeams,takingintoaccountthemaxlmumstolydｴiftangles．

Ｋ２〕ⅢDC瓦Zs：sejsmMes4g7Z,sezsmzc71eSpo'zse,steeZmomelWテロmas蛇eZm比ﾉﾃmlgB6ea刀吻C)'cJicﾉtcmde"､ｇ

^●●

耐震設計，地震応答，鋼構造ラーメン，Ｈ形鋼梁，繰り返し硬化

しかし，地震時の梁端の変形履歴は，塑性化に伴う層間変位応答 の片寄りや，梁上の静的鉛直荷重の影響を受けて，定変位振幅や漸 増変位振幅で行われている実験とはかなり異なるので8,9)，実験結果 から梁端の最大曲げモーメントを直接評価することは困難である．

また，梁端の最大曲げモーメントは鋼材の繰り返し硬化の影響を受 けるので'0)，単調載荷時の塑性回転角一曲げモーメント関係に基づ けば最大曲げモーメントを過小に評価する危険性がある．

本研究では，鋼材の移動硬化と繰り返し硬化の影響を考慮するた めに文献１１)で提案された応力度一歪度関係履歴モデル（以下，Ⅲ モデルと略す．）を採用し，このモデルを組み込んだ１次元有限要 素法解析による結果に基づいて，塑性変形履歴と梁端の応力上昇率 との関係を検討する．また，最大眉間変位角と梁端の塑性変形との 関係に関する既往の研究結果8,9)を用いることによって，最大層間変 位角と梁端の最大曲げモーメントとの関係を明確にする．本論で は，最大曲げモーメントと全塑性モーメントの比を応力上昇率と定 義しているが，耐震設計上考慮すべき梁端の応力上昇率の合理的評 価法を提示することが本研究の目的である．

１．序

１９９４年のNorthridge地震，および，１９９５年の兵庫県南部地震に おいて，鋼構造骨組の多くに梁端破断が認められたことは，現在の 鋼構造骨組に関する重大な問題点の提起となった．その反省から，

柱梁接合部の変形性能の評価や改善など，その保有耐震性能を再検 討するための実験的研究が，多くの研究者によって進められてきて

いる．

一方，地震時には梁端にどのような変形が生じるのかという，柱 梁接合部に要求される必要変形性能に関する研究としては，魚骨形 骨組を用いた広範な地震応答解析に基づく中島・澤泉の研究'’２)や，

実在骨組の地震応答解析に基づく前田・増田・田中の研究3)等が挙げ られる．筆者らも，鋼構造ラーメン骨組の梁端に生じる最大塑性回 転角と累積塑性回転角を理論的に予測する方法を提案している4,5)．

以上のような研究を総括する形で刊行された「鋼構造接合部設計 指針」６)や「鉄骨梁端溶接接合部の脆性的破断防止ガイドライン」７）

では，梁端接合部の最大耐力と梁の全塑性耐力との比である接合部 係数を一定値以上とすることで，梁端破断を防止する方針が取られ ている．文献6)の接合部係数は，主に実験結果による最大曲げモー メントに基づいて決定されており，文献7)では，単調載荷時の解析 による塑性回転角一曲げモーメント関係に基づいて接合部係数が決 定されている．

２．解析方法の概要

解析方法の主要な部分は，藤本らによって提案された１次元有限 要素法である'2)．平面保持の仮定に基づく解析方法で，局部座屈や

*１熊本大学工学部環境システムエ学科教授・工博 掴熊本大学工学部環境システムエ学科学部生

Prof，Dept・ofArchitectuｴ℃andCivilEng.，FacultyofEng.，KumamotoUniv.，ＤｒＥｎｇ、

Student,DeptpfArchitectureandCivilEng.，FacultyofEng，KumamotoUniv．

-３５－

横座屈は考慮していない．部材は材軸方向に複数個の要素に分割し ているが，計算時間を短縮するために，部材の剛性マトリックス作 成時に，伝達マトリックス法を用いている13)．部材断面は層状に２０ に分割し，２０の面積集中点に置換している．面積集中点内では応力 度，歪度は一定である．部材のせん断変形は弾性成分だけを考慮し

ている．

素材の応力度一歪度関係には，通常の移動硬化型のBilinearモデ ルの他，等方硬化と移動硬化を考慮した１Ｋモデル'1)を使用した．

1Ｋモデルの単調載荷時の応力度一歪度関係はnilinear形で，第２分 枝開始点（比例限）での応力度は降伏応力度の７５％，第３分枝開始 点での応力度は降伏応力度である．また，第２分枝の剛性は第３分 枝剛性の10倍とし，第３分枝剛性と初期剛性（ヤング係数）との比 を歪硬化係数と呼んでいる．第２分枝部分は，Bauschinger効果を 考慮するためのものであるが，初期載荷時から考慮しているので，

明確な降伏棚がある鋼材については，初期載荷時の比例限での応力 度を過小に評価する可能性がある．等方硬化と移動硬化の比率は文 献14)にしたがって決定した．

Ｕ２

(a)Ｌ１

３．実験結果との比較

比較に用いた実験は，文献１０)に報告されたＨ形鋼片持ち梁の繰 り返し載荷実験である．この実験は，応力上昇率の上限的な値を求 めることを目的としたもので，降伏比の小さい鋼材･が用いられ，局 部座屈や横座屈を防止しており，動的載荷が行われている．なお，

本研究では，動的載荷の影響は小さいと考えて無視している．断面 はH-600x200xlO7x16.4xl3とした．板厚は素材試験の実測値であ るが，他は公称値である．村長が3750ｍｍのＬシリーズが４体，村 長が2225ｍｍのＳシリーズが４体で，試験体は全８体である．

部材の材軸方向の要素分割にはへポナチ数列（αj＝αj_，＋αj-2）

を用い，片持ち梁を図１に示すように１５要素に分割した．図１で灰 色で示した部分は更に５要素に分割している．最も短い要素は部材 長の、596の長さである．断面分割は，各面積集中点の重心軸から の距離と面積とを考慮して決めており，この断面については片側フ

-0 ^〕６ ６

(b)Ｌ４

１５要素分割

''１，１

H-ol2-l-ol←ト016-ト018ゴー,'0

(c)Ｓ１ ５要素分割

図１要素分割

。（Ｎ／ｍｍ２）

０００００００００００５４３２１

00.02０．０４０．０６０．０８０．１００．１２

図２応力度一歪度関係

（｡)Ｓ４

図３解析結果と実験結果との比較

－３６‐

鍾1ijill騒

塵ZllZ

･---L---1---Ｊ---1.5.^{､■■０ＩＩＩＩＩＯＯｌＤＩＩ ）}

￣Ｆ １

､－－－－－－－Ｌ－

０

-0.03

００

Ｍ/Ｍｂ

^ｌＯＯＩ１１^OＯ ００

０

０００ ０１１ １ＩＩ ＯＩＩ

!:1薑ｉｉｌ１ｉ篝|iii

^{－－」－－－１」Ｕ}Ｕ Ｏ

Ｏ

0.03

Ｌ－－－

Ｏ Ｏ ｌ Ｉ Ｉ

－－－￣Ｔ Ｉ

■

１０

'二鬘裏

||’

ＵＵ ＯＩ ＯＩ ＯＯ

---1---'----1.5ＩＩ

ｐｉＭｌＭ

一一－８

-0.01

---1----0.5

Ｉ 計－－

０ --1.0

二ii鬘iiiiL

^{-」Ｕ０ －」０Ｉ－－－－－Ｔ0.03－－Ｌ００ＯＯＯＩＩＯＤ}

^解析 _実験．

￣

■

’■■■■■■￣■■■■■■■￣

｡_{皿 ニーーーー}

ｅ

露

－Ｊ－－－－－－－－－－

^ＯＯ４

－解析 一一実験

蕊 ^{－解析 一実験}

^{ゴー－－00000■ 0.Ｉ}

ランジを３つ，フイレット部を１つ，ウェブを１２に分割している．

応力度一歪度関係は，１Ｋモデルを用いている．その材料定数は，

フランジの素材試験結果に基づいて決定し，降伏応力度ｏｙは 299Ｎ/ｍｍ２，引張強さびｕは481Ｎ/ｍｍ２，歪硬化係数『は0.013 とした．ヤング係数回は205000Ｍｎｍ２を用いている．図２には，

３体の素材試験結果を細線で示し，解析に用いた応力度一歪度関係

（太線）と比較している．解析用の応力度一歪度関係が素材試験の 応力度一歪度関係に歪硬化域で接するように，歪硬化係数は決定し ている．図２中にも示した引張強さは，単調載荷時の応力度一歪度 関係には影響しないが，素材が等方硬化する限界を表す応力度とし て解析では用いている．

片持ち梁試験体は８体あるが，このうち４体について，実験と解

折の固定端曲げモーメントＭと回転角ｅの関係を図３に示す．ま た，図４には，各半サイクル毎の最大曲げモーメントを示してい る．図４各図の上部には，実験時に設定された回転角の振幅を示し ているが，Oyは全塑性モーメント時の弾性回転角である．図３，４に 示すように，解析結果は，鋼材の繰り返し硬化の影響を含めて，実 験結果を良く近似している．ただし，第１半サイクル（初期載荷 時）の最大曲げモーメントについては，解析値は実験値を下回る傾 向がある．この原因としては，前述したように，単調載荷時の応力 度一歪度関係をTnlinear形で与え，初期載荷時からBauschinger効 果を考慮した状態で解析していることが挙げられる．しかし，その 差は最大5％程度であり，初期載荷時の最大曲げモーメントについて は実験値のばらつきも大きいことから，この差違を無視して，解析 値は実験値を十分な精度で近似できることを前提に検討を始める．

1.6 1.6

４．梁端の応力上昇率

4.1繰り返し硬化を考慮した応力上昇率

筆者らは，文献8,9)において，地震外乱下で梁端に生じる塑性回 転角について次の知見を得ている．

[11最大塑性回転角epmaxは，最大層間変位角Rmaxを使って，次式

によってその上限が近似できる．

’Opmax＝ｍｉｎ｛Ema』K，１．５（Emax-Ry）｝（１）

上式で，Ｒｙは，弾性解析においていずれかの梁端の曲げモーメン トが最初に全塑性モーメントに達するときの層間変位角であり，

未知の時には次の近似式が利用できる．

Ｒ,薑六/書（２）

上式で，／は梁断面の形状係数，ｏｙは降伏応力度，Ｆは許容応力

度の基準値である．

[2]各回の塑性回転角増分の最大値４０，…は最大塑性回転角0p…

で近似できる．

△,pmax＝epmaⅨ ^（３）

1.4 1.4

1.2 1.2

1.0 1.0

１３５７９１３５７９ (e)Ｓ１

螢i莊鍔調;J;Ｉ ^Ｍ／Ｍｐ

^{－－－Ｆ戸}

q引一Ｆ２ｅｙｌゴーャ

１０.Ｉ０１

－－，－」－ＬＪ－Ｌ－Ｌ」－」

ＯＯＯＩＩＯＩＩ ｏｏＯＩＩｏＩＩ ＯＯ､0IIIIO HIOIlIOl

‐司一Ｔ－ｒ司一Ｔ－ｒ司一Ｔ ＩＩＯＩＩＩＩＯ ＩＩＯＯＵＩＩＯ ＩＩＯＩＩＩＩＯ

－－１－」＿ＬＪ－」－ＬＪ－」

ＩＩＩＯＩＩＯＯ

託砺=蝋

1.6 1.6

鮒と繊難ｉ Ｊ繊li軸Ｉｉ

ＩＩ１ＩｌＩＩ１１ＩｌｌＩＩＩｌｃｖｃｌｅ

什卜i十H-il-i十l-H十卜++十

1.4

1.4 pSCbRd9do6RdqA ^{ＩＤ■曰ＩⅡⅡⅡ１日。□}

４－l-l4-l-I4-糾一Ｉ－ｌ｣‐ｌ－ＨＩ坤

・蝿|率il鼎lIllIlI

-l-i-卜什汁i'十什什i十++＋

’’’’’’’''’１ｌｌｌｌｌｃｙｃｌｅ

1.2

1.2

1.0 1.0

’３５７９１１１３１５１７１９

Ｍ／Ｍｐ （ＤＳ２

’３５７９１１１３１５１７１９

（b)Ｌ２

Ｍ／lｌｆｐ

(譲而

1.6 1.6

1.4 1.4

1.2 1.2

1.0 1.0

1３５７９

(9)８３ Ｍ／Ｍｊ。

１３

Ｍ／Ｍｐ

５７９１１

(c)Ｌ３ しかし，図５の９回の塑性図５各回の塑性回転角増分

回転角増分の発生順序を特定

するような特別な知見はないので，これらの塑性回転角増分を任意 に並べる組み合わせの内で，最も梁端の応力上昇率が大きくなる並 び方を想定することによって，梁端の応力上昇率の上限を近似する ことにする．

まず，９回の塑性回転角増分を任意に並べるすべての組み合わせ の内で，上記[2Ｍ4]の条件を満たし，かつ，すべての塑性変形増分 を活用して梁端の応力上昇が起こるように，すべての塑性変形終了 時の塑性回転角は最大塑性回転角となるものを選定した．この条件 を満たす塑性回転角増分の並べ方は10226種類ある．

1.6

1.6

純一 》》』川 ^{。。一・一一実解} Ⅲ幟Ｎｎ－ＮＨ行 ‐‐帝９１－‐‐》‐‐１－１

1.4 1.4

1.2 1.2

－－－Ｌ￣－－Ｌ－－－Ｉ－－－－Ｉ－－－－Ｉ－－－Ｊ－－－」－－－

1.0 1.0 ￣~~ｒ－－－ｒ－￣~ｒ￣￣－１￣￣￣￣I￣￣－句一一一句一一一 ＩＵＩＩＩＯｏ

Ｉｌｌｌｌｌｃｙｃｌｅ ２３４５１３５

(d)Ｌ４（h)Ｓ４ 図４各サイクルの最大曲げモーメント

１ ７

－３７‐

０１ＩＩＬ

００００Ｊ一

ｍ０１ＩＩＬ』

ＵＯＯＵ ＯＯＯＩ ００１ ０００

一一

■

一碑鋪Ｉ－Ｉ１１ｌＪＩ‐‐、‐‐‐’ 川徽川一ⅡＨ－ｕⅡＨ剛 「ん十‐一‐‐‐‐ｒｌＬＩ１Ｉ－‐！

J－－－Ｌ－－Ｊ－－４

０．00

。◎千人Ｙ，ＬＩＩｌｌｒＩｌＩ０』０－１．，Ｆ１０１０

』一一一。◆一一・・

ＯＩＯ〒６－十‐１００句Ｉ００Ｊｌ００ｉ可０－０‐

』一。

００ ００ 0

つ・一

－－-'---9

一。◎餌◆『一

‐９◆‐１１‐可‐

０１Ｊ００１０「０１１０一』一。◆一一｝一ｌ『一一◆ＩＬＩＩＩＩｒＩＩＩＬＩＩｌ０ｒ００Ｉ０

●巳

艸洲捕叫川一川什”

‐‐一‐蚊‐Ｉ‐Ｔ‐十‐‐ＴＩ

￣￣

－－－－－－」-－ －－－Ｊ=＝=

Ｉ

● ９ ---0----司一₀₁

01 １０

．－－－－－▲－－－－－Ｊ－

１１ ０１ ０

－ｔ Ｔ Ｏ

１

－－－￣－句一

,－－－－－」－－－－－Ｊ－－－－－

００ １０ １１ DO D￣￣･■－－Ｔ￣----句一一一

－８一一一一

舶一ｅ一一一一

---Ｆ￣￣--￣

Ｉ Ｔ－－－－－ｑ Ｏ Ｉ ｌ Ｌ－－－-－．

０ ０ ９ Ｏ Ｔ－￣￣~~□

Ｉｃｙ ^cle

最大回転角Omaxが全塑性モーメント時の弾性回転角０６Ｊの２，４，６

1.6

倍となる３つの場合を対象に，上記10226種類の並べ方について，

梁端の応力上昇率Mmax/Ｍｐを算定した．片持ち梁の材長，断面形 状，鋼材の材料特性はすべて前章で参照した実験値（Ｌシリーズ）と 同じとしたが，ここでの解析では部材のせん断変形は無視してい る．せん断変形を無視すれば，Omax／０６ｙと応力上昇率MmajK／Ｍｐ との関係は材長の影響を受けない'5)．せん断変形を無視しているの で，全塑性モーメント時の弾性回転角０６ｙは次式で表される．

ＭｐＪ _（４）

０６Ｊ＝す177

上式で，Ｚは片持ち梁材長であり，Ｉは断面２次モーメントである．

最大回転角Ｏ…が全塑性モーメント時の弾性回転角ｅ６ｙの２，４，６ 倍とした各場合について，塑性回転角増分の並べ方によって変化す る梁端の応力上昇率Mmax/Ｍｐを累積度数分布の形で図６に示す．

図６によると，最大回転角が大きくなるほど，塑性回転角増分の 発生順序による応力上昇率の変動が大きくなる．最大回転角が

２０６ｙのときは，塑性回転角増分の発生1''百序による応力上昇率の変動 はほとんどないが，最大回転角が６０６ｙのときは，塑性回転角増分 の発生順序によって応力上昇率は０．１近く変動する．

図６に示した各最大回転角について，応力上昇率が最大となると きの塑性回転角の履歴を図７に示す．履歴Ａ,Ｂ,Ｃはそれぞれ最大回 転角が２０６Ｊ，４０６ｙ,６０６Ｊのときに応力上昇率が最大になる履歴で ある．３種の履歴に共通するのは，まず，最大塑性回転角付近に到 達し，その後塑性回転角は最小値（逆方向曲げの最大値）をとり，

1.4

1.2

1.0

0.8

２４６８

図８各履歴による応力上昇率 ０

10

1．

1．

1．

1．

０ gｈ

０

図９定振幅繰り返し載荷との比較 最終的に最大塑性回転角に至っていることである．

表１には，３種の履歴について，３種の最大回転角に関する解析 における応力上昇率を示している．履歴Ｂ,Ｃによる応力上昇率は，

ここで行った３種の最大回転角に関する解析の何れに対しても最大 応力上昇率近傍の値をとっており，その差違は計算機の丸め誤差程 度と認められる．一方，最大回転角が２０６ｙのときに最大の応力上 昇率を与える履歴Ａでは，最大回転角が大きいときの応力上昇率は 他の履歴に比べて小さな値となっている．これら３種の履歴の何れ かが常に応力上昇率の最大値を取るという保証はないが，履歴Ｂ,Ｃ のどちらも３種の最大回転角に関する解析のすべてについて応力上 昇率の最大値近傍の値を取ることから，これら３種の履歴による最 大値によって任意の履歴を取るときの応力上昇率の最大値を近似す

ることにした．

３種の履歴について，最大塑性回転角と応力上昇率の関係を図８に 示す．ただし，１次元有限要素法では，塑性ヒンジ回転角に相当する 計算値はないので，最大塑性回転角ePmaxは次式で算定している．

．…雲,…一等,町 ^（５）

図８によると，履歴Ｂ,Ｃの結果はほぼ一致しているが，履歴Ａは最 大回転角が大きくなると他の履歴より応力上昇率が小さい．

図９には，３種の履歴の最大値を実線で示し，両振り定振幅で 行った繰り返し載荷の解析結果と比較している．定振幅の解析は弾 性限回転角０６ｙの整数倍で行っており，１/2cycleと記した◇印は初 期載荷時，２/2Cycleと記した○印は最初の負方向載荷時，maxlmum と記した□印は５cycleの間の最大値である．本研究で応力上昇率の 上限の近似値とする３種の履歴の最大値は，〃2サイクルと２/2サイ クルの応力上昇率の中間程度の値となっている．

4.2応力上昇率の評価法

図１０は図９と同様の比較を実験値に対して行ったものであり，３ 分布

０８６４２

●００●●１００００

0,万 ^{１．１１．２ｈ1.3} 図６応力上昇率の累積度数分布

●●●●●

『□０｛（皿叩》（叩叩）〈叩ｕ）〈叩叩）

０８６４２０２４●００●●●●１００００００』Ｐ

●●●●●

『ロロ（（皿叩》（、Ⅲ〉《困叩ｕ》（叩叩》

●●

（皿叩〉》〈四ｍ一）

』』_●●

（叩叩〉（曲叩）

』。

(a)履歴Ａ，２０６ｙ （b)履歴Ｂ,４８ｂｙ に)履歴Ｃ,６０６ｙ 図７応力上昇率が最大となる塑性履歴

表１各履歴による応力上昇率

２０６の解析４０ｂの解析６８６の解析 履歴Ａ102510311367501240324

歴Ｂ102507311710461286716 履歴Ｃ102507311710451286720

－３８‐

６

４

２

0

帝 ^{２４６８１}

麺

２

鯉

４ ２

４

,〆

２０_6ｙ

仏

｢Ｉ

一一一一一一』』』

ｿM壜;巖,M。

２０ｂｙの解析 ^４０

^ｂｙ

^の解析 ６８６ｙの解析

履歴Ａ LO25103 1.136750 1.240324 履歴Ｂ 1.025073 1ユ71046

豆

1.286716 履歴Ｃ 1.025073 1.171045 1286720

〃

ｍａＸ

/〃

_ｐ

／

>>参 盃

／

多二

戸

要

－卜

---...-｝･---.

UﾛC OOD ＯＯＯ ＯＯＯ ００００６００

ＰＧ■■

●OBB ＯＯｕＣ

ﾆﾆﾆﾆｪｰ ｰ＝室L旨

履歴Ａ 履歴Ｂ 履歴Ｃ

／ ０

００

ｐｍａＸ

／０

_ｂｙ

０■■Ｐ■、、▽■

Ｚｌｉｌ:|鮒

』。Ｄ００Ｌ０００ｒ・・００｜』 。。

ｗＵＵＩ－Ｉｌ０千０００

一ｌ０ｌＩＩｊｌｌ０「００｜Ⅱ一一■■■ＩＪＩＩＩＴＩＩ０－０ＪＩＩＩＴＩＩ０一一 ’０００」０００横’０００－』一一

表２断面形状

1．

1．

８９０２９９１５２３１８１１５

９１２３０２１８３４１８１１４

３８８４０２１５１５２２１１１

４９８４３２４５７０２２１２１

1．

1．

1.6

0．

９ｔ

0

図１０実験結果との比較 1.4

1.2

1.0

0.8 ０２４６８１０

図１２応力上昇率に及ぼす断面形状の影響

適当ではないが，形状係数､フランジとウェブの断面積比・フラン ジ厚と断面せいの比などが極端な値をとる例として用いている．

４種の断面について，前節の方法で求めた応力上昇率を図１２に示 す．なお，材料特性は，すべて実験値と同じ値を用いている．図１２ からわかるように，断面形状が応力上昇率に及ぼす影響は小さい．

4.4応力上昇率の評価式

ここまでの解析では，材料特性は文献１０)の実験値に基づいた値を 用いているが，この鋼材は降伏比、が小さく，大きな歪硬化特性 をもっている．材料特性が，応力上昇率に及ぼす影響を検討するた めに，降伏比ＹＨを0.6,07,0.8の３種，歪硬化係数丁を0013,0.01, 0.007,0004の４種の計１２種について，ここまで述べてきた方法で 応力上昇率を求めた結果を図１３に示す．ただし，断面形状は３章の 試験体と同じである．

梁端の応力上昇率は図１３の２本の曲線の大きい方の値を取ること によって得られるが，降伏比ｒＲ，歪硬化係数Ｔによって応力上昇 率はかなり変化する．図１３の結果を利用しやすくするために，２本 の曲線を包絡する直線の近似式として次式を導いた．

５ 104ＵＬ 10

図UBilinearモデルを用いた解析結果と実験結果との比較 種の履歴の最大値を太線で示し，３章で述べた実験結果と比較して いる．１Ｋモデルを用いた応力上昇率の解析値は，最大回転角を

４０ｙ，６０ｙとした実験の１/２cycleと２/2cycleの応力上昇率の間に ある．一方，最大回転角がＭｙの実験値は1Ｋモデルを用いた応力

上昇率の解析値よりすべて大きくなっている．

図１１は，応力度一歪度関係に移動硬化型のBinnearモデルを用い た解析結果で，Ｌシリーズの初期載荷時の実験結果と比較してい る．ただし，解析に用いた降伏応力度，歪硬化係数は1Ｋモデルを用 いた際と同じとした．図１１に示すように，初期載荷時の実験値は，

Bilinearモデルを用いた解析結果によって精度良〈近似できる．

図１０中の細線は，Bilinear形応力度一歪度関係を用いた単調載荷

時の解析結果である．最大回転角が２０yのときの実験値は1/2cycle と皿Cycleの応力上昇率に大きな差違はなく，いずれもBilinear形 の応力度一歪度関係を用いた解析値と近い値を取っている．

梁端の曲げモーメントが繰り返し硬化の影響を受けて上昇すると きには，Bauschinger効果も当然現れるので，１Ｋモデルの使用が適 当であるが，１Ｋモデルを使うと，最初の変形によって最大曲げモー メントに到達するときには応力上昇率を過小に評価する．したがっ て，図１０に示した２本の曲線の大きい方の値，すなわち，単純な移 動硬化型のBilinear形応力度一歪度関係を用いた単調載荷時の解析 結果と，繰り返し硬化を考慮するために1Ｋモデルを用いた解析結果 の大きい方の値で，応力上昇率の上限を近似することが適当と判断

した．

4.3断面形状の影響

以上の解析では，梁の断面形状はすべて文献10)の試験体の寸法を 用いてきた．ここでは，断面形状の影響について検討する．ここで 利用した断面形状は肌表２に示す４種である．断面３，４は梁として

坐-105緤擶仙売)帯 ^{Ｍｐ (6)}

(6)式の直線は，図１３中に鎖線で示している．図１３によると，（６）

式は最大塑性回転角が大きいときや，零近傍で，ここまでの解析か ら求めた２本の曲線を大きく上回るものとなっているが，この点に ついては以下のように考えている．

(i)最大層間変位角が弾性限層間変位角Ｒｙ程度であっても，動的な荷

重分布の変動から梁端には比較的大きな塑性変形が生じる場合が

あり，(1)式による最大塑性回転角epmaxの予測値が零であって

も，１．０５程度の梁端の応力上昇率は想定する必要がある7)．

(ii)図１３(a),(e),(i)の例のように，(6)式が応力上昇率を過度に大き く評価するような大きな最大塑性回転角は，適切に耐震設計され た鋼構造骨組では想定し難い．また，応力上昇率が降伏比の逆数 １／YIFを超える領域も考察の対象外と考えている‘

－３９‐

６

４

２

０

弟 ^{２４６８１}

４２０８６４２

■●●●●●０１１１００００ ０

■０

４０

００

３０●０

… ２０●０１０

●０

００

形状寸法(ｍ、）

，

Ｂ 2１ オ_２ ’^勺

形状係数

／ 断面１

890

299

1５ 2３ 1８ 1ユ５

断面

２ 912 302 1８ 3４ 1８ 1.14

断 ^一

３

388

402 1５ 1５ 2２ 1．１１

断面４

498

432 4５

7０ 2２

1．２１

〃

､

■

ｍａＸ

/Ｍｐ

'ZＬ ／’

〆鍾宮二 =ノ ＝ど鷺 ^彦彦＝

〆冴多涕ユ =占う勇夢 ^＝鷺

＝＝三二二

^￣

０_ｐｍaＸ

／０

_ｂｙ

ＯＵＵＵ▽Ｐ■

Ｍ／Ｍｐ川 １

?UZLJTEJ1iiJ

1． 1.6 ６ 1．

1．

職

^{1． 1． 1.4}

1． ４

1.2

1． 1．

1．２

1.0

1． 1．

1．０

００．８

１．６

●０

（叩一〉ご■０－

（咄）

●０Ｌ

（叩Ｍ）

●●（叩叩四》勺０日一

81Ｆ弓声汽芦§ ^了

^{0２４６８１０}

（｡)YZB＝０．６，で＝0.004

１

(b)YZB＝０．６，Ｔ＝0.010 (c)YZE＝０．６，丁＝0.007 (a)ＹＥ＝０．６，で＝0.013

1． 1． 1.4

1．

1.2

1． 1．

1．

1.0

1． 1．

1． ^｢］

００．８

１．６

０．●

（四叩）『ロ０（

（皿叩）

●●

（距叩山）『’００－

《卯印ｕ》

●●（一ｍ叩）句．■・一

了

０２４６８１０

（h)YZB＝０．７，Ｔ＝0.004

皿□

(f)YZB＝０．７，Ｔ＝0.010

(e)YZB＝0.7,で＝0.013 (9)YZB＝０．７，丁＝0.007

1． 1． 1.4

1．

1． 1． 1.2

1．

1． 1． 1.0

1．

００． 00. ００．８

0．

０２４６８１０

(1)ＹＥ＝０．８，丁＝0.004

［■伍司

(j)ＹＨ＝０．８，Ｔ＝0.010 （k)YZF＝０．８，丁＝0.007 図１３応力上昇率の算定値

(i)YZF＝０．８，丁＝0.013

５．地震応答解析結果との比較 5.1応答解析の概要

解析骨組および入力地震動は文献８，９)でも使用した１５の骨組，

４０の強震記録である．骨組の層数は２～１２で，柱梁耐力比が概ね 1.5程度以上の骨組である．各層の梁端のうちで最も応力上昇率が大 きくなる梁端だけに対象を限定したので，１５の骨組の９０の層の４０ 波の地震に対する計3600の梁端の応答が考察対象となる．

部材の要素分割は，前章まででは片持ち梁を１５の要素に分割して 解析していたが，ここでの解析では演算時間を考慮して梁半分を図１ の５要素に分割して解析した．柱は，要素長の比が１：２:４:２：１に なる５要素に分割している．なお，梁中間には節点を設けて，鉛直 荷重を作用させている．

片持ち梁を５要素に分割したときの解析結果と１５要素分割による 解析結果を図１４に比較する．解析条件は図３(a)のＬ１試験体と同じ である．１５要素分割の方が曲げモーメントが若干大きくなる傾向が あるが，その差違は図１４では判別できない程度である．

地震応答解析では，部材の弾性せん断変形も考慮し，接合部パネ ルは弾塑性のせん断変形を生じるとして解析している16)．

表３鋼材の機械的性質

畔】ｿT丼

-０

６

平均値標準偏差 高降伏比 低降伏比 ごＬ坪Ｎ/ｍ、３０６18.0324.0288.0

Ｌ，．Ｎｍｍ

４４０１１．５４４０４４０

矢・

0.696０２-１２８６0.655

）矢「Ｎ/ｍｍ２３８８２０２４０２３６７８

Ｎｍｍ２ ５２１２５２８

０７３５００２０３６９７ Ｊ久ｒ／ｍｍ２３８０２６５４０６５３５３５ Ｎ/ｍｍ２ ４６８２４１４６８４６８

０８１７００４４０８６９０７５５ 図１４要素数の影響

－４０‐

６

４

２

0

弟

^{２４６８１}

６

４

２

0

希

^{２４６８１}

６

４ ２

０

希

^{２４６８１}

６

４

２

０

話

^{２４６８１}

６

４

２

0

弟

^{２４６８１}

６ ４

２

0

希

^{２４６８１}

６

４

２

0

8６

^{２４６８１}

６

４

２

0

話

^{２４６８１}

弱

ⅢITWur/Ｍ_ｐ

Ｂ－－ヨーーーＬ－－－Ｑ＝－－

０００ ０００ ＤＯＯ ＵＯＯ ｂ－－－－－－，■■－－，■■，■■－■■■

■■￣

０

■■

Ｉ

■■■■

０ ＩＯＩ ＵＯｌ

・一一一００００』０００．０Ｆ０００』００一一一一一一。』】ｑ０００Ｊ００００｜『Ｕ０００句００一口Ｃｌ』』。△■００」００００００００』００。

←⑤一一』一一一一ｐ０００Ｌ０Ｉ００ＴＣ■００◆８０』』Ｃｌ』・一一口、０００】’’００００００００．０』の一一』』

一一ｙ ‐４１‐一仇．

一一ノ

ーＩＪＩ０００「唖． ００」００００房、’ 一－，Ｆ

一－６８０・Ｌ００００Ｔ□一一・。』』一一一一一。

ｐ一

Ｍ「‐‐‐

ＪＪＪ」００００ 巫一 脇一‐１

二・■■６勺△ｇ■Ｆ｜●□■曰■■■一一』Ｉ

ＩＴ０００『００００－’一一一

』一一

■■け ■●■一。。。』■００００』Ｏ００Ｉｒ００Ｉ』１００。』・申』一口』●口■０００Ｊ０００．０『００００①０００００００」０．０００Ｆ０００』００１００００△Ｉ０Ｉ０Ｔ００Ｉ＋０００

００００－０００００００００■□００▼

ロ 』。ロロＩＬＩＩＩ０Ｆ－』 ｙ６０^←ノ

Ｉ】００００『唾 Ｉ」００００庁ｍ －－Ｌ

ＩＬ０８００ＴＧ

・一一一 一一００００１１１０００口』』

Ｃ』一一

醒一一一一 隅一‐Ｉ‐『‐’一‐Ｊ‐Ｉ

一』。』

ｐ一一一一

Ｍ「‐‐‐「‐‐「‐１－‐‐‐‐

ＤＪ〃」００００庁０００』０００」００００

：０００」Ｄ０ＩＩＩｒＩＩＩ』００００一一・一一一』一。Ｂ凸■Ｉａ０ＬＩｌＩＩ》ＯＩ００Ｏ００Ｉ０一一一一』一

一』一口０００１０６００００００００１’’一一』』』｝一一一■Ｉ０Ｑ０ＬＩＩＩＩＴ・ＯＩＩ６１００・・

ﾗ|;i;Fiiii亭

^{デル■０１００⑤}

川Ⅱ一ＮⅢ寺川一川捧Ⅱ一Ｍ一

earモデル

●■Ｃ●■--■

０_ｐｍａＸ

白

／０_bｙ

１－｣二三歩＝

１１１ ^￣

川豫 一

’ｌ００ｒ０ｌ０ｒ１０と

０．００１「１００「０：００三

ｐ一一一

・Ｍ．７‐‐可‐‐「‐１

Ｊ・了‐‐ＴＬ‐‐‐ ・唖０声１－１戸’００－００１ Ｍ一一一

■■■■■■Ⅱ》Ｑ一一

一■■■■●Ｂ５０ｓ』』■■■■０■０』 ｙ６．０ノ

ロｘａｍ０ｐ

０００」（付Ｕ０

－

瀞

^‐ご旨 ■■一』一一０●０●■▽■ｇマロ０■■一■■□■守り■■』字←』ＣＧＣ■□●ローＯｄＰｐｐＱＵテ０６■』。一一■■■■８６５Ｆ０■ＢＧ■■ＢＦ０■０－－←一・Ｉｌ０ｒＩ００ｒ０ｌ』一一一一

００８０００００００一一一一一⑭００００１０００可０

ｐ一一 Ｍ．「Ｉ‐可 ＤＪＪ０下００１下Ｉ 理一

ｍ０ＴＩ

Ｍ一

ＩＩＴＩ』

薇

■ら■▼’０■▲■■『０■■■Ｂ一一■●二■■■■６５一口ＯＢＵ●■■』一０｜●■●■■□▽ＦＵＣ●■曰一一ＵＩｌＩｒＩＩ

』０１１１０’’一』』０１１１丁０８

ｐ

〃

ノ ｜巳『０■■Ｏｐｌｌ０〒０■■日ロ

幽一 ｍ０Ｆ００ 〃

》ＯＩＩＩＴ０Ｉ０Ｔ００一一一』■■■■■．■■一口，一Ｉ００ＴＩ００

一一ｒＩ００ｒ●一一一一 ００Ｉ

Ｃ

，Ｉ０ｌｒ００ｌｒ０ＩＩ－『

一一一口０－０１１００１００００『一一』一一００００７０００「０００Ｐ

肱

ノｘａｍＭ 』』一一●『ＯＢＵ●０■ロ『０■０■０’二 ■■■■一一一。』。■一

一一一一一一一一０句０■０■ＵＳＯ守０■■■０■■で。Ｂ０●ＵＧＢ号０■０一一一一一一一一０か０▲００．０←００△８０千Ｉ。０．８０■ＦＵＩ一一』』一一一一

●■■』 ｙ６０ノ

唾

ｍｐ０

識 ^{三２ 二 二t二}

ＢｌＢＤ二■可

蝉

０Ｉ００ｒ０ＩＩ』一一⑪■▽●■》０■●■５●■■■５●■Ｕ一

一一：。０１句０００

彬汕一Ｈ－Ｈ－Ｎ－州い

０

議瀞。 蓼 ／一一

Ｉ０ＩＬＩＩ０Ｑ

Ｍｉｍｘ７Ｍｐｌ

^・ＣＯＯ

￣--Ｔ－－Ｔ－￣・I￣￣可一一 ＩＩＩｌ ＯＯＩＯ ００１０

￣￣￣「￣￣Ｔ--1--､一一 009 001 ０

．－－「￣￣Ｔ-- ＩＩ ｉＯ 00

■－－－－￣￣－

１０ １

１■■

識

ｌ０Ｉ０ｒＩ００ｒＩＩＩ』一一一』』０１１－０１１００１’’一一 一一一』

１００１，

１１１０

00

川什騨

ｐｍａＸ

６

ノ

一

ｙ６

ＩＩ ＩＯ Ｉｌ

Ⅲ

ｉｍｘ７Ｍｐｌ

^ｏｏＯＯＴ－－Ｔ－－７￣-7-- ＵＤｏ ＩＯＯ １０８＄I １

－１￣－－0００１

「￣￣「￣￣Ｔ－－Ｔ￣￣｡

ＩＩＩＩＩＩ ＩＩｌＩＩｌＯ OＩＩ

｡￣￣「￣￣Ｔ￣-1 ０１

￣￣1---1--･・^Ｉ【00「￣￣ｒ－－Ｔ￣￣Ｔ￣￣。

０ＩＯＩＩＯＩＩＩ ＩＩＯＩＵＩＯＩＩ

ＤＢ△■ＱＤＯＤｇ

Mmax/ＭｐＩ１ＩＩＩｌ

Ｊｊ圭i鶴簑 講

^{００■ ■ ＵＯＯＯＯＯｌＩＩＤ●□}

^eｐ

^ｍａＸＯ

^／０

^ｂｙ

0６ |／／

1K似／

⁰

／

1.4 1.4

1.2 1.2

1.0 1.0

0.8 0.8

0.6 ０．６

10

８ 0

２４６

（a)YZB＝0.655,で＝0.013

^２

(b)YZB＝0.655,Ｔ＝0.007

^{４６ ８ 10}

Mmax／Ｍｐｌｌｌ’

i二1jiiiiiiiilil1iiiiii：

1.4 １ ､４

１ ､２ 1.2

1i111I111IIFyk≦け'二二ﾄｰ'二'二二

一一一一一Ｔ￣￣￣￣￣可一一一一一一「－－－￣￣Ｔ￣￣￣－－１－－－－－－１￣￣￣￣－－「－－￣￣￣７－－－￣￣￣０－￣￣￣￣￣

､0 1.0 １

0.8 ０ ､８

ｌｙｌ６

一月）

‐ＩＩ－－－ｂｌ・一ｘ

一函

一ｐ

剤‐‐‐半１０・

トーＩ０Ｌｌ０ＩＩ

ゴー１１０口００００

＋ＩＩｌＬｌＩ０Ｉ

』ＩＩＩＩｌ０００Ｉ

『ＩＩＩＪ０Ｉ０Ｉ

ｌ

＋ＩＩＩＩＰ０ＩＩＩ

0 .６ 0.6

８１００２４６８

（d)ＹＨ＝0.786,了＝0.007 図１５１Ｋモデルを用いた応答値

２４６ 1０

（c)Ｙ、＝0.736,丁＝0.013

0

1.4 1.4

1.2 1.2

1.0 1.0

0.8 0.8

0.6 0.6

８ 10

０ ２４６

（a)YIB＝０．６５５，で＝0.013

^{０ ２}

(b)ＹＩ３＝0.655,「＝0,007

^{４６ 10} 1.4

1.4

1.2 1２

1.0 1.0

0８ 0.8

0.6 0.6

８１００２４６

（d)ＥＲ＝0.736,Ｔ＝0.007 図１６Bilinearモデルを用いた応答値

０ ２４６

（c)ＹＨ＝0.736,Ｔ＝0.013

８ 10

-４１－

君山ご仁

Ｍ_】、aＸ/〃_Ｐ

■ｑ０－■■■■ｂ■■■■■

■Ｕ■■｜｜■■■■・▲■▽｜■■●■

ＩＬＩＩ０ＩＩ

０１で

。

｡

』』。』ｙ・６－６１００△：：。△：：：０１１０１』’００－０』Ｉ０００Ｌ０ＪｌＤ〃〃・’

一錘 一ｍ 一ｐ ００００．一００００：。■０００．９０『ｌＩ０ｌＩ－ＩＩＩＩ＋ＩｌＱＵ０

●■■■■０００９｜■▽■■・曰■Ｕ■■ごＩ■■■ｐ■■。‐】■■●巳●ＤＤＧＵ０ｑ■▲■●□ＧＤ０■■０コ■■■■■■■■０千一

一■■■■■Ｂ●■』■■■■■■■■■ｇ一○。●▽■●●□ＰＯＤご▲▽■Ｕ■０●Ｂ■■■一■■ＢＵｌ■ご■８０］■Ｂ■。■■白Ｂ■

申』一一』。『凸』一』一・色 ｏ０００ＩＦ００。・０１１６０『６．０

一：００００；。「００

■｜■■■■６９●５『０．日■■

一己●■百６０ｂ■●■。『０●ＢＢＤ。

●●■０可■０■■午０■■｜■■

巴』

■』■０■■■■■ロ守口■■■６

●白Ｂ■ワ｜■□●ｅＵつ０凸可■Ｕｐ－Ｍ－ノ

畦

、Ｍ Ｉｒ００ 』一。』。』一色已一｛一』』・一一一ＩＬ００００Ｌ００００ＬＩ一色一一一一一一一一一。。｛一一一一一一－０００９０００９０００二０。。。――。 ｙ６０ノ

亜

ｍｐ０

｛｜『一一口一口『

一一←●■■■｜｜■■■■■■■■■□｜■■一ＧＦ■■●■■■』■■■■ＧＢ●■｜■一一一。↑｜■・口一一』一。」｜』』『｜■■■■｜｜■■ＣＤ●■●●。■Ｐ』も□●Ｇｐ０ｇＢＢｏゴ凸■●ＢＧ凸９６■一一■

一・一『一

｜■■．■ワロニ■■●■●巴■□●■］▲■▼▲■▼▲■■●■■・ロ■】■Ｐロ■■■．■■■

』』一一｛』』一一】一のＧＵ０守００▲０■■０▲ＩｐＩＩ００ｊＩＩＩ０Ｂ

一一。》』・一一一』』一

■■■■』■■■■■０口■。▽一●Ｕ■ｇ００△●◆△、｛▲▽●■ＵＱ５ｂ０△■｜→一一一一・口一一。『一一一

口｜『ＩＬＩＩＩＩＬＩＩＩ０Ｌ１０Ｉ００一一』一』一一。

□』』。。』▲。。○宍）｝■５ｄＢ□。、乙０⑤■０■ｑ■■Ⅱ』曰■■■■■■■・■』。一一

』『一一

一○一

二

。』。△’一

〃ｍｎｒ/nUr_ＰＩ

００

．－－－￣￣￣「￣￣￣￣￣￣Ｔ-－－－－－

00 00 ＩＯ Ｕ０

．－－－－－~「~￣----Ｔ----￣￣'

ＩＩ ＩＩ

》････－－－－Ｌ･－－－－－Ｌ－－－－－－８０ 18 00 00 Ｄ－－－－－－Ｌ－－－－－..』一一一一一一

０ ０ ０ ｕ ０

．－－－－－－Ｌ－－－－－－Ｌ－..～－－－．

０１ ００ １０ OＩ Ｕロ

００００ １１０１ １００１

’○○000 ＩＩＩ ＯＯＯ ＯＩＯ

￣

￣￣￣

Ｐ。。

－イ^￣

-0- ０

斜

￣￣

｡。

･ロョケー････

００

０_ｐｍａＸ／０_bｙ

》

ｐ▲■■▽●Ｕ●■《０△ＯＢ９ｄ０

・１００，０７００，０

---丁---1---･~￣･・’’

｣四一二

へヘム ＩＩ ＯＵ ＯＩ ＵＯ

■■■■Ｓ｜■■』■勺Ｔワニ■●●■●●ＯＳＢ■。。、■。●■■●■、●■耳一二一。｛』『

』『一一ローＩＩＩＴＩＩＩＤ＆００００８

皿max／ＪＩＰ

~~~~--~｢~~￣~．

p￣￣￣￣￣~「~~￣~-－

。 。 。□。｝一一

一●■●●ｌＢＢ■■■■■Ｕ■５■ｇ●、０口｜■■｜■ご■Ｕ■０一己

－－－０－－－－－－－

０ 一己』』一｝ｌＩＩ０Ｉｊ０００００－ＩｌＩＩｊＩ』

一一一一一一一一『』

/０

６，

８ｐｍａｘ

』』・Ｉ０００ｊＩ．；：：。『０１１０Ｊ００００．一。｝一・一一・一一二一

一・一一一一■５□■▲■■ＵＤ０｝｜■▽■■｜ＤｍＤＢ０■ＰＢＢ■■■■■●Ⅱご■■■■■■●■■

■■■ｑ９●■■△■｜■■■■■■■■■■』■■｜■ＰＧ■｜■Ｐ△Ｖ『凸。△■▽▲Ｏ０Ｄ６一一一一

■巳■ＯＧ０ＱＢ０▲■Ｂ０Ｕ■ＯＱ００』□■■ｑｂ０■ＢＯＤ』▲５●▽▲。▲□白ご卓

』『』一一一

一。』』０ＩＩＩ４Ｉ００ＩＬ００ＩＩＬＩＩＩｌ０

ＯＢ■■■●■Ⅱ▲■■■■■■■０■■｝■■□■●■｜■■０▲Ｂ■■■■■ＣＰ０

■一「謬工。

タヒーー＿当し鼻窒 ＭI、ａＸ/Ｍ_Ｐ

４章で述べたように，梁端の応力上昇率は，１Ｋモデルを用いた解 析結果とBilinearモデルを用いた解析結果の大きい方の値として評 価するのが適当であるので，ここでも1ＫモデルとBiUnearモデルの 両方について解析した．

建築用鋼材の材料定数については，表３に示す統計資料が文献17）

に報告されている．解析では，引張強さは統計資料の平均値を用 い，降伏比の影響を検討するために降伏応力度は平均値±標準偏差 の２種類を用いた．解析骨組の一部の柱に利用されているＢＣＰ材に ついては統計資料がないが，ＳＮ材と同じとして解析した．歪硬化係 数も００１３と０．００７の２種類としたので，計４種の材料定数につい て解析している．

５２解析結果

１Ｋモデルを用いた応答解析結果を図１５に，Bilmearモデルを用い た応答解析結果を図１６に◇印で示す．これらの応答値を図示する際

に用いた最大塑性回転角Opmaxは，最大層間変位角Ｒｍａｘを使って (1)式で求めた推定値である．最大塑性回転角Opmaxの無次元化に用 いた弾性限回転角０６ｙは，反曲点が梁中央であると仮定して算定し

た値であり，スパン長Ｌと梁せいりの比から算定できる．

MpL-f-g2LL _（７）

０６Ｊ＝６ＥＩ－３ＥＤ

また，図１５，１６中には，本論で提案した応力上昇率の上限値(6)式 を鎖線で示している．なお，図のサブタイトルに示した降伏比ＸＲ はSN400Bに関する値である．

１Ｋモデルを用いた応答解析結果を示した図１５には，さらに４．１節 の方法で求めた応力上昇率の予測値を太線で示している．ただし，

梁にはSN490Bも多用しているが，鎖線で示した(6)式による予測値 を含め予測値の算定には，SN400Bの降伏比を用いている．

最大塑性回転角Opmaxの算定に用いた弾性限層間変位角Ｒｊは，

弾性解析において梁端の曲げモーメントが全塑性モーメントＭｐに

達するときの値であり，１Ｋモデルを用いた解析では，これよりかな り小さな変形で降伏が始まる．したがって，図１５では，最大塑性回

転角OpmmKが零近傍で応答値は太線の予測値を超えるものが多い

が，鎖線で示した(6)式の予測値を超えるものはごく少数である．

Bilinearモデルを用いた応答解析結果を示した図１６には，

Bilinearモデルを用いた単調解析による応力上昇率を太線で示して いる．応答値の大部分は，大線の直下に集中しており，太線より大 きな値を取る鎖線を超えるものはごく少数である．

骨組中の梁の曲げモーメント分布は，梁中間荷重の影響で反曲点 は部材中央にない．しかし，図１５，１６に示すように，反曲点が梁中 央であると仮定して求めた弾性限回転角０６ｙを用いても，(6)式によ

る応力上昇率の予測値は，１ＫモデルとBilinearモデルを用いたいず れの解析結果に対しても，応力上昇率の上限を近似する値となって

いる．

えている．なお，本論では歪速度が降伏応力度などに及ぼす影響は 無視しているので，本論の結果は歪速度依存性が高い鋼材には利用 しがたい．また，本解析は，局部座屈や横座屈などの不安定現象を 無視したものであり，これらの不安定現象を生じる梁材では，応力 上昇率はここで述べたより小さくなる可能性がある．

謝辞

本研究は，科学研究費補助金（基盤研究Ｃ）の助成を受けて行い ましたまた，本研究を進めるにあたっては，京都大学防災研究所 助教授吹田啓一郎先生から貴重な実験データを頂きました．

参考文献

1)中島正愛・澤泉紳一：鉄骨骨組の地震応答に及ぼす柱梁耐力比の影響（その １：梁崩壊機構を形成するために必要な柱梁耐力比），日本鋼構造協会鋼 構造論文集，Vol､６，Ｎ０２３，ppll7-132,1999.9

2)澤泉紳一・中島正愛：鉄骨骨組の地震応答に及ぼす柱梁耐力比の影響（その ２：柱の塑性化を許す鉄骨骨組の地震応答），日本鋼構造協会鋼構造論文 集，VOL６，Ｎ0.23,ｐｐ､133-148,1999.9

3)前田患太郎・増田浩志・田中淳夫：実在中低層骨組の耐震性能に関する研 究，日本建築学会構造系論文集，第558号，ｐp205-210,2002.8 4)小川厚治・井上－朗・中島正愛・澤泉紳一：梁降伏型鋼構造ラーメン部材の

必要塑性変形性能に関する研究，日本建築学会構造系論文集，第５３７号，

ｐｐ､121-128,2000.11

5)小川厚治・横山則幸：鋼構造ラーメン骨組の梁の必要塑性変形性能に関する 研究，日本建築学会構造系論文集，第547号，ｐｐ､177-184,2001.9 6)日本建築学会：鋼構造接合部設計指針，2001.11

7)日本建築センター：鉄骨梁端溶接接合部の脆性的破断防止ガイドライン・同 解説，2003.9

8)小川厚治・中原寛章：強震を受ける鋼構造ラーメン骨組の梁に生じる塑性変 形（その１：最大変形），日本鋼構造協会鋼構造論文集，Vol10,Ｎ0.39, ｐｐ､89-104,2003.9

9)小川厚治・中原寛章：強震を受ける鋼構造ラーメン骨組の梁に生じる塑性変 形〈その２：履歴挙動），日本鋼構造協会鋼構造論文集，Vol､10,Ｎ0.39, pplO5-120,2003.9

10)吹田啓一郎：鋼構造ラーメン骨組の耐震設計における梁端接合部の耐力要 求値，日本建築学会構造系論文集，第567号，ｐｐ､165-171,2003.5 11）山田稔・辻文三：鋼材の応カー歪関係に閲する研究（Ｉ：等方十移動硬化

モデル），日本建築学会論文報告集，第270号，ｐｐ､17-22,1978.8 12)藤本盛久・和田章・白方和彦・小杉立：筋違付鉄骨ラーメンの弾塑性解析

に関する研究，日本建築学会論文報告集，第209号，ｐｐ41-51,1973.7 13）Ｒ・Tanabashi,Ｔ､NakamuraandSIshida：GravityEffectonthe

CatastrophicDynamicResponseofStrain-HardeningMulti-SoryFrames，

Proc・ｏｆ５ｔｈＷＣＥＥ,1978.6

14)桑原進・多田元英・井上_朗：角形断面柱・梁接合部パネルの力学モデ ル，日本建築学会大会学術講演梗概集，Ｃ－１構造１１１，ｐｐ､523-524,

1995.8

15)立山英二・斎藤俊樹・吹田啓一郎：溶接柱梁接合部の履歴挙動と梁長さの 影響，日本建築学会大会学術講演梗概集，Ｃ－１繊造、l，ｐｐ､809-812,

2001.9

16)小川厚治・多田元英：柱・梁接合部パネルの変形を考慮した静的・動的応 答解析プログラムの開発，日本建築学会第１７回情報システム利用技術シン ポジウム論文集，ｐｐ79-84,1994.12

17)志村保美・高田啓一・作本好文・塩飽豊明・藤沢一善：ＳＮ鋼の機械的性 質に関する統計調査，日本建築学会大会学術講演梗概集，ｃ－１構造、，

ｐｐ､535-536,2003.9 ６．結論

本論では，骨組設計の初期段階で地震時の最大層間変位角が指定 されることを前提として,､最大層間変位角から梁端の応力上昇率を 評価する方法を解析的に検討した．その結果，梁端の応力上昇率 は，(6)式によってその上限が近似できることを示した．この結果を 用いることによって，梁端接合部の合理的な設計が可能になると考

－４２‐

_輕至も
