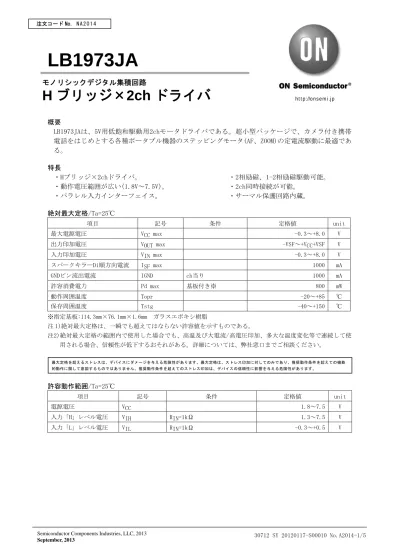

LB1973JA
概要
LB1973JAは、5V用低飽和駆動用2chモータドライバである。超小型パッケージで、カメラ付き携帯 電話をはじめとする各種ポータブル機器のステッピングモータ(AF、ZOOM)の定電流駆動に最適であ る。
特長
・Hブリッジ×2chドライバ。 ・2相励磁、1-2相励磁駆動可能。
・動作電圧範囲が広い(1.8V～7.5V)。 ・2ch同時接続が可能。
・パラレル入力インターフェイス。 ・サーマル保護回路内蔵。
絶対最大定格/Ta=25℃
項目 記号 条件 定格値 unit
最大電源電圧 VCC max -0.3～+8.0 V
出力印加電圧 VOUT max -VSF～+VCC+VSF V
入力印加電圧 VIN max -0.3～+8.0 V
スパークキラーDi順方向電流 ISF max 1000 mA
GNDピン流出電流 IGND ch当り 1000 mA
許容消費電力 Pd max 基板付き※ 800 mW
動作周囲温度 Topr -20～+85 ℃
保存周囲温度 Tstg -40～+150 ℃
※指定基板:114.3mm×76.1mm×1.6mm ガラスエポキシ樹脂
注 1)絶対最大定格は、一瞬でも超えてはならない許容値を示すものである。
注2)絶対最大定格の範囲内で使用した場合でも、高温及び大電流/高電圧印加、多大な温度変化等で連続して使 用される場合、信頼性が低下するおそれがある。詳細については、弊社窓口までご相談ください。
許容動作範囲/Ta=25℃
項目 記号 条件 定格値 unit
電源電圧 VCC 1.8～7.5 V
モノリシックデジタル集積回路
H ブリッジ× 2ch ドライバ
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
No.A2014-2/5 電気的特性/ Ta=25℃,VCC=1.9V
項目 記号 条件 min typ max unit
ICCO1 VCC=1.9V、IN1～IN4=Lレベル 0.01 1 μ A ICCO2 VCC=3.0V、IN1～IN4=Lレベル 0.01 1 μ A ICC1 IN1=Hレベル、IN2～IN4=Lレベル 18 25 mA 電源電流
ICC2 IN1=Hレベル、IN2～IN4=Lレベル、VCC=3.0V 19 27.5 mA VOUT11 IOUT=270mA、VCC=1.9V～3.6V、Ta=-20～85℃
VOUT=上側Tr、下側Trの和 IN1=Hレベル、IN2～IN4=Lレベル
補足：各入力IN2～IN4=Hレベルも同様の規格
0.2 0.3 V 出力飽和電圧1
VOUT12 IOUT=350mA、VCC=1.9V～3.6V、Ta=-20～85℃
VOUT=上側Tr、下側Trの和 IN1=Hレベル、IN2～IN4=Lレベル
補足：各入力IN2～IN4=Hレベルも同様の規格
0.25 0.4 V
VOUT21 IOUT=270mA、VCC=1.9V～3.6V、Ta=-20～85℃
VOUT=上側Tr、下側Trの和 OUT1-3、OUT2-4=ショート
IN1、IN3=Hレベル、IN2,IN4=Lレベル 補足：各入力IN2,IN4=Hレベルも同様の規格
0.12 0.2 V 出力飽和電圧2
(平行接続)
VOUT22 IOUT=500mA、VCC=1.9V～3.6V、Ta=-20～85℃
VOUT=上側Tr、下側Trの和 OUT1-3、OUT2-4=ショート
IN1、IN3=Hレベル、IN2,IN4=Lレベル 補足：各入力IN2,IN4=Hレベルも同様の規格
0.2 0.35 V
寄生素子によ る出力電流
IPA VIN=1.9V～3.6V、Ta=-20～85℃ ※1 9 mA
入力電流 IIN VIN=1.9V 32 70 μ A
TSD動作温度 tTSD ※3 設計保証 140 ℃
TSDヒス温度 ⊿T ※3 設計保証 20 ℃
スパークキラーダイオード
逆電流 IS(leak) VCC-OUT=8V、VIN=Lレベル 10 μ A
順方向電圧 VSF IOUT=400mA、VIN=Lレベル ※2 1.7 V
※1 寄生素子出力電流_IPA：片側 ch 駆動時にオフ ch(未使用)出力が寄生素子により引かれる電流値。
※2 VSF：回生電流順方向電圧
※3 設計保証であり、測定は行わない。
外形図
unit:mm (typ) 3178B
ピン配置図
SANYO : SSOP16(225mil) 5.2
4.4 6.4
0.22 0.65 (0.33)
1 8
9 16
0.5
0.15
1.5max
0.1(1.3)
-20 0 20 40 60 8085 100
0 0.2 0.4 0.6 0.8
1.0
Pd max -- Ta
OUT1 OUT2
OUT3
OUT4 IN2 GND
IN1IN3
IN4VCC
(Top View)
1 2 3 4 5 10 98761112131415
16 NC NC NC
NC NC NC
No.A2014-4/5 ステッピングモータ制御例
(1) 2 相励磁駆動タイミングチャート
(2)1-2 相励磁駆動タイミングチャート
IN1
IN3 IIN2
IN4
IN1
IN3 IIN2
IN4
OFF OFF
OFF OFF
ブロック図
VCC
GND IN2
IN1
IN3
IN4
OUT1 30K OUT2
100K
30K 100K
30K 100K
30K 100K
Control Block Circuit Thermal shutdown circuit
OUT4 OUT3
