N0712 TKIM/62005SB MSIM TB-00001395 trr 図変 /20100 GIIM/73195 GI（−）削除 D198 KN 8-4307 No.2999-1/6
Semiconductor Components Industries, LLC, 2013November, 2013

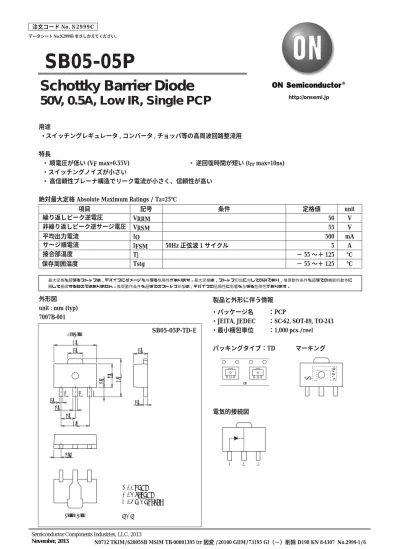

Schottky Barrier Diode
50V, 0.5A, Low IR, Single PCP
SB05-05P
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能的動作に 関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
用途
・ スイッチングレギュレータ , コンバータ , チョッパ等の高周波回路整流用
特長
・ 順電圧が低い (VF max=0.55V) ・ 逆回復時間が短い (trr max=10ns) ・スイッチングノイズが小さい
・ 高信頼性プレーナ構造でリーク電流が小さく、信頼性が高い
絶対最大定格 Absolute Maximum Ratings / Ta=25℃
項目 記号 条件 定格値 unit
繰り返しピーク逆電圧 VRRM 50 V
非繰り返しピーク逆サージ電圧 VRSM 55 V
平均出力電流 IO 500 mA
サージ順電流 IFSM 50Hz 正弦波 1 サイクル 5 A
接合部温度 Tj − 55 〜＋ 125 ℃
保存周囲温度 Tstg − 55 〜＋ 125 ℃
外形図 unit : mm (typ) 7007B-001
製品と外形に伴う情報
・パッケージ名 ：PCP
・JEITA, JEDEC ： SC-62, SOT-89, TO-243
・最小梱包単位 ：1,000 pcs./reel
パッキングタイプ：TD マーキング
電気的接続図
TD
1 : Anode 2 : Cathode 3 : No Contact PCP
2.5 4.0
1.0
1.5 0.5 0.4
3.0 4.5 1.6
0.4
1 2 3
1.5
0.75 Top View
Bottom View
SB05-05P-TD-E
SB
LOT No.3
1 2
電気的特性 Electrical Characteristics / Ta=25℃
項目 記号 条件 定格値
min typ max unit
逆電圧 VR IR=200μ A 50 V
順電圧 VF IF=500mA 0.55 V
逆電流 IR VR=25V 50 μA
端子間容量 C VR=10V, f=1MHz 18 pF
逆回復時間 trr IF=IR=100mA, 指定回路において 10 ns
熱抵抗 Rth(j-a)1 310 ℃ / W
Rth(j-a)2 セラミック基板 (250mm
2× 0.8mm) 装着時 120 ℃ / W
trr 指定回路図
Ordering Information
Device パッケージ名 最小梱包単位 memo
SB05-05P-TD-E PCP 1,000pcs./reel Pb Free
Duty≦10%
50Ω 100Ω 10Ω
--5V
trr 10μs
100mA100mA 10mA
No.2999-3/6
0 0.2 0.4 0.6 0.8 1.0
1.0
0.1
0.01 7 5
2 3 7 5
2 3
1.2
順電圧, VF -- V
順電流, I F -- A
IF -- VF
Ta=12 5°C
25°C
ID00349
0 1000
100 2 5 2 5
2 10
5
1.0 5 2
0.1 5 2
2
60 70
10 20 30 40 50
逆電圧, VR -- V
IR -- VR
逆電流, I R --
μA
Ta=125°C
25°C 50°C 75°C 100°C
ID00350
1.0 2 3 5 7 10 2 3 5 7 100
ID00352
f=1MHz
ID00351 5
2 3
平均出力電流, IO -- mA
PF(AV) -- IO
平 均 順電力損失, P F (AV) - - mW
0 0
100 500
600
400
300
200
100
200 300 400 500 600
5 10
3 7 7 5
3 2 100
逆電圧, VR -- V
C -- VR
端子 間 容量, C
- - pF
180°
360°
θ 360°
(2) (4) (3)
(1) 方形波
正弦波 (1)方形波
θ=60
°(2)方形波
θ=120
°(3)方形波
θ=180
°(4)正弦波 θ=180°
ID00353
I
S20ms t
電流波形 50Hz正弦波
時間, t -- s
サ ージ順電流, I F S M (ピーク値) - - A
IFSM -- t
7 0.01 2 3 7 0.1
0
5 2 3 5 7 1.0 2 3
6 7
4
2 5
3
1
エンボステーピングの情報
SB05-05P-TD-E
No.2999-5/6
Outline Drawing Land Pattern Example
SB05-05P-TD-E
Mass (g) Unit 0.058
* For reference mm
Unit: mm
2.2
1.0
1.81.5
0.9 3.7
1.5 3.0 1.0
45° 45°
