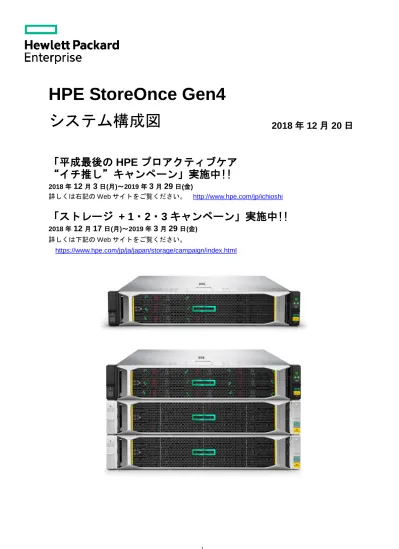

HPE StoreOnce Gen4
システム構成図
2018 年 12 月 20 日
「平成最後の HPE プロアクティブケア
“イチ推し”キャンペーン」実施中!!
2018 年
12
月
3
日(月)～2019 年
3
月
29
日(金)
詳しくは右記の Web サイトをご覧ください。
http://www.hpe.com/jp/ichioshi
「ストレージ + 1・2・3 キャンペーン」実施中!!
2018 年
12
月
17
日(月)～2019 年
3
月
29
日(金)
詳しくは下記の Web サイトをご覧ください。
https://www.hpe.com/jp/ja/japan/storage/campaign/index.html
目次
HPE StoreOnce Gen4
◆StoreOnce Gen4
OVERVIEW
・HPE StoreOnce Gen4 製品概要
………...
3
・HPE StoreOnce Gen4 システム仕様
………...
4
構成ツリー
・HPE StoreOnce 3620 System ...
6
・HPE StoreOnce 3640 System ...
7
・共通オプション
- ネットワーク カード ...
8
- ネットワーク カード用オプション ...
9
- 電源コード ...
10
・サポート サービス ...
11
◆StoreOnce Cloud Bank
・製品概要 ...
14
構成ツリー
・Cloud Bank ライセンス ...
14
◆StoreOnce VSA
・製品概要 ...
15
構成ツリー
・VSA ソフトウェア ライセンス ...
15
・サポート サービス ...
16
◆StoreOnce Recovery Manager Central (RMC)
・製品概要 ...
17
O
VERVIEW
HPE StoreOnce Gen4
HPE StoreOnce Gen4 製品概要
統合バックアップソリューション
HPE StoreOnce Gen4 は様々なバックアップのツールや手法に対応し、
専用アプライアンスならではの高速処理、高い重複排除率、および複数拠点の
バックアップなどのメリットを提供します。
お客様の環境や要件にあわせて最適なアプローチを選択しながら、遠隔拠点や
クラウドを活用して大容量のデータを効率よく保護し活用することができます。
製品ラインアップ
使用可能容量 (Cloud Bank 使用時) 4~500TB (~1PB) 16~31.5TB (~63TB) 36~108TB (~216TB) 36~216TB (~432TB) 36~864TB (~1728TB) 72~1728TB (~3456TB) 転送速度 (Catalyst 使用時) 36TB/時 14TB/時 18TB/時 33TB/時 41TB/時 47TB/時－ 重 複 排 除 で デ ー タ 量 を 1/20 に削 減
－ Veeam、 Veritas、 Data Protector、 CommVault と連携 し、運 用を統 合可能
－ Oracle、 SQL/Exchange、 SAP HANA プ ラグ イン で高 速バッ クアッ プ
－ 3PAR か ら直 接かつ 自動化 された バック アップ (RMC)
－ ク ラ ウ ド 連 携 で デ ー タ を オ フ ロ ー ド (Cloud Bank Storage)
－ デ ー タ 保 護 、 災 害 対 策 か ら ア ー カ イ ブ ま で
O
VERVIEW
HPE StoreOnce Gen4
HPE StoreOnce 3620 概要
システム仕様
製品名 HPE StoreOnce 3620 24TB システム
製品番号 BB954A
ホスト インターフェイス 1Gb iSCSI / 10Gb iSCSI / 10/25Gb iSCSI / 16Gb Fibre Channel / 32Gb Fibre Channel
ホスト ポート数 4(1Gb iSCSI) 形状 ラックマウント型(2U) ハードドライブ システム用 600 GB 2.5 インチ HDD×2 台 データ用 4 TB 3.5 インチ HDD×6 台 RAID レベル ハードウェア RAID6 RAW 容量 / 使用可能容量 標準構成 24 TB / 16 TB 最大*1 48 TB / 31.5 TB Cloud Bank 使用可能容量(最大) *1,2 63 TB
最大転送速度 5 TB /時(Read) / 6 TB /時(Write) / 14 TB /時(StoreOnce Catalyst) StoreOnce Catalyst、仮想ライブラリと NAS のバックアップターゲットの合計 24 仮想テープカートリッジ数 1,024 重複排除 StoreOnce 標準対応 電源 100-240 VAC 最大消費電力(208 V) 608 W 入力電流(208 V) 3 A 省エネ法に基づくエネルギー消費効率 TBD サイズ (W×D×H) 446×731×88 mm 重量 25 kg 環境条件 動作時 温度：10 ～ 35 °C、湿度：8 ～ 90 % ただし結露しないこと 保管時 温度：-30 ～ 60 °C、湿度：5 ～ 95 % ただし結露しないこと ＊1：StoreOnce 3620 24TB 容量アップグレードキット (BB960A)を追加した場合
＊2：オプションの StoreOnce Cloud Bank ライセンスが必要
O
VERVIEW
HPE StoreOnce Gen4
HPE StoreOnce 3640 概要
システム仕様
製品名 HPE StoreOnce 3640 48TB システム
製品番号 BB955A
ホスト インターフェイス 1Gb iSCSI / 10Gb iSCSI / 10/25Gb iSCSI / 16Gb Fibre Channel / 32Gb Fibre Channel
ホスト ポート数(標準) 4(1Gb iSCSI) 形状 ラックマウント型(2U) ハードドライブ システム用 600 GB 2.5 インチ HDD×2 台 データ用 4 TB 3.5 インチ HDD×12 台 RAID レベル ハードウェア RAID6 RAW 容量 / 使用可能容量 標準構成 48 TB / 36 TB 最大*1 144 TB / 108 TB Cloud Bank 使用可能容量(最大) *1,2 216 TB
最大転送速度 6 TB /時(Read) / 7 TB /時(Write) / 18 TB /時(StoreOnce Catalyst) StoreOnce Catalyst、仮想ライブラリと NAS のバックアップターゲットの合計 36 仮想テープカートリッジ数 4,096 重複排除 StoreOnce 標準対応 電源 100-240 VAC 最大消費電力(208 V) 625 W / 888 W / 1151 W (本体のみ / 容量アップグレードキット×1 台追加時 / 容量アップグレードキット×2 台追加時) 入力電流(208 V) 3 A / 4.4 A / 5.7A (本体のみ / 容量アップグレードキット×1 台追加時 / 容量アップグレードキット×2 台追加時) 省エネ法に基づくエネルギー消費効率 TBD サイズ (W×D×H) 446×731×88 mm 重量 29 kg 環境条件 動作時 温度：10 ～ 35 °C、湿度：8 ～ 90 % ただし結露しないこと 保管時 温度：-30 ～ 60 °C、湿度：5 ～ 95 % ただし結露しないこと ＊1：StoreOnce 3640 48TB 容量アップグレードキット(BB962A)を 2 台追加した場合
＊2：オプションの StoreOnce Cloud Bank ライセンスが必要
システム仕様 製品名 StoreOnce 3640 48TB 容量アップグレードキット 製品番号 BB962A 形状 ラックマウント型(2U) ハードドライブ 4 TB 3.5 インチ HDD×12 台 省エネ法に基づくエネルギー消費効率 TBD サイズ (W×D×H) 448×598×87 mm 重量 26.2 kg 動作環境 動作時 温度：10～40 ℃、湿度：10～90 ％ ただし結露しないこと 保管時(輸送時) 温度：-30～65 ℃、湿度：0～95 ％ ただし結露しないこと HPE StoreOnce 3640 + 容量アップグレードキット×2 台
HPE StoreOnce Gen4
HPE StoreOnce 3620 システム構成図
＊iSCSI 接続(1GbE×4 ポート) ＊使用可能容量 16TB (4TB×6 台搭載) ＊Cat 5e ネットワーク ケーブル(3m)×2 本添付 ＊200V 用 IEC320 C13-C14 電源コード(2m)×2 本添付 ＊リダンダント パワーサプライ標準搭載 ＊重複排除標準対応HPE StoreOnce 3620
＊HPE StoreOnce 3620 用ディスク追加オプション(4TB×6 台) ＊最大 1 つ追加可能 ＊使用可能容量を合計 31.5TB にアップグレード ＊StoreOnce 3620 24TB 容量アップグレード使用権(BB961A)が 1 つ必要 StoreOnce 3620 24TB 容量アップグレードキット BB960A 1,440,000 円 (税抜価格)HPE StoreOnce 3620 24TB システム(2U) BB954A 2,400,000 円 (税抜価格)
◆1GbE Ethernet 4 ポートで iSCSI 接続します。ネットワーク カード オプションの追加により 10GbE / 25GbE Ethernet で iSCSI 接続、または 16Gb / 32Gb FC で FC 接続も可能です。接続にはケーブル他、対応したスイッチ製品が必要です。(バックアップサーバーとの直接接続も可能です。)
◆追加ホスト アダプターは合計 4 枚まで搭載可能です。
◆StoreOnce 3620 本体に標準添付のラックレールは、四角穴および丸穴キャビネット対応の長さ調節可能な(61-92cm)ラックレールです。 ◆NAS target に CIFS と NFS をサポート
◆NAS アクティブディレクトリー(AD)をサポート
◆Catalyst、Replication は StoreOnce の標準ライセンスに含まれており、別途購入する必要はございません。 ◆iLO 5 によるリモート管理をサポート
・Integrated Light-Out Advanced Pack 1 サーバー ライセンス(3 年間の標準時間 テクニカル サポート付) 標準添付 ◆HPE SIM (SNMP Trap)をサポート
◆テープ互換性 ・エミュレート テープライブラリ：MSL2024、MSL4048、MSL8096 ・エミュレート テープドライブ ：LTO2、LTO3、LTO4、LTO5、LTO6、LTO7 ・StoreOnce の仮想化テープドライブは物理テープドライブと同等の H/W 圧縮機能はありませんので、テープカートリッジの容量の設計にはご注意 下さい。 ◆サポート OS ・Windows ・Linux 他 ◆バックアップ ソフトウェア
・HPE Data Protector Software 他
＊対応 OS・バックアップ ソフトウェアの詳細は、「SPOCK(Single Point of Connectivity Knowledge)」サイトのCompatibility Matrixにて確認ください。 ◆テープドライブとの直接接続は、現在のところ未サポートです。 ◆StoreOnce 製品の機能や構成方法など詳細については、下記の資料を参照してください。 http://h20565.www2.hpe.com/portal/site/hpsc/public/psi/manualsResults/?sp4ts.oid=5196525 HPE StoreOnce 3620 ＊容量アップグレードキット用ライセンス StoreOnce 3620 24TB 容量アップグレード使用権 BB961A 1,000 円 (税抜価格)
＊StoreOnce Gen4 用 Encryption 使用権 ＊保存データおよび転送データの暗号化に対応
StoreOnce Encryption 使用権 BB994A 1,000 円 (税抜価格)
HPE StoreOnce Gen4
HPE StoreOnce 3640 システム構成図
◆1GbE Ethernet 4 ポートで iSCSI 接続します。ネットワーク カード オプションの追加により 10GbE / 25GbE Ethernet で iSCSI 接続、または 16Gb / 32Gb FC で FC 接続も可能です。接続にはケーブル他、対応したスイッチ製品が必要です。(バックアップサーバーとの直接接続も可能です。)
◆追加ホスト アダプターは合計 4 枚まで搭載可能です。
◆StoreOnce 3640 本体および容量アップグレードキットに標準添付のラックレールは、四角穴および丸穴キャビネット対応の長さ調節可能なラック レールです。調節幅：StoreOnce 3640 本体 61～92cm、容量アップグレードキット 73～83cm
◆NAS target に CIFS と NFS をサポート ◆NAS アクティブディレクトリー(AD)をサポート
◆Catalyst、Replication は StoreOnce の標準ライセンスに含まれており、別途購入する必要はございません。 ◆iLO 5 によるリモート管理をサポート
・Integrated Light-Out Advanced Pack 1 サーバー ライセンス(3 年間の標準時間 テクニカル サポート付) 標準添付 ◆HPE SIM (SNMP Trap)をサポート
◆テープ互換性 ・エミュレート テープライブラリ：MSL2024、MSL4048、MSL8096 ・エミュレート テープドライブ ：LTO2、LTO3、LTO4、LTO5、LTO6、LTO7 ・StoreOnce の仮想化テープドライブは物理テープドライブと同等の H/W 圧縮機能はありませんので、テープカートリッジの容量の設計にはご注意 下さい。 ◆サポート OS ・Windows ・Linux 他 ◆バックアップ ソフトウェア
・HPE Data Protector Software 他
＊対応 OS・バックアップ ソフトウェアの詳細は、「SPOCK(Single Point of Connectivity Knowledge)」サイトのCompatibility Matrixにて確認ください。 ◆テープドライブとの直接接続は、現在のところ未サポートです。 ◆StoreOnce 製品の機能や構成方法など詳細については、下記の資料を参照してください。 http://h20565.www2.hpe.com/portal/site/hpsc/public/psi/manualsResults/?sp4ts.oid=5196525 ＊iSCSI 接続(1GbE×4 ポート) ＊使用可能容量 36TB (4TB×12 台搭載) ＊Cat 5e ネットワーク ケーブル(3m)×2 本添付 ＊200V 用 IEC320 C13-C14 電源コード(2m)×2 本添付 ＊リダンダント パワーサプライ標準搭載 ＊重複排除標準対応 HPE StoreOnce 3640 + 容量アップグレードキット×2 台(オプション)
HPE StoreOnce 3640
HPE StoreOnce 3640 48TB システム(2U) BB955A 3,600,000 円 (税抜価格) ＊HPE StoreOnce 3640 用ディスク拡張オプション ＊容量アップグレードキットは合計 2 台まで追加可能 ＊SAS 外部ケーブル添付 ＊200V 用 IEC320 C13-C14 電源コード(0.7m)×2 本添付 ＊リダンダント パワーサプライ標準搭載 ＊1 台につき StoreOnce 3640 48TB 容量アップグレード使用権(BB963A)が 1 つ必要 StoreOnce 3640 48TB 容量アップグレードキット(2U) BB962A 3,000,000 円 (税抜価格) ＊容量アップグレードキット用ライセンス StoreOnce 3640 48TB 容量アップグレード使用権 BB963A 1,000 円 (税抜価格)
＊StoreOnce Gen4 用 Encryption 使用権 ＊保存データおよび転送データの暗号化に対応
StoreOnce Encryption 使用権 BB994A 1,000 円 (税抜価格)
HPE StoreOnce Gen4
共通オプション
ネットワーク カード
＊StoreOnce Gen4 用 10GbE-T ネットワーク カード ＊デュアルポート
＊1 枚につき StoreOnce Gen4 10GbE-T ネットワークカード使用権(BB985A)が 1 つ必要
＊StoreOnce Gen4 用 16Gb FC ネットワーク カード ＊デュアルポート、16Gb 短波長 SFP+ ×2 付属
＊1 枚につき StoreOnce Gen4 16Gb FC ネットワークカード使用権(BB987A)が 1 つ必要
10GbE-T ネットワーク カード
16Gb FC ネットワーク カード
＊10GbE-T ネットワーク カード用ライセンス32Gb FC ネットワーク カード
＊StoreOnce Gen4 用 10GbE SFP+ネットワーク カード ＊デュアルポート、10GbE 用 SR SFP+ モジュール×2 個付属
25GbE で使用する場合のトランシーバーはオプション
＊1 枚につき StoreOnce Gen4 10/25Gb SFP ネットワークカード使用権(BB983A)が 1 つ必要
10/25GbE SFP ネットワーク カード
＊10/25GbE SFP ネットワーク カード用ライセンス StoreOnce Gen4 10/25Gb SFP ネットワークカード BB982A 300,000 円 (税抜価格) StoreOnce Gen4 10/25Gb SFP ネットワークカード使用権 BB983A 1,000 円(税抜価格)StoreOnce Gen4 10GbE-T ネットワークカード BB984A 300,000 円 (税抜価格)
StoreOnce Gen4 10GbE-T ネットワークカード使用権 BB985A 1,000 円 (税抜価格) ネットワークカード用 オプション ＊16Gb FC ネットワーク カード用ライセンス StoreOnce Gen4 16Gb FC ネットワークカード使用権 BB987A 1,000 円 (税抜価格) StoreOnce Gen4 16Gb FC ネットワークカード BB986A 600,000 円 (税抜価格) StoreOnce Gen4 32Gb FC ネットワークカード BB990A 840,000 円 (税抜価格)
HPE StoreOnce Gen4
ネットワークカード用オプション
◆ケーブルはサーバーとスイッチ間およびスイッチと HPE StoreOnce Backup 間の接続に必要な数を選択します。 直接接続の場合には、サーバーと HPE StoreOnce Backup の接続に必要な数を選択します。
◆ファイバーチャネル PremierFlex ケーブルは、従来のケーブルよりも更に高性能なケーブルで以下の特徴があります。 ・高い屈曲性により柔軟性が高まり、取り扱いがより簡単 (推奨半径 15mm が 2mm に)
・OM4 は 4700 MHz 帯域の優れた高速シグナル転送を提供 (PremierFlex でない OM3 ケーブルは 2000 MHz) ・屈曲時のシグナル転送品質が 10 倍向上
10/25GbE SFP ネットワーク カード
LC コネクター 10GbE SR SFP+モジュール ファイバーチャネル接続 ＊マルチモード ファイバーチャネル ケーブルは下記表を参照 ファイバーチャネル ケーブル 25Gb SFP28 SR 100m LC トランシーバー 845398-B21 241,000 円 (税抜価格) LC コネクター DAC ケーブル(両端にトランシーバー付) DAC ケーブル 下記表を参照＊StoreOnce Gen4 10/25Gb SFP ネットワークカード(BB982A)に 2 個標準添付 10/25GbE SFP ネットワーク カード
16Gb / 32Gb FC ネットワーク カード
ファイバーチャネルケーブル 下記表を参照 16Gb / 32Gb FC ネットワーク カード ファイバーチャネル ケーブル (LC-LC) ケーブル 長PremierFlex OM4 ケーブル OM3 ケーブル
型番 税抜価格 型番 税抜価格 1 m QK732A 13,000 円 － － 2 m QK733A 17,000 円 － － 5 m QK734A 19,000 円 AJ836A 15,000 円 15 m QK735A 24,000 円 AJ837A 19,000 円 30 m QK736A 38,000 円 AJ838A 30,000 円 50 m QK737A 61,000 円 AJ839A 50,000 円 10/25GbE SFP ネットワーク カード用 DAC ケーブル 製品名 型番 税抜価格 25GbE SFP28 DAC ケーブル 25Gb SFP28 to SFP28 DAC ケーブル 1m 844474-B21 27,000 円 25Gb SFP28 to SFP28 DAC ケーブル 3m 844477-B21 37,000 円 25Gb SFP28 to SFP28 DAC ケーブル 5m 844480-B21 43,000 円 10GbE SFP+ DAC ケーブル X240 10G SFP+ SFP+ 0.65m DAC Cable JD095C 22,600 円 X240 10G SFP+ SFP+ 1.2m DAC Cable JD096C 25,300 円 X240 10G SFP+ SFP+ 3m DAC Cable JD097C 36,000 円 ＊グレー色は在庫限定 ＊上記 DAC ケーブルは NIC 側のサポート状況になります。 DAC ケーブルについては、接続されるスイッチ側のサポートにより選択 ください。
HPE StoreOnce Gen4
電源コード
100V 用 C13 – NEMA 5-15P 電源コード 2m、ブラック AF572A 2,000 円 200V 用 C13-14 電源ケーブル 4.5 フィート(1.35m)、ブラック 142257-006 2,000 円 1.37m、グレー A0K04A 2,000 円 2m、ブラック A0K02A 2,000 円 2m、グレー AF573A 3,000 円 10 フィート(3m)、ブラック 142257-003 2,000 円 200V 用 C13 – NEMA 6-15P 電源コード 3.6m、ブラック A0N33A 6,000 円 ＊グレー色は在庫限定 ＊この表内の価格は税抜価格です。 ◆StoreOnce 本体および容量アップグレードキット(BB962A)には 100V 電源コードは付属しません。必要に応じて電源コードオプションから選択して ください。 ◆StoreOnce 本体に 200V 用 C13-14 電源コード(2m)が 2 本、容量アップグレードキットに 200V 用 C13-14 電源コード(0.7m)が 2 本標準添付 ◆標準添付以外の電源コードは下の表より選択してください。AC 電源コード オプション
HPE StoreOnce Gen4
サービス
サポート サービス
インストレーション/スタートアップ サービス
＊別途お問い合わせください。◆標準保証：
◆HPE StoreOnce 3620 / 3640、容量アップグレードキットの標準保証： パーツ保証 3 年、オンサイト保証 3 年、翌営業日対応(通常営業時間内) ◆保証内容の詳細については、下記の保証規定を参照してください。 http://www.hpe.com/support/warranty_storage_JP保守サービス
ファウンデーション
ケア
◆HPE ファウンデーションケアは、ハードウェアのオンサイト サービスとソフトウェア サポートをパッケージにする ことで、ワンストップのトータル サポートを提供するサービス商品です。 ◆ハードウェアについてのサポートは、標準保証の内容を 3～5 年間のハードウェア オンサイト(4 時間対応 24x7 または 4 時間 対応標準時間) にアップグレードします。 ◆HD 返却不要オプションを選択可能です。 ◆ソフトウェアについてのサポートには、ソフトウェアの機能および運用に関するサポート、問題の特定および解決のサポート、 インストレーションのサポートなど、HPE の技術者が提供する電話による技術支援が含まれております。またソフトウェア 新バージョンの使用許諾も含まれ、ソフトウェア製品向けのオールインワンのサポートです。 ◆HPE ファウンデーションケアのサービス提供時間は以下の通りです。 ファウンデーションケア 9x5： ・ハードウェアのオンサイト サービスは 4 時間対応 標準時間 受付/障害診断時間：月曜日～金曜日 8:45－17:30 (祝日および年末年始を除く) オンサイト作業：17:30 までに電話を受けた案件は原則 4 時間対応 ・ソフトウェア部分に対する電話による技術支援は月曜日～金曜日 8:45－17:30 (祝日・年末年始除く) ファウンデーションケア 24x7： ・ハードウェアのオンサイト サービスは 4 時間対応 24x7 受付/障害診断時間：24 時間 7 日間 (年中無休) オンサイト作業：原則 4 時間対応 ・ソフトウェア部分に対する電話による技術支援は 24 時間、年中無休 ◆容量アップグレードキットがある構成では、容量アップグレードキット 1 つごとに各製品用のファウンデーションケアが 1 つ必要です。プロアクティブ
ケア
エキスパート エンジニアによる問題回避型サービス ＜http://www.hpe.com/jp/proactive_care＞ ◆プロアクティブケアは、アドバンスト ソリューション センターのエキスパート エンジニア チームによるリモート サポート に加え、潜在的な問題を回避するための技術情報を定期的に提供します。広範なスキルをもつエキスパート エンジニア チーム が問題の早期解決を支援するほか、障害の発生頻度を低減するための情報を提供することにより、お客様のシステムの安定性と 生産性の向上を支援します。HPE の長年にわたるプロアクティブ サービスの経験とエキスパート エンジニアのスキルを 是非お客様のシステム運用にご活用ください。 ◆潜在的な問題を回避するための分析レポートは、プラットフォームを最新に維持するための「ファームウェアとソフトウェアの リビジョン分析と推奨」、潜在的な問題を分析して報告する「プロアクティブ スキャン」、頂いた障害とお問合せの一覧を 記した「インシデント レポート」の 3 種類を提供します。 ◆プロアクティブ サービスはリモートからリモート サポート ツール、電子メール、FTP、電話等を用いて提供されます。 ◆HD 返却不要オプションを選択可能です。※プロアクティブケアの契約対象機器は、Insight Remote Support A.05.70 以降が適切に設定された環境にあり、管理対象と して利用可能な状態である必要があります。対象機器によっては HPE が規定するツールをオペレーティング システム上に インストールし、ご利用いただく場合がございます。また、お客様に構成情報を収集いただき、収集したデータを FTP または 電子メールにて HPE へ送付いただく場合がございます。 ※対象ソフトウェア製品の詳細につきましては右記 Web を参照ください。 http://www.hpe.com/jp/proactivecare-tlist ◆HPE プロアクティブケアのサービス提供時間は以下の通りです。 ・ハードウェアのオンサイト サービスは 4 時間対応 24x7 受付/障害診断時間：24 時間 7 日間 (年中無休) オンサイト作業：原則 4 時間対応 ・ソフトウェア部分に対する電話による技術支援は 24 時間、年中無休 ◆容量アップグレードキットがある構成では、容量アップグレードキット 1 つごとに各製品用のプロアクティブケアが 1 つ必要です。
HPE StoreOnce Gen4
◆保証アップグレード サービス：
HPE ファウンデーションケア/プロアクティブケア
対象：HPE StoreOnce 3620 24TB システム (BB954A)
サービス名 製品名 時間帯 年数 型番 税抜価格 プロアクティブケア 4 時間対応 24x7 3 年 HH7Y4E 483,100 円 4 年 HH8A4E 743,900 円 5 年 HM3K4E 1,004,800 円 4 時間対応 HD 返却不要 24x7 3 年 HH7Y5E 545,200 円 4 年 HH8A5E 826,400 円 5 年 HM3K5E 1,107,700 円 ファウンデーションケア 4 時間対応 9x5 (標準時間) 3 年 HH7X6E 266,400 円 4 年 HH7Z6E 456,200 円 5 年 HH8B6E 645,900 円 24x7 3 年 HH7Y2E 358,700 円 4 年 HH8A2E 578,700 円 5 年 HM3K2E 798,800 円 4 時間対応 HD 返却不要 9x5 (標準時間) 3 年 HH7X7E 328,500 円 4 年 HH7Z7E 538,800 円 5 年 HM3J7E 748,900 円 24x7 3 年 HH7Y3E 420,800 円 4 年 HH8A3E 661,300 円 5 年 HM3K3E 901,800 円
対象：StoreOnce 3620 24TB 容量アップグレードキット (BB960A)
サービス名 製品名 時間帯 年数 型番 税抜価格 プロアクティブケア 4 時間対応 24x7 3 年 HM3V9E 245,700 円 4 年 HM3X9E 401,900 円 5 年 HF2N9E 558,100 円 4 時間対応 HD 返却不要 24x7 3 年 HM3W0E 291,600 円 4 年 HM3Y0E 462,900 円 5 年 HF2P0E 634,100 円 ファウンデーションケア 4 時間対応 9x5 (標準時間) 3 年 HM3V1E 126,300 円 4 年 HM3X1E 243,200 円 5 年 HF2N1E 360,200 円 24x7 3 年 HM3V7E 176,800 円 4 年 HM3X7E 310,300 円 5 年 HF2N7E 443,900 円 ◆保守サービスの提供期間は製品本体購入日より数えて 3 年間、4 年間、5 年間となります。(製品本体購入日が保証開始日となります)◆Replication、StoreOnce Catalyst および StoreOnce Encryption の保守は、StoreOnce 本体の保守サービスの範囲に含まれます。
◆StoreOnce Cloud Bank を利用する場合、StoreOnce Cloud Bank ライセンスの保守は StoreOnce 本体の保守サービスの範囲に含まれます。 ◆お客様登録申請はハードウェア製品本体購入後、速やかに完了していただく必要があります。 ◆オンサイト サービスおよび 24 時間 7 日間オンサイト サービスのご提供地域および応答時間に関しては地理的制限等があります。 また、原則としてオンサイト サービスが提供できる地域は、弊社が定めております離島などサービス拠点から遠隔地への出張とならない場合のみと 限らせていただきます。対応可能地域については下記 Web サイトを参照ください。 http://www.hpe.com/jp/supportservices-areamap-sw ◆オンサイト対応可能地域以外のお客様は、弊社サービス拠点まで製品をお持込みいただき、修理完了後にお引取りいただくか、もしくは別途有償にて オンサイト サービスを承ります。 ◆HD 返却不要サービスは、通常のハードウェア保守サービスでは、修理交換により取り外された部品は HPE の所有となりますが、本サービスでは、 交換により取り外された HD(ハードディスク)を HPE の所有とせず、お客様の所有とする権利を付与します。 具体的には、通常のハードウェア保守サービスに加え、交換作業担当者が修理交換後の当該 HD を持ち帰らずにお客様にお引渡しするサービスです。
HPE StoreOnce Gen4
`
◆保証アップグレード サービス(つづき)：
HPE ファウンデーションケア/プロアクティブケア
対象：HPE StoreOnce 3640 48TB システム (BB955A)
サービス名 製品名 時間帯 年数 型番 税抜価格 プロアクティブケア 4 時間対応 24x7 3 年 HH8B7E 548,000 円 4 年 HH8D7E 850,300 円 5 年 HH8F7E 1,152,500 円 4 時間対応 HD 返却不要 24x7 3 年 HH8B8E 622,300 円 4 年 HH8D8E 949,000 円 5 年 HH8F8E 1,275,600 円 ファウンデーションケア 4 時間対応 9x5 (標準時間) 3 年 HM3N5E 299,800 円 4 年 HH8C9E 520,500 円 5 年 HH8E9E 741,200 円 24x7 3 年 HM3P1E 405,500 円 4 年 HH8D5E 661,000 円 5 年 HH8F5E 916,300 円 4 時間対応 HD 返却不要 9x5 (標準時間) 3 年 HM3N6E 374,100 円 4 年 HH8D0E 619,300 円 5 年 HH8F0E 864,400 円 24x7 3 年 HM3P2E 479,800 円 4 年 HH8D6E 759,600 円 5 年 HH8F6E 1,039,500 円
対象：StoreOnce 3640 48TB 容量アップグレードキット (BB962A)
サービス名 製品名 時間帯 年数 型番 税抜価格 プロアクティブケア 4 時間対応 24x7 3 年 HF2S8E 505,700 円 4 年 HF2U8E 827,400 円 5 年 HF2W8E 1,149,000 円 4 時間対応 HD 返却不要 24x7 3 年 HF2S9E 600,300 円 4 年 HF2U9E 953,000 円 5 年 HF2W9E 1,305,600 円 ファウンデーションケア 4 時間対応 9x5 (標準時間) 3 年 HF2S0E 259,900 円 4 年 HF2U0E 500,900 円 5 年 HF2W0E 741,700 円 24x7 3 年 HF2S6E 364,000 円 4 年 HF2U6E 639,000 円 5 年 HF2W6E 914,000 円 4 時間対応 HD 返却不要 9x5 (標準時間) 3 年 HF2S1E 354,500 円 4 年 HF2U1E 626,300 円 5 年 HF2W1E 898,200 円 24x7 3 年 HF2S7E 458,400 円 4 年 HF2U7E 764,500 円 5 年 HF2W7E 1,070,700 円HPE StoreOnce Gen4
StoreOnce Cloud Bank
＊StoreOnce 上のデータを商用クラウド上のストアに 複製する機能を利用するライセンス
＊クラウド上のストア 1TB あたりに 1 つライセンスが必要
StoreOnce Cloud Bank
StoreOnce Cloud Bank RW 1TB 使用権 BC012A 50,000 円 (税抜価格)
＊Cloud Bank の機能を拡張し、ストアを切断、再接続可能にする ライセンス
＊クラウド上のストア 1TB あたりに 1 つライセンスが必要 StoreOnce Cloud Bank Detach 1TB 使用権
BC013A 25,000 円 (税抜価格)
◆HPE StoreOnce Cloud Bank の動作環境
・サポートする StoreOnce：StoreOnce 3620 / 3640、StoreOnce VSA
StoreOnce ソフトウェアのバージョン 4.1.x 以降が必要
StoreOnce Catalyst (StoreOnce 3620 / 3640、StoreOnce VSA には標準で Catalyst が含まれます) ・サポートするストレージ：Amazon S3、Microsoft Azure クラウド上のオブジェクトストア
Scality Ring オブジェクトストレージ
【概要】
StoreOnce バックアップアプライアンス(VSA を含む)から、重複排除された複製データを送信し、 クラウド上のオブジェクトストアにデータを保存、保持するソリューション ・アーカイブデータを低コストで長期保存 ・オフサイトのデータ保護 ・クラウドベースの災害復旧ソリューション ■ 運用を変えることなくデータを、オンプレミスからクラウドへ ■ 重複排除でクラウド上の容量効率を向上し、ネットワーク帯域も削減 ■ オブジェクトストアとして Amazon、Azure、Scality RING をサポート◆StoreOnce Cloud Bank の最大容量 ローカル ストレージの 最大容量*1 Cloud Bank で 利用可能な 最大論理容量 備考 StoreOnce 3620 31.5TB 63TB － StoreOnce 3640 108TB 216TB －
StoreOnce VSA 500TB 1000TB Cloud Bank の容量 1TB ごとに StoreOnce VSA の メモリが 100MB 必要
＊StoreOnce VSA は、StoreOnce VSA でライセンスされた容量の 2 倍まで Cloud Bank ストアを利用可能です。 ＊1：StoreOnce 3620 は StoreOnce 3620 24TB 容量アップグレードキット(BB960A)を 1 つ、StoreOnce 3640 は
StoreOnce 3640 48TB 容量アップグレードキット(BB962A)を 2 台追加
HPE StoreOnce Cloud Bank
システム構成図
StoreOnce、 StoreOnce VSA
◆StoreOnce Cloud Bank ライセンスの保守は、StoreOnce 本体および StoreOnce VSA の保守サービスの範囲に含まれます。 ◆StoreOnce Cloud Bank のスタートアップ サービスについては別途お問い合わせください。
HPE StoreOnce Gen4
VSA ソフトウェア ライセンス
【概要】
仮想サーバー上で優れた重複排除ストレージの機能を提供します。専用ハードウェア機器なしに仮想サーバーのリソースを利用して、高性能・多機能な バックアップシステムを実装できます。小規模環境やリモート拠点に効果的なソリューションです。 ■ VMware、Hyper-V 上で実装可能 ■ 仮想アプライアンスにより低コスト、省スペース ■ 20：1 の重複排除と低帯域リモート複製が可能■ Microsoft Azure 上で StoreOnce VSA のサービスを提供(BYOL ライセンス持ち込みで実装)
HPE StoreOnce VSA
システム構成図
◆HPE StoreOnce VSA の仕様と動作環境(StoreOnce VSA v4.1.x 以降)
製品名 HPE StoreOnce VSA
ライセンス容量 4TB ～ 500TB 使用可能容量(論理) 4 TB 500 TB Cloud Bank 使用可能容量*1 8 TB 1000 TB 最大転送速度 2 TB /時(Catalyst) 36 TB /時(Catalyst) ターゲットアプライアンスあたりの ソースアプライアンスの最大数 8 8 StoreOnce Catalyst、仮想ライブラリと NAS のバックアップターゲットの合計 4 32
仮想マシン動作環境*2 VMware vSphere 6.0 / 6.5、Microsoft Hyper-V 2012 R2 / 2016、MS Azure
＊1：オプションの StoreOnce Cloud Bank ライセンスが必要
＊2：詳細は、最新の QuickSpecs または「SPOCK(Single Point of Connectivity Knowledge)」サイトのCompatibility Matrixにて確認ください。
＊仮想マシン上で重複排除バックアップストレージ機能を提供 ＊4TB (論理)まで使用可能 スタッカブル 1TB 使用権の追加により、最大 500TB まで 使用可能 ＊Catalyst と Replication 機能を標準でサポート VMware vSphere、 MS Hyper-V ホスト サーバー、 MS Azure クラウド StoreOnce VSA 4TB ベース 使用権 BC002A 400,000 円 (税抜価格) ＊StoreOnce VSA の容量を 1TB 追加するオプション ＊最大 496 個(ベースと合計で 500TB)まで追加可能 StoreOnce VSA スタッカブル 1TB 使用権 BC003A 100,000 円 (税抜価格)
＊StoreOnce Gen4 用 Encryption 使用権 ＊保存データおよび転送データの暗号化に対応
StoreOnce Encryption 使用権 BB994A 1,000 円 (税抜価格)
◆StoreOnce VSA v4.x と StoreOnce VSA v3.x のライセンスに互換性はありません。 ◆StoreOnce VSA v3.x から StoreOnce VSA v4.x へのアップグレードはできません。
◆VSA 製品は、HPE BladeSystem および ProLiant サーバーによる VMware vSphere、MS Hyper-V の仮想化環境および MS Azure でサポートされます。 ◆MS Azure では仮想ライブラリ/ NAS のレプリケーション、Catalyst Copy のみサポートされます。
◆HPE BladeSystem および ProLiant サーバーの構成は、HPE ProLiant システム構成図を参照してください。 ◆VSA 製品には、3 年間の 24×7 ソフトウェア テクニカル サポート サービスが付属します。
HPE StoreOnce Gen4
サポート サービス
HPE StoreOnce VSA ソフトウェア標準保証：
・3 年間、24×7スタートアップ サービス
＊別途お問い合わせください。
保守サービス
HPE StoreOnce VSA 用 HPE ソフトウェア テクニカル サポート サービス一覧
対象製品型番 対象製品名 サービス名 製品型番 税抜価格
BC002A StoreOnce VSA 4TB ベース 使用権
プロアクティブケア 24x7 3 年 HPE StoreOnce VSA 4TB ベース使用権用 HF3L1E 60,500 円 プロアクティブケア 24x7 4 年 HPE StoreOnce VSA 4TB ベース使用権用 HF3L5E 157,000 円 プロアクティブケア 24x7 5 年 HPE StoreOnce VSA 4TB ベース使用権用 HF3L9E 253,500 円 ファウンデーションケア 24x7 4 年 HPE StoreOnce VSA 4TB ベース使用権用 HF3L4E 76,600 円 ファウンデーションケア 24x7 5 年 HPE StoreOnce VSA 4TB ベース使用権用 HF3L8E 153,100 円
◆スタッカブル 1TB 使用権および StoreOnce Encryption の保守は、StoreOnce VSA の保守サービスの範囲に含まれます。
◆StoreOnce Cloud Bank を利用する場合、StoreOnce Cloud Bank ライセンスの保守は StoreOnce VSA の保守サービスの範囲に含まれます。 ◆ソフトウェア テクニカル サポート サービスの詳細は下記サポート サービスの Web サイトを参照ください。
HPE StoreOnce Gen4
Recovery Manager Central (RMC)
HPE StoreOnce Recovery Manager Central
システム構成図
【概要】
プライマリストレージ上のデータをブロックレベルでそのままバックアップ装置に転送する新たなソリューション。
ストレージが認識している差分データをそのまま使用するため、シンプルかつ高速。HPE 3PAR に加えて HPE Nimble* にも新たに対応 ■ RMC 利用に個別ライセンス不要。HPE 3PAR / HPE Nimble ストレージの標準機能として提供
■ バックアップソフトなしに、Smapshot に高効率の重複排除をかけて転送し、効率よく保護 ■ アプリケーション非依存でスナップショットボリュームをネイティブにバックアップ(3PAR/Nimble*)
■ VMware と連携し整合性を確保したデータ保護に対応。プラグインによる vCenter からのコントロールも可能(3PAR) ■ Oracle、SAP HANA、Microsoft Exchange と連携し整合性を確保したデータ保護に対応(3PAR)
■ Microsoft SQL と連携し整合性を確保したデータ保護に対応(3PAR/Nimble*) *HPE Nimble のサポートは 2019 年 2 月より提供開始予定
◆HPE StoreOnce Recovery Manager Central 5.0 (RMC)の動作環境
・仮想化環境
サポートバージョン：VMware vSphere 5.5 / 6.0 / 6.5、Microsoft Windows Server 2016 / 2012 R2 Hyper-V vCenter Server を利用する場合、vCenter Server の正規ライセンスが必要です。
・仮想マシンの要求動作環境 プロセッサー：仮想 CPU×2 メモリ：最小 8GB
ディスク：StoreOnce RMC 用に最小 270GB の空き容量が必要です。 ネットワーク：
3PAR-RMC 間：4 / 8 / 16Gb FC(QLogic または Emulex 製)または 10Gb Ethernet RMC-StoreOnce 間：4 / 8Gb FC または 1 / 10Gb Ethernet ※FC 接続に関するご注意 ・RMC 5.0 では StoreOnce にバックアップをするデータ経路に「RMC サーバを経由する/しない」を選択可能です。 ・VMware 環境で、かつデータ経路が RMC サーバを経由する場合、RMC で占有する FC HBA が必要となります。 ・RMC アプライアンスでは VMDirectPathPCI pass-through 設定が必要です。 ・データ経路が RMC サーバを経由しない場合、RMC で占有する FC HBA は不要です。 ・サポートするストレージ：StoreServ 82x0 / 84x0、3PAR OS のバージョン 3.2.1 MU5 以降 ・サポートする StoreOnce：StoreOnce 3620 / 3640、StoreOnce VSA
StoreOnce ソフトウェアのバージョン 4.1.x 以降が必要
StoreOnce Catalyst (StoreOnce 3620 / 3640、StoreOnce VSA には標準で Catalyst の機能が含まれます) ・HPE StoreOnce Recovery Manager Central(RMC)のサポート環境の詳細については、「SPOCK(Single Point of Connectivity Knowledge)」
(http://www.hpe.com/storage/spock)サイト(初回のみ登録が必要)にて最新情報をご確認ください。 SPOCK Home > Data Protection Solutions > Recovery Manager
◆StoreOnce Recovery Manager Central 製品は、HPE BladeSystem および ProLiant サーバーによる VMware vSphere、MS Hyper-V の仮想化環境で サポートされます。
◆HPE BladeSystem および ProLiant サーバーの構成は、HPE ProLiant システム構成図を参照してください。
◆HPE 3PAR StoreServ 8000 Storage(All-Inclusive Model)には、3PAR 本体バンドルのソフトウェアの中に RMC (基本使用権、RMC-V、RMC-S)が 含まれており、RMC 製品を別途購入する必要はありません。(RMC 用メディアも、3PAR All-in Sgl-sys SW Current メディア(L7F20A)に含まれます。) また、RMC の保守は 3PAR 本体のハードウェア保守に含まれます。
詳細は StoreServ 8000 Storage(All-Inclusive Model)のシステム構成図を参照ください。 ◆StoreOnce Recovery Manager Central には標準保証は付属しません。
テクニカル サポートをご希望の場合はソフトウェア テクニカル サポート サービスを購入ください。
◆購入後、マイライセンスポータルにアクセスしてライセンスキーを取得してください。ライセンスキーの取得には、エンタイトルメントオーダー ナンバー (EON) が必要です。 https://myenterpriselicense.hpe.com/
HPE StoreOnce Gen4
サポート サービス
◆HPE インストレーション サービス
スタートアップ サービス
◆インストレーション サービス受付時間： HPE インストレーション サービスを購入後、サービスを当社受付先までお申込みいただく必要があります。 月曜日～金曜日／8:45～17:30 (祝祭日および年末年始を除く) 受付時間以降のお申込み分につきましては翌営業日受付扱いとさせていただきます。 ◆インストレーション サービス提供時間：月曜日～金曜日／8:45～17:30 (祝祭日および年末年始を除く) ◆平日(月～金：8:45～17:30)以外にサービス実施を希望される場合、時間外作業料金が必要です。別途お問い合せください。 ◆本サービスは新規製品導入を対象としています。運用を考慮したカスタマイズ環境構築は、本サービスとは別途に計画・準備をお願いします。 ◆HPE StoreOnce Recovery Manager Central は仮想化サーバー環境上に導入し HPE StoreOnce Backup、HPE 3PAR StoreServ と連携し構成される製品です。
HPE StoreOnce Recovery Manager 動作環境、連携し構成される製品の HPE StoreOnce Recovery Manager でのサポートされる機種等、当社の該当 製品情報にてご確認ください。
◆ネットワーク アドレス等、各種設定項目はあらかじめお客様にて設計準備いただきます。当社は、その設定情報を基に作業を展開します。 ◆本サービスの詳細は、下記 Web サイトを参照ください。
http://www.hpe.com/jp/supportservices-inst
サービス製品名 型番 税抜価格 サービス内容
StoreOnce Recovery Manager Central インストレーション サービス
スタートアップ
ソフトウェア インストール 標準時間
StoreOnce
Recovery Manager Central 用
U7PE6E 200,000 円
・HPE StoreOnce Recovery Manager Central (以下 Recovery Manager Central) 導入環境 の各機器情報確認
Recovery Manager Central 設定情報確認 ・Recovery Manager Central インストール、設定*1
動作確認用設定を構成し製品動作確認 ・起動停止等の基本操作説明*2
Recovery Manager Central GUI の基本操作説明 動作確認用設定を使用した基本操作の実施
・提出ドキュメント：スタートアップサービス ソフトウェア設定シート ＊1：本インストール、設定作業での Recovery Manager Central アプライアンスの展開(作成)は、1 台とします。
Recovery Manager Central に登録する HPE 3PAR StoreServ ストレージ、HPE StoreOnce Backup は、各 1 台とします。 ＊2：本説明対応は Recovery Manager Central のインストール、設定作業後に続けて行います。
◆サービス対象製品である StoreOnce Recovery Manager Central 各使用権 1 つに対して本サービスが 1 つ必要です。 ◆本サービスの作業内容に含まれないインストレーションの作業については、別途お問い合わせください。
HPE StoreOnce Recovery Manager Central ソフトウェア保証：
◆StoreOnce Recovery Manager Central には標準保証は付属しません。◆3PAR 本体バンドルソフトウェアに含まれる RMC の保守は、3PAR 本体の保守サービスの範囲に含まれます。
