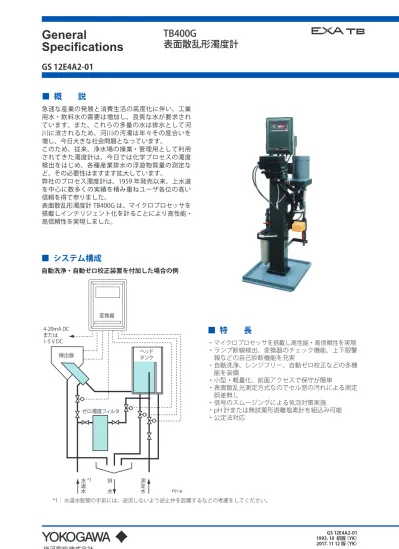

Specifications
GS 12E4A2-01
■ 概 説
急速な産業の発展と消費生活の高度化に伴い、工業 用水・飲料水の需要は増加し、良質な水が要求され ています。また、これらの多量の水は排水として河 川に流されるため、河川の汚濁は年々その度合いを 増し、今日大きな社会問題となっています。 このため、従来、浄水場の操業・管理用として利用 されてきた濁度計は、今日では化学プロセスの濁度 検出をはじめ、各種産業排水の浮遊物質量の測定な ど、その必要性はますます拡大しています。 弊社のプロセス濁度計は、1959 年発売以来、上水道 を中心に数多くの実績を積み重ねユーザ各位の高い 信頼を得て参りました。 表面散乱形濁度計 TB400G は、マイクロプロセッサを 搭載しインテリジェント化を計ることにより高性能・ 高信頼性を実現しました。■ 特 長
・ マイクロプロセッサを搭載し高性能・高信頼性を実現 ・ ランプ断線検出、変換器のチェック機能、上下限警 報などの自己診断機能を充実 ・ 自動洗浄、レンジフリー、自動ゼロ校正などの多機 能を装備 ・ 小型・軽量化、前面アクセスで保守が簡単 ・ 表面散乱光測定方式なのでセル窓の汚れによる測定 誤差無し ・ 信号のスムージングによる気泡対策実施 ・ pH 計または無試薬形遊離塩素計を組込み可能 ・公定法対応■ システム構成
自動洗浄・自動ゼロ校正装置を付加した場合の例 変換器 検出器 タンクヘッド ゼロ濁度フィルタ 4-20mA DC または 1-5 V DC 水道水 排 水 測定水 F01.ai *1 *1： 水道水配管の手前には、逆流しないよう逆止弁を設置するなどの考慮をしてください。■ 標準仕様
測定対象： 上水道、河川および一般プロセス等 における水の濁度 測定方式： 表面散乱光測定方式 測定範囲： 0 〜 2 から 0 〜 2000 mg/L 表示方式： 4 桁 LED 表示（表示分解能 0.01 mg/L、 最大表示 2200 mg/L） 表示単位： 「mg/L」（標準）または「度」（選択可） ( 注 )： 本 GS ではリットルを「L」と表記していますが、 実際の製品表示は「mg/l」です。 出力レンジ：● 3 レンジ切替 リモート切換 / ローカル切換 （標準）（選択可） オートレンジ / マニュアルレンジ （標準）（選択可） （オートレンジの場合、レンジ切り換 えポイントの設定可） ●測定範囲の任意の範囲で設定可（た だし、スパンはレンジ上限設定値の 20％以上、または 2 mg/L（度）の大 きい方） アナログ出力：4 〜 20 mA DC（負荷抵抗最大 550Ω） または1〜5 V DC（出力抵抗100Ω以下） デジタル出力信号： RS-232C（濁度信号、保守中信号、 異常信号、校正中信号、レンジ信号） 接点出力： メンテナンス出力（メンテナンス時） フェイル出力（異常検出時） レンジ出力（選択される出力レンジ に対応）（COM 共通） 上下限警報（標準）、自動校正 / 洗浄 中出力のいずれか一つ（選択可） 接点状態； 接点出力の種類 電源 OFF 時の接点状態 非動作時電源 ON 時の接点状態 *1動作時 メンテナンス 閉 開 閉 フェイル 開 閉 開 上下限警報 閉 閉 開 自 動 ゼ ロ 校 正 お よび自動洗浄 閉 開 閉 *1： 電源 ON 時における接点出力の状態（開 / 閉）は、 変更できます。 接点容量： 最大開閉電圧； 250 V ACまたは220 V DC（抵抗負荷） 最大通電電流； 2 A AC または 2 A DC（抵抗負荷） 最大開閉容量； 120 VA または 60 W（抵抗負荷） 接点入力：リモートレンジ切換（COM 共通） 接点形式； 無電圧接点入力 ON 抵抗； 入力抵抗 200 Ω以下 OFF 抵抗； 入力抵抗 100 k Ω以上 自動洗浄機能： 水ジェット洗浄方式 （洗浄時間、洗浄周期は任意設定可） （自動洗浄付きの場合） 自動校正機能： ゼロ水によるゼロ点校正 （自動洗浄、自動校正付きの場合） 異常検出機能： 濁度レンジオーバ、ランプ断線、 ランプ電圧異常、AD 回路異常、 メモリー異常、CPU 異常 チェック検出機能：変換器の動作チェック 手動校正： ゼロ校正； ゼロ水または光源オフゼロ（選択可） スパン校正； 校正板 その他機能：折れ線出力、上下限警報、出力の平 均係数設定 材質： 検出器； 黒色変性 PPE（接液部） 配管； 硬質塩化ビニル、ポリエチレン樹 脂、ポリプロピレン樹脂 （いずれも接液部） 架台； 炭素鋼板またはステンレス鋼 変換器； アルミニウム合金鋳物 塗装： 変換器； ポリウレタン樹脂焼付塗装、 塗 色； マ ン セ ル 0.6GY3.1/2.0 お よ びマンセル 2.5Y8.4/1.2 架台； ポリウレタン樹脂焼付塗装、 塗色；マンセル 0.6GY3.1/2.0 周囲温度： -5 〜 50℃（ただし、測定水、水道水 が凍結する場合は、凍結対策が必要） 周囲湿度： 5 〜 95％ RH（ただし、結露しないこと） 保存温度： -30 〜 70℃ 設置場所： 屋内（屋外設置には別途防雨処置が 必要 ) 取付： 検出器、変換器単体： パイプまたはラック取付 サンプリング装置付き：アンカーボルト取付 配管接続口： サンプリング装置付き： 排水； VP40 その他； VP16 サンプリング装置なし：内径 25mm ホース継手 ケーブル引込口： ケーブルグランド× 5 個 （変換器下側） 適合電線外径： Ø6 〜 Ø12 mm （アレスタ付の場合は、Ø9 〜 Ø11 mm） 配線の種類： 電源、アナログ出力、デジタル出力、 接点出力、接点入力（接地は変換 器の接続端子の接地またはケース 外側の接地端子を使用） 電源： 100/110 V AC、50/60Hz または 200/220 V AC、50/60Hz ノイズフィルタ： TB400G- □ - □ -KC の場合に付加 周囲温度： -10 〜 50℃（ただし結露しないこと ) 保存温度： -25 〜 70℃ 構造： JIS C 0920（IP53） 消費電力： 検出器、変換器単体； 50 VA 以下 サンプリング装置付き； 200 VA 以下（フルスペック） ただし、組み合わせ機器の消費電 力は含みません。 自動洗浄機能： 水ジェット洗浄方式 （洗浄時間、洗浄周期は任意設定可） （自動洗浄付きの場合） 自動ゼロ校正機能： ゼロ水によるゼロ点校正（自動 洗浄、自動ゼロ校正付きの場合） 質量： 検出器本体； 約 3 kg 変換器本体； 約 9 kg サンプリング装置付き； 約 50 kg（フルスペック） ただし、組み合わせ機器は含みません外形寸法： 検出器； 245（幅）× 250（高さ）× 200（奥行） 変換器； 260（幅）× 340（高さ）× 150（奥行） 架台付； 530（幅）× 1450（高さ）× 550（奥行） 測定水条件： < サンプリング装置付き > 流量； 2 〜 10 L/min 圧力； 20 〜 500 kPa 温度； 0 〜 50℃ （ただし周囲温度＋ 30℃以下） ゼロ水、洗浄水（水道水）条件 水質； 濁度 2 mg/L 以下 温度； 0 〜 50℃ （ただし周囲温度＋ 30℃以下） 圧力； 100 〜 500 kPa 流量； ゼロ水；2 〜 10 L/min 洗浄水；3 〜 6 L/min 消費量； ゼロ水；約 380 L/ 日 （流量 2 L/min の時） 洗浄水；約 90 L/ 日 （流量 3 L/min の時） （自動洗浄、自動ゼロ校正あり、 工場出荷時の時間設定の場合） （流量は配管状態により異なります） < サンプリング装置なし > 流量； 1.5 〜 2 L/min 温度； 0 〜 50℃ （ただし周囲温度＋ 30℃以下） 〈タイムチャート〉 自動洗浄あり、自動ゼロ校正なしの場合 SV1 （排水） OFF OFF N = ON 1 2 3 4 ON OFF HOLD HOLD ON 電源ON 測定開始 洗浄周期 洗浄時間1 洗浄の1サイクル 緩和時間 排水時間1 満水時間1 〈自動洗浄タイムチャート〉 （例）N（洗浄回数）＝4 SV2 （排水） 出力ホールド *1 *1：洗浄中、出力は常にホールドされます。 F02.ai 工場出荷時の設定値： 洗浄周期 ：2 時間、 洗浄時間 1：30 秒 排水時間 1 ：10 秒、 満水時間 1：100 秒 緩和時間 ：150 秒 自動洗浄あり、自動ゼロ校正ありの場合 SV1 （排水） SV3 （測定水） SV4 （ゼロ水） OFF OFF OFF OFF ON ON OFF ON N = 1 2 3 4 ON HOLD ON 校正スタート 洗浄時間2 校正の1サイクル ゼロ校正演算 緩和時間 排水時間2 排水時間2 満水時間2 満水時間2 満水時間2緩和時間2 〈自動ゼロ校正タイムチャート〉 （例）N（洗浄回数）＝4 SV2 （洗浄） 出力ホールド *1 *1：校正中、出力は常にホールドされます。 F03.ai 工場出荷時の設定値： 洗浄周期 ：2 時間、 洗浄時間 2：30 秒 排水時間 2 ：10 秒、 満水時間 2：100 秒 緩和時間 ：150 秒
■ 特 性
基準性能（基準動作条件にて )： 直線性（カオリンの場合）； 測定レンジ最大値の± 2％ （測定レンジ最大値≦ 1000 mg/L） 測定レンジ最大値の± 5％ （測定レンジ最大値≦ 2000 mg/L） 直線性（ポリスチレン系粒子の場合）； 測定レンジ最大値の± 2％ （測定レンジ最大値≦ 100 度） 繰返し性； 測定レンジ最大値の 2％ 電源電圧の影響； 測定レンジ最大値の± 1％ / 定格電圧の± 10％以内 周囲温度の影響； 測定レンジ最大値の± 1％ /10℃（校正板） 応答時間； 2 分以内（90％応答、サンプリング装置付き、 流量 3 L/min） 暖機時間；約 30 分 公定法対応特性： 定量下限値； 0.1 度以下（変動係数 10%） 保守管理基準； ± 0.1 度以内 （測定レンジ最大値≦ 5 度） EMC 適合性： TB400G- □ - □ -KC の場合 韓国電磁波適合性基準 Class A 한국 전자파적합성 기준■ 形名およびコード
1. TB400G 表面散乱形濁度計
[ スタイル：S3] 形 名 基本コード 付加コード 仕 様 TB400G ･････････････････････････ ････････････ 表面散乱形濁度計 出力 -4 -5 ････････････････････････ 4 〜 20 mA DC1 〜 5 V DC 電源 -1 -3 -6 -7 ････････････ ････････････ ････････････ ････････････ 100 V AC、50/60Hz 110 V AC、50/60Hz 200 V AC、50/60Hz 220 V AC、50/60Hz 装置構成及び用途 -NN -A1 -A2 -A3 -KC ････････････ ････････････ ････････････ ････････････ ････････････ サンプリング装置なし、自動洗浄・自動ゼロ校正なし *1 サンプリング装置あり、自動洗浄・自動ゼロ校正なし サンプリング装置あり、自動洗浄あり、自動ゼロ校正なし サンプリング装置あり、自動洗浄・自動ゼロ校正あり 韓国向け、サンプリング装置なし ( 自動洗浄なし，自動ゼロ校正なし )*8 付加仕様 取付金具 配管取合 架台材質 気泡対策 タグプレート 組み合わせ計器 アレスタ PSL 対策 /P /R /B /S /L /SCT /PHN5 /PHU5 /TT3 /FC /ARS /PSL 取付金具：パイプ取付用 *2 取付金具：ラック取付用 *2 背面配管取合 *3 ステンレス製架台 *3 低レンジ用気泡対策 *3 *4 ステンレスタグプレート付 pH 計 (PH450G) 組み込み（超音波洗浄なし）*3 *5 pH 計 (PH450G) 組み込み（超音波洗浄あり）*3 *5 pH 計用 500 mL KCl リザーブタンク取付 *5 無試薬形遊離塩素計組み込み *3 *5 アレスタ付 *6 ポリスチレン系粒子による校正 *7 *1： 検出器の流量が規定流量（1.5 〜 2 L/min）となるように脱泡槽（ヘッドタンク）を設置してください。脱泡槽はユーザ 用意です。 *2： 「サンプリング装置なし（コード：-NN、-KC）」を選択した場合の付加仕様です。 *3： 「サンプリング装置あり（コード：-A1、-A2 または -A3）」を選択した場合の付加仕様です。 *4： 低濁度（200 mg/L 以下）の測定レンジで、かつ、気泡の発生するおそれがあるアプリケーションの場合は、気泡対策付 を選択してください。 高濁度（200 mg/L を越える）測定レンジにおいては、気泡対策付きを選択しないでください。高濁度の場合には気泡の 影響が小さいこと、また、測定水中の濁質分で気泡抜き配管部分での閉塞、または流量の低下の恐れがあるためです。 *5： pH 計または無試薬形遊離塩素計を組み込む仕様を選択する場合は、該当する機器を別途手配してください。 pH 計と無試薬形遊離塩素計の両方を組み込むことはできません。 無試薬形遊離塩素計（GS 12F5A1 参照） FC400G- □ - □ *A/ST（/FC の場合）（TB400G の電源仕様と合わせてください） pH 計（GS 12B07B02、GS 12B07C05-01、GS 12J05C02-00 参照） pH 検出器：PH8EFP-03-TN-TT1-N-G*A（/PHN5 または /PHU5 で、/TT3 が付かない場合） ：PH8EFP-03-TN-TT3-N-G*A（/PHN5 または /PHU5 で、かつ /TT3 の場合） pH ホルダ：PH8HF-PP-JPT-T-NN-NN*A（洗浄なし）（/PHN5 の場合） ：PH8HF-PP-JPT-T-S3-C1*A（超音波洗浄付）（/PHU5 の場合） pH 変換器：PH450G-A-J（/PHN5 または /PHU5 の場合） 超音波発振器：PUS400G-NN-NN- □ -J（TB400G の電源仕様と合わせてください） *6： /PHN5、/PHU5、/FC を選択した場合は /ARS を選択できません。 *7： 濁度標準液として、2 度のポリスチレン系粒子を用います。2 度を越える要望については、特注にて 100 度まで対応いた します。また /PSL を選択しない場合、校正に使用する濁度標準液はカオリンです。 *8： /P、/R、/SCT 以外の付加仕様は選択できません。 標準付属品 品 名 数量 備 考 標準校正板 1 変換器内に収納 シリコンクロス 1 ランプ 1 予備品 ヒューズ 各 4 個 1A、3A（予備品） パイプ取付金具（オプション） 1 式 付加仕様コード “/P” 指定時 ラック取付金具（オプション） 1 式 付加仕様コード “/R” 指定時 ) 軟質塩化ビニルチューブ（Ø33 × Ø25 黒色）1 式（1 m × 2 本）検出器配管用（サンプリング装置なしの場合） クランプ 2 個 検出器配管用（サンプリング装置なしの場合）補用品 品 名 部品番号 推奨交換周期 *1 ランプ K9410DA 1 回 / 年 1 µm フィルタ K9008ZD 1 回 / 年 0.2 µm フィルタ ( オプション /PSL 選択時 ) K9726EH 1 回 / 年 ヒューズ（1A） A1109EF 1 回 / 年 ヒューズ（3A） A1113EF 1 回 / 年 排水用チューブ（-A2、-A3 の場合） K9411JM 1 回 / 年 *1： 交換周期はアプリケーションにより異なります。
■ 外形寸法図
サンプリング装置なし TB400G- □ - □ -NN、TB400G- □ - □ -KC 単位：mm ( 付加仕様： /P ) ( 付加仕様： /R )ラック取付金具 パイプ取付金具 2Bパイプ (ø60.5) 190 170 170 145 310 (30) 150 208245 250 3-ø6穴 内径ø25ホース継手 48 測定水入口 測定水出口 内径ø25ホース継手 専用ケーブル 25 105 120 238 33 150 150 202 56 260 340 ラック取付金具 ( 付加仕様： /P ) ( 付加仕様： /R ) パイプ取付金具 2Bパイプ (ø60.5) (外径ø6～ø12用水防栓)配線引き込み口 4-ø6穴 158 126.5 検出器 変換器 ● ノイズフィルタ（TB400G- □ - □ -KC の場合のみ付加） 17 10 92 275 203 30 4-ø5.5穴 4-ø6.5穴 50 4-M5ねじ 2-M5ねじ 152 36 専用電源ケーブル配線口 （適合ケーブル径：Ø6～Ø12） 電源ケーブル引き込み口 75 20 160 10 30 70 10 110 130 2Bパイプ（Ø60.5） 2- Ø9穴 200 4-M5 ねじ Uボルト 35 15 70 70 5- Ø6.5穴 Ø6.5 x 13穴 2- Ø5.5穴 4- Ø10穴 100 35 75 8 (10) (92) 54 M8ナット、 2か所 ケーブル質量：約0.2 kg 質量：約0.7 kg 質量：約0.7 kg ●ノイズフィルタ専用電源ケーブル ●ノイズフィルタ用取付金具 ●ノイズフィルタ用パネル取付金具（オプションコード：/P） ノイズフィルタ質量：約2 kg ケーブル長さ：約0.7 m L2 白 G 緑 黒 L1 L1 黒 白 L2 緑 G 約80 約80サンプリング装置あり 自動洗浄 / 自動ゼロ校正なし 組み合わせ計器なし TB400G- □ - □ -A1 単位：mm 中継箱 *3 *2 変換器 検出器 250 150 *1 93 *180 150 150 1450 1475 70 385 *1 50 550 530 490 (20) 20 350 ) (100 100 架台 前面 メンテナンススペース メンテナンス スペース メンテナンス スペース 約 400 600 約 500 530 約200 約200 手動弁 V3 手動弁 V2 4-ø15穴 アンカーボルト用 *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 *3： 付加仕様 /ARS（アレスタ付）に適用 手動弁 V5 排水口 VP40パイプ 水道水入口 VP16パイプ 測定水入口 VP16パイプ *2 ゼロ濁度 フィルター 手動弁 V4 手動弁 V1 ヘッド タンク サンプリング装置あり 自動洗浄 / 自動ゼロ校正なし 組み合わせ計器：pH 計（超音波洗浄なし） TB400G- □ - □ -A1/PHN5 単位：mm 173.5 *1 150 250 93 *1 80 150 150 1450 70 385 *1 50 550 530 490 20 350 587 *2 手動弁 V3 手動弁 V2 4-ø15穴 アンカーボルト用 ) ( 20 ) (100 100 架台 前面 メンテナンススペース メンテナンス スペース メンテナンス スペース 約 400 600 約 500 530 約200 約200 pH変換器 濁度変換器 ヘッド タンク 中継箱 濁度検出器 pH検出器 pH流通形 ホルダ 手動弁 V4 ゼロ濁度 フィルター 手動弁 V1 KClタンク /TT3の場合 *2 約 1487 *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 排水口 VP40パイプ 水道水入口 VP16パイプ 手動弁 V6 ピンチ弁 SV1 測定水入口 VP16パイプ
サンプリング装置あり 自動洗浄 / 自動ゼロ校正なし 組み合わせ計器：pH 計（超音波洗浄あり） TB400G- □ - □ -A1/PHU5 単位：mm 架台 手動弁 V6 手動弁 V3 手動弁 V2 4-ø15穴 アンカーボルト用 *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 pH変換器 濁度変換器 ヘッド タンク 中継箱 濁度検出器 pH検出器 pH流通形 ホルダ 手動弁 V4 ゼロ濁度 フィルター 手動弁 V1 KClタンク /TT3の場合 超音波発振器 *2 *2 手動弁 V5 排水口 VP40パイプ 水道水入口 VP16パイプ 測定水入口 VP16パイプ 前面 150 150 587 メンテナンス スペース メンテナンス スペース メンテナンス スペース 173.5 約 400 250 150 *1 93 *1 80 1450 70 385 *1 50 550 530 600 約 500 530 約200 約200 490 ( 20) 20 350 ) (100 100 約 1487 サンプリング装置あり 自動洗浄あり、自動ゼロ校正なし 組み合わせ計器：無試薬形遊離塩素計 TB400G- □ - □ -A1/FC 単位：mm 173.5 *193 150 250 *1 80 150 150 1450 70 385 *1 50 550 530 490 ( 20) 20 350 (100) 100 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 587 濁度変換器 濁度検出器 中継箱 架台 前面 メンテナンススペース メンテナンス スペース メンテナンス スペース 約 400 600 約 500 530 約200 約200 手動弁 V3 手動弁 V2 4-ø15穴 アンカーボルト用 手動弁 V5 手動弁 V6 *2 *2 測定水入口 VP16パイプ *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 排水口 VP40パイプ 水道水入口 VP16パイプ ヘッド タンク 手動弁 V1 手動弁 V4 手動弁 V7 ゼロ濁度 フィルター
サンプリング装置あり 自動洗浄あり、自動ゼロ校正なし 組み合わせ計器なし TB400G- □ - □ -A2 単位：mm 250 150 *1 93 *180 150 150 1450 1475 70 385 *1 50 550 530 490 (20) 20 350 ) (100 100 手動弁 V3 架台 前面 メンテナンススペース メンテナンス スペース メンテナンス スペース 約 400 600 約 500 530 約200 約200 手動弁 V2 4-ø15穴 アンカーボルト用 変換器 検出器 ゼロ濁度 フィルター 手動弁 V4 手動弁 V1 ヘッド タンク 中継箱 *3 *2 *2 ピンチ弁 SV1 電磁弁 SV2 排水口 VP40パイプ 水道水入口 VP16パイプ 測定水入口 VP16パイプ *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 *3： 付加仕様 /ARS（アレスタ付）に適用 サンプリング装置あり 自動洗浄あり、自動ゼロ校正なし 組み合わせ計器：pH 計（超音波洗浄なし） TB400G- □ - □ -A2/PHN5 単位：mm 173.5 *193 150 250 *1 80 150 150 1450 70 385 *1 50 550 530 490 20 350 587 *2 ) ( 20 手動弁 V3 手動弁 V2 4-ø15穴 アンカーボルト用 100 100 ) ( 架台 前面 600 530 メンテナンス スペース メンテナンス スペース メンテナンス スペース 約 400 約 500 約200 約200 *2 KClタンク /TT3の場合 約 1487 pH変換器 ヘッド タンク pH検出器 濁度検出器 中継箱 濁度変換器 pH流通形 ホルダ 手動弁 V4 ゼロ濁度 フィルター 手動弁 V1 *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 手動弁 V6 ピンチ弁 SV1 電磁弁SV2 測定水入口 VP16パイプ 排水口 VP40パイプ 水道水入口 VP16パイプ
サンプリング装置あり 自動洗浄あり、自動ゼロ校正なし 組み合わせ計器：pH 計（超音波洗浄あり） TB400G- □ - □ -A2/PHU5 単位：mm 架台 *2 KClタンク 超音波発振器 *2 pH変換器 ヘッド タンク pH検出器 濁度検出器 中継箱 濁度変換器 前面 587 173.5 *193 150 250 *1 80 150 150 1450 70 385 *1 50 550 530 600 530 490 20 350 /TT3の場合 約 1487 *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 メンテナンス スペース メンテナンス スペース メンテナンス スペース 約 400 約 500 約200 約200 ) ( 20 手動弁 V3 手動弁 V2 4-ø15穴 アンカーボルト用 100 100 ) ( pH流通形 ホルダ 手動弁 V4 ゼロ濁度 フィルター 手動弁 V1 手動弁 V6 ピンチ弁 SV1 電磁弁SV2 測定水入口 VP16パイプ 排水口 VP40パイプ 水道水入口 VP16パイプ サンプリング装置あり 自動洗浄あり、自動ゼロ校正なし 組み合わせ計器：無試薬形遊離塩素計 TB400G- □ - □ -A2/FC 単位：mm 173.5 *193 150 250 *1 80 150 150 1450 70 385 *1 50 550 530 490 ( 20) 20 350 ) (100 100 587 架台 前面 メンテナンススペース メンテナンス スペース メンテナンス スペース 約 400 600 約 500 530 約200 約200 手動弁 V3 手動弁 V2 4-ø15穴 アンカーボルト用 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 濁度変換器 濁度検出器 中継箱 *2 *2 ヘッド タンク 手動弁 V4 手動弁 V7 ゼロ濁度 フィルター 手動弁 V1 電磁弁 SV2 排水口 VP40パイプ 水道水入口 VP16パイプ 測定水入口 VP16パイプ *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 手動弁 V6 ピンチ弁 SV1
サンプリング装置あり 自動洗浄 / 自動ゼロ校正あり 組み合わせ計器なし TB400G- □ - □ -A3 単位：mm 250 150 *1 93 *180 150 150 70 385 490 (20) 20 350 ) (100 100 *1 50 550 530 1450 1475 手動弁 V3 架台 前面 メンテナンススペース メンテナンス スペース メンテナンス スペース 約 400 600 約 500 530 約200 約200 手動弁 V2 4-ø15穴 アンカーボルト用 変換器 検出器 ゼロ濁度 フィルター 手動弁 V4 手動弁 V1 ヘッド タンク 中継箱 *3 *2 *2 ピンチ弁 SV1 電磁弁 SV2 電磁弁 SV4 電磁弁 SV3 排水口VP40パイプ 水道水入口 VP16パイプ 測定水入口 VP16パイプ *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 *3： 付加仕様 /ARS（アレスタ付）に適用 サンプリング装置あり 自動洗浄 / 自動ゼロ校正あり 組み合わせ計器：pH 計（超音波洗浄なし） TB400G- □ - □ -A3/PHN5 単位：mm 173.5 *193 150 250 *1 80 150 150 1450 70 385 *1 50 550 530 490 20 350 587 *2 手動弁 V3 手動弁 V2 4-ø15穴 アンカーボルト用 ) ( 20 ) (100 100 架台 前面 600 530 メンテナンス スペース メンテナンス スペース メンテナンス スペース 約 400 約 500 約200 約200 KClタンク /TT3の場合 *2 約 1487 ヘッド タンク 中継箱 濁度検出器 pH検出器 pH流通形 ホルダ 手動弁 V4 ゼロ濁度 フィルター pH変換器 濁度変換器 手動弁 V1 *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 手動弁 V6 電磁弁 SV4 電磁弁 SV2 電磁弁 SV3 ピンチ弁 SV1 排水口 VP40パイプ 水道水入口 VP16パイプ 測定水入口 VP16パイプ
サンプリング装置あり 自動洗浄 / 自動ゼロ校正あり 組み合わせ計器：pH 計（超音波洗浄あり） TB400G- □ - □ -A3/PHU5 単位：mm 架台 587 *2 ヘッド タンク 前面 173.5 *193 150 250 *1 80 150 150 1450 70 385 *1 50 550 530 600 530 490 20 350 メンテナンス スペース メンテナンス スペース メンテナンス スペース 約 400 約 500 約200 約200 手動弁 V3 手動弁 V2 4-ø15穴 アンカーボルト用 ) ( 20 ) (100 100 *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 手動弁 V6 電磁弁 SV4 電磁弁 SV2 電磁弁 SV3 ピンチ弁 SV1 排水口 VP40パイプ 水道水入口 VP16パイプ 測定水入口 VP16パイプ KClタンク /TT3の場合 超音波発振器 *2 約 1487 中継箱 濁度検出器 pH検出器 pH流通形 ホルダ 手動弁 V4 ゼロ濁度 フィルター pH変換器 濁度変換器 手動弁 V1 サンプリング装置あり 自動洗浄 / 自動ゼロ校正あり 組み合わせ計器：無試薬形遊離塩素計 TB400G- □ - □ -A3/FC 単位：mm 173.5 *193 150 250 *1 80 150 150 1450 70 385 *1 50 550 530 490 ( 20) 20 350 ) (100 100 587 架台 前面 メンテナンススペース メンテナンス スペース メンテナンス スペース 約 400 600 約 500 530 約200 約200 手動弁 V3 手動弁 V2 4-ø15穴 アンカーボルト用 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 濁度変換器 濁度検出器 中継箱 *2 *2 ヘッド タンク 手動弁 V1 手動弁 V4 手動弁 V7 ゼロ濁度 フィルター *1： 付加仕様/B（背面配管）に適用 /Bがない場合は、下面配管となります。 *2： 付加仕様 /L(気泡対策) に適用 手動弁 V6 電磁弁 SV4 電磁弁 SV2 電磁弁 SV3 ピンチ弁 SV1 排水口 VP40パイプ 水道水入口 VP16パイプ 測定水入口 VP16パイプ
■ 配管図
サンプリング装置あり 自動洗浄 / 自動ゼロ校正なし 組み合わせ計器なし TB400G- □ - □ -A1 ヘッドタンク 手動弁V1 手動弁 V4 手動弁 V5 手動弁 V2 手動弁V3 ゼロ濁度フィルタ 測定水（VP16） 排水（VP40） 塩ビバット *1 検出器 *1： 付加仕様 /L（気泡対策） *2： 水道水配管の手前には、逆流しないよう逆止弁を設置するなどの考慮をしてください。 水道水（VP16）*2 サンプリング装置あり 自動洗浄 / 自動ゼロ校正なし 組み合わせ計器：pH 計 TB400G- □ - □ -A1/PHN5 または TB400G- □ - □ -A1/PHU5 ヘッドタンク 手動弁 V1 手動弁 V6 手動弁 V4 手動弁 V5 手動弁 V2 手動弁V3 ゼロ濁度フィルタ pH検出器 測定水（VP16） 排水（VP40） *1 検出器 塩ビバット 水道水（VP16）*2 *1： 付加仕様 /L（気泡対策） *2： 水道水配管の手前には、逆流しないよう逆止弁を設置するなどの考慮をしてください。サンプリング装置あり 自動洗浄 / 自動ゼロ校正なし 組み合わせ計器：無試薬形遊離塩素計 TB400G- □ - □ -A1/FC ヘッドタンク 手動弁 V1 手動弁 V6 手動弁 V4 手動弁 V5 手動弁 V2 手動弁V3 ゼロ濁度フィルタ 測定水（VP16） 排水（VP40） 塩ビバット *1 検出器 無試薬形遊離 塩素計検出器 ニードル弁 V7 *1： 付加仕様 /L（気泡対策） *2： 水道水配管の手前には、逆流しないよう逆止弁を設置するなどの考慮をしてください。 水道水（VP16）*2 サンプリング装置あり 自動洗浄あり、自動ゼロ校正なし 組み合わせ計器なし TB400G- □ - □ -A2 *1： 付加仕様 /L（気泡対策） *2： 水道水配管の手前には、逆流しないよう逆止弁を設置するなどの考慮をしてください。 ヘッドタンク 手動弁V1 ピンチ弁SV1 手動弁 V2 手動弁V3 ゼロ濁度フィルタ 測定水（VP16） 水道水（VP16）*2 排水（VP40） 塩ビバット *1 検出器 手動弁 V4 電磁弁 SV2
サンプリング装置あり 自動洗浄あり、自動ゼロ校正なし 組み合わせ計器：pH 計 TB400G- □ - □ -A2/PHN5 または TB400G- □ - □ -A2/PHU5 *1： 付加仕様 /L（気泡対策） *2： 水道水配管の手前には、逆流しないよう逆止弁を設置するなどの考慮をしてください。 ヘッドタンク 手動弁 V1 手動弁 V2 手動弁V3 ゼロ濁度フィルタ 測定水（VP16） 水道水（VP16）*2 排水（VP40） 塩ビバット *1 検出器 手動弁 V6 pH検出器 ピンチ弁 SV1 手動弁 V4 電磁弁 SV2 サンプリング装置あり 自動洗浄あり、自動ゼロ校正なし 組み合わせ計器：無試薬形遊離塩素計 TB400G- □ - □ -A2/FC 1*： 付加仕様 /L（気泡対策） 2*： 水道水配管の手前には、逆流しないよう逆止弁を設置するなどの考慮をしてください。 ヘッドタンク 手動弁 V1 手動弁 V2 手動弁V3 ゼロ濁度フィルタ 測定水（VP16） 水道水（VP16）2* 排水（VP40） 塩ビバット 1* 濁度検出器 手動弁 V5 無試薬形遊離 塩素計検出器 ニードル弁 V6 ピンチ弁 SV1 手動弁 V4 電磁弁 SV2
サンプリング装置あり 自動洗浄 / 自動ゼロ校正あり 組み合わせ計器なし TB400G- □ - □ -A3 ヘッドタンク 手動弁V1 手動弁 V4 ピンチ弁 SV1 電磁弁 SV2 電磁弁 SV4 電動弁 SV3 手動弁 V2 手動弁V3 ゼロ濁度フィルタ 測定水（VP16） 水道水（VP16）2* 排水（VP40） 塩ビバット 1* 検出器 1*： 付加仕様 /L（気泡対策） M 2*： 水道水配管の手前には、逆流しないよう逆止弁を設置するなどの考慮をしてください。 サンプリング装置あり 自動洗浄 / 自動ゼロ校正あり 組み合わせ計器：pH 計 TB400G- □ - □ -A3/PHN5 または TB400G- □ - □ -A3/PHU5 ヘッドタンク 1*： 付加仕様 /L（気泡対策） 2*： 水道水配管の手前には、逆流しないよう逆止弁を設置するなどの考慮をしてください。 手動弁 V1 手動弁 V4 電磁弁 SV2 電磁弁 SV4 電動弁 SV3 手動弁 V2 手動弁V3 ゼロ濁度フィルタ 測定水（VP16） 水道水（VP16）2* 排水（VP40） 塩ビバット 1* 検出器 M 手動弁 V6 pH検出器 ピンチ弁 SV1
サンプリング装置あり 自動洗浄 / 自動ゼロ校正あり 組み合わせ計器：無試薬形遊離塩素計 TB400G- □ - □ -A3/FC 1*： 付加仕様 /L（気泡対策） 2*： 水道水配管の手前には、逆流しないよう逆止弁を設置するなどの考慮をしてください。 ヘッドタンク 手動弁 V1 手動弁 V4 電磁弁 SV2 電磁弁 SV4 電動弁 SV3 手動弁 V2 手動弁V3 ゼロ濁度フィルタ 測定水（VP16） 水道水（VP16）2* 排水（VP40） 塩ビバット 1* 濁度検出器 無試薬形遊離 塩素計検出器 M 手動弁 V6 ニードル弁 V7 ピンチ弁 SV1
■ 結線図
検出器 S1 V+ V-AG P1 P2 S2 S1 V+ V-AG P1 P2 S2 M1 F1 F2 C1 C2 R1 R2 R3 A1 A2 A3 A4 TD RD DG G-+
G V1 V2 V3 V4 V5 V6 V7 V8 V9 V10 ピンチ弁 SV1 電動弁 SV3 電磁弁 SV2 電磁弁 SV4 O S C 1 2 1 2 G L1 L2 M2 変換器 専用ケーブル メンテナンス接点出力 フェイル接点出力 上下限警報または 自動校正/洗浄中接点出力 リモートレンジ 切り換え入力 *2 デジタル出力信号 （RS-232C） アナログ出力信号 （4－20 mA DCまたは 1－5 V DC） ノイズフィルタ *6 COM 出力レンジ1 出力レンジ2 出力レンジ3 レンジ接点出力 *3 電源 *1 *1A1－A2間 A1－A3間 A1－A4間
出力レンジ1 閉 開 開 出力レンジ2 開 閉 開 出力レンジ3 開 開 閉 R1－R2間 R1－R3間 出力レンジ1 OFF OFF 出力レンジ2 ON OFF
出力レンジ3 OFF ON ON時抵抗：200Ω以下OFF時抵抗：100 kΩ以上
出力 出力 接点 接点 *4 *5 *4 *5 *1： 変換器ケース外側の 端子はD種接地（接地抵抗100Ω以下）で接地してください。 ケース外側で接地できない場合は、電源ケーブル側(G)で接地してください。 （注意）2点接地はしないでください。 *2：リモートレンジ切り換え接点の使用方法 *3：出力レンジ切り換え接点の使用方法 *4：自動洗浄あり（-A2、-A3）の場合のみ *5：自動ゼロ校正あり（-A3）の場合のみ *6：韓国向け（-KC）の場合のみ
付加仕様コードで /ARS( アレスタ付）を指定した場合の結線図
検出器
S1 V+ V-AG P1 P2 S2 S1 V+ V-AG P1 P2 S2 M1 F1 F2 C1 C2 R1 R2 R3 A1 A2 A3 A4 TD RD DG G -+ G V1 V2 V3 V4 V5 V6 V7 V8 V9 V10ピンチ弁
SV1
電動弁
SV3
電磁弁 SV2
電磁弁 SV4
O S C 1 2 1 2 G L1 L2 M2変換器
専用ケーブル
メンテナンス接点出力
フェイル接点出力
上下限警報または
自動校正/洗浄中接点出力
リモートレンジ
切り換え入力 *2
デジタル出力信号
（RS-232C）
アナログ出力信号
（4−20 mA DCまたは
1−5 V DC）
COM
出力レンジ1
出力レンジ2
出力レンジ3
レンジ接点出力
*3
電源
*1
*1
変換器ケース外側の 端子はD種接地（接地抵抗100Ω以下）で接地してください。
ケース外側で接地できない場合は、中継箱の電源ケーブル側(G)で接地してください。
（注意）2点接地はしないでください。
リモートレンジ切り換え接点の使用方法
出力レンジ切り換え接点の使用方法
自動洗浄あり（-A2、 -A3）の場合のみ
自動ゼロ校正あり（-A3）の場合のみ
*1
：*2
：*3
：*4
：*5
： 出力 接点 ON時抵抗：200Ω以下 OFF時抵抗：100 kΩ以上 出力 接点*4
*5
*4
*5
AR2 AR2 -+ S -+ G L1 G L2 L2 L1 G CB1 AR1 1 2 G L1L2AR1、AR2：アレスタ
CB1
：サーキットブレーカ
R1−R2間 R1−R3間 出力レンジ1 OFF OFF 出力レンジ2 ON OFF 出力レンジ3 OFF ONA1−A2間 A1−A3間 A1−A4間
出力レンジ1 閉 開 開
出力レンジ2 開 閉 開
出力レンジ3 開 開 閉
出力
中継箱
付加仕様コードで /PHN5、/PHU5（pH 計組み込み）を指定した場合の結線図 検出器 S1 V+ V-AG P1 P2 S2 中継箱 S1 V+ V-AG P1 P2 S2 M1 F1 F2 C1 C2 R1 R2 R3 A1 A2 A3 A4 TD RD DG G -+ G V1 V2 V3 V4 V5 V6 V7 V8 V9 V10 ピンチ弁 SV1 電動弁 SV3 電磁弁 SV2 電磁弁 SV4 O S C 1 2 1 2 G L1 L2 M2 変換器 専用ケーブル メンテナンス接点出力 フェイル接点出力 上下限警報または 自動校正/洗浄中接点出力 リモートレンジ 切り換え入力 *2 デジタル出力信号 （RS-232C） アナログ出力信号 （4−20 mA DCまたは 1−5 V DC） COM 出力レンジ1 出力レンジ2 出力レンジ3 レンジ接点出力 *3 pH計ホルダ （PH8HF） pH計検出器(PH8EFP) （客先にて設置） 検出器ケーブル （客先にて配線） 超音波発振器 （PUS400G） U1 U2 S L1 L2 *4 *5 *4 *5 *1： *2： *3： *4： *5： *6： *7： *8： 出力 接点 ON時抵抗：200Ω以下 OFF時抵抗：100 kΩ以上 出力 接点 *1 電源 *6 R1−R2間 R1−R3間 出力レンジ1 OFF OFF 出力レンジ2 ON OFF 出力レンジ3 OFF ON
A1−A2間 A1−A3間 A1−A4間
出力レンジ1 閉 開 開 出力レンジ2 開 閉 開 出力レンジ3 開 開 閉 電源ケーブル側(8)で必ず接地（D種接地、接地抵抗100Ω以下）してください。 リモートレンジ切り換え接点の使用方法 出力レンジ切り換え接点の使用方法 自動洗浄あり（-A2、-A3）の場合のみ 自動ゼロ校正あり（-A3）の場合のみ 超音波洗浄有り（/PHU5）の場合のみ 入出力信号の詳細についてはPH450Gの取扱説明書をご参照ください。 ジャンパーの設定についてはPH450Gの取扱説明書をご参照ください。 pH計変換器 (PH450G) /PHN5、 /PHU5の場合 入出力 信号*7 *8 1L 2N 21 22 mA1 (S)16 (GE)15 (SE)14 (T1)11 (T2)12 (RE)13 IMPLOW 61(+) 62(-) 63 S1～S3 S4 CONTACT (FAIL SAFE) (SHIELD) 1 2 3 4 5 6 7 8 ジャンパー
付加仕様コードで /FC（無試薬形遊離塩素計組み込み）を指定した場合の結線図 無試薬形遊離 塩素計変換器 （FC400G） T1 RE ME G C1 C2 + -T2 M2 F1 F2 L1 L2 M1 専用ケーブル 無試薬形遊離 塩素計検出器 （FC400G） T1 RE ME G C1 C2 T2 検出器 S1 V+ V-AG P1 P2 S2 中継箱 S1 V+ V-AG P1 P2 S2 M1 F1 F2 C1 C2 R1 R2 R3 A1 A2 A3 A4 TD RD DG G -+ G V1 V2 V3 V4 V5 V6 V7 V8 V9 V10 ピンチ弁 SV1 電動弁 SV3 電磁弁 SV2 電磁弁 SV4 O S C 1 2 1 2 G L1 L2 M2 変換器 専用ケーブル メンテナンス接点出力 フェイル接点出力 上下限警報または 自動校正/洗浄中接点出力 リモートレンジ 切り換え入力 *2 デジタル出力信号 （RS-232C） アナログ出力信号 （4−20 mA DCまたは 1−5 V DC） COM 出力レンジ1 出力レンジ2 出力レンジ3 レンジ接点出力 *3 1 2 3 4 5 6 7 8 電源 出力信号 *4 *6 *5 *4 *5 電源ケーブル側(8)で必ず接地（D種接地、接地抵抗100Ω以下）してください。 リモートレンジ切り換え接点の使用方法 出力レンジ切り換え接点の使用方法 自動洗浄あり（-A2、-A3）の場合のみ 自動ゼロ校正あり（-A3）の場合のみ 出力信号の詳細についてはFC400Gの取扱説明書をご参照ください。 *1： *2： *3： *4： *5： *6： 出力 接点 ON時抵抗：200Ω以下 OFF時抵抗：100 kΩ以上 出力 接点 *1 R1−R2間 R1−R3間 出力レンジ1 OFF OFF 出力レンジ2 ON OFF 出力レンジ3 OFF ON
A1−A2間 A1−A3間 A1−A4間
出力レンジ1 閉 開 開
出力レンジ2 開 閉 開
