J2X1-3280-06Z0(00)
2010年4月
UNIX/Windows(R)
共通
Systemwalker Centric Manager
PRIMERGY/PRIMEQUEST
まえがき
本書の目的
本書は、Systemwalker Centric Manager V13.4.0で、以下の運用を管理する場合の機能概要、導入方法について説明しています。
・
PRIMERGY、PRIMERGY BX300、またはPRIMERGY BX600（以降、PRIMERGYと略しています。）・
PRIMEQUESTなお、本書は、Windows版/Solaris版/Linux版を対象としています。その他UNIX版のマニュアルは、Systemwalker技術情報ホームペー ジで、最新のマニュアルを参照してください。
本書の読者
本書は、Systemwalker Centric Managerで、PRIMERGY/PRIMEQUESTのハードウェア監視を行う方を対象としています。
また、本書を読む場合、OSやGUIの一般的な操作、およびTCP/IP、SMTP、SNMPなどの一般的な知識をご理解の上でお読みくださ い。
略語表記について
・
以下の製品すべてを示す場合は、“Windows 7”と表記します。－
Windows(R) 7 Home Premium－
Windows(R) 7 Professional－
Windows(R) 7 Enterprise－
Windows(R) 7 Ultimate・
以下の製品すべてを示す場合は、“Windows Server 2008 R2”と表記します。－
Microsoft(R) Windows Server(R) 2008 R2 Foundation－
Microsoft(R) Windows Server(R) 2008 R2 Standard－
Microsoft(R) Windows Server(R) 2008 R2 Enterprise－
Microsoft(R) Windows Server(R) 2008 R2 Datacenter－
Microsoft(R) Windows Server(R) 2008 R2 Standard without Hyper-V(TM)－
Microsoft(R) Windows Server(R) 2008 R2 Enterprise without Hyper-V(TM)－
Microsoft(R) Windows Server(R) 2008 R2 Datacenter without Hyper-V(TM)・
以下の製品すべてを示す場合は、“Windows Server 2008 Foundation”と表記します。－
Microsoft(R) Windows Server(R) 2008 R2 Foundation－
Microsoft(R) Windows Server(R) 2008 Foundation・
以下の製品すべてを示す場合は、“Windows Server 2008 Server Core”、または“Server Core”と表記します。－
Microsoft(R) Windows Server(R) 2008 Standard Server Core－
Microsoft(R) Windows Server(R) 2008 Standard without Hyper-V(TM) Server Core－
Microsoft(R) Windows Server(R) 2008 Enterprise Server Core－
Microsoft(R) Windows Server(R) 2008 Enterprise without Hyper-V(TM) Server Core－
Microsoft(R) Windows Server(R) 2008 Datacenter Server Core・
以下の製品すべてを示す場合は、“Windows Server 2008 STD”と表記します。－
Microsoft(R) Windows Server(R) 2008 Standard－
Microsoft(R) Windows Server(R) 2008 Standard without Hyper-V(TM)・
以下の製品すべてを示す場合は、“Windows Server 2008 DTC”と表記します。－
Microsoft(R) Windows Server(R) 2008 Datacenter－
Microsoft(R) Windows Server(R) 2008 Datacenter without Hyper-V(TM)・
以下の製品すべてを示す場合は、“Windows Server 2008 EE”と表記します。－
Microsoft(R) Windows Server(R) 2008 Enterprise－
Microsoft(R) Windows Server(R) 2008 Enterprise without Hyper-V(TM)・
以下の製品すべてを示す場合は、“Windows Server 2003 STD”と表記します。－
Microsoft(R) Windows Server(R) 2003, Standard x64 Edition－
Microsoft(R) Windows Server(R) 2003, Standard Edition・
以下の製品すべてを示す場合は、“Windows Server 2003 DTC”と表記します。－
Microsoft(R) Windows Server(R) 2003, Datacenter x64 Edition－
Microsoft(R) Windows Server(R) 2003, Datacenter Edition for Itanium-based Systems－
Microsoft(R) Windows Server(R) 2003, Datacenter Edition・
以下の製品すべてを示す場合は、“Windows Server 2003 EE”と表記します。－
Microsoft(R) Windows Server(R) 2003, Enterprise x64 Edition－
Microsoft(R) Windows Server(R) 2003, Enterprise Edition for Itanium-based Systems－
Microsoft(R) Windows Server(R) 2003, Enterprise Edition・
以下の製品すべてを示す場合は、“Windows(R) 2000”と表記します。－
Microsoft(R) Windows(R) 2000 Professional operating system－
Microsoft(R) Windows(R) 2000 Server operating system－
Microsoft(R) Windows(R) 2000 Advanced Server operating system－
Microsoft(R) Windows(R) 2000 Datacenter Server operating system・
以下の製品すべてを示す場合は、“Windows NT(R)”と表記します。－
Microsoft(R) Windows NT(R) Server network operating system Version 4.0－
Microsoft(R) Windows NT(R) Workstation operating system Version 4.0－
Microsoft(R) Windows NT(R) Server network operating system Version 3.51－
Microsoft(R) Windows NT(R) Workstation operating system Version 3.51・
以下の製品すべてを示す場合は、“Windows(R) XP”と表記します。－
Microsoft(R) Windows(R) XP Professional x64 Edition－
Microsoft(R) Windows(R) XP Professional－
Microsoft(R) Windows(R) XP Home Edition・
以下の製品すべてを示す場合は、“Windows Vista”と表記します。－
Microsoft(R) Windows Vista(R) Home Basic－
Microsoft(R) Windows Vista(R) Home Premium－
Microsoft(R) Windows Vista(R) Business－
Microsoft(R) Windows Vista(R) Enterprise－
Microsoft(R) Windows Vista(R) Ultimate・
Microsoft(R) Windows(R) Millennium Editionを“Windows(R) Me”と表記します。・
Microsoft(R) Windows(R) 98 operating system、Microsoft(R) Windows(R) 98 Second Editionを“Windows(R) 98”と表記します。・
Microsoft(R) Windows(R) 95 operating system、Microsoft(R) Windows(R) 95 Second Editionを“Windows(R) 95”と表記します。・
以下の製品上で動作する固有記事を“Windows Server 2003 STD(x64)”と表記します。－
Microsoft(R) Windows Server(R) 2003, Standard x64 Edition・
以下の製品上で動作する固有記事を“Windows Server 2003 DTC(x64)”と表記します。－
Microsoft(R) Windows Server(R) 2003, Datacenter x64 Edition・
以下の製品上で動作する固有記事を“Windows Server 2003 EE(x64)”と表記します。－
Microsoft(R) Windows Server(R) 2003, Enterprise x64 Edition・
以下の製品上で動作する固有記事を“Windows(R) 2000 Server”と表記します。－
Microsoft(R) Windows(R) 2000 Server operating system・
以下の製品上で動作する固有記事を“Windows(R) XP x64”と表記します。－
Microsoft(R) Windows(R) XP Professional x64 Edition・
Systemwalker Centric Manager Standard Editionを“SE版”と表記します。・
Systemwalker Centric Manager Enterprise Editionを“EE版”と表記します。・
Systemwalker Centric Manager Global Enterprise Editionを“GEE版”と表記します。・
Standard Editionを“SE”、Enterprise Editionを“EE”、Global Enterprise Editionを“GEE”と表記します。・
Windows上、Itaniumに対応したWindows上で動作するSystemwalker Centric Managerを“Windows版”と表記します。・
Itaniumに対応したWindows上で動作するSystemwalker Centric Managerの固有記事を“Windows for Itanium版”と表記します。・
Windows Server 2003 STD(x64)/Windows Server 2003 DTC(x64)/Windows Server 2003 EE(x64)に対応したWindows上で動作するSystemwalker Centric Managerの固有記事を“Windows x64版”と表記します。
・
Solaris(TM) オペレーティングシステムを“Solaris”と表記します。・
Solarisで動作するSystemwalker Centric Managerを“Solaris版 Systemwalker Centric Manager”または“Solaris版”と表記します。・
HP-UX上で動作するSystemwalker Centric Managerを“HP-UX版Systemwalker Centric Manager”または“HP-UX版”と表記します。
・
AIX上で動作するSystemwalker Centric Managerを“AIX版Systemwalker Centric Manager”または“AIX版”と表記します。・
Linux上、Itaniumに対応したLinux上で動作するSystemwalker Centric Managerを“Linux版Systemwalker Centric Manager”または“Linux版”と表記します。また、Itaniumに対応したLinux上で動作するSystemwalker Centric Managerの固有記事を“Linux for
Itanium版”と表記します。
・
Linux上、Linux for Intel64に対応したLinux上で動作するSystemwalker Centric Managerを“Linux版Systemwalker Centric Manager”または“Linux版”と表記します。また、Linux for Intel64に対応したLinux上で動作するSystemwalker Centric Managerの固有記事を“Linux for Intel64版”と表記します。
・
Solaris、Linux、HP-UX、AIX上で動作するSystemwalker Centric Managerを、“UNIX版Systemwalker Centric Manager”または“UNIX版”と表記します。
・
Microsoft(R) SQL Server(TM)を“SQL Server”と表記します。・
Microsoft(R) Visual C++を“Visual C++”と表記します。輸出管理規制について
本ドキュメントを輸出または提供する場合は、外国為替および外国貿易法および米国輸出管理関連法規等の規制をご確認の上、必 要な手続きをおとりください。
商標について
Apache、Tomcatは、The Apache Software Foundationの登録商標または商標です。 APC、PowerChuteは、American Power Conversion Corp.の登録商標です。 ARCserveは、米国CA, Inc.の登録商標です。
Citrix、MetaFrameは、Citrix Systems, Inc.の米国およびその他の国における登録商標です。 Ethernetは、富士ゼロックス株式会社の登録商標です。
HP-UXは、米国Hewlett-Packard社の登録商標です。
IBM、IBMロゴ、AIX、AIX 5L、HACMP、Power、PowerHAは、International Business Machines Corporationの米国およびその他の国
における商標です。
Intel、Itaniumは、米国およびその他の国におけるIntel Corporationまたはその子会社の商標または登録商標です。 JP1は、株式会社日立製作所の日本における商標または登録商標です。
LaLaVoiceは、株式会社東芝の商標です。
LANDeskは、米国およびその他の国におけるAvocent Corporationとその子会社の商標または登録商標です。 Laplinkは、米国Laplink Software, Inc.の米国およびその他の国における登録商標または商標です。
Linuxは、Linus Torvalds氏の米国およびその他の国における商標または登録商標です。 MC/ServiceGuardは、Hewlett-Packard Companyの製品であり、著作権で保護されています。
Microsoft、Windows、Windows NT、Windows Vista、Windows Serverまたはその他のマイクロソフト製品の名称および製品名は、米国 Microsoft Corporationの米国およびその他の国における登録商標または商標です。
Mozilla、Firefoxは、米国Mozilla Foundationの米国およびその他の国における商標または登録商標です。 NEC、SmartVoice、WinShareは、日本電気株式会社の商標または登録商標です。
Netscape、Netscapeの N および操舵輪のロゴは、米国およびその他の国におけるNetscape Communications Corporationの登録商標
です。
OpenLinuxは、The SCO Group, Inc.の米国ならびその他の国における登録商標あるいは商標です。 Oracleは、米国Oracle Corporationの登録商標です。
Palm、Palm OS、HotSyncは、Palm, Inc.の商標または登録商標です。 R/3およびSAPは、SAP AGの登録商標です。
Red Hat、RPMおよびRed Hatをベースとしたすべての商標とロゴは、Red Hat, Inc.の米国およびその他の国における商標または登録
商標です。
SolarisおよびすべてのSolarisに関連する商標およびロゴは、米国およびその他の国における米国Sun Microsystems, Inc.の商標また
は登録商標であり、同社のライセンスを受けて使用しています。
Sun、SunClusterは、米国およびその他の国における米国Sun Microsystems, Inc.の商標または登録商標です。
Symantec、Symantecロゴ、LiveUpdate、Norton AntiVirusは、Symantec Corporationの米国およびその他の国における登録商標です。 Symantec pcAnywhere、Symantec Packager、ColorScale、SpeedSendは、Symantec Corporationの米国およびその他の国における商標
です。
Tcl/Tkは、カリフォルニア大学、Sun Microsystems, Inc.、Scriptics Corporation他が作成したフリーソフトです。
TRENDMICRO、Trend Micro Control Manager、Trend Virus Control System、TVCS、InterScan、ウイルスバスター、INTERSCAN VIRUSWALL、eManagerは、トレンドマイクロ株式会社の登録商標です。
UNIXは、米国およびその他の国におけるThe Open Groupの登録商標です。 UXP、Systemwalker、Interstage、Symfowareは、富士通株式会社の登録商標です。 Veritasは、Symantec Corporationの米国およびその他の国における登録商標です。
VirusScanおよびNetShieldは、米国McAfee, Inc.および関連会社の商標または登録商標です。
VMware、VMwareロゴ、Virtual SMP、VMotionはVMware, Inc.の米国およびその他の国における登録商標または商標です。
ショートメール、iモード、mova、シティフォンは、株式会社エヌ・ティ・ティ・ドコモ（以下NTTドコモ）の登録商標です。 その他の会社名および製品名は、それぞれの会社の商標もしくは登録商標です。 Microsoft Corporationのガイドラインに従って画面写真を使用しています。 平成22年4月 改版履歴 平成18年 4月 初 版 平成18年10月 第2版 平成19年 5月 第3版 平成19年 7月 第4版 平成20年 6月 第5版 平成22年 4月 第6版
Copyright 1995-2010 FUJITSU LIMITED
All Rights Reserved, Copyright (C) PFU LIMITED 1995-2010 Portions Copyright (C) 1983-1994 Novell, Inc., All Rights Reserved.
目 次
第1章概要...1 1.1 目的...1 1.2 機能概要...1 第2章環境...13 2.1 システム構成...13 2.1.1 Resource Coordinatorを使用する場合（PRIMERGY）...13 2.1.2 ServerViewバンドルモデル（PRIMERGY）...16 2.1.3 ServerViewバンドルモデル（ブレードサーバ）...182.1.4 LANDesk Server Managerバンドルモデル（PRIMERGY）...20
2.1.5 PSAバンドルモデル（PRIMEQUEST）...22 2.1.6 VM環境のシステムを監視する場合（PRIMERGY/PRIMEQUEST）...23 第3章導入...24 3.1 Resource Coordinatorを使用する場合（PRIMERGY）...24 3.1.1 Resource Coordinatorを設定する（サイト管理サーバ）...25 3.1.2 Resource Coordinatorをインストールする（管理対象サーバ）...26
3.1.3 Systemwalker Centric Managerをインストールする（管理対象サーバ）...27
3.1.4 Resource Coordinatorを設定する（管理対象サーバ）...27
3.1.5 Resource Coordinatorをメニュー登録する...28
3.1.6 Resource Coordinatorの監視定義を設定する（管理対象サーバ）...30
3.2 ServerViewバンドルモデル（PRIMERGY）...31
3.2.1 Systemwalker Centric Managerをインストールする...33
3.2.2 ServerViewをインストールする...34
3.2.3 ServerViewをメニュー登録する...34
3.2.4 PRIMERGYの監視定義を設定する（Windows版 PRIMERGY）...36
3.2.5 PRIMERGYの監視定義を設定する（Linux版 PRIMERGY）...37
3.3 ServerViewバンドルモデル（ブレードサーバ）...40
3.3.1 Systemwalker Centric Managerをインストールする...43
3.3.2 ServerViewをインストールする...44 3.3.3 ServerViewをメニュー登録する...44 3.3.4 マップを作成する...44 3.3.5 PRIMERGYの監視定義を設定する（Windows版 PRIMERGY）...48 3.3.6 PRIMERGYの監視定義を設定する（Linux版 PRIMERGY）...48 3.3.7 マネジメントブレード、スイッチブレードを監視する...49
3.4 LANDesk Server Managerバンドルモデル（PRIMERGY）...54
3.4.1 Systemwalker Centric Managerをインストールする...55
3.4.2 LANDesk Server Managerをインストールする...55
3.4.3 LANDesk Server Managerをメニュー登録する...55
3.4.4 PRIMERGYの監視定義を設定する...57
3.5 PSAバンドルモデル（PRIMEQUEST）...58
3.5.1 Systemwalker Centric Managerをインストールする...59
3.5.2 PRIMEQUESTのMMBをノード登録する...59
3.5.3 PRIMEQUESTのノードを自動登録する...62
3.5.4 PRIMEQUESTシステム管理画面をメニュー登録する...65
3.5.5 PRIMEQUESTの監視定義を設定する...66
3.6 VM環境のシステムを監視する場合（PRIMERGY/PRIMEQUEST）...66
3.6.1 Systemwalker Centric Managerをインストールする...68
3.6.2 ServerViewをインストールし、メニュー登録する...68 3.6.3 ゲストOS上の業務サーバを監視するための設定を行う...68 3.6.4 13.3.0以前の機能で監視マップを作成する...68 3.6.5 V13.4.0の機能で監視マップを作成する...70 3.6.6 管理OSを監視するための設定を行う...74 3.6.7 VM管理ソフトのコンソールをメニュー登録する...75
第4章運用...76 4.1 ハードウェア異常の監視...76 4.2 Resource Coordinatorからの対処（PRIMERGY）...77 4.3 ServerViewコンソールからの対処（PRIMERGY）...77 4.4 MMB-GUIによる異常の確認（PRIMEQUEST）...78 4.5 ノード検出の注意事項（PRIMEQUEST）...81 4.6 VM環境での運用（PRIMERGY/PRIMEQUEST）...83 4.6.1 管理OSを監視する...83 4.6.2 ゲストOSを監視する...85 4.6.3 障害に対処する...86 4.6.4 監視マップを更新する...86 付録A 仮想マシンの監視マップ作成の事前設定について...88
第
1
章
概要
本章では、Systemwalker Centric ManagerによるPRIMERGY/PRIMEQUEST運用管理に関する概要について説明します。
1.1
目的
本書では、Systemwalker Centric Managerで、PRIMERGY/PRIMEQUESTを運用管理する方法について説明します。
Systemwalker Centric Managerは、PRIMERGY/PRIMEQUESTを運用管理することで、以下のきめこまやかな監視、および運用管理
作業が実現できます。
PRIMERGY
の場合
・
Systemwalker Resource Coordinatorのプロビジョニングにより、動的に追加/削除されるサーバを、Systemwalker Centric Managerで監視、および管理することができます。
以降、Systemwalker Resource CoordinatorをResource Coordinatorと略します。なお、Systemwalker Resource Coordinator Virtual
server EditionおよびServerView Resource Coordinator VEにはプロビジョニングがないため、この機能を使用することはできませ
ん。
・
ServerView、およびLANDesk Server Managerを使って、PRIMERGYのハードウェア監視を行うことができます。・
PRIMERGYにSystemwalker Centric Managerをインストールする場合、SystemcastWizard Professionalを使って、一括でインストールすることができます。
・
Virtual Machine(VM)環境上のシステムにSystemwalker Centric Managerを導入することにより、物理サーバ上に構築されているシステムと同様に、VM環境のシステムも集中監視することができます。
ブレードサーバの場合
・
ServerViewを使って、PRIMERGYのハードウェア監視を行うことができます。・
PRIMERGYにSystemwalker Centric Managerをインストールする場合、SystemcastWizard Professionalを使って、一括でインストールすることができます。
・

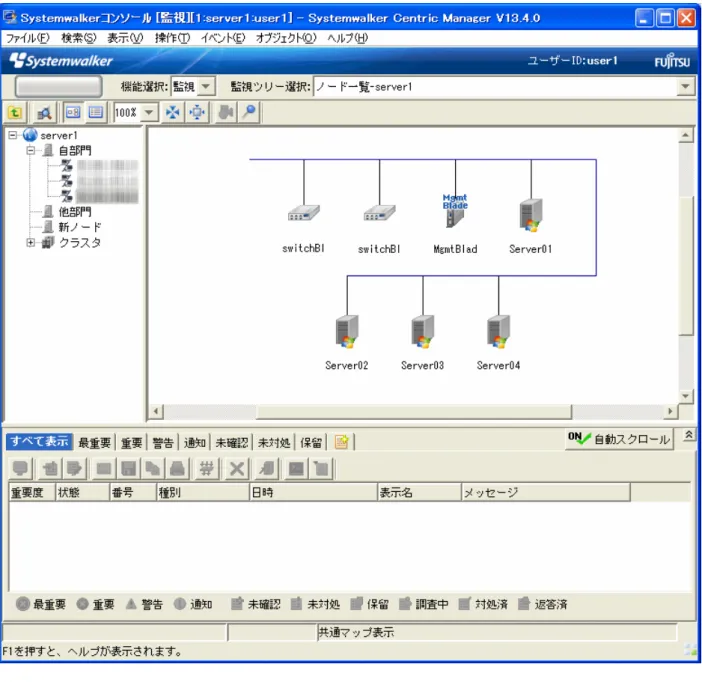

PRIMERGYをわかりやすく監視するために、[Systemwalkerコンソール]に、マネジメントブレード、およびスイッチブレードを専用のアイコンで表示します。
PRIMEQUEST
の場合
・
PRIMEQUESTシステム管理ソフトウェアである、PRIMEQUEST Server Agent（以降、PSAと略しています。）を使って、PRIMEQUESTのハードウェア監視を行うことができます。
・
Virtual Machine(VM)環境上のシステムにSystemwalker Centric Managerを導入することにより、物理サーバ上に構築されているシステムと同様に、VM環境のシステムも集中監視することができます。
1.2
機能概要
Systemwalker Centric Managerにて、PRIMERGY/PRIMEQUESTを運用管理することで使用できる機能を以下に説明します。 PRIMERGY/PRIMEQUESTのモデルによって、Systemwalker Centric Managerで使用できる機能が以下の表のように異なります。
各機能については、以降を参照してください。
Resource Coordinatorを導入した場合、通常のハードウェア監視と運用方法が異なるため、本書では“Resource Coordinatorを使用する
場合”として説明します。
モデル 機能 プロビジョニ ング ハードウェ ア監視 一括インス トール ノードの自動 検出 ServerView バンドルモデル PRIMERGY △ ○ ○ － ブレードサーバ － ○ ○ ○
LANDesk Server Manager
バンドルモデル PRIMERGY － ○ － － PSA バンドルモデル PRIMEQUEST － ○ － － ○：使用可能 △：Resource Coordinatorを導入することで使用可能 －：対象外
プロビジョニング
Resource Coordinatorのプロビジョニングにより、追加/削除されたサーバは、Systemwalker Centric Managerの管理対象に自動的に追
加/削除されます。
また、新規に作成されたサーバにも、事前に設定した監視定義が自動的に設定されます。
異常発生時には、Resource Coordinator画面を呼び出すことで、異常の影響範囲や原因の早期特定が可能となり、異常回避や迅速 な復旧ができます。
なお、プロビジョニングの対象サーバ（管理対象サーバ）は、PRIMERGYに導入されたSystemwalker Centric Manager 業務サーバと なります。
ハードウェア監視
ServerView
バンドルモデル
ServerViewを使って、以下のハードウェア異常をSystemwalker Centric Managerで集中監視することができます。
機能名 異常内容
異常発生の通知 電源、FAN、温度の異常、サーバブレードのメモリ、CPU、HDDなどのハード ウェア異常
サーバ状況の確認 電源、FANなどの部品寿命
これらのパラメタが指定した値を超えたり、エラーが発生した場合、メッセージが通知されます。
さらに、異常の詳細を確認するために、Systemwalker Centric ManagerからServerViewコンソールを起動することができます。なお、
ServerViewで提供される各種MIBデータをあらかじめSystemwalker Centric Managerに登録しておくことにより、ServerViewコンソール
がない場合でも、Systemwalker Centric Managerから詳細なハードウェア状態を確認できます。
LANDesk Server Manager
バンドルモデル
LANDesk Server Managerを使って、PRIMERGYのハードウェアの異常、しきい値を超えた時に通知するアラートを監視することがで
きます。 以下のハードウェア異常を監視することができます。
・
CPUの故障（縮退）・
メモリビットエラー/切り離し・
筐体内温度上昇（しきい値オーバーによるシャットダウン）・
RAID監視・
そのほかのハード異常、故障Systemwalker Centric Managerで、LANDesk Server Managerコンソールを登録することにより、PRIMERGYで異常が発生した時に、 LANDesk Server Managerコンソールで異常の詳細確認、対処ができます。
また、Desktop Management Interface（以降、DMIと略しています。）ブラウザから、LANDesk Server Managerをインストールしているノードの
DMI情報を参照することができます。
PSA
バンドルモデル
PSA、およびPRIMEQUEST筐体内のハードウェア監視機能（Management Board、以降、MMBと略しています。）やネットワークスイッチ
（Giga-bit Switch Board、以降、GSWBと略しています。）を使って、PRIMEQUESTのパーティション上にあるハードウェアのコンポーネ ントの異常や、OSやファームウェアが検出した、CPU、メモリ、チップセットおよびチップ間バスなどの各種のエラー記録を監視すること ができます。 以下のハードウェア異常や状態を管理/監視することができます。
・
パーティションサーバの異常監視・
各種OS情報の異常監視・
ハードウェア構成管理・
パーティション上の資源の活性交換支援・
MMBのWEB-GUIによる監視/操作Systemwalker Centric ManagerでMMBのWEB-GUIを登録することにより、PRIMEQUESTで異常が発生した時に、PSAの監視画面で
異常の詳細確認や対処ができます。
一括インストール
複数存在するPRIMERGYにSystemwalker Centric Managerをインストールする場合、SystemcastWizard Professionalを使って、一括で
OSのインストール/セットアップ、およびSystemwalker Centric Managerのインストールを簡単に行うことができます。
ノードの自動検出
ブレードサーバに内蔵されている、サーバブレード、スイッチブレード、およびマネジメントブレードのネットワーク構成図が自動的に作 成されます。
マネジメントブレード、およびスイッチブレードは、[Systemwalkerコンソール]に専用のアイコンで表示することができます。
VM
環境で使用可能な機能
VM環境で使用可能なSystemwalker Centric Managerの機能について、以下のVM製品ごとに一覧を示します。
・
VMware(R) Infrastructure 3 （PRIMERGY）・
Linux 仮想マシン機能・
PRIMEQUEST 仮想マシン機能表
1.1 VMware(R) Infrastructure 3
（
PRIMERGY
）
機能分類 機能 VMware(R) Infrastructure 3 説明 管理OS ゲストOS 構成の管 理 ネットワークの構成 情報の管理 ノード検出 ○ ○ システムの構成情 報の管理 インベントリ 情報表示・ 検索 ×(※1) △ インベントリ収集では、 CPUの「1次キャッシュ・2 次キャッシュ」情報は採 取されません。
機能分類 機能 VMware(R) Infrastructure 3 説明 管理OS ゲストOS アプリケーションの 構成情報の管理 アプリケー ション検出 × ○ ポリシー配付 × ○ 資源の配 付 資源配付・状況検索 × ○ 配付結果通知 × ○ インベントリ情報の収集 ×(※1) △ インベントリ収集では、 CPUの「1次キャッシュ・2 次キャッシュ」情報は採 取されません。 ネットワー ク/システム の監視 稼働監視 稼働状態の 監視 ○ ○ 障害監視 SNMPトラッ プの監視 ○ ○ MIBしきい 値監視 ○ ○ システムのイ ベント監視 ×(※2) ○ 性能監視 システム性能 監視 ×(※2) ○ ネットワーク 性能監視 ×(※2) ○ 性能情報の 表示 ×(※2) ○ アプリケー ションの監 視 稼働監視 アプリケー ションの稼働 状態の表示 × ○ アプリケー ションの稼働 状態の監視 × ○ 障害監視 アプリケー ションのイベ ント監視 × ○ 性能監視 アプリケー ションしきい 値監視 × ○ アプリケー ション性能表 示 × ○ 業務の監 視 業務監視 業務構成の 管理 × ○ リソースの関 係管理 × ○ ノードの変更監視 未登録固定 IPノードの接 続検知 ○ ○
機能分類 機能 VMware(R) Infrastructure 3 説明 管理OS ゲストOS 固定IPノード の削除/追 加/アドレス 変更の検知 ○ ○ 障害の対 処 リモートからの操作 リモート操作 ×(※3) △ ・リモート操作クライアン ト機能を動作させるため には、管理OS、およびゲ ストOSのIPアドレスは一 意に設定しておく必要が あります。 ・ゲストOSをリモート操作 する場合は、ゲストOSに インストールされているリ モート操作クライアントに 対して、リモート操作エキ スパートまたはモニタか ら接続する必要がありま す。このとき、管理OSの 画面をリモート操作する ことはできません。 ・リモート操作されている ゲストOSを管理OS上で 確認した場合、マウスが 移動せず、マウスの操作 状況が反映されていない ように見えることがありま す。 リモートコマ ンド ×(※3) ○ リモートからの電源 投入・切断 サーバの電 源投入・切 断 ×(※1) ×(※1) ブレードサーバやVM機 能で複数のOSを起動し ている場合は電源制御 機能は使用できません。 障害対処の自動化 自動アクショ ン ×(※2) ○ サービスレ ベルの評 価 ネットワークの評価 性能情報グ ラフ表示 × ○ システムの評価 レポーティン グ × ○ Systemwa lker自身 の監視 イベントトレース イベントト レース × ○ プロセス監視 Systemwalk erのプロセス 監視 × ○ ダウン監視 Systemwalk erセルフ チェック × ○
機能分類 機能 VMware(R) Infrastructure 3 説明 管理OS ゲストOS スローダウン監視 イベントのス ローダウン監 視 × ○ IPC資源の一元管理 × ○ インテリジェントサービス × ○ ソフトウェア修正管理 × ○ 監査ログ管理 × ○ 監視抑止 × ○ トラブル シューティ ング 調査資料の採取 保守情報収 集ツール × ○ ○：使用可能 △：一部使用可能 ×：使用不可能 ※1 VMware(R) 管理ツールで管理することができます。 ※2 ServerView を使用して（異常メッセージ監視、異常時の自動対処を）行うことができます。 ※3 TELNETやSSHなどのリモート接続でコマンドを実行することができます。
表
1.2 Linux
仮想マシン機能
機能分類 機能 Linux 仮想マシン機能 説明 管理OS ゲストOS 構成の管 理 ネットワークの構成 情報の管理 ノード検出 ○ ○ システムの構成情 報の管理 インベントリ 情報表示・検 索 ○ △(※1) インベントリ収集では、 CPUの「1次キャッシュ・2 次キャッシュ」情報は採取 されません。 アプリケーションの 構成情報の管理 アプリケー ション検出 ○ ○ ポリシー配付 ○ ○ 資源の配 付 資源配付・状況検索 ○ ○ 配付結果通知 ○ ○ インベントリ情報の収集 ○ △(※1) インベントリ収集では、 CPUの「1次キャッシュ・2 次キャッシュ」情報は採取 されません。 ネットワー ク/システム の監視 稼働監視 稼働状態の 監視 ○ ○ 障害監視 SNMPトラッ プの監視 ○ ○ MIBしきい値 監視 ○ ○ システムのイ ベント監視 ○ ○機能分類 機能 Linux 仮想マシン機能 説明 管理OS ゲストOS 性能監視 システム性能 監視 ○ ○ ネットワーク 性能監視 ○ ○ 性能情報の 表示 ○ ○ アプリケー ションの監 視 稼働監視 アプリケー ションの稼働 状態の表示 ○ ○ アプリケー ションの稼働 状態の監視 ○ ○ 障害監視 アプリケー ションのイベ ント監視 ○ ○ 性能監視 アプリケー ションしきい 値監視 ○ ○ アプリケー ション性能表 示 ○ ○ 業務の監 視 業務監視 業務構成の 管理 ○ ○ リソースの関 係管理 ○ ○ ノードの変更監視 未登録固定 IPノードの接 続検知 ○ ○ 固定IPノード の削除/追加/ アドレス変更 の検知 ○ ○ 障害の対 処 リモートからの操作 リモート操作 × △ ・リモート操作クライアント 機能を動作させるために は、管理OSおよびゲスト OSのIPアドレスは一意に 設定しておく必要があり ます。 ・ゲストOSをリモート操作 する場合は、ゲストOSに インストールされているリ モート操作クライアントに 対して、リモート操作エキ スパートまたはモニタから 接続する必要がありま す。このとき、管理OSの 画面をリモート操作する ことはできません。
機能分類 機能 Linux 仮想マシン機能 説明 管理OS ゲストOS ・リモート操作されている ゲストOSを管理OS上で 確認した場合、マウスが 移動せず、マウスの操作 状況が反映されていない ように見えることがありま す。 リモートコマ ンド ○ ○ リモートからの電源 投入・切断 サーバの電 源投入・切断 ×(※1) ×(※1) ブレードサーバやVM機 能で複数のOSを起動し ている場合は電源制御 機能は使用できません。 障害対処の自動 化 自動アクショ ン ○ ○ サービスレ ベルの評 価 ネットワークの評価 性能情報グ ラフ表示 ○ ○ システムの評価 レポーティン グ ○ ○ Systemwal ker自身の 監視 イベントトレース イベントト レース ○ ○ プロセス監視 Systemwalk erのプロセス 監視 ○ ○ ダウン監視 Systemwalk erセルフ チェック ○ ○ スローダウン監視 イベントのス ローダウン監 視 ○ ○ IPC資源の一元管理 ○ ○ インテリジェントサービス ○ ○ ソフトウェア修正管理 ○ ○ 監査ログ管理 ○ ○ 監視抑止 ○ ○ トラブル シューティ ング 調査資料の採取 保守情報収 集ツール ○ ○ ○：使用可能 △：一部使用可能 ×：使用不可能 ※1 Linux 仮想マシン機能の管理ツールで管理することができます。
表

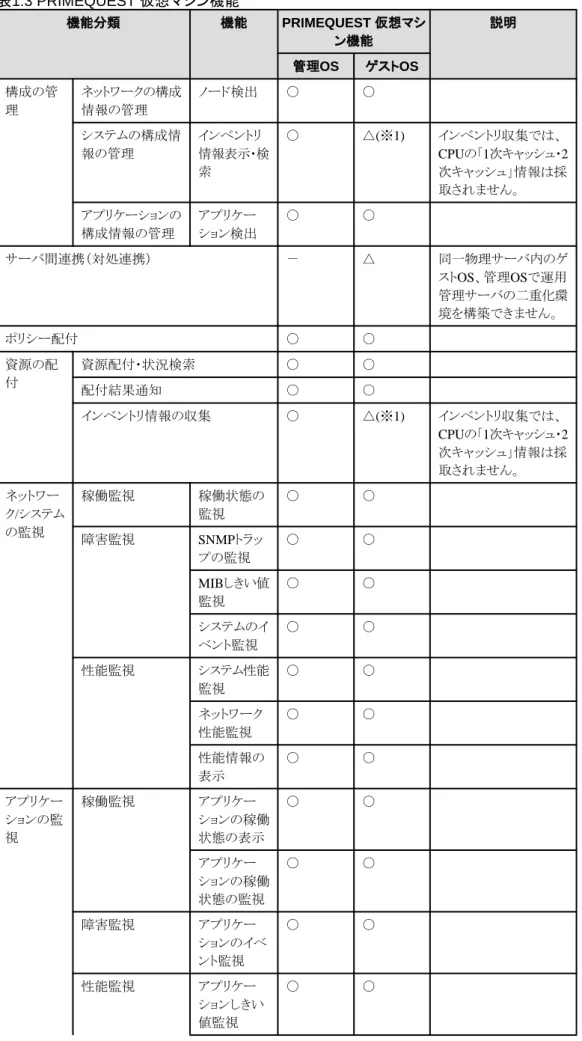

1.3 PRIMEQUEST
仮想マシン機能
機能分類 機能 PRIMEQUEST 仮想マシ ン機能 説明 管理OS ゲストOS 構成の管 理 ネットワークの構成 情報の管理 ノード検出 ○ ○ システムの構成情 報の管理 インベントリ 情報表示・検 索 ○ △(※1) インベントリ収集では、 CPUの「1次キャッシュ・2 次キャッシュ」情報は採 取されません。 アプリケーションの 構成情報の管理 アプリケー ション検出 ○ ○ サーバ間連携（対処連携） － △ 同一物理サーバ内のゲ ストOS、管理OSで運用 管理サーバの二重化環 境を構築できません。 ポリシー配付 ○ ○ 資源の配 付 資源配付・状況検索 ○ ○ 配付結果通知 ○ ○ インベントリ情報の収集 ○ △(※1) インベントリ収集では、 CPUの「1次キャッシュ・2 次キャッシュ」情報は採 取されません。 ネットワー ク/システム の監視 稼働監視 稼働状態の 監視 ○ ○ 障害監視 SNMPトラッ プの監視 ○ ○ MIBしきい値 監視 ○ ○ システムのイ ベント監視 ○ ○ 性能監視 システム性能 監視 ○ ○ ネットワーク 性能監視 ○ ○ 性能情報の 表示 ○ ○ アプリケー ションの監 視 稼働監視 アプリケー ションの稼働 状態の表示 ○ ○ アプリケー ションの稼働 状態の監視 ○ ○ 障害監視 アプリケー ションのイベ ント監視 ○ ○ 性能監視 アプリケー ションしきい 値監視 ○ ○機能分類 機能 PRIMEQUEST 仮想マシ ン機能 説明 管理OS ゲストOS アプリケー ション性能表 示 ○ ○ 業務の監 視 業務監視 業務構成の 管理 ○ ○ リソースの関 係管理 ○ ○ ノードの変更監視 未登録固定 IPノードの接 続検知 ○ ○ 固定IPノード の削除/追加/ アドレス変更 の検知 ○ ○ 障害の対 処 リモートからの操作 リモート操作 × △ ・リモート操作クライアン ト機能を動作させるため には、管理OSおよびゲ ストOSのIPアドレスは一 意に設定しておく必要 があります。 ・ゲストOSをリモート操作 する場合は、ゲストOSに インストールされている リモート操作クライアント に対して、リモート操作 エキスパートまたはモニ タから接続する必要が あります。このとき、管理 OSの画面をリモート操 作することはできませ ん。 ・リモート操作されている ゲストOSを管理OS上で 確認した場合、マウスが 移動せず、マウスの操 作状況が反映されてい ないように見えることが あります。 リモートコマ ンド ○ ○ リモートからの電源 投入・切断 サーバの電 源投入・切断 ×(※1) ×(※1) ブレードサーバやVM機 能で複数のOSを起動し ている場合は電源制御 機能は使用できません。 障害対処の自動 化 自動アクショ ン ○ ○ サービスレ ベルの評 価 ネットワークの評価 性能情報グ ラフ表示 ○ ○
機能分類 機能 PRIMEQUEST 仮想マシ ン機能 説明 管理OS ゲストOS システムの評価 レポーティン グ ○ ○ Systemwal ker自身の 監視 イベントトレース イベントト レース ○ ○ プロセス監視 Systemwalk erのプロセス 監視 ○ ○ ダウン監視 Systemwalk erセルフ チェック ○ ○ スローダウン監視 イベントのス ローダウン監 視 ○ ○ IPC資源の一元管理 ○ ○ インテリジェントサービス ○ ○ ソフトウェア修正管理 ○ ○ 監査ログ管理 ○ ○ 監視抑止 ○ ○ トラブル シューティ ング 調査資料の採取 保守情報収 集ツール ○ ○ ○：使用可能 △：一部使用可能 ×：使用不可能 ※1 PRIMEQUEST 仮想マシン機能の管理ツールで管理することができます。
第
2
章
環境
Systemwalker Centric Managerで、PRIMERGY/PRIMEQUESTを管理する場合の構成について説明します。
2.1
システム構成
Systemwalker Centric Managerで、PRIMERGY/PRIMEQUESTのハードウェア監視を行う場合の構成、およびソフトウェア条件につい
て説明します。
2.1.1 Resource Coordinator
を使用する場合（
PRIMERGY
）
Systemwalker Centric Managerで、Resource Coordinatorを使ってプロビジョニングを行う場合、構成は以下のようになります。
注意
高信頼運用する場合
Systemwalker Centric Manager 運用管理サーバをクラスタ運用する場合、Systemwalker Centric Managerと、Resource Coordinatorを同
一のクラスタアプリケーション上にリソースとして登録してください。
Resource Coordinatorのクラスタアプリケーションの登録方法については、Resource Coordinatorのマニュアルを参照してください。
【
Systemwalker Centric Manager
運用管理サーバと、
Resource Coordinator
サイト管理サーバが同居している場
合】
以下にResource Coordinator V12.0を使用し、Systemwalker Centric Manager 運用管理サーバとResource Coordinator サイト管理サー バが同居した場合の構成を示します。Resource Coordinator V12.0を使用する場合は、デプロイメントサーバを立てる必要があります。
以下にResource Coordinator V12.1以降を使用し、Systemwalker Centric Manager 運用管理サーバとResource Coordinator サイト管理 サーバを同居した場合の構成を示します。
【
Systemwalker Centric Manager
運用管理サーバと、
Resource Coordinator
サイト管理サーバが別サーバの場
合】
以下にResource Coordinator V12.2を使用し、Systemwalker Centric Manager 運用管理サーバとResource Coordinator サイト管理サー バを別サーバとした場合の構成を示します。Systemwalker Centric Manager 運用管理サーバとResource Coordinator サイト管理サー バを別サーバとする場合は、Resource Coordinator V12.2以降を使用します。
注意
・
Systemwalker Centric Manager 運用管理サーバと、Resource Coordinator サイト管理サーバが別サーバの場合、それぞれのサー・
Resource Coordinator サイト管理サーバがWindows版 V13.1.1の場合、Resource Coordinator サイト管理サーバとResource Coordinator ドメイン管理サーバは、同居した構成にする必要があります。ソフトウェア条件
インストール種別に応じて、それぞれ必要なソフトウェアをインストールしてください。ソフトウェアのバージョンレベルについて は、“Systemwalker Centric Manager 解説書”を参照してください。
ドメイン管理サーバ（注
1
）
OS ソフトウェア条件 インストール種別
Linux Systemwalker Centric Manager SE/EE 部門管理サーバ/業務 サーバ
Systemwalker Resource Coordinator（別購入ソフトウェア） サーバドメイン管理サー バ
デプロイメントサーバ（注
1
）
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 部門管理サーバ/業務
サーバ
SystemcastWizard Professional（別購入ソフトウェア） －
運用管理サーバ
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 運用管理サーバ
Systemwalker Resource Coordinator（別購入ソフトウェア） サイト管理サーバ Linux Systemwalker Centric Manager SE/EE 運用管理サーバ
Systemwalker Resource Coordinator（別購入ソフトウェア） サイト管理サーバ
Solaris Systemwalker Centric Manager SE/EE 運用管理サーバ
Systemwalker Resource Coordinator（別購入ソフトウェア） サイト管理サーバ
サイト管理サーバ（注
2
）
OS ソフトウェア条件 インストール種別
Windows Systemwalker Resource Coordinator（別購入ソフトウェア） サイト管理サーバ
Linux Systemwalker Resource Coordinator（別購入ソフトウェア） サイト管理サーバ
Solaris Systemwalker Resource Coordinator（別購入ソフトウェア） サイト管理サーバ
運用管理クライアント
OS ソフトウェア条件 インストール種別
Linux Systemwalker Centric Manager SE/EE 運用管理クライアント
PRIMERGY
（業務サーバ）（注
3
、
4
）
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 業務サーバ
Systemwalker Resource Coordinator（別購入ソフトウェア） エージェント Linux Systemwalker Centric Manager SE/EE 業務サーバ
Systemwalker Resource Coordinator（別購入ソフトウェア） エージェント
注1）：Systemwalker Centric Managerで、Resource Coordinatorドメイン管理サーバ、およびデプロイメントサーバを監視/管理しない場 合は、Systemwalker Centric Managerの導入は必須ではありません。
Resource Coordinator V12.0L20以降/V12.1以降では、独自のDHCPサーバを使用しています。Resource Coordinator V12.0L20以降/ V12.1以降を使用する場合は、DHCPサーバを起動しないでください。また、管理LAN上にある他のサーバに SystemcastWizard Professionalをインストールしている場合はアンインストールしてください。
注2）：Resource CoordinatorのバージョンがV12.0L30/V12.2以降の場合、サイト管理サーバと運用管理サーバを別のサーバにインス トールしても連携できます。また、Windows版のサイト管理サーバを使用する場合、Resource CoordinatorのバージョンはV13.1.1以降 を使用してください。
注3）：PRIMERGYに、Systemwalker Centric Manager EEをインストールする場合は、運用管理サーバもSystemwalker Centric Manager
EEにする必要があります。
注4）：Resource Coordinatorが対応しているPRIMERGYの機種については、Resource Coordinatorのマニュアルを参照してください。
2.1.2 ServerView
バンドルモデル（
PRIMERGY
）
Systemwalker Centric Managerで、ServerViewを使ってPRIMERGYのハードウェア監視を行う場合、構成は以下のようになります。
ソフトウェア条件
インストール種別に応じて、それぞれ必要なソフトウェアをインストールしてください。ソフトウェアのバージョンレベルについて は、“Systemwalker Centric Manager 解説書”を参照してください。
運用管理サーバ（注
1
、
2
）
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 運用管理サーバ
ServerView Full（標準添付ソフトウェア） －
Solaris Systemwalker Centric Manager SE/EE/GEE 運用管理サーバ Linux Systemwalker Centric Manager SE/EE/GEE 運用管理サーバ
運用管理クライアント
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 運用管理クライアント
ServerView Full（標準添付ソフトウェア） －
Solaris Systemwalker Centric Manager SE/EE/GEE 運用管理クライアント
ServerView Full（標準添付ソフトウェア） －
Linux Systemwalker Centric Manager SE/EE/GEE 運用管理クライアント
ServerView Full（標準添付ソフトウェア） －
PRIMERGY
（業務サーバ）（注
3
）
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 業務サーバ（エージェン トライセンス/イベント監視 ライセンス）
ServerView Full（標準添付ソフトウェア） －
Linux Systemwalker Centric Manager SE/EE 業務サーバ（エージェン トライセンス/イベント監視 ライセンス）
ServerView Full（標準添付ソフトウェア） －
注1）：ServerViewバンドルモデル（Windows/Linux）に、Systemwalker Centric Manager 運用管理サーバ、または部門管理サーバを導 入する場合、設定が必要です。設定方法については、“ServerViewバンドルモデル（PRIMERGY）”を参照してください。
注2）：ServerViewバンドルモデル（Linux）に、Systemwalker Centric Manager 運用管理サーバ、または部門管理サーバを導入し、
ServerViewのアラーム設定機能を利用する場合には設定が必要です。設定方法については、“ServerViewバンドルモデル （PRIMERGY）”を参照してください。
注3）：PRIMERGYに、Systemwalker Centric Manager EEをインストールする場合は、運用管理サーバもSystemwalker Centric Manager
EEにする必要があります。
Systemwalker Centric Manager
を一括インストールする場合
SystemcastWizard Professionalを使って、各ターゲットコンピュータ（PRIMERGY）に、OSのインストール/セットアップ、およびSystemwalker Centric Managerのインストールを一括で導入することができます。
この場合、マスタコンピュータ、デプロイメントサーバが必要になります。 構成は以下のようになります。
ソフトウェア条件
インストール種別に応じて、それぞれに必要なソフトウェアをインストールしてください。SystemcastWizard Professionalがサポートする
Systemwalkerのバージョンは、Systemwalker CentricMGR V10.0L20/10.1以降です。
また、マスタコンピュータに、Systemwalker Centric Managerと同時にソフトウェアをインストールする場合は、SystemcastWizard Professional による一括インストール/セットアップに対応している必要があります。 マスタコンピュータは、ターゲットコンピュータと同じハードウェア構成のPRIMERGYに、コンピュータのOS、アプリケーションなどの環 境を構築してください。必要に応じて、SystemcastWizard Professionalリモートコンソールをインストールしてください。
・
デプロイメントサーバ SystemcastWizard Professional（別購入ソフトウェア）・
マスタコンピュータ（PRIMERGY）2.1.3 ServerView
バンドルモデル（ブレードサーバ）
ソフトウェア条件
インストール種別に応じて、それぞれ必要なソフトウェアをインストールしてください。ソフトウェアのバージョンレベルについて は、“Systemwalker Centric Manager 解説書”を参照してください。
運用管理サーバ（注
1
、
2
）
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 運用管理サーバ
ServerView Full（標準添付ソフトウェア） －
Solaris Systemwalker Centric Manager SE/EE/GEE 運用管理サーバ
Linux Systemwalker Centric Manager SE/EE/GEE 運用管理サーバ
運用管理クライアント
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 運用管理クライアント
ServerView Full（標準添付ソフトウェア） －
Solaris Systemwalker Centric Manager SE/EE/GEE 運用管理クライアント
ServerView Full（標準添付ソフトウェア） －
Linux Systemwalker Centric Manager SE/EE/GEE 運用管理クライアント
ServerView Full（標準添付ソフトウェア） －
各サーバブレード（業務サーバ）
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 業務サーバ（エージェン
トライセンス/イベント監視 ライセンス）
OS ソフトウェア条件 インストール種別
ServerView Full（標準添付ソフトウェア） －
Linux Systemwalker Centric Manager SE/EE 業務サーバ（エージェン トライセンス/イベント監視 ライセンス）
ServerView Full（標準添付ソフトウェア） －
注1）：ServerViewバンドルモデル（Windows/Linux）に、Systemwalker Centric Manager 運用管理サーバ、または部門管理サーバを導 入する場合、設定が必要です。設定方法については、“ServerViewバンドルモデル（ブレードサーバ）”を参照してください。
注2）：ServerViewバンドルモデル（Linux）に、Systemwalker Centric Manager 運用管理サーバ、または部門管理サーバを導入し、
ServerViewのアラーム設定機能を利用する場合には設定が必要です。設定方法については、“ServerViewバンドルモデル（ブレード サーバ）”を参照してください。
Systemwalker Centric Manager
を一括インストールする場合（
PRIMERGY
）
SystemcastWizard Professionalを使って、各ターゲットコンピュータ（ブレードサーバ）に、OSのインストール/セットアップ、および Systemwalker Centric Managerのインストールを一括で導入することができます。
この場合、マスタコンピュータ、デプロイメントサーバが必要になります。 構成は以下のようになります。
ソフトウェア条件
インストール種別に応じて、それぞれに必要なソフトウェアをインストールしてください。SystemcastWizard Professionalがサポートする
Systemwalkerのバージョンは、Systemwalker CentricMGR V10.0L20/10.1以降です。
また、マスタコンピュータに、Systemwalker Centric Managerと同時にソフトウェアをインストールする場合は、SystemcastWizard Professional による一括インストール/セットアップに対応している必要があります。 マスタコンピュータは、ターゲットコンピュータと同じハードウェア構成のブレードサーバに、コンピュータのOS、アプリケーションなどの 環境を構築してください。必要に応じて、SystemcastWizard Professionalリモートコンソールをインストールしてください。
・
デプロイメントサーバ SystemcastWizard Professional（別購入ソフトウェア）・
マスタコンピュータ（ブレードサーバ）2.1.4 LANDesk Server Manager
バンドルモデル（
PRIMERGY
）
Systemwalker Centric Managerで、LANDesk Server Managerを使ってPRIMERGYのハードウェア監視を行う場合、構成は以下のよう
ソフトウェア条件
インストール種別に応じて、それぞれ必要なソフトウェアをインストールしてください。ソフトウェアのバージョンレベルについて は、“Systemwalker Centric Manager 解説書”を参照してください。
運用管理サーバ
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 運用管理サーバ
LANDesk Server Manager（標準添付ソフトウェア） －
Solaris Systemwalker Centric Manager SE/EE/GEE 運用管理サーバ Linux Systemwalker Centric Manager SE/EE/GEE 運用管理サーバ
運用管理クライアント
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 運用管理クライアント
LANDesk Server Manager（標準添付ソフトウェア） －
Solaris Systemwalker Centric Manager SE/EE/GEE 運用管理クライアント
LANDesk Server Manager（標準添付ソフトウェア） －
Linux Systemwalker Centric Manager SE/EE/GEE 運用管理クライアント
LANDesk Server Manager（標準添付ソフトウェア） －
PRIMERGY
（業務サーバ）（注）
OS ソフトウェア条件 インストール種別
Windows Systemwalker Centric Manager SE/EE 業務サーバ（エージェン トライセンス/イベント監視 ライセンス）
LANDesk Server Manager（標準添付ソフトウェア） －
注）：PRIMERGYに、Systemwalker Centric Manager EEをインストールする場合は、運用管理サーバもSystemwalker Centric Manager EE にする必要があります。
注意
LANDesk Server Managerのリモート機能はインストールしないでください。
2.1.5 PSA
バンドルモデル（
PRIMEQUEST
）
Systemwalker Centric Managerで、PSAを使ってPRIMEQUESTのハードウェア監視を行う場合、構成は以下のようになります。
ソフトウェア条件
インストール種別に応じて、それぞれ必要なソフトウェアをインストールしてください。ソフトウェアのバージョンレベルについて は、“Systemwalker Centric Manager 解説書”を参照してください。
運用管理サーバ
OS ソフトウェア条件 インストール種別
Windows
（PRIMERGY）
Systemwalker Centric Manager EE 運用管理サーバ
Windows
（PRIMEQUEST）
Systemwalker Centric Manager SE/EE 運用管理サーバ
Solaris Systemwalker Centric Manager EE/GEE 運用管理サーバ
Linux
（PRIMERGY）
Systemwalker Centric Manager EE/GEE 運用管理サーバ
Linux
（PRIMEQUEST）
Systemwalker Centric Manager SE/EE/GEE 運用管理サーバ
運用管理クライアント
OS ソフトウェア条件 インストール種別
Windows
（PRIMERGY）
Systemwalker Centric Manager EE 運用管理クライアント
Windows
（PRIMEQUEST）
Systemwalker Centric Manager SE/EE 運用管理クライアント
OS ソフトウェア条件 インストール種別
Linux
（PRIMERGY）
Systemwalker Centric Manager EE/GEE 運用管理クライアント
Linux
（PRIMEQUEST）
Systemwalker Centric Manager SE/EE/GEE 運用管理クライアント
PRIMEQUEST
（パーティションサーバ）
OS ソフトウェア条件 インストール種別
Linux
（PRIMEQUEST）
Systemwalker Centric Manager EE/GEE 業務サーバ PRIMEQUEST Server Agent（標準添付ソフトウェア） －
2.1.6 VM
環境のシステムを監視する場合（
PRIMERGY/PRIMEQUEST
）
Systemwalker Centric ManagerでVM環境上のサーバを監視する場合の構成は以下のようになります。
ソフトウェア条件
必要なソフトウェアについては、“Systemwalker Centric Manager 解説書”の“関連ソフトウェア資源”を参照してください。
Systemwalker Centric Managerで使用可能なVM製品、およびOS種別については、“Systemwalker Centric Manager 導入手引書”
第
3
章
導入
Systemwalker Centric Managerで、PRIMERGY/PRIMEQUESTを運用管理する場合の導入方法、留意事項について説明します。
3.1 Resource Coordinator
を使用する場合（
PRIMERGY
）
Resource Coordinatorによるプロビジョニングを実施した新規サーバを、Systemwalker Centric Managerで継続して監視する場合の手
順を説明します。 以降の設定を行うことで、Resource Coordinatorのプロビジョニングが可能になります。プロビジョニングを実施する場合は、Resource Coordinatorのマニュアルを参照してください。 Resource Coordinatorのサーバグループを新規に作成し、プロビジョニング元のサーバを新規に作成する場合は、新規サーバで3.1.2～ 3.1.6の手順を再度設定してください（3.1.5は除く）。サーバグループの新規作成方法については、Resource Coordinatorのマニュアル を参照してください。 なお、Resource Coordinator サイト管理サーバ、およびドメイン管理サーバが導入されていることを前提としています。
Resource Coordinator サイト管理サーバ、ドメイン管理サーバの導入方法については、Resource Coordinatorのマニュアルを参照してく
ださい。
注意
管理対象サーバ
プロビジョニングの対象サーバ（管理対象サーバ）は、Systemwalker Centric Manager 業務サーバとなります。
導入手順
ポイント
Resource Coordinatorのプロビジョニング対象の製品は、Resource Coordinatorのマニュアルに記載されています。
Systemwalker Centric Manager以外のプロビジョニング対象製品の設定方法については、Resource Coordinator、および対象製品のマ
ニュアルを参照してください。
3.1.1 Resource Coordinator
を設定する（サイト管理サーバ）
Resource Coordinatorのプロビジョニングを行うため、Resource Coordinator サイト管理サーバで設定を行います。
1.
連携定義ファイル（swproc.def）を登録します。－
Systemwalker Centric Manager 運用管理サーバと Resource Coordinator サイト管理サーバが同居している場合以下のコマンドを実行します。 【Solaris版/Linux版】
Resource Coordinatorサイト管理サーバインストールディレクトリ/sbin/rcxatevt create -id SWCMGR -name "Systemwalker Centric Manager" -target manager -file /opt/FJSVftlc/ bin/swproc.def -timeout 600
【Windows版】
Resource Coordinatorサイト管理サーバインストールディレクトリ\sbin\rcxatevt create -id SWCMGR -name "Systemwalker Centric Manager" -target manager -file
Systemwalkerインストールディレクトリ\MPWALKER.DM\MPCMTOOL\bin
\swproc.def -timeout 600
－
Systemwalker Centric Manager 運用管理サーバと Resource Coordinator サイト管理サーバが別サーバの場合a.
連携定義ファイル（swproc.def）を、Resource Coordinator サイト管理サーバにコピーします。Systemwalker Centric Manager 運用管理サーバの連携定義ファイル(swproc.def)を、Resource Coordinatorサイト管理
サーバの任意のディレクトリにコピーします。コピーした連携定義ファイル（swproc.def）は、常にアクセスできる必要が あります。
連携定義ファイル(swproc.def)は、Systemwalker Centric Manager運用管理サーバの以下のディレクトリに格納されて います。 【Solaris版/Linux版】 /opt/FJSVftlc/bin/swproc.def 【Windows版】 Systemwalkerインストールディレクトリ\MPWALKER.DM\MPCMTOOL\bin \swproc.def
b.
以下のコマンドを実行します。 【Solaris版/Linux版】Resource Coordinator サイト管理サーバインストールディレクトリ/sbin/rcxatevt create id SWCMGR name "Systemwalker Centric Manager" target manager -file 1.でコピーしたディレクトリ/swproc.def -timeout 600 -remote Systemwalker Centric Manager 運用管理サーバ名
【Windows版】
Resource Coordinatorサイト管理サーバインストールディレクトリ\sbin\rcxatevt create id SWCMGR name "Systemwalker Centric Manager" target manager -file 1.でコピーしたディレクトリ\swproc.def -timeout 600 -remote Systemwalker Centric Manager 運用管理サーバ名
rcxatevtの詳細については、Resource Coordinatorのマニュアルを参照してください。
2.
以下のコマンドを実行し、Resource Coordinatorへ追加した定義が正しく登録されているか確認します。 【Solaris版/Linux版】Resource Coordinatorサイト管理サーバインストールディレクトリ/sbin/rcxatevt info -all
【Windows版】
Resource Coordinatorサイト管理サーバインストールディレクトリ\sbin\rcxatevt info -all
→登録した情報がリストとして出力されます。
3.
Systemwalker Centric Manager 運用管理サーバと Resource Coordinator サイト管理サーバが別サーバの場合、以下を実施します。
a.
Systemwalker Centric Manager 運用管理サーバに、Resource Coordinator エージェントをインストールします。 Resource Coordinatorのインストール方法については、Resource Coordinatorのマニュアルを参照してください。b.
Systemwalker Centric Manager 運用管理サーバを、Resource Coordinator の監視対象サーバノードとして登録します。 Resource Coordinator の監視対象サーバノードの登録方法については、Resource Coordinator のマニュアルを参照してください。
注意
高信頼運用している場合
・
Systemwalker Centric Manager 運用管理サーバを二重化運用している場合主系サーバとResource Coordinator サイト管理サーバで、上記の設定を行ってください。なお、従系サーバとResource Coordinator はプロビジョニングできません。
・
Resource Coordinator サイト管理サーバがクラスタ運用、Systemwalker Centric Manager 運用管理サーバが二重化運用の場合 Resource Coordinator 運用系サーバと、Systemwalker Centric Manager 主系サーバでプロビジョニングが可能です。主系サーバで上記の設定を行ってください。
3.1.2 Resource Coordinator
をインストールする（管理対象サーバ）
Resource Coordinatorの管理対象サーバに、Resource Coordinator エージェントをインストールします。 Resource Coordinatorのインストール方法については、Resource Coordinatorのマニュアルを参照してください。
3.1.3 Systemwalker Centric Manager
をインストールする（管理対象サーバ）
Resource Coordinatorの管理対象サーバに、Systemwalker Centric Manager 業務サーバをインストールします。
インストール方法については、“Systemwalker Centric Manager 導入手引書”を参照してください。
注意
・
業務サーバ以外のインストール種別を選択した場合、プロビジョニングができません。・
Systemwalker Centric Managerのインストール時に選択可能な“自ホスト名の決定方法”に“任意のホスト名”を指定しないでください。
3.1.4 Resource Coordinator
を設定する（管理対象サーバ）
Resource Coordinatorのプロビジョニングを行うため、Resource Coordinator 管理対象サーバで設定を行います。
1.
Resource Coordinator 管理対象サーバで、以下の連携コマンドを実行します。“rcxatevt”コマンドの詳細は、Resource Coordinatorのマニュアルを参照してください。 【管理対象サーバがWindows版】
Resource Coordinatorエージェントインストールディレクトリ\sbin\rcxatevt create id SWCMGR -name "Systemwalker Centric Manager" -target agent -file Systemwalkerインストールディレクトリ
\MPWALKER.DM\MPCMTOOL\bin\swproc.def
【管理対象サーバがLinux版】
Resource Coordinatorエージェントインストールディレクトリ/sbin/rcxatevt create id SWCMGR -name "Systemwalker Centric Manager" -target agent -file /opt/FJSVftlc/bin/swproc.def
2.
以下のコマンドを実行し、Resource Coordinatorへ追加した定義が正しく登録されているか確認します。 【管理対象サーバがWindows版】Resource Coordinatorエージェントインストールディレクトリ\sbin\rcxatevt info -all
【管理対象サーバがLinux版】
Resource Coordinatorエージェントインストールディレクトリ/sbin/rcxatevt info -all
→登録した情報がリストとして出力されます。
注意
SNMPのコミュニティ名をpublic以外に設定し、管理対象のサーバでSNMPエージェントが動作している場合、プロビジョニングを実施
3.1.5 Resource Coordinator
をメニュー登録する
メニュー登録により、[Systemwalkerコンソール]の[操作]メニューから、Resource Coordinator クライアントを起動することができます。 異常が発生したときに、Resource Coordinator画面を呼び出すことで、異常の影響範囲や原因の早期特定ができ、異常回避や迅速な 対処ができます。
ポイント
Systemwalker Resource Coordinator サイト管理サーバがLinux版V12.0L10の場合は、Systemwalkerコンソールと、Resource Coordinator
を同じログインユーザ名、パスワードを使用することにより、Systemwalker Centric Manager 運用管理クライアントからResource Coordinator を呼び出す場合に、Resource Coordinatorのユーザ認証を省略して自動ログインすることができます。
設定手順
[Systemwalkerコンソール]の[操作]メニューに、Resource Coordinator クライアントを登録します。 Systemwalker Centric Manager 運用管理クライアントから、以下の手順でメニュー登録します。
1.
[Systemwalkerコンソール]－[監視]を選択します。2.
[操作]メニューから[操作メニューの登録]を選択します。→[操作メニュー登録]ダイアログボックスが表示されます。
3.
[全システム]タブを選択し、[追加]ボタンをクリックします。4.
以下の項目を指定し、[OK]ボタンをクリックします。－
[メニュー項目]：“Systemwalker Resource Coordinator”を入力します。
－
[コマンドライン]：Systemwalker Resource Coordinator サイト管理サーバのバージョンレベルにより、設定する内容が異なります。
【Systemwalker Resource Coordinator サイト管理サーバがLinux版 V12.0L10】
“Resource Coordinatorのインストール先\Client\bin\rcxclient.exe” -sCMGR -c%PAC -a 接続先IPアドレス -p接続ポート番号
【Systemwalker Resource Coordinator サイト管理サーバがLinux版 V12.0L20以降、またはSolaris版12.1以降、または
Windows版V13.1.1以降】
“Resource Coordinatorのインストール先\Client\bin\rcxclient.exe”
－
接続先IPアドレス：Resource Coordinator サイト管理サーバのIPアドレスを指定します。
－
接続ポート番号：ポート番号は、Resource Coordinator サイト管理サーバ側の設定に合わせて指定してください。Resource Coordinatorの初期 設定は、“23456”です。
