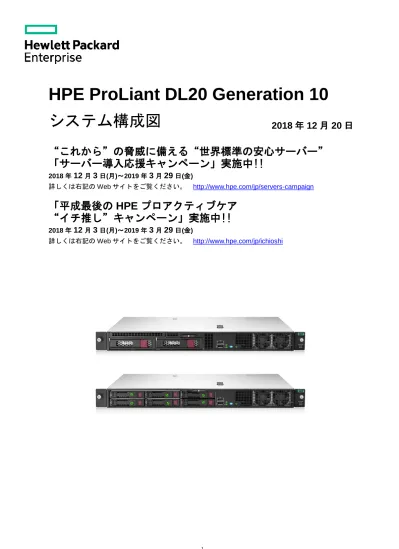

システム構成図 2018 年 12 月 20 日
“これから”の脅威に備える“世界標準の安心サーバー”
「サーバー導入応援キャンペーン」実施中!!
2018 年 12 月 3 日(月)～2019 年 3 月 29 日(金)
詳しくは右記の Web サイトをご覧ください。 http://www.hpe.com/jp/servers-campaign
「平成最後の HPE プロアクティブケア
“イチ推し”キャンペーン」実施中!!
2018 年 12 月 3 日 ( 月 ) ～ 2019 年 3 月 29 日 ( 金 )
詳しくは右記の Web サイトをご覧ください。 http://www.hpe.com/jp/ichioshi
HPE ProLiant DL20 Generation 10
OVERVIEW
・仕様一覧 (共通仕様) ... 3
・仕様一覧 (モデル固有仕様) ... 4
構成ツリー ・ProLiant 本体 ... 7
・メモリ ... 8
・DVD ドライブ (内蔵 / 外付け) ... 9
・PCI ライザー オプション ... 10
・ディスク コントローラー ... 11
・ハードドライブ (ホットプラグ LFF 3.5 インチ) ... 16
・ハードドライブ (ホットプラグ SFF 2.5 インチ) ... 19
・ハードドライブ (ノンホットプラグ LFF 3.5 インチ) ... 24
・ハードドライブ (ソリッドステート M.2) ... 25
・NVMe ドライブ (ソリッドステート M.2) ... 26
・ネットワーク アダプター(Ethernet) ... 27
・FlexibleLOM アダプター (Ethernet) ... 29
・ DAC ケーブルとトランシーバー ... 31
・ファイバーチャネル ホスト バス アダプター ... 32
・コンバージド ネットワーク アダプター (CNA) ... 34
・サーバー マネージメント ... 36
・サーバーOS ... 39
・USB ... 41
・電源 ... 42
・その他 H/W オプション ... 45
・サポート サービス ... 45
System View ・前面／背面図 ... 51
・拡張スロット仕様 ... 52
メモリ ガイド ・メモリ構成ガイド ... 53
・各モデル メモリ構成チャート ... 54
製品名 HPE ProLiant DL20 Gen10
プロセッサー タイプ インテルXeon Eプロセッサー、Pentium Gold G5400プロセッサー、最大1基 メモリ タイプ DDR4アンバッファDIMM、最大4枚
チップセット インテルC242
オプティカル ドライブ モデル固有仕様情報を参照
ハード ドライブ モデル固有仕様情報を参照
拡張バス モデル固有仕様情報を参照
Smartアレイ用バッテリーホルダー 1
ネットワーク Ethernet 1Gb 2ポート332iネットワーク アダプター リモート管理機能 Integrated Lights-Out 5 (iLO 5)
外部インターフェイス
シリアル(RS-232C、DB-9)*2、モニター、USB 3.0×4 (前面1、背面2、内部1)、 RJ-45×2 (NIC専用×1、NICとiLO 5マネージメント ポート共有×1)、
iLO 5リモート管理用RJ-45×1*2、フロントiLOサービスポート×1
バックアップ機器 外付けバックアップ機器 対応
グラフィックス 32ビットカラー：1920×1200
電源 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz)
ファン 3個、ノンホットプラグ、ノンリダンダント構成
サイズ(W×D×H) 483 (ラックイヤー含む)×424 (突起含む)×44 mm、本体梱包サイズ：258×684×576 mm
フォーム ファクター 1Uラックマウント型
重量 モデル固有仕様情報を参照
音響ノイズ 28 dBA
環境条件 動作時 温度：10 ～ 35 °C、湿度：8 ～ 90 % ただし結露しないこと。拡張許容動作温度(40･45℃) に対応*3 保管時 温度：-30 ～ 60 °C、湿度：5 ～ 95 % ただし結露しないこと
OSサポート*1
Windows Server 2016 Hyper-V/Essentials/Standard/Datacenter、
Red Hat Enterprise Linux、Red Hat Enterprise Virtualization、SUSE Linux Enterprise Server、ClearOS、
VMware vSphere*4
標準保証 3年間パーツ保証*5、3年間翌営業日オンサイト サービス(月曜日～金曜日 9：00－17：00、祝祭日および年末年始を除く)
モデル共通付属品 －
＊1：OSのサポート詳細については、右記Webサイトのマトリクスを参照してください。 http://www.hpe.com/info/ossupport 動作確認済みLinuxディストリビューションは右記Webサイトを参照してください。 http://www.hpe.com/jp/linux
＊2：iLO専用ポート/ M.2ポート/ Serialポート増設キット(P06687-B21)が必要
＊3：拡張許容動作温度(ASHRAE A3 (40℃)、A4 (45℃)) に対応するには、構成に条件があります。
構成条件の詳細は右記Webサイトを参照してください。 http://www.hpe.com/info/proliant/ashrae
＊4：VMwareは、Xeonプロセッサーのみサポート
＊5：SATA HDDおよび7.2krpm SAS HDDは、搭載されるシステムの標準保証期間にかかわらず1年間の標準保証が適用されます。
また、SSD (M.2を含む) の標準保証期間は、3年間または保証使用量に達したときのいずれか早い方となります。
製品の詳細については右記Webサイトを参照してください。 http://www.hpe.com/jp/proliant
HPE ProLiant DL20 Gen10
共通仕様情報
O VERVIEW HPE ProLiant DL20 Gen10
製品名 HPE ProLiant DL20 Gen10
モデル名 G5400 1P2C 8G NHP SATA 2LFF S100i GS E-2124 1P4C 8G NHP SATA 2LFF S100i GS
製品番号 P06476-291 P08335-291
プロ セッサー
プロセッサー タイプ インテルPentium Gold G5400プロセッサー 3.70 GHz インテルXeon E-2124プロセッサー 3.30 GHz
標準搭載数 1P / 2C 1P / 4C
マルチプロセッサー対応 －
キャッシュメモリ/ CPU 1×4 MB L3キャッシュ 1×8 MB L3キャッシュ Hyper-Threading(HT) /
Turbo Boost(TB)対応 HT / － － / TB
メモリコントローラー
動作速度 2400 MT/s 2666 MT/s
メモリ サイズ 標準 8 GB (8GB PC4-2666 UDIMM×1)
最大 64 GB (UDIMM)
オプティカル ドライブ 内蔵および外付けオプション
ディスク コントローラー SmartアレイS100i Gen10コントローラー (オンボード)
ハード ドライブ
ドライブ ベイ 2 (3.5インチLFFノンホットプラグSATA)
標準 ディスクレス
最大(内蔵) 8 TB (4 TB SATA×2台) 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張バス 2 (ロープロファイル/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x16コネクター)×1) *2
消費電力(100 V時) TBD TBD
入力電流 TBD TBD
電源 パワーサプライ 290Wノンホットプラグ パワーサプライ×1
付属コード 100V用NEMA5-15P電源コード(2m)×1、200V用C13-14電源コード(2m)×1
省エネ法に基づくエネルギー消費効率*1 －
重量 約7.9 kg
モデル固有付属品 －
＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊2：オプションのライザーボードにより、FlexibleLOMアダプター用スロット×1 +フルハイト/ハーフレングスPCI Express Gen3 x8(x16コネクター)×1に交換可能。
詳細はPCIライザーオプションを参照してください。
製品の詳細については右記Webサイトを参照してください。 http://www.hpe.com/jp/proliant また、想定される消費電力については、HPE Power Advisorツールを利用してください。
HPE Power Advisorは右記Webサイトより利用可能です。 http://www.hpe.com/jp/power-advisor
ノンホットプラグ LFF モデル固有仕様情報
〔ストレージ ベイ〕
ノンホットプラグ 2LFF モデル
3.5 SATANH
3.5 SATANH
A オプション
1～2 A
1 2
製品名 HPE ProLiant DL20 Gen10 モデル名 E-2124 1P4C 16G 2LFF S100i GS
製品番号 P06477-291
プロ セッサー
プロセッサー タイプ インテルXeon E-2124プロセッサー 3.30 GHz
標準搭載数 1P / 4C
マルチプロセッサー対応 －
キャッシュメモリ/ CPU 1×8 MB L3キャッシュ Hyper-Threading(HT) /
Turbo Boost(TB)対応 － / TB
メモリ コントローラー
動作速度 2666 MT/s
メモリ サイズ 標準 16 GB (16GB PC4-2666 UDIMM×1)
最大 64 GB (UDIMM)
オプティカル ドライブ 内蔵および外付けオプション
ディスク コントローラー SmartアレイS100i Gen10コントローラー (オンボード)
ハード ドライブ
ドライブ ベイ 2 (3.5インチLFF LPホットプラグ対応SATA / SAS*2 )
標準 ディスクレス
最大(内蔵) 24 TB (12 TB SATA×2台) / 24 TB (12 TB SAS*2 ×2台) 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張バス 2 (ロープロファイル/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x16コネクター)×1) *3
消費電力(100 V時) TBD
入力電流 TBD
電源 パワーサプライ 290Wノンホットプラグ パワーサプライ×1
付属コード 100V用NEMA5-15P電源コード(2m)×1、200V用C13-14電源コード(2m)×1
省エネ法に基づくエネルギー消費効率*1 －
重量 約7.9 kg
モデル固有付属品 －
＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊2：SASに対応するには、オプションのSmartアレイコントローラーが別途必要
＊3：オプションのライザーボードにより、FlexibleLOMアダプター用スロット×1 +フルハイト/ハーフレングスPCI Express Gen3 x8(x16コネクター)×1に交換可能。
詳細はPCIライザー オプションを参照してください。
製品の詳細については右記Webサイトを参照してください。 http://www.hpe.com/jp/proliant また、想定される消費電力については、HPE Power Advisorツールを利用してください。
ホットプラグ LFF モデル固有仕様情報
〔ストレージ ベイ〕
ホットプラグ 2LFF モデル
A オプション
1～2
3.5 SATAH
3.5 SATAH
3.5 SASH
3.5 SASH
3.5 SSDH
A
1 2
O VERVIEW HPE ProLiant DL20 Gen10
製品名 HPE ProLiant DL20 Gen10
モデル名 E-2136 1P6C 16G 4SFF S100i RPS GS
製品番号 P06478-291
プロ セッサー
プロセッサー タイプ インテルXeon E-2136プロセッサー 3.30 GHz
標準搭載数 1P / 6C
マルチプロセッサー対応 －
キャッシュメモリ/ CPU 1×12 MB L3キャッシュ Hyper-Threading(HT) /
Turbo Boost(TB)対応 HT / TB
メモリコントローラー
動作速度 2666 MT/s
メモリ サイズ 標準 16 GB (16GB PC4-2666 UDIMM×1)
最大 64 GB (UDIMM)
オプティカル ドライブ 内蔵*3, 5および外付けオプション
ディスク コントローラー SmartアレイS100i Gen10コントローラー (オンボード)
ハード ドライブ
ドライブ ベイ 標準4、オプションで6*4, 5 (2.5インチSFFスマートキャリア ホットプラグSATA / SAS*6)
標準 ディスクレス
最大(内蔵) 標準4ベイ30.72 TB (7.68 TB SATA×4台) / 61.2 TB (15.3 TB SAS*6×4台) オプション6ベイ搭載時46.08 TB (7.68 TB SATA×6台) / 91.8 TB (15.3 TB SAS*6×6台) 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張バス 2 (ロープロファイル/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x16コネクター)×1) *7
消費電力(100 V時) *1 234 W
入力電流*1 2.35 A (100 V) / 1.25 A (200 V)
電源 パワーサプライ 500Wパワーサプライ(80PLUS Platinumモデル)×1
付属コード 100V用NEMA5-15P電源コード(2m)×1、200V用C13-14電源コード(2m)×1
省エネ法に基づくエネルギー消費効率*2 －
重量 約9.5 kg
モデル固有付属品 －
＊1：消費電力、入力電流は、プロセッサー×1、標準搭載と同種のメモリ×4、SAS 300GB 15krpm HDD×4台、PCI Express I/Oカード×2、電源2個の条件で Power AdvisorのUtilization設定を80%で算出したものです。上記は一例ですので、詳細はHPE Power Advisorにて算出してください。
＊2：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。
＊3：ユニバーサルメディアベイ (P06677-B21) が必要
＊4：オプションの2SFF(2.5型) ベイ追加キット (P06671-B21) の追加で前面6ベイ構成が可能
＊5：ユニバーサルメディアベイと2SFF(2.5型) ベイ追加キットの併用はできません。
＊6：SASに対応するには、オプションのSmartアレイコントローラーが別途必要
＊7：オプションのライザーボードにより、FlexibleLOMアダプター用スロット×1 +フルハイト/ハーフレングスPCI Express Gen3 x8(x16コネクター)×1に交換可能。
詳細はPCIライザー オプションを参照してください。
製品の詳細については右記Webサイトを参照してください。 http://www.hpe.com/jp/proliant また、想定される消費電力については、HPE Power Advisorツールを利用してください。
HPE Power Advisorは右記Webサイトより利用可能です。 http://www.hpe.com/jp/power-advisor
ホットプラグ SFF モデル固有仕様情報
〔ストレージ ベイ〕
ホットプラグ 4SFF モデル(標準)
A
1～4
オプション
2.5 SASH
2.5 SASH
2.5 SATAH
2.5 SATAH
2.5 SSDH
A
1 2 4
3
1 5
2 6
4 3
2SFF(2.5 型) ベイ搭載時 (オプション)
1～6
2.5 SASH
2.5 SASH
2.5 SATAH
2.5 SATAH
2.5 SSDH
＊OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。http://www.hpe.com/info/ossupport
＊各Linuxディストリビューション使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本ヒューレット・パッカードの
Linuxホームページ(http://www.hpe.com/jp/linux)の左側項目内の｢ProLiant」および「ハードウェア」の項目を参照してください。
ノンホットプラグ LFF モデル
Pentium G5400 プロセッサー搭載モデル
ProLiant DL20 Gen10 ラックマウント型 (1U) Pentium G5400 3.7GHz 1P2C 8GB メモリ ノンホットプラグ SATA/2LFF(3.5 型) S100i
290W 電源 ラック GS モデル P06476-291 160,000 円
(税抜価格)＊Green Selectモデル
Xeon E-2100 プロセッサー搭載モデル ノンホットプラグ LFF モデル
ProLiant DL20 Gen10 ラックマウント型 (1U) Xeon E-2124 3.3GHz 1P4C 8GB メモリ ノンホットプラグ SATA/2LFF(3.5 型) S100i
290W 電源 ラック GS モデル P08335-291 199,000 円
(税抜価格)＊Green Selectモデル
ProLiant DL20 Gen10 ラックマウント型 (1U) Xeon E-2124 3.3GHz 1P4C 16GB メモリ
ホットプラグ 2LFF(3.5 型) S100i 290W 電源 ラック GS モデル P06477-291 250,000 円
(税抜価格)＊Green Selectモデル
ホットプラグ LFF モデル
ホットプラグ SFF モデル
ProLiant DL20 Gen10 ラックマウント型 (1U) Xeon E-2136 3.3GHz 1P6C 16GB メモリ
ホットプラグ 4SFF(2.5 型) S100i 500W 電源 ラック RPS 対応 GS モデル
P06478-291 351,000 円
(税抜価格)＊Green Selectモデル
メモリ
◆UDIMMのみサポートします。
◆ProLiant DL20 Gen10では、プロセッサー内にメモリ コントローラーを実装し、プロセッサーあたり2チャネルのメモリ チャネルを持ちます。
◆各メモリ キットは1枚のDIMMオプションです。各メモリ チャネルには、アンバッファDIMM(UDIMM)を2枚まで実装できます。(合計4枚) サイズの異なるメモリ キットは混在可能です。
◆最大64GBのメモリを構成可能です。
◆少なくとも1つのDIMMを実装することが必要です。
◆各チャネルのDIMMは、Pentium G5400プロセッサー搭載モデルは2400MT/s、Xeon E-2100プロセッサー搭載モデルは2666MT/sで動作可能です。
◆最適なメモリ性能を得るには、全てのメモリ チャネルでDIMMを均等に構成することを推奨します。
◆OSにより最大メモリ容量に制限があります。
◆巻末のメモリ構成ガイドを参照ください。
アンバッファ DIMM (UDIMM)
＊ホットプラグモデルに1枚標準搭載
＊デュアルランク アンバッファDIMM (UDIMM)
＊ノンホットプラグモデルに1枚標準搭載
＊シングルランクアンバッファDIMM (UDIMM) 8GB 1Rx8 PC4-2666V-E Standardメモリキット
879505-B21 38,000円 (税抜価格)
16GB 2Rx8 PC4-2666V-E Standardメモリ キット 879507-B21 66,000円 (税抜価格)
DVD ドライブ
LFF モデル用内蔵 DVD ドライブ増設オプション
外付け USB DVD ドライブ
＊USB 2.0対応
＊ProLiantサーバーでは、最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。
＊このドライブには書き込み機能がありますが、ProLiantサーバーでは、
読み出し機能のみサポートします。
＊バスパワー方式(別途電源不要)、USBケーブル付属 外付けUSB DVDドライブ 701498-B21 16,000円 (税抜価格)
＊LFFモデルにDVDドライブを搭載する場合に1つ必要 DL20 Gen10 2LFFオプティカルケーブルキット
P06681-B21 7,000円 (税抜価格)
＊最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。
9.5mm SATA DVD-ROMドライブ 726536-B21 14,000円 (税抜価格)
＊最大動作速度は次の通りです。
CD-R 書込24倍/CD-RW書込16倍/CD-ROM読出24倍/DVD-ROM読出8倍 /DVD+R DL書込6倍/DVD+R書込8倍/DVD-R DL書込6倍/DVD-R書込8倍 /DVD-RW書込6倍/DVD+RW書込8倍/DVD-RAM書込5倍
＊Roxio製ライティング ソフトウェア標準添付 9.5mm SATA DVD-RWドライブ 726537-B21 18,000円 (税抜価格)
◆SFFモデル用のDL20 Gen10 4SFF(2.5型) ユニバーサルメディアベイは、オプションのDL20 Gen10 2SFF(2.5型) ベイ追加キットと併用できません。
◆内蔵DVDドライブ オプションはいずれか1台を搭載可能です。ただし、オプションのソリッドステートM.2キットでSATAコネクターを2ポート 使用する場合は、併用できません。
◆内蔵DVDドライブを搭載できない場合、外付けUSB DVDドライブオプションまたはiLOの仮想ドライブをご使用ください。
SFF モデル用内蔵 DVD ドライブ増設オプション
＊SFFモデルにDVDドライブを搭載する場合に1つ必要
＊オプションのDL20 Gen10 2SFF(2.5型) ベイ追加キットと 併用できません。
DL20 Gen10 4SFF(2.5型) ユニバーサルメディアベイ P06677-B21 7,000円 (税抜価格)
PCI ライザー オプション
◆標準のPCIeスロットライザーと交換することにより、PCIスロットを変更することができます。
＊全モデルに標準搭載
＊以下のPCI Expressスロットを提供
ロープロファイル/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x16コネクター)×1 標準PCIeスロットライザー
＊標準搭載のライザー ボードと交換する必要があります。
＊以下のPCI Expressスロットを提供 FlexibleLOMアダプター用スロット×1、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x16コネクター)×1 DL20 Gen10 PCIeスロットライザー
(FlexibleLOM用 x1, PCIe x16 1スロット) P06667-B21 16,000円 (税抜価格)
ディスク コントローラー
全モデル 標準
Smart アレイ S100i コントローラー(内部接続専用)
＊オンボード
＊6Gb SATA対応
＊内部x4 Mini SASコネクター×1
＊内部SATAコネクター×2
＊内蔵HDD / SSDを2台まで接続可能(LFFモデルの場合)
＊内蔵HDD / SSDを6台まで接続可能(SFFモデルの場合)
＊ソリッドステートM.2ドライブを2枚接続可能
＊ドライバー内のRAIDエンジンを使用する ソフトウェア方式RAID
＊キャッシュメモリ未搭載
＊標準でRAID 0、1、1+0、5、オンライン スペアをサポート
＊サーバーのUEFIモードでサポート。
レガシーBIOSモードは未サポート
＊RAIDドライバーはWindows Serverのみサポート、
他のOSではSATAコントローラーとして動作します。
SmartアレイS100i Gen10コントローラー
＊ノンホットプラグ モデルに標準添付
＊2台のSATAドライブを接続可能 Mini SAS to 2ポート ケーブル
＊ホットプラグ モデルに標準添付
＊LFFモデルでは2台、
SFFモデルでは4台の SATAドライブを接続可能 SFF
8087
ノンホットプラグ LFFモデル 内蔵ハードドライブ
SATA3.5
NH SATA3.5
NH
Mini SASケーブル
SATA2.5
H SATA2.5
H
2.5 SSDH
ホットプラグ SFFモデル 内蔵ハードドライブ
ホットプラグ LFFモデル 内蔵ハードドライブ
3.5 SATAH
3.5 SATAH
3.5 SSDH
SFF モデルでオプションの 2SFF ドライブ ケージに 接続する場合
＊オプションのDL20 Gen10 2SFF(2.5型) ベイ 追加キットに標準添付
＊2台のSATAドライブを接続可能
＊ユニバーサル ソリッドステートM.2キット、
DVDドライブとは併用できません。
SATA コネクター
ソリッドステート M.2ドライブ SATA to Mini SASケーブル
2.5 SATAH
2.5 SATAH
2.5 SSDH
ホットプラグ SFFモデル2SFF
ドライブケージ 搭載ハードドライブ
SATAケーブル
＊オプションのM.2 SATAケーブル/ LFFアレイ接続 ケーブルキットに標準添付
＊オプションのユニバーサル ソリッドステートM.2 キットを搭載することにより、2台のソリッドステート M.2ドライブを接続可能
＊SATAコネクターを2ポート使用する場合、
内蔵DVDドライブとは併用できません。
ホットプラグモデル オプション
Smart アレイ P408i-a SR LH Gen10 コントローラー (内部接続専用)
＊システムボード上にドーターボード形式で搭載
＊Flexible Smartアレイ コントローラー
＊12Gb SAS / 6Gb SATA対応
＊内部x4 Mini SASコネクター×2
＊内蔵HDD / SSDを2台まで接続可能(LFFモデルの場合)
＊内蔵HDD / SSDを6台まで接続可能(SFFモデルの場合)
＊2GBフラッシュバックアップ式 リード/ライトキャッシュ
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、5+0、6、6+0、1 ADM、10 ADM、 オンライン スペアをサポート
＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)
＊オプションのライセンスでSmartキャッシュに対応
＊Secure Encryptionに対応
SmartアレイP408i-a SR LH Gen10コントローラー 869081-B21 94,000円 (税抜価格)
SFF8087
＊ホットプラグLFFモデルでSmartアレイ E208i / P408iコントローラーとホットプラグ 2LFFドライブ ケージの接続に使用 M.2 SATAケーブル/ LFFアレイ
接続ケーブルキット P06683-B21 9,000円 (税抜価格)
ホットプラグ LFFモデル 内蔵ハードドライブ
3.5 SASH
3.5 SASH
3.5 SATAH
3.5 SATAH
3.5 SSDH
＊ホットプラグSFFモデルに標準添付
＊ホットプラグSFFモデルでは、Smartアレイ S100i / E208i-a / P408i-aコントローラーと ホットプラグ4SFFドライブ ケージの接続に 使用
Mini SASケーブル
ホットプラグ SFFモデル 内蔵ハードドライブ
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
＊DL20 Gen10でSmartアレイPシリーズ コントローラー 使用時に必要なオプション
＊SmartアレイPシリーズ コントローラーの数に関わらず、
サーバー1台につき1個必要
Smartストレージバッテリー 12W 782961-B21 21,000円 (税抜価格)
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smartキャッシュ機能を 利用する場合、1ライセンスで可能
＊1年間の24x7テクニカル サポートが含まれています。2年目以降については 別途期間延長のテクニカルサポート製品を購入してください。
Smartキャッシュ1サーバーライセンス
(1年24x7テクニカルサポート付) D7S26A 29,000円 (税抜価格)
◆SmartアレイP408コントローラーは、DL20 Gen10ではサーバーあたり合わせて2枚まで搭載可能です。
◆SmartアレイE208i-a / P408i-aコントローラーはいずれか1つのみ使用可能です。
◆SmartアレイPシリーズ コントローラーのFBWCのバッテリーは、ProLiant Gen10サーバー本体に合計1個まで搭載可能です。
1個のバッテリーでサーバーに搭載する全てのSmartアレイPシリーズコントローラーのFBWCに対応します。
◆SmartアレイE208 / P408コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。
RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る コントローラーベースのソリューションです。
Smartキャッシュは、以下の制限があります。
・SmartアレイあたりSmartキャッシュのサイズは1TBまで ・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンスキー取得が必要
◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が
可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
SFF モデルでオプションの 2SFF ドライブ ケージに 接続する場合
＊オプションのDL20 Gen10 2SFF(2.5型) ベイ 追加キットに標準添付
＊ホットプラグSFFモデルでは、Smartアレイ E208i-a / P408i-aコントローラーと 2SFFドライブ ケージの接続に使用
ホットプラグ SFFモデル2SFF
ドライブ ケージ 搭載ハードドライブ
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
2SFFドライブケージ接続用 Mini SASケーブル
＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)
＊暗号化対象のサーバー1台につき1ライセンス必要
＊Secure Encryptionに対応させるには、SmartアレイE208 / P408コントローラーと、
Smart Storage Administratorを使用する必要があります。
＊Secure Encryptionライセンスの販売については、別途お問い合わせください。
Secure Encryptionライセンス
全モデル オプション
Smart アレイ E208i-a SR LH Gen10 コントローラー (内部接続専用)
＊システム ボード上にドーターボード形式で搭載
＊Flexible Smartアレイコントローラー
＊12Gb SAS / 6Gb SATA対応
＊内部x4 Mini SASコネクター×2
＊内蔵HDD / SSDを2台まで接続可能(LFFモデルの場合)
＊内蔵HDD / SSDを6台まで接続可能(SFFモデルの場合)
＊最大64論理ドライブをサポート
＊キャッシュメモリ未搭載
＊標準でRAID 0、1、1+0、5、オンライン スペアをサポート
＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)
＊Secure Encryptionに対応
SFF8087
＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)
＊暗号化対象のサーバー1台につき1ライセンス必要
＊Secure Encryptionに対応させるには、Smartアレイ E208 / P408コントローラーと、
Smart Storage Administratorを使用する必要があります。
＊Secure Encryptionライセンスの販売については、
別途お問い合わせください。
Secure Encryptionライセンス SmartアレイE208i-a SR LH Gen10コントローラー
869079-B21 47,000円 (税抜価格)
＊ノンホットプラグ モデルに標準添付
＊2台のSATAドライブを接続可能 Mini SAS to 2ポート ケーブル
ノンホットプラグ LFFモデル 内蔵ハードドライブ
3.5 SATANH
3.5 SATANH
＊ホットプラグLFFモデルでSmartアレイ E208i / P408iコントローラーとホットプラグ 2LFFドライブ ケージの接続に使用
ホットプラグ LFFモデル 内蔵ハードドライブ
SAS3.5
H SAS3.5
H SATA3.5
H SATA3.5
H
3.5 SSDH
＊ホットプラグSFFモデルに標準添付
＊ホットプラグSFFモデルでは、Smartアレイ S100i / E208i-a / P408i-aコントローラーと ホットプラグ4SFFドライブケージの接続に 使用
Mini SASケーブル
ホットプラグ SFFモデル 内蔵ハードドライブ
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
M.2 SATAケーブル/ LFFアレイ 接続ケーブルキット P06683-B21 9,000円 (税抜価格)
◆SmartアレイE208i-a / P408i-aコントローラーはいずれか1つのみ使用可能です。
◆SmartアレイE208 / P408コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。
RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。
◆キャッシュメモリ未搭載のため、処理性能を重視する場合はSmartアレイPシリーズを推奨します。
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要
＊オプションのDL20 Gen10 2SFF(2.5型) ベイ 追加キットに標準添付
＊ホットプラグSFFモデルでは、Smartアレイ E208i-a / P408i-aコントローラーと 2SFFドライブ ケージの接続に使用
ホットプラグ SFFモデル2SFF
ドライブケージ 搭載ハードドライブ
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
2SFFドライブ ケージ接続用 Mini SASケーブル
SFF モデルでオプションの
2SFF ドライブ ケージに
接続する場合
全モデル オプション
Smart アレイ P408e-p SR Gen10 コントローラー (外部接続専用)
＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングス アダプター
＊12Gb SAS / 6Gb SATA対応
＊外部x4 MiniSAS HDコネクター(SFF8644)×2
＊外部SASテープドライブをサポート
＊4GBフラッシュバックアップ式 リード/ライトキャッシュ
＊MSA 1050 SAS / MSA 2050 SASモデル接続の場合、RAID機能はMSA 1050 / 2050側で提供
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、5+0、6、6+0、1 ADM、10 ADM、オンライン スペアをサポート
＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)
＊オプションのライセンスでSmartキャッシュに対応
＊Secure Encryptionに対応
SmartアレイP408e-p SR Gen10コントローラー 804405-B21 141,000円 (税抜価格)
SFF8644
H H
SAS
H H
SAS ディスク エンクロージャー編
(D3x10 / D6020)、
ストレージ製品 システム構成図 MSA 1050、MSA 2050
SFF8644
◆SmartアレイP408コントローラーは、DL20 Gen10ではサーバーあたり合わせて2枚まで搭載可能です。
◆SmartアレイPシリーズコントローラーのFBWCのバッテリーは、ProLiant Gen10サーバー本体に合計1個まで搭載可能です。
1個のバッテリーでサーバーに搭載する全てのSmartアレイPシリーズ コントローラーのFBWCに対応します。
◆SmartアレイE208 / P408コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。
RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る
コントローラーベースのソリューションです。
Smartキャッシュは、以下の制限があります。
・SmartアレイあたりSmartキャッシュのサイズは1TBまで ・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要
◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)
単体テープ ドライブ編、
テープ オートローダー
/ライブラリ編
LTO SAS
LTO SAS LTO SAS
Smartストレージバッテリー 12W 782961-B21 21,000円 (税抜価格)
＊DL20 Gen10でSmartアレイPシリーズ コントローラー 使用時に必要なオプション
＊SmartアレイPシリーズ コントローラーの数に関わらず、
サーバー1台につき1個必要
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smartキャッシュ機能を利用する場合、1ライセンスで可能
＊1年間の24x7テクニカル サポートが含まれています。
2年目以降については別途期間延長のテクニカル サポート製品を購入ください。
Smartキャッシュ1サーバーライセンス
(1年24x7テクニカルサポート付) D7S26A 29,000円 (税抜価格)
＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)
＊暗号化対象のサーバー1台につき1ライセンス必要
＊Secure Encryptionに対応させるには、SmartアレイE208 / P408コントローラーと、
Smart Storage Administratorを使用する必要があります。
＊Secure Encryptionライセンスの販売については、別途お問い合わせください。
Secure Encryptionライセンス
全モデル オプション
Smart アレイ E208e-p SR Gen10 コントローラー (外部接続専用)
◆SmartアレイE208 / P408コントローラーは、ドライブ単位でRAIDモードとHBAモードを自動選択し、コントローラー内で混在可能です。
RAIDモードではHPE製ドライバーを、HBAモードではOS標準のドライバーを使用するモードです。
◆キャッシュメモリ未搭載のため、処理性能を重視する場合はSmartアレイPシリーズを推奨します。
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要
＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングス アダプター
＊12Gb SAS / 6Gb SATA対応
＊外部x4 MiniSAS HDコネクター(SFF8644)×2
＊外部SASテープドライブをサポート
＊MSA 1050 SAS / MSA 2050 SASモデル接続の場合、RAID機能はMSA 1050 / 2050側で提供
＊最大64論理ドライブをサポート
＊キャッシュメモリ未搭載
＊標準でRAID 0、1、1+0、5、オンライン スペアをサポート
＊ドライブ単位でRAIDモードとHBAモードを自動選択 (コントローラー内で混在可能)
＊Secure Encryptionに対応
SmartアレイE208e-p SR Gen10コントローラー 804398-B21 55,000円 (税抜価格)
SFF8644
H H
SAS
H H
SAS ディスク エンクロージャー編
(D3x10 / D6020)、
ストレージ製品 システム構成図 MSA 1050、MSA 2050
SFF8644
単体テープ ドライブ編、
テープ オートローダー
/ライブラリ編
LTO SAS
LTO SAS LTO SAS
＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)
＊暗号化対象のサーバー1台につき1ライセンス必要
＊Secure Encryptionに対応させるには、SmartアレイE208 / P408コントローラーと、
Smart Storage Administratorを使用する必要があります。
＊Secure Encryptionライセンスの販売については、別途お問い合わせください。
Secure Encryptionライセンス
ハードドライブ
SATA2.5H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH SATA3.5
H SATA3.5
H SAS3.5
H SAS3.5
H
SATA3.5
NH SATA3.5
NH
ホットプラグ LFF モデルの場合
Smart アレイ S100i コントローラー接続
＊ホットプラグLFFモデルに標準搭載
＊ホットプラグ対応LP LFF(3.5インチ) SATAのHDD / SSDを2台搭載可能
＊標準搭載のSmartアレイS100iコントローラーの Mini SASコネクターに接続済み
ホットプラグ対応 LP LFF SAS / SATAドライブケージ SmartアレイS100i
コントローラー接続
LFF(3.5”)SATA接続 ハードディスクドライブ 次々頁の表を参照
LFF(3.5”)SATA接続 ソリッドステートドライブ 次々頁の表を参照
◆ProLiant Gen10サーバーでは、Smart Storage Administratorに含まれるSmartSSD Wear Gaugeユーティリティにて定期的にSSDの保証使用量 をご確認ください。
◆SAS HDD、SATA HDD、SAS SSD、SATA SSDの混在は可能です。ただし、同じアレイ グループ内ではSAS HDD、SATA HDD、SAS SSD、SATA SSD の混在はできません。
◆ヘリウム ハードディスクドライブは、ドライブ内部にヘリウムガスを充填し、低消費電力、低発熱、静穏動作を実現したドライブです。
◆512e対応ドライブは、密度と信頼性の向上のため、物理フォーマットが512 Byteセクターのドライブから4KiBセクターのドライブに移行していく 業界において、物理4KiBセクターでありながら、4KiBブロック アクセスのほか、エミュレーションによる512 Byteブロック アクセスを可能にし、
下位互換性を有するドライブです。(Advanced Format Disk)
◆DL20 Gen10をサポートするOSは、512e対応ドライブをサポートしております。
◆512e対応ドライブは、4KiBネイティブ アクセスでブートするには、UEFIモードが必要です。
◆製品名にDSとあるドライブは、HPE独自の技術となる、ファームウェアの改ざんやウィルスの混入など外部からの攻撃を防止するための電子署名 付きファームウェアDigitally Signed Firmware (DS) を実装し、セキュリティ機能が強化されたドライブです。
◆Secure Encryptionを使用してドライブを暗号化するには、SmartアレイE208 / P408コントローラーと、Secure Encryptionライセンスが必要です。
Secure Encryptionライセンスの販売については、別途お問い合わせください。
◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、SATA HDD、
RI SSDは利用頻度の少ないデータの一時保存用、ディスク バックアップ用として設計されています。システムの用途、使用環境に応じて、適切な
ドライブの規格を選定いただくことをお勧めします。SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASのI/Fの特徴、HDDとSSD の特徴、SSDの種類と特徴については、下記Webサイト「内蔵ストレージ」を参照ください。
https://h50146.www5.hpe.com/products/servers/proliant/storage/diskstorage.html
◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後のリビルドに長時間を要します。その間冗長性が失われますので、特にSATA HDD利用時
はHDD 2本の障害にも対応するRAID 6 (ADG)でのご利用を強く推奨します。
◆SATA HDDおよび7.2krpm SAS HDDの標準保証は、システムの標準保証期間にかかわらず1年間となります。
また、SSDの標準保証期間は、3年間または保証使用量に達したときのいずれか早い方となります。
◆SSDにおけるドライブ選定に必要な保証使用量、性能値などの情報は、下記Webサイト「SSD仕様比較表」を参照ください。
http://h50146.www5.hpe.com/products/servers/proliant/system_pdf/ssd_spec.xlsx
HDD 用ブランクパネル
LFF (3.5) LP HDDベイ用ブランクパネル 807878-B21 3,000円 (税抜価格)
＊LFFモデル標準装備のドライブケージには1個搭載済み
＊ドライブベイの空きスロットを塞ぐためのオプション (ディスクレスなど搭載ディスクが少ない構成で、
ドライブベイに空きがある場合には、必ずブランク パネルで空きスロットを塞いでください。)
ホットプラグ LFF モデルの場合
Smart アレイ P408i / E208i コントローラー接続
＊ホットプラグLFFモデルに標準搭載
＊ホットプラグ対応LP LFF(3.5インチ) SAS / SATAの HDD / SSDを2台搭載可能
＊標準搭載のSmartアレイS100iコントローラーの Mini SASコネクターに接続済み、
他のコントローラーでは接続変更が必要
＊ホットプラグLFFモデルでSmartアレイE208i / P408i コントローラーとの接続には、M.2 SATAケーブル/
LFFアレイ接続ケーブルキット(P06683-B21)が必要 ホットプラグ対応
LP LFF SAS / SATAドライブケージ Smartアレイ
E208i / P408i コントローラー接続
LFF(3.5”)SATA接続 ハードディスクドライブ 次頁の表を参照
◆ProLiant Gen10サーバーでは、Smart Storage Administratorに含まれるSmartSSD Wear Gaugeユーティリティにて定期的にSSDの保証使用量 をご確認ください。
◆SAS HDD、SATA HDD、SAS SSD、SATA SSDの混在は可能です。ただし、同じアレイグループ内ではSAS HDD、SATA HDD、SAS SSD、SATA SSD の混在はできません。
◆ヘリウムハードディスクドライブは、ドライブ内部にヘリウムガスを充填し、低消費電力、低発熱、静穏動作を実現したドライブです。
◆512e対応ドライブは、密度と信頼性の向上のため、物理フォーマットが512 Byteセクターのドライブから4KiBセクターのドライブに移行していく 業界において、物理4KiBセクターでありながら、4KiBブロックアクセスのほか、エミュレーションによる512 Byteブロックアクセスを可能にし、
下位互換性を有するドライブです。(Advanced Format Disk)
◆DL20 Gen10をサポートするOSは、512e対応ドライブをサポートしております。
◆512e対応ドライブは、4KiBネイティブ アクセスでブートするには、UEFIモードが必要です。
◆製品名にDSとあるドライブは、HPE独自の技術となる、ファームウェアの改ざんやウィルスの混入など外部からの攻撃を防止するための電子署名 付きファームウェアDigitally Signed Firmware (DS) を実装し、セキュリティ機能が強化されたドライブです。
◆Secure Encryptionを使用してドライブを暗号化するには、SmartアレイE208 / P408コントローラーと、Secure Encryptionライセンスが必要です。
Secure Encryptionライセンスの販売については、別途お問い合わせください。
◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、SATA HDD、
RI SSDは利用頻度の少ないデータの一時保存用、ディスク バックアップ用として設計されています。システムの用途、使用環境に応じて、適切な
ドライブの規格を選定いただくことをお勧めします。SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASのI/Fの特徴、HDDとSSD の特徴、SSDの種類と特徴については、下記Webサイト「内蔵ストレージ」を参照ください。
https://h50146.www5.hpe.com/products/servers/proliant/storage/diskstorage.html
◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後のリビルドに長時間を要します。その間冗長性が失われますので、特にSATA HDD利用時 はHDD 2本の障害にも対応するRAID 6 (ADG)でのご利用を強く推奨します。
◆SATA HDDおよび7.2krpm SAS HDDの標準保証は、システムの標準保証期間にかかわらず1年間となります。
LFF(3.5”)SATA接続ソリッドステートドライブ 次頁の表を参照
LFF(3.5”)SAS接続ハードディスクドライブ 次頁の表を参照
HDD 用ブランクパネル
LFF (3.5) LP HDDベイ用ブランクパネル 807878-B21 3,000円 (税抜価格)
＊LFFモデル標準装備のドライブケージには1個搭載済み
＊ドライブベイの空きスロットを塞ぐためのオプション (ディスクレスなど搭載ディスクが少ない構成で、
ドライブベイに空きがある場合には、必ずブランク パネルで空きスロットを塞いでください。)
LFF(3.5”)SAS接続ソリッドステートドライブ 次頁の表を参照
製品型番 製品名 税抜価格 備考
3.5 インチ(LFF) ホットプラグ 6Gb SATA ハードディスクドライブ
861686-B21 1TB 7.2krpm LP 3.5型6G SATA DSハードディスクドライブ 37,000円 861681-B21 2TB 7.2krpm LP 3.5型6G SATA DSハードディスクドライブ 65,000円 861683-B21 4TB 7.2krpm LP 3.5型6G SATA DSハードディスクドライブ 103,000円
3.5 インチ(LFF) ホットプラグ 6Gb SATA 512e 対応ハードディスクドライブ
861744-B21 4TB 7.2krpm LP 3.5型6G SATA 512e DSハードディスクドライブ 103,000円 861742-B21 6TB 7.2krpm LP 3.5型6G SATA 512e DSハードディスクドライブ 149,000円 834028-B21 8TB 7.2krpm LP 3.5型6G SATA 512e DSハードディスクドライブ 194,000円 857650-B21 10TB 7.2krpm LP 3.5型6G SATA 512eヘリウムDSハードディスクドライブ 247,000円 881787-B21 12TB 7.2krpm LP 3.5型6G SATA 512eヘリウムDSハードディスクドライブ 290,000円
3.5 インチ(LFF) ホットプラグ 6Gb SATA MU SSD
P07934-B21 1.92TB MU LP 3.5型6G SATA DSソリッドステートドライブ 488,000円 P09726-B21 1.92TB MU LP 3.5型6G SATA DSソリッドステートドライブ 459,000円
3.5 インチ(LFF) ホットプラグ 6Gb SATA RI SSD
P04499-B21 480GB RI LP 3.5型6G SATA DSソリッドステートドライブ 101,000円 P09691-B21 960GB RI LP 3.5型6G SATA DSソリッドステートドライブ 195,000円 P04501-B21 1.92TB RI LP 3.5型6G SATA DSソリッドステートドライブ 353,000円
3.5 インチ(LFF) ホットプラグ 12Gb SAS ハードディスクドライブ
846526-B21 1TB 7.2krpm LP 3.5型12G SAS DSハードディスクドライブ 54,000円 ＊標準パーツ保証1年
＊SATA HDD同様のノン・ミッション クリティカルな使用用途を推奨 833926-B21 2TB 7.2krpm LP 3.5型12G SAS DSハードディスクドライブ 87,000円
833928-B21 4TB 7.2krpm LP 3.5型12G SAS DSハードディスクドライブ 132,000円
3.5 インチ(LFF) ホットプラグ 12Gb SAS 512e 対応ハードディスクドライブ
861748-B21 4TB 7.2krpm LP 3.5型12G SAS 512e DSハードディスクドライブ 132,000円
＊標準パーツ保証1年
＊SATA HDD同様のノン・ミッション クリティカルな使用用途を推奨 861746-B21 6TB 7.2krpm LP 3.5型12G SAS 512e DSハードディスクドライブ 159,000円
834031-B21 8TB 7.2krpm LP 3.5型12G SAS 512e DSハードディスクドライブ 197,000円 881781-B21 12TB 7.2krpm LP 3.5型12G SAS 512eヘリウムDSハードディスクドライブ 302,000円
3.5 インチ(LFF) ホットプラグ 12Gb SAS MU SSD
P04531-B21 800GB MU LP 3.5型12G SAS DSソリッドステートドライブ 276,000円 P04535-B21 1.6TB MU LP 3.5型12G SAS DSソリッドステートドライブ 472,000円
LFF SATA / SAS ドライブ
◆SSDにおけるドライブ選定に必要な保証使用量、性能値などの情報は、下記Webサイト「SSD仕様比較表」を参照ください。
http://h50146.www5.hpe.com/products/servers/proliant/system_pdf/ssd_spec.xlsx
＊ホットプラグSFFモデルに標準搭載
＊ホットプラグ対応スマートキャリアSFF(2.5インチ) SAS / SATAのHDD / SSDを4台搭載可能
＊標準搭載のSmartアレイS100iコントローラーの Mini SASコネクターに接続済み
SmartアレイS100i コントローラー接続
SFF(2.5”)SATA接続 ハードディスクドライブ 次々頁の表を参照
ホットプラグ対応 SC SFF SAS / SATAドライブケージ
＊ホットプラグ対応スマートキャリアSFF(2.5インチ) SAS / SATAのHDD / SSDを2台搭載可能
＊SmartアレイS100iコントローラー接続用 SATA to Mini SASケーブル添付
＊SATAコネクターを2ポート使用するため、
ユニバーサルソリッドステートM.2キット、
DVDドライブとは併用できません。
SFF(2.5”)SATA接続 ソリッドステートドライブ 次々頁の表を参照
ホットプラグ SFF モデルの場合
Smart アレイ S100i コントローラー接続
◆ProLiant Gen10サーバーでは、Smart Storage Administratorに含まれるSmartSSD Wear Gaugeユーティリティにて定期的にSSDの保証使用量 をご確認ください。
◆SAS HDD、SATA HDD、SAS SSD、SATA SSDの混在は可能です。ただし、同じアレイグループ内ではSAS HDD、SATA HDD、SAS SSD、SATA SSD の混在はできません。
◆512e対応ドライブは、密度と信頼性の向上のため、物理フォーマットが512 Byteセクターのドライブから4KiBセクターのドライブに移行していく 業界において、物理4KiBセクターでありながら、4KiBブロック アクセスのほか、エミュレーションによる512 Byteブロック アクセスを可能にし、
下位互換性を有するドライブです。(Advanced Format Disk)
◆DL20 Gen10をサポートするOSは、512e対応ドライブをサポートしております。
◆512e対応ドライブは、4KiBネイティブ アクセスでブートするには、UEFIモードが必要です。
◆製品名にDSとあるドライブは、HPE独自の技術となる、ファームウェアの改ざんやウィルスの混入など外部からの攻撃を防止するための電子署名 付きファームウェアDigitally Signed Firmware (DS) を実装し、セキュリティ機能が強化されたドライブです。
◆Secure Encryptionを使用してドライブを暗号化するには、SmartアレイE208 / P408コントローラーと、Secure Encryptionライセンスが必要です。
Secure Encryptionライセンスの販売については、別途お問い合わせください。
◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、SATA HDD、
RI SSDは利用頻度の少ないデータの一時保存用、ディスク バックアップ用として設計されています。システムの用途、使用環境に応じて、適切
なドライブの規格を選定いただくことをお勧めします。SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASのI/Fの特徴、HDDとSSD の特徴、SSDの種類と特徴については、下記Webサイト「内蔵ストレージ」を参照ください。
https://h50146.www5.hpe.com/products/servers/proliant/storage/diskstorage.html
◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後のリビルドに長時間を要します。その間冗長性が失われますので、特にSATA HDD利用時
はHDD 2本の障害にも対応するRAID 6 (ADG)でのご利用を強く推奨します。
◆SATA HDDおよび7.2krpm SAS HDDの標準保証は、システムの標準保証期間にかかわらず1年間となります。また、SSDの標準保証期間は、3年間 または保証使用量に達したときのいずれか早い方となります。
◆SSDにおけるドライブ選定に必要な保証使用量、性能値などの情報は、下記Webサイト「SSD仕様比較表」を参照ください。
http://h50146.www5.hpe.com/products/servers/proliant/system_pdf/ssd_spec.xlsx
HDD 用ブランクパネル
＊SFFモデル標準装備のドライブケージには3個搭載済み、
オプションの2SFF(2.5型) ベイ追加キットには未添付
＊ドライブベイの空きスロットを塞ぐためのオプション (ディスクレスなど搭載ディスクが少ない構成で、
ドライブ ベイに空きがある場合には、必ずブランク パネルで空きスロットを塞いでください。)
SFF(2.5”)HDDベイ用ブランクパネル 666987-B21 1,000円 (税抜価格) DL20 Gen10 2SFF(2.5型) ベイ追加キット
P06671-B21 20,000円 (税抜価格)
ホットプラグ SFF モデルの場合
Smart アレイ P408i / E208i コントローラー接続
◆ProLiant Gen10サーバーでは、Smart Storage Administratorに含まれるSmartSSD Wear Gaugeユーティリティにて定期的にSSDの保証使用量 をご確認ください。
◆SAS HDD、SATA HDD、SAS SSD、SATA SSDの混在は可能です。ただし、同じアレイ グループ内ではSAS HDD、SATA HDD、SAS SSD、SATA SSD の混在はできません。
◆512e対応ドライブは、密度と信頼性の向上のため、物理フォーマットが512 Byteセクターのドライブから4KiBセクターのドライブに移行していく 業界において、物理4KiBセクターでありながら、4KiBブロック アクセスのほか、エミュレーションによる512 Byteブロック アクセスを可能にし、
下位互換性を有するドライブです。(Advanced Format Disk)
◆DL20 Gen10をサポートするOSは、512e対応ドライブをサポートしております。
◆512e対応ドライブは、4KiBネイティブ アクセスでブートするには、UEFIモードが必要です。
◆製品名にDSとあるドライブは、HPE独自の技術となる、ファームウェアの改ざんやウィルスの混入など外部からの攻撃を防止するための電子署名 付きファームウェアDigitally Signed Firmware (DS) を実装し、セキュリティ機能が強化されたドライブです。
◆Secure Encryptionを使用してドライブを暗号化するには、SmartアレイE208 / P408コントローラーと、Secure Encryptionライセンスが必要です。
Secure Encryptionライセンスの販売については、別途お問い合わせください。
◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、SATA HDD、
RI SSDは利用頻度の少ないデータの一時保存用、ディスク バックアップ用として設計されています。システムの用途、使用環境に応じて、適切
なドライブの規格を選定いただくことをお勧めします。SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASのI/Fの特徴、HDDとSSD の特徴、SSDの種類と特徴については、下記Webサイト「内蔵ストレージ」を参照ください。
https://h50146.www5.hpe.com/products/servers/proliant/storage/diskstorage.html
◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後のリビルドに長時間を要します。その間冗長性が失われますので、特にSATA HDD利用時
はHDD 2本の障害にも対応するRAID 6 (ADG)でのご利用を強く推奨します。
◆SATA HDDおよび7.2krpm SAS HDDの標準保証は、システムの標準保証期間にかかわらず1年間となります。また、SSDの標準保証期間は、3年間
または保証使用量に達したときのいずれか早い方となります。
◆SSDにおけるドライブ選定に必要な保証使用量、性能値などの情報は、下記Webサイト「SSD仕様比較表」を参照ください。
http://h50146.www5.hpe.com/products/servers/proliant/system_pdf/ssd_spec.xlsx
＊ホットプラグSFFモデルに標準搭載
＊ホットプラグ対応スマートキャリアSFF(2.5インチ) SAS / SATAのHDD / SSDを4台搭載可能
＊標準搭載のSmartアレイS100iコントローラーの Mini SASコネクターに接続済み、
他のコントローラーでは接続変更が必要 Smartアレイ
E208i / P408i コントローラー接続
SFF(2.5”)SATA接続 ハードディスクドライブ 次頁の表を参照
ホットプラグ対応 SC SFF SAS / SATAドライブケージ
＊ホットプラグ対応スマートキャリアSFF(2.5インチ) SAS / SATAのHDD / SSDを2台搭載可能
＊SmartアレイE208i / P408iコントローラー接続用 Mini SASケーブル添付
＊DVDドライブとは併用できません。
DL20 Gen10 2SFF(2.5型) ベイ追加キット P06671-B21 20,000円 (税抜価格)
SFF(2.5”)SATA接続 ソリッドステートドライブ 次頁の表を参照
SFF(2.5”)SAS接続ハードディスクドライブ 次々頁の表を参照
SFF(2.5”)SAS接続ソリッドステートドライブ 3頁先の表を参照
HDD 用ブランクパネル
＊SFFモデル標準装備のドライブケージには3個搭載済み、
オプションの2SFF(2.5型) ベイ追加キットには未添付
＊ドライブベイの空きスロットを塞ぐためのオプション (ディスクレスなど搭載ディスクが少ない構成で、
ドライブベイに空きがある場合には、必ずブランク パネルで空きスロットを塞いでください。)
SFF(2.5”)HDDベイ用ブランクパネル 666987-B21 1,000円 (税抜価格)
