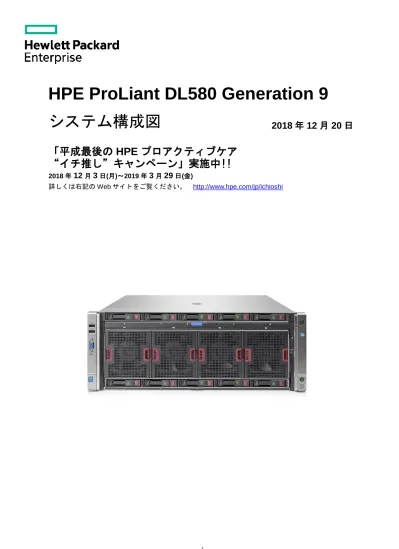

ProLiant DL580 Gen9 システム構成図

1

システム構成図 _{2018 年 12 月 20 日}

「平成最後の HPE プロアクティブケア

“イチ推し”キャンペーン」実施中!!

2018 年 12 ^月 3 ^{日(月)～2019 年} 3 ^月 29 ^日(金)

詳しくは右記の Web サイトをご覧ください。 http://www.hpe.com/jp/ichioshi

HPE ProLiant DL580 Generation 9

OVERVIEW

・仕様一覧 (共通仕様) ... 3

・仕様一覧 (モデル固有仕様) ... 4

構成ツリー ・ProLiant 本体 ... 5

・プロセッサー ... 5

・メモリ ... 6

・グラフィックス コントローラー ... 8

・DVD ドライブ (外付け) ... 10

・ディスク コントローラー ... 11

・SAS ホスト バス アダプター ... 14

・ハードドライブ (SFF 2.5 インチ) ... 16

・NVMe ドライブ... 20

・ワークロード アクセラレータ ... 21

・FlexibleLOM アダプター (Ethernet) ... 22

・ネットワーク アダプター ... 26

・ DAC ケーブルとトランシーバー ... 29

・ファイバーチャネル ホスト バス アダプター ... 31

・コンバージド ネットワーク アダプター (CNA) ... 35

・サーバー マネージメント ... 37

・サーバーOS ... 40

・USB / SD ... 42

・電源 ... 43

・ラック オプション ... 44

・サポート サービス ... 45

System View ・前面／背面図 ... 52

・拡張スロット仕様 ... 52

メモリ ガイド ・メモリ構成ガイド ... 53

・各モデル メモリ構成チャート ... 54

O

3

製品名 HPE ProLiant DL580 Gen9

プロセッサー タイプ インテルXeonプロセッサー E7-4800 v3 / E7-8800 v3 / E7-4800 v4 / E7-8800 v4製品ファミリー、最大4基 メモリ タイプ DDR4レジスタ付き/ Load Reduced DIMM、最大96枚

チップセット インテルC602J

オプティカルドライブ 外付けオプション

ハード ドライブ

ドライブ ベイ 標準5、オプションで10*² (2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA)

標準 ディスクレス

最大(内蔵) 標準5ベイ 38.4 TB (7.68 TB SAS×5台) / 19.2 TB (3.84 TB SATA×5台) オプション10ベイ搭載時 76.8 TB (7.68 TB SAS×10台) / 38.4 TB (3.84 TB SATA×10台) 最大(外付) 外部接続対応のSmartアレイの構成に依存

拡張バス 9*³ (フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×5、 フルハイト/フルレングスPCI Express Gen3 x8 (x16コネクター)×4)

Smartアレイ用FBWCホルダー 4

ネットワーク FlexibleLOMアダプターにより変更可能 (モデル固有仕様情報を参照) リモート管理機能 Integrated Lights-Out 4 (iLO 4)

外部インターフェイス (FlexibleLOMアダプターを除く)

シリアル(RS-232C、DB-9)、モニター×2 (背面1、前面1)、USB 2.0×8*⁴ (背面4、前面2、内部2)、 iLO 4リモート管理用RJ-45×1

SDメモリカード スロット 内部1 (microSD)

バックアップ機器 外付けバックアップ機器対応

グラフィックス 16ビットカラー：1920×1200、32ビットカラー：1280×1024

電源 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz)、最大4基、リダンダント構成対応

ファン 4個、ホットプラグ対応、N+1リダンダント構成

サイズ(W×D×H) 444×736×175 mm、本体梱包サイズ：600×1000×417 mm

フォームファクター 4Uラックマウント型

重量 52.9 kg

音響ノイズ 51.3 dBA

環境条件 動作時 温度：10 ～ 35 °C、湿度：10 ～ 90 % ただし結露しないこと。拡張許容動作温度(40･45℃) に対応*⁵

保管時 温度：-40 ～ 70 °C、湿度：5 ～ 95 % ただし結露しないこと

OSサポート*¹

Windows Server 2016 Hyper-V/Standard/Datacenter、

Windows Server 2012 R2 Hyper-V/Standard/Datacenter、

Windows Server 2012 Hyper-V/Standard/Datacenter、

Red Hat Enterprise Linux、Red Hat Enterprise Virtualization、SUSE Linux Enterprise Server、

VMware vSphere

標準保証 3年間パーツ保証*⁶、3年間翌営業日オンサイト サービス(月曜日～金曜日 9：00－17：00、祝祭日および年末年始を除く)

モデル共通付属品 －

＊1：OSのサポート詳細については、右記Webサイトのマトリクスを参照してください。 http://www.hpe.com/info/ossupport 動作確認済みLinuxディストリビューションは右記Webサイトを参照してください。 http://www.hpe.com/jp/linux

＊2：オプションの5 SFFドライブバックプレーンを搭載することにより、SFF(2.5")ベイを5つ増設できます。

＊3：4プロセッサー構成時。2プロセッサー構成時のPCIスロットは4スロット

＊4：キーボードおよびマウスはUSB接続になります。ご注意ください。

＊5：拡張許容動作温度(ASHRAE A3(40℃)、A4(45℃)) に対応するには、構成に条件があります。

構成条件の詳細は右記Webサイトを参照してください。 http://www.hpe.com/info/proliant/ashrae

＊6：7.2krpm SAS HDDは、搭載されるシステムの標準保証期間にかかわらず1年間の標準保証が適用されます。

また、SSD (M.2を含む)、NVMeドライブおよびワークロードアクセラレータの標準保証期間は、3年間または保証使用量に達したときのいずれか早い方と なります。

製品の詳細については右記Webサイトを参照してください。 http://www.hpe.com/jp/proliant

HPE ProLiant DL580 Gen9

インメモリー時代に対応し、大規模な CRM やインメモリデータベースのプラット フォームに最適

高い RAS 機能で企業の基幹業務やデータベースにも最適な 4 ソケット 4U ラック マウント型サーバー

共通仕様情報

O ^VERVIEW HPE ProLiant DL580 Gen9

(限)：在庫限定

製品名 HPE ProLiant DL580 Gen9

モデル名 E7-4809 v4 2P16C 64G P830i/2G E7-4850 v4 4P64C 128G P830i/4G OV

製品番号 816817-291 (限) 816816-291 (限)

プロ セッサー

プロセッサー タイプ インテルXeonプロセッサー E7-4809 v4 2.10 GHz インテルXeonプロセッサー E7-4850 v4 2.10 GHz

標準搭載数 2P / 16C 4P / 64C

マルチプロセッサー対応 4P / 32C 4P / 64C

キャッシュメモリ/ CPU 1×20 MB L3キャッシュ 1×40 MB L3キャッシュ Hyper-Threading(HT) /

Turbo Boost(TB)対応 HT / － HT / TB

メモリ コントローラー

動作速度 1866 MT/s

メモリ サイズ 標準 64 GB (16GB PC4-2400 RDIMM×4) 128 GB (16GB PC4-2400 RDIMM×8)

最大 3 TB (RDIMM) / 12 TB (LRDIMM)

ディスクコントローラー SmartアレイP830i / 2GB FBWCコントローラー(オンボード) SmartアレイP830i / 4GB FBWCコントローラー(オンボード) ネットワーク

(FlexibleLOMアダプター)

Ethernet 1Gb 4ポート 331FLRネットワークアダプター(RJ-45×4)

Ethernet 10Gb 2ポート

534FLR-SFP+ ネットワークアダプター(SFP+×2)

消費電力(200 V時)*¹ 約823 W 970 W

入力電流*¹ 8.4 A (100 V) / 4.15 A (200 V) 9.92 A (100 V) / 4.88 A (200 V)

電源 パワーサプライ 1200W パワーサプライ(80PLUS Platinumモデル)×2 1200W パワーサプライ(80PLUS Platinumモデル)×4 付属コード 200V用C13-14電源コード(2m)×2、(100V用はオプション) 200V用C13-14電源コード(2m)×4、(100V用はオプション)

省エネ法に基づくエネルギー消費効率*² － －

モデル固有付属品 － OneView Advanced / Insight Control選択式 1サーバーライセンス バンドル(メディアなし)

製品名 HPE ProLiant DL580 Gen9

モデル名 E7-8890 v4 4P96C 256G P830i/4G OV E7-8893 v4 4P16C 256G P830i/4G OV

製品番号 816815-291 (限) 816814-291 (限)

プロ セッサー

プロセッサータイプ インテルXeonプロセッサー E7-8890 v4 2.20 GHz インテルXeonプロセッサー E7-8893 v4 3.20 GHz

標準搭載数 4P / 96C 4P / 16C

マルチプロセッサー対応 4P / 96C 4P / 16C

キャッシュメモリ/ CPU 1×60 MB L3キャッシュ Hyper-Threading(HT) /

Turbo Boost(TB)対応 HT / TB

メモリ コントローラー

動作速度 1866 MT/s

メモリ サイズ 標準 256 GB (16GB PC4-2400 RDIMM×16)

最大 3 TB (RDIMM) / 12 TB (LRDIMM)

ディスク コントローラー SmartアレイP830i / 4GB FBWCコントローラー(オンボード) ネットワーク

(FlexibleLOMアダプター) Ethernet 10Gb 2ポート534FLR-SFP+ ネットワークアダプター(SFP+×2)

消費電力(200 V時)*¹ 1191 W 1036 W

入力電流*¹ 6 A (200 V) 5.23 A (200 V)

電源 パワーサプライ 1500W パワーサプライ(80PLUS Platinumモデル)×4 付属コード 200V用C13-14電源コード(2m)×4

省エネ法に基づくエネルギー消費効率*² － －

モデル固有仕様情報

〔ストレージ ベイ〕

1～5、 6～10*

2.5 SASH

2.5 SASH

2.5 SSDH

＊：オプション 6～10* NVMe 2.5

O

5

HPE ProLiant DL580 Gen9 システム構成図

＊OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。http://www.hpe.com/info/ossupport

＊各Linuxディストリビューション使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本ヒューレット・パッカードの

Linuxホームページ (http://www.hpe.com/jp/linux)の左側項目内の｢ProLiant」および「ハードウェア」の項目を参照してください。

◆システム ユニットにキーボード、マウスは添付されて いません。

◆DL580 Gen9ではキーボードとマウスの接続は、

PS/2ではなくUSB接続となります。

ご注意ください。

◆システム ユニットに標準添付のラックレールは、

四角穴および丸穴キャビネット対応の長さ調節可能な

(73-93cm)ボールベアリング式のスライド ラックレール

です。

◆ケーブル マネジメントアーム標準添付

◆OSのインストールに必要な各種デバイスドライバー、

ProLiant用ユーティリティ等は、x64版Windowsの場合、

iLO Management Engine内のIntelligent Provisioning (旧SmartStart)に含まれています。

iLO Management Engineについては、下記Webサイト を参照してください。

http://www.hpe.com/jp/servers/ilo

また、その他のOSの場合には、Service Pack for ProLiant に含まれています。下記Webサイトよりダウンロードの 上、ご使用ください。

http://www.hpe.com/jp/servers/spp_dl

◆ラック環境における最適化については下記の資料を 参照してください。

http://h50146.www5.hpe.com/products/servers/

proliant/whitepaper/wp019_040430/index.html

ProLiant DL580 Gen9 ラックマウント型 (4U) Xeon E7-4809 v4 2.10GHz 2P/16C 64GB メモリ

ホットプラグ 5SFF(2.5 型) P830i/2GB 1200Wx2 RPS 対応モデル 816817-291 2,224,000 円

ProLiant DL580 Gen9 ラックマウント型 (4U) Xeon E7-8890 v4 2.20GHz 4P/96C 256GB メモリ

ホットプラグ 5SFF(2.5 型) P830i/4GB OneView 1500Wx4 RPS 対応モデル 816815-291 10,685,000 円

ProLiant DL580 Gen9 ラックマウント型 (4U) Xeon E7-4850 v4 2.10GHz 4P/64C 128GB メモリ

ホットプラグ 5SFF(2.5 型) P830i/4GB OneView 1200Wx4 RPS 対応モデル 816816-291 5,321,000 円

＊在庫限定

＊OneViewライセンス バンドルモデル

＊在庫限定

＊OneViewライセンス バンドルモデル

Xeon E7-4800 v4 プロセッサー搭載モデル

Xeon E7-8800 v4 プロセッサー搭載モデル

＊在庫限定

プロセッサー

◆最大4基搭載可能(標準搭載含む)

◆2P、3P、4P構成をサポート

◆プロセッサーを追加する際には、同じクロック周波数、

同じコア数のプロセッサーでアップグレード

◆プロセッサーを追加した場合、各プロセッサーにメモリカート リッジが最低1つ必要

◆メモリ性能向上のため、各プロセッサーに2つのメモリカート リッジ構成を推奨します。

◆プロセッサーの搭載数によって、利用可能なPCIスロット数が 制限されます。2プロセッサー構成の場合、スロット6～9の 4スロットが利用可能です。

スロット3～5の利用には3プロセッサー以上、スロット1～2 の利用には4プロセッサーの構成が必要です。

Xeon E7-4809v4 2.10GHz 1P/8C CPU KIT DL580 Gen9 816657-B21 285,000円 (税抜価格)

＊プロセッサー1個組

E7-4809 v4モデルの4P構成では2個選択が必要

ProLiant DL580 Gen9 ラックマウント型 (4U) Xeon E7-8893 v4 3.20GHz 4P/16C 256GB メモリ

ホットプラグ 5SFF(2.5 型) P830i/4GB OneView 1500Wx4 RPS 対応モデル 816814-291 10,289,000 円

＊在庫限定

＊OneViewライセンス バンドルモデル

＊高クロック周波数、少コア数のプロセッサー搭載モデル

メモリ

DL580 Gen9メモリカートリッジ(12 DIMM用) 788360-B21 90,000円 (税抜価格)

＊E7-4809 v4モデルに2個、E7-4850 v4モデルに4個、E7-8890 v4 / E7-8893 v4モデルに8個標準搭載

＊1つのメモリ カートリッジで12枚までのメモリDIMMを搭載可能

＊最大8個まで搭載可能 (4プロセッサー構成時)

＊各メモリカートリッジに最低2枚のメモリ キットが必要 (1バンク分)

＊メモリ キットは同一バンク内では、同じ型番のキットを2枚単位で増設、また、異なるバンクでは、サイズの異なるメモリ キットを混在可能

＊各プロセッサーに最低1つのメモリ カートリッジが必要、メモリ性能向上のため、2つのメモリ カートリッジ構成を推奨

◆ProLiant DL580 Gen9では、プロセッサー内にメモリコントローラーを実装し、プロセッサーあたり8チャネルのメモリ チャネルを持ちます。

つのプロセッサーにメモリ カートリッジ 個で チャネルを提供、メモリ カートリッジ 個で チャネルを提供します。

レジスタ付き DIMM (RDIMM)、1.2V 動作、PC4-2400T-R メモリ

＊E7-4809 v4モデルに4枚、E7-4850 v4モデルに8枚、

E7-8890 v4 / E7-8893 v4モデルに16枚標準搭載

＊シングルランク レジスタ付きDIMM (RDIMM) 16GB 1Rx4 PC4-2400T-Rメモリキット

805349-B21 90,000円 (税抜価格)

Load Reduced DIMM (LRDIMM)、1.2V 動作、PC4-2400T-L メモリ

＊デュアルランク レジスタ付きDIMM (RDIMM) 32GB 2Rx4 PC4-2400T-Rメモリキット

805351-B21 157,000円 (税抜価格)

＊シングルランクレジスタ付きDIMM (RDIMM) 8GB 1Rx8 PC4-2400T-Rメモリキット

805347-B21 48,000円 (税抜価格)

＊デュアルランク レジスタ付きDIMM (RDIMM) 16GB 2Rx4 PC4-2400T-Rメモリキット

836220-B21 90,000円 (税抜価格)

＊クアッドランクLoad Reduced DIMM (LRDIMM) 64GB 4Rx4 PC4-2400T-Lメモリキット

805358-B21 380,000円 (税抜価格)

Xeon E7-4800 v4 / E7-8800 v4 プロセッサー搭載モデル用(E7-4800 v3 / E7-8800 v3 用は次ページへ)

＊8ランクLoad Reduced DIMM (LRDIMM)

＊他のLRDIMMメモリ(64GB)と混在不可 128GB 8Rx4 PC4-2400U-Lメモリキット

809208-B21 1,540,000円 (税抜価格)

7 DL580 Gen9メモリカートリッジ(12 DIMM用)

788360-B21 90,000円 (税抜価格)

＊E7-4809 v3モデルに2個、E7-4850 v3モデルに4個、E7-8890 v3 / E7-8893 v3モデルに8個標準搭載

＊1つのメモリ カートリッジで12枚までのメモリDIMMを搭載可能

＊最大8個まで搭載可能 (4プロセッサー構成時)

＊各メモリ カートリッジに最低2枚のメモリ キットが必要 (1バンク分)

＊メモリキットは同一バンク内では、同じ型番のキットを2枚単位で増設、また、異なるバンクでは、サイズの異なるメモリ キットを混在可能

＊各プロセッサーに最低1つのメモリ カートリッジが必要、メモリ性能向上のため、2つのメモリ カートリッジ構成を推奨

レジスタ付き DIMM (RDIMM)、1.2V 動作、PC4-2133P-R メモリ

＊在庫限定

＊シングルランク レジスタ付きDIMM (RDIMM) 8GB 1Rx4 PC4-2133P-Rメモリキット

726718-B21 48,000円 (税抜価格)

Xeon E7-4800 v3 / E7-8800 v3 プロセッサー搭載モデル用

＊在庫限定

＊E7-4809 v3モデルに4枚、E7-4850 v3モデルに8枚、

E7-8890 v3 / E7-8893 v3モデルに16枚標準搭載

＊デュアルランク レジスタ付きDIMM (RDIMM) 16GB 2Rx4 PC4-2133P-Rメモリキット

726719-B21 90,000円 (税抜価格)

Load Reduced DIMM (LRDIMM)、1.2V 動作、PC4-2133P-L メモリ

＊デュアルランクレジスタ付きDIMM (RDIMM) 32GB 2Rx4 PC4-2133P-Rメモリキット

728629-B21 157,000円 (税抜価格)

◆ProLiant DL580 Gen9では、プロセッサー内にメモリ コントローラーを実装し、プロセッサーあたり8チャネルのメモリ チャネルを持ちます。

1つのプロセッサーにメモリ カートリッジ1個で4チャネルを提供、メモリ カートリッジ2個で8チャネルを提供します。

◆各メモリ キットは1枚のDIMMオプションです。各メモリ チャネルには、レジスタ付きDIMM(RDIMM)、またはLoad Reduced DIMM(LRDIMM)を 3枚まで実装できます。サイズの異なるメモリ キットは混在可能ですが、RDIMM、LRDIMMはシステム内で混在はできません。

◆メモリ キットは、同一のキットを2枚ずつ追加する必要があります。(メモリ カートリッジ上のメモリ枚数が偶数になる必要があります。)

◆各チャネルのDIMMは2133MT/sで動作可能です。

ただし、これは各DIMMとして動作可能な速度であり、プロセッサーのメモリ コントローラーの動作速度を超えることはありません。

◆RDIMM標準搭載のサーバーでLRDIMM使用の場合、標準搭載のメモリを取り外す必要があります。

◆最適なメモリ性能を得るには、全てのプロセッサーおよびメモリ チャネルでDIMMを均等に構成することを推奨します。

◆OSにより最大メモリ容量に制限があります。

◆巻末のメモリ構成ガイドを参照してください。

＊在庫限定

＊クアッドランクLoad Reduced DIMM (LRDIMM) 64GB 4Rx4 PC4-2133P-Lメモリキット

726724-B21 380,000円 (税抜価格)

グラフィックス コントローラー

NVIDIA Tesla M60 RAF デュアル GPU モジュールの場合

グラフィックス カード電源ケーブル キット 869724-B21 5,000円 (税抜価格)

＊高電力グラフィックス カードへの給電用2×4ピン コネクター1個付きケーブルケーブル1本のキット

＊NVIDIA Tesla M60 RAFデュアルGPUモジュール 1枚あたり本キットが1つ必要

＊PCI Expressバスより75Wの電力が供給されます。

NVIDIA Tesla M60 RAFデュアルGPUモジュール M3X67A 1,549,000円 (税抜価格)

＊在庫限定

＊PCI Express Gen3 x16、フルハイトスロット対応、フルレングス アダプター

＊16GB (GPUあたり8GB) GDDR5ビデオメモリ搭載

＊256bitメモリ インターフェイス

＊4096コア(GPUあたり2048コア)

＊消費電力：300W

＊DL580 Gen9ではPCI Express Gen2モードで動作します。

＊サーバーに搭載するメモリ容量を1TB未満にする必要があります。

＊スロット1、2、3、6、9に搭載可能

＊スロット6に搭載した場合スロット5が、スロット9に搭載した場合 スロット8が使用不可

＊2プロセッサー構成では、最大2枚、3プロセッサー構成では、最大3枚、

4プロセッサー構成では、最大4枚搭載可能

＊v4プロセッサーのみサポート

◆DL580 Gen9では高電力グラフィックカードを最大4枚まで搭載可能です。なお、搭載するカードの種類と枚数によっては、複数の電源ケーブル

キットが必要となる場合があります。次頁の接続例を参考に、必要な数を購入してください。

◆異なるグラフィックス コントローラーの混在はできません。

◆2プロセッサー構成の場合、利用可能なPCIスロットはスロット6～9の4スロットです。スロット3～5の利用には3プロセッサー以上、

スロット1～2の利用には4プロセッサーの構成が必要です。

◆グラフィックス カード電源ケーブルは、同時に6本まで使用可能です。

◆高電力グラフィックス カードを搭載する場合、電源の冗長化のため、パワーサプライの4個搭載を推奨します。

◆サーバーは高電力グラフィックス カードに給電される電力を接続されるグラフィックス カード電源ケーブルの種類によって計算します。

サーバーが必要なパワーサプライの数を正確に計算するために、グラフィックス カードに利用可能な最も給電量の小さいケーブルを使用してください。

◆Tesla GPUで仮想グラフィックス機能を利用するには、NVIDIA GRIDソフトウェアの購入が別途必要となります。

NVIDIA GRIDソフトウェアは、2018年3月よりHPEから販売が可能になりました。詳細については、弊社担当営業までお問い合わせください。

NVIDIA GRIDソフトウェアの詳細については、右記のWebサイトを参照ください。 http://www.nvidia.co.jp/object/nvidia-grid-buy-jp.html グラフィックスカード電源ケーブル キット

631660-B21 7,000円 (税抜価格)

＊高電力グラフィックス カードへの給電用ケーブル5本のキット (①：225W給電用2×3ピン コネクター1個および2×4ピン

コネクター1個付きケーブル、

②：150W給電用2×3ピン コネクター2個付きケーブル、

③：225W給電用2×3ピン コネクター3個付きケーブル、

④：150W給電用2×4ピン コネクター1個付きケーブル、

⑤：75W給電用2×3ピン コネクター1個付きケーブル各1本)

＊PCI Expressバスより75Wの電力が供給されます。

＊上記①～⑤ケーブルの接続例は、次頁の図を参照してください。

グラフィックス コントローラー オプション販売終了

＊グラフィックス カード電源ケーブル キットが必要

グラフィックス カード1～2枚の場合1個、3～4枚の場合2個 必要

NVIDIA Tesla M60 RAF デュアル GPU モジュール以外の場合

9

グラフィックス カード電源ケーブル接続例

Power daughter board 上記①の

ケーブル 接続 その2

2x4 pin 150W out

2x3 pin 75W out 75W From PCI

225W in

75W From PCI 225W Card

150W Card

上記③の ケーブル 接続 その1

75W From PCI

75W From PCI

75W From PCI

2x3 pin 75W out 225W

in

2x3 pin 75W out

Power daughter board 2x3 pin 75W out

150W Card

150W Card 150W Card 上記①の

ケーブル 接続 その1

2x4 pin 150W out

Power daughter board 2x3 pin 75W out 75W From PCI

225W in 300W Card

上記③の ケーブル 接続 その2

2x3 pin 75W out

75W From PCI

75W From PCI

2x3 pin 75W out 225W

in

2x3 pin 75W out Power daughter board 225W Card

150W Card 上記②の

ケーブル 接続 その1

2x3 pin 75W out

Power daughter board 2x3 pin 75W out

75W From PCI

150W in

75W From PCI 150W Card

150W Card 上記④の

ケーブル 接続

2x4 pin 150W out

Power daughter board 75W From PCI

150W in 225W Card

上記⑤の ケーブル 接続

2x3 pin 75W out

Power daughter board 75W From PCI

75W 150W Card in

上記②の ケーブル 接続

その2 Power daughter

board 2x3 pin 75W out 75W From PCI

150W in 2x3 pin 75W out 225W Card

DVD ドライブ

外付け USB DVD ドライブ

＊USB 2.0対応

＊ProLiantサーバーでは、最大読み出し速度8倍速相当のDVD-ROMドライブとして、

または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。

＊このドライブには書き込み機能がありますが、ProLiantサーバーでは、

読み出し機能のみサポートします。

＊バスパワー方式(別途電源不要)、USBケーブル付属 外付けUSB DVDドライブ 701498-B21 16,000円 (税抜価格)

◆DVDドライブが必要な場合は、外付けUSB DVDドライブ オプションまたはiLOの仮想ドライブをご使用ください。

11

ディスク コントローラー

標準搭載 Smart アレイ P830i コントローラー (内部接続専用)

＊ボトムドライブ ケージは標準搭載の SmartアレイP830iコントローラーのみ 接続可能

＊SmartアレイP830iコントローラーと 内部接続済み

内蔵ハードドライブ

ボトム ドライブ ケージ

トップ ドライブ ケージ用の

5 SFF ドライブバックプレーン

を搭載した場合

＊オプションの5 SFFドライブバックプレーンに 標準添付のケーブル

＊SmartアレイP830iコントローラーと

5 SFFドライブバックプレーンとの接続用ケーブル

Mini SASケーブル

2.5 SASH

2.5 SASH

2.5 SSDH

x8 Mini SAS HDコネクター

＊E7-4809 v3 / E7-4809 v4モデルに標準搭載

＊12Gb SAS / 6Gb SATA対応

＊内部x8 Mini SAS HDポート×2

＊内蔵HDD / SSDを10台まで接続可能

＊2GBフラッシュ バックアップ式 リード/ライトキャッシュ (フラッシュバック駆動用としてキャパシターを使用)

＊最大64論理ドライブをサポート

＊RAID 0、1、1+0、5、5+0、6、6+0、1 ADM、10 ADM、 オンライン スペアをサポート

＊標準でSmartキャッシュに対応

＊Secure Encryptionに対応

◆1つのドライブケージに接続するコントローラーは1つになります。(SmartアレイP830iコントローラーは標準のドライブ ケージに接続済み)

◆SmartアレイコントローラーのFBWCのキャパシターまたはバッテリーは、DL580 Gen9本体には合計4個まで搭載可能です。

(FBWCはコントローラーあたり1個)

◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る

コントローラーベースのソリューションです。

Smartキャッシュは、以下の制限があります。

・SmartアレイあたりSmartキャッシュのサイズは1TBまで

・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで

Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache

◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要

◆RAID 1 ADM(Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。

◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの必要台数は6台)

◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)

◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)

＊E7-4850 v3 / E7-8890 v3 / E7-8893 v3 /

E7-4850 v4 / E7-8890 v4 / E7-8893 v4モデルに標準搭載

＊12Gb SAS / 6Gb SATA対応

＊内部x8 Mini SAS HDポート×2

＊内蔵HDD / SSDを10台まで接続可能

＊4GBフラッシュ バックアップ式 リード/ライトキャッシュ (フラッシュバック駆動用としてバッテリーを使用)

＊最大64論理ドライブをサポート

＊RAID 0、1、1+0、5、5+0、6、6+0、1 ADM、10 ADM、 オンライン スペアをサポート

＊標準でSmartキャッシュに対応

＊Secure Encryptionに対応

SmartアレイP830i/2GB FBWCコントローラー

SmartアレイP830i/4GB FBWCコントローラー

＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)

＊暗号化対象のサーバー1台につき1ライセンス必要

＊Secure Encryptionに対応させるには、Smartアレイ P430 / P431 / P830i / P830コントローラーまたは シンプルRAIDモード動作のH240 / H241 Smart ホスト バス アダプターを使用する必要があります。

＊Secure Encryptionライセンスの販売については、

別途お問い合わせください。

Secure Encryptionライセンス

Smart アレイ P830 コントローラー ( 内部接続専用、コントローラーを分ける場合 )

◆2プロセッサー構成の場合、利用可能なPCIスロットはスロット6～9の4スロットです。スロット3～5の利用には3プロセッサー以上、

スロット1～2の利用には4プロセッサーの構成が必要です。

◆Smartアレイ コントローラーのFBWCのキャパシターまたはバッテリーは、DL580 Gen9本体には合計4個まで搭載可能です。

(FBWCはコントローラーあたり1個)

◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る コントローラーベースのソリューションです。

Smartキャッシュは、以下の制限があります。

・SmartアレイあたりSmartキャッシュのサイズは1TBまで

・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで

Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache

◆RAID 1 ADM(Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。

◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの必要台数は6台)

◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)

◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)

＊在庫限定

＊PCI Express Gen3 x8モード、

フルハイト x8コネクター対応、ハーフレングスアダプター

＊12Gb SAS / 6Gb SATA対応

＊内部x8 Mini SAS HDコネクター×2

＊内蔵HDD / SSDを5台まで接続可能 (DL580 Gen9の場合)

＊4GBフラッシュ バックアップ式リード/ライトキャッシュ (フラッシュバック駆動用としてバッテリーを使用)

＊最大64論理ドライブをサポート

＊RAID 0、1、1+0、5、5+0、6、6+0、1 ADM、10 ADM、

オンライン スペアをサポート

＊標準でSmartキャッシュに対応

＊Secure Encryptionに対応

内蔵ハードドライブ

＊SmartアレイP430 / P830コントローラーと オプションの5 SFFドライブバックプレーン (トップ ドライブケージ)との接続に1つ必要

2.5 SASH

2.5 SASH

2.5 SSDH

x8 Mini SAS HDコネクター

SASケーブルキット 748916-B21 11,000円 (税抜価格)

＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)

＊暗号化対象のサーバー1台につき1ライセンス必要

＊Secure Encryptionに対応させるには、SmartアレイP430 / P431 / P830i / P830コントローラーまたは シンプルRAIDモード動作のH240 / H241 Smartホスト バスアダプターを使用する必要があります。

＊Secure Encryptionライセンスの販売については、別途お問い合わせください。

Secure Encryptionライセンス SmartアレイP830/4GB FBWCコントローラー

698533-B21 184,000円 (税抜価格)

13

Smart アレイ P431 / 4GB FBWC コントローラー ( 外部接続専用 )

SmartアレイP431/4GB FBWCコントローラー 698532-B21 147,000円 (税抜価格)

単体テープ ドライブ編、

テープ オートローダー

/ライブラリ編 SFF8644

H H

SAS

H H

SAS ディスク エンクロージャー編

(D3x00)

＊在庫限定

＊PCI Express Gen3 x8モード、

ロープロファイル/フルハイトx8コネクター対応、ハーフレングスアダプター

＊12Gb SAS / 6Gb SATA対応

＊外部x4 MiniSAS HDポート(SFF8644)×2

＊外部SASテープドライブをサポート

＊4GBフラッシュバック式 リード/ライト キャッシュ (フラッシュバック駆動用としてバッテリーを使用)

＊最大64論理ドライブをサポート

＊D2x00 / D3x00 / D6000接続の場合、ディスク エンクロージャーのドライブ毎に サーバーにローカルディスクとしてアサインされ、SmartアレイP431 コントローラーがRAID機能を提供します。

＊D2x00 / D6000接続の場合、6Gb SAS動作となります。

＊標準でRAID 0、1、1+0、5、5+0、6、6+0、1 ADM、10 ADM、オンライン スペアをサポート

＊D2x00 / D3x00のデュアル ドメイン接続に対応

＊オプションのライセンスでSmartキャッシュに対応

＊Secure Encryptionに対応

SFF8644

◆2プロセッサー構成の場合、利用可能なPCIスロットはスロット6～9の4スロットです。スロット3～5の利用には3プロセッサー以上、

スロット1～2の利用には4プロセッサーの構成が必要です。

◆SmartアレイP431とD2x00を接続する場合、D2x00のI/Oモジュールのファームウェアを0149以降にする必要があります。

◆SmartアレイコントローラーのFBWCのキャパシターまたはバッテリーは、DL580 Gen9本体には合計4個まで搭載可能です。(FBWCはコントロー

ラーあたり1個)

◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る

コントローラーベースのソリューションです。

Smartキャッシュは、以下の制限があります。

・SmartアレイあたりSmartキャッシュのサイズは1TBまで

・1 Smartキャッシュボリュームに割り当てられる最大サイズは1TBまで

Smartキャッシュの機能の詳細については、右記Webサイトを参照ください。 http://www.hpe.com/jp/smartcache

◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要

◆RAID 1 ADM(Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。

◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの必要台数は6台)

◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)

◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)

LTO SAS LTO SAS LTO SAS

＊Smartキャッシュに対応するためのオプション

1台のサーバー内の複数のコントローラーで、Smartキャッシュ ライセンスの機能を利用する場合、1ライセンスで可能

＊1年間の24x7テクニカル サポートが含まれています。

2年目以降については別途期間延長のテクニカル サポート製品を購入してください。

Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)

D7S26A 29,000円 (税抜価格)

＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)

＊暗号化対象のサーバー1台につき1ライセンス必要

＊Secure Encryptionに対応させるには、SmartアレイP430 / P431 / P830i / P830コントローラーまたは シンプルRAIDモード動作のH240 / H241 Smartホスト バスアダプターを使用する必要があります。

＊Secure Encryptionライセンスの販売については、別途お問い合わせください。

Secure Encryptionライセンス

SAS ホスト バス アダプター

H240 Smart ホスト バス アダプター (内部接続専用、コントローラーを分ける場合)

◆2プロセッサー構成の場合、利用可能なPCIスロットはスロット6～9の4スロットです。スロット3～5の利用には3プロセッサー以上、

スロット1～2の利用には4プロセッサーの構成が必要です。

◆H240 / H241 Smartホスト バスアダプターはRAIDコントローラーとして機能するシンプルRAIDモードとSASホスト バスアダプターとして機能 するホスト バス アダプター モードをSmart Storage Administratorにより選択可能です。

◆キャッシュ非搭載のため、処理性能を重視する場合はSmartアレイPシリーズを推奨します。

◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要

＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングス アダプター

＊12Gb SAS / 6Gb SATA対応

＊内部x4 MiniSASポート×2

＊内蔵HDD / SSDを5台まで接続可能 (DL580 Gen9の場合)

＊最大64論理ドライブをサポート

＊標準でRAID 0、1、1+0、5、オンライン スペアをサポート

＊シンプルRAIDモードとホストバス アダプターモードを選択可能

＊Secure Encryptionに対応

内蔵ハードドライブ

＊H240 Smartホスト バスアダプターと オプションの5 SFFドライブバックプレーン (トップ ドライブケージ)との接続に1つ必要

2.5 SASH

2.5 SASH

2.5 SSDH

SFF8087

DL580 Gen9 HBA用

SASケーブルキット

805356-B21 8,000円 (税抜価格)

＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)

＊暗号化対象のサーバー1台につき1ライセンス必要

＊Secure Encryptionに対応させるには、SmartアレイP430 / P431 / P830i / P830コントローラーまたは シンプルRAIDモード動作のH240 / H241 Smartホスト バスアダプターを使用する必要があります。

＊Secure Encryptionライセンスの販売については、別途お問い合わせください。

Secure Encryptionライセンス H240 Smartホスト バス アダプター

726907-B21 41,000円 (税抜価格)

15

H241 Smart ホスト バス アダプター ( 外部接続専用 )

＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングス アダプター

＊12Gb SAS / 6Gb SATA対応

＊外部x4 MiniSAS HDコネクター(SFF8644)×2

＊外部SASテープドライブをサポート

＊MSA 1040 SAS / MSA 2040 SAS / MSA 2050 SASモデル接続の場合、RAID機能は MSA 1040 / 2040 / 2050側で提供

＊最大64論理ドライブをサポート

＊D2x00 / D6000接続の場合、6Gb SAS動作となります。

＊標準でRAID 0、1、1+0、5、オンライン スペアをサポート

＊シンプルRAIDモードとホスト バスアダプター モードを選択可能

＊Secure Encryptionに対応

◆2プロセッサー構成の場合、利用可能なPCIスロットはスロット6～9の4スロットです。スロット3～5の利用には3プロセッサー以上、

スロット1～2の利用には4プロセッサーの構成が必要です。

◆H240 / H241 Smartホスト バスアダプターはRAIDコントローラーとして機能するシンプルRAIDモードとSASホストバスアダプターとして機能 するホスト バス アダプター モードをSmart Storage Administratorにより選択可能です。

◆キャッシュ非搭載のため、処理性能を重視する場合はSmartアレイPシリーズを推奨します。

◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要

単体テープ ドライブ編、

テープ オートローダー

/ライブラリ編 SFF8644

H H

SAS

H H

SAS ディスク エンクロージャー編

(D3x00 / D6020)、

ストレージ製品 システム構成図

MSA 2050

SFF8644

LTO SAS LTO SAS LTO SAS

＊ドライブを暗号化するためのオプション (セキュア暗号化ライセンス)

＊暗号化対象のサーバー1台につき1ライセンス必要

＊Secure Encryptionに対応させるには、SmartアレイP430 / P431 / P830i / P830コントローラーまたは シンプルRAIDモード動作のH240 / H241 Smartホスト バスアダプターを使用する必要があります。

＊Secure Encryptionライセンスの販売については、別途お問い合わせください。

Secure Encryptionライセンス H241 Smartホスト バス アダプター

726911-B21 41,000円 (税抜価格)

ハードドライブ

＊標準搭載(ボトム ドライブケージ)

＊ホットプラグ対応スマートキャリア SFF(2.5インチ)SAS HDDとSAS / SATAの SSDを5台搭載可能

＊標準搭載のSmartアレイP830iコントローラー 接続専用(接続済)

ホットプラグ対応 SC SFF SAS / SATAドライブ ケージ

＊トップ ドライブ ケージにSFFホットプラグ対応 HDD / SSDを5台搭載可能にするオプション

＊ホットプラグ対応スマートキャリアSFF(2.5インチ) SAS HDDとSAS / SATAのSSDを6台以上搭載する 場合に必要

＊SmartアレイP830iコントローラー接続用の SASケーブル1本標準添付

＊DL580 Gen9 5xNVMe Expressベイキットとの 併用はできません。

Smartアレイ P830i コントローラー 接続

Smartアレイ P430 / P830 コントローラー、

H240 Smartホスト バス アダプター 接続

5 SFFドライブバックプレーン

739405-B21 48,000円 (税抜価格)

SFF(2.5”)SAS接続 ハードディスクドライブ 次頁の表を参照

SFF(2.5”)SAS接続 ソリッドステートドライブ 次々頁の表を参照

SFF(2.5”)SATA接続 ソリッドステートドライブ 3頁先の表を参照

HDD 用ブランク パネル

SFF(2.5")HDDベイ用ブランクパネル 666987-B21 1,000円 (税抜価格)

＊全モデルに4個標準搭載済み

オプションの5 SFFドライブバックプレーンには5個標準添付

＊ドライブベイの空きスロットを塞ぐためのオプション

(ディスクレスなど搭載ディスクが少ない構成で、ドライブ ベイに

空きがある場合には、必ずブランクパネルで空きスロットを塞いで ください。)

◆ProLiant Gen9サーバーのSmartアレイコントローラーでは、Smart Storage Administratorに含まれるSmartSSD Wear Gaugeユーティリティにて 定期的にSSDの保証使用量をご確認ください。

◆SAS HDD、SAS SSD、SATA SSDの混在は可能です。ただし、同じアレイグループ内ではSAS HDD、SAS SSD、SATA SSDの混在はできません。

◆512e対応ドライブは、密度と信頼性の向上のため、物理フォーマットが512 Byteセクターのドライブから4KiBセクターのドライブに移行していく 業界において、物理4KiBセクターでありながら、4KiBブロック アクセスのほか、エミュレーションによる512 Byteブロックアクセスを可能にし、

下位互換性を有するドライブです。(Advanced Format Disk)

◆512e対応ドライブをサポートするOSは以下になります。

・サポートOS：Windows Server 2012, 2012 R2, 2016 (Hyper-Vを含む)、Red Hat Enterprise Linux 6.6以降、Red Hat Enterprise Linux 7.1以降、

SUSE Linux Enterprise Server 11 SP3以降、SUSE Linux Enterprise Server 12以降、VMware vSphere 6.5以降

◆512e対応ドライブの最適な性能(4KiBネイティブ アクセス)を得るには、VMware vSphere 6.5を除いた上記OS、SmartアレイP830i / P430 / P830 コントローラーを使用し、ファームウェア/ツールのバージョンを以下にする必要があります。

コントローラー ファームウェア：1.50以降 ツール：Smart Storage Administrator 1.60以降

◆512e対応ドライブは、4KiBネイティブ アクセスでブートするには、UEFIモードと64bitのOSが必要です。

◆製品名にDSとあるドライブは、HPE独自の技術となる、ファームウェアの改ざんやウィルスの混入など外部からの攻撃を防止するための電子署名 付きファームウェアDigitally Signed Firmware (DS) を実装し、セキュリティ機能が強化されたドライブです。

◆Secure Encryptionを使用してドライブを暗号化するには、SmartアレイP830i / P430 / P830コントローラーまたはシンプルRAIDモード動作の H240 Smartホスト バスアダプターと、Secure Encryptionライセンスが必要です。

Secure Encryptionライセンスの販売については、別途お問い合わせください。

◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、SATA HDD、

RI SSDは利用頻度の少ないデータの一時保存用、ディスク バックアップ用として設計されています。システムの用途、使用環境に応じて、

適切なドライブの規格を選定いただくことをお勧めします。SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASのI/Fの特徴、HDDと SSDの特徴、SSDの種類と特徴については、下記Webサイト「内蔵ストレージ」を参照ください。

https://h50146.www5.hpe.com/products/servers/proliant/storage/diskstorage.html

◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後のリビルドに長時間を要します。その間冗長性が失われますので、特にSATA HDD利用時 はHDD 2本の障害にも対応するRAID 6 (ADG)でのご利用を強く推奨します。

◆7.2krpm SAS HDDの標準保証は、システムの標準保証期間にかかわらず1年間となります。また、SSDの標準保証期間は、3年間または保証使用量に 達したときのいずれか早い方となります。

◆SSDにおけるドライブ選定に必要な保証使用量、性能値などの情報は、下記Webサイト「SSD仕様比較表」を参照ください。

http://h50146.www5.hpe.com/products/servers/proliant/system_pdf/ssd_spec.xlsx

17

製品型番 製品名 税抜価格 備考

2.5 インチ(SFF) ホットプラグ 12Gb SAS ハードディスクドライブ

872475-B21 300GB 10krpm SC 2.5型12G SAS DSハードディスクドライブ 63,000円 870753-B21 300GB 15krpm SC 2.5型12G SAS DSハードディスクドライブ 98,000円 872477-B21 600GB 10krpm SC 2.5型12G SAS DSハードディスクドライブ 104,000円 870757-B21 600GB 15krpm SC 2.5型12G SAS DSハードディスクドライブ 187,000円 870759-B21 900GB 15krpm SC 2.5型12G SAS DSハードディスクドライブ 211,000円 832514-B21 1TB 7.2krpm SC 2.5型12G SAS DSハードディスクドライブ 87,000円

＊標準パーツ保証1年

＊SATA HDD同様のノン・ミッション クリティカルな使用用途を推奨 872479-B21 1.2TB 10krpm SC 2.5型12G SAS DSハードディスクドライブ 168,000円

2.5 インチ(SFF) ホットプラグ 12Gb SAS 512e 対応 ハードディスクドライブ

870765-B21 900GB 15krpm SC 2.5型12G SAS 512e DSハードディスクドライブ 211,000円 765464-B21 1TB 7.2krpm SC 2.5型12G SAS 512e DSハードディスクドライブ 87,000円

＊標準パーツ保証1年

＊SATA HDD同様のノン・ミッション クリティカルな使用用途を推奨 872481-B21 1.8TB 10krpm SC 2.5型12G SAS 512e DSハードディスクドライブ 248,000円

765466-B21 2TB 7.2krpm SC 2.5型12G SAS 512e DSハードディスクドライブ 168,000円

＊標準パーツ保証1年

＊SATA HDD同様のノン・ミッション クリティカルな使用用途を推奨 881457-B21 2.4TB 10krpm SC 2.5型12G SAS 512e DSハードディスクドライブ 280,000円

＊グレー色は在庫限定

SFF モデル用 SAS ドライブ

製品型番 製品名 税抜価格 備考

2.5 インチ(SFF) ホットプラグ 12Gb SAS WI SSD

873351-B21 400GB WI SC 2.5型12G SAS DSソリッドステートドライブ 330,000円 873355-B21 800GB WI SC 2.5型12G SAS DSソリッドステートドライブ 628,000円 873357-B21 1.6TB WI SC 2.5型12G SAS DSソリッドステートドライブ 1,240,000円

2.5 インチ(SFF) ホットプラグ 12Gb SAS MU SSD

872374-B21 400GB MU SC 2.5型12G SAS DSソリッドステートドライブ 229,000円 872376-B21 800GB MU SC 2.5型12G SAS DSソリッドステートドライブ 442,000円 872382-B21 1.6TB MU SC 2.5型12G SAS DSソリッドステートドライブ 802,000円 872386-B21 3.2TB MU SC 2.5型12G SAS DSソリッドステートドライブ 1,603,000円

2.5 インチ(SFF) ホットプラグ 12Gb SAS RI SSD

875311-B21 480GB RI SC 2.5型12G SAS DSソリッドステートドライブ 188,000円 872390-B21 960GB RI SC 2.5型12G SAS DSソリッドステートドライブ 332,000円 872392-B21 1.92TB RI SC 2.5型12G SAS DSソリッドステートドライブ 557,000円 875326-B21 1.92TB RI SC 2.5型12G SAS DSソリッドステートドライブ 674,000円 872394-B21 3.84TB RI SC 2.5型12G SAS DSソリッドステートドライブ 1,100,000円

＊グレー色は在庫限定

SFF モデル用 SAS ドライブ ( 続き )

◆SSDにおけるドライブ選定に必要な保証使用量、性能値などの情報は、下記Webサイト「SSD仕様比較表」を参照ください。

http://h50146.www5.hpe.com/products/servers/proliant/system_pdf/ssd_spec.xlsx

19

製品型番 製品名 税抜価格 備考

2.5 インチ(SFF) ホットプラグ 6Gb SATA MU SSD

875483-B21 240GB MU SC 2.5型6G SATA DSソリッドステートドライブ 77,000円 872344-B21 480GB MU SC 2.5型6G SATA DSソリッドステートドライブ 138,000円 875470-B21 480GB MU SC 2.5型6G SATA DSソリッドステートドライブ 141,000円 872348-B21 960GB MU SC 2.5型6G SATA DSソリッドステートドライブ 259,000円 875474-B21 960GB MU SC 2.5型6G SATA DSソリッドステートドライブ 267,000円 875478-B21 1.92TB MU SC 2.5型6G SATA DSソリッドステートドライブ 502,000円 P00896-B21 3.84TB MU SC 2.5型6G SATA DSソリッドステートドライブ 751,000円

2.5 インチ(SFF) ホットプラグ 6Gb SATA RI SSD

868814-B21 240GB RI SC 2.5型6G SATA DSソリッドステートドライブ 64,000円 875503-B21 240GB RI SC 2.5型6G SATA DSソリッドステートドライブ 68,000円 877740-B21 240GB RI SC 2.5型6G SATA DSソリッドステートドライブ 63,000円 P04556-B21 240GB RI SC 2.5型6G SATA DSソリッドステートドライブ 66,000円 875509-B21 480GB RI SC 2.5型6G SATA DSソリッドステートドライブ 110,000円 868818-B21 480GB RI SC 2.5型6G SATA DSソリッドステートドライブ 123,000円 877746-B21 480GB RI SC 2.5型6G SATA DSソリッドステートドライブ 102,000円 P04560-B21 480GB RI SC 2.5型6G SATA DSソリッドステートドライブ 125,000円 P06194-B21 480GB RI SC 2.5型6G SATA DSソリッドステートドライブ 97,000円 875511-B21 960GB RI SC 2.5型6G SATA DSソリッドステートドライブ 193,000円 868822-B21 960GB RI SC 2.5型6G SATA DSソリッドステートドライブ 234,000円 P04564-B21 960GB RI SC 2.5型6G SATA DSソリッドステートドライブ 201,000円 P06196-B21 960GB RI SC 2.5型6G SATA DSソリッドステートドライブ 175,000円 875513-B21 1.92TB RI SC 2.5型6G SATA DSソリッドステートドライブ 361,000円 868826-B21 1.92TB RI SC 2.5型6G SATA DSソリッドステートドライブ 443,000円 877758-B21 1.92TB RI SC 2.5型6G SATA DSソリッドステートドライブ 377,000円 P04566-B21 1.92TB RI SC 2.5型6G SATA DSソリッドステートドライブ 359,000円 P06198-B21 1.92TB RI SC 2.5型6G SATA DSソリッドステートドライブ 345,000円 P04570-B21 3.84TB RI SC 2.5型6G SATA DSソリッドステートドライブ 721,000円 P06200-B21 3.84TB RI SC 2.5型6G SATA DSソリッドステートドライブ 665,000円

＊グレー色は在庫限定

SFF モデル用 SATA ドライブ

◆SSDにおけるドライブ選定に必要な保証使用量、性能値などの情報は、下記Webサイト「SSD仕様比較表」を参照ください。

http://h50146.www5.hpe.com/products/servers/proliant/system_pdf/ssd_spec.xlsx

NVMe ドライブ

＊トップ ドライブ ケージにスマートキャリア2 SFF (2.5インチ) NVMeドライブを5台搭載可能に するオプション

＊ExpressベイバックプレーンとPCI Expressブリッジ カードのキット

＊PCI Expressブリッジカードは、スロット1、2、3、6、 9に搭載可能

＊5 SFFドライブバックプレーンとの併用はできません。

PCI Express 接続

DL580 Gen9 5xNVMe Expressベイキット 788359-B21 165,000円 (税抜価格)

◆2プロセッサー構成の場合、利用可能なPCIスロットはスロット6～9の4スロットです。スロット3～5の利用には3プロセッサー以上、

スロット1～2の利用には4プロセッサーの構成が必要です。

◆SC2 2.5型NVMeドライブは、Expressベイのスロットでのみサポートされます。

◆Expressベイキットには、ドライブブランクパネルが5個標準添付されます。正しい通気を保つため、ドライブベイの空きスロットは、必ずブランク

パネルで空きスロットを塞いでください。

◆NVMeドライブのExpressベイのスロットへの着脱においては、ホットプラグ増設に対応し、ドライブ電源ボタンによる脱着が可能です。

◆ExpressベイおよびNVMeドライブは、ハードウェアRAIDには対応しておりません。

◆OS Diskとしては使用できません。

◆OS上でのソフトウェアRAIDをサポート

◆NVMeドライブのサポートするOSは、以下になります。

・サポートOS：Windows Server 2012 R2、Windows Server 2016、Red Hat Enterprise Linux x64 6.6以降, 7.1以降、

SUSE Linux Enterprise Server x64 12以降、VMWare vSphere 6.0 U1以降

◆製品名にDSとあるドライブは、HPE独自の技術となる、ファームウェアの改ざんやウィルスの混入など外部からの攻撃を防止するための電子署名 付きファームウェアDigitally Signed Firmware (DS) を実装し、セキュリティ機能が強化されたドライブです。

◆SSD (M.2を含む)、NVMeドライブ、PCIeワークロード アクセラレータは、書き込み耐久性(RI / MU / WI)により、様々なストレージ用途に対応可能 です。システムの用途、アプリケーションに応じて、適切な半導体ストレージを選定いただくことをお勧めします。SSD、NVMeドライブ、

PCIeワークロード アクセラレータの種類と特徴については、下記Webサイト「内蔵ストレージ」を参照ください。

https://h50146.www5.hpe.com/products/servers/proliant/storage/diskstorage.html

◆NVMeドライブの標準保証期間は、システムの標準保証期間にかかわらず、3年間または保証使用量に達した時のいずれか早い方となります。

◆NVMeドライブやSSDにおけるドライブ選定に必要な保証使用量、性能値などの情報は、下記Webサイト「SSD仕様比較表」を参照ください。

http://h50146.www5.hpe.com/products/servers/proliant/system_pdf/ssd_spec.xlsx

製品型番 製品名 税抜価格 備考

SC2 2.5 型 NVMe ドライブ WI シリーズ

878014-B21 375GB WI SC2 2.5型NVMe DSドライブ 625,000円 ＊インテルOptane SSD DC P4800X

SC2 2.5 型 NVMe ドライブ MU シリーズ

875593-B21 400GB MU SC2 2.5型NVMe DSドライブ 174,000円

875595-B21 800GB MU SC2 2.5型NVMe DSドライブ 298,000円

875597-B21 1.6TB MU SC2 2.5型NVMe DSドライブ 565,000円

SC2 2.5 型 NVMe ドライブ RI シリーズ

875587-B21 480GB RI SC2 2.5型NVMe DSドライブ 174,000円

875589-B21 960GB RI SC2 2.5型NVMe DSドライブ 298,000円

875591-B21 1.92TB RI SC2 2.5型NVMe DSドライブ 565,000円

＊グレー色は在庫限定

NVMe ドライブ

SC2 2.5型NVMeドライブ 下表を参照

NVMe 2.5

21

ワークロード アクセラレータ

◆2プロセッサー構成の場合、利用可能なPCIスロットはスロット6～9の4スロットです。スロット3～5の利用には3プロセッサー以上、

スロット1～2の利用には4プロセッサーの構成が必要です。

◆NVMe PCIeカードはPCI Expressスロット直接接続となります。

◆NVMe PCIeカードのサポートするOSは、以下になります。

・サポートOS：Windows Server 2012 R2、Windows Server 2016、Red Hat Enterprise Linux x64 6.6以降, 7.1以降、

SUSE Linux Enterprise Server x64 12以降、VMWare vSphere 6.0 U1以降

◆OS Diskとしては使用できません。

◆OS上でのソフトウェアRAIDをサポート

◆製品名にDSとあるNVMe PCIeカードは、HPE独自の技術となる、ファームウェアの改ざんやウィルスの混入など外部からの攻撃を防止するための 電子署名付きファームウェアDigitally Signed Firmware (DS) を実装し、セキュリティ機能が強化されたPCIeワークロード アクセラレータです。

◆SSD (M.2を含む)、NVMeドライブ、PCIeワークロードアクセラレータは、書き込み耐久性(RI / MU / WI)により、様々なストレージ用途に対応可能 です。システムの用途、アプリケーションに応じて、適切な半導体ストレージを選定いただくことをお勧めします。SSD、NVMeドライブ、

PCIeワークロードアクセラレータの種類と特徴については、下記Webサイト「内蔵ストレージ」を参照ください。

https://h50146.www5.hpe.com/products/servers/proliant/storage/diskstorage.html

◆NVMe PCIeカードの標準保証期間は、システムの標準保証期間にかかわらず、3年間または保証使用量に達した時のいずれか早い方となります。

◆サーバー本体用のハードウェア保守サービスは、原則、サーバー本体に内蔵されるオプションを保守範囲としておりますが、NVMe PCIeカード、

ワークロードアクセラレータについては、サーバー本体用とは別にワークロードアクセラレータ用のハードウェア保守サービスが必要となります。

原則、サーバー本体と同等のサービスレベルを持つワークロード アクセラレータ用ハードウェア保守サービスを別途購入ください。

◆NVMe PCIeカードやSSDにおけるドライブ選定に必要な保証使用量、性能値などの情報は、下記Webサイト「SSD仕様比較表」を参照ください。

http://h50146.www5.hpe.com/products/servers/proliant/system_pdf/ssd_spec.xlsx

PCI Express 接続 NVMe PCIe カード WI シリーズ (半導体ストレージ)

750GB WI NVMe DS PCIe x4カード 878038-B21 1,250,000円 (税抜価格)

＊PCI Express Gen3 x4モード、ロープロファイル/フルハイトx4コネクター対応、ハーフレングス アダプター

＊インテルOptane SSD DC P4800X

FlexibleLOM アダプター (Ethernet)

＊10GbE SFP+ ネットワーク アダプターと 10GbE コンバージド ネットワーク アダプター(CNA)に ついては、次頁以降を参照してください。

1GbE ネットワーク アダプター

＊E7-4809 v3 / E7-4809 v4モデルに標準搭載

＊PCI Express Gen2 x4、FlexibleLOMアダプター

＊Broadcom製コントローラー(BCM5719)搭載

RJ-45 コネクター

◆FlexibleLOMアダプターとは、システムボード内蔵(オンボード)NICが、選択/変更可能となったアダプターです。

FlexibleLOMアダプターは1枚搭載が必要です。(標準搭載を含み、最大1枚)

HPE Networking 製品カタログ Ethernet 1Gb 4ポート

331FLRネットワーク アダプター

629135-B22 42,000円 (税抜価格)

イーサネット(10Base-T, 100Base-TX, 1000Base-T×4)

＊PCI Express Gen2 x4、FlexibleLOMアダプター

＊インテル製コントローラー(Intel Ethernet I350)搭載

RJ-45 コネクター Ethernet 1Gb 4ポート

366FLRネットワーク アダプター 665240-B21 34,000円 (税抜価格)

10GbE ネットワーク アダプター

イーサネット

(10GBase-T, 1000Base-T×2) RJ-45

コネクター

＊PCI Express Gen2 x8、FlexibleLOMアダプター

＊インテル製コントローラー(Intel X540)搭載

＊SR-IOVに対応

＊10Gb転送には、Cat 6以上のツイストペアケーブルが必要(Cat 6A以上を推奨)

Cat 6ツイストペアケーブルで接続する場合の最大距離は30メートル

Cat 6Aツイストペアケーブルで接続する場合の最大距離は100メートル

Ethernet 10Gb 2ポート 561FLR-Tネットワーク アダプター

700699-B21 100,000円 (税抜価格)

イーサネット

(10GBase-T, 1000Base-T×2) RJ-45

コネクター

＊PCI Express Gen2 x8、FlexibleLOMアダプター

＊QLogic製コントローラー(BCM57810S)搭載

＊TOE、SR-IOV、GENEVE、VXLAN、NVGREに対応

＊10Gb転送には、Cat 6以上のツイストペアケーブルが必要(Cat 6A以上を推奨)

Cat 6ツイストペアケーブルで接続する場合の最大距離は30メートル

Cat 6Aツイストペアケーブルで接続する場合の最大距離は100メートル

FlexFabric 10Gb 2ポート 533FLR-Tネットワーク アダプター

700759-B21 81,000円 (税抜価格)

23

FlexibleLOM スロット用ネットワーク アダプター ( 続き )

10GbE SFP+ネットワーク アダプター

イーサネット (10GbE SFP+×2)

＊PCI Express Gen2 x8、FlexibleLOMアダプター

＊インテル製コントローラー(Intel 82599)搭載

＊デュアル ポート(10GbE SFP+ 銅線ケーブル接続、または10GBase-SR/LR)

＊SR-IOVに対応

Ethernet 10Gb 2ポート 560FLR-SFP+ ネットワークアダプター

665243-B21 67,000円 (税抜価格)

DACケーブルと トランシーバー SFP+

コネクター

イーサネット (10GbE SFP+×2)

＊PCI Express Gen3 x8、FlexibleLOMアダプター

＊インテル製コントローラー(Intel X710)搭載

＊デュアルポート(10GbE SFP+ 銅線ケーブル接続、または10GBase-SR/LR)

＊SR-IOVに対応

Ethernet 10Gb 2ポート 562FLR-SFP+ ネットワーク アダプター

727054-B21 97,000円 ₍税抜価格)

SFP+

コネクター

◆FlexibleLOMアダプターとは、システムボード内蔵(オンボード)NICが、選択/変更可能となったアダプターです。

FlexibleLOMアダプターは1枚搭載が必要です。(標準搭載を含み、最大1枚)

◆10GbE SFP+ 銅線ケーブルおよびトランシーバーは、DACケーブルとトランシーバーの項目を参照してください。

イーサネット (10GbE SFP+×2)

＊PCI Express Gen3 x8、FlexibleLOMアダプター

＊Mellanox製コントローラー(Connect X-3 Pro)搭載

＊デュアル ポート(10GbE SFP+ 銅線ケーブル接続、または10GBase-SR)

＊SR-IOV、VXLAN、NVGRE、RoCEに対応 Ethernet 10Gb 2ポート 546FLR-SFP+ ネットワークアダプター

779799-B21 92,000円 (税抜価格)

SFP+

コネクター
