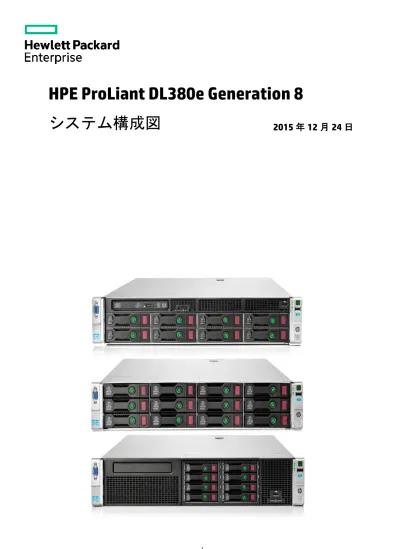

システム構成図 2015 年 12 月 24 日
OVERVIEW
・標準構成 (BTO)モデルとフルカスタマイズ CTO (注文仕様生産)モデル ... 3
・仕様一覧 (共通仕様) ... 4
・仕様一覧 (モデル固有仕様) ... 5
構成ツリー ・ProLiant 本体 ... 6
・プロセッサー ... 6
・メモリ ... 7
・ DVD ドライブ (内蔵/外付け) ... 9
・PCI ライザー オプション ... 10
・アレイ コントローラー ... 11
・SAS ホスト バス アダプター ... 23
・ハードドライブ (SFF 2.5 インチ) ... 24
・ハードドライブ (アクセラレータ) ... 27
・SCSI ホスト バス アダプター ... 28
・ネットワーク アダプター ... 29
・10GbE SFP+ ネットワーク アダプター用オプション ... 32
・ファイバーチャネル ホスト バス アダプター ... 33
・コンバージド ネットワーク アダプター (CNA) ... 35
・サーバー マネージメント ... 36
・サーバーOS ... 39
・USB / SD ... 41
・電源 ... 42
・ラック オプション ... 44
・HP Care Pack サービス ... 45
System View ・前面／背面図 ... 51
・拡張スロット仕様 ... 53
・ブロック図 ... 54
メモリ ガイド ・メモリ構成ガイド ... 59
・各モデル メモリ構成チャート ... 60
CTO モデル用オプション リスト ... 67
標準構成(BTO)モデルとフルカスタマイズ CTO(注文仕様生産)モデル
特定のプロセッサーとメモリが標準搭載されている標準構成(BTO)モデルを本システム構成図で取り扱います。
フルカスタマイズ CTO(注文仕様生産) モデルではベース シャーシに、プロセッサー、メモリなどを含めた内部オプションを、はじめから 柔軟な組み合わせで選択し構成できます。以下に標準構成モデルと注文仕様生産モデルの相違点を記載します。
標準構成(BTO)モデル(本システム構成図)
・プロセッサー ：インテルXeonプロセッサー E5-2403 / E5-2407 / E5-2420 / E5-2440 / E5-2470 / E5-2403 v2 / E5-2407 v2 / E5-2420 v2 / E5-2440 v2 / E5-2470 v2モデル
標準で1プロセッサー構成
・メモリ ：モデルごとに標準搭載メモリが異なります。標準4GB / 8GB / 12GBモデル依存 (すべてRDIMM、詳細DIMM構成は仕様表およびメモリの項目参照)
・ハード ：標準 ディスクレス
ドライブ 4LFFモデルは3.5インチ型(LFF)ホットプラグ対応SATAのHDD / SSDを4台搭載可能、オプションで最大6台搭載可能 8LFFモデルは3.5インチ型(LFF)ホットプラグ対応SAS / SATAのHDD / SSDを8台搭載可能
12LFFモデルは3.5インチ型(LFF)ホットプラグ対応SAS / SATAのHDD / SSDを12台搭載可能、オプションで最大14台搭載可能 8SFFモデルは2.5インチ型(SFF)ホットプラグ対応SAS / SATAのHDD / SSDを8台搭載可能、オプションで最大16台搭載可能 25SFFモデルは2.5インチ型(SFF)ホットプラグ対応SAS / SATAのHDD / SSDを25台搭載可能、オプションで最大27台搭載可能
・ディスク ：E5-2403 4LFFモデルでは、Dynamic SmartアレイB120i/ZMコントローラー(オンボード、キャッシュメモリ0MB)
コントローラー E5-2403 8SFF / E5-2407 / E5-2403 v2 / E5-2407 v2モデルでは、Dynamic SmartアレイB320iコントローラー(ライザーボード上に搭載、
B320iはPCIeスロット未使用)
E5-2420 / E5-2440 / E5-2470 / E5-2420 v2 / E5-2440 v2 / E5-2470 v2モデルでは、SmartアレイP420コントローラー 標準
コントローラーのキャッシュメモリは、Dynamic SmartアレイB320iコントローラーではZM(0MB) / 512MB FBWC付き標準(モデル依存) SmartアレイP420コントローラーでは、1GB FBWC付き/ 2GB FBWC付き 標準(モデル依存)
・パワーサプライ ：4LFF / 8LFF / 8SFFモデルに460Wパワーサプライ×1個 標準搭載、
12LFF / 25SFFモデルに750Wパワーサプライ×1個 標準搭載
460W、460W CS Platinum Plus、750W、750W CS Platinum Plus、750W CS Titanium、1200W CS Platinum Plus、DC -48Vの各種 パワーサプライを最大2個搭載可能。同種の2個のパワーサプライ搭載でリダンダント構成
オプションのACパワーサプライ1個につき200V C13-C14電源コード×1本標準添付
・DVDドライブ ：標準搭載なし(オプション)。内蔵オプティカル ドライブ搭載は4LFF / 8LFF / 8SFFモデルのみ対応
4LFFモデルにHDD増設用ケーブルキットを使用して5 ～ 6台目のドライブを搭載した場合、8SFFモデルにドライブケージを 追加した場合、および12LFF / 25SFFモデルの場合は外部USB接続ドライブのオプションで対応
・その他 ：Insight Controlのソフトウェアの標準バンドルはなし。
E5-2403 8SFF / E5-2407 8SFF / E5-2403 v2 / E5-2407 v2モデルにDynamic SmartアレイB320iコントローラーのSASライセンスキー 1サーバーをバンドル
全モデルに100V NEMA5-15P×1本、200V C13-C14×1本の電源コードが標準添付 詳細は、次頁の仕様一覧を参照してください。
フルカスタマイズ CTO (注文仕様生産)モデル
・プロセッサー ：インテルXeonプロセッサー E5-2403 v2 / E5-2407 v2 / E5-2420 v2 / E5-2430 v2* / E5-2430L v2* / E5-2440 v2 / E5-2450 v2* / E5-2470 v2より、1プロセッサー構成または2プロセッサー構成が選択可能(＊印はCTO専用)
・メモリ ：標準搭載メモリはなし。レジスタ付きDIMM(RDIMM) より、4GB ～ 192GBまで構成可能 Low Voltage動作のレジスタ付きDIMM(RDIMM) も1枚目より選択可能
(プロセッサー構成により、最大メモリの構成制限があります。なお、UDIMMの構成については、
別途お問い合わせください。)
・ハード ：標準 ディスクレス
ドライブ DL380e Gen8ベースユニットのタイプにより、2.5インチ型(SFF)と3.5インチ型(LFF)ディスク搭載が選択可能 8LFFモデルでは、3.5インチ型ホットプラグ対応SAS / SATAのHDD、SATAのSSDいずれかを8台搭載可能 12LFFモデルでは、3.5インチ型ホットプラグ対応SAS / SATAのHDD、SATAのSSDいずれかを12台搭載可能 8SFFモデルでは、2.5インチ型ホットプラグ対応SAS / SATAのHDD、SATAのSSDいずれかを8台搭載可能 25SFFモデルでは、2.5インチ型ホットプラグ対応SAS / SATAのHDD、SATAのSSDいずれかを25台搭載可能
・ディスク ：8LFFおよび8SFFのSATAモデルでは、Dynamic SmartアレイB320i/ZMコントローラー(ライザーボード上に搭載、
コントローラー キャッシュメモリ0MB、B320iはPCIeスロット未使用) 標準
8LFFおよび8SFFのSASモデルでは、Dynamic SmartアレイB320i/ZMコントローラー(ライザーボード上に搭載、
キャッシュメモリ0MB、B320iはPCIeスロット未使用) + SASライセンスキー 標準 12LFFモデルおよび25SFFモデルでは、SmartアレイP420コントローラー 標準
コントローラーのキャッシュメモリは、Dynamic SmartアレイB320iコントローラーではZM(0MB) / 512MB FBWC付きより選択可能 SmartアレイP420コントローラーでは1GB FBWC付き/ 2GB FBWC付きより選択可能
・パワーサプライ ：460W / 460W CS Platinum Plus / 750W / 750W CS Platinum Plus / 750W CS Titanium / 1200W CS Platinum Plusパワーサプライから 選択可能 (DC -48Vのパワーサプライの構成については、別途お問い合わせください。)
最大2個搭載可能。同種の2個のパワーサプライ搭載でリダンダント構成 ACパワーサプライ1個につき200V C13-C14電源コード×1本標準添付
・DVDドライブ ：標準搭載なし。内蔵オプティカル ドライブ搭載は8LFF / 8SFFモデルのみ対応
DVD-ROMドライブとDVD-RWドライブから搭載の選択可能
12LFFモデルと25SFFモデルの場合は外部USB接続ドライブのオプションで対応
・その他 ：Insight Controlのソフトウェアの標準バンドルはなし。Windows Server OSのプリインストール選択可能 シャーシに100V NEMA5-15P×1本、200V C13-C14×1本の電源コードが標準添付
製品名 HP ProLiant DL380e Gen8
プロセッサー タイプ インテルXeonプロセッサー E5-2400 / E5-2400 v2製品ファミリー、最大2基 メモリ タイプ DDR3レジスタ付き/ Load Reduced /アンバッファDIMM、最大12枚
チップセット インテルC600シリーズ
オプティカル ドライブ モデル固有仕様情報を参照
ハードドライブ モデル固有仕様情報を参照
拡張バス モデル固有仕様情報を参照
Smartアレイ用FBWCホルダー 2
ネットワーク HP Ethernet 1Gb 4ポート366iネットワーク アダプター リモート管理機能 Integrated Lights-Out 4 (iLO 4)
外部インターフェイス シリアル(RS-232C、DB-9)、モニター×2(背面1、前面1)*2、USB 2.0 (ポート数はモデル固有使用情報を参照)、 RJ-45×4、iLO 4リモート管理用RJ-45×1
SDメモリ カード スロット 内部1
バックアップ機器 外部バックアップ機器対応
グラフィックス 16ビットカラー：1920×1200、32ビットカラー：1280×1024
電源 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz)、最大2基、リダンダント構成対応
ファン ホットプラグ対応 / ノンリダンダント構成、1CPU構成時：標準4個 / 最大5個、2CPU構成時：最小5個 / 最大6個 オプションでN+1リダンダント構成可能
サイズ(W×D×H) モデル固有仕様情報を参照(奥行きが違います)
フォーム ファクター 2Uラックマウント型
重量 モデル固有仕様情報を参照
音響ノイズ 1CPU構成時：42 dBA、2CPU構成時：41 dBA 環境条件 動作時 温度：10 ～ 35 °C 湿度：10 ～ 90 % ただし結露しないこと
保管時 温度：-30 ～ 60 °C 湿度：5 ～ 95 % ただし結露しないこと
OSサポート*1
Windows Server 2012 R2 Hyper-V/Essentials/Standard/Datacenter、 Windows Server 2012 Hyper-V/Essentials/Standard/Datacenter、
Windows Server 2008 R2 w/SP1 Hyper-V/Web Server/Standard/Enterprise/Datacenter/HPC、 Windows Server 2008 SP2 Hyper-V/Web Server/Standard/Enterprise/Datacenter/HPC、
Windows SBS 2011 Standard/Essentials Edition/Premium Add-on、
Red Hat Enterprise Linux、Red Hat Enterprise Virtualization、SUSE Linux Enterprise Server、Canonical Ubuntu、
VMware vSphere、Solaris
標準保証 3年間パーツ保証*3、3年間翌営業日オンサイト サービス (月曜日～金曜日9:00－17:00、祝祭日および年末年始を除く)
モデル共通付属品 －
＊1：OSのサポート詳細については、右記Webサイトのマトリクスを参照してください。 http://www.hp.com/go/ossupport
画期的なストレージ搭載量と、余裕の拡張性でファイルサーバーやストリーミングサーバーに最適。
優れた管理ツールと独自の省電力性で運用効率を劇的に改善するストレージ重視の 2U サーバー。
共通仕様情報
① アクセス パネル
② ホットプラグ対応 パワーサプライ
③ PCI ライザー
④ インテルXeonプロセッサー E5-2400 / E5-2400 v2製品ファミリー (最大2基)
⑤システムファン
⑥ オプティカル ドライブ ベイ
⑦ ヘルスLED
⑧ネットワークLED
⑨ 電源ボタンおよびシステム電源LED
⑩ UID LED ボタン
⑪フロントUSBポート×2
⑫ ドライブ ベイ
⑬ DDR3 DIMMスロット×12
＊左図は8LFFモデル
(限)：在庫限定
製品名 HP ProLiant DL380e Gen8
モデル名 E5-2403 v2 1P4C 4G SAS SFF B320i
製品番号 G6X06A (限)
プロ セッサー
プロセッサータイプ インテルXeonプロセッサー E5-2403 v2 1.80 GHz
標準搭載数 1P / 4C
マルチプロセッサー対応 2P / 8C
キャッシュメモリ/ CPU 1×10 MB L3キャッシュ Hyper-Threading(HT) /
Turbo Boost(TB)対応 － / －
メモリ コントローラー
最大周波数 1333 MHz
メモリサイズ 標準 4 GB (4GB PC3L-12800 RDIMM×1)
最大 192 GB (RDIMM) / 384 GB (LRDIMM)
オプティカル ドライブ 内蔵*4および外付けオプション
ディスクコントローラー Dynamic SmartアレイB320i / 512MB FBWCコントローラー
ハードドライブ
ドライブ ベイ 標準8、オプションで16*5 (2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA)
標準 ディスクレス
最大(内蔵) 標準8台16 TB (2 TB SAS×8台) / 16 TB (2 TB SATA×8台) オプション16台32 TB (2 TB SAS×16台)*5 / 32 TB (2 TB SATA×16台)*5 最大(外付) 外部接続対応のSmartアレイの構成に依存
拡張バス*1
標準3
(FH/FL PCI Express Gen3 x8 (x16コネクター)×1、 FH/HL PCI Express Gen3 x8 (x16コネクター)×1、
LP/HL PCI Express Gen2 x4 (x8コネクター)×1)*6、 オプションで2を追加可能*7
(FH/FL PCI Express Gen3 x16 (x16コネクター)×1、 FH/HL PCI Express Gen3 x8 (x16コネクター)×1) USBポート数 USB2.0×7*8 (背面4、前面2、内部1)
消費電力(100 V時) *2 192 W
入力電流*2 1.93 A (100 V) / 0.97 A (200 V) 電源 パワーサプライ 460Wパワーサプライ(80PLUS Goldモデル)×1
付属コード 100V用NEMA5-15P電源コード(2m)×1、200V用C13-14電源コード(2m)×1 省エネ法に基づくエネルギー消費効率*3 J 区分 1.07
サイズ(W×D×H) 446×699×88 mm、本体梱包サイズ：601×918×270 mm
重量 24.4 kg
モデル固有付属品 Dynamic SmartアレイB320i用SASライセンス
＊1：拡張バスのFH / LP / FL / HLは、それぞれフルハイト/ロープロファイル/フルレングス/ハーフレングスを意味します。
＊2：消費電力、入力電流は、プロセッサー×2、標準搭載と同種のメモリ×6、SAS 300GB 10krpm HDD×8台、PCI Express I/Oカード×2、電源2個の条件で Power AdvisorのUtilization設定を80%で算出したものです。
上記は一例ですので、詳細はHPE Power Advisorにて算出してください。
＊3：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
＊4：16SFF構成とは混在できません。
＊5：オプションの8ベイSFF(2.5")ドライブケージ(668295-B21)と、別途SmartアレイコントローラーまたはSASホスト バス アダプターの追加が必要。
また、標準搭載のパワーサプライを750W以上のものにする必要があります。
＊6：標準搭載のライザーをオプションのライザーに変更することで、フルハイト/フルレングスPCI Express Gen3 x4 (x8コネクター)×1、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x16コネクター)×1、フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1、 ロープロファイル/ハーフレングスPCI Express Gen2 x4 (x8コネクター)×1の4スロットに変更可能
＊7：2 CPU構成が必要
＊8：キーボードおよびマウスはUSB接続となります。ご注意ください。
製品の詳細については右記Webサイトを参照してください。 http://www.hp.com/jp/proliant
モデル固有仕様情報
A B
〔ストレージ ベイ〕
8SFF 構成 16SFF 構成(オプション)
A (オプション)
1～8、9～16*
＊：オプション B
2.5 SATAH
2.5 SATAH SAS2.5
H SAS2.5
H
2.5 SSDH
搭載なし
＊OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。http://www.hp.com/go/ossupport
＊各Linuxディストリビューション使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本HPのLinuxホームページ
(http://www.hp.com/jp/linux/)の左側項目内の｢ProLiant」および「ハードウェア」の項目を参照してください。
Xeon E5-2400 v2 プロセッサー搭載モデル
8SFF モデル
◆システム ユニットにキーボード、マウスは添付されて いません。
◆DL380e Gen8ではキーボードとマウスの接続は、
PS/2ではなくUSB接続となります。ご注意ください。
◆システム ユニットに標準添付のラックレールは、
四角穴および丸穴キャビネット対応の長さ調節可能な
(61-91cm)ユニバーサル ラックレールです。
E5-2403以外のモデルではボールベアリング式の
スライド ラックレール、E5-2403モデルでは フリクション式(非ボールベアリング式)の非スライド ラックレールです。
◆E5-2403以外のモデルには、ケーブルマネジメント
アーム標準添付
E5-2403モデルにはケーブル マネジメントクリップ
付きストラップ添付
◆OSのインストールに必要な各種デバイス ドライバー、
ProLiant用ユーティリティ等は、x64版Windowsの場合、
iLO Management Engine内のIntelligent Provisioning (旧SmartStart)に含まれています。
iLO Management Engineについては、下記Webサイト を参照してください。
http://www.hp.com/jp/servers/ilo
また、その他のOSの場合には、Service Pack for ProLiant に含まれています。下記Webサイトよりダウンロードの 上、ご使用ください。 http://www.hp.com/jp/spp_dl
◆ラック環境における最適化については下記の資料を参照 してください。
http://h50146.www5.hp.com/products/servers/
proliant/whitepaper/wp019_040430/index.html
HP ProLiant DL380e Gen8 ラックマウント型 (2U) Xeon E5-2403 v2 1.80GHz 1P/4C 4GB メモリ
ホットプラグ SAS/8SFF(2.5 型) B320i/512 FBWC ラック モデル G6X06A 326,000 円
(税抜価格)＊在庫限定
プロセッサー
◆最大2基搭載可能(標準搭載含む)
◆プロセッサーを追加する際には、同じクロック周波数、
同じコア数のプロセッサーでアップグレード
◆セカンダリ ライザーボードを追加する場合、2プロセッサー 構成が必須になります。
◆プロセッサー オプション キットには、システムファンが 1個付属します。
Xeon E5-2403 v2 1.80GHz 1P/4C CPU KIT 708495-B21 55,000円 (税抜価格)
メモリ
Xeon E5-2400 v2 プロセッサー搭載モデル用 (E5-2400 用は次ページへ) レジスタ付き DIMM (RDIMM)
◆ProLiant DL380e Gen8では、プロセッサー内にメモリ コントローラーを実装し、プロセッサーあたり3チャネルのメモリ チャネルを持ちます。
1プロセッサー構成では3チャネルのみ使用し、2プロセッサー構成では6チャネルを使用して、DIMMを実装できます。
◆各メモリ キットは1枚のDIMMオプションです。各メモリ チャネルには、レジスタ付きDIMM(RDIMM)、Load Reduced DIMM(LRDIMM)、
またはアンバッファDIMM(UDIMM)を2枚まで実装できます。サイズの異なるメモリ キットは混在可能ですが、RDIMM、LRDIMM、UDIMMは システム内で混在はできません。
◆LRDIMM構成では最大384GB、RDIMM構成では最大192GB、UDIMMでは最大96GBのメモリを構成可能です。
◆1つのプロセッサーには、少なくとも1つのDIMMを実装することが必要です。
◆各チャネルのDIMMは、1600MHz(PC3L-12800メモリのみの場合)または1333MHz(PC3L-10600メモリのみの場合)で動作可能です。
これらのメモリ動作速度はチャネル毎ではなく、システム全体のメモリ チャネルで最も遅い速度になります。
ただし、これらは各DIMMとして動作可能な周波数であり、プロセッサーのメモリ コントローラー周波数を超えることはありません。
◆UDIMMでのメモリ構成を希望される場合、RDIMM標準搭載のサーバーでLRDIMM使用の場合、1.5V動作メモリ標準搭載のサーバーで、
搭載するメモリを1.35V動作メモリで統一する場合、または1.35V動作メモリ標準搭載のサーバーで、搭載するメモリを1.5V動作メモリで 統一する場合には、標準搭載のメモリを取り外す必要があります。
なお、CTO(注文仕様生産)モデルを利用することで、1枚目のメモリから選択し、構成できます。
システム構成図にはUDIMM未記載です。なお、UDIMMでのメモリ構成については、別途お問い合わせください。
◆最適なメモリ性能を得るには、全てのプロセッサーおよびメモリ チャネルでDIMMを均等に構成することを推奨します。
◆ロックステップ モードでは、4チャネルのDIMM構成を同じにしてください。
◆オンライン スペア メモリ モードでは、同じランク数のDIMMがチャネルあたり2枚以上必要で、同一容量のDIMMの搭載を推奨します。
各チャネル内で1ランク分がスペアメモリに割当てられ、残りのランクが利用可能なメモリ容量となります。これを各チャネルで構成してください。
◆OSにより最大メモリ容量に制限があります。
◆巻末のメモリ構成ガイドを参照してください。
＊E5-2403 v2モデルに1枚、E5-2420 v2モデルに3枚、
E5-2440 v2 / E5-2470 v2モデルに2枚標準搭載
＊シングルランク レジスタ付きDIMM (RDIMM) HP 4GB 1Rx4 PC3L-12800R-11メモリキット
713981-B21 28,000円 (税抜価格)
1.35V 動作、PC3L-12800R メモリ
＊E5-2407 v2モデルに1枚標準搭載
＊シングルランクレジスタ付きDIMM (RDIMM) HP 8GB 1Rx4 PC3L-12800R-11メモリキット
731765-B21 47,000円 (税抜価格)
＊デュアルランクレジスタ付きDIMM (RDIMM) HP 8GB 2Rx4 PC3L-12800R-11メモリキット
713983-B21 51,000円 (税抜価格)
＊デュアルランク レジスタ付きDIMM (RDIMM) HP 16GB 2Rx4 PC3L-12800R-11メモリキット
713985-B21 86,000円 (税抜価格)
Load Reduced DIMM (LRDIMM) 、 1.35V 動作、 PC3L-10600L メモリ
＊クアッドランクLoad Reduced DIMM (LRDIMM) HP 32GB 4Rx4 PC3L-10600L-9メモリキット
647903-B21 490,000円 (税抜価格)
Xeon E5-2400 プロセッサー搭載モデル (全モデル販売終了) 用 レジスタ付き DIMM (RDIMM)
◆ProLiant DL380e Gen8では、プロセッサー内にメモリ コントローラーを実装し、プロセッサーあたり3チャネルのメモリ チャネルを持ちます。
1プロセッサー構成では3チャネルのみ使用し、2プロセッサー構成では6チャネルを使用して、DIMMを実装できます。
◆各メモリ キットは1枚のDIMMオプションです。各メモリチャネルには、レジスタ付きDIMM(RDIMM)、Load Reduced DIMM(LRDIMM)、 またはアンバッファDIMM(UDIMM)を2枚まで実装できます。サイズの異なるメモリ キットは混在可能ですが、RDIMM、LRDIMM、UDIMMは システム内で混在はできません。
◆LRDIMM構成では最大384GB、RDIMM構成では最大192GB、UDIMMでは最大96GBのメモリを構成可能です。
◆1つのプロセッサーには、少なくとも1つのDIMMを実装することが必要です。
◆各チャネルのDIMMは、1600MHz(PC3-12800メモリのみの場合)または1333MHz(PC3L-10600メモリを含む場合)で動作可能です。
これらのメモリ動作速度はチャネル毎ではなく、システム全体のメモリ チャネルで最も遅い速度になります。
ただし、これらは各DIMMとして動作可能な周波数であり、プロセッサーのメモリ コントローラー周波数を超えることはありません。
◆1.35V動作メモリを実装する場合、全てのメモリを1.35V動作メモリに統一することを推奨します。
◆UDIMMでのメモリ構成を希望される場合、RDIMM標準搭載のサーバーでLRDIMM使用の場合、1.5V動作メモリ標準搭載のサーバーで、
搭載するメモリを1.35V動作メモリで統一する場合、または1.35V動作メモリ標準搭載のサーバーで、搭載するメモリを1.5V動作メモリで 統一する場合には、標準搭載のメモリを取り外す必要があります。
なお、CTO(注文仕様生産)モデルを利用することで、1枚目のメモリから選択し、構成できます。
システム構成図にはUDIMM未記載です。なお、UDIMMでのメモリ構成については、別途お問い合わせください。
◆1.35V動作メモリを搭載した場合でも、以下の条件下では1.5Vで動作します。
・1.5V動作メモリと1.35V動作メモリが混在する場合
◆最適なメモリ性能を得るには、全てのプロセッサーおよびメモリチャネルでDIMMを均等に構成することを推奨します。
◆ロックステップ モードではチャネル1と2に同一型番のメモリを取り付けてください。チャネル3は使用されません。
＊E5-2403 / E5-2420 25SFFモデルに1枚、E5-2407 / E5-2470 モデルに2枚、E5-2420 12LFF / E5-2440モデルに3枚 標準搭載
＊シングルランクレジスタ付きDIMM (RDIMM)
＊デュアルランクレジスタ付きDIMM (RDIMM) HP 4GB 1Rx4 PC3L-10600R-9メモリキット
647893-B21 20,000円 (税抜価格)
HP 16GB 2Rx4 PC3L-10600R-9メモリキット 647901-B21 80,000円 (税抜価格)
1.35V 動作、PC3L-10600R メモリ
Load Reduced DIMM (LRDIMM)、
1.35V 動作、PC3L-10600L メモリ
＊クアッドランクLoad Reduced DIMM (LRDIMM) HP 32GB 4Rx4 PC3L-10600L-9メモリキット
647903-B21 490,000円 (税抜価格)
1.5V 動作、PC3-12800R メモリ
＊デュアルランクレジスタ付きDIMM (RDIMM) HP 8GB 2Rx4 PC3L-10600R-9メモリキット
647897-B21 33,000円 (税抜価格)
＊シングルランクレジスタ付きDIMM (RDIMM) HP 8GB 1Rx4 PC3-12800R-11メモリキット
647899-B21 37,000円 (税抜価格)
＊シングルランクレジスタ付きDIMM (RDIMM) HP 4GB 1Rx4 PC3-12800R-11メモリキット
647895-B21 23,000円 (税抜価格)
＊在庫限定
＊デュアルランクレジスタ付きDIMM (RDIMM) HP 8GB 2Rx4 PC3-12800R-11メモリキット
690802-B21 34,000円 (税抜価格)
＊デュアルランクレジスタ付きDIMM (RDIMM) HP 16GB 2Rx4 PC3-12800R-11メモリキット
672631-B21 84,000円 (税抜価格)
DVD ドライブ
◆内蔵DVDドライブオプションはいずれか1台を搭載可能 です。
ただし、4LFFモデルでオプションのHDD増設用ケーブル キットを使用した場合、8SFFモデルでオプションの8ベイ SFF(2.5")ドライブケージを追加した場合、12LFF / 25SFF モデルの場合は搭載することはできません。その場合には
外付けUSB DVDドライブ オプションまたはiLOの仮想
ドライブをご使用ください。
＊SATA接続
＊最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当CD-ROMドライブとして使用可能です。
HP 12.7mm SATA DVD-ROMドライブ 652232-B21 9,000円 (税抜価格)
＊SATA接続
＊最大動作速度は次のとおりです。
CD-R書込24倍/CD-RW書込24倍/CD-ROM読出24倍/DVD読出8倍/
DVD+R書込8倍/DVD-R書込8倍/DVD+RW書込8倍/DVD-RW書込6倍/
DVD+R DL書込6倍速/DVD-R DL 書込6倍速/DVD-RAM書込5倍速
＊Roxio製ライティング ソフトウェア標準添付 HP 12.7mm SATA DVD-RWドライブ
652235-B21 11,000円 (税抜価格)
内蔵 DVD ドライブ
外付け USB DVD ドライブ
＊USB 2.0対応
＊ProLiantサーバーでは、最大読み出し速度8倍速相当のDVD-ROMドライブとして、
または最大読み出し速度24倍速相当のCD-ROMドライブとして使用可能です。
＊このドライブには書き込み機能がありますが、ProLiantサーバーでは、読み出し機能のみ サポートします。
＊バスパワー方式(別途電源不要)、USBケーブル付属 HP外付けUSB DVDドライブ 701498-B21 16,000円 (税抜価格)
PCI ライザー オプション
◆セカンダリ ライザー ボードを追加することにより、PCIスロットを拡張することができます。巻末System Viewにも図と表を記載しています。
◆セカンダリ ライザーボードを搭載する場合、2プロセッサー構成が必須になります。
◆セカンダリ ライザー ボードは、12LFFモデル用オプションの2ベイLFF(3.5") リアドライブケージとは併用できません。
◆システム ボード上のセカンダリライザーコネクターに接続になります。
＊E5-2403 8SFF / E5-2407 / E5-2403 v2 / E5-2407 v2モデルに プライマリライザー ボードとして1枚標準搭載
＊ライザー上のPCIeスロットは以下を参照
フルハイト/フルレングスPCI Express Gen3 x8 (x16コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x16コネクター)×1、
ロープロファイル/ハーフレングスPCI Express Gen2 x4 (x8コネクター)×1)
＊PCIライザー上にDynamic SmartアレイB320iコントローラーを搭載 Dynamic SmartアレイB320i搭載型PCIケージ
プライマリ ライザー
＊在庫限定
＊E5-2403 4LFF / E5-2420 / E5-2440 / E5-2470 / E5-2420 v2 / E5-2440 v2 / E5-2470 v2モデルに プライマリ ライザー ボードとして1枚標準搭載
＊E5-2403 8SFF / E5-2407 / E5-2403 v2 / E5-2407 v2モデルでは、標準搭載のDynamic SmartアレイB320i搭載型 PCIケージから変更可能(オプションのSmartアレイコントローラーが必要)
＊ライザー上のPCIeスロットは以下を参照
フルハイト/フルレングスPCI Express Gen3 x4 (x8コネクター)×1、
フルハイト/ハーフレングスPCI Express Gen3 x8 (x16コネクター)×1、 フルハイト/ハーフレングスPCI Express Gen3 x8 (x8コネクター)×1、
ロープロファイル/ハーフレングスPCI Express Gen2 x4 (x8コネクター)×1) PCI Expressスロットライザー
661404-B21 3,000円 (税抜価格)
＊セカンダリ ライザーボードとして1枚追加可能
(プライマリ ライザー ボードとの交換はできません)
＊12LFFモデルに、オプションの2ベイLFF(3.5") リアドライブケージを追加した 場合、このオプションは使用不可となります。
＊このオプションの追加により、PCI Expressスロットを2スロット増設可能 フルハイト/フルレングスPCI Express Gen3 x16 (x16コネクター)×1 フルハイト/ハーフレングスPCI Express Gen3 x8 (x16コネクター)×1
PCI Express x16スロットライザー 661628-B21 オプション販売終了
セカンダリ ライザー
アレイ コントローラー
◆Dynamic Smartアレイとは、SmartアレイのRAIDエンジンがドライバーにより提供されるソフトウェア方式RAIDです。
RAIDの処理にCPU負荷がかかります。
◆Dynamic SmartアレイB120iコントローラーは、6Gb SATAモードに対応していないため、6Gb SATAドライブは3Gb SATAモードで動作します。
◆Dynamic SmartアレイおよびSmartアレイ コントローラーのFBWCのキャパシターまたはバッテリーは、DL380e Gen8サーバー本体には合計2個 まで搭載可能です。(FBWCはコントローラーあたり1個)
＊E5-2403 8SFF / E5-2407 / E5-2403 v2 / E5-2407 v2モデルに標準搭載
＊PCIライザー上に標準搭載
＊6Gb SATA対応、SASライセンス キーを適用することで6Gb SASに対応
＊標準でホットプラグに対応
＊SAS / SATAのHDD / SSDを8台まで接続可能
＊ドライバー内のRAIDエンジンを使用するソフトウェア方式RAID
＊キャッシュメモリ未搭載
＊最大8論理ドライブをサポート
＊標準でRAID 0、1、1+0、オンライン スペアをサポート
512MB FBWCを追加することでRAID 5に対応
E5-2403 8SFF / E5-2407 / E5-2403 v2 / E5-2407 v2 モデル標準 アレイ コントローラー
HP Dynamic SmartアレイB320i / ZMコントローラー
＊在庫限定
＊E5-2407 / E5-2403 v2 / E5-2407 v2モデルに標準搭載
＊キャッシュを512MBにアップグレード
且つ、フラッシュバック式ライト キャッシュ(FBWC)を可能にするオプション (フラッシュバック駆動用としてキャパシターを使用)
＊サーバー本体内への搭載数に制限があります(下記参照) HP 512MB FBWC SmartアレイBシリーズ用
(91cmケーブル) 631922-B21 30,000円 (税抜価格)
＊E5-2403 8SFF / E5-2407 8SFF / E5-2403 v2 / E5-2407 v2モデルに標準添付
＊Dynamic SmartアレイB320iコントローラーで SAS接続を有効にするためのオプション
＊同梱されるEntitlement Certificate (ライセンス権利付与書)で ライセンス キー取得が必要
HP SASライセンス キー 1サーバー BC393A 15,000円 (税抜価格)
内蔵ハードドライブ
2.5 SATAH
2.5 SATAH SAS2.5
H SAS2.5
H
2.5 SSDH
＊E5-2420 12LFF / E5-2440 / E5-2470 / E5-2420 v2モデルに標準搭載
＊PCI Express Gen3 x8モード、
ロープロファイル/フルハイトx8コネクター対応、ハーフレングス アダプター
＊6Gb SAS / 6Gb SATA対応
＊内部x4 MiniSASポート(SFF8087)×2
＊内蔵HDD / SSDを最大8台まで接続可能(8SFFモデルの場合)
＊1GBフラッシュ バックアップ式 リード/ライト キャッシュ (フラッシュバック駆動用としてキャパシターを使用)
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、5+0、オンライン スペアをサポートし、
ファームウェア4.68以降を適用することでRAID 6、6+0、1 ADM、10 ADMに標準対応
＊Smartキャッシュに対応 (SmartキャッシュまたはSAAP 2.0のライセンスが必要) HP SmartアレイP420/1GB FBWCコントローラー
631670-B21 84,000円 (税抜価格)
E5-2420 12LFF / E5-2440 / E5-2470 / E5-2420 v2 モデル標準、
E5-2403 4LFF / E5-2420 25SFF モデルを除く全モデル オプション Smart アレイ P420 / 1GB FBWC コントローラー (内部接続専用)
＊キャッシュをフラッシュバック式ライト キャッシュ(FBWC) 2GBに アップグレードするオプション
(フラッシュバック駆動用としてキャパシターを使用)
＊サーバー本体内への搭載数に制限があります(下記参照) HP 2GB FBWC SmartアレイPシリーズ用
631681-B21 57,000円 (税抜価格)
◆Dynamic SmartアレイおよびSmartアレイ コントローラーのFBWCのキャパシターまたはバッテリーは、DL380e Gen8サーバー本体には合計2個 まで搭載可能です。(FBWCはコントローラーあたり1個)
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る
コントローラーベースのソリューションです。Smartキャッシュの機能の詳細については、下記のWebサイトを参照してください。
http://www.hp.com/jp/smartcache
◆Smartキャッシュに対応するには、SmartアレイP430 / P431 / P830コントローラーを使用するか、SmartアレイP420 / P421 / P822コントローラーを 使用し、ファームウェア/ツールのバージョンを以下にする必要があります。
コントローラー ファームウェア：3.42以降 ツール：ACU 9.40以降またはSmart Storage Administrator
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンスキー取得が必要です。
◆RAID 1 ADM(Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smartキャッシュ ライセンスの機能を利用する場合、1ライセンスで可能
＊SmartキャッシュとSAAP 2.0のライセンスはいずれか1つのみ適用可能
＊1年間の24x7テクニカル サポートが含まれています。
2年目以降については別途期間延長のCare Packを購入してください。
HP Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)
D7S26A 29,000円 (税抜価格)
内蔵ハードドライブ
SATA2.5
H SATA2.5
H SAS2.5
H SAS2.5
H
2.5 SSDH
E5-2420 25SFF / E5-2440 v2 / E5-2470 v2 モデル標準、
E5-2403 4LFF モデルを除く全モデル オプション
Smart アレイ P420 / 2GB FBWC コントローラー (内部接続専用)
＊E5-2420 25SFF / E5-2440 v2 / E5-2470 v2モデルに標準搭載
＊PCI Express Gen3 x8モード、
ロープロファイル/フルハイトx8コネクター対応、ハーフレングス アダプター
＊6Gb SAS / 6Gb SATA対応
＊内部x4 MiniSASポート(SFF8087)×2
＊内蔵HDD / SSDを最大8台まで接続可能(8SFFモデルの場合)
＊内蔵HDD / SSDを最大27台まで接続可能(25SFFモデルの場合)
＊2GBフラッシュ バックアップ式 リード/ライトキャッシュ (フラッシュバック駆動用としてキャパシターを使用)
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、5+0、オンライン スペアをサポートし、
ファームウェア4.68以降を適用することでRAID 6、6+0、1 ADM、10 ADMに標準対応
＊Smartキャッシュに対応 (SmartキャッシュまたはSAAP 2.0のライセンスが必要) HP SmartアレイP420/2GB FBWCコントローラー
631671-B21 94,000円 (税抜価格)
◆Dynamic SmartアレイおよびSmartアレイ コントローラーのFBWCのキャパシターまたはバッテリーは、DL380e Gen8サーバー本体には合計2個 まで搭載可能です。(FBWCはコントローラーあたり1個)
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る コントローラーベースのソリューションです。Smartキャッシュの機能の詳細については、下記のWebサイトを参照してください。
http://www.hp.com/jp/smartcache
◆Smartキャッシュに対応するには、SmartアレイP430 / P431 / P830コントローラーを使用するか、SmartアレイP420 / P421 / P822コントローラーを 使用し、ファームウェア/ツールのバージョンを以下にする必要があります。
コントローラー ファームウェア：3.42以降 ツール：ACU 9.40以降またはSmart Storage Administrator
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要です。
◆RAID 1 ADM(Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が
可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smartキャッシュ ライセンスの機能を利用する場合、1ライセンスで可能
＊SmartキャッシュとSAAP 2.0のライセンスはいずれか1つのみ適用可能
＊1年間の24x7テクニカルサポートが含まれています。
2年目以降については別途期間延長のCare Packを購入してください。
HP Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)
D7S26A 29,000円 (税抜価格)
内蔵ハードドライブ
2.5 SATAH
2.5 SATAH SAS2.5
H SAS2.5
H
2.5 SSDH
E5-2403 4LFF モデルを除く全モデル オプション
Smart アレイ P430 / 2GB FBWC コントローラー (内部接続専用)
＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングス アダプター
＊12Gb SAS / 6Gb SATA対応
(DL380e Gen8では、6Gb SASモードで動作)
＊内部x8 Mini SAS HDコネクター×1
＊内蔵HDD / SSDを最大8台まで接続可能(8SFFモデルの場合)
＊内蔵HDD / SSDを最大27台まで接続可能(25SFFモデルの場合)
＊2GBフラッシュ バックアップ式リード/ライトキャッシュ (フラッシュバック駆動用としてキャパシターを使用)
＊最大64論理ドライブをサポート
＊RAID 0、1、1+0、5、5+0、6、6+0、1 ADM、10 ADM、
オンライン スペアをサポート
＊オプションのライセンスでSmartキャッシュに対応
x8 Mini SAS HDコネクター
＊SmartアレイP430 / P830コントローラーと 標準搭載またはオプションのホットプラグ ドライブ ケージとの接続用ケーブル
＊接続先のドライブ ケージにより、必要なケーブル が異なります。詳細は下記の表を参照ください。
SFF8087 Mini SAS Yケーブル
下記表を参照 HP SmartアレイP430/2GB FBWCコントローラー
698529-B21 94,000円 (税抜価格)
8SFFモデル用
標準ドライブケージ接続用 725601-B21*1 9,000円 8ベイSFF(2.5")ドライブ
ケージ(668295-B21)接続用 販売終了 25SFFモデル用
標準ドライブケージ接続用 737671-B21*1 9,000円
＊この表内の価格は税抜価格です。
＊1：在庫限定
P430/ P830コントローラー用SASケーブル
◆Dynamic SmartアレイおよびSmartアレイ コントローラーのFBWCのキャパシターまたはバッテリーは、DL380e Gen8サーバー本体には合計2個 まで搭載可能です。(FBWCはコントローラーあたり1個)
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る
コントローラーベースのソリューションです。Smartキャッシュの機能の詳細については、下記のWebサイトを参照してください。
http://www.hp.com/jp/smartcache
◆HPセキュア暗号化に対応させるには、SmartアレイP430 / P431 / P830コントローラーを使用し、ファームウェア/ツールのバージョンを以下にする 必要があります。 コントローラー ファームウェア：1.50以降 ツール：Smart Storage Administrator 1.60以降
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要です。
◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smartキャッシュ 機能を利用する場合、1ライセンスで可能
＊1年間の24x7テクニカル サポートが含まれています。
2年目以降については別途期間延長のCare Packを購入して ください。
HP Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)
D7S26A 29,000円 (税抜価格)
＊在庫限定
＊ドライブを暗号化するためのオプション (HPセキュア暗号化ライセンス)
＊暗号化対象のハードドライブ1台につき1ライセンス必要 HP Secure Encryptionライセンス
D8S84A 8,000円 (税抜価格)
内蔵ハードドライブ
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
E5-2403 4LFF モデルを除く全モデル オプション
Smart アレイ P430 / 4GB FBWC コントローラー (内部接続専用)
＊PCI Express Gen3 x8モード、ロープロファイル/フルハイト x8コネクター対応、ハーフレングスアダプター
＊12Gb SAS / 6Gb SATA対応
(DL380e Gen8では、6Gb SASモードで動作)
＊内部x8 Mini SAS HDコネクター×1
＊内蔵HDD / SSDを最大8台まで接続可能(8SFFモデルの場合)
＊内蔵HDD / SSDを最大27台まで接続可能(25SFFモデルの場合)
＊4GBフラッシュバックアップ式 リード/ライトキャッシュ (フラッシュバック駆動用としてバッテリーを使用)
＊最大64論理ドライブをサポート
＊RAID 0、1、1+0、5、5+0、6、6+0、1 ADM、10 ADM、
オンライン スペアをサポート
＊オプションのライセンスでSmartキャッシュに対応
x8 Mini SAS HDコネクター
＊SmartアレイP430 / P830コントローラーと 標準搭載またはオプションのホットプラグ ドライブ ケージとの接続用ケーブル
＊接続先のドライブ ケージにより、必要なケーブル が異なります。詳細は下記の表を参照ください。
SFF8087 Mini SAS Yケーブル
下記表を参照 HP SmartアレイP430/4GB FBWCコントローラー
698530-B21 147,000円 (税抜価格)
8SFFモデル用
標準ドライブケージ接続用 725601-B21*1 9,000円 8ベイSFF(2.5")ドライブ
ケージ(668295-B21)接続用 販売終了 25SFFモデル用
標準ドライブケージ接続用 737671-B21*1 9,000円
＊この表内の価格は税抜価格です。
＊1：在庫限定
P430/ P830コントローラー用SASケーブル
◆Dynamic SmartアレイおよびSmartアレイコントローラーのFBWCのキャパシターまたはバッテリーは、DL380e Gen8サーバー本体には合計2個 まで搭載可能です。(FBWCはコントローラーあたり1個)
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る
コントローラーベースのソリューションです。Smartキャッシュの機能の詳細については、下記のWebサイトを参照してください。
http://www.hp.com/jp/smartcache
◆HPセキュア暗号化に対応させるには、SmartアレイP430 / P431 / P830コントローラーを使用し、ファームウェア/ツールのバージョンを以下にする 必要があります。 コントローラー ファームウェア：1.50以降 ツール：Smart Storage Administrator 1.60以降
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要です。
◆RAID 1 ADM (Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smartキャッシュ 機能を利用する場合、1ライセンスで可能
＊1年間の24x7テクニカル サポートが含まれています。
2年目以降については別途期間延長のCare Packを購入して ください。
HP Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)
D7S26A 29,000円 (税抜価格)
＊在庫限定
＊ドライブを暗号化するためのオプション (HPセキュア暗号化ライセンス)
＊暗号化対象のハードドライブ1台につき1ライセンス必要 HP Secure Encryptionライセンス
D8S84A 8,000円 (税抜価格)
内蔵ハードドライブ
2.5 SATAH
2.5 SATAH
2.5 SASH
2.5 SASH
2.5 SSDH
Smart アレイ P222 コントローラー (外部接続専用)
＊PCI Express Gen3 x8モード、
ロープロファイル/フルハイトx8コネクター対応、ハーフレングス アダプター
＊6Gb SAS / 6Gb SATA対応
＊内部x4 MiniSASポート(SFF8087)×1、
外部x4 MiniSASポート(SFF8088)×1
＊外部SASテープドライブをサポート
＊512MBフラッシュ バックアップ式リード/ライトキャッシュ
(フラッシュバック駆動用としてキャパシターを使用)
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、5+0、オンライン スペアをサポートし、
ファームウェア4.68以降を適用することでRAID 6、6+0、1 ADM、10 ADMに標準対応 HP SmartアレイP222/512MB FBWCコントローラー
631667-B21 63,000円 (税抜価格)
単体テープ ドライブ編、
テープ オートローダー
/ライブラリ編
H H
SAS
H H
SAS
◆SmartアレイP222 / P421 / P822とD2x00を接続する場合、D2x00のI/Oモジュールのファームウェアを0131以降にする必要があります。
◆Dynamic SmartアレイおよびSmartアレイ コントローラーのFBWCのキャパシターまたはバッテリーは、DL380e Gen8サーバー本体には合計2個 まで搭載可能です。(FBWCはコントローラーあたり1個)
◆RAID 1 ADM(Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が 可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)
SFF8088
ディスク エンクロージャー編
(D2x00)
SFF8088
LTO SAS LTO SAS LTO SAS
Smart アレイ P421 / 1GB FBWC コントローラー(外部接続専用)
HP SmartアレイP421/1GB FBWCコントローラー 631673-B21 84,000円 (税抜価格)
単体テープ ドライブ編、
テープ オートローダー
/ライブラリ編 SFF8088
H H
SAS
H H
SAS ディスク エンクロージャー編
(D2x00 / D3x00 / D6000)
＊PCI Express Gen3 x8モード、
ロープロファイル/フルハイトx8コネクター対応、ハーフレングス アダプター
＊6Gb SAS / 6Gb SATA対応
＊外部x4 MiniSASポート(SFF8088)×2
＊外部SASテープドライブをサポート
＊1GBフラッシュ バック式 リード/ライト キャッシュ (フラッシュバック駆動用としてキャパシターを使用)
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、5+0、オンラインスペアをサポートし、
ファームウェア4.68以降を適用することでRAID 6、6+0、1 ADM、10 ADMに標準対応
＊D2x00のデュアル ドメイン接続に対応 (ファームウェア4.68以降で標準対応)
＊D3x00のデュアル ドメイン接続に対応
＊Smartキャッシュに対応 (SmartキャッシュまたはSAAP 2.0のライセンスが必要)
SFF8088
＊キャッシュをフラッシュバック式ライトキャッシュ(FBWC) 2GBに アップグレードするオプション
(フラッシュバック駆動用としてキャパシターを使用)
＊サーバー本体内への搭載数に制限があります(下記参照) HP 2GB FBWC SmartアレイPシリーズ用
631681-B21 57,000円 (税抜価格)
◆SmartアレイP222 / P421 / P822とD2x00を接続する場合、D2x00のI/Oモジュールのファームウェアを0131以降にする必要があります。
◆SmartアレイP421 / P822コントローラーでD6000を接続する場合、SmartアレイP421 / P822コントローラーのファームウェアを3.42以降にする 必要があります。
◆Dynamic SmartアレイおよびSmartアレイ コントローラーのFBWCのキャパシターまたはバッテリーは、DL380e Gen8サーバー本体には合計2個 まで搭載可能です。(FBWCはコントローラーあたり1個)
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る コントローラーベースのソリューションです。Smartキャッシュの機能の詳細については、下記のWebサイトを参照してください。
http://www.hp.com/jp/smartcache
◆Smartキャッシュに対応するには、SmartアレイP430 / P431 / P830コントローラーを使用するか、SmartアレイP420 / P421 / P822コントローラーを 使用し、ファームウェア/ツールのバージョンを以下にする必要があります。
コントローラー ファームウェア：3.42以降 ツール：ACU 9.40以降またはSmart Storage Administrator
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要です。
◆RAID 1 ADM(Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が
可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smartキャッシュ ライセンスの機能を利用する場合、1ライセンスで可能
＊SmartキャッシュとSAAP 2.0のライセンスはいずれか1つのみ適用可能
＊1年間の24x7テクニカルサポートが含まれています。
2年目以降については別途期間延長のCare Packを購入してください。
HP Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)
D7S26A 29,000円 (税抜価格)
LTO SAS LTO SAS LTO SAS
Smart アレイ P421 / 2GB FBWC コントローラー(外部接続専用)
HP SmartアレイP421/2GB FBWCコントローラー 631674-B21 94,000円 (税抜価格)
単体テープ ドライブ編、
テープ オートローダー
/ライブラリ編 SFF8088
H H
SAS
H H
SAS ディスク エンクロージャー編
(D2x00 / D3x00 / D6000)
＊PCI Express Gen3 x8モード、
ロープロファイル/フルハイトx8コネクター対応、ハーフレングス アダプター
＊6Gb SAS / 6Gb SATA対応
＊外部x4 MiniSASポート(SFF8088)×2
＊外部SASテープドライブをサポート
＊2GBフラッシュ バック式 リード/ライト キャッシュ (フラッシュバック駆動用としてキャパシターを使用)
＊最大64論理ドライブをサポート
＊標準でRAID 0、1、1+0、5、5+0、オンライン スペアをサポートし、
ファームウェア4.68以降を適用することでRAID 6、6+0、1 ADM、10 ADMに標準対応
＊D2x00のデュアル ドメイン接続に対応 (ファームウェア4.68以降で標準対応)
＊D3x00のデュアル ドメイン接続に対応
＊Smartキャッシュに対応 (SmartキャッシュまたはSAAP 2.0のライセンスが必要)
SFF8088
◆SmartアレイP222 / P421 / P822とD2x00を接続する場合、D2x00のI/Oモジュールのファームウェアを0131以降にする必要があります。
◆SmartアレイP421 / P822コントローラーでD6000を接続する場合、SmartアレイP421 / P822コントローラーのファームウェアを3.42以降にする 必要があります。
◆Dynamic SmartアレイおよびSmartアレイ コントローラーのFBWCのキャパシターまたはバッテリーは、DL380e Gen8サーバー本体には合計2個 まで搭載可能です。(FBWCはコントローラーあたり1個)
◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る コントローラーベースのソリューションです。Smartキャッシュの機能の詳細については、下記のWebサイトを参照してください。
http://www.hp.com/jp/smartcache
◆Smartキャッシュに対応するには、SmartアレイP430 / P431 / P830コントローラーを使用するか、SmartアレイP420 / P421 / P822コントローラーを 使用し、ファームウェア/ツールのバージョンを以下にする必要があります。
コントローラー ファームウェア：3.42以降 ツール：ACU 9.40以降またはSmart Storage Administrator
◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要です。
◆RAID 1 ADM(Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。
◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの必要台数は6台)
◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が
可能な機能です。(HDD / SSDの最少台数は4台)
◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。
(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)
＊Smartキャッシュに対応するためのオプション
1台のサーバー内の複数のコントローラーで、Smartキャッシュ ライセンスの機能を利用する場合、1ライセンスで可能
＊SmartキャッシュとSAAP 2.0のライセンスはいずれか1つのみ適用可能
＊1年間の24x7テクニカル サポートが含まれています。
2年目以降については別途期間延長のCare Packを購入してください。
HP Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)
D7S26A 29,000円 (税抜価格)
LTO SAS LTO SAS LTO SAS
