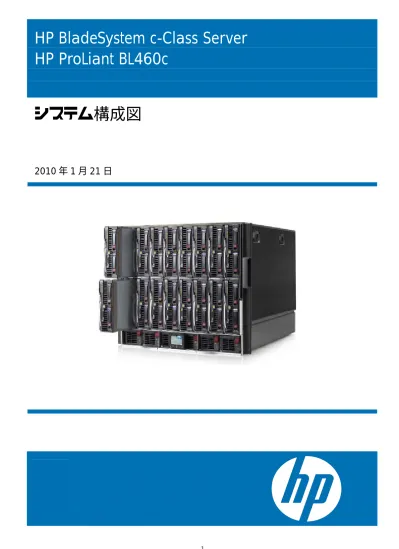

HP ProLiant BL460c
システム構成図
O
VERVIEW
ProLiant BL460c
(限)：在庫限定
ProLiant BL460c サーバーブレード
製品名 ProLiant BL460c
モデル名 DC XX5260 3.33/1x6M 1P 2GB E200i QC XE5430 2.66/2x6M 1P 2GB E200i
製品番号 461603- B21 (限) 459485-B21 (限) プロセッサー タイプ インテル Xeon プロセッサー X5260 3.33GHz インテル Xeon プロセッサー E5430 2.66GHz 標準搭載数 1P / 2C 1P / 4C プロ セッサー マルチプロセッサー 対応 2P / 4C 2P / 8C キャッシュメモリ/CPU 1×6MB L2 キャッシュ 2×6MB L2 キャッシュ チップセット Intel 5000P (1333MHz FSB) 標準 2GB メモリ(PC2-5300 FB-DIMM DDR2-667) 最大 64GB ハードディスク ドライブ ベイ 2 (スモール フォーム ファクター(SFF) ホットプラグ対応) ディスク コントローラー Smart アレイ E200i コントローラー(オプションで 128MB バッテリ バックアップ式ライト キャッシュに対応) 標準 ディスクレス ディスク サブ システム ハード ディスク ドライブ (内蔵) 最大 600GB (300GB 2.5 インチ SAS×2 台) / 500GB (250GB 2.5 インチ SATA×2 台) 拡張スロット BladeSystem c-Class 専用 PCI Express 接続メザニン スロット×2 (TypeⅠ×1、TypeⅡ*3×1)
ネットワーク (オンボード) 2×NC373i マルチファンクション Gigabit ネットワーク アダプター(PXE サポート)、 1×iLO2 リモート管理用(10/100)ポート 省エネ法に基づく エネルギー消費効率*1 c 区分 0.0035 c 区分 0.0022 フォーム ファクター サーバーブレード 重量 6.44kg (最大) OS サポート*2
Windows 2000 Server/Advanced Server、Windows Server 2003 Web/Standard/Enterprise/Datacenter Edition*4、
Windows SBS 2003、Windows CCS 2003、
Windows Server 2008 Hyper-V/Web Server/Standard/Enterprise/Datacenter/HPC、 Windows SBS 2008 Standard/Premium、Linux*5、VMware ESX/ESXi、Citrix XenServer、Solaris
＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 ＊2：OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。 http://www.hp.com/go/ossupport
＊3：HP BladeSystem c-Class サーバーブレードの TypeⅡメザニン スロットは、TypeⅡメザニン カード専用ではなく、TypeⅠと TypeⅡメザニン カードが使用 可能です。
＊4：Windows Server 2003をインストールする際は、Windows Server 2003 SP1以上の統合版メディアを使用してください。 ＊5：動作確認済みLinuxディストリビューションは右記Webサイトを参照してください。 http://www.hp.com/jp/linux 製品の詳細については右記Webサイトを参照してください。 http://www.hp.com/jp/proliant/
〔ストレージ ベイ〕
HP ProLiant BL460c サーバーブレード
① アクセス パネル ② インテル Xeon プロセッサー(最大 2 基) ③ スモール フォーム ファクター(SFF)ホットプラグ対応ドライブ ベイ(最大 2 台搭載可能) ④ ローカル I/O コネクター ⑤ PC2-5300 FB-DIMM DDR2-667 メモリ スロット×8 ⑥ Smart アレイ E200i コントローラー ⑦ メザニン スロット(TypeⅠメザニン用と TypeⅡメザニン用各 1 個) ⑧ 内蔵 USB ポート 2.5 SAS H 2.5 SAS H 1、2 SATA2.5 H 2.5 SATA HO
BladeSystem c-Class における OS インストールの概要
①KVM I/F アダプターを使ったコンソール接続と USB デバイスからのロード
(従来のラックマウント型サーバー同様の
インストール方法)
②iLO2 のリモート コンソールとローカル ケーブル接続の USB デバイスからのロード
③iLO2 のリモート コンソールと iLO2 仮想ドライブからのロード
メディアの入替えも含み、完全に
リモート サイトからインストールが可能
＊iLO2 仮想ドライブはサーバー物理 OS で USB ドライブのサポートが必要④デプロイメント サーバーからのロード
複数のサーバーへのインストールや
リファレンス サーバーのイメージの
コピー インストールなどが容易に
なります。
⑤Onboard Administrator の共有 DVD ドライブからのロード (推奨)
接続図については、c3000 または c7000 Infrastructure Component システム構成図を参照してください。
BladeSystem c-Class サーバー デプロイメント サーバーよりロード ネットワーク (一般 NIC のセグメント) RDP サーバー or ICE サーバーSmartStart CD
BL サーバー前面 SUV ポートへ接続 BladeSystem c-Class サーバー ※注：VM 付コンソールスイッチの仮想メディアはサポートされません。 HP KVM サーバ コンソールスイッチ USB ×1 ポート USB-DVD ドライブ TFT7600 ラックマウント型 キーボード/モニター AF605A c-Class Cat5 KVM I/F アダプターSmartStart CD
リモート PC BladeSystem c-Class サーバー iLO2 の仮想ドライブを サーバーへ割り当て ブラウザー経由で iLO2 のリモート コンソールへ接続 ネットワーク (OA や iLO2 のセグメント) BL サーバー前面 SUV ポートへ接続 SUV ローカル I/O ケーブル USB×2 ポート USB-DVD ドライブ USB-FD ドライブ リモート PC BladeSystem c-Class サーバー ネットワーク (OA や iLO2 のセグメント) ブラウザー経由で iLO2 のリモート コンソールへ接続SmartStart CD
O
VERVIEW
ProLiant BL460c
サーバーブレード
◆ProLiant BL460c サーバーブレードには、BladeSystem c3000/c7000 エンクロージャー、インターコネクト モジュールが必要です。また、ラックマウント型エンク ロージャーにはラック 10000/5000 シリーズ(c7000 は S10614 ラック未対応)が必要です。(ラックフリー(ラック に搭載しない床置きの環境)での利用も可能) ◆デュアルポート ファイバーチャネル アダプターにより 外部接続のファイバーチャネル SAN ストレージを サポート(インターコネクトの要件はストレージの サポート情報参照) ◆ブレードサーバーには、通常キーボード、マウス、 モニターは接続されません。サーバーの管理は Integrated Lights-Out 2 (iLO2) から遠隔操作されます。 BladeSystem c3000/c7000 エンクロージャーに付属の SUV I/O ケーブルを接続することで、メンテナンスや 初期設定時などにサーバーブレード毎にモニターや USB キーボード、USB マウスをローカルに接続する ことが可能です。(c3000/c7000 エンクロージャーの KVM オプションについては BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照) ◆ ラック環境における最適化については以下の資料を 参照してください。 http://h50146.www5.hp.com/products/servers/proliant /whitepaper/wp019_040430/index.htmlデュアルコア モデル
ProLiant BL460c
Dual Core X-X5260 3.33GHz x1 1x6MB L2 2GB メモリ
ホットプラグ SAS SA-E200i モデル
461603-B21 309,000 円
(税込 324,450 円) ＊在庫限定ProLiant BL460c
Quad Core X-E5430 2.66GHz x1 2x6MB L2 2GB メモリ
ホットプラグ SAS SA-E200i モデル
459485-B21 263,000 円
(税込 276,150 円) ＊在庫限定ProLiant BL460c システム構成図
＊OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。 http://www.hp.com/go/ossupport
＊各 Linux ディストリビューション使用時の構成、注意事項については、Linux 構成だけの例外事項等もありますので、詳細は日本 HP の Linux ホームページ (http://www.hp.com/jp/linux/)に掲載の｢Linuxシステム構成図」および「ハードウェア」の項目を参照してください。
このシステム構成図では、サーバーブレード構成のみを参照し、その他の BladeSystem c-Class コンポーネントは、
BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。
クアッドコア モデル
プロセッサー
◆システムボードのプロセッサー ソケットへインストール ◆プロセッサーを追加する際には、同じクロック周波数、同じコア数、 同じキャッシュサイズ、同じ電圧のプロセッサーでアップグレード ◆Xeon 5100 (DC)シリーズ モデルは、Xeon 5200 (DC)、5300 (QC)、 5400 (QC) シリーズのプロセッサーへのアップグレードはできません。 ◆サーバーブレード毎に最大 2 基搭載可能(標準搭載含む)Xeon E5430 2.66GHz 2x6MB L2 Quad Core プロセッサオプションキット 459491-B21 80,000 円 (税込 84,000 円)
Xeon X5260 3.33GHz 1x6MB L2 Dual Core プロセッサオプションキット 461623-B21 126,000 円 (税込 132,300 円)
メモリ
◆サーバーブレード毎に最大 4 組のメモリ キットを搭載可能 ◆各メモリ キットは混在可能です。 ◆メモリ キットは 2 枚 1 組で各バンク毎にインストールしてください。 ◆BL460c は次のアドバンスト メモリ プロテクションをサポートします。 ・アドバンスト ECC メモリ ・オンライン スペア メモリ ・ミラー メモリ ◆アドバンスト ECC メモリでは最大 64GB(一部のモデルは 32GB)アクティブ メモリ、 オンライン スペア メモリ構成では最大 48GB(24GB)アクティブ メモリと 16GB(8GB)スペア メモリ(ブランチ毎に 2 ランク分のスペア メモリ)、 ミラー メモリ構成では最大 32GB(16GB)アクティブ メモリと 32GB(16GB)ミラー メモリをサポートします。 ◆デュアルランク メモリは 1 つの DIMM のスペースに 2 つの DIMM コンポーネントを配置して、メモリ密度を改善する技術を採用したメモリです。 詳細は以下 Web サイトを参照してください。 メモリ テクノロジーの進化：システム メモリ テクノロジーの概要 技術概要、第 4 版(P.3) http://www.compaq.co.jp/products/servers/proliant/whitepaper/wp034_050501/index.html ◆OS により最大メモリ容量に制限があります。 ◆メモリの構成方法、要件は以下になります。 メモリ構成方法 ブランチ 0 ブランチ 1 構成 バンク A 1A、3A バンク C 2C、4C バンク B 5B、7B バンク D 6D、8D 1 ○ ― ― ― 2 ○ ― ○ ― 3 ○ ○ ○ ― アドバンスト ECC メモリ 4 ○ ○ ○ ○ 1* ○ ― ― ― 2 ○ ○ ― ― オンライン スペア メモリ 3 ○ ○ ○ ○ 1 ○ ― ○ ― ミラー メモリ 2 ○ ○ ○ ○ 構成要件 ・オンライン スペア メモリ 構成 1*のバンク A だけを使用する場合はバンク A 全体にデュアルランクを取り付ける必要があります。 各ブランチ内(バンク A と C または バンク B と D)は同じメモリ キットを取り付ける必要があります。 ・ミラー メモリ バンク A と B は同じメモリ キットを取り付ける必要があります。 バンク C と D に取り付ける場合も同じメモリ キットを取り付ける必要があります。 1GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x512MB) 397409-B21 12,000 円 (税込 12,600 円) 2GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x1GB) 397411-B21 18,000 円 (税込 18,900 円) ＊2GB モデルに標準搭載、デュアルランク メモリ ＊シングルランク メモリ 4GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x2GB) 397413-B21 24,000 円 (税込 25,200 円) ＊デュアルランク メモリ 8GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x4GB) 397415-B21 48,000 円 (税込 50,400 円) ＊デュアルランク メモリ 2GB PC2-5300 FB-DIMM DDR2-667 LP メモリ キット (2x1GB) 461826-B21 18,000 円 (税込 18,900 円) ＊シングルランク メモリ ＊低消費電力メモリ 4GB PC2-5300 FB-DIMM DDR2-667 LP メモリ キット (2x2GB) 461828-B21 24,000 円 (税込 25,200 円) ＊デュアルランク メモリ ＊低消費電力メモリ 8GB PC2-5300 FB-DIMM DDR2-667 LP メモリ キット (2x4GB) 466440-B21 48,000 円 (税込 50,400 円) ＊デュアルランク メモリ ＊低消費電力メモリ 16GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x8GB) 413015-B21 300,000 円 (税込 315,000 円) ＊デュアルランク メモリ ＊Xeon X5355、X5365、X5460 以外のプロセッサー搭載のモデルでサポートします。アレイ コントローラー
ホットプラグ対応 ハードディスク ドライブ ＊オンボード ＊SAS 対応、x4 ワイド SAS ポート×1 ＊64MB リード キャッシュ ＊最大 32 論理ドライブをサポート ＊標準で RAID 0、1 をサポート ＊標準の 64MB キャッシュを 128MB キャッシュにアップグレード 且つバッテリ バックアップ式ライト キャッシュを可能にするオプション 128MB バッテリ バックアップ式 ライト キャッシュ イネーブラ 351580-B21 14,000 円 (税込 14,700 円) Smart アレイ E200i コントローラー 2.5 SAS H 2.5 SAS H 2.5 SATA H 2.5 SATA Hサーバー内蔵ディスク用 アレイ コントローラー
◆BL460c で Smart アレイ P700m コントローラーは、1 枚までサポートされます。(メザニン スロット 2 へ搭載を推奨) ◆MDS600 の接続では、RAID レベルの豊富な 512MB キャッシュ搭載の Smart アレイ P700m/512 コントローラーが推奨されます。 さらに BBWC 用バッテリ(452348-B21)を搭載することを推奨します。◆Smart アレイ P700m コントローラーには、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに SAS 型のインターコネクト モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。
◆3Gb SAS BL スイッチには、MDS600 と MSA2000sa または MSA2300sa の混在接続はできません。
◆MDS600 の接続には、以下のファームウェアが必要です。MDS600 F/W 2.54 以降、3Gb SAS BL スイッチ F/W 2.0.46 以降、Smart アレイ P700m コントローラーF/W 6.66 以降、OA モジュール F/W 2.51 以降
◆BladeSystem c7000 エンクロージャーのセンタープレーンの配線マッピングは FC-HBA の項の図のようになっており、各サーバーブレード内の メザニン カードの構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成してください。
また、同じエンクロージャー内の各サーバーブレード内のメザニン カードも、それぞれのサーバーブレードで構成順番を統一する必要があります。 BladeSystem c3000 エンクロージャーの場合、c7000 エンクロージャーとは配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Component システム構成図を参照してください。
外部 SAS ストレージ接続用 アレイ コントローラー
＊PCI Express x8、TypeⅠメザニン カード(メザニン スロット 2 へ搭載を推奨) ＊x2 SAS 3Gbps ポート×4 ＊インターコネクトに 3Gb SAS BL スイッチが必要 ＊MSA2300sa、MDS600 および SAS テープオートローダー/ライブラリ接続用 ＊MSA2300sa の場合、SAS ホスト バス アダプターとして機能します。 (RAID 機能は MSA2300sa 側で提供) ＊MDS600 の場合、アレイ コントローラーとして以下の機能がサポートされます。 ＊256MB リード キャッシュ ＊最大 64 論理ドライブをサポート ＊標準で RAID 0、1、1+0 をサポート Smart アレイ P700m/256 コントローラ 507925-B21 28,000 円 (税込 29,400 円) MDS600 システム構成図、 ストレージ製品 システム構成図 MSA2300 インターコネクト モジュール ベイ経由 H H SAS H H SAS テープオートローダー/ ライブラリ編 LTO SAS
＊PCI Express x8、TypeⅠメザニン カード(メザニン スロット 2 へ搭載を推奨) ＊x2 SAS 3Gbps ポート×4 ＊インターコネクトに 3Gb SAS BL スイッチが必要 ＊MSA2300sa 、MDS600 および SAS テープオートローダー/ライブラリ接続用 ＊MSA2300sa の場合、SAS ホスト バス アダプターとして機能します。 (RAID 機能は MSA2300sa 側で提供) ＊MDS600 の場合、アレイ コントローラーとして以下の機能がサポートされます。 ＊512MB リード キャッシュ ＊最大 64 論理ドライブをサポート ＊標準で RAID 0、1、1+0、5 をサポート ライト キャッシュ バッテリを追加することにより RAID 6(ADG)、オンライン拡張、RAID 変更に対応 ＊Smart アレイ P700m/512 コントローラーでバッテリ バックアップ式 ライト キャッシュ(BBWC)を可能にするオプション(バッテリはコントローラーあたり 1 個) ＊このキットに同梱されるハードディスク ブランク バッテリ ケースは使用しません。 BL460c ではキットに同梱されるベルクロ テープでサーバー内壁に固定します。 HP Smart アレイ BBWC 用バッテリ(薄型) 452348-B21 8,000 円 (税込 8,400 円) Smart アレイ P700m/512 コントローラ 508226-B21 88,000 円 (税込 92,400 円)
ストレージ ブレード
＊内部に Smart アレイ P400/256 コントローラー バッテリ バックアップ式ライト キャッシュ付きを搭載 ＊ホットプラグ対応 SFF(2.5 インチ) SAS/SATA ドライブを最大 6 台搭載可能 ＊標準で RAID 0、1、1+0、5、6 (ADG)をサポート ＊最大 32 論理ドライブをサポート ＊エンクロージャー内の隣接ベイのサーバーブレードと PCI Express でダイレクト接続(下図参照) StorageWorks SB40c ストレージブレード 411243-B21 220,000 円 (税込 231,000 円) H H SAS H H SAS ホットプラグ対応 ハードディスク ドライブ StorageWorks SB40c ストレージブレード SB40c ストレージブレードとハーフハイト サーバーブレードの PCI Express 接続 SB40c ストレージブレードとハーフハイト サーバー ブレードの接続される隣接ベイ(緑枠内の左右逆も可) 上図は c7000 エンクロージャーの場合 ◆1 台のサーバーブレードに対して、SB40c ストレージブレードとテープブレードと PCI 拡張ブレードの混在構成はできません。いずれか 1 つの構成と なります。◆BladeSystem c3000 エンクロージャーの場合の搭載ベイについては、HP BladeSystem c3000 Infrastructure Component システム構成図を参照して ください。 ◆BladeSystem c3000 エンクロージャーを S10614 ラックに搭載する場合、SB40c ストレージブレードの取り外しレバーがラック前面ドアと干渉する ため、ラック前面ドアを外した状態でのみ搭載可能です。 2.5 SAS H 2.5 SAS H 2.5 SATA H 2.5 SATA H ＊SB40c に 10krpm 300GB SAS ハードディスク ドライブを 4 台搭載済みモデル ＊オプションでホットプラグ対応 SFF(2.5 インチ) SAS/SATA ドライブを 2 台追加可能 StorageWorks SB40c 300GB-SAS 4 本バンドル AP762A 460,000 円 (税込 483,000 円) エンクロージャー バックプレーン サーバーブレード
ハードディスクドライブ
SAS2.5 H 2.5 SAS Hホットプラグ対応ハードディスクドライブ
Smart アレイ E200i コントローラー接続 ＊ホットプラグ対応 SFF(2.5 インチ) SAS/SATA ドライブを最大 2 台搭載可能 サーバーブレード内 SFF SAS/SATA ドライブ ケージ SB40c ストレージ ブレード接続 ＊ホットプラグ対応 SFF(2.5 インチ) SAS/SATA ドライブを最大 6 台搭載可能 SB40c ストレージブレード内 SFF SAS/SATA ドライブ ケージ H H SAS H H SAS 2.5 SATA H 2.5 SATA HSFF 3Gb SAS 対応ドライブ (デュアルポート対応)
36GB 15krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 418369-B21 38,000 円 (税込 39,900 円) ＊在庫限定 ◆デュアルポート対応 SAS ハードディスクドライブは、 BL460c、SB40c ストレージブレードではシングルポート 接続として機能します。 ◆SFF SAS ドライブ、SFF SATA ドライブの混在は可能です。 ただし、SAS ドライブと SATA ドライブは同じアレイ グループ内では混在できません。 ◆システムの用途、使用環境に応じて、適切なHDDの規格を 選定いただくことをお勧めします。Serial Attached SCSI HDD(SAS)とSerial ATA HDD(SATA)選定のポイントは、 下記Webサイトを参照してください。 http://h50146.www5.hp.com/products/servers/proliant/storage /sata_sas.html ◆大容量の RAID ボリュームを構成する場合、RAID 障害復旧 後のリビルドに長時間を要します。その間冗長性が失われ ますので、特に SATA ディスク利用時は HDD 2 本の障害に 対応する RAID 6(ADG)でご利用を強く推奨します。 72GB 15krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 418371-B21 40,000 円 (税込 42,000 円) 146GB 10krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 418367-B21 36,000 円 (税込 37,800 円)SFF 3Gb SATA 対応ドライブ (NCQ 対応)
160GB 7.2krpm ホットプラグ 2.5 型 3G SATA ハードディスクドライブ 530888-B21 31,000 円 (税込 32,550 円) ＊在庫限定 ＊SB40c 300GB-SAS 4 本バンドル モデルに 4 台標準添付 300GB 10krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 492620-B21 68,000 円 (税込 71,400 円) 146GB 15krpm ホットプラグ 2.5 インチ型 SAS ハードディスクドライブ 504062-B21 60,000 円 (税込 63,000 円) 250GB 5.4krpm ホットプラグ 2.5 インチ型 SATA ハードディスクドライブ 460355-B21 35,000 円 (税込 36,750 円) 500GB 7.2krpm ホットプラグ 2.5 型 3G SATA ハードディスクドライブ 507750-B21 42,000 円 (税込 44,100 円) ＊在庫限定 ＊在庫限定 ＊在庫限定PCI Express 接続 半導体ストレージ
メザニン スロット接続 StorageWorks 80GB IO アクセラレータ 高速半導体ストレージ AJ876A 600,000 円 (税込 630,000 円) StorageWorks 160GB IO アクセラレータ 高速半導体ストレージ AJ877A 1,020,000 円 (税込 1,071,000 円) StorageWorks 320GB IO アクセラレータ 高速半導体ストレージ AJ878A 1,540,000 円 (税込 1,617,000 円)◆HP StorageWorks IO アクセラレータ 高速半導体ストレージは、メザニン スロットに搭載されます。PCI Express 接続となり、接続コントローラーや スロット位置の依存はありません。(BL460c では最大 2 枚) メザニン スロットに搭載されても、エンクロージャーのインターコネクトには配線され ませんので、インターコネクトとメザニン カードとの配置の関係には影響しません。
◆HP StorageWorks IO アクセラレータ 高速半導体ストレージの共通する仕様は、以下になります。 ・BladeSystem c-Class メザニン カード PCI Express x4 TypeⅠ
・転送速度：Read 時 最大 700MB/s、Write 時 最大 600MB/s、最大 100,000 IOPS ・消費電力：7.5W
・サポート OS：Windows Server 2003 SP2 (x64 のみ)、Windows Server 2008 SP1 (x64 のみ)、 Red Hat Enterprise Linux 4, 5 (各 x64 のみ)、SUSE Linux Enterprise Server 10 (x64 のみ) ◆Write時に使用されるブロック単位の違いにより、システムに要求されるメモリ容量が異なります。 (例：ブロックサイズ8KBの場合、IOアクセラレータ 高速半導体ストレージ 80GBあたり、400MBのメモリが必要) 要求されるメモリ容量などの詳細については、以下Webサイトのユーザー ガイドを参照してください。 http://h20000.www2.hp.com/bizsupport/TechSupport/DocumentIndex.jsp?contentType=SupportManual& lang=en&cc=us&docIndexId=64179&taskId=101&prodTypeId=329290&prodSeriesId=3900933 ◆OS Diskとしては使用できません。 ◆OS上でのソフトウェアRAIDをサポート HP StorageWorks IO アクセラレータ 高速半導体ストレージ
テープ ブレード
＊200/400GB LTO2 Ultrium SAS ドライブ搭載 ＊データ カートリッジ 1 個標準添付 ＊内部に SAS ホスト バス アダプターを内蔵 ＊エンクロージャー内の隣接ベイのサーバーブレードと PCI Express で ダイレクト接続(下図参照) StorageWorks SB448c テープブレード 440947-B21 340,000 円 (税込 357,000 円) LTO SAS StorageWorks テープブレード HP LTO Ultrium ユニバーサル クリーニング カートリッジ C7978A 7,000 円 (税込 7,350 円) ＊200/400GB 対応カートリッジ 1 巻 ＊1 巻入り
＊400/800GB LTO3 Ultrium SAS ドライブ搭載 ＊データ カートリッジ(RW)1 個標準添付 ＊内部に SAS ホスト バス アダプターを内蔵 ＊エンクロージャー内の隣接ベイのサーバーブレードと PCI Express で ダイレクト接続(下図参照) StorageWorks SB920c テープブレード AJ401A 400,000 円 (税込 420,000 円) HP LTO Ultrium ユニバーサル クリーニング カートリッジ C7978A 7,000 円 (税込 7,350 円) ＊1 巻入り HP LTO3 Ultrium 800GB RW データ カートリッジ C7973A 13,000 円 (税込 13,650 円) ＊400/800GB 対応カートリッジ 1 巻
HP LTO3 Ultrium 800GB WORM データ カートリッジ C7973W 14,000 円 (税込 14,700 円) ＊400/800GB 対応カートリッジ 1 巻 ＊一度書き込んだデータの変更、削除不可 HP LTO2 Ultrium 400GB データ カートリッジ C7972A 7,000 円 (税込 7,350 円)
＊800GB/1.6TB LTO4 Ultrium SAS ドライブ搭載 ＊データ カートリッジ(RW)1 個標準添付 ＊内部に SAS ホスト バス アダプターを内蔵 ＊エンクロージャー内の隣接ベイのサーバーブレードと PCI Express で ダイレクト接続(下図参照) StorageWorks SB1760c テープブレード AQ697A 600,000 円 (税込 630,000 円) HP LTO Ultrium ユニバーサル クリーニング カートリッジ C7978A 7,000 円 (税込 7,350 円) ＊1 巻入り HP LTO4 Ultrium 1.6TB RW データ カートリッジ C7974A 20,000 円 (税込 21,000 円) ＊800GB/1.6T B 対応カートリッジ 1 巻
HP LTO4 Ultrium 1.6TB WORM データ カートリッジ C7974W 22,000 円 (税込 23,100 円) ＊800GB/1.6T B 対応カートリッジ 1 巻 ＊一度書き込んだデータの変更、削除不可 テープブレードとハーフハイト サーバー ブレードの PCI Express 接続 テープブレードとハーフハイト サーバーブレードの 接続される隣接ベイ (緑枠内の左右逆も可) 上図は c7000 エンクロージャーの場合 ◆1 台のサーバーブレードに対して、SB40c ストレージブレードとテープブレードと PCI 拡張ブレードの混在構成はできません。いずれか 1 つの構成と なります。
◆BladeSystem c3000 エンクロージャーの場合の搭載ベイについては、HP BladeSystem c3000 Infrastructure Component システム構成図を参照して ください。 ◆BladeSystem c3000 エンクロージャーを S10614 ラックに搭載する場合、テープブレードの取り外しレバーがラック前面ドアと干渉するため、 ラック前面ドアを外した状態でのみ搭載可能です。 SB448c エンクロージャー バックプレーン サーバーブレード
ファイバーチャネル ホスト バス アダプター
◆デュアルポート ファイバーチャネル アダプターには、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに Fibre Channel 型のインターコネクト モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してくだ さい。
◆FC ストレージとの接続に必要なインターコネクトの要件については、ストレージのサポート情報を参照してください。 MSA1000 の MSA ファブリックスイッチ 6 接続はサポートされません。
◆ファイバーチャネル接続テープライブラリ(EBS)がサポートするバックアップ ソフトウェアは下記 Web サイトの EBS Compatibility Matrix を参照して ください。 http://h18006.www1.hp.com/products/storageworks/tapecompatibility.html
◆ファイバーチャネル パスの二重化には、セキュアパスなどのマルチパス構成ソフトウェアが必要です。
◆BladeSystem c7000 エンクロージャーのセンタープレーンの配線マッピングは上図のようになっており、各サーバーブレード内のメザニン カードの 構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成してください。また、同じエンクロージャー内の 各サーバーブレード内のメザニン カードも、それぞれのサーバーブレードで構成順番を統一する必要があります。
BladeSystem c3000 エンクロージャーの場合、c7000 エンクロージャーとは上図配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Component システム構成図を参照してください。 QLogic QMH2462 4Gb デュアルポート ファイバチャネル アダプタ 403619-B21 82,000 円 (税込 86,100 円) ＊4Gb/s 対応デュアルポート ファイバーチャネル ホスト バス アダプター メザニン カード(TypeⅠ) ＊2 個のファイバーチャネル ポートを提供し、 経路の二重化にも対応 ＊c3000/c7000 エンクロージャーのインターコネクト モジュール ベイには、Fibre Channel 型の インターコネクト モジュールが必要 ＊各種ファイバーチャネル SAN ストレージに対応 ＊FC ストレージとの接続に必要なインターコネクトの 要件については、ストレージのサポート情報を参照 ストレージ製品 システム構成図 MSA2300、 EVA シリーズ 各ストレージ、各 OS に対応した マルチパス ソフトウェアを選択
マルチパス構成ソフトウェア
＊ファイバーチャネルの経路の二重化の際に 必要 テープライブラリ編 FC FC Emulex LPe1105 4Gb デュアルポート ファイバチャネル アダプタ 403621-B21 82,000 円 (税込 86,100 円) ＊4Gb/s 対応デュアルポート ファイバーチャネル ホストバスアダプター メザニン カード(TypeⅠ) ＊2 個のファイバーチャネル ポートを提供し、 経路の二重化にも対応 ＊c3000/c7000 エンクロージャーのインターコネクト モジュール ベイには、Fibre Channel 型の インターコネクト モジュールが必要 ＊各種ファイバーチャネル SAN ストレージに対応 ＊FC ストレージとの接続に必要なインターコネクトの 要件については、ストレージのサポート情報を参照 インターコネクト モジュール ベイ経由 LTO SCSI LTO FC デュアルポート ファイバーチャネル ホスト バス アダプター メザニン カード QLogic QMH2462 (左)と Emulex LPe1105 (右)サーバーブレード
ネットワーク カード
インターコネクト モジュール ベイ イーサネット(1000Base-T)×2 オンボード NC373i マルチファンクション Gigabit ネットワーク アダプター×2 ＊Broadcom 社製コントローラー搭載 ＊TOE 機能(Windows のみ)に標準対応 ＊iSCSI アクセラレータ機能は別途ライセンスが必要。詳細は下のコメントをご確認ください。 ＊iSCSI Boot 機能は、Windows/Linux で対応ベイ 1、2 へアサイン*1
オンボード Ethernet ネットワーク アダプター(1GbE マルチファンクション機能付き)
Flex-10 対応 Ethernet ネットワーク アダプター
＊PCI Express Gen2 x8、TypeⅠメザニン カード ＊Broadcom 社製コントローラー搭載
＊iSCSI アクセラレータ機能、TOE 機能を提供。iSCSI Boot 機能は将来対応予定 ＊1GbE もしくは 10GbE(10GBase-KR)対応
＊エンクロージャーのインターコネクトは 1GbE ダウンリンクのインターコネクト モジュール(スイッチまたは 1GbE パススルー)、 10GbE ダウンリンクの 1/10GbE パススルー モジュール、ProCurve 6120XG ブレードスイッチ、
またはバーチャルコネクト Flex-10 イーサネット モジュールをサポート ＊バーチャルコネクト Flex-10 イーサネット モジュールと併用することにより、 Flex-10 機能で 10Gb の帯域を最大 4 つの FlexNIC に分割使用可能 ＊BL460 ではメザニン スロット 2 (PCI Express x8) に取り付けることをお勧めします。 イーサネット(10GBase-KR)×2 ベイ 5、6 にアサイン*1 NC532m デュアルポート マルチファンクション 10GbE ネットワーク アダプタ 467799-B21 77,000 円 (税込 80,850 円)
オプション メザニン カード(マルチファンクション機能付き)
＊1：上記ベイ アサインは c7000 エンクロージャー の場合となります。 ＊PCI Express Gen2 x8、TypeⅡメザニン カード＊NetXen 社製コントローラー搭載 ＊TOE 機能(Windows のみ)を提供 ＊1GbE もしくは 10GbE(10GBase-KR)対応
＊エンクロージャーのインターコネクトは 1GbE ダウンリンクのインターコネクト モジュール(スイッチまたは 1GbE パススルー)、 10GbE ダウンリンクの 1/10GbE パススルー モジュール、ProCurve 6120XG ブレードスイッチ、
またはバーチャルコネクト Flex-10 イーサネット モジュールをサポート ＊バーチャルコネクト Flex-10 イーサネット モジュールと併用することにより、 Flex-10 機能で 10Gb の帯域を最大 4 つの FlexNIC に分割使用可能 ＊BL460c ではメザニン スロット 2 (TypeⅡ) に取り付ける必要があります。 イーサネット(10GBase-KR)×2 ベイ 5、6 にアサイン*1 NC522m デュアルポート マルチファンクション 10GbE ネットワーク アダプター 467801-B21 77,000 円 (税込 80,850 円)
◆PCI Express Gen2 対応カードは、Gen1 スロットでは Gen2 カードの下位互換性により Gen1 モードで動作します。
◆各ネットワーク アダプターは 10Mbps/100Mbps の直接接続には対応していません。インターコネクトがイーサネット パススルー モジュールの 場合には、ご注意ください。
◆Gigabit ネットワーク アダプターには、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに Ethernet 型のインターコネクト モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。
◆オンボードの NIC の 2 ポートは、BladeSystem c7000 エンクロージャーではインターコネクト モジュール ベイ 1、2 に、c3000 エンクロージャーでは ベイ 1 に固定配線されています。
◆BladeSystem c7000 エンクロージャーのセンタープレーンの配線マッピングは前頁の図のようになっており、各サーバーブレード内のメザニン カードの構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成してください。
また、同じエンクロージャー内の各サーバーブレード内のメザニン カードも、それぞれのサーバーブレードで構成順番を統一する必要があります。 BladeSystem c3000 エンクロージャーの場合、c7000 エンクロージャーとは配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Component システム構成図を参照してください。
◆オンボードのマルチファンクション NIC のハードウェア マルチファンクション機能の iSCSI アクセラレータ機能を使用する場合、以下のライセンス オプションが必要です。 452679-B21 Accelerated iSCSI Pack 1 ポート ライセンス 14,000 円 (税込み 14,700 円)・・・オンボード NIC 用
(ソフトウェア側のiSCSIイニシエーター機能のみを使用する場合は、ハードウェアのiSCSIアクセラレータ機能を利用しないためライセンスは不要 です。) ◆NC532m / NC522m デュアルポート マルチファンクション 10GbE ネットワーク アダプターの Flex-10 機能は、エンクロージャーのインターコネクト モジュールにバーチャルコネクト Flex-10 イーサネット モジュールを使用した場合にのみ有効です。詳細は以下 Web サイトのバーチャルコネクト Flex-10 イーサネットモジュールの製品 Web サイトを参照してください。 http://h50146.www5.hp.com/products/servers/bladesystem/c/component/flex-10/index.html また、Flex-10の技術情報については、以下のWebサイトを参考してください。 http://h50146.www5.hp.com/products/servers/bladesystem/whitepaper/c01608922-J2/pdfs/c01608922-J2.pdf ◆NIC のチーミング構成については、以下の Web サイトを参考にしてください。 http://h50146.www5.hp.com/products/servers/proliant/support/support_02/support02_03_02.html ◆NC532m、NC522m は Windows 2000 ではサポートされていません。
オプション メザニン カード(1GbE マルチファンクション機能付き)
◆各ネットワーク アダプターは 10Mbps/100Mbps の直接接続には対応していません。インターコネクトがイーサネット パススルー モジュールの 場合には、ご注意ください。スイッチ型インターコネクトの場合、エンクロージャー内サーバーとスイッチ間のみ 1Gbps 固定となります。 ◆Gigabit ネットワーク アダプターには、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに Ethernet 型のインターコネクト
モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。
◆BladeSystem c7000 エンクロージャーのセンタープレーンの配線マッピングは前々頁の図のようになっており、各サーバーブレード内のメザニン カードの構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせて構成してください。
また、同じエンクロージャー内の各サーバーブレード内のメザニン カードも、それぞれのサーバーブレードで構成順番を統一する必要があります。 BladeSystem c3000 エンクロージャーの場合、c7000 エンクロージャーとは配線マッピングが異なります。HP BladeSystem c3000 Infrastructure Component システム構成図を参照してください。 ◆NIC のチーミング構成については、以下の Web サイトを参考にしてください。 http://h50146.www5.hp.com/products/servers/proliant/support/support_02/support02_03_02.html ◆NC360m、NC364m、QMH4062 は Windows 2000 ではサポートされていません。 インターコネクト モジュール ベイ
＊PCI Express x4、TypeⅠメザニン カード ＊Broadcom 社製コントローラー搭載
＊iSCSI アクセラレータ機能、TOE 機能(Windows のみ)に標準対応 ＊iSCSI Boot 機能は、Windows/Linux で対応
イーサネット(1000Base-T)×2 ベイ 3、4 または 5、6 に アサイン*1 (メザニン スロットに 依存) NC382m デュアルポート マルチファンクション 1GbE ネットワーク アダプタ 453246-B21 44,000 円 (税込 46,200 円) ＊在庫限定
＊PCI Express x4、TypeⅠメザニン カード ＊QLogic 社製コントローラー搭載
＊iSCSI アクセラレータ機能、TOE 機能に標準対応 ＊iSCSI Boot 機能は、Windows/Linux/VMwareESX で対応
イーサネット(1000Base-T)×2 ベイ 3、4 または 5、6 にアサイン*1
(メザニン スロットに 依存) QLogic QMH4062 1GbE デュアルポート iSCSI アダプタ
488074-B21 82,000 円 (税込 86,100 円)
＊PCI Express x4、TypeⅠメザニン カード ＊Broadcom 社製コントローラー搭載 イーサネット(1000Base-T)×2 ベイ 3、4 または 5、6 にアサイン*1 (メザニン スロットに 依存) NC326m デュアルポート Gigabit ネットワーク アダプタ 406771-B21 32,000 円 (税込 33,600 円)
＊PCI Express x4、TypeⅠメザニン カード ＊Broadcom 社製コントローラー搭載 ＊BL460c ではメザニン スロット 2 (4 ポート出力) に取り付ける必要があります。 イーサネット(1000Base-T)×4 ベイ 5、6、7、8 へ アサイン*1 NC325m 4 ポート Gigabit ネットワーク アダプタ 416585-B21 69,000 円 (税込 72,450 円)
＊PCI Express x4、TypeⅠメザニン カード ＊インテル社製コントローラー搭載 ＊BL460c ではメザニン スロット 2 (4 ポート出力) に取り付ける必要があります。 イーサネット(1000Base-T)×4 ベイ 5、6、7、8 へ アサイン*1 NC364m 4 ポート Gigabit ネットワーク アダプタ 447883-B21 77,000 円 (税込 80,850 円)
＊PCI Express x4、TypeⅠメザニン カード ＊インテル社製コントローラー搭載 イーサネット(1000Base-T)×2 ベイ 3、4 または 5、6 にアサイン*1 (メザニン スロットに 依存) NC360m デュアルポート Gigabit ネットワーク アダプタ 445978-B21 35,000 円 (税込 36,750 円)
オプション メザニン カード(1GbE マルチファンクション機能なし)
＊1：上記ベイ アサインは c7000 エンクロージャー の場合となります。 ＊PCI Express x4、TypeⅠメザニン カード＊QLogic 社製コントローラー搭載
＊iSCSI アクセラレータ機能、TOE 機能に標準対応 ＊iSCSI Boot 機能は、Windows/Linux/VMwareESX で対応 ＊488074-B21 QMH4062 のバーチャルコネクト対応版
イーサネット(1000Base-T)×2 ベイ 3、4 または 5、6 にアサイン*1 (メザニン スロットに
依存) QLogic 1GbE デュアルポート iSCSI アダプター
InfiniBand ネットワーク アダプター(HCA)
4XDDR×2
＊PCI Express x8、TypeⅠメザニン カード
＊デュアルポート 4XDDR 対応 InfiniBand PCI Express アダプター ＊最高 20Gbps の転送速度をサポート(40Gbps フルデュプレクス) ＊BL460c ではメザニン スロット 2 (PCI Express x8) に取り付ける
必要があります。
＊OS は Linux (RHEL、SLES)、Windows CCS をサポート
＊このアダプターには、ドライバー ソフトウェアは添付されません。 インターコネクト モジュール ベイの ベイ 5+6 ワイド および 7+8 ワイドに アサイン*1 Infiniband 4X DDR デュアルポート メザニン HCA 448262-B21 109,000 円 (税込 114,450 円) ＊1：上記ベイ アサインは c7000 エンクロージャーの場合と なります。
◆InfiniBand 4X DDR HCA(アダプター)には、BladeSystem c3000/c7000 エンクロージャーのインターコネクト モジュールに InfiniBand スイッチ モジュールが必要です。詳しくは BladeSystem c3000 または c7000 Infrastructure Component システム構成図を参照してください。
◆10GBase-KX4 用 10GbE と InfiniBand の高帯域メザニン カードの場合、BladeSystem c7000 エンクロージャーのセンタープレーンの配線マッピングは、 上図のようになっています。対応するポート位置のインターコネクト モジュール ベイに、10GBase-KX4 用 10GbE や InfiniBand スイッチ モジュール が必要です。各サーバーブレード内のメザニン カードの構成順と各ベイのインターコネクトは同じ型のインターコネクト モジュールと位置を合わせ て構成してください。また、同じエンクロージャー内の各サーバーブレード内のメザニン カードも、それぞれのサーバーブレードで構成順番を統一 する必要があります。BladeSystem c3000 エンクロージャーの場合、c7000 エンクロージャーとは上図配線マッピングが異なります。
HP BladeSystem c3000 Infrastructure Component システム構成図を参照してください。 ◆InfiniBand のテクノロジーについては、以下の Web サイトを参考にしてください。 http://h20000.www2.hp.com/bc/docs/support/SupportManual/c00593119/c00593119.pdf Infiniband 4X DDR メザニン HCA (アダプター) 高帯域 メ ザ ニ ン カ ード サーバーブレード
c7000 エンクロージャーの
PCI 拡張ブレード
＊隣接するサーバーにフルハイト/フルレングス 64 ビット/133MHz PCI-X スロット×2(ライザー標準取付)、 またはフルハイト/フルレングス PCI Express x4 (x8 コネクター)×2 スロット(ライザー添付)を提供する I/O 拡張ブレード
＊PCI-X スロットと PCI Express スロットの混在はできません。
＊PCI-X スロットは 25W 以内の 3.3V またはユニバーサル カード×2 枚をサポート、 PCI Express スロットは 75W 以内のカード×2 枚をサポート。
＊SSLまたはXMLアクセラレータ カード、VOIPカード、専用の通信カードなどの、 標準的な他社製のPCIカードを使用できます。
注：PCI 拡張ブレードは、特殊な用途向けの PCI カードを使用するための製品です。
一般的な NIC、FC HBA、および InfiniBand は、HP BladeSystem c-Class インターコネクト、 メザニン製品にて提供されています。
＊PCI 拡張ブレードは Onboard Administrator のファームウェアが v2.0 以降でサポートされます。 ＊エンクロージャー内の隣接ベイのサーバーブレードと PCI Express でダイレクト接続(下図参照) BladeSystem c-Class PCI 拡張ブレード PCI 拡張ブレードとハーフハイト サーバー ブレードの PCI Express 接続 PCI 拡張ブレードとハーフハイト サーバー ブレードの接続される隣接ベイ (緑枠内の左右逆も可) 上図は c7000 エンクロージャーの場合 ◆1 台のサーバーブレードに対して、SB40c ストレージブレードとテープブレードと PCI 拡張ブレードの混在構成はできません。いずれか 1 つの構成と なります。
◆BladeSystem c3000 エンクロージャーの場合の搭載ベイについては、HP BladeSystem c3000 Infrastructure Component システム構成図を参照して ください。
◆BladeSystem c3000 エンクロージャーを S10614 ラックに搭載する場合、PCI 拡張ブレードの取り外しレバーがラック前面ドアと干渉するため、 ラック前面ドアを外した状態でのみ搭載可能です。
＊PCI Express x8、ロープロファイル/フルハイト スロットバス対応、ハーフレングス アダプター ＊SAS/SATA 対応、内部 x4 ワイド SAS ポート(SFF8484)×1、外部 x4 ワイド SAS ポート(SFF8470)×1
(BladeSystem c-Class では外部ポートのみ使用) ＊このアダプターを PCI 拡張ブレードに装着し、テープオートローダー/ライブラリを接続する場合、 ラック前面より背面へケーブルを通すために、AF099A ケーブル マネジメント ブラケット キット(前面配線用)の 前面配線パネルを使用してください。詳しくはラック オプション編システム構成図をご参照ください。 また、前面に SAS ケーブルが接続されるため、ラック前面とラックのフロントドアの内側との隙間が 8cm 以上 必要となります。HP 10600 G2 シリーズ ラックでは、c7000 エンクロージャーのベイ 7、8、15、16 において、 ドアと SAS ケーブルが干渉し搭載できません。 SC44Ge ホストバスアダプタ 416096-B21 22,000 円 (税込 23,100 円)
PCI Express バス対応 SAS アダプター
SAS SFF8470 テープオートローダー/ ライブラリ編 LTO SAS
BladeSystem c-Class PCI 拡張ブレード 448018-B21 87,000 円 (税込 91,300 円)
エンクロージャー バックプレーン
サーバー マネージメント
リモート管理ソフトウェア (Integrated Lights-Out 2)
統合管理ソフトウェア製品の Insight Control に
ついては次頁を参照してください
◆ProLiant BL c-Class の Integrated Lights-Out 2 は､Standard Blade Edition を標準装備しており、リモート コンソール機能により標準的 なブラウザーを使用してネットワーク クライアントからリモートで サーバーのグラフィカルな制御および管理機能を提供します。 サーバー本体や OS の状態に依存することなく、管理者のデスク トップからキーボード/マウスを使用したサーバーの操作を行うこと が可能です。サーバーの電源投入、切断、再起動をはじめ、ファーム ウェアのアップデートや、仮想 FD/CD 機能による OS のインストール の制御、トラブルシューティング機能などの実行が可能です。 ◆iLO 製品の詳細については下記 Web サイトを参照してください。 http://www.hp.com/jp/servers/ilo ◆iLO2 のファームウェアのアップデート自体は無償です。ただし、バー ジョン v1.70 以降から有償機能を使用するには、アップデート権が 必要です。型番 452141-B21 (Advanced) / 452158-B21 (Select)(販売 終了)のアップデート権を含まないライセンスでは、バージョン 1.6x までへの更新は無償ですが、ファームウェア v1.70 以上の拡張 機能を使用する場合にはアップデート権(有償)が必要です。 アップデート権付きの Care Pack を購入してください。(パッチなど 機能変更を伴わないアップデート(1.71、1.72…など)は、今後も無償 です。) ◆販売終了のアップデート権が設定される以前の型番 263825-B21 (Advanced) / 413119-B21 (Select)の契約内容は今後も変わりません。 新しいバージョンのファームウェアを無償で使用できます。 ＊オンボード
＊Integrated Lights-Out 2(iLO2)マネジメント専用に 10/100 Ethernet ポートを装備
＊ProLiant DL/ML 用 iLO Advanced Pack のほとんどの機能を標準搭載 (Select / Advanced-BL Pack で拡張される機能を除く)
＊iLO ポートは、c3000/c7000 エンクロージャーでは、各サーバー ブレードと共に集約され、Onboard Administrator 経由でアクセス されます。
Integrated Lights-Out 2 (iLO2) Standard Blade Edition
◆Insight Rapid Deployment ソフトウェア for HP ProLiant (RDP)は、 HP と Symantec による共同ソリューションで、サーバーの構築に必要 なハードウェアの設定、OS のインストールやアプリケーションの インストールなどの作業を自動化し、サーバーの設定に必要な時間を 大幅に短縮することができるサーバーDeployment ソフトウェアです。 ProLiant BL e/p/c-Class だけでなく、PXE をサポートした ProLiant ML/DL サーバーでも利用することができ、大量のサーバー システム を効率よく管理をすることで、コストと時間を劇的に削減できます。 ◆Insight Rapid Deployment ソフトウェアの利用には、ブレード
サーバーとは別に Deployment サーバーが必要です。
Insight Rapid Deployment ソフトウェアの詳細は下記 Web サイトを 参照してください
http://h50146.www5.hp.com/products/servers/proliant/essentials/ rapiddeploy_sh.html
◆Insight Rapid Deployment ソフトウェアを収録したメディアは、 ライセンス キット(452151-B21) には含まれていません。 Insight Rapid Deployment ソフトウェアは、下記 Web サイトから 無償でダウンロード可能です。 http://h20293.www2.hp.com/portal/swdepot/displayProductInfo.do? productNumber=HP-RDP ソフトウェアを収録したメディアが必要な場合は、Insight Software Media Kit (436222-B21) を購入してください。
サーバー デプロイメント ソフトウェア
Insight Rapid Deployment ソフトウェア for HP ProLiant 1 サーバー ライセンス
(1 年 24ｘ7 テクニカルサポート＆アップデート権付) 452151-B21 20,000 円 (税込 21,000 円)
＊略称：RDP、旧製品名：Rapid Deployment Pack
＊物理または仮想マシンのデプロイ対象サーバーを 1 台管理できる ライセンス
＊このライセンス キットにはメディアは含まれません。
無償ダウンロードによる入手、またはメディア キットを購入して ください。
Integrated Lights-Out Advanced Pack for BladeSystem (1 年 24ｘ7 テクニカルサポート＆アップデート権付) 1 サーバ ライセンス 512488-B21 25,000 円 (税込 26,250 円)
8 サーバ ライセンス 512489-B21 200,000 円 (税込 210,000 円)
＊Integrated Lights-Out 2(iLO2)の機能拡張するためのライセンス キー ＊iLO2 Standard Blade Edition では、パワー レギュレーター レポート
機能、仮想メディア機能(script/CLP)、高機能なセキュリティが 拡張されます。
＊1 年間の 24x7 テクニカル サポートおよびアップデート権が含まれて います。2 年目以降については別途期間延長の Care Pack を 購入してください。
統合管理ソフトウェア
◆HP Insight Control は、ProLiant または BladeSystem の監視と管理を 簡素化するための統合管理ソフトウェアです。
◆HP Insight Control でライセンスが提供される機能は次のとおりです。 ・HP Systems Insight Manager (HP SIM)
・HP Integrated Lights-Out Advanced (iLO Advanced) ・パフォーマンス管理
・電源管理
・サーバー配備 (Insight Rapid Deployment) ・サーバー移行
・仮想マシン管理
◆HP Insight Control には、以下の 3 種のライセンス キーが含まれます。 HP Insight Control、iLO Advanced と Insight Rapid Deployment (アップグレード キットの場合 Insight Rapid Deployment を除く) ◆HP Insight Control のライセンス オプション キットには、 ソフトウェアを収録した HP Insight ソフトウェア DVD メディアは 含まれていません。HP Insight ソフトウェア DVD イメージは、下記 Web サイトから無償でダウンロード可能です。(DVD 2 枚組、 1 層と 2 層 各 1 枚) http://h18004.www1.hp.com/products/servers/management/ fpdownload.html ソフトウェアを収録したメディアが必要な場合は、Insight Software Media Kit (436222-B21) を購入してください。 ◆Insight Control として購入した場合、テクニカル サポートとアップ グレードは、iLO Advanced Pack (または for BladeSystem) を含む すべてのソフトウェアに提供されます。 ◆HP ProLiant 管理ソフトウェアの詳細は以下 Web サイトを参照して ください。また、これらソフトウェア製品のインストレーション サービス、サポート期間延長の Care Pack 製品など詳しくは、 ProLiant ソフトウェア編システム構成図も合わせて参照してください。 http://www.hp.com/jp/insight
＊Insight Rapid Deployment ソフトウェアのライセンスを既に保有して いる場合に、Insight Control へアップグレードするのためのキット ＊Insight Control で 1 台または 8 台のサーバーを管理できるライセンス ＊このライセンス キットにはメディアは含まれません。無償ダウン
ロードによる入手、またはメディア キットを購入してください。 Insight Control RDP to Insight Control アップグレード キット
(1 年 24×7 テクニカルサポート＆アップデート権付) 1 サーバー ライセンス 453485-B22 40,000 円 (税込 42,000 円) 8 サーバー ライセンス 436751-B23 320,000 円 (税込 336,000 円) ＊Insight Control で 1 台または 10 台のサーバーを管理できるライセンス ＊このライセンス キットにはメディアは含まれません。無償ダウン ロードによる入手、またはメディア キットを購入してください。 Insight Control (1 年 24×7 テクニカルサポート＆アップデート権付) 1 サーバー ライセンス 452148-B22 54,000 円 (税込 56,700 円) 10 サーバー ライセンス 452676-B22 540,000 円 (税込 567,000 円) ＊Insight ソフトウェアの DVD メディア キット(ライセンスなし) Insight Software Media Kit
436222-B21 3,000 円 (税込 3,150 円)
Insight Control for Linux については、ProLiant
USB
＊オンボード ＊外部からアクセスできないサーバー内蔵 USB ポートを標準装備 ＊USB キー、USB メモリが使用可能 適応サイズ：15×25×90 mm (H×W×D) ＊アプリケーション認証などのセキュリティ キーやProLiant iVirtualization などの USB ブートに対応
◆内蔵 USB ポートに適応する USB キー/メモリの適応サイズの 計測方法 ◆HP ProLiant iVirtualization は、仮想化ソフトウェアのイメージを 内蔵した USB フラッシュ メディアと、同メディアに対応した HP ProLiant サーバーの組み合わせで提供する、サーバー組み込み 型の仮想化ソリューションです。本製品は HP ProLiant サーバーの 内部 USB ポートに仮想化ソフトウェア用の USB フラッシュ メディアを接続し使用されます。
◆HP OEM 版 VMware 製品、Citrix XenServer 製品および OS 用 Care Pack 製品の詳細は、ProLiant ソフトウェア編システム 構成図を参照してください。 内蔵 USB ポート USBport W/2 mm H/2 mm W/2 mm H/2 mm USB port コネ クター 部分 USB メモリ外装部 D:コネクター部先端より、外装部の端まで
HP ProLiant iVirtualization 製品
◆VMware ESXi および Citrix XenServer は 1 プロセッサー以上でサポートされます。
◆OS のサポートについては、下記 Web サイトの OS サポート マトリクスを参照してください。 http://h18004.www1.hp.com/products/servers/software/index.html
◆VMware ESXi 3.5 U4、ESXi 4 の場合、下記 Web サイトからイメージをダウンロードし、フラッシュ メディアにロードして利用してください。 https://h20392.www2.hp.com/portal/swdepot/displayProductInfo.do?productNumber=HPVM05 (ESXi 3.5 U4)
https://h20392.www2.hp.com/portal/swdepot/displayProductInfo.do?productNumber=HPVM06 (ESXi 4.0)
◆HP Integrated Citirix XenServer の場合、下記 Web サイトからイメージをダウンロードし、フラッシュ メディアにロードして利用してください。 https://h20392.www2.hp.com/portal/swdepot/displayProductInfo.do?productNumber=HPXS (XenServer 5.5)
USB フラッシュ メディア ドライブ キー 準備中
HP Care Pack サービス
標準保証： ◆標準保証は、各 BladeSystem c-Class のコンポーネントにより以下のようになります。 c-Class エンクロージャー、BL4xxc/BL6xxc サーバーブレード、ストレージブレード、ノンホットプラグ SSD： 3 年間パーツ保証、3 年間翌日オンサイト サービス BL280c G6/BL2x220c G6 サーバーブレード、テープブレード：3 年間パーツ保証 インターコネクト モジュール(ProCurve 本体除く)、BL260c G5/BL2x220c G5 サーバーブレード：1 年間パーツ保証、1 年間翌日オンサイト サービス ProCurve ブレードスイッチ(トランシーバー除く、ProCurve 本体)：ライフタイム保証、1 年間翌日オンサイト サービス ただし、SATA ハードディスクドライブおよびホットプラグ SSD には、搭載されるシステムの保証期間にかかわらず、1 年間のパーツ保証が適用され ます。詳細は右記Webサイトを参照してください。 http://h50222.www5.hp.com/support/230040-B21/warranty/72536.html ◆障害受付時間、診断サービス提供時間、オンサイト提供時間は、月曜日∼金曜日 9:00−17:00(祝日および年末年始を除く)となります。 ◆緊急性の高いサポート対応をご希望の場合には、HP Care Pack を以下より購入してください。◆BladeSystem c-Class サーバーブレード 1 台、ストレージブレード 1 台、テープブレード 1 台、c3000 または c7000 エンクロージャー1 台、SAS BL スイッチ(2 個パック)、BladeSystem c-Class SAN (FC)スイッチ 1 台、Infiniband スイッチモジュール 1 台に対して、各 HP Care Pack が 1 つ必要と なります。ブレードデバイス(サーバー、ストレージ、テープ各ブレード)は未搭載ブレードや予備用ブレードにも 1 台分の Care Pack が必要となります。 ◆原則、同時に構成される c-Class サーバーブレード、c3000 または c7000 エンクロージャー、SAS スイッチ、SAN (FC)スイッチ、InfiniBand スイッチ
は、同じサービスレベルおよび期間の HP Care Pack を購入してください。 ◆HP Care Pack ハードウェア オンサイト サービスは、標準保証の内容を 3∼5 年間の 4 時間対応 標準時間もしくは 4 時間対応 24x7 にアップグレード します。翌日対応 4 年、5 年は標準保証の期間を延長します。 4 時間対応 標準時間： ・受付/障害診断時間：月曜日∼金曜日 8:45−17:30(祝日および年末年始を除く) ・オンサイト作業：17:30 までに電話を受けた案件は原則 4 時間対応 4 時間対応 24x7： ・受付/障害診断時間：24 時間 7 日間(年中無休) ・オンサイト作業：原則 4 時間対応 ◆HD 返却不要サービスは、通常のハードウェア オンサイトでは、修理交換により取り外された部品は HP の所有となりますが、本サービスでは、交換 により取り外された HD(ハードディスクドライブ)を HP の所有とせず、お客様の所有とする権利を付与します。具体的には、従来のハードウェア オンサイトに加え、交換作業担当者が修理交換後の当該 HD を持ち帰らずにお客様にお引渡しするサービスです。 ◆HP Care Pack サポートプラス(24 も含む)は、標準保証のハードウェア保証内容を 3 年間の 4 時間対応 標準時間もしくは 4 時間対応 24x7 にアップ グレードするのに加え、ソフトウェア部分に対する電話による技術支援が受けられます。 サポートプラス： ・HP Care Pack ハードウェア オンサイト サービス 4 時間対応 標準時間に加え、ソフトウェアの電話サポート(標準時間) サポートプラス 24： ・HP Care Pack ハードウェア オンサイト サービス 4 時間対応 24x7 に加え、ソフトウェアの電話サポート(24 時間、年中無休) ◆iLO Select/Advanced PackおよびAccelerated iSCSI Packのファームウェア等を利用した製品についてのテクニカル サポートは、上記のハードウェア
保守には含まれません。テクニカル サポートが含まれないソフトウェア製品については、別途HP Care Packソフトウェア テクニカル サポートを 購入してください。 ◆お客様登録申請はハードウェア製品本体購入から 10 日以内に完了していただく必要があります。 ◆ハードウェア保守サービスの提供期間は製品本体の購入日より数えて 3 年間、4 年間、5 年間となります。(製品本体の購入日が保証開始日となります) ◆オンサイト サービスおよび 24 時間 7 日間オンサイト サービスの提供地域および応答時間に関しては地理的制限等があります。 また、原則としてオンサイト作業が提供できる地域は、弊社が定めております離島などサービス拠点から遠隔地への出張とならない場合のみと 限らせていただきます。対象地域の詳細は下記 HP Care Pack の Web サイトより「地域検索」の項目を参照してください。
◆オンサイト作業対象地域以外のお客様は、弊社サービス拠点まで製品をお持込みいただき、修理完了後にお引取りいただくか、もしくは 別途有償にてオンサイト作業を承ります。
◆HP Care Pack にはソフトウェアの技術支援に関するサービスをパッケージした「ソフトウェア サービス」も用意しております。 ソフトウェア サービスの詳細は右記HP Care PackのWebサイトを参照してください。http://www.hp.com/jp/carepack_fixed/
HP Care Pack ハードウェア オンサイトおよびソフトウェア テクニカル サポートの各型番は、
次頁以降を参照してください。
インストレーション／スタートアップ サービス
◆HP Care Pack サービスの標準で用意されているインストレーションおよびスタートアップ サービスは、HP BladeSystem c3000 または c7000 エンクロージャーと共に同時購入、同時導入される HP ProLiant BL c-Class サーバーブレードに対してサービスが用意されております。 本サービスは HP BladeSystem c3000 エンクロージャー用および c7000 エンクロージャー用で、型番・価格・サービス内容が異なります。 各 BladeSystem c-Class エンクロージャー用インストレーションおよびスタートアップ サービスについては、導入される c-Class エンクロージャーの HP BladeSystem c3000 Infrastructure システム構成図または HP BladeSystem c7000 Infrastructure システム構成図を参照してください。
◆追加用の HP ProLiant BL c-Class サーバーブレードおよび各オプションに対してのサービスは、個別の見積りとなります。
