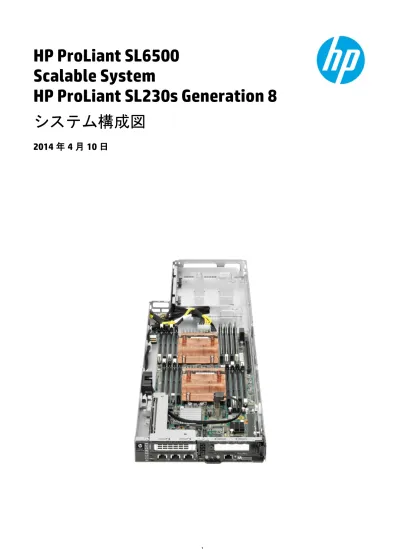

ProLiant SL230s Gen8 システム構成図

Scalable System

HP ProLiant SL230s Generation 8

システム構成図

2014 年 4 月 10 日

O ^VERVIEW HP ProLiant SL6500 Scalable System

HP ProLiant SL6500 Scalable System

HP ProLiant SL6500 Scalable System は、4U のスペースに多くのサーバートレイを搭載し、電源、ファンを共有し、

効率化を実現するとともに独立性を保つことで、他のサーバートレイに影響を与えない個別のメンテナンス性を提供する、

スケールアウト システムに特化した製品です。また、前面ケーブリングを採用するなど、メンテナンスが考慮された設計に なっています。

HP ProLiant SL6500 Scalable System は、ファンと電源を持つ 4U ラックマウント型シャーシ (HP s6500 4U シャーシ) に ハーフワイド 1U サーバートレイ(HP ProLiant SL170s G6、HP ProLiant SL390s G7 1U、HP ProLiant SL230s Gen8)を 8 つ、

ハーフワイド 2U サーバートレイ(HP ProLiant SL390s G7 2U、HP ProLiant SL250s Gen8)を 4 つ、ハーフワイド 4U サーバートレイ(HP ProLiant SL390s G7 4U、SL270s Gen8)を 2 つ搭載ができます。

または、フルワイド 1U サーバートレイ(HP ProLiant SL160s G6、HP ProLiant SL165s G7) を 4 つ搭載することが できます。

ハーフワイドのサーバートレイ同士を混在、またはフルワイド同士のサーバートレイを混在して搭載することは できますが、ハーフワイドとフルワイドのサーバートレイを混在して搭載することはできません。

また、ProLiant SL G6 / G7 サーバートレイと、ProLiant SL Gen8 サーバートレイの同一シャーシ内での混在、および ProLiant SL270s Gen8 と、ProLiant SL230s Gen8 や ProLiant SL250s Gen8 の同一シャーシ内での混在はサポート されません。

(限)：在庫限定

製品名 s6500 シャーシ

モデル名 HP s6500 4Uシャーシ (3x1200W PS, 冗長ファン) HP s6500 4Uシャーシ (2x1200W PS, 非冗長ファン)

製品番号 629236-B21 (限) 629235-B21 (限)

トレイ スロット数

ハーフワイド1Uサーバートレイの場合：8、 ハーフワイド2Uサーバートレイの場合：4、

ハーフワイド4Uサーバートレイの場合：2、 フルワイド1Uサーバートレイの場合：4、 ハーフワイド サーバートレイ同士、またはフルワイド サーバートレイ同士は混在可能*²

ファン 冗長ファン×8 非冗長ファン×8

電源ユニット 4Uシャーシ全体で1200Wパワーサプライを最大4ユニット

電源*¹ 100-120 V (50 / 60 Hz) / 200-240 V (50 / 60 Hz)

パワーサプライ 標準：3 (最大4) 標準：2 (最大4)

定格入力電流 1パワーサプライあたり最大9.3 A (100 V時) / 6.7 A (200 V時)

最大出力電力/最大入力電力量 1パワーサプライあたり最大出力800 W / 入力 927 VA (100 V時)、最大出力1200 W / 入力 1345 VA (200 V時) サイズ(W×D×H) 448×896 (969)×177 mm*³

フォームファクター 4Uラックマウント型*⁴

重量 99.8 kg (最大サーバートレイ搭載時)

＊1：200V用C13-14電源コード(2m、200V PDU、UPS用)を冗長ファン搭載シャーシでは3本、非冗長ファン搭載シャーシでは2本標準添付。

＊2：ProLiant SL G6 / G7サーバートレイと、ProLiant SL Gen8サーバートレイの同一シャーシ内での混在はサポートされません。

また、ProLiant SL270s Gen8と、ProLiant SL230s Gen8やProLiant SL250s Gen8の同一シャーシ内での混在はサポートされません。

＊3：HP s6500 4Uシャーシは、排熱効率を考慮し、896mmの奥行きとなっているため、奥行き1200mmのHP 10000 G2 /インテリジェントラックへの搭載を 推奨します。冗長ファン搭載時には、奥行きが969mmとなります。ご注意ください。

＊4：ラックマウントレール キットは添付されません(別売)。4Uレール キット(599109-B21)、または4U 3rd Partyレールキット(601946-B21)を

HP s6500 4U シャーシ

HP ProLiant SL230s Gen8 は、高密度にコンピューティングリソースを必要とする用途に特化して開発された、

スケールアウトシステム用サーバーです。最大 2 基のインテル Xeon プロセッサー E5-2600 製品ファミリーを搭載可能な 1U ハーフワイド型サーバートレイを、4U サイズの s6500 シャーシに最大 8 ノード搭載することが可能です。

iLO Management Engine (iLO4)を標準搭載し、大量サーバー環境では煩雑になりがちな運用管理を、さまざまな場面に わたって支援し、運用コストの削減に貢献します。また、FlexibleLOM (FlexibleNetwork アダプター) により、10Gb Ethernet

や InfiniBand など、標準搭載のネットワークを選択することが可能となり、広帯域ネットワークニーズにも柔軟にこたえる

ことが可能となっています。

(限)：在庫限定

製品名 HP ProLiant SL230s Gen8

モデル名 SL230s Gen8 E5-2670 2P16C 8G Left SL230s Gen8 E5-2670 2P16C 8G Right

製品番号 左トレイ 右トレイ

659041-B21 (限) 659049-B21 (限)

プロ セッサー

プロセッサー タイプ インテル Xeonプロセッサー E5-2670 2.60 GHz

標準搭載数 2P / 16C

マルチプロセッサー対応 2P / 16C

キャッシュメモリ/ CPU 8×256 KB L2キャッシュ、1×20 MB L3キャッシュ Hyper-Threading(HT) /

Turbo Boost(TB) 対応 HT / TB

メモリ コントローラー

周波数 1600 MHz

チップセット インテルC600シリーズ

メモリ 標準 8 GB (4GB PC3L-10600 RDIMM×2)

最大 256 GB (RDIMM) / 512 GB (LRDIMM)

オプティカルドライブ オプション(外部USB接続)

ディスク サブ システム

ドライブベイ 6 ( 4 (2.5型ノンホットプラグSAS / SATA) + 2 (2.5インチSFFスマートキャリアホットプラグ対応SAS / SATA)*³) または4 ( 2 (3.5型ノンホットプラグSAS / SATA) + 2 (2.5インチSFFスマートキャリア ホットプラグ対応SAS / SATA)*³) ディスク コントローラー HP H220iホスト バス アダプター / HP Dynamic SmartアレイB320i / ZMコントローラー*⁴

ハード ドライブ

標準 ディスクレス

最大(内蔵)

7.2 TB (2.5型1.2 TBノンホットプラグSAS×4台+ 2.5型1.2 TBホットプラグ対応SAS×2台)*³ 6 TB (2.5型1 TBノンホットプラグSATA×4台+ 2.5型1 TBホットプラグ対応SATA×2台)*³ 3.6 TB (3.5型600 GBノンホットプラグSAS×2台+ 2.5型1.2 TBホットプラグ対応SAS×2台)*³

10 TB (3.5型4 TBノンホットプラグSATA×2台+ 2.5型1 TBホットプラグ対応SATA×2台)*³ 拡張バス 2 (ロープロファイル / ハーフレングスPCI Express Gen3 x16 (x16コネクター)×1*³、

HP FlexibleLOMアダプター用スロット×1*³) ネットワーク HP Ethernet 1Gb 2ポート361iネットワーク アダプター リモート管理機能 Integrated Lights-Out 4 (iLO4)

外部インターフェイス シリアル(RJ-45)×1、1GbE RJ-45×2、iLO4リモート管理用RJ-45×1、

USB(内蔵)×1、SUVポート×1*⁵

グラフィックス 16ビットカラー：1920×1200、32ビットカラー：1280×1024

省エネ法に基づくエネルギー消費効率*¹ －

フォーム ファクター 1Uハーフワイド(4UのHP s6500シャーシに搭載)

付属品 －

OSサポート*²

Windows Server 2012 R2 Hyper-V/Standard/Datacenter、

Windows Server 2012 Hyper-V/Standard/Datacenter、

Windows Server 2008 R2 w/SP1 Hyper-V/Web Server/Standard/Enterprise/Datacenter/HPC Server、 Windows Server 2008 x64 SP2 Hyper-V/Web Server/Standard/Enterprise/Datacenter/HPC Server、

Windows SBS 2011 Standard/Premium Add-on、

Red Hat Enterprise Linux、Red Hat Enterprise Virtualization、SUSE Linux Enterprise Server、Canonical Ubuntu、

VMware vSphere、Solaris

＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。

「－」で示された製品は、CPUの複合理論性能が一秒につき20万メガ演算以上のため、省エネ法の対象範囲に含まれません。

＊2：OSのサポート詳細については、右記Webサイトのマトリクスを参照してください。 http://www.hp.com/go/ossupport 動作確認済みLinuxディストリビューションは右記Webサイトを参照してください。 http://www.hp.com/jp/linux

＊3：2.5インチ スマートキャリア対応ホットプラグドライブ1台あたり、PCI ExpressスロットまたはHP FlexibleLOMアダプター用スロットを1つ消費します。

＊4：サーバー本体のファームウェアを設定することで、どちらか一方を選択して使用可能です。

左トレイ：右トレイ

HP ProLiant SL230s Gen8 〔トレイ 前面〕

① ノンホットプラグ ハードドライブ ベイ×2 (LFF×2またはSFF×4)

② インテルXeonプロセッサーE5-2600ファミリー (最大2基)

③ DDR3 DIMMスロット×16

① PCIスロットまたはホットプラグ

ハードドライブ ベイ1

② HP FlexibleLOMアダプター用スロット またはホットプラグハードドライブ ベイ2

③ iLO4用RJ-45ポート

④⑤ 1GbEポート(RJ-45) ×2

⑥ 電源ボタン

⑦ ヘルスLED

⑥ UID LEDボタン

⑨ シリアル ポート(RJ-45)

⑩ SUVポート*⁵

O ^VERVIEW HP ProLiant SL6500 Scalable System

シャーシ

s6500 シャーシ システム構成図

HP s6500 4Uシャーシ (2x1200W PS, 非冗長ファン) 629235-B21 204,000円 (税抜価格)

◆HP s6500 4Uシャーシに、G6およびG7のサーバートレイと、Gen8のサーバートレイの混在はできません。

◆HP s6500 4Uシャーシにラックレール、キーボード、マウスは添付されていません。

◆200V用C13-14電源コード(2m、200V PDU、UPS 用)を、冗長ファン搭載シャーシでは3本、非冗長ファン搭載シャーシでは2本標準添付

◆HP s6500 4Uシャーシには、ハーフワイド1Uトレイ分の左右のブランク キット (688928-B21、688930-B21) 各1個が添付されています。

ハーフワイド サーバートレイ搭載時に、左側に空スロットの数が2つ以上ある場合にはレフトブランクキットを、右側に空スロットの数が2つ以上 ある場合にはライトブランクキットを、フルワイド サーバートレイ搭載時に空スロットがある場合には、ノードブランク キットを、必要数追加で 購入の上、取り付けて下さい。

◆HP s6500 4Uシャーシは、排熱効率を考慮し、896mmの奥行きとなっているため、奥行き1200mmのHP 10000 G2 /インテリジェントラックへの 搭載を推奨します。冗長ファン構成時には、奥行きが969mmとなります。ご注意ください。なお、S10614ラック(292302-B22)には搭載できません。

◆ラック環境における最適化については下記の資料を参照してください。

http://h50146.www5.hp.com/products/servers/proliant/whitepaper/wp019_040430/index.html

＊在庫限定

＊HP s6500ハーフワイドレフトブランクキット(688928-B21)と、

HP s6500ハーフワイド ライトブランクキット(688930-B21)各1個標準添付

＊HP 1200W CS Platinum Plusパワーサプライ×2標準搭載(空き2)

＊非冗長ファン×8標準搭載(最大)

＊在庫限定

＊HP s6500ハーフワイドレフトブランクキット(688928-B21)と、

HP s6500ハーフワイド ライトブランクキット(688930-B21)各1個標準添付

＊HP 1200W CS Platinum Plusパワーサプライ×3標準搭載(空き1)

＊冗長ファン×8標準搭載(最大) HP s6500 4Uシャーシ (3x1200W PS, 冗長ファン) 629236-B21 288,000円 (税抜価格)

HP s6500ハーフワイド レフトブランクキット 688928-B21 10,000円 (税抜価格)

＊ハーフワイド1Uトレイ分の左ノードスロット用ブランクパネル、

空トレイ分搭載してください。

s6500 ノード ブランク パネル

◆1つのHP s6500 4Uシャーシ内では、フルワイドのサーバーとハーフワイドのサーバーは混在できません。

ノードブランクキットは、ハーフワイドサーバートレイ搭載時は、開いているベイに合わせて左右いずれかのHP s6500ハーフワイドブランク キットを、フルワイド サーバートレイ搭載時はHP s6500フルワイド ブランクキットを選択してください。

◆HP s6500 4Uシャーシには、ハーフワイド1Uトレイ分の左右のブランクキット (688928-B21、688930-B21) 各1個が添付されています。

ハーフワイド サーバートレイ搭載時に、左側に空スロットの数が2つ以上ある場合にはレフトブランクキットを、右側に空スロットの数が2つ以上 ある場合にはライトブランクキットを、フルワイドサーバートレイ搭載時に空スロットがある場合には、ノードブランク キットを、必要数追加で 購入の上、取り付けて下さい。

HP s6500ハーフワイド ライトブランクキット 688930-B21 10,000円 (税抜価格)

＊ハーフワイド1Uトレイ分の右ノード スロット用ブランクパネル、

空トレイ分搭載してください。

◆以下のルールに従い、HP s6500 4Uシャーシの正しい位置に各サーバートレイを搭載してください。

・左 ハーフワイド 1U サーバートレイ(1U / HW)は、トレイ番号①、③、⑤、⑦に搭載可能。

・左ハーフワイド 2U サーバートレイ(2U / HW)は、トレイ番号① + ③、⑤ + ⑦に搭載可能。

・左 ハーフワイド 4U サーバートレイ(4U / HW)は、トレイ番号① + ③ + ⑤ + ⑦に搭載可能。

・右ハーフワイド 1U サーバートレイ(1U / HW)は、トレイ番号②、④、⑥、⑧に搭載可能。

・右 ハーフワイド 2U サーバートレイ(2U / HW)は、トレイ番号② + ④、⑥ + ⑧に搭載可能。

・右ハーフワイド 4U サーバートレイ(4U / HW)は、トレイ番号② + ④ + ⑥ + ⑧に搭載可能。

・SL230s Gen8、SL250s Gen8、Xeon E5-2600 v2シリーズ搭載のSL270s Gen8は、1つのシャーシ内に混在させることが可能。

・Xeon E2600シリーズ搭載のSL270s Gen8は、他のサーバートレイと1つのシャーシ内に混在させることは不可。

・ハーフワイドとフルワイドのサーバートレイを1つのシャーシに混在させることは不可。

◆ProLiant SL G6 / G7サーバートレイと、ProLiant SL Gen8サーバートレイの同一シャーシ内での混在はサポートされません。

トレイ番号 構成例1 構成例2 構成例3*¹

① ②

1U/HW 1U/HW

2U/HW 1U/HW

4U/HW

1U/HW

③ ④

1U/HW 1U/HW 1U/HW 1U/HW

⑤ ⑥

1U/HW

2U/HW 2U/HW 2U/HW 2U/HW

⑦ ⑧

1U/HW

構成例4*² サポートされない構成例 サポートされない構成例 サポートされない構成例

4U/HW 4U/HW

2U/HW 1U/HW 1U/HW 1U/HW 1U/HW

2U/HW

1U/HW 1U/HW

2U/HW 2U/HW

1U/FW 1U/HW

2U/HW

1U/FW 1U/HW 1U/HW 1U/HW

＊1：構成例3は、4U/HWのサーバートレイがXeon E5-2600 v2シリーズCPU搭載のSL270s Gen8の場合のみサポートされます。

＊2：構成例4は、4U/HWのサーバートレイがSL270s Gen8の場合、Xeon E5-2600シリーズCPU搭載のサーバートレイと Xeon E5-2600 v2シリーズCPU搭載のサーバートレイの混在はサポートされません。

＊上記はすべての構成パターンを示したものではありません。上記搭載のルールを確認してください。

SL6500 Scalable System各SLサーバーのフォームファクター一覧

フォームファクター(サーバー形状) ProLiant SLサーバー ハーフワイド1Uサーバー(1U / HW) SL230s Gen8 ハーフワイド2Uサーバー(2U / HW) SL250s Gen8 ハーフワイド4Uサーバー(4U / HW) SL270s Gen8

本システム構成図では、ProLiant SL230s Gen8 本体のシステム構成図のみを掲載します。

他の SL6500 Scalable System の SL サーバーについては、各システム構成図を ご参照ください。

他のSL6500 SLサーバー 各システム構成図

s6500 シャーシ

電源

◆HP s6500 4Uシャーシ本体および、オプションのパワーサプライには100V用電源コードが付属しません。

必要に応じて電源コード オプションから選択してください。

◆標準添付以外の電源コードは右の表より選択してください。

◆GPUを搭載するProLiant SL250s Gen8、およびProLiant SL270s Gen8サーバートレイをHP s6500 4Uシャーシに搭載する場合、HP s6500 4U シャーシの4つの電源スロット全てにHP 1200W CSパワーサプライ(656364-B21または684539-B21)を搭載する必要があります。

◆上記のパワーサプライはホットプラグ対応

◆全モデルのパワーサプライは最大4個搭載可能

◆各サーバーのハードウェア構成により、消費される総電力、必要なパワーサプライ数、電源の冗長性を必ずPowerAdvisorで算出し、必要な数の パワーサプライを搭載してください。

HP Power Advisorは右記Webサイトからダウンロードできます。 http://www.hp.com/go/hppoweradvisor

◆HP s6500 4Uシャーシは、インテリジェントPDUのリモートマネジメント機能には対応しません。

AC 電源用パワーサプライ オプションの AC 電源ケーブル

100V用C13 – NEMA 5-15P電源コード

2m、ブラック AF572A 2,000円

200V用C13-14電源ケーブル

0.7m、グレー A0K03A 1,000円

4.5フィート(1.35m)、ブラック 142257-006 2,000円

1.37m、グレー A0K04A 2,000円

2m、ブラック A0K02A 2,000円

2m、グレー AF573A 3,000円

10フィート(3m)、ブラック 142257-003 2,000円

3m、グレー A0K06A 2,000円

200V用C13 – NEMA 6-15P電源コード 3.6m、ブラック 297816-291 2,000円

＊この表内の価格は税抜価格です。

380VDC 電源用パワーサプライ

＊非冗長ファン モデルに2個、冗長ファン モデルに3個標準搭載

＊最大出力：100V時 800W / 200V時 1200W

＊80PLUS Platinum認定取得高効率パワーサプライ

＊インテリジェントPDUリモート マネジメント対応

＊200V PDU、UPS 接続用IEC C13-14 電源コード(2m)×1本 標準添付

HP 1200W CS Platinum Plusパワーサプライ 656364-B21 43,000円 (税抜価格)

HP 1200W CS 380VDCパワーサプライ

＊標準搭載のパワーサプライと交換になります。

＊入力電圧：240V ～ 380V DC

＊最大入力電流：5.6 A (240V DC時) / 3.5 A (380V DC時)

＊最大出力電力：1200W

＊DC入力電源コードは付属しません。

パワーサプライ搭載数の分のDC電源コードを用意してください。

入力電源コネクター：プラグ型 APP社Saf-D Gridコネクター

＊高電圧DC配線用の配線/分電設備が必要です。

＊DC電源の配線工事には、Safe-D Gridコネクターなど端子非露出の安全な コネクターを使った接続方式の場合には、有資格者は不要です。それ以外の 端子露出の接続方法の場合は、電気工事の有資格者による接続作業が必要です。

HP 1200W CS 380VDCパワーサプライ 684539-B21 64,000円 (税抜価格)

APP社 Saf-D Gridコネクター オス メス ケーブル側 380VDC (D4J67Aの両端) パワー サプライ側 HP 600V 18AWG DC電源ケーブル(2m)

D4J67A 9,000円 (税抜価格)

＊HP 1200W CS 380VDCパワーサプライ用電源ケーブル(18AWG、2m)

＊電源ケーブルの両端は、ラッチ式APP社Saf-D Gridプラグを採用

380VDC の DC 電源配線については、別途お問い合わせ

ください。

ラック オプション

HP s6500 4Uレールキット 599109-B21 7,000円 (税抜価格)

＊奥行き1200mmのHP 10000 G2 /インテリジェントラック専用

＊HP s6500 4Uシャーシは1200mmラックに搭載することを推奨します。

＊1200mmラックとこのラックレールキットを利用することで、通常のラックマウント型

サーバーと異なり、サーバー前面にスペースを設けることが可能なため、SLサーバーの 前面ケーブリングに最適なラックマウントが可能です。

4U レール キット

HP s6500 4Uシャーシにはレール キットが含まれていませんので、ラック搭載する場合は、下記レール キットを選択してください。

HP s6500 4U 3rd Partyレールキット 601946-B21 20,000円 (税抜価格)

＊他社製ラック、または1200mmラック以外のHP 10000 G2 /インテリジェント ラックを利用時に使用

＊長さ調節可能な(69cm-94cm)非スライド式ラックマウント レール キット

＊ラックの扉およびPDUと干渉する恐れがありますので、現地での事前調査を推奨します。

◆HP s6500 4Uシャーシは他のProLiant製品に比べ、奥行きが長いため、奥行き1200mmのHP 10000 G2 /インテリジェント ラックと HP s6500 4Uレールキット(599109-B21)の組み合わせを推奨します。

s6500 シャーシ

＊サーバートレイ内のオプションは、左サーバートレイも右サーバートレイも同じものを使用できます。

＊OSのサポート詳細については、右記Webサイトのマトリクスを確認してください。http://www.hp.com/go/ossupport

＊各Linuxディストリビューション使用時の構成、注意事項については、Linux構成だけの例外事項等もありますので、詳細は日本HPのLinuxホームページ

(http://www.hp.com/jp/linux/)の左側項目内の「ProLiant」および「ハードウェア」の項目をご覧ください。

HP ProLiant SL230s Gen8 (ハーフワイド 1U トレイ) Xeon E5-2670 2.60GHz 2P/16C 8GB メモリ

Left Slot ハーフワイドサーバートレイ 659041-B21 678,000 円

HP ProLiant SL230s Gen8 (ハーフワイド 1U トレイ) Xeon E5-2670 2.60GHz 2P/16C 8GB メモリ

Right Slot ハーフワイドサーバートレイ 659049-B21 678,000 円

◆ProLiant SL230s Gen8サーバートレイには、s6500シャーシが必要です。

◆システム ユニットにキーボード、マウスは添付されていません。

◆ProLiant SL230s Gen8ではキーボードとマウスの接続はPS/2接続ではなく、USB接続となります。ご注意ください。

◆OSのインストールに必要なデバイス ドライバー、ProLiant用ユーティリティ等は、Service Pack for ProLiantに含まれています。

下記Webサイトよりダウンロードの上、ご使用ください。

http://www.hp.com/jp/spp_dl

＊在庫限定

＊左サーバートレイ

＊在庫限定

＊右サーバートレイ

HP ProLiant SL230s Gen8

システム構成図

メモリ

レジスタ付き DIMM (RDIMM)

◆HP ProLiant SL230s Gen8では、プロセッサー内にメモリコントローラーを実装し、プロセッサーあたり4チャネルのメモリチャネルを持ちます。

1プロセッサー構成では4チャネルのみ使用し、2プロセッサー構成では8チャネルを使用して、DIMMを実装できます。

◆各メモリキットは1枚のDIMMオプションです。各メモリ チャネルには、レジスタ付きDIMM(RDIMM)、Load Reduced DIMM(LRDIMM)、 またはアンバッファDIMM(UDIMM)を2枚まで実装できます。サイズの異なるメモリ キットは混在可能ですが、RDIMM、LRDIMM、UDIMMは システム内で混在はできません。

◆LRDIMM構成では最大512GB (1CPU構成時では最大256GB)、RDIMM構成では最大256GB (1CPU構成時では最大128GB)、

UDIMMでは最大128GB(1CPU構成時最大64GB)のメモリを構成可能です。

◆1つのプロセッサーには、少なくとも1つのDIMMを実装することが必要です。

◆各チャネルのDIMMは、1600MHz (PC3-12800メモリのみの場合)、または1333MHz (PC3L-10600メモリを含む場合)で動作可能です。

これらのメモリ動作速度はチャネル毎ではなく、システム全体のメモリ チャネルで最も遅い速度になります。

ただし、これらは各DIMMとしての動作可能な周波数であり、プロセッサーのメモリコントローラー周波数を超えることはありません。

◆1.35V動作メモリを実装する場合、全てのメモリを1.35V動作メモリに統一することを推奨します。

◆1.35V動作メモリ標準搭載のサーバーで、搭載するメモリを1.5V動作メモリで統一する場合、RDIMM標準搭載のサーバーでLRDIMM使用の場合、

またはUDIMMでのメモリ構成を希望される場合には、標準搭載のメモリを取り外す必要があります。

なお、CTO(注文仕様生産)モデルを利用することで、1枚目のメモリから選択し、構成できます。(システム構成図にはUDIMM未掲載)

◆1.35V動作メモリを搭載した場合でも、以下の条件下では1.5Vで動作します。

・1.5V動作メモリと1.35V動作メモリが混在する場合 ・E5-2620プロセッサーの場合

◆各メモリ チャネルにDIMMを均等に実装することにより、メモリ パフォーマンスが向上します。また実装されたプロセッサー間でメモリ構成を 同じにすることで、メモリパフォーマンスが向上します。

◆OSにより最大メモリ容量に制限があります。

◆巻末のメモリ構成ガイドを参照してください。

1.5V 動作メモリ

HP 4GB 1Rx4 PC3-12800R-11メモリ キット 647895-B21 23,000円 (税抜価格)

＊シングルランク レジスタ付きDIMM(RDIMM)

HP 8GB 1Rx4 PC3-12800R-11メモリ キット 647899-B21 37,000円 (税抜価格)

＊シングルランク レジスタ付きDIMM(RDIMM)

HP 16GB 2Rx4 PC3-12800R-11メモリ キット 672631-B21 84,000円 (税抜価格)

＊デュアルランクレジスタ付きDIMM(RDIMM)

1.35V 動作メモリ

＊シングルランク レジスタ付きDIMM(RDIMM)

＊各サーバートレイに2枚標準搭載

HP 4GB 1Rx4 PC3L-10600R-9メモリ キット 647893-B21 20,000円 (税抜価格)

HP 8GB 2Rx4 PC3L-10600R-9メモリキット 647897-B21 33,000円 (税抜価格)

＊デュアルランク レジスタ付きDIMM(RDIMM)

HP 16GB 2Rx4 PC3L-10600R-9メモリ キット 647901-B21 80,000円 (税抜価格)

＊デュアルランク レジスタ付きDIMM(RDIMM) ＊デュアルランクレジスタ付きDIMM (RDIMM) HP 8GB 2Rx4 PC3-12800R-11メモリキット

690802-B21 34,000円 (税抜価格)

＊クアッドランクLoad Reduced DIMM (LRDIMM)

＊標準搭載のRDIMMとの混在不可

HP 32GB 4Rx4 PC3L-10600L-9メモリキット 647903-B21 490,000円 (税抜価格)

Load Reduced DIMM (LRDIMM)

1.35V 動作メモリ

HP ProLiant SL230s Gen8

オプティカル ドライブ

＊在庫限定

＊USB接続

＊USB 2.0対応

＊最大読み出し速度8倍速相当のDVD-ROMドライブとして、

または最大読み出し速度24倍速相当CD-ROMドライブとして 使用可能です。

＊ProLiantサーバーでは、読み出し機能のみサポートします。

＊ACアダプター(100V)、USBケーブル付属

外付け USB DVD ドライブ

HP USBスーパーマルチドライブ

A2U57AA#UUF 14,000円 (税抜価格) HP 36pin SUVケーブルキット

676277-B21 5,000円 (税抜価格)

＊SL230s Gen8正面のSUVポートに接続し、USB-FDドライブ、

USB-CD/DVDドライブ、USBキーボード、USBマウス、

USBフラッシュメディア、ビデオを接続可能にするケーブル

SAS / SATA アダプター

＊オンボード、SL230s Gen8サーバー本体のファームウェアの 設定により、HP Dynamic SmartアレイB320iコントローラー とどちらか一方を選択できます。

＊6Gb SAS / 6Gb SATA対応、

内部x4 MiniSASポート(SFF8087)×2

＊内蔵HDD / SSDを6台まで接続可能

＊RAIDを構成することはできません。

＊HP H220iホスト バス アダプターと、HDD / SSDを 接続する際に必要

＊2.5型ノンホットプラグSAS / SATA HDD / SSDを使用 する際は、オプションのHP SL230s QR SFF(2.5") ドライブケージにminiSAS - 4SASケーブルが1本 標準添付

＊3.5型ノンホットプラグSATA HDDを使用する際は、

オプションのHP SL230s QR LFF(3.5")ドライブケージ にminiSAS - 2SASケーブルが1本標準添付

＊2.5型ホットプラグSAS / SATA HDD / SSDを 使用する際は、オプションのホットプラグ ドライブケージにSASケーブルが標準添付

SASケーブル

標準搭載ホスト バス アダプター(内部接続専用)

HP H220iホスト バス アダプター

3.5 SATANH

3.5 SATANH

3.5 SASNH

3.5 SASNH

ハードドライブ

2.5 SASNH

2.5 SASNH

2.5 SASH

2.5 SASH

2.5 SATAH

2.5 SATAH

SSD NH 2.5 2.5 SSDH

2.5 SATANH

◆Dynamic Smartアレイとは、SmartアレイのRAIDエンジンがドライバーにより提供されるソフトウェア方式RAIDです。

RAIDの処理にCPU負荷がかかります。

◆HP H220iホスト バスアダプターとHP Dynamic SmartアレイB320i / ZMコントローラーは、HP ProLiant SL230s Gen8サーバー本体の ファームウェアを設定することで、どちらか一方を選択して使用できます。

◆HP Dynamic SmartアレイB320iコントローラーを使用するには、HP ProLiant SL230s Gen8サーバー本体のファームウェアを2012.04.04 (A) (4 6 2012) 以上にする必要があります。

◆Dynamic SmartアレイおよびSmartアレイ コントローラーのFBWCのキャパシタパックは、SL230s Gen8サーバー本体には合計1個まで搭載可能 です。(FBWCはコントローラーあたり1個)

＊オンボード、SL230s Gen8サーバー本体のファームウェアの設定に より、HP H220iホスト バス アダプターとどちらか一方を選択 できます。

＊6Gb SATA対応、SATA NCQ対応、

SASライセンスキーを適用することで6Gb SASに対応

＊標準でホットプラグに対応

＊SAS / SATAのHDD / SSDを8台まで接続可能

＊ドライバー内のRAIDエンジンを使用するソフトウェア方式RAID

＊キャッシュメモリ未搭載

＊最大8論理ドライブをサポート

＊標準でRAID 0、1、1+0、オンライン スペアをサポート 512MB FBWCを追加することでRAID 5に対応

標準搭載アレイ コントローラー ( 内部接続専用 )

HP Dynamic SmartアレイB320i / ZMコントローラー

＊キャッシュを512MBにアップグレード

且つ、フラッシュ バック式ライトキャッシュ(FBWC)を 可能にするオプション

＊サーバー本体内への搭載数に制限があります(下記参照)

＊SL230s Gen8では、このオプションのキャパシタパックは 使用できません、キャッシュ モジュールのみ使用します。

＊HP Dynamic SmartアレイB320iコントローラーで SAS接続を有効にするためのオプション

＊同梱されるEntitlement Certificate (ライセンス権利付与書)で ライセンス キー取得が必要

3.5 SATANH

3.5 SATANH

3.5 SASNH

3.5 SASNH

ハードドライブ

2.5 SASNH

2.5 SASNH

2.5 SASH

2.5 SASH

2.5 SATAH

2.5 SATAH

SSD NH 2.5 2.5 SSDH

2.5 SATANH

＊HP Dynamic SmartアレイB320iコントローラーと、

HDD / SSDを接続する際に必要

＊2.5型ノンホットプラグSAS / SATA HDD / SSDを使用 する際は、オプションのHP SL230s QR SFF(2.5") ドライブケージにminiSAS - 4SASケーブルが1本 標準添付

＊3.5型ノンホットプラグSATA HDDを使用する際は、

オプションのHP SL230s QR LFF(3.5")ドライブケージ にminiSAS - 2SASケーブルが1本標準添付

＊2.5型ホットプラグSAS / SATA HDD / SSDを 使用する際は、オプションのホットプラグ ドライブケージにSASケーブルが標準添付

SASケーブル

HP SmartアレイFBWC用 キャパシタパック(30cmケーブル)

668943-B21 4,000円 (税抜価格)

＊SL230s Gen8で、HP 512MB FBWC Smartアレイ Bシリーズ用使用時に必要なオプション

＊SL230s Gen8では、HP 512MB FBWC Smart アレイBシリーズ用に付属のキャパシタパックは 使用できません。

HP SASライセンス キー 1サーバー BC393A 15,000円 (税抜価格) HP 512MB FBWC SmartアレイBシリーズ用

676473-B21 30,000円 (税抜価格)

HP ProLiant SL230s Gen8

アレイ コントローラー

Smart アレイ P420 FBWC コントローラー(内部接続専用)

＊PCI Express Gen3 x8モード、

ロープロファイル/フルハイトx8コネクター対応、

ハーフレングス アダプター

＊6Gb SAS / 6Gb SATA対応、SATA NCQ対応

＊内部x4 MiniSASポート(SFF8087)×2

＊内蔵ノンホットプラグHDD / SSDを4台まで接続可能

＊1GBフラッシュ バックアップ式 リード/ライト キャッシュ

＊最大64論理ドライブをサポート

＊標準でRAID 0、1、1+0、5、5+0をサポートし、

ファームウェア4.68以降を適用することでRAID 6、6+0、 1 ADM、10 ADMに標準対応

＊Smartキャッシュに対応 (SmartキャッシュまたはSAAP 2.0 のライセンスが必要)

HP SmartアレイP420/1GB FBWCコントローラー 631670-B21 84,000円 (税抜価格)

◆HP ProLiant SL230s Gen8で、SmartアレイP222 / P420コントローラーを使用する場合には、コントローラーに付属のキャパシタパックは 使用できません。

◆HP ProLiant SL230s Gen8では、SmartアレイP222 / P420コントローラーと、内蔵ホットプラグSFFハードドライブを接続することはできません。

◆SmartアレイP222 / P420コントローラーのFBWCのキャパシタパックはSL230s Gen8本体には合計1個まで搭載可能です。

◆オンライン アレイ拡張、オンライン論理ドライブ拡張、オンラインRAIDレベル移行など、Smartアレイ コントローラーのいくつかの機能の 利用には、オプションの追加が必要です。オプションで拡張される機能の詳細については、下記Webサイトを参照してください。

http://www.hp.com/jp/smartarray

◆Smartキャッシュは、よく使うデータをSSDにキャッシュし、それ以外のデータをHDDに保存することで全体のストレージ性能の高速化を図る

コントローラーベースのソリューションです。Smartキャッシュの機能の詳細については、下記のWebサイトを参照してください。

http://www.hp.com/jp/smartcache

◆Smartキャッシュに対応するには、SmartアレイP420コントローラーを使用し、ファームウェア/ツールのバージョンを以下にする必要があります。

コントローラー ファームウェア：3.42以降 ツール：ACU 9.40以降

◆ライセンス製品については、同梱されるEntitlement Certificate (ライセンス権利付与書)でライセンス キー取得が必要

◆RAID 1 ADM(Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。

◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの必要台数は6台)

◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が

可能な機能です。(HDD / SSDの最少台数は4台)

◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)

HP SmartアレイFBWC用 キャパシタパック(30cmケーブル)

668943-B21 4,000円 (税抜価格)

＊SL230s Gen8で、SmartアレイP420 / P222 コントローラー使用時に必要なオプション

＊SL230s Gen8では、SmartアレイP420 / P222 コントローラーに付属のキャパシタパックは 使用できません。

＊SmartアレイP420 / P222 コントローラーと、オプションの

QR LFFドライブケージを接続する

際に必要

＊x4 Mini SASポート(SFF8087)から QR LFFドライブ2台に接続する ケーブル

＊1本のケーブルで2台のHDDを サポート

ハードドライブ

SAS3.5

NH SAS3.5

NH SATA3.5

NH SATA3.5

NH

＊SmartアレイP420 / P222 コントローラーと、オプションの

QR SFFドライブケージを接続する

際に必要

＊x4 Mini SASポート(SFF8087)から QR SFFドライブ4台に接続する ケーブル

＊1本のケーブルで4台のHDD / SSDを サポート

ハードドライブ

SSD NH 2.5

2.5 SASNH

2.5 SASNH 2.5 SATANH HP 4x SFF(2.5")ドライブ

Smartアレイ接続キット 670279-B21 5,000円 (税抜価格)

HP 2x LFF(3.5")ドライブ Smartアレイ接続キット 670277-B21 5,000円 (税抜価格)

＊Smartキャッシュに対応するためのオプション(ソフトウェア) 1台のサーバー内の複数のコントローラーで、Smart キャッシュ ライセンスの機能を利用する場合、1ライセンスで 可能

＊SmartキャッシュとSAAP 2.0のライセンスはいずれか1つ のみ適用可能

＊1年間の24x7テクニカルサポートが含まれています。

2年目以降については別途期間延長のCare Packを購入して ください。

HP Smartキャッシュ1サーバーライセンス (1年24x7テクニカルサポート付)

D7S26A 29,000円 (税抜価格)

Smart アレイ P222 コントローラー(内部接続専用)

＊PCI Express Gen3 x8モード、

ロープロファイル/フルハイトx8コネクター対応、

ハーフレングスアダプター

＊6Gb SAS / 6Gb SATA対応、SATA NCQ対応

＊内部x4 MiniSASポート(SFF8087)×1、 外部x4 MiniSASポート(SFF8088)×1

＊内蔵ノンホットプラグHDD / SSDを 4台まで接続可能

＊512MBフラッシュ バックアップ式 リード/ライト キャッシュ

＊最大64論理ドライブをサポート

＊標準でRAID 0、1、1+0、5、5+0をサポートし、

ファームウェア4.68以降を適用することでRAID 6、 6+0、1 ADM、10 ADMに標準対応

HP SmartアレイP222/512MB FBWCコントローラー 631667-B21 63,000円 (税抜価格)

◆HP ProLiant SL230s Gen8で、SmartアレイP222 / P420コントローラーを使用する場合には、コントローラーに付属のキャパシタパックは 使用できません。

◆HP ProLiant SL230s Gen8では、SmartアレイP222 / P420コントローラーと、内蔵ホットプラグSFFハードドライブを接続することはできません。

◆SmartアレイP222 / P420コントローラーのFBWCのキャパシタパックはSL230s Gen8本体には合計1個まで搭載可能です。

◆RAID 1 ADM(Advanced Data Mirroring)は、3台のドライブでミラーリングを構成し、1台のドライブが故障した場合でも冗長性を維持することが 可能です。

◆RAID 10 ADMは、RAID 1 ADMのボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの必要台数は6台)

◆RAID 6は、ストライプされたデータと2セットのパリティにより、ドライブが2台同時に故障した場合でもデータの保全性と可用性の提供が

可能な機能です。(HDD / SSDの最少台数は4台)

◆RAID 5+0と6+0は、RAID 5または6のボリューム2つをストライプセットにし、アクセスを向上させるものです。

(HDD / SSDの最少台数は、RAID 5+0では6台、RAID 6+0では8台)

＊SL230s Gen8で、SmartアレイP420 / P222 コントローラー使用時に必要なオプション

＊SL230s Gen8では、SmartアレイP420 / P222 コントローラーに付属のキャパシタパックは 使用できません。

＊SmartアレイP420 / P222コントローラーと、

オプションのQR LFFドライブケージを 接続する際に必要

＊x4 Mini SASポート(SFF8087)から

QR LFFドライブ2台に接続するケーブル

＊1本のケーブルで2台のHDDをサポート

ハードドライブ

3.5 SASNH

3.5 SASNH

3.5 SATANH

3.5 SATANH

＊SmartアレイP420 / P222コントローラーと、

オプションのQR SFFドライブケージを 接続する際に必要

＊x4 Mini SASポート(SFF8087)から QR SFFドライブ4台に接続するケーブル

＊1本のケーブルで4台のHDD / SSDをサポート HP SmartアレイFBWC用

キャパシタパック(30cmケーブル) 668943-B21 4,000円 (税抜価格)

ハードドライブ

SSD NH 2.5

SAS2.5 NH SAS2.5 NH 2.5 SATANH HP 4x SFF(2.5")ドライブ

Smartアレイ接続キット 670279-B21 5,000円 (税抜価格)

HP 2x LFF(3.5")ドライブ Smartアレイ接続キット 670277-B21 5,000円 (税抜価格)

HP ProLiant SL230s Gen8

ハードドライブ

H

2.5 SASH

2.5 SATAH

2.5 SATAH

◆SFF QRドライブとLFF QRドライブの混在はできません。

◆HP H220iホストバス アダプターは、RAID非対応となります。RAIDを構築する場合は、Dynamic SmartアレイB320iコントローラーを利用 いただくか、またはオプションのSmartアレイP420 / P222コントローラーを購入ください。(OSの機能によるRAIDを除く)

◆ProLiant Gen8サーバーのSmartアレイ/ Dynamic Smartアレイ コントローラーでは、ACU 9.20以降またはSmart Storage Administratorに含まれる

SmartSSD Wear Gaugeユーティリティにて定期的にSSDの保証使用量をご確認ください。

◆SmartSSD Wear Gaugeユーティリティは、HP H220iホストバス アダプターには対応しておりません。HP H220iホスト バスアダプターとSSDの 接続はサポートされますが、SSDの保証使用量を確認するには、Smartアレイ/ Dynamic Smartアレイ コントローラーが必要となります。

◆SAS HDD、SATA HDD、SAS SSD、SATA SSDの混在は可能です。ただし、同じアレイグループ内ではSAS HDD、SATA HDD、SAS SSD、SATA SSD の混在はできません。

◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、SATA HDD、

VE SSDは利用頻度の少ないデータの一時保存用、ディスク バックアップ用として設計されています。システムの用途、使用環境に応じて、適切な

ドライブの規格を選定いただくことをお勧めします。SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASのI/Fの特徴、HDDとSSD の特徴、SSDの種類 (VE / MLC / ME / SLC) と特徴については、下記Webサイト「SATAハードドライブとSASハードドライブの違いと選定の ポイント」を参照してください。 http://h50146.www5.hp.com/products/servers/proliant/storage/sata_sas.html

◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後のリビルドに長時間を要します。その間冗長性が失われますので、特にSATA HDD利用時 はHDD 2本の障害にも対応するRAID 6 (ADG)でのご利用を強く推奨します。

◆SATA HDDおよび7.2krpm SAS HDDの標準保証は、システムの標準保証期間にかかわらず1年間となります。また、SSDの標準保証期間は、3年間 または保証使用量に達したときのいずれか早い方となります。

＊4ドライブ分の2.5型QR (Quick Release) ドライブを搭載するSFF対応ケージ オプション

＊このオプションを1つで、最大4台搭載可能

＊HP H220iホスト バスアダプター / HP Dynamic SmartアレイB320iコントローラー 接続用SASケーブル1本標準添付

＊HP SmartアレイP222 / P420コントローラー 接続の場合は、HP 4x SFF(2.5")ドライブ Smartアレイ接続キット(670279-B21)が 必要です。

HP H220i ホスト バス アダプター、

HP Dynamic Smartアレイ

B320iコントローラー、

Smartアレイ P222 / P420 コントローラー接続

HP SL230s QR SFF(2.5")ドライブケージ 655615-B21 5,000円 (税抜価格)

SFF ノンホットプラグ HDD

SFF 6Gb SATA 対応ドライブ (NCQ 対応)

HP 1TB 7.2krpm QR 2.5型6G SATAハードディスクドライブ

632080-B21 58,000円 (税抜価格)

SFF 6Gb SAS 対応ドライブ

300GB 10krpmノンホットプラグ 2.5型6G SAS QR HDD 574879-B21 40,000円 (税抜価格)

HP 500GB 7.2krpm QR 2.5型6G SATAハードディスクドライブ

632078-B21 35,000円 (税抜価格) SSD NH

3.5 2.5

SATANH

3.5 SATANH

3.5 SASNH

3.5 SASNH

2.5 SASNH

2.5 SASNH

2.5 SATANH

HP 1.2TB 10krpm QR 2.5型6G SASハードディスクドライブ

718164-B21 132,000円 (税抜価格)

◆SFF QRドライブとLFF QRドライブの混在はできません。

◆HP H220iホスト バス アダプターは、RAID非対応となります。

RAIDを構築する場合は、Dynamic SmartアレイB320iコントローラーを 利用いただくか、またはオプションのSmartアレイP420 / P222 コントローラーを購入ください。(OSの機能によるRAIDを除く)

◆ProLiant Gen8サーバーのSmartアレイ/ Dynamic Smartアレイ コントローラーでは、ACU 9.20以降またはSmart Storage Administrator に含まれるSmartSSD Wear Gaugeユーティリティにて定期的にSSDの 保証使用量をご確認ください。

◆SmartSSD Wear Gaugeユーティリティは、HP H220iホスト バス アダプターには対応しておりません。HP H220iホスト バスアダプター とSSDの接続はサポートされますが、SSDの保証使用量を確認するには、

Smartアレイ/ Dynamic Smartアレイ コントローラーが必要となります。

◆SAS HDD、SATA HDD、SAS SSD、SATA SSDの混在は可能です。

ただし、同じアレイグループ内ではSAS HDD、SATA HDD、SAS SSD、 SATA SSDの混在はできません。

◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求 される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、

SATA HDD、VE SSDは利用頻度の少ないデータの一時保存用、ディスク バックアップ用として設計されています。システムの用途、使用環境に 応じて、適切なドライブの規格を選定いただくことをお勧めします。

SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASの I/Fの特徴、HDDとSSDの特徴、SSDの種類 (VE / MLC / ME / SLC) と 特徴については、下記Webサイト「SATAハードドライブとSAS ハードドライブの違いと選定のポイント」を参照してください。

http://h50146.www5.hp.com/products/servers/proliant/storage/

sata_sas.html

◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後の リビルドに長時間を要します。その間冗長性が失われますので、

特にSATA HDD利用時はHDD 2本の障害にも対応するRAID 6 (ADG) でのご利用を強く推奨します。

◆SATA HDDおよび7.2krpm SAS HDDの標準保証は、システムの標準 保証期間にかかわらず1年間となります。また、SSDの標準保証期間は、

3年間または保証使用量に達したときのいずれか早い方となります。

＊4ドライブ分の2.5型QR (Quick Release) ドライブを搭載するSFF対応ケージ オプション

＊このオプションを1つで、最大4台搭載可能

＊HP H220iホストバス アダプター / HP Dynamic SmartアレイB320iコントローラー 接続用SASケーブル1本標準添付

＊HP SmartアレイP222 / P420コントローラー 接続の場合は、HP 4x SFF(2.5")ドライブ Smartアレイ接続キット(670279-B21)が 必要です。

HP SL230s QR SFF(2.5")ドライブケージ 655615-B21 5,000円 (税抜価格)

SFF ノンホットプラグ SSD SFF 6Gb SATA ME SSD (NCQ 対応)

HP 200GB ME QR

2.5型6G SATAソリッドステートドライブ 730053-B21 158,000円 (税抜価格)

HP 400GB ME QR

2.5型6G SATAソリッドステートドライブ 730055-B21 316,000円 (税抜価格)

HP 800GB ME QR

2.5型6G SATAソリッドステートドライブ 730057-B21 632,000円 (税抜価格)

HP 100GB ME QR

2.5型6G SATAソリッドステートドライブ 730051-B21 79,000円 (税抜価格)

SFF 6Gb SATA VE SSD (NCQ 対応)

HP 80GB VE QR

2.5型6G SATAソリッドステートドライブ 734364-B21 47,000円 (税抜価格)

HP 120GB VE QR

2.5型6G SATAソリッドステートドライブ 718174-B21 62,000円 (税抜価格)

HP 480GB VE QR

2.5型6G SATAソリッドステートドライブ 718186-B21 261,000円 (税抜価格)

HP 600GB VE QR

2.5型6G SATAソリッドステートドライブ 739902-B21 319,000円 (税抜価格)

HP 800GB VE QR

2.5型6G SATAソリッドステートドライブ 718192-B21 428,000円 (税抜価格)

HP 240GB VE QR

2.5型6G SATAソリッドステートドライブ 718180-B21 131,000円 (税抜価格)

HP 300GB VE QR

2.5型6G SATAソリッドステートドライブ 739892-B21 159,000円 (税抜価格) HP H220i

ホスト バス アダプター、

HP Dynamic Smartアレイ

B320iコントローラー、

Smartアレイ P222 / P420 コントローラー接続

HP ProLiant SL230s Gen8

◆SFF QRドライブとLFF QRドライブの混在はできません。

◆HP H220iホスト バス アダプターは、RAID非対応となります。RAIDを構築する場合は、Dynamic SmartアレイB320iコントローラーを利用 いただくか、またはオプションのSmartアレイP420 / P222コントローラーを購入ください。(OSの機能によるRAIDを除く)

◆ProLiant Gen8サーバーのSmartアレイ/ Dynamic Smartアレイ コントローラーでは、ACU 9.20以降またはSmart Storage Administratorに含まれる

SmartSSD Wear Gaugeユーティリティにて定期的にSSDの保証使用量をご確認ください。

◆SmartSSD Wear Gaugeユーティリティは、HP H220iホスト バス アダプターには対応しておりません。HP H220iホスト バス アダプターとSSDの 接続はサポートされますが、SSDの保証使用量を確認するには、Smartアレイ/ Dynamic Smartアレイ コントローラーが必要となります。

◆SAS HDD、SATA HDD、SAS SSD、SATA SSDの混在は可能です。

ただし、同じアレイ グループ内ではSAS HDD、SATA HDD、SAS SSD、SATA SSDの混在はできません。

◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、SATA HDD、

VE SSDは利用頻度の少ないデータの一時保存用、ディスクバックアップ用として設計されています。システムの用途、使用環境に応じて、適切な

ドライブの規格を選定いただくことをお勧めします。SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASのI/Fの特徴、HDDとSSD の特徴、SSDの種類 (VE / MLC / ME / SLC) と特徴については、下記Webサイト「SATAハードドライブとSASハードドライブの違いと選定の ポイント」を参照してください。 http://h50146.www5.hp.com/products/servers/proliant/storage/sata_sas.html

◆大容量のRAIDボリュームを構成する場合、RAID障害復旧後のリビルドに長時間を要します。その間冗長性が失われますので、

特にSATA HDD利用時はHDD 2本の障害にも対応するRAID 6 (ADG)でのご利用を強く推奨します。

◆SATA HDDおよび7.2krpm SAS HDDの標準保証は、システムの標準保証期間にかかわらず1年間となります。また、SSDの標準保証期間は、

3年間または保証使用量に達したときのいずれか早い方となります。

LFF ノンホットプラグ HDD

＊2ドライブ分の3.5型QR (Quick Release) ドライブを搭載するLFF対応ケージ オプション

＊このオプションを1つで、最大2台搭載可能

＊HP H220iホストバス アダプター / HP Dynamic SmartアレイB320iコントローラー 接続用SASケーブル1本標準添付

＊HP SmartアレイP222 / P420コントローラー 接続の場合は、HP 2x LFF(3.5")ドライブ Smartアレイ接続キット(670277-B21)が 必要です。

HP SL230s QR LFF(3.5")ドライブケージ 655624-B21 8,000円 (税抜価格)

LFF 6Gb SATA 対応ドライブ (NCQ 対応)

HP 1TB 7.2krpm QR 3.5型6G SATAハードディスクドライブ

672621-B21 32,000円 (税抜価格)

HP 3TB 7.2krpm QR 3.5型6G SATAハードディスクドライブ

647274-B21 87,000円 (税抜価格) 600GB 15krpmノンホットプラグ

3.5型6G SAS QR HDD 574758-B21 80,000円 (税抜価格)

LFF 6Gb SAS 対応ドライブ

HP 4TB 7.2krpm QR 3.5型6G SATAハードディスクドライブ

697954-B21 114,000円 (税抜価格) HP H220i

ホスト バス アダプター、

HP Dynamic Smartアレイ

B320iコントローラー、

Smartアレイ P222 / P420 コントローラー接続

◆HP H220iホスト バスアダプターは、RAID非対応となります。RAIDを 構築する場合は、Dynamic SmartアレイB320iコントローラーを利用 ください。(OSの機能によるRAIDを除く)

◆SL230s Gen8では、ホットプラグ対応ドライブと、オプションの

Smartアレイコントローラーを接続することはできません。

◆ACU 9.20以降またはSmart Storage Administratorに含まれるSmartSSD Wear Gaugeユーティリティは、HP H220iホストバス アダプターには 対応しておりません。

HP H220iホスト バスアダプターとSSDの接続はサポートされますが、

保証使用量を確認することはできません。保証使用量の確認には、HP Dynamic SmartアレイB320iコントローラーでの接続が必要となります。

◆SAS HDD、SATA HDD、SAS SSD、SATA SSDの混在は可能です。

◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求 される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、

SATA HDD、VE SSDは利用頻度の少ないデータの一時保存用、ディスク バックアップ用として設計されています。システムの用途、使用環境に 応じて、適切なドライブの規格を選定いただくことをお勧めします。

SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASの I/Fの特徴、HDDとSSDの特徴、SSDの種類 (VE / MLC / ME / SLC) と 特徴については、下記Webサイト「SATAハードドライブとSAS ハードドライブの違いと選定のポイント」を参照してください。

http://h50146.www5.hp.com/products/servers/proliant/storage/

sata_sas.html

◆SATA HDDおよび7.2krpm SAS HDDの標準保証は、システムの標準 保証期間にかかわらず1年間となります。また、SSDの標準保証期間は、

3年間または保証使用量に達したときのいずれか早い方となります。

＊2.5型ホットプラグ対応ドライブを搭載する SFF対応ケージオプション

＊ドライブ1台分のケージ×1

＊このオプションを2つ使用して、2台の2.5型 ホットプラグ対応ドライブを搭載することは できません。

2.5型ホットプラグ対応ドライブを2台 搭載する場合は、HP SL230sホットプラグ 2ベイSFF(2.5")ドライブケージ(655618-B21) を購入ください。

＊このオプションのドライブ ケージは、

PCI Express Gen3 x16スロット、または HP FlexibleLOMアダプター用スロットを どちらか1つ消費します。

＊HP H220iホスト バス アダプター / HP Dynamic SmartアレイB320iコントローラー 接続用SASケーブル1本標準添付

SL230sシングルSFFホットプラグ ディスクケージキット 698835-B21 6,000円 (税抜価格)

＊2.5型ホットプラグ対応ドライブを搭載する SFF対応ケージオプション

＊ドライブ2台分のケージ×1

＊このオプションを1つで、最大2台搭載可能

＊このオプションのドライブ ケージを 使用した場合、PCI Express Gen3 x16 スロットとHP FlexibleLOMアダプター用 スロットは使用不可となります。

2.5型ホットプラグ対応ドライブと、PCI Express Gen3 x16スロット、またはHP FlexibleLOM アダプター用スロットを併用する際は、

SL230sシングルSFFホットプラグ ディスク ケージキット(698835-B21)を購入ください。

＊HP H220iホストバス アダプター /

HP Dynamic SmartアレイB320iコントローラー 接続用SASケーブル2本標準添付

HP SL230sホットプラグ2ベイ SFF(2.5")ドライブケージ 655618-B21 9,000円 (税抜価格)

SFF ホットプラグ対応 HDD

HP 146GB 15krpm SC 2.5型6G SASハードディスクドライブ

652605-B21 46,000円 (税抜価格)

HP 300GB 10krpm SC 2.5型6G SASハードディスクドライブ

652564-B21 39,000円 (税抜価格)

HP 300GB 15krpm SC 2.5型6G SASハードディスクドライブ

652611-B21 79,000円 (税抜価格)

HP 450GB 10krpm SC 2.5型6G SASハードディスクドライブ

652572-B21 54,000円 (税抜価格)

HP 600GB 10krpm SC 2.5型6G SASハードディスクドライブ

652583-B21 69,000円 (税抜価格)

HP 900GB 10krpm SC 2.5型6G SASハードディスクドライブ

652589-B21 110,000円 (税抜価格)

SFF 6Gb SATA 対応ドライブ(NCQ 対応)

HP 500GB 7.2krpm SC 2.5型6G SATAハードディスクドライブ

655708-B21 37,000円 (税抜価格)

HP 1TB 7.2krpm SC 2.5型6G SATAハードディスクドライブ

655710-B21 60,000円 (税抜価格)

SFF 6Gb SAS 対応ドライブ

＊標準パーツ保証1年

＊SATA HDD同様のノン・ミッション クリティカルな使用用途を推奨 HP 1TB 7.2krpm SC

2.5型6G SASハードディスクドライブ 652749-B21 65,000円 (税抜価格)

HP 500GB 7.2krpm SC 2.5型6G SASハードディスクドライブ

652745-B21 43,000円 (税抜価格)

＊標準パーツ保証1年

＊SATA HDD同様のノン・ミッション クリティカルな使用用途を推奨

HP 1.2TB 10krpm SC 2.5型6G SASハードディスクドライブ

697574-B21 132,000円 (税抜価格) HP H220i

ホストバス アダプター、

HP Dynamic Smartアレイ B320iコントローラー

HP 1.2TB 10krpm SC 2.5型6G SASハードディスクドライブ

718162-B21 132,000円 (税抜価格)

＊在庫限定

HP ProLiant SL230s Gen8

SFF ホットプラグ対応 SSD SFF 6Gb SAS SSD

＊2.5型ホットプラグ対応ドライブを搭載する SFF対応ケージ オプション

＊ドライブ1台分のケージ×1

＊このオプションを2つ使用して、2台の2.5型 ホットプラグ対応ドライブを搭載することは できません。

2.5型ホットプラグ対応ドライブを2台 搭載する場合は、HP SL230sホットプラグ 2ベイSFF(2.5")ドライブケージ(655618-B21) を購入ください。

＊このオプションのドライブ ケージは、

PCI Express Gen3 x16スロット、または HP FlexibleLOMアダプター用スロットを どちらか1つ消費します。

＊HP H220iホスト バスアダプター /

HP Dynamic SmartアレイB320iコントローラー 接続用SASケーブル1本標準添付

SL230sシングルSFFホットプラグ ディスクケージキット 698835-B21 6,000円 (税抜価格)

＊2.5型ホットプラグ対応ドライブを搭載する SFF対応ケージ オプション

＊ドライブ2台分のケージ×1

＊このオプションを1つで、最大2台搭載可能

＊このオプションのドライブ ケージを 使用した場合、PCI Express Gen3 x16 スロットとHP FlexibleLOMアダプター用 スロットは使用不可となります。

2.5型ホットプラグ対応ドライブと、PCI Express Gen3 x16スロット、またはHP FlexibleLOM アダプター用スロットを併用する際は、

SL230sシングルSFFホットプラグ ディスク ケージキット(698835-B21)を購入ください。

＊HP H220iホスト バス アダプター / HP Dynamic SmartアレイB320iコントローラー 接続用SASケーブル2本標準添付

HP SL230sホットプラグ2ベイ SFF(2.5")ドライブケージ 655618-B21 9,000円 (税抜価格)

HP 200GB ME SC

2.5型6G SASソリッドステートドライブ 690825-B21 220,000円 (税抜価格)

HP 200GB SLC SC

2.5型6G SASソリッドステートドライブ 653078-B21 748,000円 (税抜価格)

HP 400GB ME SC

2.5型6G SASソリッドステートドライブ 690827-B21 438,000円 (税抜価格)

HP 400GB SLC SC 2.5型6G SASソリッドステートドライブ

653082-B21 1,350,000円 (税抜価格)

HP 800GB ME SC

2.5型6G SASソリッドステートドライブ 690829-B21 886,000円 (税抜価格)

◆HP H220iホスト バス アダプターは、RAID非対応となります。RAIDを構築する場合は、Dynamic SmartアレイB320iコントローラーを利用 ください。(OSの機能によるRAIDを除く)

◆SL230s Gen8では、ホットプラグ対応ドライブと、オプションのSmartアレイ コントローラーを接続することはできません。

◆ACU 9.20以降またはSmart Storage Administratorに含まれるSmartSSD Wear Gaugeユーティリティは、HP H220iホスト バスアダプターには 対応しておりません。HP H220iホスト バス アダプターとSSDの接続はサポートされますが、保証使用量を確認することはできません。

保証使用量の確認には、HP Dynamic SmartアレイB320iコントローラーでの接続が必要となります。

◆SAS HDD、SATA HDD、SAS SSD、SATA SSDの混在は可能です。

◆10k / 15k rpm SAS HDDは高いパフォーマンス、連続稼働性が要求される一般的なストレージ用途に最適です。また、7.2krpm SAS HDD、SATA HDD、

VE SSDは利用頻度の少ないデータの一時保存用、ディスク バックアップ用として設計されています。システムの用途、使用環境に応じて、適切な

ドライブの規格を選定いただくことをお勧めします。

SATA / SAS、HDD / SSDのドライブを選定する上で、SATAとSASのI/Fの特徴、HDDとSSDの特徴、SSDの種類 (VE / MLC / ME / SLC) と特徴に ついては、下記Webサイト「SATAハードドライブとSASハードドライブの違いと選定のポイント」を参照してください。

http://h50146.www5.hp.com/products/servers/proliant/storage/sata_sas.html

◆SATA HDDおよび7.2krpm SAS HDDの標準保証は、システムの標準保証期間にかかわらず1年間となります。また、SSDの標準保証期間は、3年間

または保証使用量に達したときのいずれか早い方となります。

HP H220i ホスト バス アダプター、

HP Dynamic Smartアレイ B320iコントローラー
