機能

N0211 SY/O2809 SY 一部変 / D1008 MS 20081201-S00005 No.A1382-1/6 http://onsemi.jp

Semiconductor Components Industries, LLC, 2013

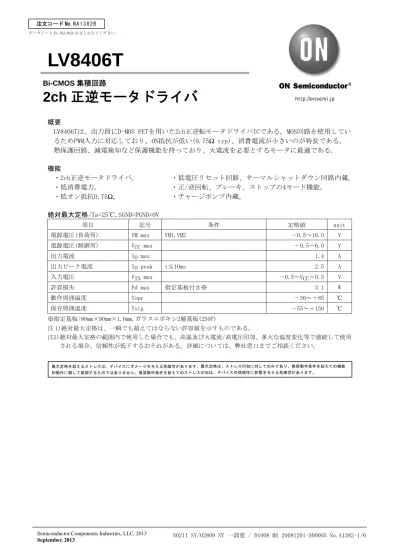

LV8406T

概要

LV8406Tは、出力段にD-MOS FETを用いた2ch正逆転モータドライバICである。MOS回路を使用してい るためPWM入力に対応しており、ON抵抗が低い(0.75 Ω typ)、消費電流が小さいのが特長である。

熱保護回路、減電検知など保護機能を持っており、大電流を必要とするモータに最適である。

機能

・2ch正逆モータドライバ。 ・低電圧リセット回路、サーマルシャットダウン回路内蔵。

・低消費電力。 ・正/逆回転、ブレーキ、ストップの4モード機能。

・低オン抵抗0.75 Ω 。 ・チャージポンプ内蔵。

絶対最大定格/Ta=25℃,SGND=PGND=0V

項目 記号 条件 定格値 unit

電源電圧(負荷用) VM max VM1,VM2 －0.5～16.0 V

電源電圧(制御用) VCC max －0.5～6.0 V

出力電流 IO max 1.4 A

出力ピーク電流 IO peak t≦10ms 2.5 A

入力電圧 VIN max －0.5～VCC＋0.5 V

許容損失 Pd max 指定基板付き※ 3.1 W

動作周囲温度 Topr －30～＋85 ℃

保存周囲温度 Tstg －55～＋150 ℃

※指定基板:90mm×90mm×1.6mm,ガラスエポキシ2層基板(2S0P)

注 1)絶対最大定格は、一瞬でも超えてはならない許容値を示すものである。

注2)絶対最大定格の範囲内で使用した場合でも、高温及び大電流/高電圧印加、多大な温度変化等で連続して使用 される場合、信頼性が低下するおそれがある。詳細については、弊社窓口までご相談ください。

Bi-CMOS 集積回路

2ch 正逆モータドライバ

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

許容動作範囲/Ta=25℃,SGND=PGND=0V

項目 記号 条件 定格値 unit

電源電圧(VM端子) VM VM1,VM2 1.5～15.0 V

電源電圧(VCC端子) VCC 2.8～5.5 V

入力信号電圧 VIN 0～VCC V

入力信号周波数 f max 200 kHz

電気的特性 /Ta=25℃,VCC=3.0V,VM=VS=6.0V,SGND=PGND=0V,特記なき場合

項目 記号 条件 備 min typ max unit

待機時負荷用電源電流 IMO EN=0V 1 1.0

μ

A

待機時制御用電源電流 ICO EN=IN1=IN2=IN3=IN4=0V 2 1.0

μ

A

待機時負荷用電源電流2 IMO2 VCC=0V,VM=VS=6V 1.0

μ

A

動作時消費電流 IC1 EN=3V,無負荷時 3 0.85 1.2 mA

⎡

Hレベル

⎦

入力電圧 VIH 2.7V≦VCC≦5.5V 0.6

×VCC

VCC V

⎡

Lレベル

⎦

入力電圧 VIL 2.7V≦VCC≦5.5V 0 0.2

×VCC

V

⎡

Hレベル

⎦

入力電流

(EN1,EN2,IN1,IN2,IN3,IN4)

IIH1 VIN=3V 4 15 25

μ

A

⎡

Lレベル

⎦

入力電流

(EN1,EN2,IN1,IN2,IN3,IN4)

IIL1 VIN=0V 4 －1.0

μ

A

プルダウン抵抗値 RDN EN1,EN2,IN1,IN2,IN3,IN4 100 200 400 k

Ω

チャージポンプ電圧 VG VCC＋VS 8.5 9.0 9.5 V

出力部オン抵抗1 RON1 ﾄｯﾌﾟとﾎﾞﾄﾑのｵﾝ抵抗の和。 5 0.75 1.2

Ω

出力部オン抵抗2 RON2 ﾄｯﾌﾟとﾎﾞﾄﾑのｵﾝ抵抗の和。

VCC=2.8V

5 1.0 1.5

Ω

低電圧検出動作電圧 VCS VCC端子電圧を監視 6 2.15 2.30 2.45 V サーマルシャットダウン

動作温度

Tth 設計保証 ※ 7 150 180 210 ℃

ターンオン時間 TPLH 8 0.2 0.4

μ

S

出力部

ターンオフ時間 TPHL 8 0.2 0.4

μ

S

※設計保証値であり、測定は行わない。

備考

1. VM端子の出力OFF時の消費電流を示す。

2. VCC端子の待機時の消費電流を示す。

3. EN=3V(スタンバイ時)のVCC端子の消費電流を示す。

4. EN1,2,IN1,2,3,4端子は、抵抗によりプルダウンされている。

5. OUT端子の飽和電圧を上側と下側を加算し、電流値で割った値を示す。

6. VCCの低電圧を検出されると、全てのパワーTrがOFFする。

7. サーマル保護回路が働くと、全てのパワーTrがOFFする。発熱が下がると再びONする。

8. 立ち上がり時10→90%、立ち下がり時90→10%の時間を規定する。

外形図

unit:mm (typ) 3279

6.4

0.65

4.4

(0.33)

(1.0)

6.5

0.5

0.15

1 10

20 11

0.22

0.08 1.2max SIDE VIEW

BOTTOM VIEW

Exposed Die-Pad TOP VIEW

SANYO : TSSOP20J(225mil)

基板仕様

サイズ :90mm×90mm×1.6mm(2層基板[2S0P]) 材質 :ガラスエポキシ

銅配線密度 :L1=95%/L2=95%

L1:銅配線パターン図 L2:銅配線パターン図

注意事項

1)Exposed Die-Pad基板実装ありのデータは、Exposed Die-Pad面が90%以上濡れた状態での値である。

2)セット設計は余裕を持ったディレーティング設計をお願いする。

ディレーティングの対象になるストレスは、電圧、電流、接合部温度、電力損失、それに機械的 ストレスとして、振動、衝撃および引張りなどがある。

したがって設計に当っては、これらのストレスをできるだけ低く、あるいは小さくすること。

一般的なディレーティングの目安を示す。

(1)電圧定格に対して、最大値が80%以下 (2)電流定格に対して、最大値が80%以下 (3)温度定格に対して、最大値が80%以下 3)セット設計後は、必ず製品で検証を行うこと。

また、Exposed Die-Pad等 半田接合状態の確認、および、半田接合部の信頼性検証を行うこと。

これらの部分の半田接合にボイドや劣化が認められる場合、基板への熱伝導状態が悪くなり、IC の熱破壊に至る可能性がある。

-30 0 20 40 60 80 100

0 4,0

3.0

2.0

1.0

Pd max -- Ta

3.1

-20

1.61

85

ピン配置図

VG VM1

1 2 3 4 5

7 8 9 OUT1 OUT2 PGND

OUT3 OUT4 VM2

20 19 18 17 16 15 14 13 VCC

IN2 IN1 SGND C1L C1H

Top view

LV8406T

6 PGND

10 IN4

EN2 12

IN3 11

EN1 VS

ブロック図

VCC

IN2 IN1 EN2 EN1

IN4 IN3

C1H C1L VG

VS

OUT1 VM1

OUT2

OUT3 VM2

OUT4

PGND

VCC+VS

＊キックバック吸収コンデンサをICの直近に接続する。コイルのキックバック等により、VMラインの 電圧が上昇し瞬間的に、最大定格以上が加わることで、ICを劣化、破損する可能性がある。

＊VS端子はチャージポンプ昇圧回路の元電源を供給する端子である。

チャージポンプ電圧 VG=VS+VCCが作成される。

VM1とVM2の高い方の電圧を印加すること。

真理値表

EN1 (EN2)

IN1 (IN3)

IN2 (IN4)

OUT1 (OUT3)

OUT2 (OUT4)

チャージ

ポンプ モード

H H L L ブレーキ

H L H L 正転

L H L H 逆転

H

L L Z Z

ON

スタンバイ

L － － Z Z OFF 待機

-:Don't Care,Z:Hi-Impedance

・待機モードにて、消費電流がゼロとなる。

*減電時および、サーマル保護時は、パワーTrが全てOFFとなり、モータ駆動を停止する。

端子説明

端子 番号

端子名 説明 等価回路

20 1 17

C1H VG VS

昇圧用コンデンサ接続端子。

チャージポンプ元電圧供給端子。

VS

C1H

VG

19 C1L 昇圧用コンデンサ接続端子。

C1L VCC

16 12 15 14 11 10

EN1 EN2 IN1 IN2 IN3 IN4

ロジックイネーブル端子。

(プルダウン抵抗内蔵) ドライバ出力切換。

VCC

200kΩ

3 4 7 8

OUT1 OUT2 OUT3 OUT4

ドライバ出力端子。

OUT OUT

VM

PGND 2

9 VM1 VM2

モータ部電源。

13 VCC ロジック部電源 18 SGND ロジック部GND

5 6

PGND PGND

ドライバ部GND
