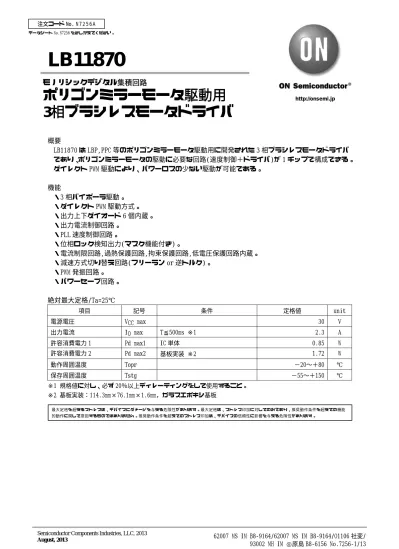

LB11870
概要
LB11870 は LBP,PPC 等のポリゴンミラーモータ駆動用に開発された 3 相ブラシレスモータドライバ であり、ポリゴンミラーモータの駆動に必要な回路(速度制御＋ドライバ)が 1 チップで構成できる。
ダイレクト PWM 駆動により、パワーロスの少ない駆動が可能である。
機能
・3 相バイポーラ駆動。
・ダイレクト PWM 駆動方式。
・出力上下ダイオード 6 個内蔵。
・出力電流制御回路。
・PLL 速度制御回路。
・位相ロック検知出力(マスク機能付き)。
・電流制限回路,過熱保護回路,拘束保護回路,低電圧保護回路内蔵。
・減速方式切り替え回路(フリーラン or 逆トルク)。
・PWM 発振回路。
・パワーセーブ回路。
絶対最大定格/Ta=25℃
項目 記号 条件 定格値 unit
電源電圧 VCC max 30 V
出力電流 IO max T≦500ms ※1 2.3 A
許容消費電力 1 Pd max1 IC 単体 0.85 W
許容消費電力 2 Pd max2 基板実装 ※2 1.72 W
動作周囲温度 Topr −20〜＋80 ℃
保存周囲温度 Tstg −55〜＋150 ℃
※1 規格値に対し、必ず 20％以上ディレーティングをして使用すること。
※2 基板実装：114.3mm×76.1mm×1.6mm，ガラスエポキシ基板
モノリシックデジタル集積回路
ポリゴンミラーモータ駆動用 3 相ブラシレスモータドライバ
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
許容動作範囲/Ta=25℃
項目 記号 条件 定格値 unit
電源電圧範囲 VCC 9.5〜28 V
5V 定電圧出力電流 IREG 0〜−20 mA
LD 端子印加電圧 VLD 0〜28 V
LD 端子出力電流 ILD 0〜15 mA
FGS 端子印加電圧 VFGS 0〜28 V
FGS 端子出力電流 IFGS 0〜10 mA
電気的特性 /Ta=25℃,VCC=VM=24V
項目 記号 条件 min typ max unit
電源電流 1 ICC1 16 21 mA
電源電流 2 ICC2 STOP 時 3.5 5.0 mA
[5V 定電圧出力]
出力電圧 VREG 4.65 5.0 5.35 V
電圧変動
Δ
VREG1 VCC=9.5〜28V 80 130 mV負荷変動
Δ
VREG2 IO=−5〜−20mA 10 60 mV温度係数
Δ
VREG3 設計目標値※ 0 mV/℃[出力部]
出力飽和電圧 1 VO sat1 IO=0.5A,
VO(SINK)＋VO(SOURCE)
1.9 2.4 V
出力飽和電圧 2 VO sat2 IO=1.2A,
VO(SINK)＋VO(SOURCE)
2.6 3.2 V
出力リーク電流 IOleak 100
μ
A下側ダイオード順電圧 1 VD1-1 ID=−0.5A 1.0 1.3 V
下側ダイオード順電圧 2 VD1-2 ID=−1.2A 1.4 1.8 V
上側ダイオード順電圧 1 VD2-1 ID=0.5A 1.2 1.6 V
上側ダイオード順電圧 2 VD2-2 ID=1.2A 1.9 2.4 V
[ホールアンプ部]
入力バイアス電流 IHB −2 −0.5
μ
A同相入力電圧範囲 VICM 0
VREG-2.0
Vホール入力感度 80 mVp-p
ヒステリシス幅
Δ
VIN(HA) 15 24 42 mV入力電圧 L→H VSLH 12 mV
入力電圧 H→L VSHL −12 mV
[FG シュミット部]
入力バイアス電流 IB(FGS) −2 −0.5
μ
A同相入力電圧範囲 VICM(FGS) 0
VREG-2.0
V入力感度 VIN(FGS) 80 mVp-p
ヒステリシス幅
Δ
VIN(FGS) 15 24 42 mV入力電圧 L→H VSLH(FGS) 12 mV
入力電圧 H→L VSHL(FGS) −12 mV
※設計目標値であり、測定は行わない。
次ページへ続く。
前ページより続く。
項目 記号 条件 min typ max unit
[PWM 発振器]
出力｢H｣レベル電圧 VOH(PWM) 2.65 2.95 3.25 V
出力｢L｣レベル電圧 VOL(PWM) 0.9 1.2 1.5 V
外付け C 充電電流 ICHG VPWM=2V −60 −45 −30
μ
A発振周波数 f(PWM) C=680pF 34 kHz
振幅 V(PWM) 1.45 1.75 2.05 Vp-p
[FGS 出力]
出力飽和電圧 VOL(FGS) IFGS=7mA 0.15 0.5 V
出力リーク電流 IL(FGS) VO=VCC 10
μ
A[CSD 発振回路]
出力｢H｣レベル電圧 VOH(CSD) 3.2 3.5 3.8 V
出力｢L｣レベル電圧 VOL(CSD) 0.9 1.1 1.3 V
振幅 V(CSD) 2.15 2.4 2.65 Vp-p
外付け C 充電電流 ICHG1 −13.5 −9.5 −5.5
μ
A外付け C 放電電流 ICHG2 6 10 14
μ
A発振周波数 f(CSD) C=0.068
μ
F 29 Hz[位相比較出力]
出力｢H｣レベル電圧 VPDH IOH=−100μA
VREG-0.2 VREG-0.1
V出力｢L｣レベル電圧 VPDL IOL=100μA 0.2 0.3 V
出力ソース電流 IPD＋ VPD=VREG/2 −0.5 mA
出力シンク電流 IPD− VPD=VREG/2 1.5 mA
[位相ロック検知出力]
出力飽和電圧 VOL(LD) ILD=10mA 0.15 0.5 V
出力リーク電流 IL(LD) VO=VCC 10
μ
A[ERR アンプ部]
入力オフセット電圧 VIO(ER) 設計目標値※ −10 10 mV
入力バイアス電流 IB(ER) −1 1
μ
A出力｢H｣レベル電圧 VOH(ER) IOH=−500μA
VREG-1.2 VREG-0.9
V出力｢L｣レベル電圧 VOL(ER) IOL=500μA 0.9 1.2 V
DC バイアスレベル VB(ER) −5% VREG/2 5% V
[電流制御回路]
駆動ゲイン 1 GDF1 位相ロック時 0.4 0.5 0.6 倍
駆動ゲイン 2 GDF2 アンロック時 0.8 1.0 1.2 倍
リミッタ電圧 VRF VCC-VM 0.45 0.5 0.55 V
[熱しゃ断動作]
熱しゃ断動作温度 TSD 設計目標値※ (接合温度) 150 175 ℃
ヒステリシス幅
Δ
TSD 設計目標値※ (接合温度) 40 ℃[低電圧保護]
動作電圧 VSD 8.1 8.45 8.9 V
ヒステリシス幅
Δ
VSD 0.2 0.35 0.5 V※設計目標値であり、測定は行わない。
次ページへ続く。
前ページより続く。
項目 記号 条件 min typ max unit
[CLD 回路]
外付け C 充電電流 ICLD −6 −4.3 −3
μ
A動作電圧 VH(CLD) 3.25 3.5 3.75 V
[CLK 端子]
外部入力周波数 fI(CLK) 0.1 10 kHz
｢H｣レベル入力電圧 VIH(CLK) 3.5 VREG V
｢L｣レベル入力電圧 VIL(CLK) 0 1.5 V
入力オープン電圧 VIO(CLK) VREG-0.5 VREG V
ヒステリシス幅 VIS(CLK) 0.35 0.5 0.65 V
｢H｣レベル入力電流 IIH(CLK) VCLK=VREG −10 0 10
μ
A｢L｣レベル入力電流 IIL(CLK) VCLK=0V −280 −210
μ
A [S/S 端子]｢H｣レベル入力電圧 VIH(SS) 3.5 VREG V
｢L｣レベル入力電圧 VIL(SS) 0 1.5 V
入力オープン電圧 VIO(SS) VREG-0.5 VREG V
ヒステリシス幅 VIS(SS) 0.35 0.5 0.65 V
｢H｣レベル入力電流 IIH(SS) VS/S=VREG −10 0 10
μ
A｢L｣レベル入力電流 IIL(SS) VS/S=0V −280 −210
μ
A [BRSEL 端子]｢H｣レベル入力電圧 VIH(BRSEL) 3.5 VREG V
｢L｣レベル入力電圧 VIL(BRSEL) 0 1.5 V
入力オープン電圧 VIO(BRSEL) VREG-0.5 VREG V
｢H｣レベル入力電流 IIH(BRSEL) VBRSEL=VREG −10 0 10
μ
A｢L｣レベル入力電流 IIL(BRSEL) VBRSEL=0V −220 −160
μ
A外形図
unit:mm (typ) 3278
SANYO : HSSOP48(375mil)
17.8
0.2
10.5
7.9 0.65
0.2 (6.2)
(0.45)
(4.9)0.1 2.4 max
(2.2)
0.65 1.3
1.5
1 24
48 25
0 20
-20 40 60 80 100
0 1.2
0.4 0.8 2.0
1.6
周囲温度, Ta - °C
許容消費電力,Pdmax-W
ILB01545
Pd max - Ta
1.72W
0.85W
0.476W 0.963W
基板実装(114.3×76.1×1.6mm3ガラスエポキシ)
IC単体
ピン配置図
3 相ロジック真理値表(IN=｢H｣とは、IN＋＞IN−の状態を示す)
IN1 IN2 IN3 OUT1 OUT2 OUT3
H L H L H M
H L L L M H
H H L M L H
L H L H L M
L H H H M L
L L H M H L
LB11870
47
VREG
NC
46
NC OUT3
44 43 42 41 40 39
48 36 35 34 33 31 30 29 28 27
NC
NC NC VCC2 S/S
CLK
BRSEL
PH FGSLD NC NC CLD
13 14 15 16 17 18 19 20 21
PD
FRAME NC EI
GND1
FGIN- PWM
GND2FGIN+
FRAME
9 8 7 6 5 4 3 2 1
IN3-
NC IN2-
IN2+
OUT1
NC IN3+
NC
OUT2
10 38
22 37
VCC1
NC FC NC
GND3
NC
11 12 23 24
26 25 32
45
VM1
VM2 CSD FGFIL
EO TOC
IN1-
IN1+
Top view
ブロック図および応用回路例
- +
HALL LOGIC
HALL HYS AMP PWM
OSC
BRSEL S/S
LOGIC
COMP TSD
VREG CLK
LD
PLL FG FILTER
- +
IN2+ IN2- IN3+ IN3- GND1 PWM
S/S
VREG
VM1 FGIN+
FGIN-
LD
EO EI PD
TOC VREG
VCC2 BRSEL
CSD
IN1+ IN1- CLK
DRIVER
OUT1
OUT2
OUT3
GND3 VREG
FGS
VCC
Rf PEAK
HOLD
CURR LIM
CONT AMP
PH FC VREG VREG
COUNT CSD
OSC
GND2 LDMASK
CLD FGFIL
VM2
VCC1 +
端子説明
端子 番号端子
記号 端子説明 等価回路図
3 1 46
OUT1 OUT2 OUT3
モータ駆動 出力端子。
PWM は下側 Tr によりデューティ 制御を行う。
44 GND3 出力部の GND 端子。
37 38
VM1 VM2
出力部の電源端子および出力電 流検出端子。VM1-2 はショートし て使用する。
VCC1 間に低抵抗(Rf)を接続す る。
IOUT=VRF/Rf で設定した電流値 に出力電流が制限される。
39 VCC2 上側ダイオードのカソード端 子。VCC1 とショートして使用す る。
1 3 46 300Ω
44 37 VCC1
38 39
11 12 9 10 6 8
IN1＋
IN1−
IN2＋
IN2−
IN3＋
IN3−
ホール入力端子。
IN＋＞IN−で｢H｣、逆は｢L｣と する。
ホール信号は 100mVp-p(差動)以 上の振幅が望ましい。ホール信 号のノイズが問題となる場合 は、IN＋,IN−間にコンデンサを 接続する。
VREG
300Ω 8 300Ω
11 9
6 10 12
13 14
FGIN＋
FGIN−
FG 入力端子｡
FG 信号のノイズが問題となる場 合は、入力にコンデンサまたは、
コンデンサと抵抗によるフィル タを接続する｡
VREG
300Ω 14 300Ω
13
15 GND1 制御回路部の GND 端子。
16 GND2 SUBGND 端子。
17 PWM PWM 発振周波数を設定する端子。
GND 間にコンデンサを接続する。
C=680pF で約 34kHz に設定でき る。
VREG
2kΩ
200Ω
17
次ページへ続く。
前ページより続く。
端子 番号
端子
記号 端子説明 等価回路図
19 FC 電流制御回路の周波数特性補正 端子。
GND 間にコンデンサを接続する (約 0.01
μ
〜0.1μ
F 程度)。この端子電圧と PWM 発振波形の 比較により、出力デューティが 決まる。
VREG
300Ω 19
21 PD 位相比較出力端子。
位相誤差をパルスのデューティ 変化で出力する。
21 VREG
300Ω
22 EI 誤差アンプ入力端子。 VREG
300Ω
22
23 EO 誤差アンプ出力端子。 VREG
23
40kΩ
24 TOC トルク指令電圧入力端子。
通常、EO 端子と接続する。TOC 電圧が下がると、下側出力 Tr の オンデューティは増加する。
VREG
300Ω 24
次ページへ続く。
前ページより続く。
端子 番号
端子
記号 端子説明 等価回路図
25 FGFIL FG フィルタ端子。
FG 信号のノイズが問題となる場 合は、GND 間にコンデンサを接続 する(約 2200pF 以下)。
25 VREG
26 CSD 拘束保護回路の動作時間設定端 子兼初期リセットパルス設定端 子。
GND 間にコンデンサ（約 0.068
μ
F 程度)を付けることにより、約 8 秒の保護動作時間を設定でき る。保護回路を使用しない場合 は、GND 間にコンデンサと抵抗を 並列に接続する(約 220kΩ
, 4700pF)。VREG
300Ω 26
27 CLD 位相ロック信号マスク時間設定 端子。
GND 間にコンデンサ（約 0.1
μ
F）を接続することにより、約 90ms のマスク時間を設定できる。マ スクする必要がない場合は、
オープンとする。
VREG
27 300Ω
28 FGS FG シュミット出力端子。 VREG
28
29 LD 位相ロック検知出力端子。
位相ロック時にオンする(“L”
となる)。
VREG
29
次ページへ続く。
前ページより続く。
端子 番号
端子
記号 端子説明 等価回路図
32 S/S スタート/ストップ制御端子。
｢L｣:0V〜1.5V
｢H｣:3.5V〜VREG
ヒステリシス幅 約 0.5V。
｢L｣でスタート、オープン時｢H｣
レベルとなる。
VREG
22kΩ
2kΩ
32
33 CLK クロック入力端子。
｢L｣:0V〜1.5V
｢H｣:3.5V〜VREG
ヒステリシス幅 約 0.5V。
fCLK=10kHz max。
ノイズがある場合は、コンデン サ等で除去して入力する。
VREG
22kΩ
2kΩ
33
34 BRSEL 減速制御切り替え端子。
｢L｣:0V〜1.5V
｢H｣:3.5V〜VREG
オープン時、｢H｣レベルとなる。
｢L｣で逆トルク制御、｢H｣でフ リーランとなる。逆トルク制御 の場合、出力下側に外付け SBD が必要となる。
VREG
30kΩ
2kΩ
34
35 PH RF 波形の平滑用端子。
RF 波形のノイズが問題となる場 合は、GND 間にコンデンサを接続 する。
VREG
500Ω 35
次ページへ続く。
前ページより続く。
端子 番号
端子
記号 端子説明 等価回路図
36 VREG 安定化電源出力端子(5V 出力)。
安定化のため、GND 間にコンデン サを接続する(約 0.1
μ
F 程度)。36 VCC
40 VCC1 電源端子。
ノイズ等が入らないように GND 間にコンデンサを接続する(数 10
μ
F 程度以上)。2,4,5 7,18 20,30 31,41 42,43 45,47 48
NC 内部とは接続されていないた め、配線として使用可能。
FRAME GND に接続する。
LB11870 の概要 1.速度制御回路
本 IC は、PLL 速度制御方式を採用しているので、高精度でジッタの少ない、安定した回転を実 現できる。この PLL 回路は CLK 信号(立ち下がりエッジ)と FG 信号(FGIN＋,FGS 出力の立ち下がり エッジ)のエッジの位相差を比較し、その誤差出力で制御している。
制御時の FG サーボ周波数は CLK 周波数と同一となる。
fFG(サーボ)=fCLK 2.出力駆動回路
本 IC は、出力での電力損失(パワーロス)を少なくするために、ダイレクト PWM 駆動方式を採用 している。出力 Tr は、オン時は常に飽和しており、出力がオンするデューティを変化させること により、モータの駆動力を調整する。出力の PWM スイッチングは、下側出力 Tr で行っている。
出力ダイオードは上下ともに内蔵されている。しかし、減速時に逆転制御モードを選択したと きや出力電流が大きいときに問題がある場合(誤動作や下側キックバック時の波形乱れ等)は、
OUT-GND 間にショットキダイオードを付ける。また、定常回転時の IC 発熱を低減する必要がある 場合、VCC-OUT 間にショットキダイオードを付けると効果がある場合がある(PWM スイッチングの 回生電流を内部ダイオードではなく、外部ダイオードに負担させることによる効果)。
3.電流制限回路
電流制限回路は、I=VRF/Rf(VRF=0.5Vtyp,Rf:電流検出抵抗)で決まる電流で制限(ピーク電流を 制限)する。制限動作としては、出力のオンデューティが小さくなり、電流を抑える。
電流制限回路は、PWM 動作によるダイオードの逆回復電流を検出して電流制限動作が誤動作しな
いようにするため、動作に遅延(約 2 μ s)がある。モータのコイル抵抗が小さかったり、インダク
タンスが小さいと、起動時(モータの逆起電力がない状態)の電流変化が速いため、この遅延によ
4.パワーセーブ回路
本 IC は、ストップ状態では消費電流を減少させるパワーセーブ状態となる。パワーセーブ状態 では、大部分の回路のバイアス電流をカットすることにより行っている。パワーセーブ状態にお いても、5V レギュレータ出力は出力される。
5.基準クロック
外部から入力するクロック信号は、チャタリング等のノイズがないように注意する必要がある。
入力回路にはヒステリシスを持たせてあるが、問題となる場合は、コンデンサ等によりノイズを 除去してから入力すること。
基準クロックが無入力状態でスタート状態とされた場合、拘束保護回路を動作させていれば、
モータが多少回転した後に駆動はオフされる。しかし、拘束保護回路を動作させず、さらに減速 時に逆転制御モードを選択した場合、モータは逆転暴走するため、何らかの対策が必要となる(ク ロック断線保護に拘束保護回路の発振信号を利用しているため)。
6.PWM 周波数に関して
PWM 周波数は PWM 端子に接続するコンデンサ容量 C(F)により決まる。
fPWM≒1/(43000×C)
680pF のコンデンサを付けると、約 34kHz の発振となる。PWM 周波数は低すぎるとスイッチング 音がモータから聞こえ、高すぎると出力でのパワーロスが増加するため、15k〜50kHz 程度が望ま しい。出力の影響を受けにくいようにコンデンサの GND は、できるだけ IC の制御部 GND(GND1 端 子)近傍に配線すること。
7.ホール入力信号
ホール入力は、ヒステリシス幅(42mV max)以上の振幅の信号入力が必要である。ノイズ等の影 響を考えると 100mV 以上の振幅の入力が望ましい。ノイズにより出力波形(相切り替わり時)に乱 れが生じる場合は、入力間にコンデンサ等を入れて防止すること。
8.FG 入力信号
通常はホール信号のいずれか 1 相分を FG 信号として入力する。ノイズが問題となる場合は、コ ンデンサまたは、コンデンサと抵抗等によるフィルタをして入力すること。FGFIL 端子−GND 間に コンデンサを付けることによっても FG 信号のノイズを除去することは可能であるが、この端子の 波形が鈍りすぎても正常動作ができなくなるため、付ける場合は約 2200pF 以下とすること。コン デンサの GND 位置が悪いと、逆にノイズによる不具合が発生しやすくなるので、注意が必要であ る。
9.拘束保護回路
モータ拘束時の IC およびモータの保護を行うため、拘束保護回路を内蔵している。スタート状 態で LD 出力が一定時間｢H｣(アンロック状態)であると、下側出力 Tr をオフする。時間設定は、CSD 端子に接続するコンデンサ容量により行う。
設定時間(sec)≒120×C( μ F)
0.068 μ F のコンデンサを付けると、約 8 秒の保護時間となる。設定時間は、モータ起動時間に 対して余裕を持った設定とすること。クロック周波数切り替えによる減速時には、保護回路は動 作しない。拘束保護状態を解除するには、ストップ状態とするか、電源の再投入が必要である。
CSD 端子は初期リセットパルス発生端子と兼用しているため、GND と接続するとロジック回路が リセット状態となり、速度制御をすることができない。よって、拘束保護を使用しない場合は、
対 GND に約 220k Ω の抵抗と約 4700pF 程度のコンデンサを並列に接続すること。
10.位相ロック信号
①位相ロックの範囲
本 IC は、速度系のカウンタ等を持っていないため､位相ロック状態における速度誤差範囲は、
IC 特性のみでは決めることができない(FG 周波数変化の加速度が影響するため)。モータとして規 定する必要がある場合は、実際にモータ状態で測定して決めてもらう必要がある。FG の加速度が 大きい状態で速度誤差は生じやすいため、起動時のロック引き込み時やクロック切り替えによる アンロック時が一番速度誤差としては大きくなると思われる。
次ページへ続く。
前ページより続く。
②位相ロック信号のマスク機能
ロック引き込み時のハンチングによる短時間の“L”信号をマスクすることにより、安定した状 態でロック信号を出すことができる。しかし、マスク時間分はロック信号出力が遅れることにな る。
マスク時間は、CLD 端子−GND 間に接続するコンデンサ容量により設定する。
マスク時間(sec)≒0.9×C( μ F)
0.1 μ F のコンデンサを付けると、約 90ms のマスク時間となる。完全にマスクする必要がある場 合は、マスク時間は十分に余裕を持って設定すること。マスクする必要がない場合は、CLD 端子 をオープンとする。
11.電源安定化
本 IC は出力電流が大きく、スイッチングによる駆動方式であるため、電源ラインが振られやす い。よって、VCC 端子−GND 間には、安定化のために十分な容量のコンデンサを接続する必要があ る。コンデンサの GND 側はパワーGND である GND3 端子に付け、できるだけピン近傍に付ける。コ ンデンサ(電解コンデンサ)がピン近傍に付けられない場合は、ピン近傍には約 0.1 μ F 程度のセラ ミックコンデンサを付けること。
減速時に逆転制御モードを選択した場合、電源に電流が戻る状態があるため、電源ラインが特 に振られやすくなる。高速回転時のロック引き込み時において、電源ラインが一番振られやすく なるので、特に注意して検討し、十分な容量のコンデンサを選択する必要がある。
電源の逆接続による破壊防止の目的で、電源ラインにダイオードを挿入する場合、電源ライン が特に振られやすくなるため、より大きな容量を選択する必要がある。
12.VREG 安定化
制御回路の電源である VREG 電圧を安定化するために 0.1 μ F 以上のコンデンサを接続する。そ のコンデンサの GND は、できるだけ IC の制御部 GND(GND1 端子)近傍に配線すること。
13.誤差アンプ周辺定数
誤差アンプ部の外付け部品は、ノイズの影響を受けにくいようにできるだけ IC 近傍に配置する こと。モータからできるだけ離れた配置とすること。
14.FRAME ピンおよび IC 裏面金属部
FRAME ピンは、GND1,2 側と接続し、電解コンデンサの GND 部分で GND3 と接続すること。IC 裏 面の金属部は FRAME ピンと IC 内部で接続されている。IC 裏面の金属部は、熱伝導の良いはんだ 等で基板と密着させると放熱が非常に良くなる。
