チャプター

チャプター 3

3 3：

3 ：

：

： Console

Console

Console について

について

Console

Console について

について

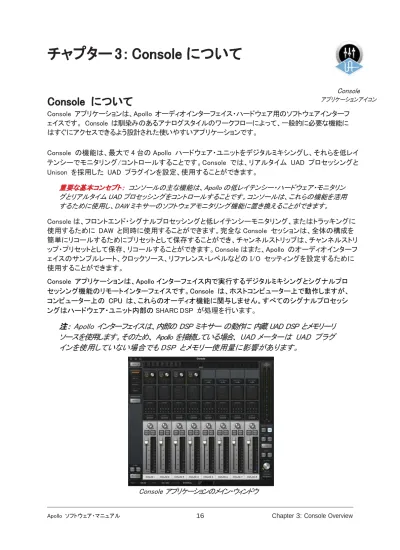

Console アプリケーションは、Apollo オーディオインターフェイス・ハードウェア用のソフトウェアインターフェイスです。 Console は馴染みのあるアナログスタイルのワークフローによって、一般的に必要な機能にはすぐにアクセスできるよう設計された使いやすいアプリケーションです。 Console の機能は、最大で 4 台の Apollo ハードウェア・ユニットをデジタルミキシングし、それらを低レイテンシーでモニタリング/コントロールすることです。Console では、リアルタイム UAD プロセッシングと Unison を採用した UAD プラグインを設定、使用することができます。重要な基本コンセプト：重要な基本コンセプト：重要な基本コンセプト：重要な基本コンセプト：コンソールの主な機能は、Apollo の低レイテンシー・ハードウェア・モニタリングとリアルタイム UAD プロセッシングをコントロールすることです。コンソールは、これらの機能を活用するために使用し、DAW ミキサーのソフトウェアモニタリング機能に置き換えることができます。 Console は、フロントエンド・シグナルプロセッシングと低レイテンシーモニタリング、またはトラッキングに使用するために DAW と同時に使用することができます。完全な Console セッションは、全体の構成を簡単にリコールするためにプリセットとして保存することができ、チャンネルストリップは、チャンネルストリップ・プリセットとして保存、リコールすることができます。Console はまた、Apollo のオーディオインターフェイスのサンプルレート、クロックソース、リファレンス・レベルなどの I/O セッティングを設定するために使用することができます。 Console アプリケーションは、Apollo インターフェイス内で実行するデジタルミキシングとシグナルプロセッシング機能のリモートインターフェイスです。Console は、ホストコンピューター上で動作しますが、コンピューター上の CPU は、これらのオーディオ機能に関与しません。すべてのシグナルプロセッシングはハードウェア・ユニット内部のSHARC DSP が処理を行います。注：注：注：注： Apollo インターフェイスは、内部の DSP ミキサーの動作に内蔵 UAD DSP とメモリーリソースを使用します。そのため、 Apollo を接続している場合、 UAD メーターは UAD プラグインを使用していない場合でも DSP とメモリー使用量に影響があります。

Console

(2)

コンソールの機能

Console は、Apollo と同時に使用すると、次のような機能が有効になります。： • ハードウェアコントロールハードウェアコントロールハードウェアコントロールハードウェアコントロール –––– Apollo のフロントパネルのハードウェアコントロール（ヘッドフォンのボリュームを除く）は、コンソールを使用してコントロールすることができます。たとえ Apollo がオペレーターの手の届かないところにあったとしても、簡単にハードウェアコントロールを行うことができます。 • バッファーフリーモニタリングバッファーフリーモニタリングバッファーフリーモニタリングバッファーフリーモニタリング---- コンソールを使用すると、パフォーマーにとって困難を生むレコーディングやモニタリング時に起こる DAW I/O のバッファーや、レイテンシーの問題を取り除きます。モニタリングシグナルフローから“ソフトウェアモニタリング”を除くことで、バッファリングやレイテンシーは問題にならなくなります。

• リアルタイムリアルタイムリアルタイムリアルタイム UAD UAD UAD UAD プロセッシングプロセッシングプロセッシングプロセッシング ---- UAD パワードプラグインは、すべてのコンソール入力や、 AUX リターンに対し（DSP リソースの範囲内で）インサートすることができます。モニタリングやトラッキングを行う際にすばらしい音を経験することができます。モニター、AUX、ヘッドフォンミックスを含むすべて（処理前後とも）のミックスバスは、必要に応じてレコーディングするために DAW へルーティングすることができます。

• UnisUnisUnisUnisononon -on--- Apollo の Unison™ テクノロジーは、重要なインピーダンス、ゲインステージの“スィートスポット”、部品レベルでの回路の挙動などを含む世界中で人気のあるチューブやソリッドステート・マイクプリアンプのトーンを提供します。

• センドセンドセンドセンド////リターン・リターン・AUX リターン・リターン・AUX AUX AUX バスバスバス -バス --- Console は、2 系統のプリ/ポスト・ステレオ AUX バスを持ち、（UAD DSP を節約するために）グルーピングしてエフェクトを掛けたり、 DAW にルーティングするためにそれぞれのインプットに独立したセンドレベルを設定可能です。

• フレキシブルなフレキシブルなフレキシブルなフレキシブルな CUE CUE CUE モニター・ミキシングCUE モニター・ミキシングモニター・ミキシングモニター・ミキシング - 最大 4 系統（Apollo Twin は 2 系統）のステレオ CUE ミックスを使用し、パフォーマーがそれぞれのバランスでお好みのバランスでもモニタリングを行うことができます。CUE ミックスは、ヘッドフォンや、ラインインプットに簡単にルーティングすることができます。 • フレキシブルなシグナル・ルーティングフレキシブルなシグナル・ルーティングフレキシブルなシグナル・ルーティングフレキシブルなシグナル・ルーティング - Console を使用してハードウェア・インプットをハードウェア・アウトプットにルーティングすることができます。（Apollo＆Apollo 16 のみ）さらに CUE ミックス・バスは、必要に応じてハードウェア・アウトプットにミラーリングすることができます。 • セッション・マネージメントセッション・マネージメントセッション・マネージメントセッション・マネージメント - コンソールの設定を完全な状態で保存することができ、数多くのセッション管理のためにプリセットとしてディスクからロードすることができます。Console リコール・プラグインを使用して DAW のセッション内に設定を保存することも可能です。

グローバル・セッティング

Console Settings ウィンドウ内パラメーター等、様々なグローバルな動作を設定するために使用可能です。： • ハードウェアハードウェアハードウェアハードウェア ---- サンプルレート、クロックソース、リファレンス・レベルやデジタル・アウトプットのミラーリングなどインターフェイスのグローバルなインターフェイス設定を行います。 • ソフトウェアソフトウェアソフトウェアソフトウェア - メーターやプラグインウィンドウの動作のようなコンソールのグローバルな設定を行います。

• FlexFlexFlexFlex ドライバードライバードライバードライバー ---- この強力な機能によって Core Audio ドライバーレベルでのシグナル・ルーティングとカスタマイズした I/O のネーミングが可能になります。カスタム・ドライバーのルーティング表は、保存し、プリセットとしてリコールすることができます。

(3)

Console

Console を使用する

を使用する

Console アプリケーションは、DAW なしで、また DAW と組み合わせても使用可能です。

DAW DAW DAW

DAW なしでなしでなしでなしで Console Console Console Console を使用するを使用するを使用するを使用する - コンソールは、DAW や他のオーディオソフトウェアを使用せずに単独で使用することもできます。Console を DAW やオーディオ・アプリケーションを使用せずに単体で使用することができます。 DAW の録音再生機能が必要としない場合、Console は、すべての Apollo の機能へのアクセスを可能とし、Apollo のデジタルミキシング、モニタリングとリアルタイム UAD プロセッシング機能の使用をシンプルにします。

DAW DAW DAW

DAW と同時にと同時にと同時にと同時に ConsoleConsoleConsoleConsole を使用するを使用するを使用するを使用する ---- Console を DAW と同時に使用すると、レコーディングやモニタリング時に Apollo の入力にリアルタイム UAD プロセッシングを低レイテンシーで使用することができます。この方法では、Console は、レコーディング時の入力モニターコントロールするために使用され、DAW のソフトウェアモニタリング機能は無効になっています。このワークフローは、DAW を経由してソフトウェアモニタリングを使用することに関連する I/O のバッファリング・レイテンシーを完全に取り除きます。重要：重要：重要：重要：信号が二重になることを防ぐために、Console をモニタリングに使用する際は、DAW のソフトウェアモニタリングを無効にする必要があります。DAW のソフトウェア・モニター機能がオンになっている場合は、逆に Console のインプットがミュートされている必要があります。

UAD プラグインをコンソールと DAW で同時に使用することができます。この方法では、Apollo の DSP リソースは、2 つのアプリケーションで共有します。リアルタイム UAD プロセッシングはコンソールによって使用でき、バッファー（ノンリアルタイム）UAD プロセッシングは DAW 内の VST、RTAS、AAX64、Audio Units プラグインとして使用可能です。ヒント：ヒント：ヒント：ヒント： Console は、DAW が起動しているかどうかに関係なくいつでも終了することができます。

Console

Console と

と

と Apollo

と

Apollo

Apollo の相互作用

Apollo

の相互作用

Console 設定は、Apollo のハードウェアをミラーリングしています。片方で行われた変更は他方にも反映されます。Apollo が接続されていないときに Console で行われた変更は、後に Apollo が接続された時に Console の設定がハードウェアに送られます。

重要：重要：重要：

重要： Apollo のフロントパネルのハードウェア・コントロールを使用して行われた変更は、後に

(4)

Console

Console へのアクセス

へのアクセス

Console アプリケーションを開くには以下の方法を使用してください。 • OS X メニューバーの青い UA ダイアモンド・ロゴ（画面右上）をクリックし、ドロップダウンメニューの中から“Console”を選択してください。 Mac OS X メニューバーから Console へのアクセス • OS X Dock の Console アプリケーション・アイコンをクリックしてください。

Mac OS X Dock から Console へのアクセス

• OS X のファインダー内にあるアプリケーション / Universal Audio/Console.app をダブルクリックしてください。 Mac OS X ファインダーから Console へのアクセス

Console

Console を終了する

を終了する

Console は以下のいずれかの方法を使用して終了することができます。： • Console が前面にあるときに Mac OS X アプリケーション・メニュー（画面左上）から“終了”を選択してください。 • Mac OS X キーボードのショートカット（Command+Q）を使用してください。

• （Window Title Barの Close ボタンを使用して）すべての Console ウィンドウを閉じてください。

(5)

Console

Console のレイアウト

のレイアウト

Console のコントロールは、多くのアナログミキサーに見られるものと同様のレイアウトで、機能にしたがってグループ化されています。ビュー・コラムチャンネルインプット・ストリップ Aux リターンストリップモニター・コントロール Console のメインウィンドウとコントロールのレイアウト

ダイナミック・ウィンドウサイズ

Console のハイリゾリューション・ウィンドウダイナミックスに任意のワークスペースに適合するようリアルタイムに調節することができます。ウィンドウ・サイズを調整するにはウインドウの端のいずれかをクリック、ドラッグしてください。 Width Width Width Width（幅）（幅）（幅）（幅）インフォバーウィンドウタイトル・バー

(6)

Height Height Height Height（高さ）（高さ）（高さ）（高さ） Console のウィンドウを垂直方向に調整する場合、表示されているコンポートを画面のサイズに合わせて修正します。高さを増えると表示するコンポーネントが増え、減少するといくつかのコンポーネントが表示されなくなります。ヒント：ヒント：ヒント：ヒント：ウィンドウ・サイズに関係なくすべてのコントロール・コンポーネントを使用することができます。ウィンドウ・サイズを調整して表示が変更されるコントロールとコンポーネントに関しては部分的なスクリーンショットを参照してください。上図は左に示すウィンドウよりも縦方向にコンパクトになっています。

マルチ・ウィンドウ

複数の Console ウインドウを開くことができます。開いている各ウィンドウには独自のビューと、サイズを設定することができ、マルチディスプレイがサポートされています。別のウインドウを開くには、画面右上の UA のアイコンをクリックし、ドロップダウンメニューの中から“New Console_{Window”を選択してください。} 別の Console ウィンドウを追加する。

(7)

グローバルウィンドウの構成要素

いくつかの見た目とコントロール・エレメントは常に Console ウィンドウに表示されますが、他は以下に示すように、ビュー・コラムとモニター・コラムの選択に依存します。各グローバル・エレメントの概要については、この章で説明します。すべての機能の詳細な説明は後の章を参照してください。以下のエレメントは、常に Console ウィンドウに表示されます。：ビュー・コラムメーター・ブリッジモニター・コラムカレント・バンクインフォ・バーバンク・バー（チャンネルが表示外の場合）ビューコラムバンクバー（グレイ） _{（表示しているチャンネル}カレント・バンク _） _{（すべての隠されていないチャンネル）}メーター・ブリッジ _コラムモニタービュー・セッティングこのエリアのエレメントは、ビューセッティングによって変わります。 AUX とコントロールルーム・コラムは、“SHOW”ボタンを使用するとここに表示されます。インフォバー常に表示されているコントロール・エレメント

(8)

メーターブリッジについて

メーターブリッジ（下図）は、常に Console ウィンドウに表示されます。これは、すべてのインプット・チャンネルを表示したり、これらのインプットの動作とバンク・バーなどの視野の外にあるインプットを水平方向にスクロールするために使用します。モノメーター（シングル）ステレオ・メーター（デュアル）ルの量シグナ（緑）) シグナルなし（黒）) チャンネルインプット・メーターバンク・バー（グレー）デバイス・ネーム（右クリックのオプションを使用）隠されていないインプット・チャンネル現在のバンク外のチャンネル（黒）メーターブリッジ・エレメント

(9)

カレント・バンクについて

Console での重要なナビゲーションの概念は、カレント・バンクです。カレント・バンクは、次の図で示す通り、メーターブリッジ下にある使用中の Console ウィンドウの本体に表示されているすべてのインプット・チャンネルです。バンク・バー（グレー）バンク・バー内のチャンネルではないカレント・バンク（可視チャンネル）バンク・バー内のチャンネルではないカレント・バンクの概念図。この例で、カレント・バンクは、ANALOG 3 ～ ANALOG 6 です。バンク・バーを移動すると、カレントバンク・ビューに異なるチャンネルを表示することができます。メーターブリッジ

Move

gray Bank Bar

(10)

ビューコラムについて

ビューコラム（右図）は、常に Console ウィンドウの左側に表示されます。アプリケーション・メニュー、ビュー・セレクター、ビュー・オプション、クリア・スイッチを含んでおり、右図のように設定、切り替えることができます。

ビュー

4 つのビューを Console で使用することができます。：オーバービュー、インプット、インサート、センド。各ビューは、関連するエレメントを表示し、 Console ウィンドウのメインエリア内の機能と結びつけます。

ビュー・セレクター

カレント・ビューを変更するには：ビュー・コラムのビュー・セレクターをクリックし、アプリケーション・メニューから“View”を選択するか、キーボード・ショートカットを使用してください。

ビュー・オプション

ビュー・オプションは、各ビュー内の様々なコントロール機能を有効にします。異なるビューを選択した時、オプションに若干の変更があります。

アプリケーション・メニュー

メニュースイッチをクリックすることでアプリケーション・メニューを提示します。そこから様々な Console の機能にアクセスすることができます。アプリケーション・メニュークリアクリアクリアクリアクリア・スイッチは、すべてのシグナルのクリッピング・インジケーターをリセットし、すべてのチャンネルでのソロ機能をオン/オフするために使用することができます。セッティングセッティングセッティングセッティングセッティング・スイッチは、様々なグローバル機能を設定する Console セッティング・ウィンドウを開きます。アプリケーションメニュー（グローバル）ビューセレクタービューオプションクリアスイッチ（グローバル）セッティングスイッチ（グローバル）センド・ビューが表示されるように設定したビュー・コラム

(11)

ビュー・エレメント

各ビューは、関連したエレメントと機能を Console ウィンドウのメインエリアにあるチャンネルをインプット・ストリップに表示します。注：注：注：注：特にセンド・ビューを隠していない限り、メインモニターミックス・コントロールはすべてのビューで同じです。各ビューはインプットチャンネル・ストリップの異なるエレメントを表示します。

(12)

モニター・コラムについて

モニター・コラム（右図）は常に Console ウィンドウの右側に表示されます。モニター・コラムは、右図のようにアウトプット、CUE アウトプット、インサートエフェクト・プリントの切替え、セッションファイル・マネージメントなどに関連したエレメントが含まれています。

モニター・メーター

このメーターは、モニターレベル・コントロールの前にモニターミックス・バスのシグナル・レベルを示します。ここに表示するレベルは、Apollo のフロントパネル上のモニター 1 - 2 LED メタ―の状態をミラーリングします。

グローバルインサート・エフェクト

Console にインプットされたシグナルにインサートした UAD プロセッシングを適用（プリント・ウェット）して DAW に送るか、元のシグナルのみ（モニターウェット/プリント・ドライ）にするかをコントロールします。インサート・エフェクトは、グローバルでもチャンネルごとでも切り替えることができます。グローバルインサート・エフェクトは、個々のチャンネルの設定を上書きして切替えます。

ストリップの表示

ストリップの表示/

//

/非表示

非表示

非表示 -

非表示

--

- Show

Show

Show Strips

Strips

AUX リターン・ストリップ、または、コントロール・ルームのオプションストリップの表示/非表示を切替えます。ボタンが点灯しているときは各ストリップが表示されます。

Cue

Cue アウトプット・ウィンドウ

アウトプット・ウィンドウ

このスイッチをクリックすると、 Cue アウトプット・ポップアップ,が現れ、そこで Cue ミックスバスを使用可能なアウトプットにアサイン、ミラーリングすることができます。

モニターアウトプット・オプション

モニターアウトプットをミュート、またはモノラルに設定することができます。 ALT モニタリングをオンにすると、新たなスイッチが現れ、モニターミックスにどの出力をルーティングするか設定します。

モニターレベル

モニターメーターグローバルインサートエフェクトストリップの表示/非表示 Cue アウトプットウィンドウモニターアウトプットオプションモニターレベルセッションマネージャーモニター・コラムモニター・コラムモニター・コラムモニター・コラム Apollo のモニターアウトプットのマスターレベル・コントロールです。Apollo のフロントパネル上のモニター・ノブと同じ機能を持ちます。ノブの周囲が赤くなっている場合には、モニター・アウトプットはミュートされています。

セッション・メニュー

このスイッチをクリックすると、Console の設定ファイルを関しているセッションマネージャー・ポップアップが開きます。

(13)

インフォ・バーについて

インフォ・バー（下図）は、常に Console ウィンドウの下部に表示されます。いくつかの重要な機能へのアクセスを提供します。 Console テンポディスプレイ＆メニュー _{ディスプレイ＆メニュー}クロックソースサンプルレートディスプレイ＆メニュー UAD リソース・ゲージ（表示のみ）インフォ・バーの内容

テンポ

Console の現在のテンポを BPM で表示します。この値は、テンポシンクが使用できる Console 内の UAD プラグインに使用可能となります。別のテンポを指定したり、タップテンポを行うためには、このエリアをクリックしてください。

サンプルレート

Apollo の現在のサンプルレートを表示します。DAW を使用せずに Console を使用する場合、ドロップダウンメニューからサンプルレートを選択するためにこのエリアをクリックします。注：注：注：注： DAW を使用する場合のサンプルレートは、 DAW 側で管理されます。

クロックソース

使用しているクロックソース（Internal、ADAT、S/PDIF、Word Clock）をここに表示します。ドロップダウンメニューとは異なるクロックソースをを選択するには、このエリアをクリックしてください。選択しているクロックにエラーがある（デジタルオーディオがシンクできていない）場合、このエリアが赤く点滅します。

UAD

UAD リソースゲージ

リソースゲージ

使用しているすべての UAD プラグイン（Console と UAD）が使用している DSP とメモリーの負荷が表示されます。必要に応じてあとどれくらい DSP が使用可能かどうか、使用する UAD プラグインを決定する場合に UAD の負荷のモニタリングすることができます。

(14)

チャンネルストリップについて

各Console チャンネルのインプット・ストリップは、対応する Apollo ハードウェアのインプットをコントロールします。すべての Console チャンネル・インプットは（ミュート時を除いて）常に Console のモニター・アウトプットにルーティングされます。インプットは、必要に応じて Flex ルーティングや、Cue アウトプット・ポップアップを使用して他のアウトプットにルーティングすることができます。 Console のチャンネル・インプットはアナログとデジタル間でいくつかの違いはあるものの、本質的には以下に示すように同じです。

シグナル・フロー

オーディオ・シグナルは、上から下へ向かって直列で Console チャンネルを流れていきます。複数のプラグインがチャンネル内にインサートされた場合、インサート内のプラグインはチャンネルのサウンドに影響を与えます。プラグインの直列接続の順序を変更するには、それらをドラッグして並べ替えることで可能となります。

インプット・タイプ

Console にはアナログ、デジタル、バーチャル・インプットの三種類を備えています。各ストリップで、使用可能なコントロールは、インプットの種類によって異なります。アナログ・インプットアナログ・インプットアナログ・インプットアナログ・インプットプリアンプ・インプットプリアンプ・インプットプリアンプ・インプット

プリアンプ・インプット（（（（ApolloApolloApollo ＆Apollo＆ Apollo＆＆ApolloApollo TwinApolloTwinTwin）Twin）））

Apollo のプリアンプ・チャンネルは、プリアンプ・コントロールで選択することができる複数のアナログ・インプット（マイク、ライン、Hi-Z）を備えています。プリアンプ・チャンネルは、Console で、または Apollo のフロント・パネルから手動でマイクとライン・インプットの間で切り替えること g あできます。 ¼” モノ（チップ-スリーブ）ケーブルを Apollo のフロントパネルの Hi-Z インプット端子に接続するとチャンネルは自動的に Hi-Z インプットに切り替わります。ライン・インプット（ライン・インプット（ライン・インプット（

ライン・インプット（ApolloApolloApolloApollo 161616）16）））

Console の 16 アナログ・ラインインプットは、Apollo 16 が持つ A/D 変換の 16 チャンネルを反映しています。Apollo 16 にはプリアンプ・チャンネルはありません。プリアンプコントロールチャンネルインサート Aux＆ Cue センド Flex ルーティングアサインモニターミックスコントロールインプットラベルチャンネルインプット・ストリップ

(15)

デジタル・インプットデジタル・インプットデジタル・インプットデジタル・インプット Apollo Apollo Apollo Apollo

Console の 8 ADAT と 2 S/PDIF （ステレオ L/R）は、アナログ・インプットと同じように動作します。これらは、アナログ・インプットのみが持つ、プリアンプやリファレンスレベル・セッティングを備えていない点が異なります。

Apollo Twin

Apollo Twin のデジタル TOSLink インプットは、ADAT、または S/PDIF を接続することができます。 Console のインプットは、接続しているデジタル・インプットの種類を反映するように切り替えられます（デジタル・インプットの選択は、Console セッティング・ウィンドウで設定可能）。これらは、アナログ・インプットでのみ使用可能なプリアンプやリファレンスレベル・セッティングを備えていない以外、アナログ・インプットと同様に機能します。

Apollo 16

Console は、2 AES/EBU インプット（ステレオ左右）を備えています。 MADI インプットは Console で使用することはできません。

Virtual Virtual Virtual Virtual InputsInputsInputsInputs

Console の virtual input チャンネルは、Apollo のハードウェアを反映していません。その代わり、Apollo のデバイスドライバーによって DAW アウトプットからのシグナルを受取り、DAW アウトプット上にリアルタイム UAD プロセッシングを行うことがます。この機能は、ライブで UAD プラグインをバーチャルインストゥルメントに適用している時に I/O バッファーリングのレイテンシーを減らすことができ、とても役立ちます。.

(16)

UAD

UAD プラグイン・インサートについて

プラグイン・インサートについて

UAD パワードプラグインを選択し、リアルタイム UAD プロセッシングを行うには、各インプットもしくは AUX ストリップ内に UAD プラグインをインサートしてしてください。 Console の各チャンネル・ストリップごとに 4 つのインサートを使用することができます。したがって、各インプット当たり、4 台までの UAD プラグインを DSP リソースの範囲内でシリアルに接続してチェイン（スタック）することが可能です。インサートディスプレイチャンネルストリッププリセットインサート Rec/Mon インジケーター（クリックしてスイッチ）使用中のプラグイン（クリックしてエディット）インサートスロット 1 – 4 無効のプラグイン（グレーの背景）オフのプラグイン（赤い背景）未使用のスロット（クリックしてアサイン）レコード/モニターインジケーターチャンネルインサートエフェクト・スイッチチャンネル・インサート

Unison

Unison インサート

インサート

Unison 対応の UAD プラグインはプリアンプオプションの上にある専用の Unison インサートスロットに読み込んだ時に Apollo の Unison テクノロジーが有効になります。（右のように赤く囲まれます）注：注：注：注：プリアンプ・チャンネル上のオーディオは、チャンネル・インサートの前に（オンにプリアンプ・チャンネル上のオーディオは、チャンネル・インサートの前に（オンにプリアンプ・チャンネル上のオーディオは、チャンネル・インサートの前に（オンにプリアンプ・チャンネル上のオーディオは、チャンネル・インサートの前に（オンになっていれば）なっていれば）なっていれば）

なっていれば）Unison Unison Unison Unison インサートでプロセッシングされます。インサートでプロセッシングされます。インサートでプロセッシングされます。インサートでプロセッシングされます。

Unison インサートは、Apollo プリアンプ・チャンネルでのみ使用可能です。Unison イ

(17)

Console

Console セッティングについて

セッティングについて

Apollo と Console のグローバル・パラメータは、 Console のセッティング・ウィンドウで設定することができます。

Console

Console セッティング・パネル

セッティング・パネル

Console セッティング・ウィンドウ内のコントロールは関連する機能に応じて配置されています。関連するコントロールの各セットは一つのパネル内に含まれています。 5 つのパネルを Console セッティング・ウィンドウで使用できます。： Console セッティング・ウィンドウのハードウェア・パネル Hardware Hardware Hardware Hardware –––– Apollo ハードウェア・デバイスのセットアップに関する設定 Core Audio Core Audio Core Audio

Core Audio –––– Flex ドライバーと、カスタム・ドライバーI/O マッピングに関する設定 Display Display Display Display –––– Console 内にアイテムをどのように、どの程度表示するかを設定 Plug Plug Plug

Plug----Ins Ins Ins –Ins ––– Console 内で使用する UAD プラグインに関連した設定 MIDI

MIDI MIDI

MIDI –––– Console 内で使用するタップテンポ等の MIDI コントロールに関する設定

Console

Console セッティングへのアクセス

セッティングへのアクセス

Console セッティング・ウィンドウは、以下の方法のいずれかを使用して開くことができます。： • Choose 画面> アプリケーションメニュー > Setting

• Mac OS X メニューバーの UA アイコンをクリックしドロップダウンメニューから Console Settings を選択

(18)

インサート・エフェクトについて

Insert Effects セッティングは、Console でリアルタイム UAD プロセッシングを使用した場合に DAW でレコーディング（プリント）するかどうかについて設定するために使用します。 • アクティブな場合、Console のインプットはプロセッシングされた音（ウェット）をレコーディングします。 UAD プロセッシングされたシグナルが聞こえ、レコーディングされます。 • インサート・エフェクトがアクティブでない場合、Console のインプットはプロセッシングされない音（ドライ）をレコーディングします。UAD プロセッシングされたシグナルが聞こえますが、レコーディングされません。重要：重要：重要：重要：使用中のインサートエフェクト・セッティングに関係なく、Console の Unison インサートの

UAD プラグイン・プロセッシングと AUX インサートは常に DAW にルーティングされます。（Unison と AUX のプロセッシングは、常にレコーディングされます）

インサートエフェクト・スイッチの機能

実際のモニターミックスのドライ/ウェットに関係なくインサートエフェクト・スイッチは、Console からのインプットをレコーディングする際に、リアルタイム UAD プロセッシングを適用する、しないを決定します。これは、プラグインのインサートの前（ドライ）、またはプラグインのインサートエフェクト後（ウェット）で Console のインプットを DAW にルーティングすることで可能となります。

エフェクトをレコーディング

インサートエフェクトがレコード状態になっている場合、Apollo ハードウェアのインプット・シグナルは、DAW にルーティングされる前にインサートされた UAD プラグインによってプロセッシングを受けます。このモードでは、Console インプットは、リアルタイム UAD プロセッシングを適用した後にウェット・シグナルが DAW のインプットにルーティングされます。注：注：注：注：このセッティングは、リアルタイム UAD プロセッシングを“ウェット”レコーディングするために使用します。

エフェクトをモニターする

インサート・エフェクトがモニター側に設定されている場合、Apollo ハードウェアのインプット・シグナルは、UAD プラグインがインサートされる前に DAW にルーティングされます。このモードでは、すべての Console インプットは、モニターでリアルタイム UAD プロセッシングが適用されていてもインサート前に DAW のインプットにルーティングされます。注：注：注：注：このセッティングは、リアルタイム UAD プロセッシングを適用せず“ドライ”レコーディングするために使用します。

個々のチャンネルのインサート・エフェクト

インサート・エフェクトの状態は、チャンネルごとにウェット、ドライ・レコーディングを設定可能です。詳細については、チャンネルインサート・エフェクトを参照してください。

グローバル・インサートエフェクト

すべてのチャンネルへのインサートエフェクトを切り替えるグローバル設定は、個々のチャンネルへの設定を上書きします。詳細については、グローバル・インサートエフェクトを参照してください。

(19)

Cue

Cue について

について

Cue ミックス・バスは、メイン・モニターミックスとは別に固有のミックスを作成するために使用できます。 Cue は、一般的に他の部屋や、オーディオ機材、またはメインモニター・ミックスとは異なるヘッドフォンミックスを演奏者が使用するなど、他のアプリケーションに別ミックスをルーティングするために使用されます。メインのモニターステレオ・ミックスバスと 2 つの AUX ステレオ・ミックスバスに加えて、シグナルパスの様々な目的に合わせて使用可能な 4 系統のステレオ Cue ミックスバス（Apollo Twin は 2 系統）を作成することができます。

Cue

Cue ラベル

ラベル

下記のように Cue ラベルは、各 Apollo デバイスによって異なります。 Apollo Apollo Apollo

Apollo とととと ApolloApolloApollo 16Apollo161616 –––– Apollo と Apollo 16 で Cue は、CUE 1、CUE 2、CUE 3、CUE 4 のラベルが付いています。

Apollo Apollo Apollo

Apollo TwinTwin_{Twin ––––}Twin Apollo Twin の Cue は、HP （ヘッドフォン）と LINE 3/4 （ラインアウト 3 と 4）ラベルが付き、デバイスで使用可能なハードウェア・アウトを反映します。

Cue

Cue コンポーネント

コンポーネント

完全な Cue システムは、Cue ミックスバス、Cue センド、 Cue アウトで構成されます。 Cue

Cue Cue

Cue ミックスバスミックスバスミックスバスミックスバス –––– Cue ミックスバスは、個々のオーディオ・シグナルが合計されたステレオ・ミックスです。シグナルは、Cue センド・コントロールを経由して Cue ミックスバスにルーティングされ、Cue アウト・コントロールから Cue ミックスバスに戻ります。

Cue Cue Cue

Cue SendsSendsSendsSends ––– Cue センドは、 Cue ミックスバスで使用する個々のチャンネルを調節します。各インプッ– ト・チャンネルと AUX リターンは、アクティブな Cue ミックスバスごとに個々のレベル、パン****、ミュート・コントロールを備えています。これらはメイン・モニターミックスの調整に影響を受けないよう、すべての Cue センドは、プリ・フェーダー、プリ・ミュートです。

* **

*注：注：注： 2注： 2 2 2 つのインプット・チャンネルがステレオリンクされている場合、つのインプット・チャンネルがステレオリンクされている場合、つのインプット・チャンネルがステレオリンクされている場合、つのインプット・チャンネルがステレオリンクされている場合、 Cue Cue Cue Cue センドはステレオペアになりセンドはステレオペアになりセンドはステレオペアになりセンドはステレオペアになります。ます。ます。ます。 Cue Cue Cue

Cue アウトアウトアウトアウト –––– Cue ミックスバスは、Apollo の使用できるハードウェア・アウトにシグナルをルーティングするためのマトリックスである Cue アウトプット・ウィンドウを介してリターンされます。 Cue Cue Cue Cue モニタリングモニタリングモニタリングモニタリング––– 使用可能な Cue アウト、または– モニターアウト・オプションを介してメイン・モニターアウトのソースとして選択することができ、すべての Cue ミックスバスをメイン・モニタースピーカーで聞くことが可能になります。

Cue

Cue カウント

カウント

(20)

センドについて

Apollo は、Console 内で設定し、調整可能なステレオ・ミックスバスを最大7 系統（Apollo Twin は 5 系統)を備えています。

ステレオバスは、モニター、AUX 、Cue ミックスに使用します。各 Apollo のインプットは、ステレオミックス・バスのそれぞれに独立したレベル、パン、ミュート・コントロールを備えています。

ステレオ・ミックスバス

メイン・モニターミックスに加えて、以下のステレオ・ミックスバスを使用可能です。 AUX AUX AUX AUX 2 系統のミックスバスは、例えば、リバーブやディレイのようなタイムベースで（UAD リソースを節約するために）共有するエフェクトでリアルタイム・モニタリングに使用する際に使います。AUX ミックスは、各インプットの 2 系統の AUX センドコントロールを調整することができます。デフォルトでは、 AUX センドはポスト・フェーダー、ポスト・ミュートです。AUX センドは、プリ・フェーダーとプリ・ミュートで切り替えることができます。Aux プリ / Aux ポストファンクション・スイッチは、それぞれの AUX バス・リターン・ストリップに位置しています。 Cues Cues Cues Cues Cue バスは、メイン・モニターミックスとは異なるミックスを作るためのものです。Cue は、通常、メイン・モニターミックスから他の機材への個々のチャンネル、またはミックスをルーティングするため、異なるヘッドフォン・ミックスを聞きたいパフォーマーのために使用します。

Cue ミックスは、各インプットと、 UAX ストリップ上で Cue センドを通して調整することができます。メイン・モニターミックスの調整に影響を受け内容、 Cue センドの全ては、プリ・フェーダー、プリ・ミュートです。

注：注：注：

注：デフォルトでは、2 系統（Apollo 16 は 4 系統）の Cue が Console に表示されます。最大 4 系統の Cue は、Console セッティング・ウィンドウの中のハードウェア・パネルで

(21)

ミックスバス・リターン

ステレオミックスバス・リターンは、使用可能なアウトにミックスをルーティングすることができます。 AUX AUX AUX AUX

AUX ミックスは、AUX リターンにルーティングされます。Cue センドは、AUX リターンで Cue ミックス・バスに AUX エフェクトをルーティングするために使用することができます。

Cue

Cue ミックスは、モニターコントロール・セクションで選択されたものを聞くことができます。Cue は、Cue アウトプット・ウィンドウのマトリックスで使用可能な Apollo のアウトプットにルーティングすることができます。モニター・アウトプットを、モニター・ミックスの代わりに Cue ミックスに切り替えることが可能です。

センドへのアクセス

センドの確認、調整を行うために、オーバービュー、センド・ビューからアクセスすることができます。注：注：注：注：センドは、インプット、インサート・ビューには表示されません。オーバービュー・ビューオーバービュー・ビューオーバービュー・ビューオーバービュー・ビュー以下に示すように、インプット・センドの状態に関するオーバービューは、各インプット・チャンネル・ストリップに表示されます。このオーバービューをクリックすると、センド・ポップオーバーを開き、センドを調整することができます。Console ウィンドウの上下に十分な高さがある場合は、個々のセンド・ノブが所定の位置に表示されます。センド・ポップオーバーをクリックすると開くチャンネルセンドレベル・インジケーターチャンネルセンドミュート・インジケーター（バス名の上の四角形）チャンネルセンドフェーダー・インジケーターセンドバス名とカラーオーバービュー・ビュー内の各インプットチャンネル・ストリップにあるセンドを表示

(22)

センド・ビューセンド・ビューセンド・ビューセンド・ビューセンド・ビューでは、1 系統のセンドをすべてのチャンネルで表示することができます。表示されたセンドは、ビュー・コラムの“SHOW”ボタンで選択することができます。センド・ビューは、より詳細なコントロールを行うためにロングスロー・フェーダーを提供しています。ヒント：ヒント：ヒント：ヒント：センド・コントロールの解像度を上げるには、Console ウィンドウの縦方向のサイズを大きく、またはビュー・コラムで“SHOW MONITOR”ボタンを無効にしてください。センド・ビューでは、同じセンドがすべてのインプットに表示されます。“SHOW”ボタンをクリックすると別のセンドを表示させることができます。すべてのセンドを表示するすべてのセンドを表示するすべてのセンドを表示するすべてのセンドを表示するすべてのセンドを同時に表示するには、コンピューターのオプション・キーを押しながらセンドビューの “SHOW”ボタンのどれかをクリックしてください。オプション+“SHOW”ボタンのクリックですべてのセンドを表示

(23)

ALT

ALT モニタリングについて

モニタリングについて

Apollo は、 ALT （オルタネイト）モニタリング機能を備えています。ALT モニタリングは、モニタースピーカーを交互にコントロールする場合に使用でき、ミックスが異なるスピーカー・セットでどのように聴こえるか比較する場合に便利です。最高で 2 ペアの ALT モニターを使用することができます。（Apollo Twin は 1 ペア） ALT モニタリングは、ALT カウントセッティングを“0”以外の値に増やすことによって、Console セッティン

グ・ウィンドウ内のハードウェアセッティング・パネルで有効にすることができます。

ALT

ALT モニターの接続

モニターの接続

注：注：注：注： ALT チャンネル・アウトプットのアサインを変更することはできません。 Apollo Apollo Apollo

Apollo ととと ApolloとApolloApolloApollo 161616 –16––– ALT 1 モニター・シグナルは、ライン・アウトプット 1-2 にルーティングされ、ALT 2 モニター・シグナルは、ライン・アウトプット 3-4 にルーティングされます。

Apollo Apollo Apollo

Apollo TwinTwinTwinTwin ––– ALT モニター・シグナルは、Apollo Twin のライン・アウトプット 3-4 にルーティングされま– す。

ALT

ALT モニター・トリム

モニター・トリム

ALT アウトプットの各ペアには、それぞれにトリム（ゲイン）セッティングを備えており、メインモニター・スピーカーのボリューム・レベルとのボリューム・レベルの違いをオフセットするために使用することができます。スピーカーを適切なボリュームで比較することができるようにモニター・レベルを調節するためにこのオフセットは使用します。 ALT トリムは、コントロールルーム・コラムに配置されています。

ALT

ALT モニター・セレクト

モニター・セレクト

ALT モニターは、モニター・コラムの OUTPUT セレクターで選択します。ここに表示される ALT アウトプット・スイッチの数は ALT カウントでのセッティングによって変わります。

ALT

ALT モニター・ボリュームとミュート

モニター・ボリュームとミュート

モニターレベル・ノブは、ALT モニターとメインモニターのアウトプット・ボリュームの調節とミュートを行うことができます。 ALT トリム ALT レベル ALT の値 ALT 2 （Apollo と Apollo 16）モニターアウトプットオプション

ALT

ALT モニター・ノブのカラー

モニター・ノブのカラー

右に示すようにモニターレベル・ノブの周囲のリングの色は、アクテ ALT セレクター

(24)

Console

Console セッションについて

セッションについて

セッション・コントロールは、セッション・プリセットファイルとして Console の完全な設定を管理するための方法です。Console セッション・ファイルを保存すると、現在の Console の設定をディスクに書き込みます。その後、セッションファイルが再度ロードされると、Console はその間に行われた変更と関係なくまったく同じ状態に戻されます。注：注：注：注：モニター・セッティング、ハードウェア・セッティング、Console インプット・ラベルは、グローバル・パラメーターなので、セッションファイルには保存されません。セッション・コラム（最上位のセッションとフォルダ）サブフォルダー・コラム（サブフォルダ内のセッション）クローズ・ボタンセッションファイルセッションの選択（青）選択したサブフォルダ（青）現在のセッション（グレー）その他のサブフォルダ（選択するとコンテンツを表示）ファンクション・ボタン新しいセッションのロード既存のセッションのロード現在のセッションのセーブ新しいファイルの作成選択したセッションのロードセッション・マネージャーのポップオーバー

(25)

Flex

Flex ドライバーについて

ドライバーについて

Apollo の強力な Flex ドライバー機能は、Core Audioドライバー・レベルでの I/O ルーティングのバー

チャル・マッピング、チャンネル数、ラベリングを可能とします。Flex ドライバーの詳細については、124

ページの“Core Audio パネル” を参照してください。

重要：重要：重要：

重要： I/O ルーティングのカスタムドライバーは、ドライバーの I/O 数を変更します。ドライバー I/O の

アサインを変更する前にすべてのオーディオ・アプリケーションを終了してください。カスタム

カスタムカスタム

カスタム I/OI/OI/OI/O マップマップマップマップ – –– Flex Driver を使用すると、任意の DAW を使用している時に、I/O ルーティン– グに究極の柔軟性を提供し、すべての Core Audio インプット/アウトプットに Apollo のドライバーのインプット/アウトプットをマッピングし直すことができます。

I/O I/O I/O

I/O 名のカスタマイズ名のカスタマイズ名のカスタマイズ_{名のカスタマイズ ––––Apollo の I/O 用ドライバー・ラベルには、カスタムでネーミングすることができ、} DAW のインプットとアウトプットの名称を変更することができます。 Flex ドライバーを使用すると、 DAW 内のチャンネルのインプット、アウトプットのセレクターは、例えば“Input 1”の代わりに“Neve 1073" のようにネーミングが可能です。

カスタムチカスタムチカスタムチ

カスタムチャンネル数ャンネル数ャンネル数ャンネル数 –––– いくつかの DAW では、使用できる I/O チャンネル数が制限されます。Flex ドライバーを使用すると Apollo の I/O 数が DAW で使用できる I/O の最大チャンネル数を超えていても、どの I/O が DAW にルーティングされているか正確に指定することができます。

カスタムカスタムカスタム

カスタム I/OI/OI/OI/O プリセットプリセットプリセット –プリセット–– カスタマイズした I/O 表を保存し、後にリコールしたり、他の Apollo ユーザーと共有す– るためのプリセットとしてロードすることができます。

Core Core Core

Core AudioAudioAudio パネルAudioパネルパネルパネル ––– Core Audio パネルは、Flex ドライバーのソフトウェア・インターフェイスです。これは– Apollo の I/O の名称変更、再マッピング、保存することができるエリアです。

(26)

ポップオーバー・ウィンドウ

メインウィンドウに表示されない Console 機能の一部は、ポップオーバー・ウィンドウによって表示されます。ポップオーバーは、その枠外のどのエリアでもクリックすることで自動的にウィンドウを閉じる特別なウィンドウです。注：注：注：注：ポップオーバー・ウィンドウの大きさを調整することはできません。ポップオーバーを閉じるには、ポップオーバーの外側の任意の場所をクリック、ウィンドウの右上にある “X”スイッチを押す、コンピューター・キーボードの“ESC”キーを押してください。ポップオーバー・ウィンドウを使用して以下の機能にアクセスすることができます。： Cue アウトプット・アサインチャンネル・プリセットリネーム/リンク・チャンネルインプット Console セッション・プリセットセンド（Aux ＆ Cue） Flex ルート・アサイン

インサート・アサイン Flex ドライバー・アサインプラグイン・インサート Flex ドライバー I/O プリセット

複数回のアンドゥ

複数回のアンドゥ /

/

/ リドゥ

リドゥ

Console は、すべてのエディット操作の複数回アンドゥ / リドゥをサポートしています。セッションが開いている間、エディットした内容をアンドゥ / リドゥを繰り返し行うことができます。 • エディット操作を後ろ方向へ元に戻すには、Edit メニューの Undo を選択するか、ショートカット“コマンド + Z” をタイプしてください。 • エディット操作を前方向へ再度実行には、Edit メニューの Redo を選択するか、ショートカット “コマンド+シフト + Z” をタイプしてください。

アンドゥ

アンドゥ /

/

/ リドゥ・キャッシュ

/

リドゥ・キャッシュ

エディットした内容は、アンドゥ / リドゥ・キャッシュに保存されます。キャッシュがクリアされるまで特定のセッション内で行った編集をアンドゥ / リドゥを行うことができます。これらの操作によってアンドゥ / リドゥのキャッシュをクリアすることができます。： • Console を終了する • 異なる Console セッションをロードする重要：重要：重要：重要：アンドゥ / リドゥ・キャッシュをクリアした後、アンドゥ / リドゥ操作を行うことはできません。

(27)

キーボード・フォーカスとコントロール

多くの Console の機能は、マウスを使用せずにコントロールすることができます。画面上のエレメントがキーボードのフォーカスを受けている時、これらはすぐにコンピューターの QWERTY キーボードでナビゲートすることができます。フォーカスインジケーターフォーカスインジケーターフォーカスインジケーターフォーカスインジケーター Console のキーボード・フォーカスはキーボード・コントロールのターゲットとなる画面のエレメントをまとめたオレンジ色のハイライト・ボックスで表示されます。フォーカス・ナビゲーションフォーカス・ナビゲーションフォーカス・ナビゲーションフォーカス・ナビゲーションエレメント間のフォーカスは、コンピューターの TAB キーによって変更、またはマウスで画面の別のエリアをクリックして行うことができます。フォーカス・コントロールフォーカス・コントロールフォーカス・コントロールフォーカス・コントロールフォーカスしたアイテムは、上下左右の矢印キー、またはリターン、エンター・キーを使用して選択することができます。

(28)

Console

Console のコントロールを調整する

のコントロールを調整する

Console は、パラメーターを調整するために一般的なソフトウェア・コントロール技術を使用します。 2-段階スイッチ：段階スイッチ：段階スイッチ：段階スイッチ：クリックして状態を切替えます。ノブ：ノブ：ノブ：ノブ：クリック+ドラッグで調整、またはコントロール・ショートカットを使用。ロータリー・コントロール（UAD プラグインではノブ）は、直線、円形、相対円形のコントロール・モードに対応しています。CONTROL MODES プリファレンスは、Console セッティング・ウィンドウ内の DISPLAY パネルで設定することができます。フェーダー：フェーダー：フェーダー：フェーダー：クリック+ドラッグで調整、またはコントロール・ショートカットを使用。ドロップ・メニュー：ドロップ・メニュー：ドロップ・メニュー：ドロップ・メニュー：ドロップ・メニューの内容を表示するにはクリックし、その後ドロップ・メニュー内の項目を選択するためにクリックします。 UAD UAD UAD UAD パワードプラグイン：パワードプラグイン：パワードプラグイン：ほとんどの UAD プラグインのコントロールは上記のコントロールと同じ方法パワードプラグイン：を使用します。しかし、いくつかのプラグインにはあきらかに見慣れない特別なコントロールを備えていることがあります。すべての特別なコントロールについては、UAD プラグイン・マニュアルの各プラグインの項に記載されています。

コントロールのショートカット

以下のキーボード・ショートカットに加えて、他のいくつかのショートカットによって Console コントロールの調節をシンプルに行うために使用することができます。：: ファイン・コントロール：ファイン・コントロール：ファイン・コントロール：ファイン・コントロール：連続したコントロール（ノブやフェーダー）は、コントロールを調整しながらシフト・キーを押すことでより細かい値での調整を可能とします。スクロール・ホィール：スクロール・ホィール：スクロール・ホィール：スクロール・ホィール：連続したコントロール（ノブやフェーダー）は、コンピューター・インプットデバイスのスクロール機能（マウスのスクロール・ホィール等）を使用して調整することができます。コントロールの上にカーソルを置き、パラメーター値を変更するためにスクロール・ホィールを回してください。すべてを調整：すべてを調整：すべてを調整：すべてを調整：オプション・キーを押しながら任意のコントロールを調整すると、すべてのインプット（または AUX リターン）の同様のコントロールを同時に調整することができます。そのコントロールが最小値、または最大値に至るまで、その相対的な差を維持します。デフォルト値に戻す：デフォルト値に戻す：デフォルト値に戻す：デフォルト値に戻す：コマンド・キーを押しながらコントロールをクリックするとデフォルト値に戻ります。コマンド+オプション+クリックで同じ種類のコントロールはすべてデフォルト値に戻ります。すべてをミュートすべてをミュートすべてをミュートすべてをミュート////ソロ：ソロ：ソロ：オプション・キーを押しながらクリックするとすべてのチャンネルのミュート/ソロをソロ：同時に切り替えることができます。ドロップ・メニュー：ドロップ・メニュー：ドロップ・メニュー：ドロップ・メニュー：メニューをシングル・クリック後に表示されます。メニューを表示するためにマウスのボタンを押したままにする必要はありません。
