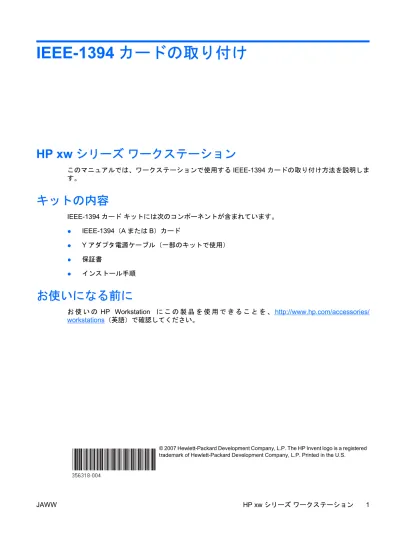

IEEE-1394 カードの取り付け
HP xw シリーズ ワークステーション
このマニュアルでは、ワークステーションで使用するIEEE-1394 カードの取り付け方法を説明しま す。キットの内容
IEEE-1394 カード キットには次のコンポーネントが含まれています。 ● IEEE-1394（A または B）カード ● Y アダプタ電源ケーブル（一部のキットで使用） ● 保証書 ● インストール手順お使いになる前に
お 使 い の HP Workstation に こ の 製 品 を 使 用 で き る こ と を 、http://www.hp.com/accessories/ workstations（英語）で確認してください。警告および注意
警告！ 装置の表面または領域にこの記号が貼付されている場合は、高温の表面または高温の部 品が存在することを示しています。この表面に触れると、火傷をするおそれがあります。高温の部品 による火傷の危険を防ぐため、必ず、表面の温度が十分に下がってから手を触れてください。 警告！ 装置の表面または領域にこの記号が貼付されている場合は、感電のおそれがあることを 示しています。感電によるけがを防ぐため、カバーは開けないでください。 警告！ 感電または装置の損傷の危険がありますので、次の点を守ってください。 — 必ず電源コードのアース端子を使用して接地してください。アース端子は重要な安全機能です。 — 電源コードは、製品の近くの手が届きやすい場所にあるアースされた電源コンセントに差し込んで ください。 — 電源コンセントから電源コードを抜いて、コンピュータの電源を切断してください。 警告！ 操作する人の健康を損なわないようにするため、『快適に使用していただくために』をお読 みください。正しい作業環境の整え方や、作業をする際の姿勢、および健康上/作業上の習慣について 説明しており、さらに、重要な電気的/物理的安全基準についての情報も提供しています。『快適に使 用していただくために』は、HP の Web サイト（http://www.hp.com/ergo/）から[日本語]を選択して 参照できます。また、製品にDocumentation CD（ドキュメンテーション CD）が付属している場合 は、このCD にも収録されています。 警告！ 製品の出荷パッケージに の記号が付いている場合は、製品の重さによるけがを防ぐため に、製品は必ず2 人で持ち上げてください。 注意： 静電気の放電により、ワークステーションの電子部品が破損することがあります。作業を始 める前に、アースされた金属面に触れるなどして、身体にたまった静電気を放電してください。 注意： プロセッサを取り外すか交換するときは、次の注意事項に従ってください。 — プロセッサを正しく取り付けないと、システム ボードを損傷することがあります。プロセッサの取 り付けは、HP 認定の販売代理店またはサービス プロバイダにお任せください。自分で取り付ける場 合は、開始前に、すべての操作手順を注意深くお読みください。 — ワークステーションの準備手順に従わないと、プロセッサが適切に取り付けられず、システムの大 きな損傷を招く原因となります。 — プロセッサ ソケットのピンは壊れ易くて曲がり易いものです。プロセッサをソケットに取り付ける ときは、十分に注意してください。 2 IEEE-1394 カードの取り付け JAWW注意： システムの損傷を防ぐため、システム部品の取り外し/交換の手順を実行する際は、静電気 （ESD）に関する以下の注意事項を守ってください。 — 静電気防止マットの上で作業をしてください。 — 静電気ストラップを着用して、蓄積されたすべての静電気が確実に身体から地面に放電されるよう にしてください。 — 作業対象の装置に静電気防止マット、静電気ストラップ、および周辺装置を接続して、装置共通の アースを作成してください。 注記： HP オプション製品は、HP ワークステーション製品用に設計されています。また、徹底した 信頼性検査が行われ、高い品質基準において製造されています。このため、HP では、自社で製造販 売したオプションのみ品質保証します。
手順
1：ワークステーションの準備
ワークステーションのマニュアルには、取り付ける際のワークステーションの分解および準備手順が 記載されています。 部品の取り付けのためにワークステーションを準備するには、次の手順に従ってください。 1. ワークステーションの電源を切ります。 2. ワークステーションの電源コードを外します。 3. アクセス カバーを開きます。 製品固有の情報については、http://www.hp.com/support/workstation_manuals（英語サイト）からお 使いのHP ワークステーションの『Service and Technical Reference Guide（サービスおよびテクニ カル リファレンス ガイド）』を参照してください。手順
2：PCI スロット カバーの取り外し
クリップを下に押してPCI 保持クランプを開け、クランプをワークステーションの背面方向に動かし ます（1）。空いている PCI スロットを選択します。スロット カバーを上に引っ張ってシャーシから 取り外します（2）。 注記： 次の図は一例を示しています。お使いのシステムは、この図とは異なる場合があります。 図 1 PCI スロット カバーの取り外し 4 IEEE-1394 カードの取り付け JAWW手順
3：IEEE-1394 カードの取り付け
注意： ワークステーションの損傷を防ぐため、システム部品の取り外し/交換の手順を実行する際 は、静電気（ESD）に関する以下の注意事項を守ってください。 — 静電気防止マットの上で作業をしてください。 — 静電気ストラップを着用して、蓄積されたすべての静電気が確実に身体から地面に放電されるよう にしてください。 — 作業対象の装置に静電気防止マット、静電気ストラップ、および周辺装置を接続して、装置共通の アースを作成してください。IEEE-1394 カードを、未使用の PCI または PCI-X スロット（取り付ける IEEE-1394 カードのタイプ をサポートしているスロット）に取り付けます（1）。PCI 保持クランプを下げて、保持クランプ クリ ップを閉じます（2）。 1394 カードは、どの PCI スロットにも取り付けられますが、空いている 32 ビット スロットに取り 付けることをおすすめします。 注記： 1394 カードを 64 ビット PCI スロットに取り付けると、64 ビット バス全体が 32 ビット モ ードで動作します。このような取り付けを行うと、同じバスに別の64 ビット PCI デバイスが取り付 けられている場合、システムのパフォーマンスが低下することがあります。ただし、32 ビット PCI バスが空いていない場合、PCI-X 133 は独立した 64 ビット バス スロットなのでそれを使用します。 図 2 IEEE-1394 カードの取り付け
手順
4：ケーブルの接続
HP xw4000/xw6000 シリーズのワークステーション
1. ワークステーションの電源からのミニプラグ電源コネクタを、IEEE-1394 カードの I/O コネクタ に接続します（1）。前面の IEEE-1394 I/O ケーブルを IEEE-1394 カードのコネクタに接続しま す（2）。 図 3 IEEE-1394 ケーブルの接続 2. （オプション）前面の1394 ポートのプラスチックのプラグまたは接着ラベルを取り外します。 注記： 接着ラベルが前面の1394 ポートを被っている場合は、フロント ベゼルを取り外してか ら接着ラベルを取り外します。
HP xw8000/xw9000 シリーズのワークステーション
Y アダプタ電源ケーブルの 1 番目のコネクタを、ワークステーションのオプティカル ドライブ電源ワ イヤに接続します（1）。Y アダプタ電源ケーブルの 2 番目のコネクタを、オプティカル ドライブ電源 コネクタに接続します（2）。Y アダプタ電源ケーブルの 3 番目のコネクタを、IEEE-1394 カードの電 源コネクタに接続します（3）。 図 4 Y アダプタ電源ケーブルの接続手順
5：ワークステーションの再組み立て
取り付けたら、説明書に従ってワークステーションを組み立てます。この作業には、サイド アクセ ス パネルの取り付けおよび電源の再投入が含まれます。 6 IEEE-1394 カードの取り付け JAWW次の表に、ワークステーションの組み立てと設定に役立つ情報を示します。 表 1 設定に関する情報 xw4550 xw4000/xw6000 xw8000/xw9000 1394A ● Y アダプタ電源ケーブルが 必要 ● 前面I/O はカードに接続 ● 電源から直接、電力を供給 ● 前面I/O はカードに接続 ● 電源不要（システム ボードの機能） ● 前面I/O はシステム ボードに接続 1394B ● Y アダプタ電源ケーブルが 必要 ● 前面I/O はカードに接続 ● 電源から直接、電力を供給 ● 前面I/O はカードに接続 ● Y アダプタ電源ケーブルが必要 ● 前面I/O はシステム ボードに接続
