(1)

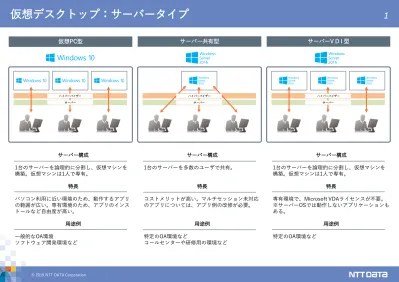

仮想デスクトップ：サーバータイプ

仮想PC型

サーバー共有型

サーバーV D I 型

サーバー構成 1台のサーバーを論理的に分割し、仮想マシンを構築。仮想マシンは1人で専有。特長パソコン利用に近い環境のため、動作するアプリの範囲が広い。専有環境のため、アプリのインストールなど自由度が高い。用途例一般的なOA環境ソフトウェア開発環境などサーバー構成 1台のサーバーを多数のユーザで共有。特長コストメリットが高い。マルチセッション未対応のアプリについては、アプリ側の改修が必要。用途例特定のOA環境などコールセンターや研修用の環境などサーバー構成 1台のサーバーを論理的に分割し、仮想マシンを構築。仮想マシンは1人で専有。特長専有環境で、Microsoft VDAライセンスが不要。 ※サーバーOSでは動作しないアプリケーションもある。用途例特定のOA環境などハイパーバイザーサーバーハイパーバイザーサーバーハイパーバイザーサーバー

1

(2)

仮想デスクトップ：提供形態

ハイブリッド型

業務情報社内データセンター NTTデータデータセンター業務システム管理サーバ SD-WAN 仮想PC環境業務情報 WAN 利用者仮想PC環境はお客さまDCに配置 • 業務情報をお客さまNW内部に配置できるため高セキュリティ • お客さま業務システムに近いNW上に配置することで、業務システムのNW遅延を軽減 HCIによる柔軟な拡張性 • サーバ機能とストレージ機能を統合したHCIにより、数百ユーザー単位で初期提供・増築モデルを提供可能 SD-WANによる安価で高信頼な通信 • お客さまDC－BXO間のインターネットVPNの通信は、SD-WAN装置による回線冗長が可能お客さまDCの仮想PC環境をBXOが監視・運用 • 管理サーバを弊社データセンタに配置し、お客さま DC内部の仮想PC環境の運用を弊社が実施

2 クラウドサービス型

業務情報社内データセンター NTTデータデータセンター業務システム管理サーバ仮想PC環境業務情報仮想PC環境の全機能をクラウドで提供 • クラウド上に、仮想PC環境、管理サーバーを設置することで、お客さまの運行負担を軽減お客さまDCの仮想PC環境をBXOが監視・運用 • 管理サーバを弊社データセンタに配置し、お客さま DC内部の仮想PC環境の運用を弊社が実施利用者 WAN

オンプレミス型

業務情報社内データセンター NTTデータデータセンター業務システム管理サーバ仮想PC環境業務情報 WAN 利用者仮想PC環境の全機能をお客さまDCに配置 • 業務情報をお客さまNW内部に配置できるため高セキュリティ • お客さま業務システムに近いNW上に配置することで、業務システムのNW遅延を軽減 HCIによる柔軟な拡張性 • サーバ機能とストレージ機能を統合したHCIにより、数百ユーザー単位で初期提供・増築モデルを提供可能

(3)

仮想デスクトップ：フルクローン／PVS／リンククローンの違い１

• PVSサーバに保存されているマスターイメージを各VMにネットワーク配信する（差分情報は各 VMで保持） • ユーザはデスクトップのカスタマイズ不可（管理権限なし） • ログオフ/再起動時にマスタイメージから再配信され、差分は消去される • OSパッチの適用や、アプリケーションの更新・インストール作業がマスタイメージ1台分だけの作業で済む • 共通のイメージを配信することで、環境の統制が可能

PVS方式

• テンプレートを複製し各ユーザにフルサイズの仮想デスクトップを提供 • ユーザが自由にデスクトップをカスタマイズ可能（管理者権限あり） • デスクトップへの変更は永続的に保持 • 環境がユーザごとに異なるため、環境の統制が難しい

フルクローン方式

ユーザーの自由度が非常に高い

管理性が非常に高い

• 単一のマスタに紐づく、差分のみの仮想ディスクにて構成された仮想デスクトップを提供 • ユーザはデスクトップのカスタマイズ不可（管理権限なし） • ログオフ/再起動時にマスターと同期し、差分は消去される • OSパッチの適用や、アプリケーションの更新・インストール作業がマスタVM1台分だけの作業で済む • 共通のイメージを配信することで、環境の統制が可能ストレージマスタVMを丸ごと複製マスタVM PVSサーバマスタイメージ vDisk

NWブート

差分データ差分データ差分データ

リンククローン方式

ストレージマスタVM 差分データのみ DATA DATA DATA DATA DATA DATA DATA DATA DATA

管理性が非常に高い

3

(4)

仮想デスクトップ：フルクローン／PVS／リンククローンの違い２

区分

観点

フルクローン方式

Citrix PVS

VMWare Horizon

リンククローン

拡張性柔軟なリソース変更展開した台数分の変更作業が必要となるマスターイメージを変更しても各仮想マシンのリソースは変更されないため、展開した台数分の変更作業が必要となるマスターイメージの変更作業のみで、リソースの変更ができるストレージ消費量すべての仮想マシンで占有のディスクを作成するため、大量にストレージ容量を消費する OSイメージがないので、ストレージ容量の消費を抑えることができるテンプレートのレプリカVMと差分ディスクの分だけなので、ストレージ容量の消費を抑えることができる運用性メンテナンス 1台ずつメンテナンスが必要となるため、作業時間が長くなる Windowsのパッチ適用がユーザー依存になるので、セキュリティホールを作るリスクがある。マスターイメージをメンテナンスするだけで全台に変更適用可能更新したマスターイメージを配信可能な状態にして、業後など、ユーザーが利用していない時間帯にターゲットデバイスを再起動することで新しいイメージの配信ができる。マスターイメージをメンテナンスするだけで全台に変更適用可能更新後のマスターイメージの配信は、 PVSと比較した場合、再展開が必要なため時間がかかる。セキュリティウィルス感染後は、ユーザーと調整しながらの作業となるため、対応が完了するまで時間がかかる仮想PCを再起動/ログオフすることで、初期状態に戻るので、ウィルスに感染しても迅速に対応ができる。仮想PCを再起動/ログオフすることで、初期状態に戻るので、ウィルスに感染しても迅速に対応ができる。 AP 互換性アプリケーション互換性 FAT端末と同等の互換性ユーザープロファイル以外のローカルディスクにデータを保存するアプリケーションは動作しない可能性があるアプリケーション仮想化と組み合わせることで互換性を高めることができるユーザープロファイル以外のローカルディスクにデータを保存するアプリケーションは動作しない可能性があるアプリケーション仮想化と組み合わせることで互換性を高めることができる

4

(5)

仮想デスクトップ：展開方式

タイプ OS vCPU GPU メモリディスクローカル領域（C:) データ領域（H:） Fタイプ：フルクローン方式 F2 Windows 10 Enterprise LTSC /

Windows 10 Enterprise SAC 2vCPU 4GB 50GB 10GB

F3 Windows 10 Enterprise LTSC /

Lタイプ： PVS/リンククローン方式

L2 Windows 10 Enterprise LTSC /

Gタイプ： GPU搭載仮想デスクトップ

G1 Windows 10 Enterprise SAC 2vCPU 1GB 8GB 200GB 10GB

G2 Windows 10 Enterprise SAC 4vCPU 2GB 16GB 400GB 10GB

フルクローン：Fタイプフルクローン：Fタイプフルクローン：Fタイプ PVS：Lタイプリンククローン：Lタイプ GPU搭載デスクトップ：Gタイプ GPU搭載デスクトップ：Gタイプ GPU搭載デスクトップ：Gタイプ

Citrix ICA

Microsoft RDP

_{Blast Extream/PCoIP}VMware
