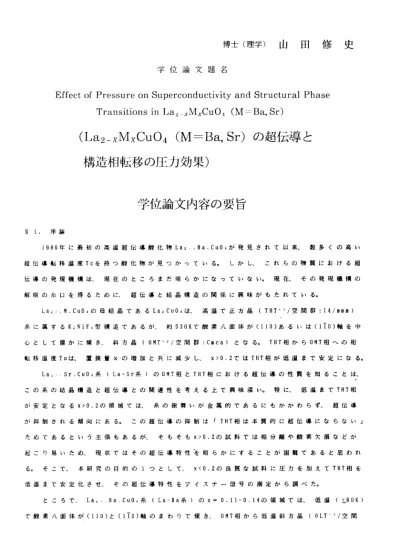

(La2 ー エ M エ Cu04 (M=Ba ， Sr) の 超 伝 導 と 構造相転移の圧力効果）

博 士 （ 理 学 〕 山 田 修 史

学 位 論 文 題 名

Effect of Pressure on Superconductivity and Structural Phase        Transitions in Laz ̲xMxCu01  (M ‑‑ Ba, Sr)

(La2 ー エ M エ Cu04 (M=Ba ， Sr) の 超 伝 導 と 構造相転移の圧力効果）

学位論文内 容の要旨

§

1

．



序 論

    1986

年 に 最 初 の 高 温超 伝 導 酸 化 物La2， ．Ba Cu04が 発 見 され て 以 来 、  数 多くの 高い 超 伝 導 転 移温 度

Tc

を 持っ 酸 化 物 か 見っ か っ て い る 。  し か し、  こ れ らの 物 質 に お ける 超

f云 導 の 発 現 議 構 は 、  現 在 の と こ ろ ま だ 明 ら か に な っ て い な い 。  現 在 、  そ の 発 現 機 償 の 解 明 の 糸 口 を 得 る た め に 、  超 伝 導 と 結 晶 構 造 の 関 係 に 興 味 が も た れ て い る 。

Laと ・ ．H、CuOdの 毋 結 晶 で あ るLa2 Cu04は 、  高 温で 正 方晶 （THT．1／空 間群 ：I4/ロmロ）

系 に 属 す るKえNiFa型 構 造 で あ る が 、  約530Kて 酸 素 八 面 体 が(110） あ る い は(110)軸 を 中 じ 、 と し て 僅 か に 傾 き 、  斜 方 品 （0HT．a／ 空 間 群 ：Cmca） と な る 。  THT相 か ら0HT相 へ の 相 転 移 温 度Toは 、  置 換 量xの 増 加 と 共 に 減 少 し 、  x>0．2で はTHT相 が 低 温 ま で 安 定 に な る 。

    La

ご ，

Sr

。

Cu04

系（

La

ー

Sr

系 ） の

OMT

相 と

THT

相 に お け る超 伝導 の性質 を知 ること は、

こ の 系 の 結 晶 構 造 と 超 伝 導 と の 関 連 性 を 考 える 上 で 興 味 探 い。



特 に、  低 温 まで

THT

相 が 安 定 と な るx>0．

2

の 領域 で は 、  系 の 振 舞 い が金 属 的 で あ るに も か か わ らず 、  超

fi

導 が 抑 制 さ れ る 傾 向 に あ る 。  こ の 超 伝 導 の 抑 制 は 「

THT

相 は 本 質 的に 超 伝 導 に なら な い 」 た め で あ る と い う 主 張 も あ る が 、



そ も そ も

x>0

．

2

の 試 料 で は 相 分 離 や 酸索 欠 損 な ど か 起 こ り 易 い た め 、



現 状 で は モ の 超 伝 導 特 性 を 明 ら か に す る こ と か困 難 て あ る と思 わ れ る 。



そ こ で 、



本 研 究の 目 的 の1っと し て 、x<0．

2

の 良質 な 試 料 に 圧 カを 加 え て

THT

相 を 低 温 ま で 安 定 化 さ せ 、



そ の 超 伝 導 特 性 を マ イ ス ナ ― 信 号 の 瀾 定 か ら 調 べ た 。



とこ ろで、Laミ・Ba、Cu04系 （La―Ba系 ）の

x 0

．1l一0．

14

の領 域では、  低温（<6 0K） で 酸 素 八 面 体 が

(110)

と(Il0)軸 の ま わ り で傾 き 、  OMT相 か ら低 温 斜 お 晶 （OLT． ／空 間

41

群 ：

Pccn

） 相 へ と 転 移 す る 。 超 伝 導 転 移温 度

Tc

は 、  こ の 構造 相 転 移 に 伴 って 著 し く 低 下 す る 。



こ の

Tc

の 低 下 は

OLT

相 へ の 転 移 に 伴 っ て フェ ル ミ 準 位 の 状憩 密 度 が 滅 少す る た めあ る 。



また 、



圧カ を 加 え て こ の構 造 相 転移を 抑制す ると

Tc

は著し く上昇 する 。  本 研 究 で は 、

OLT

相 へ の 構 造 相 転 移 と 超 伝 導 に 対 す る 圧 カ 効果 に つ い て 、  超 伝 導 特性 は マ イ ス ナ ー 信 号 の 瀾 定 か ら 、 構 造 相 転 移 に つ ・ い ては 熟 膨 張 率 と電 気 抵 抗 の 瀾定 か ら 詳

し く調 べ た 。



一 方 、

La

―

Sr

系 で もx=0．

115

付 近 で

Tc

が わ す か に低 下 す る 現 象が 児 っ かっ て い る が 、

La

―

Ba

系 と 違 っ て

X

線 回 折 実 験 で は

OLT

相 へ の 構 造 相 転 移 は 見 っ か っ て い な い 。



モ こ で 、  こ のx=0．115付近の

Tc

の低 下の原 因を調 べるた めに 、  20kbar下 でのLa−Sr 系 の 電気 抵 抗 の 測 定 を行 な っ た 。

§

2

． 実 験 方 法



試 料 は 酸 素 釁 囲 気 中 で の 固 相 反 応 法 に よ り 作 製 し た 。



焼 成 は

1060

−

1150

℃ で

24

時 間 行 な っ た 。  圧 カ の 発生 に は ピ ス トン と シ リ ン ダー を 使 用 し 、



低 温 ま で一 定 圧 カ を 保 持 で き る

Swenson

型 の プ レ ス を 用 い た 。



電 気 抵 抗 は 直流 四 端 子 法 によ り 、



熱膨 張 率 は 銅 を 参 照 物 貰 と し た

2

― ス ト レ イ ン ・ ゲ ージ 法 に よ り 測定 し た 。



超 伝 導 転 移 温度

Tc

は 、 交 流 法 に よ るマ イ ス ナ 一 信号 の 瀾 定 よ り 決め た 。



圧 カ 実 験 を 行 うに あ た り 、



圧 カ セ ル 内 で の り ー ド 綜 の 断 線 と 圧 カ 媒 体 の 漏 れ と い う 瀾 定 技 術 上 の 問 題 があ っ た が 、



圧 カ シ ー ル の 形 状 と サ イ ズ の 最 適 化 を 行 う こ と に よ り 、



圧 カ 実 験 の 成功 率 を 飛 躍 的に 向 上 さ せ る こ と が で き た 。

§3．  実 験 結 果 と 考 察

(i)  La−Sr系 に お け るTHT相 の 超 伝 導 に つ い て

THT相 か ら0HT相 へ の 構 造 相 転 移 に 伴 い 熟 膨 張 率 に は 大 き な 異 常 が 現 れ 、  そ の 異 常 が 現 れ る 温 度 は 圧 カ を 加 え る こ と に よ り 大 き く 低 下 し た 。  高 圧 下 で の 熟 膨 張 率 の 測 定 か ら 、Sr濃 度 が0．17と0．19の 試 料 で は 、  そ れ ぞ れ12kbar、  6kbarでOMT相 は 抑 制 さ れ （ 少 な く と も ）20K以 下 ま でTHT相 が 安 定 と な る こ と が 分 か っ た 。  高 圧 下 て の マ イ ス ナ ー 信 号 の 測 定 よ り 、  xく0．206の 試 料 のTcは 低 圧 領 域 で は 圧 カ と 共 に 上 昇 す る が 、  あ る 圧 カ 以 上 で は 殆 ど 圧 カ 依 存 性 を 示 さ な く な る こ と が 分 か っ た 。  こ のTcが 殆 ど 圧 カ 依 存 性

を 示 さ な く な る 臨 界 圧 力Pcは 、  熱 膨 張 寧 か ら 調 べ た0FIT相 が 抑 制 さ れ る 圧 カ と よ く 一

42

致 す る 。  ま た 、Pcの 前 後 で 、  マ イ ス ナ ― 信 号 の 大 き さ に 変 化 は 見 ら れ な い 。  こ れ ら の こ と か ら 、  高 圧 下 で 低 温 ま で 安 定 化 さ れ たTHT相(P>Pc） は0HT相 （P〈Pc） と 同 様 に バ ル ク の 超 伝 導 を 示 す こ と が 明 ら か に な っ た 。  こ の こ と は 、LaーSr系 に お け る 「THT相 は 、  バ

ル ク の 超 伝 導 を 示 す か 否 か 」 と い う 問 題 に 対 し て 重 要 な 手 掛 か り を 与 え る も の と 思 わ れ る 。  ま た 、Pc以 下 のOMT相 で は 圧 カ を 加 え る こ と に よ りTcが 上 昇 す る の に 対 し 、  Pc 以 上 の THT相 に な る とTcが 殆 ど 圧 カ 依 存 性 を 示 さ な く な る こ と か ら 、  OMT相 で は 超 伝 導 が 抑 制 さ れ て い る こ と が 分 か る 。0HT相 で はToと Tcが 逆 の 圧 カ 依 存 性 を 示 す こ と か ら 、 0HT椙 で の 超 伝 導 の 抑 制 倣 酸 棄 八 面 体 が 傾 く こ と と 関 連 し て い る も の と 思 わ れ る 。

(ii)  OLT相 と 超 伝 導 に っ い て

a．LaーBa系(X at0．125)の 超 伝 導 と 結 晶 構 造

Ba濃 度 が0， 11か ら0． 14の 試 料 のTcは 、 OLT相 へ の 転 移 に よ り 著 し く 抑 制 さ れ て い る 。  こ れ ら の 試 料 に 圧 カ を 加 え てOLT相 へ の 転 移 を 抑 制 す る とx=0．125の 試 料 を 除 い て Tcが30K以 上 ま で 大 き く 上 昇 し た 。  一 方 、x=0．125の 試 料 のTeは 、  OLT相 へ の 構 造 相 転 移 が 14kbar以 上 で 消 失 す る に も か か わ ら ず 、   20kbarに お い て も 他 のBa濃 度 の 試 料 のTc に 比 べ て 著 し く 低 い （Tc〜10K） こ と が 分 か っ た 。  ま た 、  こ の 試 料 の14kbar以 上 で の 電 気 抵 抗 の 温 度 変 化 は 、 他 のBa濃 度 の 試 料 に 比 べ て 、  低 温 （S100K） で 弱 く な る 。 こ の こ と は 、  電 子 系 に な ん ら か の 強 い 散 乱 が は た ら い て い る こ と を 意 味 し て お り 、x=0.12

5 の試料では、OLT 相への構造相転移に加えて、   この散乱も超伝導を抑制しているもの と思われる。

b．La−Sr系(X a0．115)の 超 伝 導 と 結 晶 構 造

La―Sr系 のx=0．115付 近 に お け るTcの 低 下 はLa―Ba系 に 比 べ て 小 さ い が 、  そ の 原 因

がこれまで予想されてきたようにLa ―Ba 系と同様な溝遣相転移によるものとすれば、

圧カを加えることでその捕造相転移を抑制し、Tc の低下を取り除くことができるもの と期待される。   しかし、La 一Sr 系のx=0.115 付近のTc の低下は圧カに殆ど依存しないこ とが分かった。Tc が低下する試料は、   高圧下におけるLa ― Ba 系のx=0 ．125 の試料と同様 に低温での電気抵抗の温度変化が弱いことから、 La −Ba 系のx=0.125 の試料と同様な電 子系に対する散乱機構によりTc が抑制されている可能性が考えられる。

*l: Tetraganal of High Teuperature, *2: Orthorho:bic of Fliddle Temperature

*3 :   Orthorhombic  of  Low  Tern perature‑

43ー

学位論文審査の要旨

主 査   教 授    伊 土 政 幸

副 査    教 授    塩 崎 洋 一 副査    助教授    熊谷健一

学  位  論  文  題  名

（La2―xHxCu04（H＝Ba，Sr） の 超 伝 導 と 構 造 相 転 移 の 圧 カ 効 果 ）

    La2‑xMxCu04 （ H ＝Ba ．Sr ）は最初に発見された銅酸化物高温超伝導体で、その母結晶 であるLa2 Cu0 ＿は、   約530K でCu 原子を囲む酸素八面体が（110 ）あるいは（iTo ）軸の回り にわず かに傾 くこと によっ て正方 品から 斜方晶へ と捕遺 変化す る。   この構造相転移の 転 移温 度 To はx の増 加 と 共 に減 少 し 、   x> 0.2 で は正 方 品相が 低温まで 安定と なる。

La2 ・xM ＿ Cu04 ではx 冫 0.06 で超 伝導が 現れるが 、x> 0.2 の 正方品 相で再び超伝導が消失 すると の報告 があり 、   高温 超伝導 の発現 と結晶 構造と の関連性 を考える上で大きな興 味が持たれてきた。   しかし、   低温まで正方品相となるx> 0.2 の領域では、   試料に相分 離 や酸 素 欠 損 が起 こ り 昜 くな るた め 正 方晶相の 超伝導 がバル ク的か 否か さえ未 解 明というのが現状である。   一方、La ーBa 系（M=Ba ）の0.1 くx く0 ．14 では、   低温（‑ 60K ） で酸素 八面体 が（110 ）と（110 ）軸の回りに同時に傾き超伝導転移温度Te が著しく低下す る。   この結果は、   格子系と電子系との間に強い結合が存在することを示しており、   多 くの研 究者の 関心を 纂めてきた。   また、La‑Sr 系のx=0 ．115 付近でも、  La‑Ba 系ほど顕 著でないが、Te の低下が見られることが知られている。

   申請者 は、   正方晶相 の超伝 導特性 に関す る信頼 性の高 い結果 を得るため、La ―Sr 系

のx く0.2 の試料 に高圧を 加えて 低温ま で正方 品相を 安定化 させ、    その超伝導特性を調

べ た 。



こ の 高 圧 実 験 で は 、

  x

く

0.2

の 良 質 の 試 料 を 用い るこ と がで きる た め信 頼性 の 高 い デ ー タ が 期 待 で き る 。



ま た 、

La

ーBa系 の低 温構 造 相転 移に 関 して 、  高 圧実 験か ら 構 造 相 転 移 と 超 伝 導 と の 間 に 競 合 関 係 を 明 かに し、



詳細 な研 究 を行 った 。

高 圧 実 験 は 、



ビ ス ト ン ・ シ リ ン ダ ― と ス ウ ェ ン ッ ン 型 プ レ ス を 組 み 合 わ せ た 定 荷 重 方 式 の 圧 力 装 置 で 行 っ た 。 高 圧 下 の 超 伝 導 と 構 造 相 転 移 の 様 子 は そ れ ぞ れ 交 流 磁 化 率 と ス ト レ イ ン ・ ゲ ー ジ 法 に よ る 熱 膨 張 率 の 瀾 定 か ら 調 べ ら れ た。



その 結果 、

  x

く

0.2 06

の

Te

は 低 圧 域 で は 圧 カ と 共 に 上 昇 す る が 、



あ る 臨 界 圧 カ

Pe

以 上 で 殆 ど 圧 カ 依 存 を 示 さ な く な る こ と を 見 っ け た 。

Pe

以 上 で は 斜 方 品 相 は 完 全 に 抑 制 さ れ 低 温 ま で 正 方 晶 相 が 安 定 に な る こ と 、

Pe

の 前 後 で マ イ ス ナ 一 信 号 の 大 き さ に 変 化 が 見 ら れ な い こ と を 示 し 、  高圧 下 の正 方晶 相 はバ ルク の 超伝 導を 示 すこ とを 結 諭し た。



この 結果 は 、  これ ま で 論 争 と な っ て い た 正 方 晶 相 の 超 伝 導 に 関 す る 問 題 に 決 着 を っ け る も の と 高 く 評 価 で き る 。



ま た 、

Pe

以 下 で は 圧 カ に よ り

To

が 低 下 す る と逆 に

Te

が 上昇 する こ とか ら、



斜方 品 相 で は 酸 素 八 面 体 が 傾 く こ と に よ り

Te

が 低 下 す る と 結 諭 し た 。

一 方 、

La

―

Ba

系 の

O.l

く

x

く

O

．

14

の 領 域 に 対 する 高 圧実 験か ら 、  高圧 下 で低 温の 構 造 相 転 移 を 抑 制 す る と 、

x=0.125

の 試 料 を 除 く と

Te

が

30K

ま で 上 昇 す る こ と を 確 認 し た 。

し かし 、

  x 0

．

 125

の 試料 で は2GPaの 圧 カを 加え て 構造 相転 移 を完 全に 抑 制しても、

  Te

が 他 の

Ba

濃 度 の 試 料 に 比 べ て

20K

も 低 い こ と を 明 ら か に した 。



さ らに 、  構 造相 転移 を 抑 制 し た 場 合 の 電 気 抵 抗 の 温 度 依 存 性 か ら

x=0.125

の 試 料 で は 電 子 系 に 強 い 散 乱 機 構 が 存 在 す る こ と を 見 っ け 、



こ の 散 乱 が 超 伝 導 の 抑 制 に か か わ っ て いる と 結諭 した 。



こ の 結 果 は

x

〜

0.125

で は 構 造 相 転 移 以 外 に も 超 伝 導 を 抑 制 す る 原 因 が 存 在 す る こ と を 示 し た も の で 、



こ の 分 野 の 今 後 の 研 究 を 方 向 づ け る 上 で 重 要 な 発 見 と言 え る。



一 方 、

La

―

Sr

系に おけ る

Te

の 低下 は 、  La−Ba系と 異なり、  圧カに 依存しない。  ま た、  電気抵抗の 温 度 変 化 が 高 圧 下 に お け る

La

―

Ba

系 の

x=0.125

の 試 料 と 類 似 し て い る こ と か ら 、

  La

−

Sr

系 の

TI

・ の 低 下 も 電 子 系 に 対 す る 強 い 散 乱 に よ る 可 能 性 が 強 い こ と を 指 摘 し た 。



以上 のよ う に、



申 請 者の 研究 は

La2

−

xHx Cu04

（

H=Sr

，Ba） 系に おけ る 構造 相転 移 と超 伝 導 に 関 す る 問 題 に い く っ か の 新 し い 知 見 を 与 え た も の で あ る 。



参 考 論 文

6

編 は い ず

れも本研究に関連するもので国際学術誌に発表されている。

     よって、   審査貝一同は申請者が博士（理学）の学位を受けるに充分な資格がある ものと露めた。

‑45
