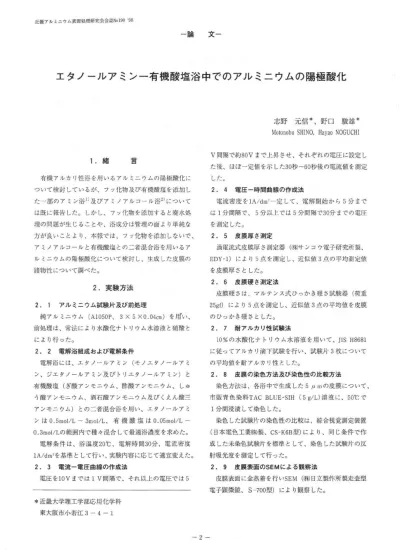

で 上 昇 させ 、 そ れ ぞ れ の 電 圧 に設 定 し
4
0
0
全文
(2) 近 畿 ア ル ミニ ウム 表 面 処 理 研 究 会 会 誌No190'98. 一論. 文一. 3。1.2.2酒. 3.実 3.1最. 験結果及び考察. モ ノエ タ ノ ー ル ア ミ ン を用 い た 場 合 、 そ れ ぞ れ の 最 適. 適浴成分濃度. 3、1.1エ. 石 酸ア ンモニウム添加浴. 浴 濃 度 は 、 モ ノ エ タ ノ ー ル ア ミン3mol/L及 ンモ ニ ウ ム0.2mol/Lで. タノ ール ア ミ ン単 独 浴. エ タ ノ ー ル ア ミ ン単 独 浴 の 場 合 、3種. あ っ た 。 結 果 を 表1に. び酒 石 酸 ア 示 す。 ジ. の エ タ ノー ル ア. エ タ ノー ル ア ミ ン及 び トリエ タ ノ ー ル ア ミン を用 い た 浴. ミン共 に 、 本研 究 で 用 い た 濃 度 範 囲 内 で は バ リヤ ー 型 皮. で は 、 共 に電 解 開始 と同 時 に高 電 圧 に な り厚 い多 孔 性 の. 膜 を生 成 す る の み で 、 高 電 圧 に な り、 ヤ ケ を生 じた 。. 皮 膜 を生 成 し なか っ た 。. 3.1.2エ. 3.1.2.3く. タ ノ ー ル ア ミン ー 有機 酸 塩 浴. 先 ず 、厚 さ に む らの 無 い均 一 な 、 も っ と も厚 い 皮 膜 を. え ん 酸 三 ア ンモ ニ ウ ム 添 加 浴. モ ノ エ タ ノ ール ア ミ ン浴 の 場 合 、 そ れ ぞ れ の 最 適 浴 濃. 生 成 す る 各エ タ ノー ル ア ミ ン及 び 有 機 酸 塩 の最 適 浴 濃 度. 度 は 、 モ ノエ タ ノー ル ア ミ ン3mol/L及. び くえ ん 酸 三 ア. を求 め た。 即 ち 、 エ タ ノ ー ル ア ミ ンの 濃 度 を暫 定 的 に1. ン モ ニ ウ ム0.2mol/Lで. mol/Lと し て 、 有 機 酸 塩 の 濃 度 を0.05mol/L〜0.3mol/L. び トリエ タノ ー ル ア ミ ンを 用 い た 場 合 は 、 や け を生 じて. まで 変 化 させ て加 え た そ れ ぞ れ の 浴 中 で 陽 極 酸 化 を 行 い 、. 均 一 な厚 い皮 膜 を生 成 しな か っ た 。 尚 、上 記 結 果 に お い. 最 も均 一 な、 厚 い皮 膜 の 生 成 す る有 機 酸 塩 の 最 適 浴 濃度. て 皮 膜 厚 さが 同 じ場 合 は 、浴 電 圧 の 低 い方 の 濃 度 を最 適. を 求 め た 。 次 に、 有 機 酸 塩 の 濃 度 を こ の 最 適 浴 濃 度 と し. 浴 濃 度 と した 。 以 上 の結 果 よ り、 酒 石 酸 ア ンモ ニ ウ ム及. て 、 エ タ ノー ル ア ミ ン の 濃 度 を0.5nlol/L〜3mol/Lま. び くえ ん酸 三 ア ンモ ニ ウ ム を添 加 した モ ノ エ タ ノー ル ア. で. あ っ た 。 ジ エ タ ノー ル ア ミ ン及. 変 化 さ せ て 加 え た各 浴 を 用 い 、 有 機 酸 塩 の 場 合 と 同様 に 、. ミ ン浴 につ い て 以 下 の 実 験 を行 っ た 。. 最 も均 一 な 、 厚 い 皮 膜 の 生 成 す る エ タ ノ ー ル ア ミン の濃. 3.2電. 度 を求 め 、 この 濃 度 をエ タ ノー ル ア ミ ンの最 適 浴 濃 度 と. 流 一電 圧 曲 線. 図1に 電 流 一電 圧 曲 線 を示 した 。 酒 石 酸 ア ンモ ニ ウ ム. した。. 及 び く えん 酸 三 ア ンモ ニ ウム 添 加 浴 共 に 約8V〜10V付. 3.1.2.1モ. ノ カ ル ボ ン酸 塩 及 び しゅ う酸 塩 添 加 浴. 近 まで 急 激 に電 流 値 は 昇 し た。 そ の後 電 圧 を上 昇 させ て. ぎ酸 ア ンモ ニ ウム 及 び酢 酸 ア ンモ ニ ウ ム等 の モ ノ カル ボ ン酸 塩 及 び し ゅ う酸 塩 を添 加 し た浴 で は、2.2で. も50V付 近 まで 殆 ど電 流 値 に変 化 が 無 か った 。 従 っ て 、. 述. 約8V〜10V付. べ た 濃 度 範 囲 内 で 種 々混 合 した 浴 を用 い て 陽 極酸 化 が 可. る。. 近 よ り多孔 性 皮 膜 が生 成 す る と考 え られ. 03「. 浴醸20℃. 能 か ど う か に つ い て 検 討 したが 、 い ず れ も粉 ふ き状 や 腐 食 を 生 じた り、 又、 電 解 開 始 と同 時 に150V以. 上の 高電. 圧 に な り、 厚 い皮 膜 を 生 成 し なか っ た 。 表1酒 (1)こ. 石酸アンモニウム添加浴での各成分濃度の生成 膜 に及ぼす影響 石. ア ンモ ニウ ムの 影響. 酒石 酸 ア ンモニ ウム (●01/L). 0.05. 皮膜 厚 さ(μm}. 表面状態 最 終電 圧(V). o.1. O.2. 0.3. (4.5). 5. 4.5. むら. むら. 均一. 均一. 200. 260. 198. 200. 図1電. 1)酒 石酸 アンモニウム添加浴 2) くえん酸三アンモニウム添加浴. モ ノ エ タ ノ ー ル ァ ミ ン:1■ol/L, (2}モ. ノエ タ ノール ア ミ ンの影. モ ノエ タ ノ ー ル ア ミ ン(臓ol/L). 皮 膜厚 さ(μm). 05. 4. (V) 流一電圧曲線. 3.3電 1. 2. 3. 5. 5. 5. 表面状態. 均一. 均一. 最終電 圧(V). 200く. 198. 均一. 124. 圧 一時 間 曲 線. 電 流 密 度 を1A/dmL定. と して 、30分 ま で の 電 圧 一. 時 間 曲 線 を求 め 、 図2に 示 した。 電 解 開 始 と 同時 に 急 激 に 電圧 は 上 昇 し、 以 後 ほ ぼ 一 定 値 を示 した 。. 均一 78. 酒 石 酸 ア ン モ ニ ウ ム:0,2●ol八 只 一.
(3) 近 畿 ア ル ミニ ウム 表 面 処 理 研 究 会 会 誌N(,190'98 一 諮 蕗圏. 文一. に 示 した よ う に 、 酒 石 酸 ア ンモ ニ ウム 添 加 浴 皮 膜 及 び く え ん 酸 三 ア ン モ ニ ウム 添 加 浴 皮 膜 共 に ほ ぼ同 じ吸 収 曲 線 を得 た 。 図4にSEM写. 真 を示 した が孔 の 大 き さ が 殆 ど同. じで あ る 為 染 料 の吸 着 量 も ほ ぼ同 じに な った と思 わ れ る 。 染料:TACBlue. 1・ ・陣:10コ. (min) 圧 一 時間 曲線. 図2電 1)酒 2)く. 3.4皮. 石 酸ア ンモニ ウム 添加浴 えん酸三 ア ンモニ ウム添 加浴. 膜 厚 さ と電 解 時 間 と の関 係. 電 流 密 度1A/dm2、. 浴 温 度20℃ で 陽 極 酸 化 を 行 っ た. ナも. 図3染. 結 果 、 酒 石 酸 ア ン モ ニ ウ ム を添 加 した モ ノエ タノ ー ル ア ミ ン浴 で は 、30分 で 約5μm、60分. で 約8μmの. は 、 酒 石 酸 ア ンモ ニ ウム 添 加 浴 に 比 較 して 約1μm薄 皮 膜 を 生 成 し、30分 で 約4μm、60分. で 約7μmで. い. あった。. 膜試験結果. へ るら らコロノ. 色皮膜の反射吸収 曲線. (1)酒 石酸アンモニウム添加浴皮膜 (2)く えん酸三アンモニウム添加浴皮膜. 皮膜 を. 生 成 した 。 又 、 くえ ん 酸 三 ア ン モ ニ ウム を添 加 した 浴 で. 3.5皮. 益1魯in《. 3.7SEMに. よ る皮 膜 の 観 察 結 果. 各 浴 中 で 生 成 し た皮 膜 表 面 のSEM写. 真 を図4に 示 す 。. 酒 石 酸 ア ン モ ニ ウ ム 添 加 モ ノ エ タ ノー ル ア ミ ン浴 皮 膜 (図4(1>)及 び くえ ん酸 三 ア ンモ ニ ウ ム添 加 モ ノエ タ ノ ー. 皮 膜 の ひ っか き硬 さ及 び ア ル カ リ滴 下 試 験 の 結 果 を表 2に 示 す 。 未 封 孔 皮 膜 に つ い て測 定 した 結 果 で あ る が 、. ル ア ミ ン浴 皮 膜(図4(2))共. に 約29〜30nmの. 孔 が観察. され た。. ひ っ か き硬 さ及 び耐 ア ル カ リ性 は 、 酒 石 酸 ア ンモ ニ ウ ム 添 加 浴 皮 膜 及 び くえ ん酸 三 ア ンモ ニ ウ ム 添 加 浴 皮 膜 共 に 表2ひ. っ か き硬 さ及び ア ル カ リ滴 下 試験 の 結 果. 浴 成分及 び濃度. ひっかき硬 さi'. 耐アルカリ性 (秒). 1)荷. 重25gf,皮. 膜 厚 さ5μm. 曳1ノ. ほ ぼ 同 じ結 果 を得 た 。 こ の こ と は、3.7で. 述 べ るSEM. に よ る皮 膜 表 面 の 観 察 結 果 か ら、 皮 膜 の 孔 の 大 き さ及 び 表 面 状 態 が 類 似 して い る こ とか ら も推 測 で きる。 3.6染. 色性試 験結果. 各 浴 中 で生 成 した 皮 膜 を2.8で. 更2♪. 図4各 (1)酒 (2)く. 皮膜 表面 のSEM写. 真. 石 酸 ア ンモニ ウム 添加 浴皮 膜 えん酸 三 ア ンモニ ウム 添加 浴皮 膜 4.結. 論. フ ッ化 物 を添 加 しな い で 、 有 機 酸 塩 とエ タ ノ ー ル ア ミ 述 べ た方 法 に よ り染. 色 して 、反 射 吸 光 度 を求 め て 比 較 した。 そ の 結 果 、 図3. ン との 二 者 混 合 浴 中 で の ア ル ミニ ウム の 陽 極 酸 化 に つ い.
(4) 近畿 ア ル ミニ ウ ム表 面処 理 研 究 会 会誌No190'98. 一論. て検 討 した 結 果 、 次 の 結 論 を得 た 。 ア ミノ アル コー ル及 び 有 機 酸 塩 の種 類 に よ る皮 膜 生 成 へ の影 響 につ い て は 、 モ ノ エ タ ノ ー ル ア ミ ン を用 い た場 合 、酒 石 酸 ア ンモ ニ ウ ム 及 び くえ ん酸 三 ア ンモ ニ ウ ム を 添 加 した と きの み 多 孔 性 の 厚 い 皮 膜 を生 成 した 。 他 の ジ エ タ ノ ー ル ア ミ ン及 び トリエ タ ノ ー ル ア ミ ン を用 い た場 合 は、 い ず れ の 有 機 酸 塩 を 添 加 して も多 孔 性 の 厚 い 皮 膜 を生 成 しな か っ た 。 皮 膜 試 験 の結 果 で は、 添 加 剤 で あ る有 機 酸 塩 の 種 類 に よ る影 響 は殆 ど認 め られ な か っ た 。 SEMに. よる皮 膜 表 面 の 観 察 結 果 で は 、 酒 石 酸 塩 及 び く. え ん酸 塩 を添 加 した 皮 膜 共 、 約29〜30nmの. 孔 を有 す る. 皮 膜 の 生 成 して い る事 が 判 っ た。. 文. 献. 1)野. 口 駿 雄 、 吉 村 長 蔵;表. 2)野. 口 駿 雄 、 下 村 敦 史 、 吉 村 長 蔵;表 (1997). 面 技 術,47,67(1996) 面 技 術,48,76. 文一.
(5)
関連したドキュメント
まず，図2と3のいずれにおいても，AuおよびIr
またZnの単純塩浴にトリポリリン酸ソーダを添加
＜エピソード 33、39、41、43 ＞が該当する。 また、「行き詰まる」体験は、N 氏の＜エピ ソード
ジュディス・バトラーの最も有名な『Gender Trouble』（『ジェンダー・トラブル』 ）に関しては，
Mouse given the stress shows different stress - coping behaviors, climbing for escaping from the stressful situation and motionlessness for keeping the physical strength. The
活性保守機能 活性保守機能 管理テーブル 共通部 管理テーブル 個別部 ﾕｰｻﾞ アプリケーション 個別部 共通部 ﾒﾓﾘﾃｰﾌﾞﾙ 原本 系切替え依頼 ( コマンド )
Anodic oxidation of aluminum in aqueous solutions containing sulfuric acid and one of various iron complex salts etc.. The various complex salts used were
which are very important in electro plating， were not reporteJ by Hippel and Blo:>m... YASUKAWA IZAKI
