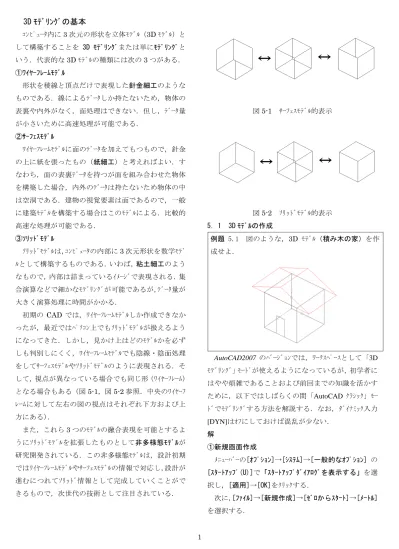

3D ﾓﾃﾞﾘﾝｸﾞの基本
ｺﾝﾋﾟｭｰﾀ内に3 次元の形状を立体ﾓﾃﾞﾙ（3D ﾓﾃﾞﾙ）と して構築することを 3D ﾓﾃﾞﾘﾝｸﾞまたは単にﾓﾃﾞﾘﾝｸﾞと いう．代表的な3D ﾓﾃﾞﾙの種類には次の 3 つがある． ①ﾜｲﾔｰﾌﾚｰﾑﾓﾃﾞﾙ 形状を稜線と頂点だけで表現した針金細工のような ものである．線によるﾃﾞｰﾀしか持たないため，物体の 表裏や内外がなく，面処理はできない．但し，ﾃﾞｰﾀ量 が小さいために高速処理が可能である． ②ｻｰﾌｪｽﾓﾃﾞﾙ ﾜｲﾔｰﾌﾚｰﾑﾓﾃﾞﾙに面のﾃﾞｰﾀを加えてもつもので，針金 の上に紙を張ったもの（紙細工）と考えればよい．す なわち，面の表裏ﾃﾞｰﾀを持つが面を組み合わせた物体 を構築した場合，内外のﾃﾞｰﾀは持たないため物体の中 は空洞である．建物の視覚要素は面であるので，一般 に建築ﾓﾃﾞﾙを構築する場合はこのﾓﾃﾞﾙによる．比較的 高速な処理が可能である． ③ｿﾘｯﾄﾞﾓﾃﾞﾙ ｿﾘｯﾄﾞﾓﾃﾞﾙは，ｺﾝﾋﾟｭｰﾀの内部に3 次元形状を数学ﾓﾃﾞ ﾙとして構築するものである．いわば，粘土細工のよう なもので，内部は詰まっているｲﾒｰｼﾞで表現される．集 合演算などで細かなﾓﾃﾞﾘﾝｸﾞが可能であるが，ﾃﾞｰﾀ量が 大きく演算処理に時間がかかる． 初期の CAD では，ﾜｲﾔｰﾌﾚｰﾑﾓﾃﾞﾙしか作成できなか ったが，最近ではﾊﾟｿｺﾝ上でもｿﾘｯﾄﾞﾓﾃﾞﾙが扱えるよう になってきた．しかし，見かけ上はどのﾓﾃﾞﾙかを必ず しも判別しにくく，ﾜｲﾔｰﾌﾚｰﾑﾓﾃﾞﾙでも陰線・陰面処理 をしてｻｰﾌｪｽﾓﾃﾞﾙやｿﾘｯﾄﾞﾓﾃﾞﾙのように表現される．そ して，視点が異なっている場合でも同じ形（ﾜｲﾔｰﾌﾚｰﾑ） となる場合もある（図5-1，図 5-2 参照．中央のﾜｲﾔｰﾌ ﾚｰﾑに対して左右の図の視点はそれぞれ下方および上 方にある）． また，これら3 つのﾓﾃﾞﾙの融合表現を可能とするよ うにｿﾘｯﾄﾞﾓﾃﾞﾙを拡張したものとして非多様態ﾓﾃﾞﾙが 研究開発されている．この非多様態ﾓﾃﾞﾙは，設計初期 ではﾜｲﾔｰﾌﾚｰﾑﾓﾃﾞﾙやｻｰﾌｪｽﾓﾃﾞﾙの情報で対応し，設計が 進むにつれてｿﾘｯﾄﾞ情報として完成していくことがで きるもので，次世代の技術として注目されている． 図5-1 ｻｰﾌｪｽﾓﾃﾞﾙ的表示 図5-2 ｿﾘｯﾄﾞﾓﾃﾞﾙ的表示 5．1 3D ﾓﾃﾞﾙの作成 例題 5.1 図のような，3D ﾓﾃﾞﾙ（積み木の家）を作 成せよ． AutoCAD2007 のﾊﾞｰｼﾞｮﾝでは，ﾜｰｸｽﾍﾟｰｽとして「3D ﾓﾃﾞﾘﾝｸﾞ」ﾓｰﾄﾞが使えるようになっているが，初学者に はやや煩雑であることおよび前回までの知識を活かす ために，以下ではしばらくの間「AutoCAD ｸﾗｼｯｸ」ﾓｰ ﾄﾞでﾓﾃﾞﾘﾝｸﾞする方法を解説する．なお，ﾀﾞｲﾅﾐｯｸ入力 [DYN]はｵﾌにしておけば混乱が少ない． 解 ①新規画面作成 ﾒﾆｭｰﾊﾞｰの[ｵﾌﾟｼｮﾝ]→[ｼｽﾃﾑ]→[一般的なｵﾌﾟｼｮﾝ] の [ｽﾀｰﾄｱｯﾌﾟ(U)]で「ｽﾀｰﾄｱｯﾌﾟﾀﾞｲｱﾛｸﾞを表示する」を選 択し，[適用]→[OK]をｸﾘｯｸする． 次に，[ﾌｧｲﾙ]→[新規作成]→[ｾﾞﾛからｽﾀｰﾄ]→[ﾒｰﾄﾙ] を選択する．ｺﾏﾝﾄﾞ: SAVEAS｛3D-MODEL｝ ②初期設定 ｺﾏﾝﾄﾞ: UNITS｛精度を「0.000」(少数点以下 3 桁)とす る｝ ｺﾏﾝﾄﾞ: LIMITS｛（0,0），（2,2）｝← 2×2 の図面範囲 を設定. ｺﾏﾝﾄﾞ: ZOOM｛A｝← 図面全体を表示. ｺﾏﾝﾄﾞ: GRID｛0.125｝←0 を省いて .125 でもよい（以 下同じ）． ｺﾏﾝﾄﾞ: SNAP｛0.125｝ ③立方体の描画 ｺﾏﾝﾄﾞ: BOX｛座標(0,0)を指示，座標(1,1)を指示，高 さとして1 を入力，[Enter]｝ ④文字の描画 ｺﾏﾝﾄﾞ: DDSTYLE｛[文字ｽﾀｲﾙ管理]でﾋﾞｯｸﾞﾌｫﾝﾄを参照し， 適用しておく｝ ← 日本語入力の準備． ｺﾏﾝﾄﾞ: TEXT｛座標(1.500,0.000)を指示, 0.25，[Enter]， 「底面」という全角文字を入力｝ ⑤立体視 [表示]→[3D ﾋﾞｭｰ(3)]→[北東等角図] ← 北東 45°上空より眺めた画面(アイソメ)が得られる． ｺﾏﾝﾄﾞ: ZOOM｛0.5X｝ ← 図面を 1/2 に縮小する． ｺﾏﾝﾄﾞ: VPOINT｛R，310，35｝← 視点を角度で設定す る．XY 平面の X 軸からの角度を 310 度，XY 平面 からのZ 方向の角度 を 35 度として回転した位置から 眺めた画面が得られる． ｺﾏﾝﾄﾞ: ZOOM｛0.5X｝ ｺﾏﾝﾄﾞ: HIDE ← 陰線処理された立方体が得られる． ⑥画面のﾀｲﾙ分割 ｺﾏﾝﾄﾞ: VPORTS｛2 分割:垂直｝← 画面を左右に 2 分 割する．画面分割した場合には編集できる画面は任意 の１つに限られる．下図の場合は右側の画面枠が太く なっており、右側が編集可能であることを示している． この状態をｱｸﾃｨﾌﾞと言う．また、ｱｸﾃｨﾌﾞな画面では通 常のｸﾞﾗﾌｨｯｸｶｰｿﾙが現れるが，非ｱｸﾃｨﾌﾞ画面に移動させ ると矢印のﾏｳｽﾎﾟｲﾝﾀになる．ｱｸﾃｨﾌﾞにするためには、 画面の任意の部分をﾏｳｽで指示し，ｸﾘｯｸすればよい．
⑦UCS（ﾕｰｻﾞ座標系） ｺﾏﾝﾄﾞ: UCS｛3，座標(0,1)を指示【ﾏｳｽのﾎｲｰﾙを使って かなり大きくｽﾞｰﾑｱｯﾌﾟし OSNAP の「端点」を利用する】， 座標 (1,1)を指示【ｽﾞｰﾑｱｳﾄし「端点」を利用】，立方 体の上角付近(0,1,1)を指示【「端点」を利用】｝ ← 屋 根を描くための基準面(XY 平面)を立方体の裏面とし、 その原点を左下隅としている. ⑧3D から 2D（平面図）への切り替え ｺﾏﾝﾄﾞ: PLAN｛[Enter]｝← 平面図へ切り替える．こ のとき，現在の UCS の XY 平面（つまり立面）と WCS の XY 平面（つまり底面）が選択可能で、後者は VPOINT｛(0，0，1)｝と同等である． ｺﾏﾝﾄﾞ: ZOOM｛0.5X｝ ⑨屋根の描画 ｺﾏﾝﾄﾞ: DDOSNAP｛[すべてｸﾘｱ]，[OK]｝← O ｽﾅｯﾌﾟ を解除. ｺﾏﾝﾄﾞ: ELEV｛0，1｝← 高度を 0，厚さを 1 とする(高 度は基準面からの間隔，厚さはﾓﾃﾞﾙの背丈を意味する)． ｺﾏﾝﾄﾞ: PLINE｛(-0.375,1.000)を指示，(1.375,1.000) を指示，(0.500,1.375)を指示，ｃ，[Enter]｝ ⑩色（特性値）の変更 ｺﾏﾝﾄﾞ: PROPERTIES｛描いた屋根の輪郭線をﾏｳｽで指示， [Enter]，ﾀﾞｲｱﾛｸﾞﾞｯｸｽの[色]をｸﾘｯｸ，RED を選択｝ ← 屋根の輪郭が赤色になる. [Esc]を押すとｵﾌﾞｼﾞｪｸﾄ（屋根の輪郭線）の選択ﾓｰﾄﾞ が解除になる． ﾀﾞｲｱﾛｸﾞﾎﾞｯｸｽの[×]をｸﾘｯｸして，閉じておく． ｺﾏﾝﾄﾞ: VPOINT｛R，310，35｝← 視点を角度で設定す る．XY 平面の X 軸からの角度を 310 度，XY 平面 からのZ 方向の角度 を 35 度として回転した位置から 眺めた画面が得られる． ⑪ﾄﾞｱの描画 左画面をｱｸﾃｨﾌﾞにする（左画面の任意の部分をﾏｳｽ で指示し，ｸﾘｯｸする）．
ｺﾏﾝﾄﾞ: UCS｛3，家の正面の左下隅を指示，右下隅を 指示，左上隅を指示【それぞれ OSNAP の「端点」を利 用する】｝ ｺﾏﾝﾄﾞ: PLAN｛[Enter]｝← 現在の UCS の XY 平面(つ まり正面の立面図)へ切り替える ｺﾏﾝﾄﾞ: ZOOM｛0.5X｝ ｺﾏﾝﾄﾞ: UCSICON｛OF｝← UCS ｱｲｺﾝを非表示にする. ｺﾏﾝﾄﾞ: DDOSNAP｛[すべてｸﾘｱ]，[OK]｝← O ｽﾅｯﾌﾟ を解除. ｺﾏﾝﾄﾞ: ELEV｛0，0｝← 高度および厚さを 0 とする． ｺﾏﾝﾄﾞ: PLINE｛ﾄﾞｱの左下隅を指示，左上隅を指示，右 上隅を指示，右下隅を指示，[Enter]｝ 補足説明 この例題でもわかるように，BOX ｺﾏﾝﾄﾞで立体を作る と，閉じた多面体（ｿﾘｯﾄﾞﾓﾃﾞﾙ）が得られる．PLINE ｺﾏ ﾝﾄﾞや LINE ｺﾏﾝﾄﾞでは側面が形成されるだけで，上下の 面は空いた状態（ｻｰﾌｪｽﾓﾃﾞﾙ）となる．次図は，前述し た手順の③のときに ELEV｛0，1｝とし，PLINE ｺﾏﾝﾄﾞ で正方形を描いて，陰線処理（HIDE）をしたものであ る．違いがわかるであろう．このような基本的な立体 形状はﾌﾟﾘﾐﾃｨﾌﾞと呼ばれ，BOX（長方体）のほか、 CYLINDER（円柱)、CONE（円錐），SPHERE（球）などの ｺﾏﾝﾄﾞがある． 問 5.1 下図を参照して，右側面に窓を描いてみよ. 問 5.2 同じく，犬小屋（「ﾎﾞﾌﾞの家」と表示）を描い てみよ（屋根は，緑色にしてみよ）．また，家のﾄﾞｱの 上に，表札(学籍番号と氏名)を記入せよ． 問 5.3 家や小屋の周囲に樹木などの物体として，BOX 以外のﾌﾟﾘﾐﾃｨﾌﾞ（ｿﾘｯﾄﾞﾓﾃﾞﾙ）を用いて描いてみよ. なお、上図左で[表示]→[表示ｽﾀｲﾙ]→[ﾘｱﾘｽﾃｨｯｸ]また は[ｺﾝｾﾌﾟﾄ]等を選択するとﾓﾃﾞﾙが着色され、より立体 的に表現される． ﾌｧｲﾙ提出:[common]→[arch]→[report]へ drag＆drop ﾌｧｲﾙ名の例:「cad06168875kinkihanako0606.dwg」
例題 5.2 以下のようなﾄﾞﾐﾉ住宅案（ﾙ･ｺﾙﾋﾞｭｼﾞｪ， 1914）の 3 次元ﾓﾃﾞﾙを作成して，ﾊﾟｰｽ(透視図)を作 成せよ．ただし、写真から推定した寸法を用いる。 ﾄﾞﾐﾉ住宅案 解 ﾜｰｸｽﾍﾟｰｽ：[AutoCAD ｸﾗｼｯｸ] ①新規画面作成 ﾒﾆｭｰﾊﾞｰの[ｵﾌﾟｼｮﾝ]→[ｼｽﾃﾑ]→[一般的なｵﾌﾟｼｮﾝ] の [ｽﾀｰﾄｱｯﾌﾟ(U)]で「ｽﾀｰﾄｱｯﾌﾟﾀﾞｲｱﾛｸﾞを表示する」を選 択し，[適用]→[OK]をｸﾘｯｸする． 次に，[図面を作成]→[ｾﾞﾛからｽﾀｰﾄ]→[ﾒｰﾄﾙ] を選択す る．また，[表示]→[表示ｽﾀｲﾙ]→[2D ﾜｲﾔｰﾌﾚｰﾑ]とする． ｺﾏﾝﾄﾞ: SAVEAS｛3D-CORBUSIER｝ ②初期設定 ｺﾏﾝﾄﾞ: UNITS｛精度を「0」(少数点以下なし)とする｝ ｺﾏﾝﾄﾞ: LIMITS｛（0,0），（16000,10000）｝ ← 16m ×10m の図面範囲を設定. ｺﾏﾝﾄﾞ: ZOOM｛A｝← 図面全体を表示. ｺﾏﾝﾄﾞ: GRID｛500｝← 500mm のｸﾞﾘｯﾄﾞを設定. ｺﾏﾝﾄﾞ: SNAP｛100｝← 100mm のｽﾅｯﾌﾟを設定. ｺﾏﾝﾄﾞ: ELEV｛0，-400｝← 高度を 0，厚さを-400mm と する（床面より下方に，厚さを 400mm と設定）. ③床の描画（画層[0]） ｺﾏﾝﾄﾞ: PLINE｛次図の①を指示，②を指示，③を指示， ④を指示，⑤を指示，⑥を指示，⑦を指示，⑧を指示， C，[Enter]｝ [表示]→[3D ﾋﾞｭｰ(3)]→[南東等角図] ← 南東 45°上 空より眺めた画面(アイソメ)が得られる． ｺﾏﾝﾄﾞ: ZOOM｛0.5X｝ ｺﾏﾝﾄﾞ: VPORTS｛2 分割:垂直｝ ← 画面（ﾋﾞｭｰﾎﾟｰﾄ） を縦に２分割する． ｺﾏﾝﾄﾞ: UCS｛W｝← ｱｸﾃｨﾌﾞなﾋﾞｭｰﾎﾟｰﾄ（右）をﾜｰﾙﾄﾞ 座標に設定する． ｺﾏﾝﾄﾞ: PLAN｛[Enter]｝← 平面図に設定する． ｺﾏﾝﾄﾞ: ZOOM｛0.8X｝ この図形は床のように見えるが、3D ﾓﾃﾞﾙとしては側面 しか作成していない．そこで，上下の面を作成しよう． [色コントロール]の[ByLayer] を別の色（例えば Red）に
する． ｺﾏﾝﾄﾞ: 3DPOLY｛O ｽﾅｯﾌﾟの端点ﾓｰﾄﾞで床の下面の頂点を 指示していき、閉じた多角形とする｝ ｺﾏﾝﾄﾞ: REGION｛床の下面の線（3D ﾎﾟﾘﾗｲﾝ）を指示する｝ ｺﾏﾝﾄﾞ: 3DPOLY｛O ｽﾅｯﾌﾟの端点ﾓｰﾄﾞで床の上面の頂点を 指示していき、閉じた多角形とする｝ ｺﾏﾝﾄﾞ: REGION｛床の上面の線（3D ﾎﾟﾘﾗｲﾝ）を指示する｝ これで上下の面が作成される（下図のように，陰線処 理をすれば，中が透けて見えないことがわかる）． [色コントロール]の色を元の[ByLayer] に変えておく． ④基礎（ﾌｰﾁﾝｸﾞ）の作成（画層[kiso]（青）） 画層[kiso]（青）を新規作成し，現在の画層とする． ｺﾏﾝﾄﾞ: ELEV｛-400，-900｝ ← 高度を-400，厚さを -900mm とする. Oｽﾅｯﾌﾟｵ ｰ ｽ ﾅ ｯ ﾌ ﾟをｵﾌにしておく． ｺﾏﾝﾄﾞ: PLINE｛図の①を指示，@900<90，@900<180， @900<270，C｝ ← ﾌｰﾁﾝｸﾞの作成 ｺﾏﾝﾄﾞ: ARRAY｛ﾌｰﾁﾝｸﾞを選択，ﾊﾟﾗﾒｰﾀ値は次図参照｝ [表示]→[3D ﾋﾞｭｰ(3)]→[右側面図] ← ｱｸﾃｨﾌﾞなﾋﾞｭｰ ﾎﾟｰﾄ（右）を右側面図（東立面図）に設定する． O ｽﾅｯﾌﾟをｵﾝし，[端点ﾓｰﾄﾞ]としておく． つぎに，左のﾋﾞｭｰﾎﾟｰﾄをｱｸﾃｨﾌﾞにする． ｺﾏﾝﾄﾞ: ZOOM｛3X｝← 図形を３倍に拡大表示. ｺﾏﾝﾄﾞ: UCS{3，次図の①，②，③}← ﾕｰｻﾞｰ座標を床の 端を利用して設定する．
ｺﾏﾝﾄﾞ: UCS{S，rhs}← ﾕｰｻﾞｰ座標の登録（rhs という名 前；right hand side の略）をする．この後， UCS{R，rhs} とすることによって，右側面に対するﾕｰｻﾞｰ座標が呼び 出される． 右のﾋﾞｭｰﾎﾟｰﾄをｱｸﾃｨﾌﾞにする． ｺﾏﾝﾄﾞ: UCS{ R，rhs} ⑤階段の作成（画層[kaidan]（青），[hojo]（紫）） O ｽﾅｯﾌﾟをｵﾌにしておく． つぎに，右のﾋﾞｭｰﾎﾟｰﾄをｱｸﾃｨﾌﾞにし，階段を描くために， 画層[kaidan]（青），[hojo]（紫）を新規作成する． ｺﾏﾝﾄﾞ: ELEV｛0，0｝ としておいて，画層[hojo]（紫）で図のような格子を描 く．LINE ｺﾏﾝﾄﾞで縦横１本づつ描いて配列複写（ARRAY） すればよい． 階段を描いた後は，画層[hojo]を非表示とする． ①の部分の階段は，画層[kaidan]（青）で， ｺﾏﾝﾄﾞ: ELEV｛0，-1000｝ としておいて， LINE ｺﾏﾝﾄﾞで描く． ②の部分の踊り場は ｺﾏﾝﾄﾞ: ELEV｛0，-2000｝ としておいて LINE ｺﾏﾝﾄﾞで描く．また， ｺﾏﾝﾄﾞ: ELEV｛-1000，-1000｝ としておいて，③の部分の階段を LINE ｺﾏﾝﾄﾞで描く． ⑥柱の作成（画層[hashira]（青）） 画層[hashira]（青）を新規作成し，現在の画層とする． 左のﾋﾞｭｰﾎﾟｰﾄをｱｸﾃｨﾌﾞにする． ｺﾏﾝﾄﾞ: UCS{W} ← ﾜｰﾙﾄﾞ座標に設定する． ｺﾏﾝﾄﾞ: PLAN｛[Enter]｝ ← 平面図に設定する． ｺﾏﾝﾄﾞ: ELEV｛0，4000｝ ← 高度を 0，厚さを 4000mm
とする ｺﾏﾝﾄﾞ: PLINE｛300mm 角の柱を左下に１本描く｝ ｺﾏﾝﾄﾞ: ARRAY｛柱を 2 行，3 列に配列複写｝ 右のﾋﾞｭｰﾎﾟｰﾄをｱｸﾃｨﾌﾞにする． ｺﾏﾝﾄﾞ: UCS{R，rhs} ← 前に登録した右側面に対す るﾕｰｻﾞｰ座標(rhs)が呼び出される． ｺﾏﾝﾄﾞ: COPY{床と柱と階段を[窓選択]して上方へ複写す る（次図参照）} ｺﾏﾝﾄﾞ: COPY{１階または２階の床を屋上として複写する （次図参照）} ⑦パース（透視図）の作成 ﾀﾞｲﾅﾐｯｸﾋﾞｭｰ（DVIEW ｺﾏﾝﾄﾞ）によって，ｶﾒﾗｱﾝｸﾞﾙを変 化させ透視図（ﾊﾟｰｽ）を作成することができる． ｺﾏﾝﾄﾞ: VPORTS{単一} ← ﾋﾞｭｰﾎﾟｰﾄを１つに結合する． [表示]→[3D ﾋﾞｭｰ(3)]→[南東等角図] ｺﾏﾝﾄﾞ: UCS｛W｝ ← ﾜｰﾙﾄﾞ座標 ｺﾏﾝﾄﾞ: DVIEW{ALL，[Enter]，CA，0，-50，D，40000， Z，40，X} ← CA はｶﾒﾗｱﾝｸﾞﾙを意味し，これに続く数 値の 0 および-50 は，それぞれ XY 平面からの角度（0 度），XY 平面の X 軸からの角度（-50 度）である．D はｶﾒﾗから目標までの距離で 40000mm＝40m，Z はｶﾒﾗの ｽﾞｰﾑﾚﾝｽﾞ長で，40mm を意味する． 問5.4 例題 5.2 でﾀﾞｲﾅﾐｯｸﾋﾞｭｰ（DVIEW ｺﾏﾝﾄﾞ）のﾊﾟﾗﾒｰ ﾀｰを変化させてﾊﾟｰｽの変化を調べてみよ． 問5.5 階段の側面を作成して，中が透けて見えなくせ よ（ 3DPOLY ｺﾏﾝﾄﾞ，REGION ｺﾏﾝﾄﾞを使う）． ﾌｧｲﾙの提出：[ﾚｲｱｳﾄ 1]ﾀﾌﾞをｸﾘｯｸし，ﾍﾟｰﾊﾟｰ空間にして 欄外右下に学籍番号と氏名を記入したもの． [common]→[arch]→[report]へ drag＆drop ﾌｧｲﾙ名の例:「cad06168875kinkihanako0613.dwg」
解 ﾜｰｸｽﾍﾟｰｽ：[AutoCAD ｸﾗｼｯｸ] ①初期設定 [図面を開く]→[3D-CORBUSIER（前回のファイル）] [ﾓﾃﾞﾙ]ﾀﾌﾞをｸﾘｯｸし，[表示]→[3D ﾋﾞｭｰ(3)]→[南東等角図] [表示]→[表示ｽﾀｲﾙ]→[2D ﾜｲﾔｰﾌﾚｰﾑ] 画層[waku]（紫;ｲﾝﾃﾞｯｸｽｶﾗｰ 6）を新規作成し，現在の画層にする． ｺﾏﾝﾄﾞ: SAVEAS{3D-DOMINO｝ [ﾚｲｱｳﾄ 2]ﾀﾌﾞをｸﾘｯｸする．([ﾍﾟｰｼﾞ設定管理] ﾀﾞｲｱﾛｸﾞﾎﾞｯｸｽが現れ ない場合は，ﾀﾌﾞを右ｸﾘｯｸし，ﾒﾆｭｰから[ﾍﾟｰｼﾞ設定管理]を選択する．) [新規作成]→[ﾍﾟｰｼﾞ設定-ﾚｲｱｳﾄ 2]ﾀﾞｲｱﾛｸﾞﾎﾞｯｸｽの[ﾚｲｱｳﾄ設定]で 「ﾌﾟﾘﾝﾀ/ﾌﾟﾛｯﾀ」欄の名前を印刷させたいﾌﾟﾘﾝﾀに設定し，用紙サイ ズを「A4」にして[OK]をｸﾘｯｸする． 自動的に現れたﾚｲｱｳﾄは，ここでは使わないので消しておく． ｺﾏﾝﾄﾞ: ERASE｛図面枠（紫）を指示｝ ｺﾏﾝﾄﾞ: UNITS｛精度を「0」(少数点以下なし)とする｝ 例題 5.3 下図ように例題 5.2 の 3D ﾓﾃﾞﾙを透視図・平面図・南立面図・東立面図を同一画面にﾚｲｱｳﾄして，印刷せ よ．
ｺﾏﾝﾄﾞ: ZOOM｛A｝← 図面全体を表示. ②ﾋﾞｭｰﾎﾟｰﾄの作成 ｺﾏﾝﾄﾞ: MVIEW{4, (10,190)，(277,10)}← 4 つのﾋﾞｭｰﾎﾟｰﾄを 作成することによって，それぞれの中にﾓﾃﾞﾙ空間の図形が 投影される． ｽﾃｰﾀｽﾊﾞｰの[ﾍﾟｰﾊﾟｰ]の部分をﾀﾞﾌﾞﾙｸﾘｯｸする．表示が [ﾓ ﾃﾞﾙ]に変わると同時に，どれか 1 つのﾋﾞｭｰﾎﾟｰﾄの枠が太く なる．このﾋﾞｭｰﾎﾟｰﾄはｱｸﾃｨﾌﾞであるという．任意のﾋﾞｭｰﾎﾟｰ ﾄをｱｸﾃｨﾌﾞにするには，ﾏｳｽﾎﾟｲﾝﾀ を各々の領域に移動さ せてｸﾘｯｸすればよい． ③透視図の作成 右上のﾋﾞｭｰﾎﾟｰﾄをｱｸﾃｨﾌﾞにする． ｺﾏﾝﾄﾞ: DVIEW{ALL，[Enter]，CA，0，-50，D，30000，Z， 40，h，X} ← パース(2 点透視図)の描画 ｺﾏﾝﾄﾞ: UCSICON{OF} ← UCS ｱｲｺﾝを非表示にする(以下適 宜使用する)． [表示]→[全再作図] ← 各ﾋﾞｭｰﾎﾟｰﾄに物体を再作図する． 透視図が中央からずれる場合は，[ﾘｱﾙﾀｲﾑ画面移動]によっ て中央に移動させる． ④平面図の作成 左上のﾋﾞｭｰﾎﾟｰﾄをｱｸﾃｨﾌﾞにする． ｺﾏﾝﾄﾞ: UCS｛W｝ ← ﾜｰﾙﾄﾞ座標系にする． ｺﾏﾝﾄﾞ: PLAN｛[Enter]｝ ← 平面図に設定する． ｺﾏﾝﾄﾞ: DIMSTYLE{寸法ｽﾀｲﾙを設定する（各図参照）} ｺﾏﾝﾄﾞ: OSNAP{端点，中点，交点，垂線にﾁｪｯｸﾏｰｸを入れる} 寸法を描くために，画層[sunpo1]（赤）を新規作成し， これを現在の画層にする．次に，各部分の寸法値・寸法線 を記入していく（DIMLINEAR ｺﾏﾝﾄﾞ；前出の平面図の寸法を 参照）．
⑤南立面図（正面図）の作成 左下のﾋﾞｭｰﾎﾟｰﾄをｱｸﾃｨﾌﾞにする．南立面図（正面図）の寸法を記入す るために，画層[sunpo2]（赤）を新規作成し，これを現在の画層にする． 平面図のための寸法が 3 次元空間に記入されているので，このﾋﾞｭｰﾎﾟｰﾄ では画層[sunpo1]をﾌﾘｰｽﾞする．[画層ｺﾝﾄﾛｰﾙ]ﾎﾞｯｸｽで，[sunpo1]の[現在 のﾋﾞｭｰﾎﾟｰﾄでﾌﾘｰｽﾞまたはﾌﾘｰｽﾞ解除]ﾎﾞﾀﾝをｸﾘｯｸすると黄色から灰色に 変わり，ﾋﾞｭｰﾎﾟｰﾄ内の寸法線などは表示しなくなる．他の ﾋﾞｭｰﾎﾟｰﾄでは表示されたままである． ｺﾏﾝﾄﾞ: UCS{3，OSNAP ﾓｰﾄﾞで床の正面の端部 3 点を利用し て正面図に対するﾕｰｻﾞｰ座標を作成する} ｺﾏﾝﾄﾞ: UCS{S，front} ← 正面図に対するﾕｰｻﾞｰ座標の名 前(front)を登録する． ｺﾏﾝﾄﾞ: PLAN｛[Enter]｝ ← 南立面図（正面図）に設定す る（ﾕｰｻﾞｰ座標 front に対する PLAN すなわち，平面図とい う意味で，ﾜｰﾙﾄﾞ座標では正面図に相当する）． 平面図と同様に前出の図面を参照して，各部分の寸法値 ・寸法線を記入していく（DIMLINEAR ｺﾏﾝﾄﾞ）． ⑥東立面図（側面図）の作成 右下のﾋﾞｭｰﾎﾟｰﾄをｱｸﾃｨﾌﾞにする．東立面図（側面図）の寸法を記入するために，画層[sunpo3]（赤）を新規作成し， これを現在の画層にする．平面図および正面図のための寸法が 3 次元空間に記入されているので，このﾋﾞｭｰﾎﾟｰﾄでは 画層[sunpo1]および[sunpo2]をﾌﾘｰｽﾞする． ｺﾏﾝﾄﾞ: UCS{R，rhs} ← 前回の例題演習時に登録した東立面図（右側面）に対するﾕｰｻﾞｰ座標(rhs)が呼び出される． ｺﾏﾝﾄﾞ: PLAN｛[Enter]｝ ← 東立面図（側面図）に設定する． 平面図・南立面図と同様に前出の図面を参照して，各部分の寸法値・寸法線を記入していく（DIMLINEAR ｺﾏﾝﾄﾞ）． なお，画層[sunpo2]および画層[sunpo3]を順次作成していったので，左上のﾋﾞｭｰﾎﾟｰﾄでは画層[sunpo2]および画層 [sunpo3]をﾌﾘｰｽﾞし，さらに左下のﾋﾞｭｰﾎﾟｰﾄでは画層[sunpo3]をﾌﾘｰｽﾞしておく． ⑦図面の調整 各ﾋﾞｭｰﾎﾟｰﾄの縮尺を正確にするために，[ﾋﾞｭｰﾎﾟｰﾄ]ﾂｰﾙﾊﾞｰ（標準ﾂｰﾙﾊﾞｰ上で右ｸﾘｯｸしてでてくるﾒﾆｭｰから，[ﾋﾞｭｰﾎﾟ ｰﾄ]を選択する）で，尺度を指定する（1:150）． 右上のﾋﾞｭｰﾎﾟｰﾄ（透視図）は平面図・正面図および側面図のための寸法が 3 次元に記入されているので，このﾋﾞｭｰ ﾎﾟｰﾄをｱｸﾃｨﾌﾞにして，画層[sunpo1]，[sunpo2]および[sunpo3]をﾌﾘｰｽﾞしておく． ⑧図面名の作成（画層[0]） 現在の画層を[0]にするとともに，ｽﾃｰﾀｽﾊﾞｰの[ﾓﾃﾞﾙ]の部分をﾀﾞﾌﾞﾙｸﾘｯｸする．表示が[ﾍﾟｰﾊﾟｰ]に変わる． ｺﾏﾝﾄﾞ: DDSTYLE{ﾋﾞｯｸﾞﾌｫﾝﾄを参照して適用しておく(ﾌｫﾝﾄﾌｧｲﾙは@ﾏｰｸのないものを選択すること)} ｺﾏﾝﾄﾞ: TEXT{各図面の下部を指示，3，[Enter]，南立面図または平面図または東立面図または透視図と記入，[Enter]， [Enter]}
文字の位置は，記入した後に MOVE ｺﾏﾝﾄﾞで適切な位置に移動すればよい． 次に，図面枠および表題として問 3.2 の「A4枠.dwg」あるいは例題１の「A4-10.dwg」（尺度を 0.1 倍する）を利 用して DDINSERT（ﾌﾞﾛｯｸ挿入）する．このとき，[属性編集] ﾀﾞｲｱﾛｸﾞﾎﾞｯｸｽで文字を記入する．もし，そのまま取り込 んだ場合には，挿入したﾌﾞﾛｯｸ図形を指示して EXPLODE（分解）した後，表題欄の日付等を修正する（完成例を参照）． 最後に，東立面図と表題が重ならないように[ﾘｱﾙﾀｲﾑ画面移動] を使って，東立面図を移動させる． ⑧印刷 これで完成であるが，印刷に際して以下の 2 点を注意しよう． 第１は，ﾋﾞｭｰﾎﾟｰﾄ枠の線を印刷させたくない場合の処理方法である．これには 2 通りの方法がある.すなわち，①画 層[waku]を非表示にする，あるいは ②ｺﾏﾝﾄﾞ: PROPERTIES｛ﾋﾞｭｰﾎﾟｰﾄ枠を指示，[ﾌﾟﾛﾊﾟﾃｨ]ﾀﾞｲｱﾛｸﾞﾎﾞｯｸｽで[画層]の 下三角ﾎﾞﾀﾝをｸﾘｯｸする，[DEFPOINTS]を選択する｝のようにする． 画層の[DEFPOINTS]は，寸法線等を記入したときにｼｽﾃﾑによって自動的に作られるもので，その画層に描かれた図 形等は画面には表示されるけれども印刷されないものである． したがって，印刷させるべき図形を[DEFPOINTS]の画層に無意識に描いてしまうと，印刷できないことに困惑する ことになるので注意を要する． 第 2 に陰線処理の出力（印刷時）の仕方である。陰線処理をさせた印刷結果を得るには， ①ｺﾏﾝﾄﾞ: MVIEW{H，ON，陰線処理させたいﾋﾞｭｰﾎﾟｰﾄの枠を指示}，あるいは ②陰線処理させたいﾋﾞｭｰﾎﾟｰﾄの枠を指 示して，右ｸﾘｯｸをしたときにでてくる[ｼｪｰﾃﾞｨﾝｸﾞ印刷]で[隠線処理]にﾁｪｯｸをしておく．ただし，AutoCAD2007 では， ﾚｲｱｳﾄ画面上で隠線処理してあれば，表示どおりに隠線処理された印刷結果が得られるようである． さて，最後に[印刷ﾌﾟﾚﾋﾞｭｰ]でよく確認して印刷をする． 問5.6 図のような 3D ﾓﾃﾞﾙを作成せよ（立面のデザインは任意）．次に，DVIEW ｺﾏﾝﾄﾞによって，2 点透視図（ﾊﾟｰｽ） を描画せよ．さらに，[ﾚｲｱｳﾄ画面]にﾊﾟｰｽ，平面図，正面図および側面図を 4 つのﾋﾞｭｰﾎﾟｰﾄに表示させて印刷 せよ．寸法：6000×10000×9000～6000[mm] 3D ﾓﾃﾞﾙと 2 点透視図（ﾊﾟｰｽ）例
