※ 当ガイドにある記載事項は、予告無しに変更になる場合がございます。
ソリッドワークス・ジャパン株式会社
[email protected]

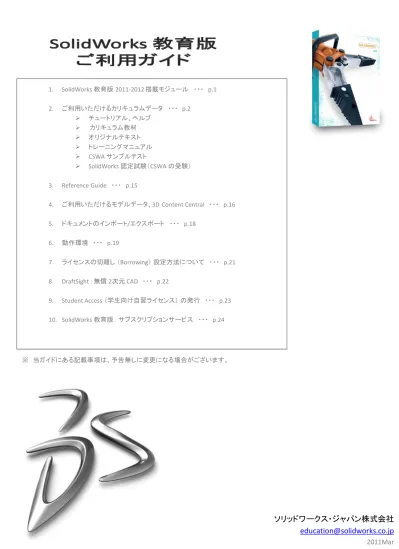

1. SolidWorks 教育版 2011‐2012 搭載モジュール ・・・ p.1 2. ご利用いただけるカリキュラムデータ ・・・ p.2 Ø チュートリアル、ヘルプ Ø カリキュラム教材 Ø オリジナルテキスト Ø トレーニングマニュアル Ø CSWA サンプルテスト Ø SolidWorks 認定試験（CSWA の受験） 3. Reference Guide ・・・ p.15 4. ご利用いただけるモデルデータ、3D Content Central ・・・ p.16 5. ドキュメントのインポート/エクスポート ・・・ p.18 6. 動作環境 ・・・ p.19 7. ライセンスの切離し （Borrowing） 設定方法について ・・・ p.21 8. DraftSight : 無償 2次元 CAD ・・・ p.22 9. Student Access （学生向け自習ライセンス） の発行 ・・・ p.23 10. SolidWorks 教育版 サブスクリプションサービス ・・・ p.243次元CAD/ 製図/コミュニケーション 部品 （ソリッド・サーフェス）モデリング CADソフトウェア基本機能 ✔ ✔ アセンブリモデリング （大規模アセンブリ含む） ✔ ✔ 2D 図面 （部品図・アセンブリ図・分解図） ✔ ✔ 3Dアノテーション ✔ ✔ 板金・溶接・モールド ✔ ✔ 干渉チェック （静的干渉/ 動的干渉) ✔ ✔ データ変換 ✔ ✔ リアリスティック・リアルタイム表示 ✔ ✔ アニメーション ✔ ✔ ベーシック モーション ✔ ✔
デザインコミュニケーション SolidWorks eDrawings Professional ✔ ✔
フィーチャー認識 FeatureWorks ✔ ✔ 標準部品ライブラリ SolidWorks Toolbox ✔ ✔ フォトリアリスティックレンダリング PhotoView360 ✔ ✔ 設計標準チェック SolidWorks Design Checker ✔ ✔ 生産性向上ツール SolidWorks Utilities ✔ ✔ タスクスケジューラー SolidWorks タスクスケジューラー ✔ ✔ 簡易CAD データ管理 SolidWorks Workgroup PDM ✔ ✔ スキャンデータの利用 ScanTo3D ✔ ✔ ルーティング （配管・ハーネス・チューブ） SolidWorks Routing ✔ ✔ 電気系CADと機械系CAD の連携 CircuitWorks ✔ ✔ 設計検証機能 公差スタックアップ解析 TolAnalyst ✔ ✔
部品の簡易静解析 （ソリッド要素・パートのみ） SolidWorks Simulation Xpress ✔ ✔
流体簡易シミュレーション （内部流れのみ） SolidWorks FloXpress ✔ ✔
持続可能性の簡易検証 （部品のみ） SolidWorks Sustainability Xpress ✔ ✔
線形静解析 （ビーム・シェル・ソリッド要素サポート、 アセンブリのサポート） SolidWorks Simulation ✔ ✔ モーションシミュレーション SolidWorks Motion ✔ ✔ イベントベースのモーションシミュレーション SolidWorks Simulation Professional 拡張機能 SolidWorks Simulation Premium 拡張機能 ✔ ✔ 解析結果形状のエキスポート ✔ ✔ 伝熱解析 （定常・非定常） ✔ ✔ 固有振動解析・座屈解析 ✔ ✔ 形状最適化・落下試験・疲労解析 ✔ ✔ 線形動解析 （時刻歴応答・調和振動・不規則振動） ✔ ✔ 非線形解析 （大変位・非線形接触・非線形材料） ✔ ✔ 積層材解析 （線形・固有値・座屈解析） ✔ ✔ 熱流体解析 SolidWorks Flow Simulation ✔ ✔ 持続可能性検証 持続可能性検証、代替材料検索、レポート出力 SolidWorks Sustainabillity ✔ 製品ドキュメント作成 テクニカルイラスト・3Dアニメーション作成 3 次元CADデータインポート カリキュラムツール チュートリアル ✔ カリキュラム教材 （教師・学生用ガイド） ✔ オリジナルテキスト ✔ トレーニングマニュアル 別途有償 SolidWorks 認定技術プログラム CSWA ; Certified SolidWorks Associate サブスクリプションサービス加入中は、無償で実施可能
•
SolidWorks 起動後、ツールからアドインチェックをし、ご利用いただけます。
•
スタートアップ時に自動的に指定のモジュールを立ち上げる場合は、
右側のボックスにチェックを入れてください。
SolidWorks 教育版 2010‐2011 Student Access 2010‐2011•
SolidWorks 教育版 2010‐2011 では、以下のカリキュラムツールをご利用いただけます。
チュートリアル ヘルプカリキュラム
教材
オリジナル
テキスト
トレーニング
マニュアル
CSWA
サンプルテストSolidWorks
認定試験
CSWA 受験 !
チュートリアル ヘルプSolidWorks
SolidWorks ヘルプから参照、印刷が可能
無償
Simulation
ツール → アドインチェック後、SolidWorks ヘルプから参照、印刷が可能
無償
•
SolidWorks 2009 からチュートリアルにビデオが加わりました。（一部）
をクリックすると詳細の操作方法を AVI でご覧いただけます。
•
チュートリアルは、SolidWorks 全製品にバンドルされています。
•
“SolidWorks ヘルプ” からキーワード検索が可能です。
•
“新規機能” からは、最新ツールの機能ガイドと操作方法を PDF 版でご覧いただけます。
無償 無償 ＊一部条件あり 無償 有償 無償 ＊一部条件あり 無償 ＊一部条件あり1
2
3
4
5
6
1
SolidWorks カテゴリ別チュートリアル はじめに • SolidWorks の概要 • Auto CAD と SolidWorks • レッスン1 – 部品 • レッスン2 – アセンブリ • レッスン3 – 図面 モデルの構造 • 3D スケッチ • 平面を利用した3D スケッチ • デザインの応用 • アセンブリ合致 • フィレット • インポート/エクスポート • ロフト • パターンフィーチャー • 回転フィーチャーとスイープフィーチャー モデルを使った作業 • 図面の応用 • アセンブリモーション • eDrawings • PhotoWorks 特別な種類のモデル • ブロック • モール度設計 • モール度設計– 応用 • マルチボディ部品 • ルーティング– 電気 • ルーティング– 配管とチューブ • 板金 • サーフェス • 溶接 生産性の強化 • SolidWorks のユーザー定義化 • Design Checker • 設計テーブル • DimXpert チュートリアル • DriveWorksXpress • FeatureWorks • SolidWorks Workgroup PDM • スマート構成部品 • SolidWorks API • SolidWorks Utilities • TolAnalyst チュートリアル • Toolbox 設計解析 • アセンブリモーション • SolidWorks Motion • SolidWorks SimulationXpress • SolidWorks FloXpress 全ての SolidWorks チュートリアルセット（1） • SolidWorks の概要 • 3D スケッチ • 平面を利用した3D スケッチ • レッスン１‐ 部品 • レッスン2 ‐ アセンブリ • レッスン3 ‐ 図面 • デザインの応用 • 図面の応用 • アニメーション • アセンブリ合致 • AutoCAD と SolidWorks • ブロック • SolidWorks のユーザー定義化 • Design Checker • 設計テーブル • DimXpert チュートリアル • DriveWorksXpress • FeatureWorks • フィレット • インポート/エクスポート • ロフト 全ての SolidWorks チュートリアルセット（2） • モールド設計 • モールド製品設計‐ 応用 • マルチボディ部品 • パターン フィーチャー • PhotoWorks • 回転フィーチャーとスイープ フィーチャー • ルーティング‐ 電気 • ルーティング‐ 配管とチューブ • 板金 • スマート構成部品 • SolidWorks API チュートリアル • SolidWorks eDrawings • SolidWorks FloXpress • SolidWorks Motion • SolidWorks SimulationXpress • SolidWorks Utilities • SolidWorks Workgroup PDM • サーフェス • TolAnalyst チュートリアル • Toolbox • 溶接 • モールド設計 新規チュートリアル • ユーザーインターフェース • アセンブリ • コンフィギュレーション • 図面と詳細設定 • モーションスタディ • 部品とフィーチャー • Routing • ノブのデザイン スタディ • 板金フィーチャー • Sustainability の概要
SolidWorks 業界別チュートリアル CSWP/CSWA の準備 • レッスン 1 – 部品 • レッスン 2 – アセンブリ • レッスン 3 – 図面 • 3D スケッチ • アセンブリ合致 • SolidWorks SimulationXpress • フィレット • ロフト • マルチボディ部品 • パターンフィーチャー • 回転フィーチャーとスイープフィーチャー • 板金 機械設計 • はじめに • モデルの構築 • モデルを使った作業 • アニメーション • SolidWorks Motion • SolidWorks SimulationXpress • 設計テーブル • FeatureWorks • マルチボディ部品 • SolidWorks Workgroup PDM • 板金 • スマート構成部品 • SolidWorks API • SolidWorks Utilities • Toolbox • 溶接 コンシューマ製品設計 • はじめに • モデルの構築 • モデルを使った作業 • アニメーション • SolidWorks SimulationXpress • 設計テーブル • モールド設計 – 応用 • マルチボディ部品 • SolidWorks API • SolidWorks Utilities • サーフェス • Toolbox モールド設計 • はじめに • モデルの構築 • モデルを使った作業 • アニメーション • SolidWorks SimulationXpress • 設計テーブル • FeatureWorks • モールド設計 • モールド製品設計 – 応用 • マルチボディ部品 • SolidWorks Workgroup PDM • 板金 • スマート構成部品 • SolidWorks API • SolidWorks Utilities • サーフェス • Toolbox
Simulation レッスン 静解析 • 部品の解析 • アセンブリの解析 • ソリッドとシェルの混在 • 不等分圧力 • 微小変形接触解析 • 大変位接触解析 • シュリンク接合 • リモート荷重 • 傾向トラッカー（Premium） • 板金部品の解析 • ソリッド ジオメトリからサーフェス ジオメトリを作成 • 薄いソリッドボディを板金とサーフェス ボディへ変換 • 複合シェル（Premium） • 対称拘束条件 • SolidWorks Motion からの荷重インポート • SolidWorks Flow Simulation からの圧力インポート • アダプティブ法 • 高度なデザインシナリオ • ベアリング荷重 • ピン結合 • ボルト結合 • スポット溶接結合 • 結合の解析評価 • 混合メッシュを使用したアセンブリの解析評価 • トラス構造 • 梁図 固有値、座屈、熱伝導 • 固有値解析 • ピン、および 弾性サポート結合 • 座屈解析 • 熱伝導解析 • 熱応力解析 • サーモスタット • 輻射 • 抵触熱抵抗 落下試験、圧力容器デザイン • 落下試験 – アルミニウム棒 • 圧力容器デザイン • 落下試験 – 結合していない部品 • 落下試験 – コンピュータ ハードディスク 非線形解析 • プレートの幾何学的非線形解析 • リング状にシートを丸め加工 • Cクランプの弾塑性解析 • 円筒面シートのスナップスルー/スナップバック • バイブ ホルダーの非線形接触解析 • O リングの非線形接触解析 • クリップアセンブリの非線形解析 • ニチノール材料モデルによる 歯科矯正術用の ワイヤのシミュレーション 疲労解析 • リンク部品の疲労解析 • 乗用玩具の疲労解析 • ランディングギアの疲労解析 線形動解析 • バスケットボール リムの時刻歴解析 • 2つの梁の調和解析 • 回路基板の不規則振動解析 デザインスタディレッスン • パラメータと評価デザイン • 高価な評価デザインスタディ • 非定常熱応力解析 • 形状最適化
Fishing Reel Image courtesy of L'ecole Etienne
Simulation 検証例題 静解析 • 単純支持の矩形板 • 片持ち梁のたわみ • 円筒形梁の先端における変位 • 円筒形シェル ルーフ • 箱型梁のねじり • 最大のたわみで横せん断の影響 • 片持ち梁の反力、及び 変位 • T型断面梁のねじれ • 中心に穴のある円形版の曲げ • 集中荷重を受ける円形板 • 隔壁のある円筒部材 • 等分布荷重を受ける固定正方形板 • 2次元構造物の熱応力解析 • 水平荷重をかけた固定フレーム • 強制変位を受ける両端固定梁 • 固体梁のねじり • 3次元構造物の熱応力解析 • 回転する剛体ディスク • 荷重を受けるテーバー付き断面を持つ梁 • 片持ち梁の曲げ • 回転剛性のあるピン • 等分布荷重を受けた梁の変位 • せん断応力を受ける中空円筒 • 重力による片持ち梁の変形 • 遠心力を受ける円錐形容器 • 鋼鉄棒における引張り応力 • 薄板圧力容器内のフープ応力 • 垂直荷重下の空間トラス 固有値解析 • 三角翼の固有振動数 • 単純支持版の板の固有値解析 • 固定された円形版の固有値解析 • 円筒薄肉シェルの振動数 • 固定されたクサビの振動 • 単純支持の矩形板 • 型持ち梁の固有値 • 2つの質量とバネからなる系の固有値振動数 • フレーム構造物の固有値解析 • 単純支持梁の固有値解析 • 集中質量を持つ片持ち梁の振動数 • 軸方向荷重を受ける棒の横振動 • 片持ち梁の固有振動数 • リングの固有振動数 • 集中質量を持つ細い梁の固有値 • 様々な支持条件で梁の固有振動数 座屈解析 • フレームの座屈 • ¼ リングのラジアル荷重に対する座屈 • 片持ち梁の座屈解析 • 複合円筒パネルの座屈 • 軸力を受けた棒の座屈 • 断面形状の異なる柱の座屈 • 様々な支持条件での柱の座屈 熱伝導解析 • 四角形板の定常熱伝導 • 直交異方性における定常熱流 • 長い円筒における非定常熱伝導 • 位相変化する熱伝導解析 • 周囲の空気と輻射で熱交換する厚板の温度分布 • 発熱する伝染の定常熱伝導解析 • 一定厚さのスラプ板の非定常熱伝導 • 冷却フィンの熱伝導 • 温度依存熱伝導率を考慮した熱伝導 • 棒の輻射 • 面－面輻射 非線形解析 • 垂直荷重が設定された単純支持矩形板 • 単純支持円形板の大変位解析 • 固定された正方形平板の大変形 • 熱応力の解析 – 温度依存材料特性 • 2つの立方体の接触 • 非線形弾性片持ち梁の変形 • 集中荷重が設定された円筒形シェルの大変位応答 • ニチノール ワイヤの 3点曲げ • 粘弾性のスラブ板における非定常熱伝導 • 2つの板の間で圧縮された円筒ゴムの接触解析 • 単純支持板の座屈、及び 座屈後の挙動 • 等分布圧力が設定された円筒形シェルの大変位応答 • 一定軸方向荷重が設定された粘弾性棒 • 等分布圧力荷重が設定された弾塑性板 • 片持ち梁の大変位静解析 • 細長いフーチングの耐荷力 • 片持ち梁のクリープ解析 • 片持ち梁の大変位動的応答 • 圧力下における超弾性板の曲げと屈曲 線形動解析 • 急激なステップ荷重をうける単純支持薄板 • 調和荷重を受ける単純支持薄板 • 周期荷重を受ける単純支持薄板 • ランダム荷重を受ける単純支持薄板 • 急激なステップ荷重をうける単純支持厚板 • 調和荷重を受ける単純支持厚板 • 周期荷重を受ける単純支持厚板 • ランダム荷重を受ける単純支持厚板
カリキュラム
教材
教師用ガイド
Instructor’s Guide
Customer Portal よりダウンロード可能
https://customercenter.solidworks.com
サブスクリプションサービスの
ご加入が必要です。
※ サブスクリプションサービスは、
購入初年度（1年分）が無償で提供されます。
• Customer Portal にログインする場合は、事前にアカウントの取得が必要となります。 Ø SolidWorks Customer Portal ご利用ガイド https://www.solidworks.co.jp/documents/cpguide.pdf • カリキュラムデータは、Customer Portal ログイン ＞ Download ＞ Educator Resources より取得して下さい。
学生用
Student Workbook
SolidWorks ヘルプから参照、印刷や
データのコピー、保存が可能
インターネットへの接続が必要です。
※
サブスクリプションサービスは、SolidWorks 教育版の購入初年度（1年分）は無償で付いています。
※
英語、日本語以外に他 8ヶ国語のカリキュラムデータ（一部）もございます
Exploded Gearbox designed by high school student
at Liberal Arts and Science Academy of Austin (LASA)
2
ENG JPN
EDU Curriculum Introduction
✔
SolidWorks 教師用、及び学生ガイド
SolidWorks Teacher Guide
授業用の PPT 付き
Instructor Guide
✔
✔
Teacher SolidWorks files
✔
Student Workbook
✔
✔
Student SolidWorks files
✔
SolidWorks教師用ガイドは設計および開発の基本を教育するための教材 SolidWorksオンライン チュートリアルに対応した11種類のレッスンが含まれています。 印刷にも対応したこの 500ページの教材には、 レッスンの計画、PowerPoint プレゼンテーション、学習目標、用語、 学生用テストの回答などが含まれています。 また、実際の設計について学生の想像力を刺激する練習問題も用意されています。 対応する SolidWorks学生用ガイドには、演習問題とテストが含まれています。 Lesson 1: インターフェースを使用する Lesson 2: 基本操作 Lesson 3: クイックスタート －40分 Lesson 4: アセンブリの基本 Lesson 5: Toolboxの基本 Lesson 6: 図面作成の基本 Lesson 7: eDrawingsの基本 Lesson 8: 設計テーブル Lesson 9: 回転フィーチャーとスイープフィーチャー Lesson 10: ロフト フィーチャー Lesson 11: レンダリングとアニメーション Lesson 12: SolidWorks SimulationXpress 用語集 付録 : SolidWorks Certified Associate プログラムSolidWorks Simulation 教師用、
及び学生ガイド
Simulation Educator Guide
Instructor Guide
✔
✔
Student Workbook
✔
✔
Examples
✔
SolidWorks Simulation ガイドには、応力解析の原理について 教育するための教材が含まれています。 SolidWorks に完全に統合された解析機能は製品の開発に必要不可欠です。 印刷にも対応したこの教材にはレッスンの計画、PowerPointプレゼンテーション、 学習目標、用語、学生用テストの回答などが含まれています。 対応するSolidWorks Simulation 学生用ガイドには、演習問題とテストが含まれます。 SolidWorksツールは試作品が実際の使用環境で動作する様子をシミュレートし、 設計がどの程度、安全、効率的、経済的なのかという質問に対する答えを提供します。 SolidWorks Flow Simulation 教師用、 及び学生ガイド Flow Simulation Educator GuideInstructor Guide
✔
✔
Student Workbook
✔
✔
Examples
✔
SolidWorks Flow SimulationはSolidWorksでモデル化された3Dオブジェクトの 外部流れまたは内部流れの様々な特性を予測するための解析ツールで、 水流、気流の動的な問題点を解決することができます。ENG JPN
SolidWorks Motion 教師用、
及び学生ガイド
Simulation Motion Educator Guide
Instructor Guide
✔
✔
Student Workbook
✔
✔
Examples
✔
Introduction to Motion Analysis with SolidWorks Motionでは、 仮想シミュレーションを通して動的および運動力学理論を適用する例題を StepbyStep で紹介します。Structural Bridge プロジェクト
Bridge Design Project
Project Workbook
✔
✔
SolidWorks files
✔
Bridge設計プロジェクトは、トラス構造の木製の橋を構築する手法について 学ぶものです。 学生はSolidWorks Simulationを使って、橋に加わる様々な荷重条件を解析します。 クラスルーム キットを含むオプションの実習用教材は Pitsco, Inc.より 提供されています。SAE® Design and Analysis Project
with SolidWorks® Software
Project Workbook
✔
－
SolidWorks files
✔
ブレーキキャリパ装置を題材に設計検証を行います。 Lesson 1: Introduction Lesson 2: Using Assemblies Lesson 3: Creating a Weldment Lesson 4: Using Molds and Surfaces Lesson 5: Brake Rotor Analysis Lesson 6: Frame Analysis Lesson 7: Intake AnalysisCO2 Car プロジェクト
CO2 Car Design Project
Project Workbook
✔
－
SolidWorks files
✔
このプロジェクトでは CO2 を動力とする自動車を開発します。 SolidWorks を使ったボディの設計から SolidWorks Flow Simulation を使った 空力解析までステップを追って紹介します。 学生の皆さんは、ボディ設計を変更して空気 抵抗の低減を行うことができます。 また、製造用の図面作成プロセスも学びます。 クラスルームキットを含むオプションの実習用教材は Pitsco, Inc.より提供されています。ENG JPN
F1 in Schools™ レーシングカー
設計プロジェクト
F1 in Schools Design Project
Project Workbook
✔
✔
SolidWorks files
✔
3次元モデリング、製造用図面、アニメーション 写実的レンダリング、荷重解析を F1 in Schools™レーシングカー設計プロジェクトで学びます。 学生の皆さんは様々な理論と基本的な設計原理を理解することができます。Mountain Board 設計プロジェクト
Mountain Board Design Project
Project workbook
✔
‐
SolidWorks files
✔
Mountain Board設計プロジェクトは、インタラクティブな設計プロジェクトを通じて、 目標と評価に基づいた学習を行うための教材です。 学生の皆さんはこのプロジェクトを通じて、繰り返し工程、設計アイデアの具体化、 製品の開発、性能改善のための解析、マーケティング用のビジュアライゼーションを 含む様々な実務を経験することができるでしょう。SolidWorks Hands‐on Test Drive
Project workbook
✔
✔
SolidWorks files
✔
Hands On Test Drive シリーズは、実際のプロジェクトで作業しながら SolidWorks の機能概要について素早く学習することのできる教材です。 SolidWorks Hands‐on Test Drive は、SeaBotix LDV® モデルを基にしたものです。 学生は SolidWorks 部品、アセンブリ、図面、SolidWorks SimulationXpress、 eDrawings® ファイル等をステップ-バイ-ステップで設計していくことが出来ます。 ※ 日本語版は、SolidWorks Customer Portal からダウンロード出来ません。SolidWorks 特約店宛てにご依頼くださいますようお願いいたします。
SolidWorks Simulation Hands‐on
Test Drive
Project workbook
✔
‐
SolidWorks files
✔
SolidWorks Simulation Hands On Test Drive では、温度分布、応力、落下試験、疲労、 最適化、モーション、及び 流体解析をステップ-バイ-ステップで 実証していくことが出来ます。ENG JPN
Trebuchet プロジェクト
Trebuchet Design Project
Project Workbook
✔
‐
SolidWorks files
✔
Trebuchet設計プロジェクトは、投石器を設計するための部品、アセンブリ、 図面の作り方を紹介した文書です。 SolidWorks SimulationXpress を使って学生は構造部材の材料と厚みを検討します。 数学と物理学の能力に基づく演習問題は、 代数学、幾何学、重量および重力についての知識を利用します。 オプションの実習用モデルは Gears Educational Systems, LLCより 提供されています。Robot Models
SolidWorks models for Lego®, VEX. PITSCO
Lego Mindstrom✔
－
VEXProtobot✔
－
PITSCO TETrix✔
－
この英語マニュアルのみのご提供ですが、 パーツ＆アセンブリデータをご利用いただけます。SolidWorks Technical/Vocational Tutorials
Tutorial Workbook✔
－
SolidWorks Tutorial 1 ‐ Axis SolidWorks Tutorial 2 ‐ PICTURE HOLDER SolidWorks Tutorial 3 ‐ MAGNETIC BLOCK SolidWorks Tutorial 4 ‐ CANDLESTICK SolidWorks Tutorial 5 ‐ TIC‐TAC‐TOE SolidWorks Tutorial 6 ‐ DRAWINGS OF THE TIC‐TAC‐TOE GAME SolidWorks Tutorial 7 ‐ GARDEN LIGHT SolidWorks Tutorial 8 ‐ Bearing Puller SolidWorks Tutorial 9 ‐ AXLE SUPPORT SolidWorks Tutorial 10 ‐ DRAWING OF THE AXLE SUPPORT SolidWorks Tutorial 11 ‐ Certified SolidWorks Associate (CSWA) SolidWorks Tutorial 12 ‐ CLAMPSolidWorks Sustainability
Project Workbook
✔
‐
SolidWorks files
✔
新たに搭載された SolidWorks Sutainability を用いて原材料抽出から製造、使用、廃棄まで 設計者に対し、設計が製品全体への環境影響をどのように変えるかを示します。
ENG JPN
Detailed Drawing Exercise
Drawing Exercise
✔
SolidWorks files
✔
三面図をよみ、3次元モデリングにする演習をとしてご利用いただけます。オリジナル
テキスト
JPNTORIMOTO ロボット
（SolidWorks 2010 にて作成）
テキスト
✔
無償
SolidWorks files
✔
無償
SolidWorks の基本機能を学びながら TORIMORO ロボットを作成します。 3Dモデリング、アセンブリ、分解図や図面の作成、 三面図から部品をモデリングする課題も付いています。ものづくりする為の機械製図
（SolidWorks 2009 にて作成）
テキスト
✔
無償
SolidWorks files
✔
無償
テキストにある設計の基本概念を参考にしながら ブロックを用いて基本的な操作を学びながらブロックーカーを作成します。 また、Steering Bracket の加工性を考慮しながら設計検証も実行します。データのご提供については
SolidWorks 教育版を導入いただいた SolidWorks 特約店宛にご依頼下さい。
3
トレーニング
マニュアル
SolidWorks
Simulation
3DVIA Composer
• SolidWorks Essentials
• SolidWorks Drawings
• Assembly Modeling
• Advanced Part Modeling
• Surface Modeling
• Mold Design Using SolidWorks
• Sheet Metal
• Weldments
• SolidWorks Routing
• SolidWorks File Management
• API Fundamentals
• SolidWorks Simulation
• SolidWorks Simulation Professional
• SolidWorks Motion
• SolidWorks Flow Simulation
• SolidWorks Simulation Premium: Nonlinear
• SolidWorks Simulation Premium: Dynamics
• 3DVIA Composer Essentials
• 3DVIA Composer Advanced
•
単冊でのご購入いただけます。
•
ご購入については、SolidWorks 教育版を導入いただいた SolidWorks 特約店宛に
ご依頼いただきますようお願い致します。
•
SolidWorks & Simulation 参考書籍は ソリッドワークス・ジャパン（株）ホームページを
ご参照ください。（ホーム > トレーニング＆サポート > SolidWorks関連書籍）
CSWA
サンプルテスト授業のゴール、資格取得を目指して
SolidWorks 認定技術プログラム （CSWA : Certified SolidWorks Associate） をご活用ください。
（試験の詳細は、p. をご参照ください。）
サンプルテスト
以下よりご利用いただけます。 • カリキュラム教材 ＞SolidWorks ＞ 付録 • ソリッドワークス・ジャパン（株）ホームページ ＞ 業界 ＞ 教育> 教職員の方々へ （SolidWorks 教育版） > CSWA 認定技術プログラムCSWA 試験対策本
“Official Certified SolidWorks Associate
“Official Certified SolidWorks Associate （
（CSWA
CSWA）
） Examination Guide
Examination Guide （
（Perfect
Perfect）
）”
”
• 著者 : David Planchard, Marie Planchard • ページ数 : 312 • ISBN : 978‐1585035335 • 出版社名 : Schroff Development Corp • SW Version : SolidWorks 2008, 2009, 2010 ※ 価格は各自ご確認ください。 ※ 英語版のみ
3
4
SolidWorks
認定試験
CSWA 受験 !
Dassault Systèmes SolidWorks Corporation では、
SolidWorks の機能やオプションの理解と操作ができ、実際の設計業務、開発分野で
SolidWorks を活用できるエキスパートであることを証明する認定プログラムを設けています。
•
認定プログラムは、全世界で展開されていますので
ご自身の能力を日本のみならず、全世界において証明可能。
•
SolidWorks の変化にとんだフィーチャーを使い、パラメトリック部品モデリングや移動可能なアセンブリを
設計する能力を試し、証明することが可能な試験。
•
教育機関では、学生向けのカリキュラムのゴール、資格取得として
企業では、各エンジニアの能力評価やスキルを高め、就職採用評価基準などに幅広く利用。
レベル
SolidWorks 認定試験名
受験対象者
初級試験
C
ertified
S
olid
W
orks
A
ssociate 認定試験
• CSWA : 部品、アセンブリの作成
教職員・学生向け
上級試験
C
ertified
S
olid
W
orks
P
rofessional 認定試験
• CSWP CORE : 部品、アセンブリの作成
企業ユーザー向け
上級専門試験
CSWP Advanced Specialist 認定試験
• CSWP FEA – 解析に特化した内容
• CSWP Surfacing – サーフェスモデリングに特化した内容
• CSWP Sheet Metal –板金に特化した内容
• CSWP Mold Tools –金型に特化した内容
• CSWP Weldments –溶接に特化した内容
上級者向け
最上級試験
C
ertified
S
olid
W
orks
E
xpert 認定試験
CSWP + CSWP‐Advanced
の中から 3つ以上の試験に
合格していること
それぞれのスキルレベルに応じて体系化され、構成されています。
難易度
（低）
（高）
5
CSWA : C
ertified
S
olid
W
orks
A
ssociate
認定試験 （教職員・学生向け）
質問数
X
ポイント
=
合計
基本的モデリング理論と作図理論
2
5
10
高度なモデリング理論と解析
2
5
10
部品のモデリング
1
30
30
高度な部品モデリングと解析
1
20
20
アセンブリモデリング
1
30
30
100
（合格ライン 70点）
SolidWorksがインストールされたPCからインターネットに接続の上、オンライン受験が可能。
試験場所、時間に制限されることなく受験いただけます。
SolidWorks
教育版を保有し、サブスクリプションサービスにご加入中の場合は、
SolidWorks
認定試験（通常
$99‐
）を無償にてトライアルいただくことが可能です。
（ ～
2011
年
12
月
31
日まで）
【ご利用手順】
手順については、以下のサイトにシリアルNo. をご入力の上、
ご確認くださいますようお願いいたします。
https://supportswj.solidworks.co.jp/subscription/Certification/index.html
【
SolidWorks
認定プログラムについてのお問合せ先】
[email protected]
University of South Australia
l
試験方法 : オンラインによる実技試験 （7問、3時間）
l
Version : SolidWorks 2006 以降
※ SolidWorks がインストールされ、且つ インターネットに接続された環境が必要
※ 2011年4月以降は SolidWorks 2007以上が必要になります。
l
費用
:
￥8,000‐
l
対応言語 : 10ヶ国語
（日本語、英語、ポルトガル語、中国語（簡体、繁体）、韓国語、フランス語、
イタリア語、ドイツ語、スペイン語） ）
goEDU http://www.solidworks.co.jp/sw/education/6433_JPN_HTML.htm SolidWorks 教育版のインストールガイド、及び 動作環境、最新 Version の What’s New を閲覧可能 SolidWorks Express 教育事例集 （現在作成中） 日本国内における企業、教育機関でのSolidWorks 導入事例をご紹介 SolidWorks 導入事例 • 海外 http://www.solidworks.com/sw/industries/successes/customer‐success‐stories.htm • 日本 http://www.solidworks.co.jp/sw/industries/successes/customer‐success‐stories.htm
Education Online Tour http://www.solidworks.com/edutour
米国における教育機関での SolidWorks 教育版導入後のカリキュラムや CSWA（SolidWorks 認定プログラム）の活用方法など
大学、短期大学、高等学校、中学校、職業訓練校の先生方が ビデオ形式でご紹介
LEARN SolidWorks * http://www.solidworks.com/pages/programs/learnsolidworks/
SolidWorks の基本操作をデモ形式でご紹介
LEARN SimulationXpress * http://www.simulationXpress.com
SimulationXpress の無償トレーニングツール Teacher’s Blog * http://blogs.solidworks.com/teacher/ SolidWorks 教育版を導入している先生方のブログサイト レジュメや授業での様子、テクニカルヒントを掲載。 SolidWorks Japan User’s Group http://www.swjug.gr.jp/ YouTube http://www.youtube.com CSWA の対策とヒントや学生フォーミュラ活動向けに フレーム設計、 Simulation の使用方法など、SolidWorks の操作方法を AVI で紹介 • Tips for Taking the CSWA Exam http://www.youtube.com/watch?v=6cAx0KCXSYo&feature=PlayList&p=E5C6B3135D7D277F&index=0 • FSAE & Formula Student http://www.youtube.com/view_play_list?p=38088C14E31FAF31 * は英語版となります。
Gearbox designed by high school student
at Liberal Arts and Science Academy of Austin (LASA)
カリキュラムデータ “SolidWorks” に保存されている
Introduction to Engineering Design ‐ Example Models, Case Studies and Images –
（Intro into Engineering design. final.pdf） の画像をクリックすると、
SolidWorks 社のホームページから 導入紹介の AVI をご覧いただいたり、
3D Content Central から パーツ＆アセンブリデータをダウンロードいただけます。
3D ContentCentral は、主要サプライヤが構築しているカタログサイトやユーザーが個別に
3Dコンテンツを提供しているユーザーライブラリに SolidWorks から直接アクセスできる機能を備えた
オンラインリソースです。
既製の構成部品の CAD ファイルのダウンロードやアップロードが可能です。
アクセス方法
1.
http://www.3dcontentcentral.com/
にアクセス
2.
ユーザー登録を行います。
* 印は全て記入してください。
Title, Skills, Interest （任意入力）は、登録後の “My Profile” として表記されます。
ユーザー登録後、以降は “Login” からアクセスします。
3.
Search にキーワードを入力
4.
“Download” をクリックします。
5.
ねじマークをクリックし、フォルダまたは、データをコピーの上、保存してください。
自身で作成したデータをアップロードする方法
1.
ログイン ＞ （サイト上部の） My profile ＞ Upload Content ＞ 青枠にドラッグ＆ドロップ
※ アセンブリデータをアップロードする場合は、パーツデータと共にフォルダ毎、ドラッグ＆ドロップしてください。
※ パーツ＆アセンブリ、及びファイル名は英語で登録してください。
2.
必要項目に入力の上、”Upload” し完了です。
• 他のアプリケーションからSolidWorksにファイルをインポートすることができます。 • 他のアプリケーションで使用するために、多数のフォーマットにSolidWorksドキュメントをエクスポートすることができます。 • 以下の一覧表は、使用可能なデータ変換方法を示しています。 ※ 様々なファイルタイプについてのヘルプのリンクは、SolidWorks ＞ ヘルプ から ファイルのインポートとエクスポート （Importing and Exporting Files） を参照してください。 部品 アセンブリ 図面 アプリケーション インポート エクスポート インポート エクスポート インポート エクスポート 3D XML ✔ ✔ ACIS ✔ ✔ ✔ ✔ Adobe Illustrator ✔ ✔ ✔ ✔ ✔ Adobe Photoshop ✔ ✔ ✔ ✔ ✔ ✔ Adobe Portable Document Format ✔ ✔ ✔ Autodesk Inventor ✔ ✔ CADKEY ✔ ✔ CATIA Graphics ✔ ✔ ✔ ✔ DXF/DWG ✔ ✔ ✔ DXF 3D ✔ ✔ SolidWorks eDrawings ✔ ✔ ✔ 高圧縮グラフィック ファイル ✔ ✔ HOOPS ✔ ✔ IDF 2.0, 3.0 (CircuitWorks Lite) ✔ IDF 2.0, 3.0, 4.0 (CircuitWorks) ✔ ✔ ✔ IGES ✔ ✔ ✔ ✔ JPEG ✔ ✔ ✔ Mechanical Desktop ✔ ✔ PADS (*.asc) ✔ Parasolid ✔ ✔ ✔ ✔ PDF ✔ ✔ ✔ Pro/ENGINEER ✔ ✔ ✔ ✔ Rhino ✔ ScanTo3D ✔ ✔ Solid Edge ✔ ✔ STEP ✔ ✔ ✔ ✔ STL ✔ ✔ ✔ ✔ TIFF ✔ ✔ ✔ ✔ ✔ U3D ✔ ✔ Unigraphics ✔ ✔ VDAFS ✔ ✔ Viewpoint ✔ ✔ VRML ✔ ✔ ✔ ✔ XPS ✔ ✔ ✔
•
SolidWorks 教育版 2010‐2011 から Windows 7 に対応しています。
•
ビデオカードを含む動作環境については、全て米国本社で検証を行なっております。
•
結果が表示されない場合は、米国本社でテストをしていない、
Tested （Not Recommended）で表示される場合は、テストはしたが、推奨をしていない結果の表示となります。
•
動作環境
https://supportswj.solidworks.co.jp/pages/services/systemrequirements.html
•
ビデオカード
http://www.solidworks.com/sw/support/videocardtesting.html
※
SolidWorks 教育版 2011‐2012 については、"SolidWorks 2011" を参照して下さい。
システムトラブルを即座に解決する為に “ SolidWorks Rx ” をご利用いただくことが可能です。
SolidWorks Rx ではグラフィックカード、メモリー、ディスク容量など、PC初期診断で明らかな問題を発見します。
1.
スタートメニュー → すべてのプログラム → SolidWorks → SolidWorks ツール → SolidWorks Rx
2.
「診断」 タブ最下部の 「SolidWorks を ソフトウェアOpenGLモードで起動するには」 をクリックし
SolidWorks を起動
→ 現象が再現されるかご確認ください。
3.
「診断」 タブ最下部の 「ツール/オプションの設定を回避してSolidWorksを起動するには」 をクリックし、
SolidWorks を起動
→ 現象が再現されるかご確認ください。
※
SolidWorks Rx 診断で問題が解決せず、下のFAQ にも問題回避方法がない場合は、
SolidWorks Rx 診断結果を SolidWorks ライセンスを ご購入いただいた特約店宛にお送りください。
SolidWorks Rx 診断結果
•
ネットワークライセンスでは 最大 30日間のライセンス切離し（貸出し）が可能 です。
•
貸出し期間は サーバ側でコントロールすることが出来、カリキュラムの作成や自習・課題にご活用いただけます。
1. Windows のスタート（Start）メニューからすべてのプログラム（All Programs）、SolidWorks <バージョン>、
SolidWorks ツール、SolidNetWork ライセンス アドミニストレータ をクリックします。
2. ライセンスを借りる(License Borrowing) タブでは:
a） 借りる期限（Borrow until）で日付を指定します。
b） SolidWorks Standard(※)を選び、借りる（Borrow）をクリックし、続いてはい（Yes）もクリックして確認します。 ※ アドイン製品を使用する場合は “SolidWorks Standard” と “SolidWorks Office Premium” を借りる必要があります。c） 更新（Refresh）をクリックし、期限切れ期日（Expire Date）列は、ライセンスの有効期限を示します。
3. OKをクリックします。
Flexlm オプションファイルの 「MAX_BORROW_HOURS」 を使用して
（ 0 ～ 30日間の間で） ライセンスの貸出し期間を設定することが可能です。
参照: SolidWorks SolidNetWork License Manager¥Docs¥flexuser¥chap5.htm
オプションファイルの作成方法
1. SolidWorks SolidNetWork License Manager/licenses のフォルダ直下に
「sw_d.opt」 というテキストファイルを作成し、下記のオプションを記述します。
2. オプションファイル内は大文字・小文字が区別されます。
3. オプションファイルを有効にするには、ライセンスサーバの停止・開始を行って下さい。
例） ライセンスの借用期限を30日より短く設定する場合
MAX_BORROW_HOURS solidworks 168
‐ 上記は SolidWorks を貸し出せる時間を 168時間 （ = 7日 x 24時間）に設定しています。
‐ solidworks は Feature 名を意味しており、solidworks、swofficepro 等ライセンス名（※１）を記述します。
‐ swofficepro も同様に期限を設定したい場合には、同様の記述を行います。
（※1） オプションファイルに記述する製品（SolidWorks、SolidWorksOfficePro）の記述は、
ライセンスファイルにあるライセンス名と同様にする必要があります。
製品名と対応するライセンス名は以下になります。
製品名
ライセンス名
SolidWorks Office Premium
swofficepremium
DWG
ファイル対応の無償の
2
次元
CAD
ソフトウエアです。
Windows ®/Mac®/Linux®
環境でご利用いただけます。
プロフェッショナルの
CAD
ユーザー、学生、教育関係者の
皆様に
DWG
ファイルの制作、編集、閲覧機能を提供する
新しい
2
次元
CAD
製品です。
ダウンロードはこちら
•
DraftSight
（無償版） は、スタンドアロン版となります。
•
DraftSight
（無償版） を授業でご利用いただくことが可能です。
• ネットワーク版でのご利用、技術サポートや
API
テクノロジの提供を希望する場合は、
教育機関向けの有償パッケージもご用意しています。
詳しくは、
[email protected]
宛てにお問い合わせください。
※ 英語版のインターフェースですが、日本語インストールも可能です。
従来のように 30日毎にネットワーク ライセンスの切離し/貸出し （Borrowing） 設定や
SolidWorks 学生版 を個人購入する必要は有りません。
SolidWorks 教育版に搭載されている SolidWorks 、及び Simulation の全モジュールが
ご利用いただけますので先生方のカリキュラム作成や学生の課題や自習利用として最大限にご活用いただけます。
自宅で Student Access を用いて課題、自習
・ 個人のパソコンにインストールが可能
・ 学外でも常に Solidworks のある環境
・ 先生方のカリキュラム作成としてご活用可能
• お持ちの教育版とは別に自習ライセンスを無償で発行致します。
• 発行本数を設定いただけます。（ SolidWorks 教育版 ≧ Student Access ライセンス数）
• 発行されるシリアルNo. は、1つのみでアクティベーション認証が可能なライセンス数が設定されます。
• SolidWorks 教育版 をネットワークライセンス（1Flexで）100ライセンス以上導入していること
• お申込み時にサブスクリプションサービスに加入中であること
（購入初年度のサブスクリプションサービス無償分も適用）
• 違法な使用履歴がないこと
• SolidWorks トレーニングパートナーで所有している SolidWorks 教育版は対象外です。
• 職業訓練校でご利用いただく場合は、1年以上のカリキュラムであることが必須です。
• 教育機関が実施する公開講座ではご利用いただけません。
• 発行される Student Access は SolidWorks 教育版 2011‐2012 Version です。
• Student Access からはカリキュラムデータを参照することは出来ません。
（インターネット接続された SolidWorks 教育版のヘルプから参照可能）
• 不正利用がないか、Student Access シリアルNo. がインターネット上に公開されていないか、
SolidWorks 社が定期的に検索します。
• 不正使用が発覚した場合は、Student Access のシリアルNo. は抹消され、以後の利用は禁止されます。
Student Access
ライセンス有効期限
2011/03/31
インストールメディア
SolidWorks 教育版と同一 （別途必要な場合は有償となります。）
※ お申し込みは SolidWorks 教育版を導入いただいた特約店宛にご依頼ください。
※ Student Access 2009‐2011、2010‐2011 （SolidWorks 教育版 2009‐2010、2010‐2011） での
ご利用希望の場合は、特約店宛にご相談ください。
授業で SolidWorks 教育版を使用
SolidWorks サブスクリプションサービスは、 効率の高い製品開発・設計のために、必要なサービスをご提供します。 サブスクリプションサービスにご加入いただければ、最新の SolidWorks ソフトウェア製品へのアップグレード、 定期的な最新のサービスパックの利用、ＦＡＱの検索/閲覧、専用Webページのコンテンツをご利用いただけます。 • SolidWorks 教育版には、購入初年度のサブスクリプションサービス（1年分）が無償で付いています。 ※ 無償期間以降のサブスクリプションサービスは、有償でご加入いただくことが可能です。 1年契約、または 3年契約よりお選びいただけます。 お手続き方法については、SolidWorks 教育版をお買い求めいただいた SolidWorks 特約店宛に ご連絡いただきますようお願い致します。
• Version Up は 1年に 1回ありますので ご購入いただいた Versionと 次Version が無償でご利用いただけます。
【最新バージョンのご利用】 SolidWorks サブスクリプションサービスにご加入いただくと、専用Webページからダウンロードし最新バージョンへアップグレードができます。 また、契約期間内に実施される新バージョンリリース時に、新バージョンへのバージョンアップキットが提供されます。 SolidWorks ソフトウェア製品の最新バージョンをご利用いただくことで、設計のパフォーマンスと生産性をさらに向上できます。 革新的なツールと最先端のテクニックを使ってより短期間に、より高精度に設計を行うことが可能になります。 【SolidWorksソフトウェア製品に関する機能強化要望の提出】 販売代理店経由で、SolidWorks ソフトウェア製品へ搭載して欲しい、または強化して欲しい機能の要望をあげていただくことができます。 これらの要望は、ソリッドワークス米国本社にレポートされ、製品強化のための項目として、 ソリッドワークス米国本社やユーザー会などにより検討された結果、製品の機能強化、バージョンアップに反映されます。 【豊富なリソース情報が満載のナレッジベースの閲覧】 SolidWorks ソフトウェア製品を効率よく使用する上で必要な技術情報であるよくある問い合わせや 知っているとお得なテクニカルティップスなどの最新情報をいつでもご覧いただけます。 また、SolidWorks API の日本語ヘルプダウンロード（2009 バージョンの翻訳は未定）、各製品の APIサンプルを検索／閲覧ができます。 【CSWA 認定試験】 SolidWorks の機能やオプションの理解ならびに操作ができ、実際の設計業務、開発分野で SolidWorks を活用できる エキスパートであることを証明するプログラムです。 認定プログラムは、全世界で展開されていますので、 ご自身の能力を日本のみならず、全世界においても証明することができます。 サブスクリプションサービス加入のお客様は、 CSWA (Certified SolidWorks Associate)を無償でトライアルいただけます。 Ø CSWA 無償トライアル実施のご依頼先 :[email protected] 【教職員用 カリキュラムデータのダウンロード】 SolidWorks 教育版に無償で付いているカリキュラムデータをダウンロードの上、ご利用いただけます。 Ø ダウンロードサイト :https://customercenter.solidworks.com
（ Customer Portal ログイン ＞ Download ＞ Educator Resources ）
【
Student Access
のご利用】 SolidWorks 教育版ライセンスとは別に 1年間有効なライセンスをご提供いたします。 適用条件については、 p.8 をご確認下さい。 【ソリッドワークス米国本社のサポートWeb
「SolidWorks Customer Portal
」 へのアクセスと情報閲覧（英語のみ）】 SolidWorks Customer Portal で提供される全てのコンテンツをご利用いただけます。 Discussion Forum では米国やその他の国の SolidWorks ユーザーと情報交換をすることができます。 また、コンテンツではチュートリアル、テクニカルティップス、豊富なアーカイブを検索／閲覧することができます。NEW
お問合せ先 ・ SolidWorks 教育版 ライセンスについて [[email protected] ] ・ SolidWorks 認定プログラムについて [[email protected] ] ・ ライセンスアクティベーション、Customer Portal のアカウント登録について [[email protected] ] ※ 技術的なご質問については、SolidWorks ライセンスを導入いただいた特約店宛に お問い合わせくださいますようお願い申し上げます。
