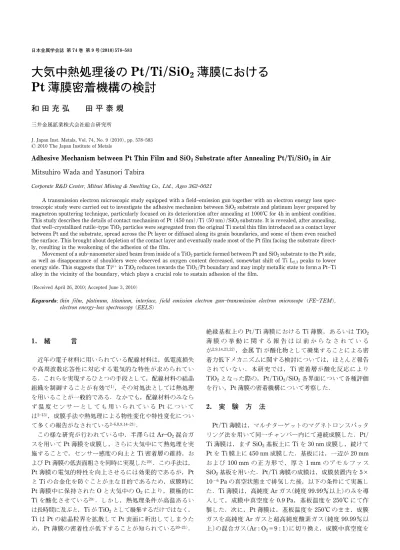

大気中熱処理後の Pt/Ti/SiO
2
薄膜における
Pt 薄膜密着機構の検討
和 田 充 弘
田 平 泰 規
三井金属鉱業株式会社総合研究所
J. Japan Inst. Metals, Vol. 74, No. 9 (2010), pp. 578583 2010 The Japan Institute of Metals
Adhesive Mechanism between Pt Thin Film and SiO2Substrate after Annealing Pt/Ti/SiO2in Air
Mitsuhiro Wada and Yasunori Tabira
Corporate R&D Center, Mitsui Mining & Smelting Co., Ltd., Ageo 3620021
A transmission electron microscopic study equipped with a fieldemission gun together with an electron energy loss spec-troscopic study were carried out to investigate the adhesive mechanism between SiO2substrate and platinum layer prepared by
magnetron sputtering technique, particularly focused on its deterioration after annealing at 1000°C for 4h in ambient condition. This study describes the details of contact mechanism of Pt (450 nm)/Ti (50 nm)/SiO2substrate. It is revealed, after annealing,
that wellcrystallized rutiletype TiO2particles were segregated from the original Ti metal thin film introduced as a contact layer
between Pt and the substrate, spread across the Pt layer or diffused along its grain boundaries, and some of them even reached the surface. This brought about depletion of the contact layer and eventually made most of the Pt film facing the substrate direct-ly, resulting in the weakening of the adhesion of the film.
Movement of a subnanometer sized beam from inside of a TiO2particle formed between Pt and SiO2substrate to the Pt side,
as well as disappearance of shoulders were observed as oxygen content decreased, somewhat shift of Ti L2,3peaks to lower
energy side. This suggests that Ti4＋in TiO
2reduces towards the TiO2/Pt boundary and may imply metallic state to form a PtTi
alloy in the vicinity of the boundary, which plays a crucial role to sustain adhesion of the film. (Received April 26, 2010; Accepted June 3, 2010)
Keywords: thin film, platinum, titanium, interface, field emission electron guntransmission electron microscope (FETEM), electron energyloss spectroscopy (EELS)
1. 緒 言 近年の電子材料に用いられている配線材料は，低電流損失 や高周波数応答性に対応する電気的な特性が求められてい る．これらを実現するひとつの手段として，配線材料の結晶 組織を制御することが有効で1)，その対処法としては熱処理 を用いることが一般的である．なかでも，配線材料のみなら ず 温 度 セ ン サ ー と し て も 用 い ら れ て い る Pt に つ い て は213)，成膜手法や熱処理による物性変化や特性変化につい て多くの報告がなされている26,8,9,1421)． この様な研究が行われている中，半澤らは ArO2混合ガ スを用いて Pt 薄膜を成膜し，さらに大気中にて熱処理を実 施することで，センサー感度の向上と Ti 密着層の維持，お よび Pt 薄膜の低表面粗さを同時に実現した20)．この手法は， Pt 薄膜の電気的特性を向上させるには効果的であるが，Pt と Ti の合金化を防ぐことが主な目的であるため，成膜時に Pt 薄膜中に保持された O と大気中の O2により，積極的に Ti を酸化させている20)．しかし，熱処理条件が高温あるい は長時間に及ぶと，Ti が TiO2として凝集するだけではなく， Ti は Pt の結晶粒界を拡散して Pt 表面に析出してしまうた め，Pt 薄膜の密着性が低下することが知られている2021)． 絶縁基板上の Pt/Ti 薄膜における Ti 薄膜，あるいは TiO2 薄 膜 の 挙 動 に 関 す る 報 告 は 以 前 か ら な さ れ て い る が2,9,14,21,22)，金属 Ti が酸化物として凝集することによる密 着力低下メカニズムに関する検討については，ほとんど報告 されていない．本研究では，Ti 密着層が酸化反応により TiO2となった際の，Pt/TiO2/SiO2各界面について各種評価
を行い，Pt 薄膜の密着機構について考察した． 2. 実 験 方 法 Pt/Ti 薄膜は，マルチターゲットのマグネトロンスパッタ リング法を用いて同一チャンバー内にて連続成膜した．Pt/ Ti 薄膜は，まず SiO2基板上に Ti を 30 nm 成膜し，続けて Ptを Ti 膜上に 450 nm 成膜した．基板には，一辺が 20 mm お よ び 100 mm の 正 方 形 で ， 厚 さ 1 mm の ア モ ル フ ァ ス SiO2基板を用いた．Pt/Ti 薄膜の成膜は，成膜装置内を 5× 10－6Pa の真空状態まで排気した後，以下の条件にて実施し た．Ti 薄膜は，高純度 Ar ガス(純度 99.99以上)のみを導 入して，成膜中真空度を 0.9 Pa，基板温度を 250°C にて作 製した．次に，Pt 薄膜は，基板温度を 250°C のまま，成膜 ガスを高純度 Ar ガスと超高純度酸素ガス(純度 99.99以 上)の混合ガス(Ar : O2＝9 : 1)に切り換え，成膜中真空度を
579
Fig. 1 Crosssectional TEM micrograph of Pt/Ti thin film obtained by FETEM. (a) TEM image of as deposition, (b) and (c) TEM image after annealing at 1000°C for 4 h in air, and (d) SAD pattern of 1.
Table 1 The adhesion strength of Pt/Ti thin films. Samples Adhesion strength,P/N･m－1
Asdepo. 120 900°C, 0 h 240 1000°C, 4 h 49 579 第 9 号 大気中熱処理後の Pt/Ti/SiO2薄膜における Pt 薄膜密着機構の検討 0.2 Pa に て 作製 し た ． また ， それ ぞ れ のタ ー ゲ ット 純 度 は，いずれも 99.9の板状のものを使用した． 作製した Pt/Ti 薄膜は，900°C, 0 h，および 1000°C, 4 h の大気中熱処理を実施した．熱処理時の昇温速度は 20°C/ min で行った． 熱処理後の薄膜試料の評価は，薄膜断面および薄膜を引き 剥がした剥離面について観察，評価を実施した．Pt 薄膜の 引き剥がしは，試料の一部にq20 mm の Au 線を超音波接合 し，ワイヤープル試験機にて強制的に引き剥がした．また薄 膜の密着強度は，surface and interfacial cutting analysis system(SAICAS)法を用いて計測した．薄膜試料の剥離面の 評 価 に つ い て は field emission electron gun scanning electron microscope(FESEM)で観察し，energy dispersive Xray spectroscopy(EDX)を用いて定性分析を行った．また 剥離面の表面化学結合状態について，Xray Photoelectron Spectroscopy(XPS)による深度分析評価を実施した．
また薄膜試料の断面組織はイオンミリングにより観察用薄 片 試 料 を 作 製 し ， Cs コ レ ク タ ー 搭 載 型 の field emission electron guntransmission electron microscope(FETEM) JEM2100F with CESCO(日本電子株)を用いて，bright field ( BF ) 像 観 察 お よ び high angle annular dark field (HAADF)像観察，および selectedarea diffraction(SAD) による結晶構造の同定を実施した．また Pt 薄膜と Ti 酸化 物粒子，および Ti 酸化物粒子と SiO2基板との界面に関し
て，FETEMelectron energyloss spectroscopy(EELS)に よる線分析を実施した．測定時の電子プローブ径はおよそ 0.2 nm とし，測定間隔は 0.2 nm で測定した．また EELS ス ペクトルの測定範囲は，Ti L2,3エッヂと O K エッヂを一度 に含むように，380～650 eV の範囲について 0.2 eV/step に て測定した．また，EELS 測定時の STEM 倍率および測定 長は任意で行った．なお，EELS 測定においては，ドリフト 補正機能を 10 s 毎に実施し，線分析測定時の電子線の位置 精度を±0.5 nm 以下に保つように実施した． 3. 結果および考察 3.1 薄膜組織評価 Pt/Ti 薄膜について，成膜後未処理の試料断面組織を観察 したところ，これまでの研究と同様に19)，Pt 薄膜は膜面に 対して垂直に成長した柱状の結晶粒からなり，Ti 薄膜は多 結晶の金属 Ti であった(Fig. 1(a))．この試料を大気中にて 1000°C, 4 h の熱処理を施した試料について，断面 FETEM 観察(Fig. 1(b), (c))と SAD 評価(Fig. 1(d))を実施した．
熱処理後の密着層の Ti については，電子回折評価を実施 した過去の報告と同様に20)，Pt基板界面にて結晶性の高い ルチル型の TiO2が凝集していることを観察できた(Fig. 1 (c), (d))． 3.2 剥離面評価 成膜 直後お よび 各条件 にて 熱処理 を行っ た薄 膜試 料の SAICAS 法 に よ る 薄 膜 密 着 強 度 測 定 結 果 を Table 1 に 示 す．成膜直後の薄膜では，120 N/m の密着強度を有し， 900°C, 0 h では 240 N/m と密着強度が増加するものの，熱 処理温度と時間が増加する 1000°C, 4 h では逆に 49 N/m と 低下することがわかった． また 100 mm 四方の基板に成膜した Pt 薄膜について観察 すると，成膜直後では基板の両端について Pt 薄膜側に 1～2 mm程度基板ごと反っているのに対して，熱処理を実施した 試料については，いずれもほぼ平坦であった． このことから，成膜直後の Pt/Ti 薄膜には，大きな引張 応力が作用していると推定される．これに対して，900°C, 0 hで熱処理を行った試料については，薄膜内の応力が緩和さ れたために，一時的に密着強度が上昇したと推定される． 薄膜剥離後の基板側剥離面の SEM 像を Fig. 2 に示す．図 中(a)は 900°C, 0 h にて熱処理を行った試料，(b)は 1000°C, 4 hにて熱処理を行った試料である．いずれの試料において も，白灰色のものは Ti と O，黒灰色の部分は Si と O が EDX によって検出された．このことから，黒灰色部分は基 板の SiO2であり，白灰色の粒子，あるいは編み目状のもの は，密着層の Ti が凝集し酸化したものであることがわかっ た．Fig. 2(a)の TiO が編み目状組織で一部粒子状になって いるのに対して，Fig. 2(b)では観察できた全ての TiO が数 10 nm の粒子状になっていた．さらに Fig. 2(b)にて剥離し た Pt 薄膜の剥離面については，TiO2粒子があったとおもわ れる部分が凹みとなっていた． また，Fig. 2(b)試料について，XPS により Ti の化学結 合状態を評価したところ，Fig. 3 のように TiO2であること がわかった．さらに Ar を用いた深度分析を 30 s 間隔で実施
Fig. 2 FESEM images after detaching Pt film from Pt/Ti sample with annealing in air obtained, (a) at 900°C for 0 h and (b) at 1000°C for 4 h.
Fig. 3 Spectrums of Pt/Ti thin film after annealing at 1000°C for 4 h in air obtained by XPS.
Fig. 4 A series of EELS spectra across Pt/TiO2/SiO2
bound-aries in the sample after annealing at 1000°C for 4 h in air.
しても，スパッタリングによる還元が若干観られるものの， Ti が消失するまでの化学結合状態にほとんど変化は観察さ れなかったので，Fig. 2(b)内の白灰色の Ti 粒子は TiO2で あると判断できた．これらの結果から，成膜直後の Ti は金 属状態で均一な膜であったが19)，熱処理を実施することで Tiの酸化と凝集が生じ，さらに熱処理が加わると Fig. 1 の ように結晶性の高いルチル型の TiO2粒子となることがわか った． Fig. 2 の結果から，熱処理時間および熱処理温度が増加す るにしたがって，密着層である Ti 層が減少することがわか った．しかしながら，実際の密着強度については Table 1 に 示すように，密着層の Ti が最も多いと思われる成膜直後の Pt 薄膜より，900°C, 0 h の Pt 薄膜の方が高くなり，1000°C, 4 hの熱処理後に減少している． これらの観察結果より Pt 薄膜の密着強度は，900°C, 0 h について Ti の密着層が減少するものの，Pt/Ti 薄膜内の引 張応力が緩和するので密着強度は上昇するが，1000°C, 4 h の熱処理条件下では，密着層である Ti 層が大幅に消失して いるため，Pt 薄膜の密着強度はほとんど発現しなくなって いると思われる．また，Pt 薄膜との密着強度は，TiO2粒子 によるアンカー効果によるものとの考察もあったが，TiO2 粒子の大きくなった試料の方が，密着強度が低い事から TiO2粒子のアンカー効果はほとんどないと推定できる． 3.3 界面結合メカニズム評価 Pt と TiO2は 密 着 性 が 悪 い こ と が 一 般 的 に 知 ら れ て お
581
Fig. 5 STEMHAADF image and EELS spectra across Pt/ TiO2/SiO2 boundary of Pt/Ti thin film after annealing at
1000°C for 4 h in air obtained by FETEMEELS. (a) STEM HAADF image, (b) Ti L2,3edges and (c) O K edges.
Fig. 6 A series of EELS spectra across Pt/TiO2boundaries of
Pt/Ti thin film after annealing at 1000°C for 4 h in air.
581 第 9 号 大気中熱処理後の Pt/Ti/SiO2薄膜における Pt 薄膜密着機構の検討 り2,14), Pt/Ti 薄膜についても大気中での熱処理を行うと前 述の通り Ti が酸化物となり，Pt と TiO2が接触する構造と なるために密着強度が低下する要因と考えられる．しかしな がら実際には，実装プロセスでは実用可能な密着強度を有し ており，その密着メカニズムについて，1000°C, 4 h の熱処 理を行った薄膜試料の FETEM 断面評価を行い検討した． まず，TiO2が凝集したために SiO2基板と Pt 薄膜が直接接 している界面について，Ti の存在有無を FETEMEDX に より調べた．TEM 像にて TiO と思われる部分以外のほと んどの界面について，Ti は検出下限以下であり，この結果 も以前の報告と一致していた21)．
次に，Pt 薄膜と TiO2粒子，および TiO2粒子と SiO2基板
の各界面について，EELS によるスペクトル線分析を実施し た．1 スペクトルあたり 2 s の収集時間にて，Pt 薄膜から TiO2粒子を通り SiO2基板に至るまでの測定を実施した． Fig. 4 には線分析した各 EELS スペクトルを並べて表示し た．また Fig. 4 中の代表的なスペクトル 4 本について，Fig. 5に別途描画した．これらの界面においいて，TiO2から SiO2に向かって Ti L2,3エッヂに着目すると，界面近傍にて Tiが連続的に減少していることがわかった．また同図中の O K エッヂに着目すると，TiO2粒子内側では Ti L2,3エッヂ とともに TiO2を示す特徴的な形状を示しているが，SiO2基 板内側では SiO2を示す特徴的な形状を示している．そして その界面においては，TiO2由来の O K エッヂが一旦減少し， SiO2由来の O K エッヂが増加しており，2～3 nm の間にお いて連続的な変化がみられた．この結果については，SiO2 基板に TiO2薄膜を成膜した際の界面挙動とほとんど同じで あることから22)，TiO 2粒子と SiO2基板の界面の密着強度 は，金属 Ti を熱処理酸化した際でも，始めから TiO2薄膜 を成膜したものと同等の密着強度が得られているものと推定 される． こ れ に 対 し て ， Pt 薄 膜 と TiO2粒 子 界 面 近 傍 に お い て EELS 線分析を実施した際の各 EELS スペクトルを Fig. 6 および Fig. 7 に示す．TiO2粒子内部では先程と同様に Ti
Fig. 7 STEMHAADF image and EELS spectra of Pt/Ti thin film after annealing at 1000°C for 4 h in air. (a) STEM HAADF image, (b) Ti L2,3edges and (c) O K edges.
Fig. 8 STEMHAADF images of Pt/Ti thin film after anneal-ing at 1000°C for 4 h in air. (a) Interface of SiO2TiO2and (b)
Interface of TiO2Pt. 示しているのに対して，Pt 薄膜との界面近傍では，Ti L2,3 エッヂが金属的である．またこの界面において O K エッヂ の強度は極めて低いことから，成膜時に形成された TiPt 金属結合が熱処理後も存続し，Pt との合金層を形成してい る可能性を示唆している．いずれにしても，界面近傍の Ti は，TiO2よりも還元された状態にあることがわかった．こ のため，一般的には密着強度が低い Pt と TiO2の接合界面 においても，Ti と Pt が化学的な結合を有しているため，あ る程度の密着強度が発現していることが明らかとなった． なお，今回の EELS による界面の評価においては，いず れも 2～3 nm の中間領域があるとしたが，実際には試料界 面の傾斜や厚み，電子の散乱，測定電子線の安定性など， N. Brunらが議論している事象22)も考慮しなければならな い．さらに Fig. 8 に示した各界面の STEMHAADF 像で 観る限りは，Pt 薄膜と TiO2粒子，および TiO2粒子と SiO2
基板との界面に中間層は観られないので，実際には極界面の みが前述のような状態にあると考えられる．
4. 結 論
583 583 第 9 号 大気中熱処理後の Pt/Ti/SiO2薄膜における Pt 薄膜密着機構の検討 熱処理によって密着力が変化する原因について調査を実施し た結果，以下の密着機構が明らかとなった． 適度な大気中熱処理においては，Ti が酸化して凝集はす るものの，成膜時の引張応力を緩和するために，成膜直後よ りも高い剥離強度を発現する．しかし，過度な大気中熱処理 においては，Ti の一部は Pt 薄膜上に拡散し，一部が TiO2 粒子残留するだけで，Pt と SiO2基板が直接接触する割合が 増加することが，密着力が低下する主要因である． また，その際の密着強度を維持している Pt 薄膜と TiO2 粒子との密着機構については，FETEMEELS による評価 から，接合界面の Ti が金属 Ti に近い還元状態にあり，Pt と Ti が化学的結合によって密着強度を発現していることが 示唆された． 本研究を遂行するにあたり，Cs コレクタ搭載型 FETEM (JEM2100F with CESCO)を用いた EELS 評価に関して御 協力賜りました日本電子株式会社様に深く感謝いたします． また，本件の試料作製に関して御協力頂いた三井金属鉱業 株式会社 井上眞一氏，友成健二氏，および池田真氏に感謝 いたします．
文 献
1) K. Ito, S. Tsukimoto and M. Murakami: Jpn. J. Appl. Phys.46 (2007) 19421946.
2) K. Sreenivas, I. Reaney, T. Maeder, N. Setter, C. Jagadish and R. G. Elliman: J. Appl. Phys.75 (1994) 232239.
3) K. Aoki, Y. Fukuda, K. Numata and A. Nishimura: Jpn. J. Appl. Phys.34 (1995) 192195.
4) K. Aoki, Y. Fukuda, K. Numata and A. Nishimura: Jpn. J. Appl. Phys.34 (1995) 746751.
5) G. R. Fox, S. TrolierMckinstry, S. B. Krupanidhi and L. M. Casas: J. Mater. Res.10 (1995) 15081515.
6) K. H. Park, C. Y. Kim, Y. W. Jeong, H. J. Kwon, K. Y. Kim, J. S. Lee and S. T. Kim: J. Mater. Res.10 (1995) 17901794. 7) S. Y. Cha, H. C. Lee, W. J. Lee and H. G. Kim: Jpn. J. Appl.
Phys.34 (1995) 52205223.
8) K. Aoki, Y. Fukuda, K. Numata and A. Nishimura: Jpn. J. Appl. Phys.34 (1995) 52505253.
9) D. C. Kim, T. G. Lee and Y. H. Kim: Mater. Sci. 10 (1999) 85 95.
10) K. Ogata, K. Natsuda and M. Hiraki: National Technical Report 26 (1980) 424432.
11) T. Yoneno: Sensor Technology8 (1988) 4850.
12) J. Zhang, Y. Nagano, S. Kuwano and Y. Ito: Jpn. J. Appl. Phys. 36 (1997) 834839.
13) M. J. Lourenco, J. M. Serra, M. R. Nunes, A. M. Vallera and C. A. Nieto de Castro: Int. J. Thermophys.19 (1998) 12531265. 14) M. Shirai, M. Ohta, I. Kondo and A. Kinbara: J. Vac. Soc. Jpn.
37 (1994) 340343.
15) I. Kondo, K. Kondo, O. Takenaka, M. Shirai, M. Ohta and A. Kinbara: Surface Technology45 (1994) 12921296.
16) I. Kondo, K. Kondo, O. Takenaka, M. Shirai, M. Ohta and A. Kinbara: Surface Technology46 (1995) 730734.
17) E. K. Azarbar and G. Williams: Phys. Rev. B 14 (1976) 3301 3309.
18) H. Esch, G. Huyberechts, R. Mertens, G. Maes, J. Manca, W. De Ceuninck and L. De Schepper: Sensors and Actuators B65 (2000) 190192.
19) N. Hanzawa, K. Tomonari, S. Inoue, K. Yamagishi, Y. Aoki and Y. Gotoh: Surface Technology53 (2002) 6067.
20) N. Hanzawa, K. Tomonari, S. Inoue, K. Yamagishi, Y. Aoki and Y. Gotoh: Surface Technology54 (2003) 6169.
21) M. Wada: J. Japan Inst. Metals73 (2009) 943947.
22) N. Brun, C. Colliex, J. Rivory and K. Y. Zhang: Microsc. Microanal. Microstruct.7 (1996) 161174.
