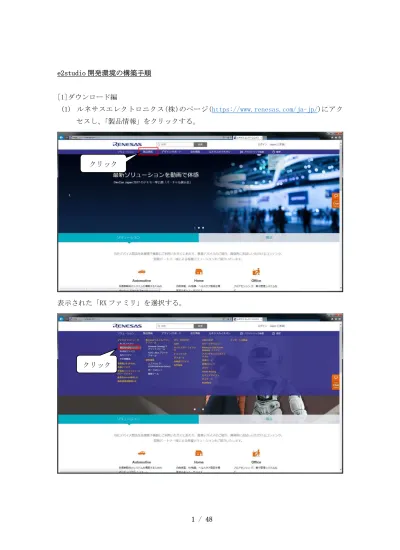

1 / 48 e2studio 開発環境の構築手順 [1]ダウンロード編 (1) ルネサスエレクトロニクス(株)のページ(https://www.renesas.com/ja-jp/)にアク セスし、「製品情報」をクリックする。 表示された「RX ファミリ」を選択する。 クリック クリック
2 / 48 (2)“RX ファミリ”ページで「RX600」を選択する。
表示された「RX63N,RX631」を選択する。 クリック
3 / 48
(3) 表示された”RX63N,RX631”ページをスクロールし、
表示された「開発環境」をクリックする。
4 / 48
対象は開発ツールであるため、「開発ツール」をチェックして「検索」をクリックす る。
開発ツールを選択
5 / 48 (4) 統合開発環境(IDE)(*)をダウンロードするため、上から順番に見てみる。 ここでは「統合開発環境 e2studio」をクリックする。 IDE：ソフトウェアの開発において必要なエディタ、コンパイラ、リンカ、デバッガ etc を統合したもの クリック コンパイラが入っていないため、 インストールする必要がある
6 / 48 (5) 表示された”e2studio”ページの「ダウンロード」をクリックする。 (6) 対象は無償評価版であるため、「無償評価版」をチェックして「検索」をクリックす る。 クリック チェック クリック
7 / 48
表示された”e2studio”ページをスクロールし、「統合開発環境 e2 studio インストーラ (オフライン)」をクリックする。
8 / 48
(7) 表示された”ダウンロード”ページをスクロールし、
「ダウンロード」をクリックする。
9 / 48 (8)“MyRenesas”ページが表示された。ソフトウェアをダウンロードするには MyRenesas のアカウントが必要のようだ。「MyRenesas へのご登録がまだの方はこちら」をクリ ックする。 (9) 必要事項（国、姓名、メールアドレス）を入力し、「送信」をクリックする 必要事項を入力 クリック アカウント作成のため、 クリック
10 / 48 (10)“仮登録完了”ページとなり、「閉じる」をクリックする。 (11) 登録したメールアドレスに「プロフィール新規登録のために」という件名でメール が届いた。メールの文中にある新規登録の URL をクリックする クリック クリック
11 / 48 (12) 表示された“新規会員登録(本登録)”ページで登録した内容（国、姓名、メールアド レス）を確認後にパスワードを入力し、「次へ」をクリックする。 (13) 表示された“新規会員登録”ページで利用したいサービスをチェックし、「次へ」 をクリックする。 クリック 登録内容 パスワードを入力 クリック
12 / 48 本登録が完了したメッセージを確認し、「次へ」をクリックする。 (14) (12)で登録したメールアドレスとパスワードを入力し、「ログイン」をクリックす る。 クリック 登録情報 クリック
13 / 48 (15) 初ログイン時は以下のような”MyRenesas”ページが表示された。 ダウンロードが中断されているようなので左上の RENESAS ロゴをクリックする。 (トップページに戻る) (16) トップページに戻る(ログインされた状態)ため、(1)と同様に「製品情報」をクリック する クリック クリック ログイン中のため、 名前が表示される
14 / 48 (17) (2)～(5)と同様の手順で”e2studio”ページにアクセスする。 「ダウンロード」をクリックする。 (18) (6)と同様に「無償評価版」にチェックを入れ、「検索をクリックする」 クリック チェック クリック
15 / 48
「統合開発環境 e2 studio インストーラ(オフライン用)」をクリックする。
16 / 48
(19) (7)と同様に再び表示された”ダウンロード”ページをスクロールし、
「ダウンロード」をクリックする。
17 / 48 (20) 初ダウンロード時は”会員情報更新”ページが表示されたので、必要事項を入力し、 「次へ」をクリックする。 登録した内容を確認後に「次へ」をクリックする。 登録内容 クリック 必要事項入力 クリック
18 / 48
19 / 48
(22) 自動的に”ご注意”ページに切り替わり、記載内容を確認する。
内容を確認しながら画面をスクロールし、末尾にある「同意する」をクリックする。
20 / 48
(23) ”ダウンロード”ページでウィンドウが表示され、「保存」をクリックする。(保存 場所を指定しない場合はダウンロードフォルダに格納される)
ダウンロードが完了すると、完了したメッセージが表示される。
21 / 48 (24)「統合開発環境 e2 studio」はコンパイラを別途インストールする必要があるため、 ダウンロードページを上にスクロールして RENESAS ロゴをクリックする。(トップペ ージに戻る) (25) (1)から(5)と同様の手順で”e2 studio”ページにアクセスする。 「ダウンロード」をクリックする。 クリック クリック
22 / 48 (26) (6)と同様に「無償評価版」にチェックを入れ、「検索をクリックする」 スクロールし、「RX ファミリ用 C/C++コンパイラパッケージ」をクリックする。 クリック チェック クリック
23 / 48
(27) 表示された”ダウンロード”ページをスクロールし、
「ダウンロード」をクリックする。
24 / 48 (28) ”ダウンロード”ページでウィンドウが表示され、「保存」をクリックする。(保存 場所を指定しない場合はダウンロードフォルダに格納される) ダウンロードが完了すると、完了したメッセージが表示される。 対象としたインストールパッケージ（e2studio_offline_installer-6.0.0.R20170804-1045.exe）と(CC-RX_V20700_setup.exe)が指定したフォルダに保存されていることを確認 できた。 ダウンロード編は以上 クリック
25 / 48 [2]インストール編 (1) ”[1]ダウンロード編”でダウンロードしたインストールパッケージ （e2studio_offline_installer-6.0.0.R20170804-1045.exe）をダブルクリックする。 (2) ”セキュリティの警告”が表示されたら、「実行」をクリックする。 (3) インストールするか聞かれるので、「はい」をクリックする。 クリック クリック
26 / 48 (4) インストールパッケージが解凍される。
(5) インストールパッケージの解凍が終わると、“開発ツールインストーラ”が表示され るので「次へ」をクリックする。
27 / 48 (6) インストールするフォルダの場所を聞かれるのでインストール先を指定し、「次へ」を クリックする。 (7)“[デバイス・ファミリー]のウィンドウが表示される。 ・「RX デバイス・サポート」にチェックを入れ、「次へ」をクリックする。 クリック クリック チェック
28 / 48 (8) [追加コンポーネント]のウィンドウが表示される。 ・「日本語言語パック 日本語サポート」にチェックを入れ、「次へ」をクリックする。 (9) [コンポーネント]のウィンドウに遷移し、先ほど選択した「RX デバイス・サポート」 及び「日本語言語パック 日本語サポート」に対応したコンポーネントが表示される。 「全てがチェックされていること」を確認し、問題が無ければ「次へ」をクリックする。 クリック チェック クリック 全てチェックされていることを 確認
29 / 48 (10) [追加ソフトウェア]のウィンドウが表示される。 表示されているウィンドウの中に追加したいソフトウェアがある場合、チェックを付 けてインストールする。(ここではチェックせずに「次へ」をクリック) (11) [ライセンス]のウィンドウが表示される。 ソフトウェア使用許諾の内容に問題が無ければ「私はソフトウェア使用許諾を承認 します」にチェックを付けて、「次へ」をクリックする。 チェック クリック クリック
30 / 48 (12) [ショートカット]ウィンドウが表示される。 デフォルトではスタートメニューにショートカットを作成されるが、問題なければそ のまま「次へ」をクリックする。 クリック
31 / 48 (13) [概要]ウィンドウが表示される。 ・開発ツールインストーラでチェックした内容が表示されていることを確認し、問題 が無ければ「インストール」をクリックする。 (14) e2 studio のインストールが開始される。 クリック
32 / 48
(15) e2studio インストール中に「Renesas RX Compiler V2.07.00」インストールシール ドウィザードが表示された。「次へ」をクリックする。
33 / 48 (16) [プログラム・プロダクト使用許諾契約書]のウィンドウが表示され、使用許諾契約 の内容を確認しつつスクロールし、読み終えたら「使用許諾契約書の全条項に同意 します」を選択して「次へ」をクリックする。 (17) [インストール先の選択]のウィンドウが表示される。 ・インストール先を確認し問題がなければ「次へ」をクリックする。 選択 クリック クリック
34 / 48
(18) ”インストール準備の完了”が表示され、設定した内容に問題が無ければ「インス トール」をクリックする。
途中経過としてステータスが表示される。
35 / 48
(19) ”InstallShield ウィザードを完了しました”と表示され、「完了」をクリックす る。
36 / 48 (20) [結果]ウィンドウが表示される。
「e2 studio のインストールが完了しました。」と表示され、指示に従い「OK」をクリ ックして”e2 studio セットアップ”を終了する。
[結果]ウィンドウで「リリースノートを参照する」にチェックを入れている場合、“Release Notes”が表示される。
37 / 48 (21) 起動確認のために、「e2 studio」を開く。 (22)“ワークスペースの選択”が表示され、参照するワークスペースを選択し、「OK」を クリックする。 クリック クリック 参照ワークスペース選択
38 / 48 (23)“ツールチェーンの登録”が表示される。
39 / 48 “[2]インストール編”でインストールしたコンパイラバージョンにチェックを付け、「登 録」をクリックする。 (24)“選択したツールチェーンは正常に e2 studio に登録されました”と表示され、 「OK」をクリックする。 チェック クリック クリック
40 / 48 (25)“e2studio”の起動画面が表示される。 (26)“コード生成の登録”について表示されるため、「OK」をクリックする。 (27)“コード生成 COM コンポーネントの登録”について表示され、問題が無ければ 「OK」をクリックし、e2 studio を再起動する。 クリック クリック
41 / 48
(28)“e2studio”が起動され、[ようこそ]の画面が表示されることを確認できた。
42 / 48 [3]かふぇルネ登録編
(1) ルネサスエレクトロニクス(株)の総合コミュニケーションサイト
(http://japan.renesasrulz.com/)にアクセスし、右上にある「Join or Sign In」を クリックする。
43 / 48 (2)“MyRenesas”ページが英語で表示された。かふぇルネを利用するには MyRenesas のア カウントが必要のようだ。[1]ダウンロード編で登録した MyRenesas のアカウント情 報を入力し、「Login」をクリックする。 クリック MyRenesas の アカウント情報
44 / 48 (3) ”会員情報更新”ページが表示され、「ニックネーム」が（必須）となっているため、 入力する。MyRenesas アカウントで入力した情報が表示される。 スクロールして「次へ」をクリックする。 クリック ニックネームが必須
45 / 48 (4) 登録した内容を確認し、スクロールしていき、
「次へ」をクリックする。
ニックネーム
46 / 48
47 / 48 (6) 自動的にかふぇルネトップページに切り替わる。 右上に新着メッセージで”1”が表示され、クリックする。 メッセージが表示され、クリックして確認する。黒塗りの部分にニックネームが表示され ており、かふぇルネでは登録したニックネームで呼び合うようだ。 クリック クリック
48 / 48
(7) “Welcome to the community!”と表示され、登録が確認できた。
