Thermoflow Features Since no moving part exists in gas contact area, structurally constructed simple and compact(excluding needle valve). No restricti

(1)

THS 20 P - - - DT THS - - -1 2 規格 Std. 20 形状1 Shape1 形状2 Shape2 流体名 Fluids A MAX流量 Max flow MAX 流量単位 Units オプション Option

■

型式 Type selection

＊1：特殊項目に付いては、型式末尾に順番に明記下さい。詳細は弊社にお問合わせ下さい。＊2：測定範囲を参照下さい。＊3：標準仕様はお客様にて出力ケーブルを用意していただきます。（ピン、コネクタは製品に添付）

＊1: For specif. items specify them at end of Type selection in order. For details, consult us with your specification. ＊2: Refer to a table of measuring range.

＊3: Users are requested to prepare for the output cable in case of the standard specfications(Pin and connector are attached to the prodcuct).

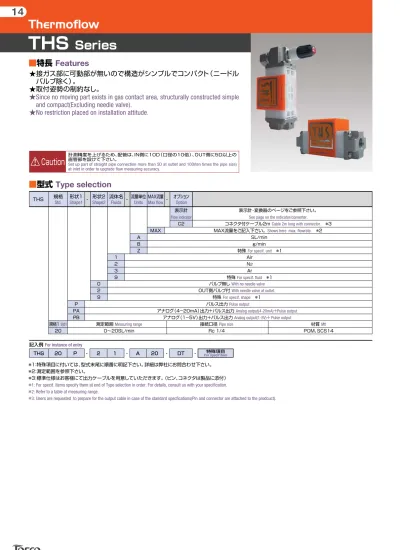

THS

Series

■

特長

Features

Thermoflow

★接ガス部に可動部が無いので構造がシンプルでコンパクト（ニードル

バルブ除く）。

★取付姿勢の制約なし。

★Since no moving part exists in gas contact area, structurally constructed simple

and compact(Excluding needle valve).

★No restriction placed on installation attitude.

記入例 For instance of entry

表示計 Flow indicator

C2

SL/min g/min 特殊 For specif. unit ＊1

Air N2 Ar 特殊 For specif. fluid ＊1 バルブ無し With no needle valve OUT側バルブ付 With needle valve at outlet.

特殊 For specif. shape ＊1 パルス出力 Pulse output

アナログ（4−20mA）出力＋パルス出力 Analog output(4-20mA)＋Pulse output アナログ（1−5V）出力＋パルス出力 Analog output(1-5V)＋ Pulse output 1 2 3 9 0 2 9 P PA PB 規格1 Std1 20 測定範囲 Measuring range 0∼20SL/min 接続口径 Pipe size Rc 1/4 材質 Mtl POM、SCS14 A B Z 表示計・変換器のページをご参照下さい。 See page on the indicator/converter.

コネクタ付ケーブル2m Cable 2m long with connector. ＊3 MAX流量をご記入下さい。 Shows here max. flowrate. ＊2

計測精度を上げるため、配管は、IN側に10D（口径の10倍）、OUT側に5D以上の

直管部を設けて下さい。

Set up part of straight pipe connection more than 5D at outlet and 10D(ten times the pipe size) at inlet in order to upgrade flow measuring accuracy.

Caution

(2)

■

構造図 Structural drawing

◆バルブ無しタイプ

◆Type with no needle valve

◆バルブ付きタイプ ◆Type with needle valve

■

仕様 Specifications

流量精度Flow accuracy 最高使用圧力 Max operating pressure 最高使用温度 Max operating temperature

使用環境温度 Ambient temperature 応答性 Response

パルス出力 Pulse output

アナログ出力 Analog output

電源電圧 Power supply voltage

±5％ at F.S. 0.5MPa（G） MAX 50℃ 0∼50℃（結露無きこと）(No dewing) 約0.2秒 Approx. 0.2 sec. 標準 Std： DC12∼24V（Max 200mA）

■端子接続

Terminal connections

■材質

Materials

番号 Item No. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ 部品名 Names of parts フィッティング Fitting Oリング O-ring ボディー Body センサー Sensor センサーホルダ Sensor holder コネクタ Connector カバー Cover バルブスプリング Valve spring ニードルシリンダ Needle cylinder ニードルバルブ Needle valve ニードルオリフィス Needle orifice オリフィスロック Orifice lock 材質 Mtl. SCS14（316相当）(316 equivalent) FPM POM Ni等 Ni, etc.

POM PA66 ABS SUS304 BSBM SUS316 PEEK SCS14

端子 No. Terminal No.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 接続 Connection パルス出力 Pulse output

パルス出力COM Pulse output COM

アナログ出力COM Analog output COM

NC（空き） (No connection) DC 0V（電源−） (Power supply −) NC（空き） (No connection) DC12∼24V（電源＋） (Power supply ＋) 103 93.5 46 MAX34.5 φ１７ 13.5 ２−Ｒｃ１／４２−φ５ 43 30 45 31 17 15 7 73 13.5 73 Effective thread depth:5

２−Ｍ４×０.７有効ネジ深さ５

Effective thread depth:5 ２−Ｍ４×０.７有効ネジ深さ５２−Ｒｃ１／４２−φ５ 76 15 76 7 90 43 30 45 31 17 ＩＮＯＵＴＯＵＴＩＮＴＦＭ ① ② ③ ④ ⑤ ① ② ③ ④ ⑤ ⑥ ⑦ ⑥ ⑦ ⑪ ⑩ ⑨ ⑧ ⑫ パネルカット図 For panel cut-out

パネルカット図 For panel cut-out NPNオープンコレクタ DC35V. 70mA MAX. 0∼200Hz

NPN open collector 35VDC 70mA MAX. 0∼200Hz ＤＣ4-20mA 負荷抵抗：350Ω以下

DC4-20mA Load resistance:Below 350Ω ＤＣ1-5V 負荷抵抗：50KΩ以上 DC1-5V Load resistance:More than 50KΩ

※添付コネクタ、ピンの型式（日本圧着端子製）コネクタ：ZHR-8 ピン：SZH-002T-PO.5 ※Types of attached connector and pin(Made by JST) Connector.ZHR-8 Pin:SZH-002T-PO.5

G

Gas

マスフローコントローラマスフローフローメータサーモフローフローチェッカー www.tofco.jp

(3)

計測精度を上げるため、配管は、IN側に10D（口径の10倍）、OUT側に5D以上の直管部を設けて下さい。

Set up part of straight pipe connection more than 5D at outlet and 10D(ten times the pipe size) at inlet in order to upgrade flow measuring accuracy.

THF 200 - - 03 - DT THF - - 接続口径 -Pipe size 1 P A 形状 Shape 200

■

型式 Type selection

＊1：特殊項目に付いては、型式末尾に順番に明記下さい。詳細は弊社にお問合わせ下さい。＊2：測定範囲を参照下さい。＊3：標準仕様はお客様にて出力ケーブルを用意していただきます。（ピン、コネクタは製品に添付）

＊3: Users are requested to prepare for the output cable in case of the standard specfications(Pin and connector are attached to the prodcuct).

THF□P

Series

■

特長 Features

Thermoflow

★接ガス部に可動部が無いので構造がシンプルでコンパクト。

★レンジアビリティーが広い。

★Since no moving part exists in gas contact area, structurally constructed simple and

compact.

★Extended rangeability

記入例 For instance of entry 規格 Std. 流体名 Fluids MAX流量 Max flow MAX 流量単位 Units オプション Option 表示計 Flow indicator C2 接続口径 Pipe size PF 1/4 Rc 3/8 Rc 1/2 Rc 3/4 Rc 1 40A 規格1 Std.1 15, 50 100 200 800 3000 SL/min g/min 特殊 For specif. unit ＊1

Air N2 Ar 特殊 For specif. fluid ＊1 パルス出力タイプ Pulse output.

アナログ（4−20mA）出力＋パルス出力 Analogue (4-20mA) and pulse output. アナログ（1−5V）出力＋パルス出力 Analogue (1-5v) and pulse output. アナログ（1−10V）出力＋パルス出力 Analogue (1-10v) and pulse output. 1 2 3 9 P PA PB PC 規格 Std. 15 50 100 200 800 3000 測定範囲 Measuring range 0.3∼15SL/min 1∼50SL/min 5∼100SL/min 4∼200SL/min 15∼800SL/min 50∼3000SL/min 材質 Mtl SUS304 01 02 03 04 05 07 A B Z 表示計・変換器のページをご参照下さい。 See page on the indicator/converter.

コネクタ付ケーブル2m Cable 2m long with connector. ＊3

MAX流量をご記入下さい。 Shows here max. flowrate. ＊2

Caution

(4)

■

構造図 Structural drawing

◆THF15/50/100P ◆THF200/800P ◆THF3000P 70 2-d L W 36 ⑦ ⑥ ⑤ ④ ③ ② ① ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ① ② ③ ④ ⑦ ⑥ ⑤ ⑤ ④ ③ ② ① ⑨ ⑧ ⑩ W 2 W 2 W 1 W 1 H 1

■

流量及び規格寸法 A table of flow ranges and standard dimensions

■

仕様

Specifications

規格 Std. 15 50 100 200 800 3000 測定範囲 Measuring range 0.3∼15 SL/min 1∼50 SL/min 5∼100 SL/min 4∼200 SL/min 15∼800 SL/min 50∼3000 SL/min L 90 90 90 90 120 165 H1 71 71 76 82 92 104 W1 10 10 13.5 18 20 ー W2 25 25 30 36 40 ー流量精度 Flow accuracy 最高使用圧力 Max operating pressure 最高使用温度 Max operating temperature

使用環境温度 Ambient temperature 応答性 Response

パルス出力 Pulse output

電源電圧 Power supply voltage

消費電流 Current consumption d PF 1/4 PF 1/4 Rc 3/8 Rc1/2、 Rc3/4 Rc 1 JIS10K40A 寸法（mm） Dimensions(mm) ±5％ at F.S. 0.5MPa（G） 0∼50℃（結露無きこと）(No dewing) 0∼50℃（結露無きこと）(No dewing) 0.5秒 0.5 sec.（63％ Increment） DC12∼24V DC15∼24V 0.25A DC24V時（表示計含）

0.25A, at 24VDC(including indicator) ＊測定範囲はAIR 1atm/20℃の流量を示します。

＊Measuring range shown above are ones equivalent to air at 1 atm/20℃.

P PA/PB/PC

■

取付寸法 Installation dimensions

■

端子接続 Terminal connections

THF15、50、100P 取付寸法（ボディー裏面） Installing dimensions (Reverse side of body)

commonly used to THF15, 50, 100P

THF200、800P 取付寸法（ボディー裏面） Installing dimensions (Reverse side of body)

commonly used to THF200, 800P 45±0.2 55 ±0.2 16 ±0.2 25 ±0.2 4ーM4 4ーM3

■

材質 Materials

THF15/50/100P types

番号 Item No. 1 2 3 4 5 6 7 8 9 10 部品名 Names of parts ボディー Body センサー Sensor Oリング O-ring センサーホルダ Sensor holder フェルール Ferrule プレート Plate 回路基板 Substrate ケース Case オスコネクタ Male connector メスコネクタ Female connector 材質 Mtl. SUS304 Pt 他 Pt, etc FPM SUS304 PTFE SUS304 ー SPCC PA66 PA66

THF200/800P types

番号 Item No. 1 2 3 4 5 6 7 8 9 10 11 12 13 部品名 Names of parts ボディー Body 補助リング Aux. ring ラミナー Lamina Oリング O-ring Oリング O-ring センサーピン Sensor pin センサー Sensor センサーアダプタ Sensor adapter センサーホルダ Sensor holder オスコネクタ Male connector メスコネクタ Female connector ケースカバー Case cover 回路基板 Substrate 材質 Mtl. SUS304 SUS304 SUS304 FPM FPM SUS304 Pt 他 Pt, etc POM POM PA66 PA66 SPCC

THF3000P type

番号 Item No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 部品名 Names of parts センサーピン Sensor pin センサーホルダ Sensor holder Oリング O-ring センサー Sensor 整流器 Rectifier 補助リング Aux. ring フランジ Flange メスコネクタ Female connector オスコネクタ Male connector Oリング O-ring ベース Base メインパイプ Main pipe ケース Case 回路基板 Substrate センサーパイプ Sensor pipe 材質 Mtl. SUS304 POM FPM Pt 他 Pt, etc SUS304 SUS304 SUS304 PA66 PA66 FPM SUS304 SUS304 SPCC SUS304 2-d W 36 H 1 φ5 8 H 1 70 L L Pin.No. 1 7 Pin.No. 1 7 70 36 4-φ19 1 Pin.No. 7 φ 105 φ 140

端子No. Terminal No. ① ② ③ ④ ⑤ ⑥ ⑦ 接続電源＋ Power supply +. 電源 − Power supply -. アナログ出力 Analogue output. COM パルス出力 Pulse output. NC NC NPNオープンコレクタ DC35V. 70mA MAX. 0∼200Hz NPN open collector output 70mA MAX. 0∼200Hz

ＤＣ4-20mA 負荷抵抗：400Ω以下 DC4-20mA Load resistance:Below 400Ω

ＤＣ1-5V 負荷抵抗：50KΩ以上 DC1-5V Load resistance:More than 50KΩ

ＤＣ1-10V 負荷抵抗：50KΩ以上 DC1-10V Load resistance:More than 50KΩ

※添付コネクタ、ピンの型式（モレックス製）

コネクタ：51191-00700 ピン：50802 ※Types of attached connector and pin(Made by Molex) Connector:51191-00700 Pin:50802

有効ネジ深さ8 有効ネジ深さ6

Effective thread depth:8 Effective thread depth:6

G

Gas

(5)

PX FM - 20 - - 20 - 1atm/20℃ - FPM PX FM - - - - -0 G 1 ガス Gas B

■

型式

Type selection

＊1：特殊項目に付いては、型式末尾に順番に明記下さい。詳細は弊社にお問合せ下さい。＊2：測定範囲を参照下さい。＊3：圧力、温度が1atm/20℃以外のものに付いては、巻末の技術資料を参照下さい。＊測定範囲はAIR換算 1atm/20℃{OMPa（G）}条件の流量です。

＊3: Refer to techincal information at the end of this catalog, if applying any pressure and temperature other than 1 atm and 20℃. ＊Measuring range shown above are ones equivalent to air at 1 atm/20℃.

FM-PX20

Series

■

特長 Features

Flowmeter

★コンパクト/シンプル。

★低価格/短納期。

★ Compactly and simply constructed

★ Quick delivery and offering at a low price.

設計圧力/温度 Designed pres./temp. 形状 Shape 規格 Std. 流体名 Fluids MAX流量 Max flow 流量単位 Units オプション Option FPM バイトンパッキン Viton packing

1atm/20℃ 設計圧力・温度を示します Shows designed pres./temp. ＊3

MAX MAX流量をご記入下さい。 Shows here max. flowrate. ＊2

A B D E Z NmL/min NL/min SmL/min SL/min 特殊 For specif. unit ＊1 1 2 3 4 5 6 7 9 AIR N2 O2 CO2 Ar He C3H8（プロパン） (Propane)

特殊 For specif. fluid ＊1 0

1 2 9

ニードルバルブ無し With no needle valve 下側ニードルバルブ付 With needle valve at lower side 上側ニードルバルブ付 With needle valve at upper side

特殊 For specif. shape ＊1

G 気体用である事を示します Shows to be used for gas.

規格 Std. 20 測定範囲 Measuring range 40∼500NmL/min 0.1∼1NL/min 0.2∼2NL/min 0.4∼5NL/min 1∼10NL/min 2∼20NL/min 接続口径 Pipe size Rc1/8 材質 Mtl BSBM（メッキ） (Plating)

(6)

流量精度

Flow accuracy

使用最高圧力

Max operating pressure

使用流体温度

Operating fluid temperature

使用環境温度

Ambient temperature

■

仕様

Specifications

■

構造図 Structural drawing

±5％ at FS

FS±5%

0.5MPa（G）

MAX 60℃

0∼50℃（結露なきこと）

0∼50℃ (No dewing)

■材質

Materials

番号 Item No. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ 名称 Names of parts キャップ Cap フィッティング Fittings パッキング Packings ストッパー Stoppers フロート Float テーパー管 Tapered tube フロントプレート Front plate ニードルバルブ Needle valve レフシール Reflecting seal カバー Cover サラビス Countersink screw 材質 Mtl. BSBM BSBM NBR PTFE ガラス/ルビー/SUS304 Glass/Ruby/SUS304 耐熱ガラス Heat-resistant glass PMMA SUS316 ユポ YUPO AI（6063） SUS304 摘要 Remarks メッキ Plating メッキ Plating クリア Clear オリフィスOrifice：PEEK イエロー Yellow ブラック Black M3

◆FM-PX20 type

埋込型パネルカット図

For panel cut-out for embedded type

標準型パネルカット図

For panel cut-out for standard type

2-φ16 56 66 9 14 15 20 φ16 4-φ4 50 84 17 2-φ5 10 84 50 27 2-M4 深さ2.4 2.4 deep 2 27 (30∼36) 25 15 104 66 19 9 （19） 2-Rc 1/8 4-M3 深さ5 5 deep ＩＮＯＵＴ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

G

Gas

(7)

PX FM- 25 G - - 50 - 1atm/20℃ - SW PX FM- - -1 0 1 B

■

型式 Type selection

＊1：特殊項目に付いては、型式末尾に順番に明記下さい。詳細は弊社にお問合せ下さい。＊2：右の流量表の接点方式より選択下さい。＊3：右の流量表を参照下さい。＊4：圧力、温度が1atm/20℃以外のものに付いては、巻末の技術資料を参照下さい。＊5：スイッチ付不可。

＊1: For specif. items specify them at end of Type selection in order. For details, consult us with your specification. ＊2: Select it from contact forms in a table of flow ranges right.

＊3: Refer to a table of flowrates right.

＊4: Refer to technical data at the end of this catalog, if applying any pressure and temperature other than 1 atm and 20℃. ＊5： No switch installation for long type.

FM-PX25

Series

■

特長 Features

Flowmeter

★警報スイッチが取付可能です。

★対応流量レンジが増えました。

★高精度品対応。

★Alarm switch can be installed.

★Widely ranging flow to correspond added.

★Corresponding to highly accurate flowmeter.

T1 L B SW V FPM

ショートタイプ For short type

ロングタイプ精度±2％ For long type at FS±2% ＊5 スタンド付（自立型） With stand (Stand-alone type) スウェジロックタイプ継手付 With joint of Swagelok type

VCRタイプ継手付 With joint of VCR type バイトンパッキン Viton packing

1atm/20℃ 設計圧力/温度を示します Shows designed pres./temp. ＊4

特殊 For specif. fluid ＊1

0 1 2 9

特殊 For specif. shape ＊1 0 1 2 3 5 9 スイッチ無し With no switch リードスイッチA接点 With reed switch of contact A リードスイッチB接点 With reed switch of contact B

近接センサー With proximity sensor ＊2

光電センサーダークON DC24V±10％ With photosensor formed Dark ON at 24VDC±10％＊3 特殊 For specif. shape ＊1

規格 Std. 25

規格最大流量 Max flowwave specified ∼100NL/min 口径 Pipe size Rc1/4 材質 Mtl SUS316 - -ガス Gas 設計圧力/温度 Designed pres./temp. 規格 Std. 形状2 Shape2 形状1 Shape1 流体名 Fluids 流量単位 Units MAX流量 Max flow オプション Option - 特殊項目 For specif item

(8)

■

流量表 A table of flowrates

■

仕様 Specifications

■

構造図 Structural drawing

規格

Std.

測定範囲

Measuring range

10∼100NmL/min

20∼200

40∼500

（50∼500）

0.1∼1NL/min

0.2∼2

0.4∼5

（0.5∼5）＊2

1∼10

2∼20

3∼30

4∼50（5∼50）

＊2

5∼70 ＊1

10∼100 ＊1

接点方式

Contact forms

近接センサー

Proximity sensor

光電センサー

Photo sensor

リードスイッチ

Reed switch

■材質

Materials

番号 Item No. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ 名称 Names of parts ニードルバルブ Needle valve フロントプレート Front plate センサーブラケット Sensor bracket テーパー管 Tapered tube フロート Float ストッパー Stoppers Oリング O-ring リテーナ Retainer キャップ Cap フィッティング Fittings アダプタ Adapters ロックナット Locknuts リードスイッチ Reed switch スウェジロックタイプアダプタSwagelok type adapter

材質 Mtl. SUS316

PMMA PMMA

耐熱ガラス/硬質ガラス Heat-resistant glass/Hard Glass ガラス/ルビー/POM/SUS316/Ti Glass/Ruby/POM/SUS316/Ti PTFE/SUS316/FPM NBR SUS316 SUS316 SUS316 SUS316 BSBM SUS303 他 SUS303, etc.

SUS316

摘要 Remarks オリフィス Orifice：PEEK

メッキ Plating

バイロック Bylok

■

光電センサー仕様 Specifications on photo sensor

◆FM-PX25 type（スイッチなしスウェージロックタイプ継手付）

（with no switch but with joints of Swagelok type.）

パネルカット図 For panel cut-out

パネルカット図（リードスイッチ付） For panel cut-out （With reed switch）

◆FM-PX25 type（リードスイッチ付）

（with reed switch)

25 ■

近接センサー仕様 Specifications on proximity sensors

使用最高圧力

Max operating pressure

使用流体温度

Max operating pressure

使用環境温度

Ambient operating temperature

±5％ at FS

±2％ at FS

0.5MPa（G）

MAX 60℃

0∼50℃（結露なきこと）

(No dewing)

■

規格寸法

Standard dimensions

標準

standard type

ショートタイプ

Short type

ロングタイプ

Long type

L

154

139

244 L1

130

115

220 L2

110

95

200 L4

94

79 ー

L3

104

89 ー

電源

Power supply

制御出力

Control output

ケーブルの長さ

Cable length

DC12∼24V

200mA MAX 直流開閉形 NPNタイプノーマルクローズ

＊ Max 200mA make-and-break type on DC

NPN type Normally close

2m

電源

Power supply

制御出力

Control output

ケーブルの長さ

Cable length

DC24± 10％

24VDC ±10％

NPNオープンコレクタ（シンク電流80mA（DC30V）MAX)

ダークオン

NPN Open collector

（Sink current:80mA（30VDC）at MAX） Dark ON

2m

近接センサー仕様の場合は付きません

■

リードスイッチ仕様 Specifications on reed switch

接点方法

Contact forms

接点容量

Contact capacity

ケーブルの長さ

Cable length

A接点

Contact A

B接点

Contact B

DC 0∼24V

MAX 0.2A

50cm

※配線図は巻末の技術資料参照

※ For wiring see technical data at the end of this catalog.

No need to poximity sensor 2-φ20 2-1/4 18 4-M3 深さ4.5 4.5 deep 4-M3 深さ4.5 4.5 deep 30 32 (30∼36) （39）（VCR＝37） L2 L L1 L1 ＯＵＴＩＮ 2-Rc 1/4 (30∼36) 22 （26） L1 2-R7.5 15 L3 φ1 4 2-φ20 32 L L2 18 L1 パネルカット図（近接センサー付） For panel cut-out

for type with proximity sensor.

30 ＯＵＴＩＮ ① ⑫ ⑭ ② ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑩ ⑧ ⑦ ⑥ ⑤ ③ ④ ② ① ⑬ ⑫ ⑪ ⑨ L4 18 2-φ20 25 L1 ＊測定範囲は A I R 換算 1 a t m / 2 0 ℃ {OMPa（G）}条件の流量です。＊スイッチ設定範囲は、FS流量の約20∼ 80％が使用範囲です。ただし、個々の目盛や長さや接点方式等により使用範囲は異なります。＊1 ロングタイプはMAX70と100NL/min 不可。＊2 （）ロングタイプ

＊Measuring range shown above are ones equivalent to air at 1 atm/20℃.

＊Set point for contact range shall be within 20%∼80% of FS. However, it varies depend on a scale, size and contact method of flowmeter.

＊1 Long type for max 70 and 100 NL/min are not available.

＊2 Flowrates for long type are in parentheses （）.

流量精度

Flow accuracy

標準品

Standard type

ショートタイプ

Short type

ロングタイプ

Long type

G

Gas

(9)

-- - -- - -

-■

型式 Type selection

＊1：特殊項目に付いては、型式末尾に順番に明記下さい。詳細は弊社にお問合せ下さい。＊2：測定範囲を参照下さい。＊3：圧力、温度が1atm/20℃以外のものに付いては、巻末の技術資料を参照下さい。＊4：規格25のみ対応。

＊1: For specif. items specify them at end of Type selection in order. For details, consult us with your specification. ＊2:Refer to a table of measuring range.

＊3:Refer to technical information at the end of this catalog, if applying any pressure and temperature other than 1 atm and 20℃. ＊4:Responding only to Std. 25

DUO-PX

Series

■

特長 Features

Duo-flow

★フロートの位置で流量を現場目視できます。

★同時に連続信号を出力できます。

★Flowrates are visually confirmed by the position of float on site.

★Also a continuous signal can be produced simultanously.

DUO PX 25 G 1 1 B 40 1atm/20℃

DUO PX 規格 _Std. ガス _Gas _{Shape 2}形状2

0 形状1 Shape 1 流体名 Fluids 流量単位 Units MAX流量 Max flow 設計圧力/温度 Designed pres./temp. オプション Option SW B SW V FPM

スタンド付（自立型） With stand (Stand-alone type) ＊4 スウェジロックタイプ継手付 With joint of Swagelok type ＊4

VCRタイプ継手付 With joint of VCR type ＊4 バイトンパッキン Viton packing

1atm/20℃ 設計圧力/温度を示します Shows designed pres./temp. ＊3

0 1 2 9

特殊 For specif. shape ＊1 1

2 3 9

4-20mA出力 Output at 4-20mA 1-5V出力 Output at 1-5V 1-10V出力 Output at 1-10V

特殊 For specif. item ＊1

規格 Std. 20 25

規格最大流量 Max flowrate specified ∼20NL/min ∼90NL/min 口径 Pipe size Rc1/8 Rc1/4 材質 Mtl BSBM SUS316 - 特殊項目 For specif item

(10)

■

流量表 A table of flowrates

■

仕様

Specifications

■

構造図 Structural drawing

規格

Std.

測定範囲

Measuring range

40∼500 NmL/min

0.1∼1 NL/min

0.2∼2 NL/min

0.4∼5 NL/min

1∼10 NL/min

2∼20 NL/min

10∼40 NL/min

20∼90 NL/min

＊測定範囲はAIR換算 1atm/20℃{OMPa（G）}条件の流量です。＊Measuring range shown above are ones equivalent to air at 1atm/20℃.

■

計測概要 Measurement in general

◆DUO-PX20 type

◆DUO-PX25 type

20

25 流量精度

Flow accuracy

出力精度

Output accuracy

使用最高圧力

Max operating pressure

使用流体温度

Operating fluid temperature

使用環境温度

Ambient operating temperature

出力信号

Output signals

出力性能

Output performance

電源

Power supply

ケーブルの長さ

Cable length

±5％ at FS

FS±5%

±5％ at FS

FS±5%

0.5MPa（G）

MAX60℃

0∼50℃（結露なきこと）

(No dewing)

ＤＣ4-20mA 負荷抵抗：400Ω以下

DC4-20mA Load resistance:Below 400Ω

ＤＣ1-5V 負荷抵抗：50KΩ以上

DC1-5V Load resistance:More than 50KΩ

ＤＣ1-10V 負荷抵抗：50KΩ以上

DC1-10V Load resistance:More than 50KΩ

約152分解能

Approx resolution of 152

DC12∼24V約80mA

Approx 80mA

2m

■材質

Materials

番号 Item No. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ 名称 Names of parts ニードルバルブ Needle valve フロントプレート Front plate フロート Float テーパー管 Tapered tube ストッパー Stoppers Oリング O-ring リテーナ Retainer キャップ Cap フィッティング Fittings ロックナット Locknuts アダプタ Adapters LED

リニアセンサーー式 A set of linear sensor

材質 Mtl. SUS316 PMMA SUS316 耐熱ガラス Heat-resistant glass PTFE/FPM NBR SUS316 SUS316 SUS316 BSBM SUS316 ー PBT他 PBT,etc 摘要 Remarks クリア Clear メッキ Plating

■材質

Materials

番号 Item No. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ 名称 Names of parts ニードルバルブ Needle valve ケース Case フロントプレート Front plate テーパー管 Tapered tube フロート Float ストッパー Stoppers Oリング O-ring リテーナ Retainer キャップ Cap フィッティング Fittings LED リニアセンサーー式 A set of linear sensor

材質 Mtl. SUS316 Al PMMA 耐熱ガラスHeat-resistant glass SUS304 PTFE NBR BSBM BSBM BSBM ー PBT他 PBT,etc 摘要 Remarks 黒アルマイト Black alumite クリアー Clear メッキ Plating メッキ Plating メッキ Plating パネルカット図 For panel cut-out

パネルカット図 For panel cut-out

② ⑪ ⑫ ① ③ ④ ⑤ ⑥ ⑦ ⑧ ② ① ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑩ ⑨ φ16 14 9 4-φ4 15 12 66 56 4-M3 (深さ 7)(depth : 7) 2 25 2-Rc1/8 (30∼36) 104 27 66.5 31 25 84 10 10 OUT IN 4-M3 (深さ 6.5)(depth : 6.5) φ16 14 10 12 22 (30∼36) 32 36 30 2-Rc1/4 18 66.5 25 102 110 130 154 18 4-φ4 OUT IN 投光側センサ

Sensor at transmitter side

受光側センサ

Sensor at receiver side 投光側と受光側に赤外IRとフォトトランジスターそれぞれ20個あります。その間にあるフロートが光を遮り、影の濃さによってフォトトランジスターが反応して ON/OFFします。フロートの影を高低として読み取り、アナログ信号(4-20mA)に演算され出力信号となります。

There are 20 pieces of phototransistor and infrared IR both in the transmitter and receiver sides, respectively.

The float located between that shadows light, and the thickness of the shadows reacts on the phototransistor to turn on or off. The shadow of float has been read in high-low level, computed into the analog signal(4-20mA), and can be produced as an output signal.

液体の流れ

Fluid flowing direction

ケーブル仕様

Specifications on cable

信号名 Names of signal DC12∼２４Ｖ 12-24VDC 0V アナログ出力 Analog Output 外皮シールド Wire shileding 色仕様 Color specified 赤色 Red 白色 White 黄色 Yellow 緑色 Green 線種 Class of cable AWG#24 AWG#24 AWG#24 AWG#24

G

Gas

(11)

PG

FM - 30 G - 0 2 - B 150 - 1atm/20℃ - SW

＊1：特殊項目については、型式末尾に順番に明記下さい。詳細は弊社にお問合せ下さい。＊2：右の測定範囲を参照下さい。

＊3：圧力、温度が1atm/20℃以外のものについては、巻末の技術資料を参照下さい。

＊1: For specif. items specify them at end of Type selection in order. For details, consult us with your specification. ＊2: Refer to a table of measuring range right.

＊3: Refer to technical information at the end of this catalog, if applying any pressure and temperature other than 1 atm and 20℃.

FM-PG

Series

■

特長 Features

Flowmeter

★パージ用流量計としても最適です。

★容易な保守。

★構造が簡単で、耐久性に優れています。

★ Most widely used as a purging flowmeter.

★ For maintenance to easy.

★ Simply constructed and excellent in durability.

記入例 For instance of entry PG FM - ガス - - - -Gas

■

型式 Type selection

設計圧力/温度 Designed pres./temp. 形状 Shape 規格 Std. 流体名 Fluids MAX流量 Max flow 流量単位 Units オプション Option SW FPM

スウェジロックタイプ継手付 With joint of Swagelok type バイトンパッキン Viton packings 設計圧力・温度を示します Shows designed pres. / temp. ＊3 1atm/20℃

A B D E Z NmL/min NL/min SmL/min SL/min 特殊 For specif. unit ＊1 1 2 3 4 5 6 7 9 AIR N2 O2 CO2 Ar He C3H8（プロパン）(Propane)

1 2 9

特殊 For specif. installation ＊1

規格 Std. 25 30 40

規格最大流量 Max flowrate specified ∼30NL/min ∼150NL/min ∼300NL/min 口径 Pipe size Rc1/4 3/8 1/2 材質 Mtl. BSBM （メッキ Plating）

(12)

流量精度

Flow accuracy

使用最高圧力

Max operating pressure

使用流体温度

Operating fluid temperature

使用環境温度

Ambient temperature

■

流量および規格寸法

Flow ranges and dimensions specified

■

仕様 Specifications

■

構造図

Structural drawing

±5％ at FS

FS±5%

0.5MPa（G）

MAX60℃

0∼60℃（結露なきこと）

( No dewing )

規格

Std.

測定範囲

Measuring range

寸法（mm）

Dimensions

（mm）

＊測定範囲はAIR換算 1atm/20℃{OMPa（G）}条件の流量です。

＊The measuring range shown above are ones equivalent to air at 1atm/20℃.

■材質

Materials

番号 Item No. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ 名称 Names of parts キャップ Cap フィッティング Fitting パッキング Packings ストッパー Stoppers テーパー管 Tapered tube フロート Float カバー Cover ニードルバルブ Needle valve バックプレート Back plate 取付ボルト Mounting bolts ゴムストッパー Rubber stoppers 材質 Mtl. BSBM BSBM NBR BSBM/PTFE/FPM 耐熱ガラス/硬質ガラス Heat-resistant glass/Hard glass SUS304/Ti/ルビー/POM/ガラス SUS304/Ti/ Ruby/POM/Glass

PMMA SUS304/SUS316 SS400 SS400 FPM 摘要 Remarks メッキ Plating メッキ Plating FPMストッパー付 With FPM stoppers ハンドルPP Handle: PP 白塗装 Painted white メッキ Plating

◆FM-PG25 type

◆FM-PG30/40 types

パネルカット図

For panel cut-out

L

RcA

B

C

H

φd φD

M

25 160 130 80

25 15 1/4

29

50

33

6

20

5 167 135 80 27.5

16 3/8

36

50

51

6

22

5 185 145 80 32.5

44

55

59

7

27

6 G

2.5

5

6 E

（19）

（16.5）

20 1/2

30

40

NmL/min 30∼300 40∼500 NL/min 0.1∼1 0.2∼2 0.4∼5 1∼10 1∼15 2∼20 3∼30 3∼30 4∼40 4∼50 5∼80 10∼100 10∼120 10∼130 10∼150 20∼200 20∼250 30∼300 2-φD 2-φd １２ ① ② ③ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ２-Rc A ２-M IN OUT （Open時）４１２４３３ H E E C B L G G

(At max open position)

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ２-M IN OUT （Open時）１２４３４３ H C B L

(At max open position)

G

Gas

(13)

接続口径 Pipe size -- - - -- - - -

-■

型式 Type selection

FM-PR

Series

■

特長 Feature

Flowmeter

★中∼大流量対応のパネル取付型流量計

★流量調整バルブと警報スイッチ取付可能

★Panel-mounting type flowmeters for corresponding to the medium amount of flow up to

the larger one.

★Flow control valve and alarm switch can be installed.

記入例 For instance of entry PR FM 50 G 3 2 B 400 1atm/20℃ 03 SW PR FM 規格 Std. ガス Gas 形状2 Shape 2 0 形状1 Shape 1 流体名 Fluids 流量単位 Units MAX流量 Max flow 設計圧力/温度 Designed pres./temp. オプション Option B L SW V FPM PD1

スタンド付（自立型） With stand (Stand-alone type) ＊5 ロングタイプ精度 FS±2％ For long type, FS±2% accuracy ＊6 スウェジロックタイプ継手付 With joint of Swagelok type

VCRタイプ継手付 With joint of VCR type バイトンパッキン Viton packing

光電センサーダークON DC24V±10％With photosensor formed Dark ON at 24VDC±10％ O2 O3 O4 O5 O6 O7 接続口径 Pipe size Rc 3/8 1/2 3/4 1 11_/4 11_/2 規格 Std. 40、50 50、60 60 80、80L

B E Z

NL/min SL/min 特殊 For specif. unit ＊1 1 2 3 4 5 6 7 9 AIR N2 O2 CO2 Ar He C3H8（プロパン）(Propane)

ニードルバルブ無し With no needle valve 下側ニードルバルブ付 With needle valve at lower side 上側ニードルバルブ付 With needle valve at upper side パネル埋込型ニードルバルブ無し Panel embedded type with no needle valve パネル埋込型下側ニードルバルブ付 Panel embedded type with valve at lower side パネル埋込型上側ニードルバルブ付 Panel embedded type with valve at upper side

特殊 For specif. shape ＊1 スイッチ無し With no switch

リードスイッチ横A接点（PR40型は不可）With side reed switch of contact A(No PR40 type) ＊2 リードスイッチ横B接点（PR40型は不可）With side reed switch of contact B(No PR40 type) ＊2

リードスイッチ後A接点 With rear reed switch of contact A リードスイッチ後B接点 With rear reed switch of contact B

特殊 For specif. shape ＊1 0 1 2 3 4 5 9 0 1 2 3 4 9

規格 Std. 40 50 60 80 80L

規格最大流量 Max flowrate specified ∼150NL/min ∼400NL/min ∼700NL/min ∼1500NL/min ※ ∼3000NL/min ※ 材質Mtl SUS304 ＊1：特殊項目に付いては、型式末尾に順番に明記下さい。詳細は弊社にお問合せ下さい.。＊2：スイッチ横は向かって右側が標準です。＊3：右の測定範囲を参照下さい。＊4：圧力、温度が1atm/20℃以外のものに付いては、巻末の技術資料を参照下さい。

＊1: For specif. items specify them at end of Type selection in order. For details consult us with your specification.

＊2: Std. switch installation is on right as one faces. ＊3: Refer to a table of measuring range right.

＊5：スタンドはPR50のみ対応。＊6：PR40のロングタイプは製作不可。

※PR80/80Lはロックナット付き不可。＊5: For stand mounting, it is mountable only to PR50 type. ＊6: Long type for PR40 not available.

※Locknuts are not attached to PR80 and 80L types.

(14)

■

流量および規格寸法

Flow ranges and standard dimensions

使用最高圧力 Max. operating pressure

使用流体温度 Operating fluid temperature

使用環境温度 Ambient operating temperature

接点方法 Contact forms 接点容量 Contact capacity ケーブルの長さ Cable length

■

仕様 Specifications

■

構造図 Structural drawing

±5% at FS ±2％ at FS 0.5MPa（G） MAX 60℃ 0∼50℃（結露なきこと）（No dewing） A接点 Contact A B接点 Contact B 0∼24VDC MAX 0.2A 50cm

■

材質

Materials

名称 Name of parts キャップ Cap フィッティング Fittings パッキング Packings ストッパー Stoppers ガイドポール Guiding pole フロート Float テーパー管 Tapered tube フロントプレート Front plate フロントプレート Front plate 番号 Item No. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧-1 ⑧-2 材質 Mtl. SUS304 SUS304 NBR SUS304 SUS304 SUS304/Ti 耐熱ガラス/硬質ガラス Heat resistant glass/ Hard glass

AI合金 Al alloy PMMA

摘要 Remarks

Mg密封（スイッチ付）Mg sealed for switch 黒ツヤ消アルマイト処理（アクリル板接着）

Black frosted alumite treatment

クリア Clear

◆FM-PR40/50/60 type 標準タイプ上側ニードルバルブ付リードスイッチ後付

◆FM-PR40/50/60 types for standard type with needle valve at upper side and rear Reed switch

◆FM-PR40/50/60/80/80L type パネル埋込みタイプ上側ニードルバルブ付リードスイッチ横付

◆FM-PR40/50/60/80/80L types for panel embedded type with needle valve at upper side and side Reed switch

◆FM-PR80/80Ltype 標準タイプ上側ニードルバルブ付リードスイッチ後付

◆FM-PR80/80L type for standard type with needle valve at upper side and rear Reed switch

4∼50 ※ 10∼100 10∼150 10∼100 20∼200 30∼300 40∼400 40（50）∼500 60（70）∼700 100∼1000 100∼1500 200∼2000 300∼3000 規格 Std. 40 50 60 80 80L NL/min 測定範囲 Measuring range

＊測定範囲は、AIR換算 1atm/20℃｛0 MPa（G）｝条件の流量です。

＊スイッチ設定範囲は、FS流量の約20∼80％が使用範囲です。ただし、個々の目盛や長さや接点方法等により使用範囲は異なります。＊Measuring range shown above are ones equivalent to air at 1 atm/20℃.

＊Set point for contact range shall be within 20%~80% of FS. However, it varies depending on a scale, size and contact method of flowmeter. 寸法（mm） Dimensions(mm)

〔〕寸法は、パネル埋込型センサーは後側のみロングタイプは、製作不可

Parenthetical dimensions are for panel embedded type For rear sensor only. No long type

（）寸法は、ロングタイプ【】寸法は、センサー後付タイプ

Parenthetical dimensions are for long type Bracketed dimensions for sensor at rear type

（）寸法は、ロングタイプ Parenthetical dimensions are for long type

（）寸法は、ロングタイプロングタイプのみ製作可能 Parenthetical dimensions are for long type For long type only

φ5 M4 深さ9 9 deep φ5 M4 深さ9 9 deep φ5 M4 深さ9 9 deep φ6 M5 深さ10 10 deep Ｌ 157 185 （310） 210 （355） 307 （397）（417） L1 130 150 （275） 160 （305） 235 （325）（345） B 39 53 （53） 62 （62） 91 （91）（91） H 38〔37〕 44【46】（44/【46】） 56 （56） 81 （81）（81） L2 102 120 （245） 140 （285） 175 （265）（285） b1 25 35 （35） 40 （40） 42 （42）（42） L3 90 100 （225） 105 （250） 145 （235）（255） L4 14 15 （15） 10 （10） 30 （30）（30） φD2 20 30 （30） 31 （31） 52 （52）（52） L5 94 112 （237） 102 （247） 145 （235）（255） b2 16 40 （40） 42 （42） 56 （56）（56） 30∼38 【31∼39】 40∼52 17 17【15】 19【17】 19 22 25.5 26.5 27.5 44∼59 60∼84 Rc 3/8→24 Rc 3/8→24 Rc 1/2→29 Rc 1/2→35 Rc 3/4→38 Rc 1→56 Rc 11_/₄_→56 Rc 11_/₂_→61 備考 Remarks 名称 Name of parts サイドプレート Side plate ニードルバルブ Needle valve バックプレート Back plate アダプタ Adapters ロックナット Locknuts リードスイッチ Reed switch ポインター Pointer スイッチプレート Switch plate ステイボルト Stay bolts ゴムストッパー Rubber stoppers 番号 Item No. ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ 材質 Mtl. AI合金 Al alloy SUS304 PMMA SUS304 BSBM SUS303 他 SUS303, etc.

PMMA ベークライト Bakelite SUS304 FPM 摘要 Remarks 黒ツヤ消アルマイト処理 Black frosted alumite treatment ハンドル：PP Handle:PP イエロー Yellow クロームメッキ Chrome plating クリア Clear ブラック Black パネルカット図

For panel cut-out ① ② ③ ④ ⑤ ⑦ ⑥ ⑩ ⑨ ⑭ ⑮ ⑫ ⑱ ⑱ ⑪ ８-２パネルカット図

For panel cut-out Rcd→φD1 φd→Mx Z T ① ② ③ ④ ⑤ ⑥ ⑦ ⑩ ⑨ ⑰ ⑭ ⑯ ⑫ ⑪ パネルカット図

For panel cut-out ① ② ③ ④ ⑤ ⑦ ⑥ ⑩ ⑨ ⑭ ⑬ ⑱ ⑫ ⑯ ⑪ ８-１８-１流量精度 Flow accuracy 標準品 Std. ロングタイプ L type (25) φD2 4-φd b1 L3 b1 L2 L4 OUT IN L1 2-Rc d T 4-Mx b1 B H L2 L L4 Z 2-φD1 b2 L5 L1 OUT IN (25) Z T 2-Rc d B H L1 L 2-φD1 L4 4-φd b1 b2 L5 L1 L2 Z L4 6 2-Rc d T H (25) 4-Mx 6 B L L2 L1 OUT IN

G

Gas

マスフローコントローラマスフローフローメータサーモフローフローチェッカー www.tofco.jp 青 Blue（−）茶 Brown（＋）

(15)

-- - -- - -

-■

型式 Type selection

＊1：特殊項目に付いては、型式末尾に順番に明記下さい。詳細は弊社にお問合せ下さい。＊2：右の測定範囲を参照下さい。＊3：圧力、温度が1atm/20℃以外のものに付いては、巻末の技術資料を参照下さい。

＊1: For specif. items specify them at end of Type selection in order. For details, consult us with your specification. ＊2: Refer to a table of measuring range right.

FM-NF

Series

■

特長

Features

Flowmeter

★中∼大流量対応のフランジ接続型流量計。

★SUSとPVCのフランジ材質選択可。

★耐蝕型一般工業用タイプ。

★Flange connecting type for corresponding to the medium amount of flow up to the larger

one.

★Either stainless steel or PVC is selectable for the material of flange.

★Corrosion resisting type for general industry use.

記入例 For instance of entry NF FM 25 G 1 B 1000 1atm/20℃ C NF FM 規格 _Std. ガス _Gas 1 形状 Shape 流体名 Fluids 流量単位 Units MAX流量 Max flow 設計圧力/温度 Designed pres./temp. オプション Option FPM C バイトンパッキン Viton packing 保護カバー With protecting cover

B C E F Z NL/min Nm3_/min SL/min Sm3_/min 特殊 For specif. unit ＊1 1 2 3 4 5 6 7 9 AIR N2 O2 CO2 Ar He C3H8（プロパン） (Propane)

2 9

オールSUS304材質 All made of SUS304

フランジ材質のみPVC（フロート、ガイドポール等はSUS304） Only material of flanges made of PVC(Float and guiding pole are SUS304)

規格最大流量 Max flowrate specified ∼300NL/min ∼300NL/min ∼300NL/min ∼1000NL/min ∼1500NL/min ∼2000NL/min ∼3000NL/min ∼4000NL/min

接続口径（JIS10KF） Pipe size(JIS10KF) 10A 15A 20A 25A 32A 40A 50A 65A 規格 Std. 10 15 20 25 32 40 50 65 - 特殊項目 For specif item

(16)

■

流量および規格寸法

Flow ranges and standard dimensions

■

仕様 Specifications

■

構造図 Structural drawing

±3％ at FS

FS±3%

0.5MPa（G）

MAX60℃

0∼60℃（結露なきこと）

( No dewing )

±3％ at FS

FS±3%

0.35MPa（G）

MAX40℃

0∼40℃（結露なきこと）

( No dewing )

規格

Std.

測定範囲

Measuring range

寸法（mm）

Dimensions(mm)

＊測定範囲はAIR換算 1atm/20℃{OMPa（G）}条件の流量です。

＊Measuring range shown above are ones equivalent to air at 1 atm/20℃.

■材質

（形状2選定時）

Materials

(when selecting 2 of shape) 番号 Item No. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 名称 Names of parts フランジ Flanges ストッパー Stoppers パッキング Packings ガイドポール Guiding pole フロート Float テーパー管 Tapered tube エンドプレート End plate ステイボルト Stay bolts ナット Nuts ゴム/スプリングストッパー Rubber/Spring Stoppers 材質 Materials PVC SUS304/FPM/PTFE NBR SUS304/SUS316 SUS304/Ti 耐熱ガラス/硬質ガラス Heat-resistant glass/ Hard glass

SUS304 SUS304 SUS304 FPM/SUS304

◆FM-NF type（形状の1 材質SUS304）

( for 1 of shape, material of SUS304)

◆FM-NF type（形状の2 材質PVC）

( for 2 of shape, material of PVC)

10

15

20

25

32

40

50

65 NL/min

2∼20

3∼30

10∼100

20∼200

30∼300

50∼500

100∼1000

100∼1500

200∼2000

200∼2500

300∼3000

300∼3500

400∼4000

L

d

φC

φD

n-φh

330

380

470

470 15A

20A

10A

25A

32A

40A

50A

65A

70

75

65

90

100

105

120

140

95

100

90

125

135

140

155

175 4-15

4-19

備考

Remarks

●FM-NF型（材質SUS304選定時）

●FM-NF type, when selecting material of SUS304.

●FM-NF型（フランジ材質PVC選定時）

●FM-NF type, when selecting PVC of flange material.

■材質

（形状1選定時）

Materials

(when selecting 1 of shape) 番号 Item No. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 名称 Names of parts フランジ Flanges エンドプレート End plate パッキング Packings ストッパー Stoppers ガイトポール Guiding pole フロート Float テーパー管 Tapered tube ステイボルト Stay bolts ナット Nuts ゴム/スプリングストッパー Rubber/Spring Stoppers 材質 Mtl. SUS304 SUS304 NBR SUS304/FPM/PTFE SUS304/SUS316 SUS304/Ti 耐熱ガラス/硬質ガラス Heat-resistant glass/ Hard glass

SUS304 SUS304 FPM/SUS304 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑩ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

流量精度

Flow accuracy

使用最高圧力

Max operating pressure

使用流体温度

Operating fluid temperature

使用環境温度

Ambient operating temperature

流量精度

Flow accuracy

使用最高圧力

Max operating pressure

使用流体温度

Operating fluid temperature

使用環境温度

Ambient operating temperature

G

Gas

マスフローコントローラマスフローフローメータサーモフローフローチェッカー www.tofco.jp ＯＵＴＩＮ φC d φD n-φｈ n-φｈＯＵＴ L ＩＮ φD φC d L

(17)

-- - - -- - - -

-■

型式 Type selection

BY-OM

Series

■

特長 Features

By-flow

★中流量から大流量までシリーズ化。

★耐久性に優れています。

★分流式構造のため、本体を配管から取り外さなくても指示部の保守が可能。

★流れ方向を自由に選定できます。

★Ranging from middle amount of flow up to a large one in series.

★Excellent in durability.

★Part of indicator can be maintained without removing meter boy from piping due to flow

dividing structure.

★Selection can be freely made on flow direction.

BY OM 15 F G R 1 B 200 1atm/20℃ OM BY 規格 Std. ガス Gas 形状 Shape 0 流体名 Fluids 流量単位 Units MAX流量 Max flow 設計圧力/温度 Designed pres./temp. オプション Opt. V BS フランジ Flange 流れ方向 Flow direction 材質 Mtl. FPM V BS 304 MAX B C E F Z 1 2 3 4 5 6 7 9 左→右 Left →Right 右→左 Right→Left 下→上 Down→Up 上→下 Up→Down 標準 Standard 特殊 For specif. shape ＊1

フランジ接続タイプのみ表示します。Rcネジの場合は表示しません。 Shows flange connecting type only. No need to show, if it is Rc thread.

R L U D 0 9 F 規格 Std. 15 20 25 32 40 50 65

規格最大流量 Max flowrate specified ∼200NL/min ∼500NL/min ∼1.2Nm3_/min ∼2Nm3_/min ∼3Nm3_/min ∼5Nm3_/min フランジ接続タイプ Flange connection 15A 20A 25A 32A 40A 50A 65A Rc接続タイプ Rc connection Rc 1/2 3/4 1 11_/4 11_/2 2 − バイトンパッキン Viton packing ストップバルブ付 With stop valve

BSBM SUS304/SCS13 MAX流量をご記入下さい。 Shows here max. flowrate. ＊2

設計圧力・温度を示します Shows designed pres./temp. ＊3 1atm/20℃ ＊1：特殊項目に付いては、型式末尾に順番に明記下さい。詳細は弊社にお問合せ下さい。＊2：右の測定範囲を参照下さい。＊3：標準は圧力、温度が1atm/20℃です。それ以外のものについてはご相談下さい。 NL/min Nm3_/min SL/min Sm3_/min 特殊 For specif. unit ＊1

AIR N2 O2 CO2 Ar He C3H8(プロパン）(Propane)

＊1:For specif. items specify them at end of Type selection in order. For details, consult us with your specification.

＊2:Refer to a table of measuring range right.

＊3:Standerd temperature and pressure are at 1atm and 20℃. For any other specifucations, consult us with your specificatoins.

■

原理・特長 Principle/Features

バイフロー（分流式流量指示計）は、差圧式流量計の流量指示部を分流による流量指示にしたもので、オリフィスの絞り機構を利用したものです。 ①差圧の制約を受けません。（低い差圧の測定も可能です。） ②目盛管の掃除および破損の場合の取り替えに、主流管を止める必要がありません。（バルブ選定時のみ） ③目盛範囲は、1（最小流量）：5（最大流量）になります。

Byflow (Flow dividing indicator) is a flowmeter which indicates the flowrate in terms of the flow indi-cating part of differential pressure type flowmeter and employs a throttle mechanism of orifice. ①Restrictions are not placed on differential pressure.(Low differential pressure can be also

meas-ured).

②No need to stop flowing in mainstream pipe at time of cleaning and replacing graduated tube with new one when damaged (Only when selected the valve).

③Scale ranges is five(max flowrate) to one(Minimum flowrate).

(18)

■

流量および規格寸法

Flow ranges and standard dimensions

■

構造図

Structural drawing

規格

Std

測定範囲

Measuring range

40∼200

100∼500

0.2∼1

0.3∼1.2

0.2∼1

0.3∼1.2

0.4∼2

0.6∼3

1∼5

15

20

25

32

40

50

65 d

1/2

3/4

1

_/

₄

1

_/

₂

2 L

80

90

100 ー

B

85

89

91

98 D

48

60

65

80 d

15A

20A

25A

32A

40A

50A

65A

φD

95

100

125

135

140

155

175 φC

70

75

90

100

105

120

140 n-φh

4-15

4-19

B

133

138

136

142

151 寸法（mm）

Dimensions(mm)

Rc接続

Rc connection

フランジ接続

Flange connection

＊測定範囲はAIR換算 1atm 20℃{OMPa（G）}条件の流量です。

＊上記の流量以外に付いては、ご相談下さい。

＊Measuring range shown above are ones equivalent to air at 1 atm/20℃. ＊Consult us as to any flowrate other than ones as shown above.

■材質

Materials

番号 Item No. ① ② ③ ④ ⑤ ⑥ ⑦ 名称 Names of parts カバー Cover フロート Float テーパー管 Tapered tube パッキング Packing フィッティング Fitting フランジ Flange オリフィス Orifice 材質 Mtl. PMMA SUS304/Ti SUS304/Ti 耐熱ガラス/硬質ガラス Heat-resistant glass/Hard glass

NBR BSBM/SUS304 SUS304/SCS13 SUS304 摘要 Remarks BSBM（メッキ）（Plating） JIS10K規格 Std: JIS10K

◆BY-OM type（Rc接続タイプ）

（for Rc connection）

◆BY-OM type（フランジ接続タイプ）

（for flange connection）

◆BY-OM type（ストップバルブ付タイプ）

（with stop valve）

NL/min

Nm

3

_/min

B＋45 ストップバルブ Stop valve ⑥ ⑦ ① ② ③ ④ ⑤ ⑥ ⑦ OUT IN φD φC d n-φh 163 135 27.5 140 B 50 36 ⑥ ⑦ ⑥ ⑦ OUT IN φD 163 135 27.5 L B 36 50 ① ② ③ ④ ⑤ Rcd B寸法は45mm長くなります。 Dimension B extends to 45mm long.

■

配管取付時の注意事項 Precaution in making up pipe

①計測精度を上げるため、配管は、IN側に10D（口径の10倍）、OUT側に5D以上の直管部を設けて下さい。

②機器を正常に作動させるため、IN側にストレーナを取り付けることをお勧めします。 ③必ず流体が管内を充満するようにして下さい。

④ストップバルブつきの場合は、バルブを全開にして下さい。

①Set up the part of straight pipe more than 5D at outlet and 10D (ten times the pipe size) at inlet in order to upgrade flow measuring accuracy.

②In order to operate properly it is recommended to set up a strainer at inlet. ③Always keep inside of tube filled fully with fluid.

④Fully open valve, if it is furnished with stop valve.

流量精度

Flow accuracy

使用最高圧力

Max operating pressure

使用流体温度

Operating fluid temperature

使用環境温度

Ambient temperature

■

仕様 Specifications

±5％ at FS

0.75MPa（G）

MAX 35℃

0∼60℃（結露なきこと）

(No dewing)

BY-OM型流量指示計

Flowmeter typed BY-OM

上流側直管部

Straight pipe located upstream 10D以上 10D or more

下流側直管部

Straight pipe located downstream

直管部 Part of straight pipe

5D以上 5D or more

G

Gas

(19)

-- - -- - -

-■

型式 Type selection

＊1：特殊項目に付いては、型式末尾に順番に明記下さい。詳細は弊社にお問合せ下さい。＊2：測定範囲を参照下さい。＊3：圧力、温度が1atm/20℃以外のものに付いては、巻末の技術資料を参照下さい。＊4：ライトON 及 DC12V仕様も製作可 ※測定範囲はAIR換算 1atm/20℃{0MPa（G）}条件の流量です。

＊3: Refer to technical information at the end of this catalog, if applying any pressure and temperature other than 1 atm and 20℃. ＊4: Specifications on photosensor formed Lihgit ON and 12VDC are also available on request.

※Measuring range shown above are ones equivalent to air at 1 atm/20℃

FC-C18

Series

■

特長

Features

Flow Checker

★量産タイプ。

★短納期。低価格。

★アクリルボディの採用。コンパクト、

シンプル、

クリーン。

★光電センサー付対応可

★Mass-produced type

★Quick delivery and offering at a low price.

★Employing acrylic body enabled to design compact, simple and clean.

★A type with photosensor is also avaiable.

記入例 For instance of entry C FC 18 G 2 B 10 1atm/20℃ C FC 規格 _Std. ガス _Gas 1 形状 Shape 流体名 Fluids 流量単位 Units MAX流量 Max flow 設計圧力/温度 Designed pres./temp. オプション Option FPM FPM PD1 バイトンパッキン Viton packing 光電センサーダークON DC24V±10％＊4

With photosensor formed Dark ON at 24VDC±10%

B Z

NL/min 特殊 For specif. unit ＊1 1

2 9

AIR N2 特殊 For specif. fluid ＊1 0

1 9

ニードルバルブ無し With no needle valve 下側ニードルバルブ付 With needle valve at lower side

G 気体用である事を示します。 Shows to be used for gas.

規格 Std. 18 測定範囲 Measuring range 0.4∼5NL/min 1∼10NL/min 接続口径 Pipe size Rc 1/8 材質 Mtl. SUS304 樹脂（PMMA）製品については、薬品の混入使用はご遠慮ください。

With respect to plastic product（PMMA）, please refrain from the use of mixing of chemicals.

Caution

(20)

流量精度

Flow accuracy

使用最高圧力

Max operating pressure

使用流体温度

Operating fluid temperature

使用環境温度

Ambient operating temperature

■

仕様 Specifications

■

構造図 Structural drawing

±5％ at FS

0.4MPa（G）

MAX55℃

0∼55℃（結露なきこと）

(No dewing)

■材質

Materials

番号Item No. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 名称 Names of parts ボディ Body カバー Cover フロート Stopper ストッパー Stoppers ニードルシリンダー Needle cylinder ハンドル Handle スプリングケース Spring case ニードルバルブ Needle valve 材質 Mtl. PMMA PMMA SUS304/ガラス/窒化珪素/アルミナ SUS304/Glass/Silicon nitride/Alumina PE SUS304 PP POM SUS304 摘要 Remarks クリアー Clear クリアー Clear 摘要 Remarks 番号 Item No. ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ 名称 Names of parts キャップ Cap ニードルオリフィス Needle orifice Oリング O-ring アダプタ Adapter インサートナット Inserted nut 光電センサー（投光側）Photosensor(Transmitting side) 光電センサー（受光側） Photosensor(Receiving side) センサー固定ネジ Sensor setscrew ブラケット Bracket ニードルキャップ Needle caps 材質 Mtl. SUS304 PPS NBR SUS304 BSBM PP等 PP, etc. PP等 PP, etc. SUS304 ABS SUS304

電源

Power source

制御出力

Controlling capacity

ケーブルの長さ

Cable length

■

光電センサー仕様 Specifications on photosensor

DC24 ±10％

24VDC ±10%

NPNオープンコレクタ（シンク電流80mA（DC30V）MAX）

ダークオン

NPN Open collector

(Sink current: 80mA(30VDC) at max) Dark ON

2m

パネルカット図

For panel cut-out

パネルカット図

For panel cut-out

◆FC-C18 type（センサー付）バルブ付

（with sensor）and needle valve

◆FC-C18 type（センサーなし）バルブなし

（with no sensor）and no needle valve

ＯＰＥＮ 2-φ4 2-φ15 2-φ15 2-φ4 (2000) 黒 BLACK；ＯＵＴＰＵＴ茶 BROWN；＋ＤＣ２４Ｖ青 BLUE ；０Ｖ茶 BROWN；＋ＤＣ２４Ｖ青 BLUE ；０Ｖ 16 84 52 10.5 63 32 14 (300) 25 12 MAX34.5 22 ＯＵＴ 2-M3 深さ5 5 deep ＩＮ 61 21 32.5 103 17 9.5 9.5 84 感度ボリウム Sensitivity volume (2000) 26 8.5 2-Rc1/8 10.5 14 63 84 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑬ ⑭ ⑮ ⑯ ⑫ ⑰ 103 ⑱ 2-M3 深さ5 5 deep ⑨ ⑪

G

Gas

マスフローコントローラマスフローフローメータサーモフローフローチェッカー www.tofco.jp 8.5 25 22 12 ＯＵＴＩＮ 9.5 84 ① ② ③ ④ 2-Rc1/8 ⑫ ⑬

(21)

-- - -- - -

-■

型式 Type selection

＊1：特殊項目に付いては、型式末尾に順番に明記下さい。詳細は弊社にお問合せ下さい。＊2：測定範囲を参照下さい。＊3：圧力、温度が1atm/20℃以外のものに付いては、巻末の技術資料を参照下さい。＊測定範囲はAIR換算 1atm/20℃{0MPa（G）}条件の流量です。＊スイッチ設定範囲は、FS流量の約20∼80％が使用範囲です。ただし、個々の目盛や接点方法等により使用範囲は異なります。＊1: For specif. items specify them at end of Type selection in order. For details, consult us with your specification.

＊2:Refer to a table of measuring range.

＊3:Refer to technical information at the end of this catalog, if applying any pressure and temperature other than 1 atm and 20℃. ＊Measuring range shown above are ones equivalent to air at 1 atm/20℃.

＊Set point for contact range shall be within 20%~80% of FS. However, it varies depending on a scale and contact method of flowmeter.

FC-C21

Series

■

特長 Features

Flow Checker

★量産タイプ。

★短納期。低価格。

★アクリルボディの採用。コンパクト、

シンプル、

クリーン。

★Mass-produced type

★Quick delivery and offering at a low price.

★Employing acrylic body enabled to design compact, simple and clean.

記入例 For instance of entry C FC 21 G 2 2 B 50 1atm/20℃ C FC 規格 Std. ガス Gas 形状2 Shape 2 1 形状1 Shape 1 流体名 Fluids 流量単位 Units MAX流量 Max flow 設計圧力/温度 Designed pres./temp. オプション Option FPM FPM バイトンパッキン Viton packing

B Z

NL/min 特殊 For specif. unit ＊1 1

2 9

AIR N2 特殊 For specif. fluid ＊1

0 1 3 9

ニードルバルブ無し（下→上） With no needle valve(Bottom→Top)

下側ニードルバルブ付（下後→上後） With needle valve at lower side(Behind bottom→Behind top) ニードルバルブ無し（下後→上後） With no needle valve(Behind bottom→Behind top)

特殊 For specif. shape ＊1 0 1 2 A B C D 9

スイッチ無し With no reed switch リードスイッチA接点 With reed switch of Contact A リードスイッチB接点 With reed switch of Contact B ホールICスイッチ NPN出力A接点 Hall IC switch of NPN output contact A ホールICスイッチ NPN出力B接点 Hall IC switch of NPN output contact B ホールICスイッチ PNP出力A接点 Hall IC switch of PNP output contact A ホールICスイッチ PNP出力B接点 Hall IC switch of PNP output contact B

規格 Std. 21 測定範囲 Measuring range 4∼30NL/min 6∼50NL/min 接続口径 Pipe size Rc 1/8 材質 Mtl SUS304 樹脂（PMMA）製品については、薬品の混入使用はご遠慮ください。

With respect to plastic product (PMMA), avoid mixing chemicals into the fluid.
