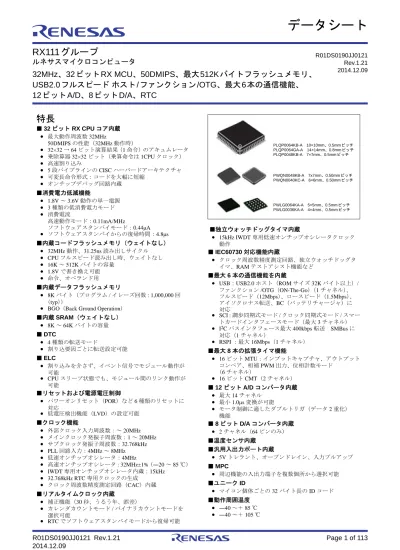

RX111グループデータシート

(1)

データシート

RX111 グループ

ルネサスマイクロコンピュータ

特長

■ 32 ビット RX CPU コア内蔵



最大動作周波数 32MHz

50DMIPS の性能（32MHz 動作時）



32×32 → 64 ビット演算結果（1 命令）のアキュムレータ



乗除算器 32×32 ビット（乗算命令は 1CPU クロック）



高速割り込み



5 段パイプラインの CISC ハーバードアーキテクチャ



可変長命令形式：コードを大幅に短縮



オンチップデバッグ回路内蔵

■消費電力低減機能



1.8V ～ 3.6V 動作の単一電源



3 種類の低消費電力モード



消費電流

高速動作モード：0.11mA/MHz

ソフトウェアスタンバイモード：0.44μA



ソフトウェアスタンバイからの復帰時間：4.8μs

■内蔵コードフラッシュメモリ（ウェイトなし）



32MHz 動作、31.25ns 読み出しサイクル



CPU フルスピード読み出し時、ウェイトなし



16K ～ 512K バイトの容量



1.8V で書き換え可能



命令、オペランド用

■内蔵データフラッシュメモリ



8K バイト（プログラム / イレーズ回数 : 1,000,000 回

（typ））



BGO（Back Ground Operation）

■内蔵 SRAM（ウェイトなし）



8K ～ 64K バイトの容量

■ DTC



4 種類の転送モード



割り込要因ごとに転送設定可能

■ ELC



割り込みを介さず、イベント信号でモジュール動作が

可能



CPU スリープ状態でも、モジュール間のリンク動作が

可能

■リセットおよび電源電圧制御



パワーオンリセット（POR）など 6 種類のリセットに

対応



低電圧検出機能（LVD）の設定可能

■クロック機能



外部クロック入力周波数：～ 20MHz



メインクロック発振子周波数：1 ～ 20MHz



サブクロック発振子周波数：32.768kHz



PLL 回路入力：4MHz ～ 8MHz



低速オンチップオシレータ：4MHz



高速オンチップオシレータ：32MHz±1%（―20 ～ 85 ℃）



IWDT 専用オンチップオシレータ内蔵：15kHz



32.768kHz RTC 専用クロックの生成



クロック周波数精度測定回路（CAC）内蔵

■リアルタイムクロック内蔵



補正機能（30 秒、うるう年、誤差）



カレンダカウントモード / バイナリカウントモードを

選択可能



RTC でソフトウェアスタンバイモードから復帰可能

■独立ウォッチドッグタイマ内蔵



15kHz IWDT 専用低速オンチップオシレータクロック

動作

■ IEC60730 対応機能内蔵



クロック周波数精度測定回路、独立ウォッチドッグタ

イマ、RAM テストアシスト機能など

■最大 6 本の通信機能を内蔵



USB：USB2.0 ホスト（ROM サイズ 32K バイト以上）/

ファンクション /OTG（ON-The-Go）（1 チャネル）、

フルスピード（12Mbps）、ロースピード（1.5Mbps）、

アイソクロナス転送、BC（バッテリチャージャ）に

対応



SCI : 調歩同期式モード / クロック同期式モード / スマー

トカードインタフェースモード（最大 3 チャネル）



I

2

_{C バスインタフェース最大 400kbps 転送　SMBus に}

対応（1 チャネル）



RSPI ：最大 16Mbps（1 チャネル）

■最大 8 本の拡張タイマ機能



16 ビット MTU：インプットキャプチャ、アウトプット

コンペア、相補 PWM 出力、位相計数モード

（6 チャネル）



16 ビット CMT（2 チャネル）

■ 12 ビット A/D コンバータ内蔵



最大 14 チャネル



最小 1.0μs 変換が可能



モータ制御に適したダブルトリガ（データ 2 重化）

機能

■ 8 ビット D/A コンバータ内蔵



2 チャネル（64 ピンのみ）

■温度センサ内蔵

■汎用入出力ポート内蔵



5V トレラント、オープンドレイン、入力プルアップ

■ MPC



周辺機能の入出力端子を複数個所から選択可能

■ユニーク ID



マイコン個体ごとの 32 バイト長の ID コード

■動作周囲温度



―40 ～＋ 85 ℃



―40 ～＋ 105 ℃

PLQP0064KB-A　10×10mm、0.5mm ピッチ PLQP0064GA-A　14×14mm、0.8mm ピッチ PLQP0048KB-A　7×7mm、0.5mm ピッチ PWQN0048KB-A　7x7mm、0.50mm ピッチ PWQN0040KC-A　6×6mm、0.50mm ピッチ PWLG0064KA-A　5×5mm、0.5mm ピッチ PWLG0036KA-A　4×4mm、 0.5mm ピッチ

32MHz、32 ビット RX MCU、50DMIPS、最大 512K バイトフラッシュメモリ、

USB2.0 フルスピードホスト / ファンクション /OTG、最大 6 本の通信機能、

12 ビット A/D、8 ビット D/A、RTC

R01DS0190JJ0121

Rev.1.21

2014.12.09

(2)

RX111 グループ

1. 概要

1.1 仕様概要

表 1.1 に仕様概要を、表 1.2 にパッケージ別機能比較一覧を示します。

表 1.1 の仕様概要には最大仕様を掲載しており、周辺モジュールのチャネル数はパッケージのピン数に

よって異なります。詳細は、

「表 1.2　パッケージ別機能比較一覧」を参照してください。

表 1.1

仕様概要 (１ / ３)

分類

モジュール／機能

説明

CPU

中央演算処理装置



最大動作周波数：32MHz



32 ビット RX CPU



最小命令実行時間：1命令1クロック



アドレス空間：4Gバイト・リニアアドレス



レジスタ

汎用レジスタ：32 ビット×16本

制御レジスタ：32 ビット×8本

アキュムレータ：64ビット ×1本



基本命令：73種類



DSP 機能命令：9 種類



アドレッシングモード：10種類



データ配置

命令：リトルエンディアン

データ：リトルエンディアン／ビッグエンディアンを選択可能



32 ビット乗算器：32ビット ×32 ビット→ 64 ビット



除算器：32ビット÷32ビット→32ビット



バレルシフタ：32 ビット

メモリ

ROM

_

容量：16K/32K/64K/96K/128K/256K/384K/512Kバイト



32MHz、ノーウェイトアクセス



書き換え方法：シリアルライタプログラミング（調歩同期式シリアル通信 /USB 通信）、

セルフプログラミング

RAM



容量：8K/10K/16K/32K/64K バイト



32MHz、ノーウェイトアクセス

E2 データ

フラッシュ



容量：8Kバイト



プログラム /イレーズ回数: 1,000,000回（typ）

MCU 動作モード

シングルチップモード

クロック

クロック発生回路



メインクロック発振器、サブクロック発振器、低速および高速オンチップオシレータ、PLL

周波数シンセサイザ、IWDT専用オンチップオシレータ



発振停止検出：あり



クロック周波数精度測定回路（CAC）：あり



システムクロック（ICLK）、周辺モジュールクロック（PCLK）、FlashIFクロック（FCLK）

を個別に設定可能

CPU、バスマスタなどのシステム系は ICLK同期：Max 32MHz

周辺モジュールは PCLK同期：Max 32MHz

フラッシュ周辺回路は FCLK同期：Max 32MHz



ICLK の周波数は、FCLK、PCLKB、PCLKD の n 倍（n:1, 2, 4, 8, 16, 32, 64）のみ設定可能

リセット

RES# 端子リセット、パワーオンリセット、電圧監視リセット、独立ウォッチドッグタイマリ

セット、ソフトウェアリセット

電圧検出

電圧検出回路

（LVDAa）



VCC が電圧検出レベル以下になると、内部リセットまたは内部割り込みを発生

電圧検出 1は検出電圧を10レベルから選択可能

電圧検出 2は検出電圧を4レベルから選択可能

低消費電力

消費電力低減機能



モジュールストップ機能



3 種類の低消費電力モード

スリープモード、ディープスリープモード、ソフトウェアスタンバイモード

動作電力低減機能



動作電力制御モード

高速動作モード、中速動作モード、低速動作モード

割り込み

割り込みコント

ローラ（ICUb）



割り込みベクタ数：82



外部割り込み：要因数 9（NMI、IRQ0～IRQ7端子）



ノンマスカブル割り込み：要因数 4（NMI端子、電圧監視1割り込み、電圧監視 2割り込み、

IWDT 割り込み）



16 レベルの割り込み優先順位を設定可能

(3)

RX111 グループ

1. 概要

DMA

データトランス

ファコントローラ

（DTCa）



転送モード：ノーマル転送モード、リピート転送モード、ブロック転送モード



起動要因：割り込み要因により起動



チェーン転送機能あり

I/O ポート

汎用入出力ポート

64ピン /48 ピン /40 ピン /36 ピン



入出力：46/30/24/20



入力：2/2/1/1



プルアップ抵抗：38/24/19/16



オープンドレイン出力：34/24/19/16



5V トレラント：4/4/4/4

イベントリンクコントローラ

（ELC）



35 種類のイベント信号を直接モジュールへリンク可能



タイマ系のモジュールはイベント入力時の動作の選択が可能



ポート B のイベントリンク動作が可能

マルチファンクションピンコン

トローラ（MPC）

入出力機能を複数の端子から選択可能

タイマ

マルチファンク

ションタイマパル

スユニット 2

（MTU2a）



（16ビット × 6チャネル）×1 ユニット



16 ビットタイマ 6チャネルをベースに最大16 本のパルス入出力、

および3本のパルス入力が可

能



チャネルごとにカウントクロック（PCLK/1、PCLK/4、PCLK/16、PCLK/64、PCLK/256、

PCLK/1024、MTCLKA、MTCLKB、MTCLKC、MTCLKD）を 8 種類または 7 種類選択可能

（チャネル 5は4種類）



インプットキャプチャ機能



21 本のアウトプットコンペアレジスタ兼インプットキャプチャレジスタ



パルス出力モード



相補 PWM出力モード



リセット同期 PWMモード



位相計数モード



A/D コンバータの変換開始トリガを生成可能

ポートアウト

プットイネーブル 2

（POE2a）

MTU 波形出力端子のハイインピーダンス制御

コンペアマッチ

タイマ（CMT）



（16ビット ×2チャネル）×1ユニット



4 種類のクロック（PCLK/8、PCLK/32、PCLK/128、PCLK/512）を選択可能

独立ウォッチドッグ

タイマ（IWDTa）



14 ビット ×1 チャネル



カウントクロック：IWDT専用低速オンチップオシレータ

1 分周、16 分周、32 分周、64 分周、128 分周、256 分周

リアルタイム

クロック（RTCA）



クロックソース：サブクロックにて動作



カレンダカウントモード／バイナリカウントモードを選択可能



割り込み：アラーム割り込み、周期割り込み、桁上げ割り込み

通信機能

シリアルコミュニ

ケーションインタ

フェース

（SCIe、SCIf）



3 チャネル（チャネル 1、5：SCIe、チャネル 12：SCIf）



シリアル通信方式：調歩同期式／クロック同期式／スマートカードインタフェース



内蔵ボーレートジェネレータで任意のビットレートを選択可能



LSB ファースト／ MSB ファーストを選択可能



MTU2 からの平均転送レートクロック入力が可能



簡易 I

2

_{C 機能}



簡易 SPI機能



マスタ／スレーブモードをサポート（SCIfのみ）



スタートフレーム、インフォメーションフレームから構成（SCIfのみ）



調歩同期式モード時のスタートビットの検出：Lowまたは立ち下がりエッジを選択可能

I

2

_{C バスインタ}

フェース（RIIC）



1 チャネル

通信フォーマット：

I

2

_{C バスフォーマット／ SMBus フォーマット}



マスタ／スレーブを選択可能



ファストモード対応

表 1.1

仕様概要 (２ / ３)

分類

モジュール／機能

説明

(4)

RX111 グループ

1. 概要

通信機能

シリアル

ペリフェラル

インタフェース

（RSPI）



1 チャネル



転送機能

MOSI（Master Out Slave In）

、MISO（Master In Slave Out）、SSL（Slave Select）、RSPCK

（RSPI Clock）信号を使用して、SPI 動作（4線式）／クロック同期式動作（3線式）でシリア

ル通信が可能



マスタ／スレーブモードを選択可能



データフォーマット



LSB ファースト／ MSB ファーストを選択可能

転送ビット長（8 ～16、20、24、32ビット）を選択可能

送信／受信バッファは 128ビット

一度の送受信で最大 4フレームを転送（1フレームは最大32ビット）



送信／受信バッファ構成はダブルバッファ

USB2.0 ホスト /

ファンクション

モジュール（USBc）



USB2.0 に対応した UDC（USB Device Controller）およびトランシーバを内蔵



ホスト（ROM サイズ32Kバイト以上）/ ファンクションモジュール：1 ポート



USB バージョン 2.0 準拠



転送スピード：フルスピード（12Mbps）、ロースピード（1.5Mbps）



OTG（ON-The-Go）に対応



アイソクロナス転送に対応



BC（バッテリチャージャ）に対応

12ビット A/D コンバータ

（S12ADb）



1 ユニット（1 ユニット ×14 チャネル）



分解能：12ビット



最小変換時間：1 チャネル当たり1.0µs（ADCLK = 32MHz動作時）



動作モード

スキャンモード（シングルスキャンモード、連続スキャンモード、グループスキャンモード）



ダブルトリガモード（A/D変換データ2重化機能）



A/D 変換開始条件

ソフトウェアトリガ、タイマ（MTU）のトリガ、外部トリガ、ELC

温度センサ（TEMPSA）



1 チャネル



温度を電圧に変換し 12ビットA/Dコンバータでデジタル化

D/A コンバータ（DA）

_

2 チャネル



分解能：8ビット



出力電圧：0V～VCC

CRC 演算器（CRC）



8 ビット単位の任意のデータ長に対して CRC コードを生成



3 つの多項式から選択可能

X

8

_{＋ X}

2

_＋X＋1、X

16

_{＋ X}

15

_＋X

2

_＋1、X

16

_＋X

12

_{＋ X}

5

_{＋ 1}



LSB ファースト／ MSB ファースト通信用 CRC コード生成の選択が可能

データ演算回路（DOC）

16ビットのデータを比較、加算、減算する機能

ユニーク ID

マイコン個体ごとの32バイト長のIDコード

電源電圧／動作周波数

VCC = 1.8 ～ 2.4V：8MHz、VCC=2.4 ～ 2.7V：16MHz、VCC=2.7 ～ 3.6V：32MHz

消費電流

3.2mA@32MHz（typ）

動作周囲温度

D バージョン：－ 40 ～＋ 85 ℃、

　Gバージョン：－40～＋105℃

パッケージ

64ピン LFQFP（PLQP0064KB-A）

10×10mm、0.5mm ピッチ

64ピン LQFP（PLQP0064GA-A）

14×14mm、0.8mm ピッチ

64ピン WFLGA（PWLG0064KA-A）5×5mm、0.5mm ピッチ

48ピン LFQFP（PLQP0048KB-A）7×7mm、0.5mm ピッチ

48ピン HWQFN（PWQN0048KB-A）7×7mm、0.5mmピッチ

40ピン HWQFN（PWQN0040KC-A）6×6mm、0.50mm ピッチ

36ピン WFLGA（PWLG0036KA-A）4×4mm、0.5mm ピッチ

オンチップデバッキングシステム

E1 エミュレータ（FINE インタフェース）

表 1.1

仕様概要 (３ / ３)

分類

モジュール／機能

説明

(5)

RX111 グループ

1. 概要

表 1.2

パッケージ別機能比較一覧

モジュール/機能

RX111 グループ

64ピン

48 ピン

40 ピン

36 ピン

割り込み

外部割り込み

NMI、IRQ0 ～ IRQ7

DMA

データトランスファコントローラ

あり

タイマ

マルチファンクションタイマパルス

ユニット2

6 チャネル（MTU0 ～ MTU5）

ポートアウトプットイネーブル 2

POE0# ～ POE3#、POE8#

POE0#、POE2#、POE3#、POE8#

コンペアマッチタイマ

2 チャネル ×1 ユニット

リアルタイムクロック

あり

なし

独立ウォッチドッグタイマ

あり

通信機能

シリアルコミュニケーションインタ

フェース（SCIe）[簡易I

2

_{C、簡易 SPI]}

2 チャネル（SCI1、5）

シリアルコミュニケーションインタ

フェース（SCIf）[簡易I

2

_{C、簡易 SPI]}

1 チャネル（SCI12）

I

2

_{C バスインタフェース}

_{1 チャネル}

シリアルペリフェラルインタフェース

1 チャネル

（SSLA1、3なし）

1 チャネル

（SSLA1～3なし）

USB2.0 ホスト / ファンクション

モジュール（USBc）

1 チャネル

(Host/Function/

OTG)

1 チャネル

(Host/Function)

12ビット A/D コンバータ

（内、高精度チャネル）

14 チャネル

（6チャネル）

10 チャネル

（4チャネル）

8 チャネル

（3チャネル）

7 チャネル

（2チャネル）

D/A コンバータ

2 チャネル

なし

温度センサ

あり

CRC 演算器

あり

イベントリンクコントローラ

あり

パッケージ

64 ピン LFQFP

64 ピン LQFP

64 ピン WFLGA

48 ピン LFQFP

48 ピン HWQFN

40 ピン HWQFN

36 ピン WFLGA

(6)

RX111 グループ

1. 概要

1.2 製品一覧

表 1.3 に製品一覧表を、図 1.1 に型名とメモリサイズ・パッケージを示します。

表 1.3

製品一覧表 (1 / 2)

グループ品名発注型名パッケージ ROM 容量 RAM 容量 _{フラッシュ}E2 データ動作周波数（max）動作周囲温度

RX111 R5F51118AGFM R5F51118AGFM#3A PLQP0064KB-A

512K バイト

64K バイト

8K バイト 32MHz － 40～＋105℃ R5F51118AGFK R5F51118AGFK#3A PLQP0064GA-A

R5F51118AGFL R5F51118AGFL#3A PLQP0048KB-A R5F51118AGNE R5F51118AGNE#UA PWQN0048KB-A R5F51117AGFM R5F51117AGFM#3A PLQP0064KB-A

384K バイト R5F51117AGFK R5F51117AGFK#3A PLQP0064GA-A

256K バイト 32K バイト R5F51116AGFK R5F51116AGFK#3A PLQP0064GA-A

128K バイト

64K バイト

R5F51113AGFL R5F51113AGFL#3A PLQP0048KB-A R5F51113AGNE R5F51113AGNE#UA PWQN0048KB-A R5F51113AGNF R5F51113AGNF#UA PWQN0040KC-A R5F51111AGFM R5F51111AGFM#3A PLQP0064KB-A

R5F51111AGFL R5F51111AGFL#3A PLQP0048KB-A R5F51111AGNE R5F51111AGNE#UA PWQN0048KB-A R5F51111AGNF R5F51111AGNF#UA PWQN0040KC-A R5F5111JAGFM R5F5111JAGFM#3A PLQP0064KB-A

16K バイト 8K バイト R5F5111JAGFK R5F5111JAGFK#3A PLQP0064GA-A

R5F5111JAGFL R5F5111JAGFL#3A PLQP0048KB-A R5F5111JAGNE R5F5111JAGNE#UA PWQN0048KB-A R5F5111JAGNF R5F5111JAGNF#UA PWQN0040KC-A

(7)

RX111 グループ

1. 概要

注.

発注型名は、本マニュアル発行時に量産もしくは開発中のものです。最新の発注型名は弊社ホームページでご確認ください。

RX111 R5F51118ADFM R5F51118ADFM#3A PLQP0064KB-A

512K バイト

64K バイト

8K バイト 32MHz － 40～＋ 85℃ R5F51118ADFK R5F51118ADFK#3A PLQP0064GA-A

R5F51118ADLF R5F51118ADLF#UA PWLG0064KA-A R5F51118ADFL R5F51118ADFL#3A PLQP0048KB-A R5F51118ADNE R5F51118ADNE#UA PWQN0048KB-A R5F51117ADFM R5F51117ADFM#3A PLQP0064KB-A

384K バイト R5F51117ADFK R5F51117ADFK#3A PLQP0064GA-A

256K バイト 32K バイト R5F51116ADFK R5F51116ADFK#3A PLQP0064GA-A

128K バイト

R5F51115ADLF R5F51115ADLF#UA PWLG0064KA-A R5F51115ADFL R5F51115ADFL#3A PLQP0048KB-A R5F51115ADNE R5F51115ADNE#UA PWQN0048KA-A R5F51114ADFM R5F51114ADFM#3A PLQP0064KB-A

64K バイト

R5F51113ADLF R5F51113ADLF#UA PWLG0064KA-A R5F51113ADFL R5F51113ADFL#3A PLQP0048KB-A R5F51113ADNE R5F51113ADNE#UA PWQN0048KB-A R5F51113ADLM R5F51113ADLM#UA PWLG0036KA-A R5F51113ADNF R5F51113ADNF#UA PWQN0040KC-A R5F51111ADFM R5F51111ADFM#3A PLQP0064KB-A

R5F51111ADLF R5F51111ADLF#UA PWLG0064KA-A R5F51111ADFL R5F51111ADFL#3A PLQP0048KB-A R5F51111ADNE R5F51111ADNE#UA PWQN0048KB-A R5F51111ADLM R5F51111ADLM#UA PWLG0036KA-A R5F51111ADNF R5F51111ADNF#UA PWQN0040KC-A R5F5111JADFM R5F5111JADFM#3A PLQP0064KB-A

16K バイト 8K バイト R5F5111JADFK R5F5111JADFK#3A PLQP0064GA-A

R5F5111JADLF R5F5111JADLF#UA PWLG0064KA-A R5F5111JADFL R5F5111JADFL#3A PLQP0048KB-A R5F5111JADNE R5F5111JADNE#UA PWQN0048KB-A R5F5111JADLM R5F5111JADLM#UA PWLG0036KA-A R5F5111JADNF R5F5111JADNF#UA PWQN0040KC-A

表 1.3

製品一覧表 (2 / 2)

グループ品名発注型名パッケージ ROM 容量 RAM 容量 _{フラッシュ}E2 データ動作周波数（max）動作周囲温度

(8)

RX111 グループ

1. 概要

図 1.1

型名とメモリサイズ・パッケージ

メモリの種類

F：フラッシュメモリ版

パッケージ外形／ピン数／ピンピッチ

FM : LFQFP／64／0.50

FK : LQFP／64／0.80

LF : WFLGA／64／0.50

FL : LFQFP／48／0.50

NE : HWQFN／48／0.50

NF：HWQFN／40／0.50

LM : WFLGA／36／0.50

ROM／RAM／E2データフラッシュ容量

8：512Kバイト／64Kバイト／8Kバイト

7：384Kバイト／64Kバイト／8Kバイト

6：256Kバイト／32Kバイト／8Kバイト

5：128Kバイト／16Kバイト／8Kバイト

4：96Kバイト／16Kバイト／8Kバイト

3：64Kバイト／10Kバイト／8Kバイト

1：32Kバイト／10Kバイト／8Kバイト

J：16Kバイト／8Kバイト／8Kバイト

グループ名

10 ：RX110グループ

11 ：RX111グループ

ルネサスマイコン

ルネサス半導体

シリーズ名

RX100シリーズ

D：動作周囲温度（－40～＋85℃）

G：動作周囲温度（－40～＋105℃）

R 5

F 5 1

1

5 A

D

F M

#3

A

梱包形態／外部端子表面処理（鉛フリー）

#3：トレー／Sn (Tin) only

#U：トレー／SnCu and others

製品識別コード

(9)

RX111 グループ

1. 概要

1.3 ブロック図

図 1.2 にブロック図を示します。

図 1.2

ブロック図

( 注 2)

ICUb

：割り込みコントローラ

DTCa

：データトランスファコントローラ

IWDTa

：独立ウォッチドッグタイマ

ELC

：イベントリンクコントローラ

CRC

：CRC（Cyclic Redundancy Check）演算器

SCIe／SCIf ：シリアルコミュ二ケーションインタフェース

RSPI

：シリアルペリフェラルインタフェース

RIIC

：I

2

Cバスインタフェース

MTU2a ：マルチファンクションタイマパルスユニット2

POE2a ：ポートアウトプットイネーブル2

USBc

：USB2.0ホスト／ファンクションモジュール

CMT

：コンペアマッチタイマ

RTCA ：リアルタイムクロック

DOC

：データ演算回路

CAC

：クロック周波数精度測定回路

オペランドバス命令バス内部メインバス 1

クロック

発生回路

RX CPU

RAM

ROM

内部周辺バス 1 ～ 6 内部メインバス 2

DTCa

ICUb

E2データフラッシュ

IWDTa

ELC

CRC

SCIe × 2ch

SCIf × 1ch

RSPI × 1ch

RIIC × 1ch

MTU2a × 6ch

POE2a

USBc × 1ポート

CMT × 2ch ユニット0

RTCA

12ビットA/Dコンバータ× 14ch

8ビットD/Aコンバータ × 2ch

DOC

CAC

ポート0

ポート1

ポート2

ポート3

ポート4

ポート5

ポートA

ポートB

ポートC

ポートE

温度センサ

ポートH

ポートJ

(10)

RX111 グループ

1. 概要

1.4 端子機能

表 1.4 に端子機能一覧を示します。

表 1.4

端子機能一覧 (１ / ３)

分類

端子名

入出力

機能

電源

VCC

入力

電源端子。システムの電源に接続してください

VCL

—

内部電源安定用の平滑コンデンサ（4.7μF）を介してVSS

に接続してください。コンデンサは端子近くに配置してく

ださい

VSS

入力

グランド端子。システムの電源（0V）に接続してください

クロック

XTAL

出力 /

入力

（注 1）

水晶発振子接続端子。また、XTAL端子は外部クロックを入

力することもできます

EXTAL

入力

XCIN

入力

サブクロック発振器の入出力端子。XCINとXCOUTの間に

は、水晶発振子を接続してください

XCOUT

出力

CLKOUT

出力

クロック出力端子

動作モードコントロール

MD

入力

動作モードを設定。この端子は、動作中には変化させない

でください

UB#

入力

ブートモード（USBインタフェース）で使用する端子

UPSEL

入力

ブートモード（USBインタフェース）で使用する端子

システム制御

RES#

入力

リセット端子。この端子が Lowになると、リセット状態と

なります

CAC

CACREF

入力

クロック周波数精度測定回路の入力端子

オンチップエミュレータ

FINED

入出力

FINE インタフェース端子

LVD

CMPA2

入力

電圧検出 2用検出対象電圧端子

割り込み

NMI

入力

ノンマスカブル割り込み要求端子

IRQ0 ～ IRQ7

入力

割り込み要求端子

マルチファンクションタ

イマパルスユニット2

MTIOC0A、MTIOC0B

MTIOC0C、MTIOC0D

入出力

TGRA0 ～ TGRD0 のインプットキャプチャ入力／アウト

プットコンペア出力／ PWM出力端子

MTIOC1A、MTIOC1B

入出力

TGRA1、TGRB1 のインプットキャプチャ入力／アウト

プットコンペア出力／ PWM出力端子

MTIOC2A、MTIOC2B

入出力

TGRA2、TGRB2 のインプットキャプチャ入力／アウト

プットコンペア出力／ PWM出力端子

MTIOC3A、MTIOC3B

MTIOC3C、MTIOC3D

入出力

TGRA3 ～ TGRD3 のインプットキャプチャ入力／アウト

プットコンペア出力／ PWM出力端子

MTIOC4A、MTIOC4B

MTIOC4C、MTIOC4D

入出力

TGRA4 ～ TGRD4 のインプットキャプチャ入力／アウト

プットコンペア出力／ PWM出力端子

MTIC5U、MTIC5V、MTIC5W

入力

TGRU5、TGRV5、TGRW5 のインプットキャプチャ入力／

外部パルス入力端子

MTCLKA、MTCLKB、

MTCLKC、MTCLKD

入力

外部クロックの入力端子

ポートアウトプット

イネーブル2

POE0# ～ POE3#、POE8#

入力

MTU 用の端子をハイインピーダンスにする要求信号の入力

端子

(11)

RX111 グループ

1. 概要

シリアル

コミュニケーション

インタフェース（SCIe）

 調歩同期式モード/クロック同期式モード

SCK1、SCK5

入出力

クロック入出力端子

RXD1、RXD5

入力

受信データ入力端子

TXD1、TXD5

出力

送信データ出力端子

CTS1#、CTS5#

入力

送受信開始制御用入力端子

RTS1#、RTS5#

出力

送受信開始制御用出力端子

 簡易I

2

_{C モード}

SSCL1、SSCL5

入出力

I

2

_{C クロック入出力端子}

SSDA1、SSDA5

入出力

I

2

_{C データ入出力端子}

 簡易SPIモード

SCK1、SCK5

入出力

クロック入出力端子

SMISO1、SMISO5

入出力

スレーブ送出データ入出力端子

SMOSI1、SMOSI5

入出力

マスタ送出データ入出力端子

SS1#、SS5#

入力

チップセレクト入力端子

シリアル

コミュニケーション

インタフェース（SCIf）

 調歩同期式モード/クロック同期式モード

SCK12

入出力

クロック入出力端子

RXD12

入力

受信データ入力端子

TXD12

出力

送信データ出力端子

CTS12#

入力

送受信開始制御用入力端子

RTS12#

出力

送受信開始制御用出力端子

 簡易I

2

_{C モード}

SSCL12

入出力

I

2

_{C クロック入出力端子}

SSDA12

入出力

I

2

_{C データ入出力端子}

 簡易SPIモード

SCK12

入出力

クロック入出力端子

SMISO12

入出力

スレーブ送出データ入出力端子

SMOSI12

入出力

マスタ送出データ入出力端子

SS12#

入力

チップセレクト入力端子

 拡張シリアルモード

RXDX12

入力

SCIf 受信データ入力端子

TXDX12

出力

SCIf 送信データ出力端子

SIOX12

入出力

SCIf 送受信データ入出力端子

I

2

_{C バスインタフェース}

SCL0

入出力

I

2

_{C バスインタフェースのクロック入出力端子。N チャネル}

オープンドレインでバスを直接駆動できます

SDA0

入出力

I

2

_{C バスインタフェースのデータ入出力端子。N チャネル}

オープンドレインでバスを直接駆動できます

シリアルペリフェラルイ

ンタフェース

RSPCKA

入出力

RSPI のクロック入出力端子

MOSIA

入出力

RSPI のマスタ送出データ端子

MISOA

入出力

RSPI のスレーブ送出データ端子

SSLA0

入出力

RSPI のスレーブセレクト入出力端子

SSLA1 ～ SSLA3

出力

RSPI のスレーブセレクト出力端子

表 1.4

端子機能一覧 (２ / ３)

(12)

RX111 グループ

1. 概要

注1.

外部クロックを入力する場合です。

USB2.0 ホスト /

ファンクション

モジュール

VCC_USB

入力

USB 用電源端子。VCCに接続してください

VSS_USB

入力

USB 用グランド端子。VSS に接続してください

USB0_DP

入出力

USB 内蔵トランシーバ D+ 入出力端子

USB0_DM

入出力

USB 内蔵トランシーバ D- 入出力端子

USB0_VBUS

入力

USB ケーブル接続モニタ端子

USB0_EXICEN

出力

OTG チップのローパワー制御信号

USB0_VBUSEN

出力

_{OTG チップへの VBUS（5V）の供給許可信号}

USB0_OVRCURA、

USB0_OVRCURB

入力

外部オーバカレント検出端子

USB0_ID

入力

_{OTG 動作時 miniAB コネクタの ID 入力端子}

12ビット A/D コンバータ AN000 ～ AN004、AN006、

AN008 ～ AN015

入力

A/D コンバータのアナログ入力端子

ADTRG0#

入力

A/D 変換開始のための外部トリガ入力端子

D/Aコンバータ

DA0、DA1

出力

D/A コンバータのアナログ出力端子

アナログ電源

AVCC0

入力

12 ビット A/D コンバータのアナログ電源端子。12 ビット A/D

コンバータを使用しない場合は、VCCに接続してください

AVSS0

入力

12 ビット A/D コンバータのアナロググランド端子。12 ビッ

ト A/Dコンバータを使用しない場合は、VSSに接続してく

ださい

VREFH0

入力

12 ビット A/D コンバータの基準電源端子。12 ビット A/D コン

バータを使用しない場合は、VCCに接続してください

VREFL0

入力

12 ビット A/D コンバータの基準グランド端子。12 ビット A/D

コンバータを使用しない場合は、VSSに接続してください

I/O ポート

P03、P05

入出力

2 ビットの入出力端子

P14 ～ P17

入出力

4 ビットの入出力端子

P26、P27

入出力

2 ビットの入出力端子

P30 ～ P32、P35

入出力

4 ビットの入出力端子（P35 は入力端子）

P40 ～ P44、P46

入出力

6 ビットの入出力端子

P54、P55

入出力

2 ビットの入出力端子

PA0、PA1、PA3、PA4、PA6

入出力

5 ビットの入出力端子

PB0、PB1、PB3、PB5 ～ PB7 入出力

6 ビットの入出力端子

PC0 ～ PC7

入出力

8 ビットの入出力端子

PE0 ～ PE7

入出力

8 ビットの入出力端子

PH7

入力

1 ビットの入力端子

PJ6、PJ7

入出力

2 ビットの入出力端子

表 1.4

端子機能一覧 (３ / ３)

分類

端子名

入出力

機能

(13)

RX111 グループ

1. 概要

1.5 ピン配置図

図 1.3 ～図 1.7 にピン配置図を示します。また、表 1.5 ～表 1.9 に機能別端子一覧を示します。

図 1.3

64 ピン LFQFP/LQFP ピン配置図

48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 54 55 51 49 50 52 53 56 57 58 59 60 61 63 64 62

RX111グループ

PLQP0064KB-A

PLQP0064GA-A

（64ピンLFQFP/LQFP）

（上面図）

PE2 PE1 PE0 PE7 PE6 P46 P44 P43 P42 P41 PJ7/VREFL0 P40 PJ6/VREFH0 AVSS0 AVCC0 P05 PE 3 PE 4 PE 5 PA 0 PA 1 PA 3 PA 4 PA 6 VS S PB 0 VC C PB 1 PB 3 PB 5 PB 6/P C 0 PB 7/P C 1 PC2 PC3 PC4 PC5 PC6 PC7 P54 P55 VSS_USB USB0_DP USB0_DM VCC_USB P14 P15 P16 P17 P0 3 P2 7 P2 6 P3 0 P3 1 MD RES # XCO U T PH 7 /X C IN P 35/ N M I XTA L EX T A L VC L VS S VC C P3 2

注. ピン配置図には、電源端子、I/Oポートを記載しています。

端子構成は、本章「機能別端子一覧（64ピンLFQFP/LQFP）」をご確認ください。

(14)

RX111 グループ

1. 概要

図 1.4

64 ピン WFLGA ピン配置図

AVSS0

RX111グループ

PWLG0064KA-A

(64ピンWFLGA)

(上面透視図)

注．・ピン配置図には、電源端子、I/Oポートを記載しています。

端子構成は、本章「機能別端子一覧表（64ピンWFLGA）」をご確認ください。

・パッケージのA1番ピンの位置は「外形寸法図」でご確認ください。

XCOUT

PH7/

XCIN

RES#

XTAL

EXTAL

VCL

VSS

AVCC0

P03

P05

P30

MD

P32

P17

VCC

PJ6/

VREFH0

P40

P27

P26

P31

P35

P16

VCC_USB PJ7/

VREFL0

P42

P41

PE0

P55

P14

P15

USB0_DM

P43

P44

PE7

PA6

PB3

P54

PC6

USB0_DP

P46

PE6

PE5

PA4

PB1

PC7

PC5

VSS_USB

PE2

PE1

PA1

PA3

PB0

PC4

PC3

PC2

PE3

PE4

PA0

VSS

VCC

PB5

PB6

PB7

A

B

C

D

E

F

G

H

8

7

6

5

4

3

2

1 A

B

C

D

E

F

G

H

8

7

6

5

4

3

2

1

(15)

RX111 グループ

1. 概要

図 1.5

48 ピン LFQFP/HWQFN ピン配置図

36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 1 2 3 4 5 6 7 8 9 10 11 12 38 39 37 40 41 42 43 44 45 47 48 46

RX111グループ

PLQP0048KB-A

（48ピンLFQFP）

（上面図）

PE2 PE1 PE0 PE7 P46 P42 P41 PJ7/VREFL0 P40 PJ6/VREFH0 AVSS0 AVCC0 PE 3 PE 4 PA 1 PA 3 PA 4 PA 6 VS S PB 0/P C 0 VC C PB 1/P C 1 PB 3/P C 2 PB 5/P C 3 PC4 PC5 PC6 PC7 VSS_USB USB0_DP USB0_DM VCC_USB P14 P15 P16 P17 P2 7 P2 6 MD RE S# XC O U T PH 7/ XC IN P3 5 /NM I XT A L EX T AL VC L VS S VC C 18 17 16 15 14 13 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 1 2 3 4 5 6 7 8 9 10 11 12 38 39 37 40 41 42 43 44 45 47 48 46

RX111グループ

PWQN0048KB-A

（48ピンHWQFN）

（上面図）

PE2 PE1 PE0 PE7 P46 P42 P41 PJ7/VREFL0 P40 PJ6/VREFH0 AVSS0 AVCC0 PE 3 PE 4 PA 1 PA 3 PA 4 PA 6 VS S PB 0/ P C 0 VCC PB 1/ P C 1 PB 3/ P C 2 PB 5/ P C 3 PC4 PC5 PC6 PC7 VSS_USB USB0_DP USB0_DM VCC_USB P14 P15 P16 P17 P27 P26 MD RES# XCO U T PH 7 /X C IN P 35/ N M I XTAL EX T A L VCL VS S VC C

注. ピン配置図には、電源端子、I/Oポートを記載しています。

端子構成は、本章「機能別端子一覧（48ピンLFQFP/HWQFN）」をご確認ください。

注. HWQFNのExposed die padは、VSSに接続することを推奨します。

18 17 16 15 14 13

(16)

RX111 グループ

1. 概要

図 1.6

40 ピン HWQFN ピン配置図

20 19 18 17 31 32 33 34 35 36 37 39 40 38 PE2 PE1 PE0 P46 P42 P41 PJ7/VREFL0 PJ6/VREFH0 AVSS0 AVCC0 PC4 VSS_USB USB0_DP USB0_DM VCC_USB P14 P15 P16 P17 P32 P2 7 P2 6 MD RES # P35/N M I XT A L EX T A L VC L VSS VC C

注. ピン配置図には、電源端子、I/Oポートを記載しています。

端子構成は、本章「機能別端子一覧（40ピンHWQFN）」をご確認ください。

注. HWQFNのExposed die padは、VSSに接続することを推奨します。

16 15 14 13 12 11 30 29 28 27 26 25 24 23 22 21

RX111グループ

PWQN0040KC-A

（40ピンHWQFN）

（上面図）

PE 3 PE 4 PA 1 PA 3 PA 4 PA 6 VS S PB 0 VCC PB 3 1 2 3 4 5 6 7 8 9 10

(17)

RX111 グループ

1. 概要

図 1.7

36 ピン WFLGA ピン配置図

AVSS0

RX111グループ

PWLG0036KA-A

(36ピンWFLGA)

(上面透視図)

注．・ピン配置図には、電源端子、I/Oポートを記載しています。

端子構成は、本章「機能別端子一覧表（36ピンWFLGA）」をご確認ください。

・パッケージのA1番ピンの位置は「外形寸法図」でご確認ください。

RES#

XTAL

EXTAL

VCL

VSS

AVCC0

P27

MD

P35

P17

VCC

PJ6/ VREFH0

PJ7/

VREFL0

PE3

P14

P16

VCC_USB

P42

PE0

PE4

PA6

P15

USB0_DM

P41

PE1

PA4

PB3

PC4

USB0_DP

PE2

PA3

VSS

PB0

VCC

VSS_USB

A

B

C

D

E

F

6

5

4

3

2

1

(18)

RX111 グループ

1. 概要

表 1.5

機能別端子一覧（64 ピンLFQFP/LQFP） (１ / ２)

ピン番号電源、クロック、システム制御 I/O ポートタイマ（MTU、POE、RTC）通信（SCIe、SCIf、RSPI、RIIC、USB）その他 1 P03 DA0 2 P27 MTIOC2B SCK1/SCK12 IRQ3/CMPA2/CACREF/ ADTRG0# 3 P26 MTIOC2A TXD1/SMOSI1/SSDA1/ USB0_VBUSEN

4 P30 MTIOC4B/POE8# RXD1/SMISO1/SSCL1 IRQ0 5 P31 MTIOC4D CTS1#/RTS1#/SS1# IRQ1 6 MD FINED 7 RES# 8 XCOUT 9 XCIN PH7 10 UPSEL P35 NMI 11 XTAL 12 EXTAL 13 VCL 14 VSS 15 VCC 16 P32 MTIOC0C/RTCOUT IRQ2 17 P17 MTIOC0C/MTIOC3A/ MTIOC3B/POE8# SCK1/MISOA/SDA0/RXD12/ RXDX12/SMISO12/SSCL12 IRQ7 18 P16 MTIOC3C/MTIOC3D/ RTCOUT TXD1/SMOSI1/SSDA1/MOSIA/ SCL0/USB0_VBUS/ USB0_VBUSEN/USB0_OVRCURB IRQ6/ADTRG0#

19 P15 MTIOC0B/MTCLKB RXD1/SMISO1/SSCL1/RSPCKA IRQ5/CLKOUT 20 UB# P14 MTIOC0A/MTIOC3A/ MTCLKA CTS1#/RTS1#/SS1#/SSLA0/TXD12/ TXDX12/SIOX12/SMOSI12/ SSDA12/USB0_OVRCURA IRQ4 21 VCC_USB 22 USB0_DM 23 USB0_DP 24 VSS_USB 25 P55 MTIOC4D 26 P54 MTIOC4B 27 PC7 MTIOC3A/MTCLKB TXD1/SMOSI1/SSDA1/MISOA/ USB0_OVRCURB CACREF 28 PC6 MTIOC3C/MTCLKA RXD1/SMISO1/SSCL1/MOSIA/ USB0_EXICEN 29 PC5 MTIOC3B/MTCLKD SCK1/RSPCKA/USB0_ID 30 PC4 MTIOC3D/MTCLKC/POE0# SCK5/SSLA0/USB0_VBUS（注 1）_/ USB0_VBUSEN IRQ2/CLKOUT 31 PC3 MTIOC4D TXD5/SMOSI5/SSDA5 32 PC2 MTIOC4B RXD5/SMISO5/SSCL5/SSLA3 33 PB7/PC1 MTIOC3B 34 PB6/PC0 MTIOC3D 35 PB5 MTIOC2A/MTIOC1B/POE1# 36 PB3 MTIOC0A/MTIOC3B/ MTIOC4A/POE3# USB0_OVRCURA 37 PB1 MTIOC0C/MTIOC4C IRQ4 38 VCC 39 PB0 MTIC5W/MTIOC0C/ RTCOUT SCL0/RSPCKA IRQ2/ADTRG0# 40 VSS

(19)

RX111 グループ

1. 概要

注1.

5V トレラントではありません。

41 PA6 MTIC5V/MTCLKB/MTIOC2A/ POE2#

CTS5#/RTS5#/SS5#/SDA0/MOSIA IRQ3

42 PA4 MTIC5U/MTCLKA/MTIOC2B TXD5/SMOSI5/SSDA5/SSLA0 IRQ5 43 PA3 MTIOC0D/MTCLKD/ MTIOC1B/POE0# RXD5/SMISO5/SSCL5/MISOA IRQ6 44 PA1 MTIOC0B/MTCLKC/ RTCOUT SCK5/SSLA2

45 PA0 MTIOC4A SSLA1 CACREF

46 PE5 MTIOC4C/MTIOC2B IRQ5/AN013 47 PE4 MTIOC4D/MTIOC1A/ MTIOC3A MOSIA IRQ4/AN012 48 PE3 MTIOC0A/MTIOC1B/ MTIOC4B/POE8# CTS12#/RTS12#/SS12#/RSPCKA IRQ3/AN011

49 PE2 MTIOC4A RXD12/RXDX12/SMISO12/SSCL12 IRQ7/AN010 50 PE1 MTIOC4C TXD12/TXDX12/SIOX12/SMOSI12/

SSDA12

IRQ1/AN009

51 PE0 MTIOC2A/POE3# SCK12 IRQ0/AN008

52 PE7 IRQ7/AN015 53 PE6 IRQ6/AN014 54 P46 AN006 55 P44 AN004 56 P43 AN003 57 P42 AN002 58 P41 AN001 59 VREFL0 PJ7 60 P40 AN000 61 VREFH0 PJ6 62 AVSS0 63 AVCC0 64 P05 DA1

表 1.5

機能別端子一覧（64 ピンLFQFP/LQFP） (２ / ２)

ピン番号電源、クロック、システム制御 I/O ポートタイマ（MTU、POE、RTC）通信（SCIe、SCIf、RSPI、RIIC、USB）その他

(20)

RX111 グループ

1. 概要

表 1.6

機能別端子一覧（64 ピンWFLGA） (１ / ２)

ピン番号電源、クロック、

システム制御

I/O ポートタイマ（MTU、POE、RTC）通信（SCIe、SCIf、RSPI、RIIC、USB）その他 A1 AVSS0 A2 AVCC0 A3 VREFH0 PJ6 A4 VREFL0 PJ7 A5 P43 AN003 A6 P46 AN006

A7 PE2 MTIOC4A RXD12/RXDX12/SMISO12/SSCL12 IRQ7/AN010 A8 PE3 MTIOC0A/MTIOC1B/ MTIOC4B/POE8# CTS12#/RTS12#/SS12#/RSPCKA IRQ3/AN011 B1 XCOUT B2 P03 DA0 B3 P40 AN000 B4 P42 AN002 B5 P44 AN004 B6 PE6 IRQ6/AN014

B7 PE1 MTIOC4C TXD12/TXDX12/SIOX12/SMOSI12/ SSDA12 IRQ1/AN009 B8 PE4 MTIOC1A/MTIOC3A/ MTIOC4D MOSIA IRQ4/AN012 C1 XCIN PH7 C2 P05 DA1 C3 P27 MTIOC2B SCK1/SCK12 IRQ3/CMPA2/CACREF/ ADTRG0# C4 P41 AN001 C5 PE7 IRQ7/AN015

C6 PE5 MTIOC2B/MTIOC4C IRQ5/AN013 C7 PA1 MTIOC0B/MTCLKC/

RTCOUT

SCK5/SSLA2

C8 PA0 MTIOC4A SSLA1 CACREF

D1 RES#

D2 P30 MTIOC4B/POE8# RXD1/SMISO1/SSCL1 IRQ0 D3 P26 MTIOC2A TXD1/SMOSI1/SSDA1/

USB0_VBUSEN

D4 PE0 MTIOC2A/POE3# SCK12 IRQ0/AN008 D5 PA6 MTIC5V/MTIOC2A/MTCLKB/

POE2#

D6 PA4 MTIC5U/MTIOC2B/MTCLKA TXD5/SMOSI5/SSDA5/SSLA0 IRQ5 D7 PA3 MTIOC0D/MTCLKD/ MTIOC1B/POE0# RXD5/SMISO5/SSCL5/MISOA IRQ6 D8 VSS E1 XTAL E2 MD FINED E3 P31 MTIOC4D CTS1#/RTS1#/SS1# IRQ1 E4 P55 MTIOC4D E5 PB3 MTIOC0A/MTIOC3B/ MTIOC4A/POE3# USB0_OVRCURA E6 PB1 MTIOC0C/MTIOC4C IRQ4 E7 PB0 MTIC5W/MTIOC0C/ RTCOUT SCL0/RSPCKA IRQ2/ADTRG0# E8 VCC F1 EXTAL

(21)

RX111 グループ

1. 概要

注1.

5V トレラントではありません。

F2 P32 MTIOC0C/RTCOUT IRQ2 F3 UPSEL P35 NMI F4 UB# P14 MTIOC0A/MTIOC3A/ MTCLKA CTS1#/RTS1#/SS1#/TXD12/ TXDX12/SIOX12/SMOSI12/ SSDA12/SSLA0/USB0_OVRCURA IRQ4 F5 P54 MTIOC4B F6 PC7 MTIOC3A/MTCLKB TXD1/SMOSI1/SSDA1/MISOA/ USB0_OVRCURB CACREF F7 PC4 MTCLKC/MTIOC3D/POE0# SCK5/SSLA0/USB0_VBUSEN/ USB0_VBUS（注 1） IRQ2/CLKOUT F8 PB5 MTIOC1B/MTIOC2A/POE1# G1 VCL G2 P17 MTIOC0C/MTIOC3A/ MTIOC3B/POE8# SCK1/MISOA/SDA0/RXD12/ RXDX12/SMISO12/SSCL12 IRQ7 G3 P16 MTIOC3C/MTIOC3D/ RTCOUT TXD1/SMOSI1/SSDA1/SCL0/ MOSIA/USB0_VBUSEN/ USB0_OVRCURB/USB0_VBUS IRQ6/ADTRG0#

G4 P15 MTIOC0B/MTCLKB RXD1/SMISO1/SSCL1/RSPCKA IRQ5/CLKOUT G5 PC6 MTIOC3C/MTCLKA RXD1/SMISO1/SSCL1/MOSIA/ USB0_EXICEN G6 PC5 MTIOC3B/MTCLKD SCK1/RSPCKA/USB0_ID G7 PC3 MTIOC4D TXD5/SMOSI5/SSDA5 G8 PB6/PC0 MTIOC3D H1 VSS H2 VCC H3 VCC_USB H4 USB0_DM H5 USB0_DP H6 VSS_USB H7 PC2 MTIOC4B RXD5/SMISO5/SSCL5/SSLA3 H8 PB7/PC1 MTIOC3B

表 1.6

機能別端子一覧（64 ピンWFLGA） (２ / ２)

システム制御

I/O ポートタイマ（MTU、POE、RTC）通信（SCIe、SCIf、RSPI、RIIC、USB）その他

(22)

RX111 グループ

1. 概要

表 1.7

機能別端子一覧（48 ピンLFQFP/HWQFN） (１ / ２)

ピン番号電源、クロック、システム制御 I/O ポートタイマ（MTU、POE、RTC）通信（SCIe、SCIf、RSPI、RIIC、USB）その他 1 P27 MTIOC2B SCK1/SCK12 IRQ3/CMPA2/CACREF/ ADTRG0# 2 P26 MTIOC2A TXD1/SMOSI1/SSDA1/ USB0_VBUSEN 3 MD FINED 4 RES# 5 XCOUT 6 XCIN PH7 7 UPSEL P35 NMI 8 XTAL 9 EXTAL 10 VCL 11 VSS 12 VCC 13 P17 MTIOC0C/MTIOC3A/ MTIOC3B/POE8# SCK1/MISOA/SDA0/RXD12/ RXDX12/SMISO12/SSCL12 IRQ7 14 P16 MTIOC3C/MTIOC3D/ RTCOUT TXD1/SMOSI1/SSDA1/MOSIA/ SCL0/USB0_VBUS/ USB0_VBUSEN/USB0_OVRCURB IRQ6/ADTRG0#

15 P15 MTIOC0B/MTCLKB RXD1/SMISO1/SSCL1/RSPCKA IRQ5/CLKOUT 16 UB# P14 MTIOC0A/MTIOC3A/ MTCLKA CTS1#/RTS1#/SS1#/SSLA0/TXD12/ TXDX12/SIOX12/SMOSI12/ SSDA12/USB0_OVRCURA IRQ4 17 VCC_USB 18 USB0_DM 19 USB0_DP 20 VSS_USB 21 PC7 MTIOC3A/MTCLKB TXD1/SMOSI1/SSDA1/MISOA/ USB0_OVRCURB CACREF 22 PC6 MTIOC3C/MTCLKA RXD1/SMISO1/SSCL1/MOSIA/ USB0_EXICEN 23 PC5 MTIOC3B/MTCLKD SCK1/RSPCKA/USB0_ID 24 PC4 MTIOC3D/MTCLKC/POE0# SCK5/SSLA0/USB0_VBUS（注 1）_/ USB0_VBUSEN IRQ2/CLKOUT 25 PB5/PC3 MTIOC2A/MTIOC1B/POE1# 26 PB3/PC2 MTIOC0A/MTIOC3B/ MTIOC4A/POE3# USB0_OVRCURA 27 PB1/PC1 MTIOC0C/MTIOC4C IRQ4 28 VCC 29 PB0/PC0 MTIC5W/MTIOC0C/ RTCOUT SCL0/RSPCKA IRQ2/ADTRG0# 30 VSS 31 PA6 MTIC5V/MTCLKB/MTIOC2A/ POE2# CTS5#/RTS5#/SS5#/SDA0/MOSIA IRQ3

32 PA4 MTIC5U/MTCLKA/MTIOC2B TXD5/SMOSI5/SSDA5/SSLA0 IRQ5 33 PA3 MTIOC0D/MTCLKD/ MTIOC1B/POE0# RXD5/SMISO5/SSCL5/MISOA IRQ6 34 PA1 MTIOC0B/MTCLKC/ RTCOUT SCK5/SSLA2 35 PE4 MTIOC4D/MTIOC1A/ MTIOC3A MOSIA IRQ4/AN012 36 PE3 MTIOC0A/MTIOC1B/ MTIOC4B/POE8# CTS12#/RTS12#/SS12#/RSPCKA IRQ3/AN011

(23)

RX111 グループ

1. 概要

注1.

5V トレラントではありません。

38 PE1 MTIOC4C TXD12/TXDX12/SIOX12/SMOSI12/ SSDA12

IRQ1/AN009

40 PE7 IRQ7/AN015 41 P46 AN006 42 P42 AN002 43 P41 AN001 44 VREFL0 PJ7 45 P40 AN000 46 VREFH0 PJ6 47 AVSS0 48 AVCC0

表 1.7

機能別端子一覧（48 ピンLFQFP/HWQFN） (２ / ２)

ピン番号電源、クロック、システム制御 I/O ポートタイマ（MTU、POE、RTC）通信（SCIe、SCIf、RSPI、RIIC、USB）その他

(24)

RX111 グループ

1. 概要

表 1.8

機能別端子一覧（40 ピンHWQFN） (１ / ２)

システム制御

I/O ポートタイマ（MTU、POE、RTC）通信（SCIe、SCIf、RSPI、RIIC、USB）その他 1 P27 MTIOC2B SCK1/SCK12 IRQ3/CMPA2/CACREF/ ADTRG0# 2 P26 MTIOC2A TXD1/SMOSI1/SSDA1/ USB0_VBUSEN 3 MD FINED 4 RES# 5 UPSEL P35 NMI 6 XTAL 7 EXTAL 8 VCL 9 VSS 10 VCC 11 P32 MTIOC0C IRQ2 12 P17 MTIOC0C/MTIOC3A/ MTIOC3B/POE8# SCK1/MISOA/SDA0/RXD12/ RXDX12/SMISO12/SSCL12 IRQ7 13 P16 MTIOC3C/MTIOC3D TXD1/SMOSI1/SSDA1/SCL0/ MOSIA/USB0_VBUSEN/ USB0_OVRCURB/USB0_VBUS IRQ6/ADTRG0#

14 P15 MTIOC0B/MTCLKB RXD1/SMISO1/SSCL1/RSPCKA IRQ5/CLKOUT 15 UB# P14 MTIOC0A/MTIOC3A/ MTCLKA CTS1#/RTS1#/SS1#/SSLA0/TXD12/ TXDX12/SIOX12/SMOSI12/ SSDA12/USB0_OVRCURA IRQ4 16 VCC_USB 17 USB0_DM 18 USB0_DP 19 VSS_USB 20 PC4 MTIOC3D/MTCLKC/POE0# SCK5/SSLA0/USB0_VBUS（注 1）_/ USB0_VBUSEN IRQ2/CLKOUT 21 PB3 MTIOC0A/MTIOC3B/ MTIOC4A/POE3# USB0_OVRCURA 22 VCC

23 PB0 MTIOC0C/MTIC5W SCL0/RSPCKA IRQ2/ADTRG0# 24 VSS

25 PA6 MTIOC2A/MTIC5V/MTCLKB/ POE2#

26 PA4 MTIOC2B/MTIC5U/MTCLKA TXD5/SMOSI5/SSDA5/SSLA0 IRQ5 27 PA3 MTIOC0D/MTIOC1B/

MTCLKD/POE0#

RXD5/SMISO5/SSCL5/MISOA IRQ6

28 PA1 MTIOC0B/MTCLKC SCK5/SSLA2 29 PE4 MTIOC1A/MTIOC3A/ MTIOC4D MOSIA IRQ4/AN012 30 PE3 MTIOC0A/MTIOC1B/ MTIOC4B/POE8# CTS12#/RTS12#/SS12#/RSPCKA IRQ3/AN011

31 PE2 MTIOC4A RXD12/RXDX12/SMISO12/SSCL12 IRQ7/AN010 32 PE1 MTIOC4C TXD12/TXDX12/SIOX12/SMOSI12/

SSDA12

IRQ1/AN009

34 P46 AN006 35 P42 AN002 36 P41 AN001 37 VREFL0 PJ7 38 VREFH0 PJ6 39 AVSS0

(25)

RX111 グループ

1. 概要

注1.

5V トレラントではありません。

40 AVCC0

表 1.8

機能別端子一覧（40 ピンHWQFN） (２ / ２)

システム制御

I/O ポートタイマ（MTU、POE、RTC）通信（SCIe、SCIf、RSPI、RIIC、USB）その他

(26)

RX111 グループ

1. 概要

注1.

5V トレラントではありません。

表 1.9

機能別端子一覧（36 ピンWFLGA）

システム制御

I/O ポートタイマ（MTU、POE、RTC）通信（SCIe、SCIf、RSPI、RIIC、USB）その他 A1 AVSS0 A2 AVCC0 A3 VREFH0 PJ6 A4 P42 AN002 A5 P41 AN001

A6 PE2 MTIOC4A RXD12/RXDX12/SMISO12/SSCL12 IRQ7/AN010 B1 RES#

B2 P27 MTIOC2B SCK1/SCK12 IRQ3/CMPA2/CACREF/ ADTRG0#

B3 VREFL0 PJ7

B4 PE0 MTIOC2A/POE3# SCK12 IRQ0/AN008 B5 PE1 MTIOC4C TXD12/TXDX12/SIOX12/SMOSI12/

SSDA12 IRQ1/AN009 B6 PA3 MTIOC0D/MTCLKD/ MTIOC1B/POE0# RXD5/SMISO5/SSCL5/MISOA IRQ6 C1 XTAL C2 MD FINED C3 PE3 MTIOC0A/MTIOC1B/ MTIOC4B/POE8# CTS12#/RTS12#/SS12#/RSPCKA IRQ3/AN011 C4 PE4 MTIOC1A/MTIOC3A/ MTIOC4D MOSIA IRQ4/AN012

C5 PA4 MTIOC2B/MTIC5U/MTCLKA TXD5/SMOSI5/SSDA5/SSLA0 IRQ5 C6 VSS D1 EXTAL D2 UPSEL P35 NMI D3 UB# P14 MTIOC0A/MTIOC3A/ MTCLKA CTS1#/RTS1#/SS1#/SSLA0/TXD12/ TXDX12/SIOX12/SMOSI12/ SSDA12/USB0_OVRCURA IRQ4 D4 PA6 MTIC5V/MTCLKB/MTIOC2A/ POE2# CTS5#/RTS5#/SS5#/SDA0/MOSIA IRQ3 D5 PB3 MTIOC0A/MTIOC3B/ MTIOC4A/POE3# USB0_OVRCURA

D6 PB0 MTIOC0C/MTIC5W SCL0/RSPCKA IRQ2/ADTRG0# E1 VCL E2 P17 MTIOC0C/MTIOC3A/ MTIOC3B/POE8# SCK1/MISOA/SDA0/RXD12/ RXDX12/SMISO12/SSCL12 IRQ7 E3 P16 MTIOC3C/MTIOC3D TXD1/SMOSI1/SSDA1/SCL0/ MOSIA/USB0_VBUSEN/ USB0_OVRCURB/USB0_VBUS IRQ6/ADTRG0#

E4 P15 MTIOC0B/MTCLKB RXD1/SMISO1/SSCL1/RSPCKA IRQ5/CLKOUT E5 PC4 MTIOC3D/MTCLKC/POE0# SCK5/SSLA0/USB0_VBUSEN/ USB0_VBUS（注 1） IRQ2/CLKOUT E6 VCC F1 VSS F2 VCC F3 VCC_USB F4 USB0_DM F5 USB0_DP F6 VSS_USB

(27)

RX111 グループ

2. CPU

図 2.1 に CPU のレジスタ構成を示します。

図 2.1

CPU レジスタセット

USP （ユーザスタックポインタ）

ISP

（割り込みスタックポインタ）

INTB （割り込みテーブルレジスタ）

PC

（プログラムカウンタ）

PSW （プロセッサステータスワード）

BPC （バックアップPC）

BPSW

（バックアップPSW）

FINTV

（高速割り込みベクタレジスタ）

R15

R14

R13

R12

R11

R10

R9

R8

R7

R6

R5

R4

R3

R2

R1

R0 （SP）

（注1）

汎用レジスタ

制御レジスタ

b31

b0

DSP機能命令関連レジスタ

b63

b0

注1. スタックポインタ（SP）は、PSWのUビットによって、割り込みスタックポインタ（ISP）、または

ユーザスタックポインタ（USP）に切り替わります。

ACC（アキュムレータ）

(28)

RX111 グループ

2. CPU

2.1 汎用レジスタ（R0 ～ R15）

汎用レジスタは、16 本（R0 ～ R15）あります。汎用レジスタ R0 ～ R15 は、データレジスタやアドレス

レジスタとして使用します。

汎用レジスタ R0 には、汎用レジスタとしての機能に加えて、スタックポインタ（SP）としての機能が割

り当てられています。SP は、プロセッサステータスワード（PSW）のスタックポインタ指定ビット（U）に

よって、割り込みスタックポインタ（ISP）、またはユーザスタックポインタ（USP）に切り替わります。

2.2 制御レジスタ

(1)

割り込みスタックポインタ（ISP）／ユーザスタックポインタ（USP）

スタックポインタ（SP）には、割り込みスタックポインタ（ISP）と、ユーザスタックポインタ（USP）

の 2 種類があります。使用するスタックポインタ（ISP/USP）は、プロセッサステータスワード（PSW）の

スタックポインタ指定ビット（U）によって切り替えられます。

ISP、USP に 4 の倍数を設定すると、スタック操作を伴う命令や、割り込みシーケンスのサイクル数が短

くなります。

(2)

割り込みテーブルレジスタ（INTB）

割り込みテーブルレジスタ（INTB）には、可変ベクタテーブルの先頭番地を設定してください。

(3)

プログラムカウンタ（PC）

プログラムカウンタ（PC）は、実行中の命令の番地を示します。

(4)

プロセッサステータスワード（PSW）

プロセッサステータスワード（PSW）は、命令実行の結果や、CPU の状態を示します。

(5)

バックアップ PC（BPC）

バックアップ PC（BPC）は、割り込み応答を高速化するために設けられたレジスタです。高速割り込み

が発生すると、プログラムカウンタ（PC）の内容が BPC に退避されます。

(6)

バックアップ PSW（BPSW）

バックアップ PSW（BPSW）は、割り込み応答を高速化するために設けられたレジスタです。

高速割り込みが発生すると、プロセッサステータスワード（PSW）の内容が BPSW に退避されます。

BPSW のビットの割り当ては、PSW に対応しています。

(7)

高速割り込みベクタレジスタ（FINTV）

高速割り込みベクタレジスタ（FINTV）は、割り込み応答を高速化するために設けられたレジスタです。

高速割り込み発生時の分岐先番地を設定してください。

2.3 DSP 機能命令関連レジスタ

(1)

アキュムレータ（ACC）

アキュムレータ（ACC）は、64 ビットのレジスタです。DSP 機能命令で使用されます。また、ACC は乗

算命令（EMUL、EMULU、MUL）、積和演算命令（RMPA）でも使用され、これらの命令実行の際は ACC

の値が変更されます。

ACC への書き込みには、MVTACHI 命令と MVTACLO 命令を使用します。MVTACHI 命令は上位側 32

ビット（b63 ～ b32）に、MVTACLO 命令は下位側 32 ビット（b31 ～ b0）にデータを書きます。

読み出しには MVFACHI 命令、MVFACMI 命令を使用します。MVFACHI 命令で上位側 32 ビット（b63 ～

b32）

、MVFACMI 命令で中央の 32 ビット（b47 ～ b16）のデータをそれぞれ読みます。

(29)

RX111 グループ

3. アドレス空間

3.1 アドレス空間

アドレス空間は、0000 0000h 番地から FFFF FFFFh 番地までの 4G バイトあります。プログラム領域およ

びデータ領域合計最大 4G バイトをリニアにアクセス可能です。

図 3.1 にメモリマップを示します。

(30)

RX111 グループ

3. アドレス空間

図 3.1

メモリマップ

予約領域（注3）予約領域（注3）予約領域（注3）内蔵ROM（E2データフラッシュ）（8KB）予約領域（注3）

シングルチップモード

（注1） RAM（注2）周辺I/Oレジスタ周辺I/Oレジスタ周辺I/Oレジスタ内蔵ROM（プログラムROM）　　（注2） 0000 0000h 0001 0000h 0008 0000h 0010 0000h 0010 2000h 007F C000h 007F C500h 007F FC00h 0080 0000h FFF8 0000h FFFF FFFFh 注 1. ブートモードは、シングルチップモードと同じアドレス空間となります。注 2. 製品により ROM/RAM容量が異なります。注 .製品型名については「表 1.3　製品一覧表」を参照してください。注 3. 予約領域は、アクセスしないでください。 ROM（バイト） RAM（バイト）容量アドレス容量アドレス 512K FFF8 0000h ～ FFFF FFFFh 64K 0000 0000h ～ 0000 FFFFh 384K FFFA 0000h ～ FFFF FFFFh 256K FFFC 0000h ～ FFFF FFFFh 32K 0000 0000h ～ 0000 7FFFh 128K FFFE 0000h ～ FFFF FFFFh 96K FFFE 8000h ～ FFFF FFFFh 16K 0000 0000h ～ 0000 3FFFh 64K FFFF 0000h ～ FFFF FFFFh 32K FFFF 8000h ～ FFFF FFFFh 10K 0000 0000h ～ 0000 27FFh 16K FFFF C000h ～ FFFF FFFFh 8K 0000 0000h ～ 0000 1FFFh

(31)

RX111 グループ

4. I/O レジスタ

I/O レジスタ一覧では、内蔵レジスタのアドレス、およびビット構成に関する情報をまとめています。表

記方法は以下のとおりです。また、レジスタ書き込み時の注意事項についても以下に示します。

(1)

I/O レジスタアドレス一覧（アドレス順）

 割り付けアドレスの小さいレジスタから順に記載しています。

 モジュールシンボルによる分類をしています。

 アクセスサイクル数については、指定の基準クロックのサイクル数を示しています。

 内部 I/O レジスタの領域で、レジスタ一覧に記載のないアドレスの領域は、予約領域です。予約領域の

アクセスは禁止します。これらのレジスタをアクセスしたときの動作および継続する動作については保

証できませんので、アクセスしないようにしてください。

(2)

I/O レジスタ書き込み時の注意事項

CPU が I/O レジスタに書き込む際、CPU は書き込み完了を待たずに後続の命令を実行します。そのため、

I/O レジスタ書き込みによる設定変更が、動作に反映されるより前に、後続の命令が実行されることがあり

ます。

以下の例のように、I/O レジスタの設定変更が反映された状態で後続の命令を実行させなければならない

ときには、注意が必要です。

［注意が必要な動作の例］

 割り込み要求許可ビット（ICU.IERn.IENj ビット）のクリアを行い、割り込み要求を禁止とした状態で

後続の命令を実行させたい場合

 低消費電力状態へ遷移するための前処理に続いて WAIT 命令を実行する場合

このような場合には、I/O レジスタの書き込みを行った後、以下の手順で書き込みの完了を待ってから、

後続の命令を実行するようにしてください。

(a)

I/O レジスタの書き込み

(b)

書き込んだ I/Oレジスタの値を汎用レジスタに読み出し

(c)

読み出し値を使って演算を実行

(d)

後続の命令を実行

［命令例］

 I/O レジスタがバイトサイズの場合

MOV.L #SFR_ADDR, R1

MOV.B #SFR_DATA, [R1]

CMP [R1].UB, R1

;; 次処理

 I/O レジスタがワードサイズの場合

MOV.L #SFR_ADDR, R1

MOV.W #SFR_DATA, [R1]

CMP [R1].W, R1

;; 次処理

(32)

RX111 グループ

4. I/O レジスタ

 I/O レジスタがロングワードサイズの場合

MOV.L #SFR_ADDR, R1

MOV.L #SFR_DATA, [R1]

CMP [R1].L, R1

;; 次処理

なお、複数のレジスタに書き込みを行った後、それら書き込みの完了を待ってから後続の命令を実行させ

たい場合は、最後に書き込みを行った I/O レジスタを対象に読み出しと演算を実行してください。書き込み

を行ったすべてのレジスタを対象にして実行する必要はありません。

(3)

I/O レジスタアクセスサイクル数

I/O レジスタアクセスサイクル数は、

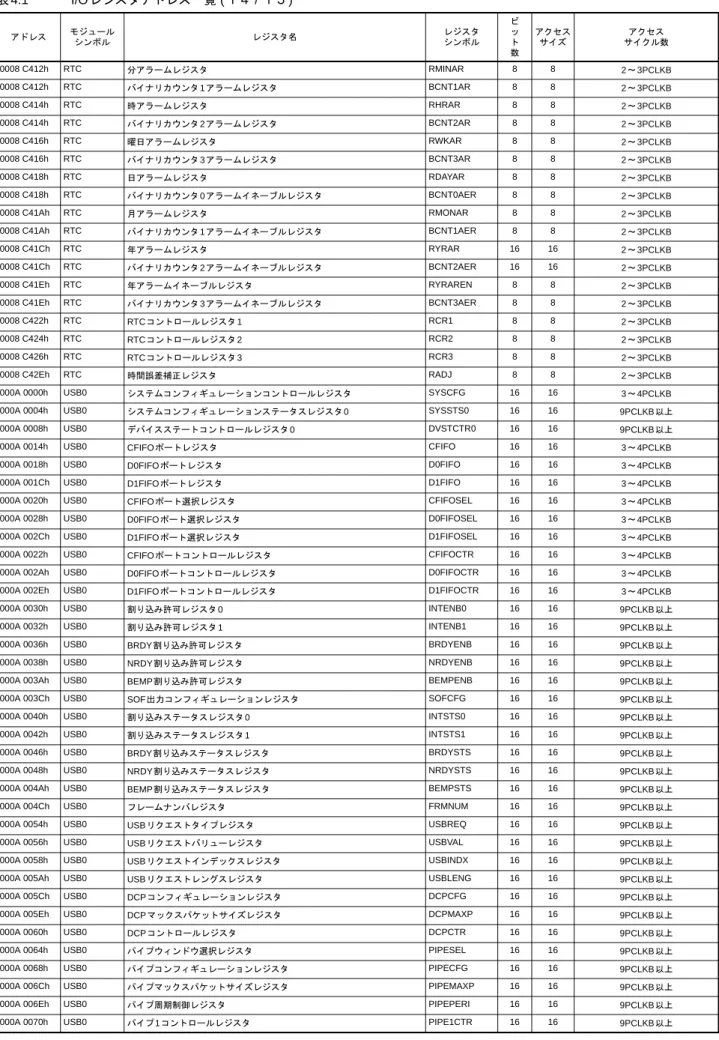

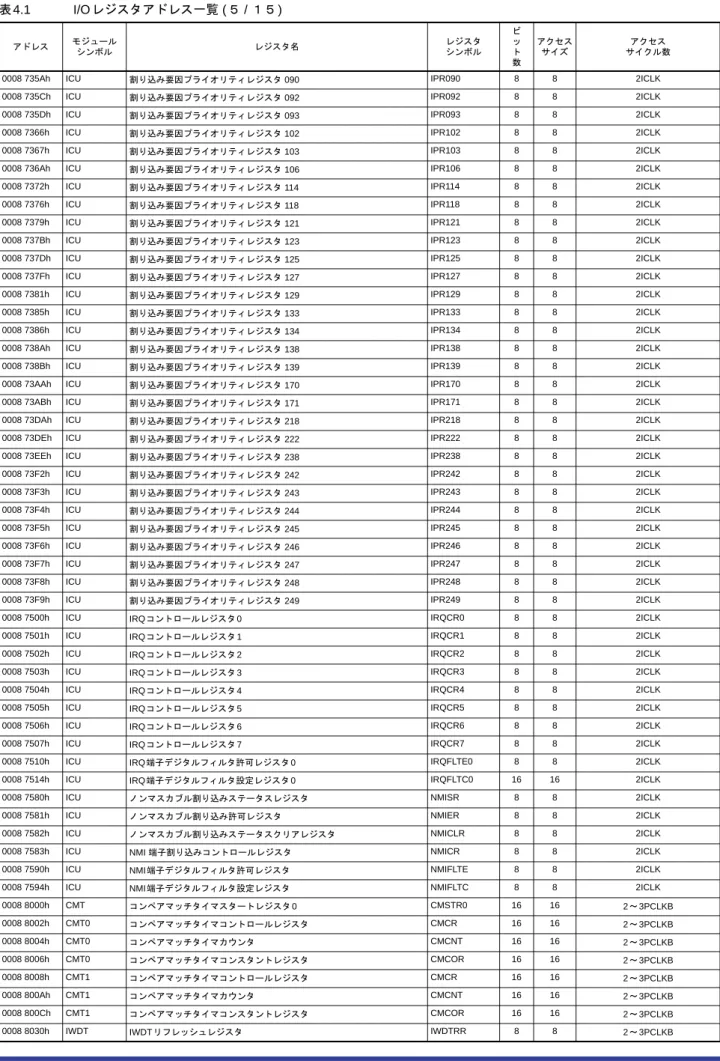

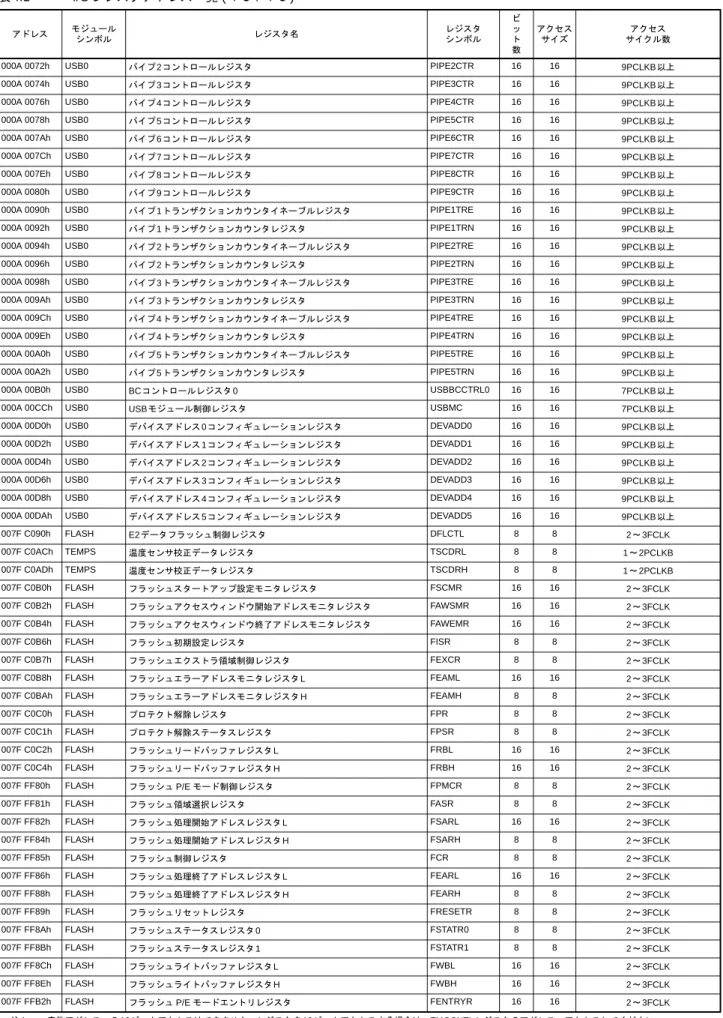

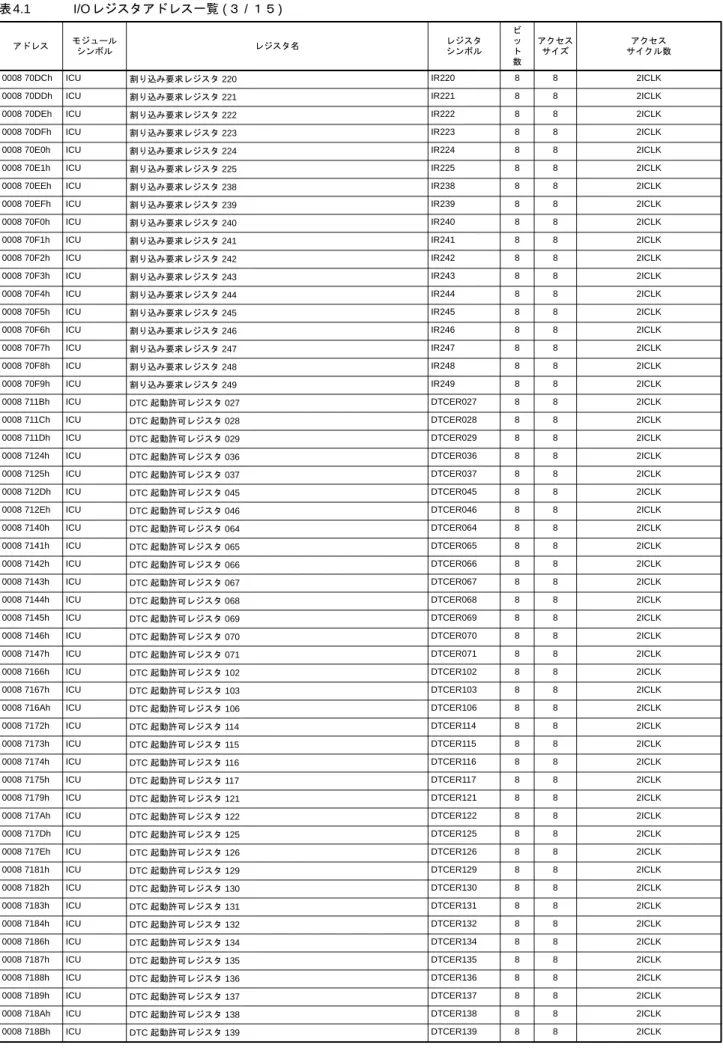

「表 4.1　I/O レジスタアドレス一覧」を参照してください。

I/O レジスタへアクセスした場合のアクセスサイクル数は、以下の計算式によって表されます。

（注 1）

I/O レジスタアクセスサイクル数＝内部メインバス 1 のバスサイクル数＋

分周クロック同期化サイクル数＋

内部周辺バス 1 ～ 6 のバスサイクル数

内部周辺バス 1 ～ 6 のバスサイクル数は、アクセス先のレジスタによって異なります。

内部周辺バス 2 ～ 6 に接続されている周辺機能のレジスタ（バスエラー関連のレジスタは除く）へアクセ

スする場合には、分周クロック同期化サイクルが追加されます。

分周クロック同期化サイクル数は、ICLK と PCLK（または FCLK）の周波数比やバスアクセスのタイミン

グによって異なります。

周辺機能部では ICLK ≧ PCLK（または FCLK）の周波数関係の場合、内部メインバス 1 のバスサイクル

数と分周クロック同期化サイクル数を合わせると、PCLK（または FCLK）で最大 1 サイクルとなるため、

表 4.1 では 1PCLK（または FCLK）の幅を持たせて記載しています。

また、ICLK ＜ PCLK（または FCLK）の周波数関係の場合、次のバスアクセスが周辺機能が終了した次の

ICLK サイクルから開始されるため、ICLK 単位の記載となっています。

注 1. CPU からのレジスタアクセスが、異なるバスマスタ（DTC）のバスアクセスと競合せずに実行された場合のサ

イクル数です。

(4)

スリープモード時およびモード遷移時の注意事項

スリープモード中、またはモード遷移中は、システム制御関連のレジスタ（「表 4.1　I/O レジスタアドレ

ス一覧」のモジュールシンボル欄に SYSTEM と記載のレジスタ）への書き込みは禁止です。

RX111グループ データシート

データシート

RX111 グループ

ルネサスマイクロコンピュータ

特長

■ 32 ビット RX CPU コア内蔵



最大動作周波数 32MHz

50DMIPS の性能（32MHz 動作時）



32×32 → 64 ビット演算結果（1 命令）のアキュムレータ



乗除算器 32×32 ビット（乗算命令は 1CPU クロック）



高速割り込み



5 段パイプラインの CISC ハーバードアーキテクチャ



可変長命令形式：コードを大幅に短縮



オンチップデバッグ回路内蔵

■消費電力低減機能



1.8V ～ 3.6V 動作の単一電源



3 種類の低消費電力モード



消費電流

高速動作モード：0.11mA/MHz

ソフトウェアスタンバイモード：0.44μA



ソフトウェアスタンバイからの復帰時間：4.8μs

■内蔵コードフラッシュメモリ（ウェイトなし）



32MHz 動作、31.25ns 読み出しサイクル



CPU フルスピード読み出し時、ウェイトなし



16K ～ 512K バイトの容量



1.8V で書き換え可能



命令、オペランド用

■内蔵データフラッシュメモリ



8K バイト（プログラム / イレーズ回数 : 1,000,000 回

（typ））



BGO（Back Ground Operation）

■内蔵 SRAM（ウェイトなし）



8K ～ 64K バイトの容量

■ DTC



4 種類の転送モード



割り込要因ごとに転送設定可能

■ ELC



割り込みを介さず、イベント信号でモジュール動作が

可能



CPU スリープ状態でも、モジュール間のリンク動作が

可能

■リセットおよび電源電圧制御



パワーオンリセット（POR）など 6 種類のリセットに

対応



低電圧検出機能（LVD）の設定可能

■クロック機能



外部クロック入力周波数：～ 20MHz



メインクロック発振子周波数：1 ～ 20MHz



サブクロック発振子周波数：32.768kHz



PLL 回路入力：4MHz ～ 8MHz



RX111グループデータシート

_{C バスインタフェース最大 400kbps 転送　SMBus に}
