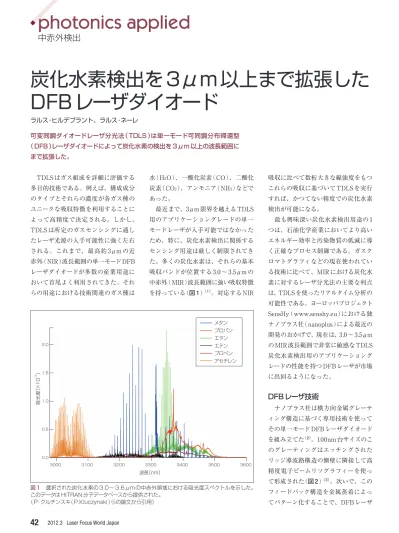

炭化水素検出を3μm以上まで拡張したDFBレーザダイオード
3
0
0
全文
(2) デバイスを得た。 この費用対効果の高い DFB レーザダ イオード製造アプローチは 10 年以上前 から使われているが、デバイス層内の エピタキシャル過成長が不要であるた め、活性領域近傍のパターニング誘起 欠陥によるレーザ性能の劣化を回避す ることができる。現在、ナノプラス社 は最高 3.5μm（ MIR 波長範囲）までの 動作波長を持つアプリケーショングレ ードの DFB レーザダイオードを商品化 した。 TDLS 用途における最適動作に向け. 図 2 100kV の電子ビームリソグラフィシステムを使って、金属グレーティング構造と厚い金層 （挿入図）をもつ横方向に結合された DFB レーザダイオードが作製された。. て、5 成分障壁材料に埋め込まれたア クティブなタイプ I 量子井戸ベースエ. 0. ス処理が高性能向けにカスタマイズさ. 2.5. れた。すなわち、熱を除去するために 高熱伝導率をもつ金層でレーザリッジ. 施した （図 2 挿入図）。 この長波長 DFB デバイスを TDLS セ ンシングにおける所定の用途に正確に 整合させ、続いて内部温度コントロー ラつきの TO ヘッダに搭載した。乾燥. 出力〔mW〕. ために高反射背面金属コーティングを. 2.0. 標準的なサファイア放射窓でキャップし. -20 -30. SMSR 45 dB. 3.0. 10℃/160mA. 2.5. -40. 10℃. -50 3280. 3320. 3360. 3400. 13℃. 波長 〔nm〕 1.5. 1.0. 17℃. 10℃ L-I. 0.5. 19℃. V-I 21℃. 0.0 0. 20. 40. 60. 80. 100. 120. 140. 2.0. 1.5. 15℃. 窒素雰囲気中でヘッダのハーメチック シールを行い、関心波長領域で透明な. -10. 160. 電圧 〔V〕. 3.0. さらに、この材料を用いた DFB デバイ. 導波路を囲み、高い光出力効率を得る. 正規化強度〔dB〕. ピタキシャルプロセスが使われている。. 1.0. 0.5. 0.0 180. 電流〔mA〕. 図3 連続波動作における3.36μmのDFBレーザのL-IとV-I特性を異なるチップ温度で示した。 挿入図は 10℃、160mA のレーザスペクトルを示す。. たアプリケーション対応のパッケージさ れた DFB レーザデバイスを作製した。. ード動作；図 3 挿入図）、正確な TDLS. 一例として、アセチレンの TDLS を. . センシングに適している。. 3.06μm の DFB レーザを使って実施し. このレーザの DFB 発振波長は、ペ. た。アセチレン（ C2 H2 ）は、エチレン. 3.36μm での DFB デバイスの各種ペ. ルチェ制御によるチップ温度の調節を. （ C2 H4 ） （世界中で最も多量に生産され. ルチェ制御チップ温度における代表的. 通して、約 0.28nm/K の同調率で所定. ている炭化水素）の製造に使用される. な L-I 曲線データ（図 3） は、その連続波、. の用途の目標値に粗く合わせることが. 分解過程の不純物である。石油化学産. 室温動作がミリワット領域の出力でよ. できる。次に、数ナノメートル範囲のガ. 業にとって、品質を確保するために、. 3μm を越えた炭化水素の検出. り低波長で動作するデバイスに匹敵す. ス吸収特徴を検出するために、単一の. 生産されたエチレンの一定の純度、ア. ることを明らかにした。この DFB デバ. 吸収線とそれらの形状が発振波長（約. セチレン含有量を高精度で監視するこ. イスは側帯波モードを 40dB 以上抑制. 0.025 の nm/mA ）の電流変調によって. とが重要になる。. し（1 例として10℃、160mAでの単一モ. 非常に高い精度と速度で走査される。. 少量のアセチレンは、それをエチレ Laser Focus World Japan 2012.3. 43.
(3) .photonics applied. 中赤外検出. ンに変換する下記の反応による水素化. 1.00. 過程を通して取り除くことができる： C2 H2 + H2 → C2 H4. 0.95. C2 H2 の不完全な還元または継続す. 0.90. 還元を避けるために、水素化過程の最 適条件が C2 H2 濃度のリアルタイム監. 透過率. る C2 H4 のエタン（ C2 H6 ）への不適切な. 0.85. C2H2 C2H2. 視によって決定される。. C2H2. 0.80. 分光データによれば、約 3.06μm の アセチレン吸収線は水素化反応炉内の 典型的な炭化水素バックグラウンド. 1000ppm. CH4. 100ppm. C2H4. 65%. C2H6. 33%. C2H2. 0.75. （ 6 5 % C 2 H 4、 3 3 % C 2 H 6、 1 0 0 ppm 0.70. CH4 ） による干渉吸収から単離され、自. 3.058. 由にされた。温度 25℃、相互作用距 離 10cm の反応炉バックグラウンド内 の 1000ppm C2 H2 に対して計算された. 3.059. 3.060. 3.061. 波長 〔μm〕. 3.062. 3.063. 図 4 計算された 1000ppm アセチレン（ C2 H2 ）の吸収スペクトルを水素化反応炉内の典型的 な炭化水素バックグラウンドにおいて示した。. 吸収スペクトルは、この波長領域が C2 H2 の監視に利用可能であることを指. 3. （1） し示した（図 4 ） 。. アドレスするのに適した 10℃に設定さ れた。波長変調分光は、レーザ電流を 6kHz 周波数で 143 〜 156mA の範囲で 変えることによって実施された。15cm 長さの吸収セル内を通過するレーザビ ームで検出された信号振幅を、炭化水. 1. 信号振幅〔ppm*m C2H2〕. 3059.56nm の最も強いアセチレン線に. 0 50 10. 0. C2H（ 4 67%） と 6 33%） C2H（. 充たされた状態と、続いて一定濃度の 。これらの信号の引き算から、C2 H2. （1）. の微分 TDLS スペクトルが特定の水素 化過程の非常に正確な制御に必要な 3ppm*m の検出濃度で求まった。. 20. 4 67%） と C2H（ 6 33%） 中の C2H（ C2H2. 素反応炉内がバックグラウンドだけで C2 H2 を追加した場合とで比較した （図5）. C2H2の差分TDLS. 2. 実験では、DFB レーザの温度は、約. -50 -10. 0. 10. 20. 30. 40. 周波数〔GHz〕. 図 5 15cm 長の吸収セル内を通過するレーザビームで検出された信号振幅を、炭化水素反応炉 内がバックグラウンドだけで充たされた状態（緑色）と、続いて一定濃度のC2H2 を追加した場合（青 色）とで比較した。結果として得られた C2 H2 の微分 TDLS スペクトルを挿入図に示した。. 石油化学産業での炭化水素検出に加 えて、爆発性ガス濃度のリアルタイム監 視は職場の安全性改善に対して非常に 大きな意味を持つ。産業や民間レベル でのガス漏れの早期検出も、より長波 長のMIR DFBデバイスの恩恵を受ける 多数の用途中のたった1つにすぎない。. 44. 2012.3 Laser Focus World Japan. 参考文献 （ 1 ）P. Kluczynski et al., Appl. Phys. B: Lasers and Opt., 105, 2, 427‐434（ 2011 ）. （ 2 ）W. Zeller et al., Sensors, 10, 2492‐2510（ 2010 ）. （ 3 ）L. Nähle et al., Electron. Lett., 47, 46（ 2011 ）. 著者紹介 ラルス・ヒルデブラント （ Lars Hildebrandt ） は独ナノプラス社 （ nanoplus GmbH ） の販売部長、ラル ス・ネーブル （ Lars Nähle ） は研究・プロセス開発エンジニア。e-mail：[email protected] URL: www.nanoplus.com.. LFWJ.
(4)
関連したドキュメント
高校生の英語力到達目標は、CEFR A2レベルの割合を全国で50%にするこ とである。これに対して、2018年でCEFR
水道水又は飲用に適する水の使用、飲用に適する水を使
前年度または前年同期の為替レートを適用した場合の売上高の状況は、当年度または当四半期の現地通貨建て月別売上高に対し前年度または前年同期の月次平均レートを適用して算出してい
創業当時、日本では機械のオイル漏れを 防ぐために革製パッキンが使われていま
＊Windows 10 を実行しているデバイスの場合、 Windows 10 Home 、Pro 、または Enterprise をご利用ください。S
エネルギー大消費地である東京の責務として、世界をリードする低炭素都市を実 現するため、都内のエネルギー消費量を 2030 年までに 2000 年比 38％削減、温室 効果ガス排出量を
ベース照明について、高効率化しているか ４：80％以上でLED化 ３：50％以上でLED化
また︑以上の検討は︑
