レスプリVシリーズ、エヴィシリーズ　ネットワーク設定ツール説明書

(1)

レスプリＶシリーズ

エヴィシリーズ

(2)

1．ネットワーク設定ツールとは ... 1 2．ネットワーク検索 ... 1 3．設定 ... 4 3．1．LAN 設定 ... 4 3.1.1. LAN ボードの場合 ... 4 3.1.2. LAN ポートの場合 ... 6 3．2．LAN ポート初期化 ... 9 3．3．root パスワード設定 ... 11 3．4．LAN の複数同時設定 ... 13 3．5．検索時間設定 ... 16 3．6．テスト印字 ... 17 3．7．検索対象の設定 ... 18 4．インストール方法 ... 19 5．アンインストール方法 ... 22

(3)

1．ネットワーク設定ツールとは

プリンタを LAN 環境で使用される場合、プリンタに IP アドレス等の動作条件を設定する必要があります。ネットワーク設定ツール（NetworkAPP）とは、LAN 接続されたプリンタ本体の環境設定をネットワーク接続されたパソコンから行うツールソフトです。本書で説明している画面は、特に断りがない限りレスプリＶシリーズを使用しています。そのため、実際にお使いになるプリンタ機種によっては、画面構成が異なる場合がありますので、ご了承ください。

2．ネットワーク検索

①ネットワーク設定ツールを起動すると、図 2-1 に示す画面が表示されます。図 2-1 ネットワーク設定ツール起動画面 ②設定を行うプリンタの電源を ON にしてください。

LAN の検索で、LAN 接続されているレスプリＶシリーズ、エヴィシリーズ LAN ポート（以下、LAN ポート）、レスプリＶシリーズ、エヴィシリーズ以外の LAN ボード（以下、LAN ボード）を確認することが出来ます。あらかじめ、ネットワーク設定ツールを実行するパソコンと、LANポートまたはLANボードを搭載したプリンタをHUBで物理的に接続し、「ファイル(F)」-「LANの検索(S)」をクリックしてください。タイミングにより検索できないことがありますので検索を数回、実行してください。検索後、図2-3の画面のように機種名、MACアドレス、IP アドレスが表示されます。図 2-2 ファイルメニュー

(4)

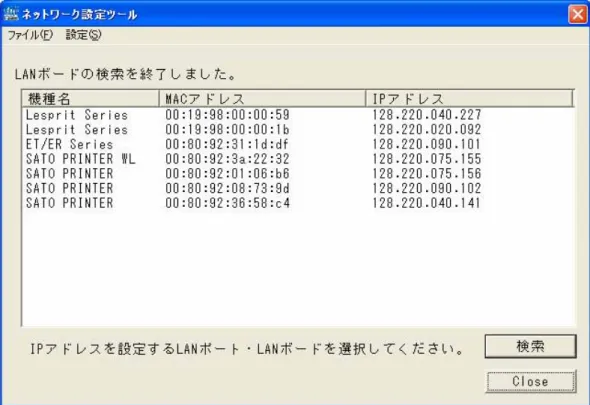

図 2-3 LAN 検索結果

(5)

③LAN の検索を実施した場合に表示される機種名は、以下の通りとなります。

機種名表示される機種名

レスプリＶシリーズ Lesprit Series

レスプリシリーズ ET/ER Series, ET/ER Series WL レスプリ 400 シリーズ ET/ER Series, ET/ER Series WL e シリーズ SATO PRINTER, SATO PRINTER WL SR400 シリーズ SATO PRINTER, SATO PRINTER WL M-48Pro SATO PRINTER, SATO PRINTER WL TASSHA SATO PRINTER, SATO PRINTER WL TR400e/410e SATO PRINTER, SATO PRINTER WL MT/MR110w SATO PRINTER, SATO PRINTER WL ST308R/312R SATO PRINTER, SATO PRINTER WL

エヴィシリーズ EV2 Series

【補足説明】

(6)

3．設定

3．1．LAN 設定レスプリＶシリーズ、エヴィシリーズの LAN ポートとレスプリＶシリーズ、エヴィシリーズ以外の LAN ボードとの 2 種類で設定方法が異なります。 3.1.1. LAN ボードの場合 ①設定を行うプリンタ「ET/ER Series」を選択します。図 3-1-1-1 プリンタ一覧画面 ②設定メニューで、LAN の設定を選択します。図 3-1-1-2 設定メニュー ET/ER Series を選択します。

(7)

③AdminManager が起動します。

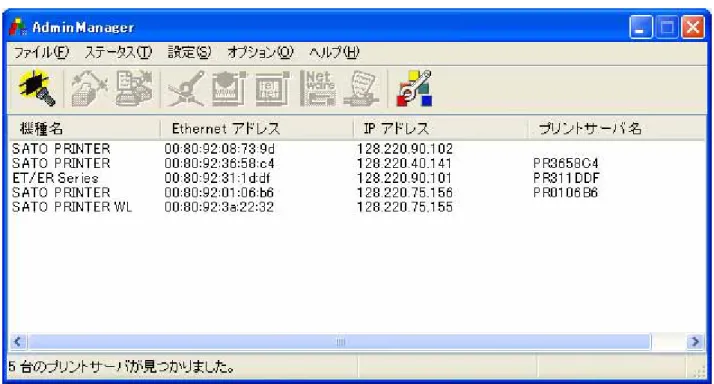

図 3-1-1-3 AdminManager 起動画面

AdminManager の説明につきましては、下記ボタンをクリックして参照願います。

ネットワークユーティリティ説明書

(8)

3.1.2. LAN ポートの場合

①設定を行うプリンタ「Lesprit Series」を選択します。

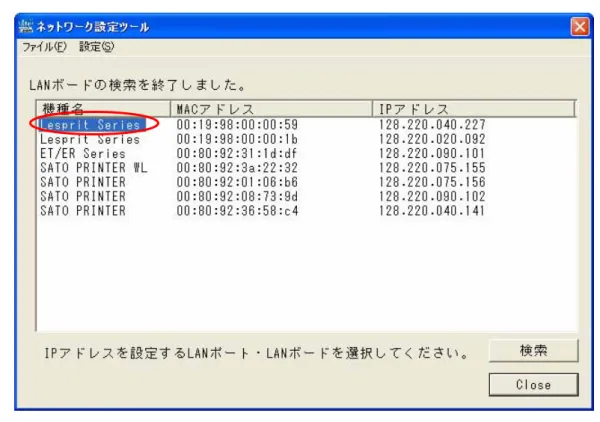

図 3-1-2-1 プリンタ一覧画面

②設定メニューで、LAN の設定を選択します。

(9)

③変更する項目を入力してください。各項目の内容を表 3-1 に示します。図 3-1-2-3 LAN ポート設定画面表 3-1 設定項目一覧項番項目内容 ① RARP の設定 RARP を使用するかを設定します ② DHCP の設定 DHCP で IP アドレスを自動割り付けするかを設定します ③ IP アドレス IP アドレスを手動で設定する場合に設定します ④ サブネットマスクサブネットマスクを設定します ⑤ ゲートウェイアドレスゲートウェイアドレスを設定します ⑥ root パスワード設定ボタン root のパスワードを設定する場合にクリックします ⑦ 初期化ボタンクリックすることにより LAN ポートを初期設定に戻します ⑧ OK ボタン LAN ポートの設定内容を確定します ⑨ Cancel ボタン LNA ポートの設定画面を閉じます【注意事項】 1.RARP を使用する場合には、IP アドレス設定はマスクされます。 2.DHCP を使用する場合には、IP アドレス、サブネットマスク、ゲートウェイアドレスはマスクされます。 ③ ④ ⑤ ⑥ ⑦ ⑨ ① ② ⑧

(10)

④入力後「OK」をクリックしてください。図 3-1-2-4 の画面を表示後、プリンタを再起動してください。図 3-1-2-4 LAN ポート設定完了画面【注意事項】 1.図 3-1-2-5 のメッセージボックスが表示された場合は、プリンタの電源が切られているか、LAN ケーブルが抜けていることが考えられますので、電源 ON とケーブル接続の確認をしてください。図 3-1-2-5 受信データエラー

(11)

3．2．LAN ポート初期化

①図 3-2-1 の画面で、「初期化」をクリックします。

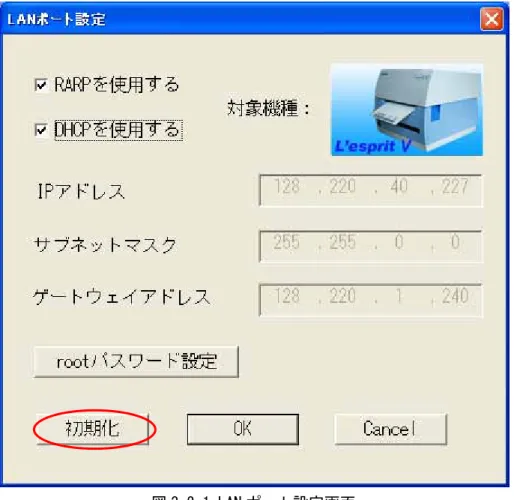

図 3-2-1 LAN ポート設定画面

②図 3-2-2 のメッセージボックスを表示しますので、「はい(Y)」をクリックします。

(12)

③図 3-2-3 のメッセージボックスを表示後、プリンタを再起動してください。図 3-2-3 初期化成功時のメッセージボックス【注意事項】 ① 図 3-2-4 のメッセージボックスが表示された場合は、プリンタの電源が切られているか、LAN ケーブルが抜けていることが考えられますので、電源 ON とケーブル接続の確認をしてください。図 3-2-4 受信データエラー

(13)

3．3．root パスワード設定

①図 3-3-1 の画面で、「root パスワード設定」をクリックします。

図 3-3-1 LAN ポート設定画面

②図 3-3-2 の画面で、古いパスワードと新しいパスワードを入力します。

(14)

③「OK」をクリックすると、図 3-3-3 のパスワード変更完了ダイアログが表示されます。プリンタを再起動してください。図 3-3-3 パスワード変更完了メッセージボックス【注意事項】 1.パスワード変更時に、古いパスワードが誤っている場合、図 3-3-4 のメッセージボックスが表示されます。 2.図 3-3-5 のメッセージボックスが表示された場合は、プリンタの電源が切られているか、LAN ケーブルが抜けていることが考えられますので、電源 ON とケーブル接続の確認をしてください。図 3-3-4 パスワード書き換え失敗時のメッセージボックス図 3-3-5 受信データエラー

(15)

3．4．LAN の複数同時設定 ①「設定(S)」メニューから、「LAN の複数同時設定(D)」を選択します。複数同時設定出来るのは、3.7.検索対象の設定が「LAN ポートのみ」を選択した場合のみとなります。図 3-4-1 プリンタ一覧画面図 3-4-2 設定メニュー画面２つ選択

(16)

②図 3-4-3 の複数同時設定画面を表示しますので、同時設定を行う数と選択したプリンタの先頭の IP アドレス、サブネットマスク、ゲートウェイアドレスを設定します。図 3-4-3 LAN ポート複数同時設定画面表 3-4 に設定項目一覧を示します。表 3-4 設定項目一覧項番項目内容 ① RARP の設定 RARP を使用するかを設定します ② DHCP の設定 DHCP で IP アドレスを自動割り付けするかを設定します ③ IP アドレス IP アドレスを手動で設定する場合に設定します ※複数台設定する場合には、2 台目以降 IP アドレスが+1 された値の設定を行います ④ サブネットマスクサブネットマスクを設定します ⑤ ゲートウェイアドレスゲートウェイアドレスを設定します ⑥ 設定数同時に何台設定するかを表示します ⑦ OK ボタン LAN ポートの設定内容を確定します ⑧ Cancel ボタン LAN ポートの設定画面を閉じます ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

(17)

③入力後「OK」をクリックしてください。図 3-4-4 の画面を表示後、プリンタを再起動してください。図 3-4-4 LAN ポート設定完了画面【注意事項】 1.図 3-4-5 のメッセージボックスが表示された場合は、プリンタの電源が切られているか、LAN ケーブルが抜けていることが考えられますので、電源 ON とケーブル接続の確認をしてください。図 3-4-5 受信データエラー

(18)

3．5．検索時間設定 ①「設定(S)」メニューから、「検索時間設定(I)」を選択します。図 3-5-1 設定メニュー画面 ②受信応答の検索時間を設定します。初期値は 5 秒で、1～30 秒の範囲で設定可能です。図 3-5-2 検索時間設定画面 ③設定が完了後、「OK」ボタンをクリックすると、アプリケーションに検索時間が反映されます。

(19)

3．6．テスト印字

①「設定(S)」メニューの「テスト印字(T)」を選択します。

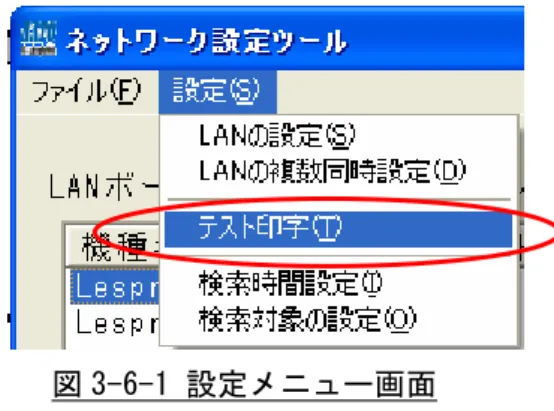

図 3-6-1 設定メニュー画面

(20)

3．7．検索対象の設定

①「設定(S)」メニューの「検索対象の設定(O)」を選択します。

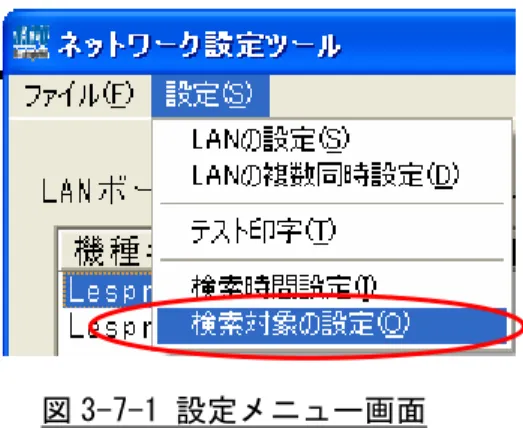

図 3-7-1 設定メニュー画面

②検索対象を LAN ポートのみにするか、全ての機種の LAN ボードにするかを選択して、「OK」ボタンをクリックします。

(21)

4．インストール方法

※本説明はレスプリ V シリーズを例としています。 ① 図 4-1 メインメニュー画面の「レスプリプリンタ」を選択した後、「次へ」をクリックしてください。図 4-1 メインメニュー画面 ② 図 4-2 レスプリプリンタ画面の「ユーティリティ」をクリックしてください。図 4-2 レスプリプリンタ画面

(22)

③ 図 4-3 ユーティリティ画面の「L’esprit Ｖネットワークユーティリティ」を選択後、「インストール」をクリックしてください。図 4-3 ユーティリティ画面 ④ 図 4-4 インストーラ起動画面の「次へ(N)」をクリックしてください。図 4-4 インストーラ起動画面 ⑤ 図 4-5 ユーザ情報入力画面の「次へ(N)」をクリックしてください。

(23)

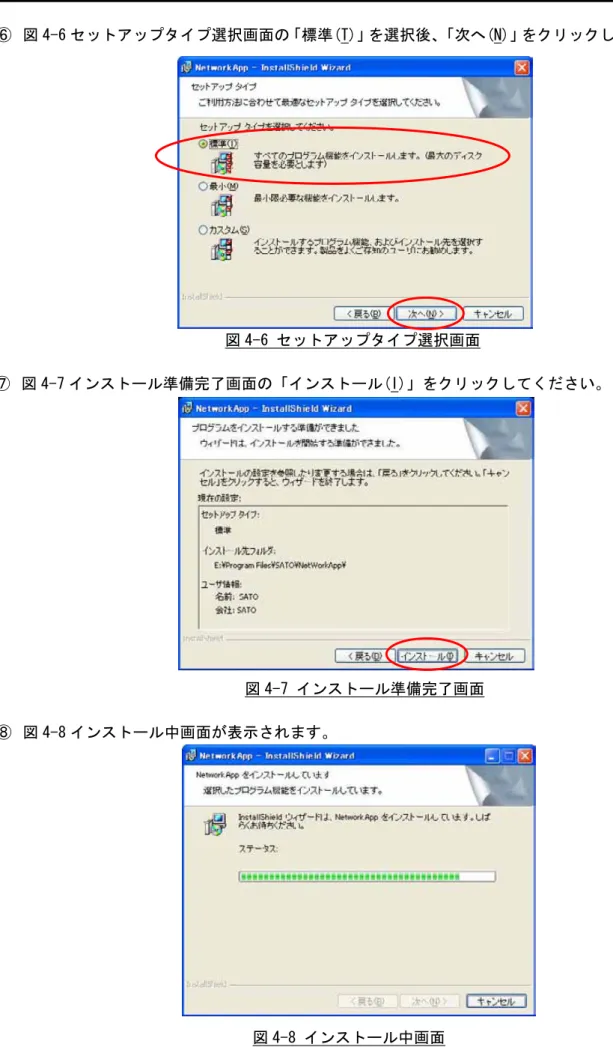

⑥ 図 4-6 セットアップタイプ選択画面の「標準(T)」を選択後、「次へ(N)」をクリックしてください。

図 4-6 セットアップタイプ選択画面

⑦ 図 4-7 インストール準備完了画面の「インストール(I)」をクリックしてください。

図 4-7 インストール準備完了画面

(24)

⑨ 図 4-9 インストール完了画面の「完了(F)」をクリックしてください。これでインストールの完了です。図 4-9 インストール完了画面 ⑩ Windows の「スタート」-「すべてのプログラム(P)」-「NetworkApp」をクリックして起動してください。

5．アンインストール方法

① Windows の「スタート」-「コントロールパネル(C)」-「プログラムの追加と削除」を開き、「NetworkApp」を削除してください。 ※Windows Vista/Server2008 の場合は「スタート」-「コントロールパネル(C)」-「プログラムと機能」を開き、「NetworkApp」を選択した後、「アンインストール」をクリックしてください。
