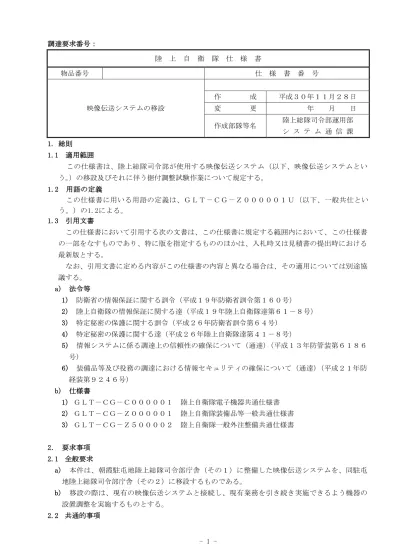

調達要求番号： 陸 上 自 衛 隊 仕 様 書 物品番号 仕 様 書 番 号 映像伝送システムの移設 作 成 平成３０年１１月２８日 変 更 年 月 日 作成部隊等名 陸上総隊司令部運用部 シ ス テ ム 通 信 課 1. 総則 1.1 適用範囲 この仕様書は、陸上総隊司令部が使用する映像伝送システム（以下、映像伝送システムとい う。）の移設及びそれに伴う据付調整試験作業について規定する。 1.2 用語の定義 この仕様書に用いる用語の定義は、ＧＬＴ－ＣＧ－Ｚ０００００１Ｕ（以下、一般共仕とい う。）の1.2による。 1.3 引用文書 この仕様書において引用する次の文書は、この仕様書に規定する範囲内において、この仕様書 の一部をなすものであり、特に版を指定するもののほかは、入札時又は見積書の提出時における 最新版とする。 なお、引用文書に定める内容がこの仕様書の内容と異なる場合は、その適用については別途協 議する。 a) 法令等 1) 防衛省の情報保証に関する訓令（平成１９年防衛省訓令第１６０号） 2) 陸上自衛隊の情報保証に関する達（平成１９年陸上自衛隊達第６１－８号） 3) 特定秘密の保護に関する訓令（平成２６年防衛省訓令第６４号） 4) 特定秘密の保護に関する達（平成２６年陸上自衛隊達第４１－８号） 5) 情報システムに係る調達上の信頼性の確保について（通達）（平成１３年防管装第６１８６ 号） 6) 装備品等及び役務の調達における情報セキュリティの確保について（通達）（平成２１年防 経装第９２４６号） b) 仕様書 1) ＧＬＴ－ＣＧ－Ｃ０００００１ 陸上自衛隊電子機器共通仕様書 2) ＧＬＴ－ＣＧ－Ｚ０００００１ 陸上自衛隊装備品等一般共通仕様書 3) ＧＬＴ－ＣＧ－Ｚ５００００２ 陸上自衛隊一般外注整備共通仕様書 2． 要求事項 2.1 全般要求 a) 本件は、朝霞駐屯地陸上総隊司令部庁舎（その１）に整備した映像伝送システムを、同駐屯 地陸上総隊司令部庁舎（その２）に移設するものである。 b) 移設の際は、現有の映像伝送システムと接続し、現有業務を引き続き実施できるよう機器の 設置調整を実施するものとする。 2.2 共通的事項
共通的事項は、ＧＬＴ－ＣＧ－Ｚ５００００２Ｊの附属書 A.3～A.5 による。 2.3 機器の移設作業に関する要求 2.3.1 移設機器 移設機器は、表 1 のとおりとする。 表 1 移設機器 名称 数量 単位 モバイルエンコーダ WT1000 両耳ヘッドバンド式ヘッドセット 半密閉タイプ BSHSH07BK USBﾒﾓﾘ RUF3-C16GA-BL USB2.0LANｱﾀﾞﾌﾟﾀｰ LUA3-U2-ATX 専用ハードケース PC-1560 （加工品）
ビデオカメラ（CANON） CANON XA35
バッテリーチャージャー CG-800D HDMIﾏｲｸﾛｹｰﾌﾞﾙ 1.5m KM-HD23-15 映像受信装置（NMS）用WS本体 HP Z440 workstation (F5W13AV-DPYG) 映像受信装置（NMS）用グラフィックボード TURBO-GTX1080-８G 映像受信装置（NMS）用電源6pin×2-8pin変換コネクタケーブル PWV09 映像受信装置（NMS）用19インチモニタ BL912 映像受信装置（NMS）用ソフトウェア NMSｿﾌﾄｳｪｱ 両耳ヘッドバンド式ヘッドセット BSHSUH12BK ウィルス対策ソフト(ウイルスバスター3年版) TICEWWJCXSBUPN3701Z 映像複合化装置（デコーダ） MVD5000 映像複合化装置用ラックマウント金具 MVD5000用ラックマウント金具 インターネット接続用ルータ C891FJ-K9 インターネット接続用ルータ用ラックマウントキット ACS-890-RM-19 2.4 スイッチ 1 台 スイッチ(Catalyst 2960 Plus 24 10/100 + 2 T/SFP LAN Lite) WS-C2960+24TC-S
映像トランスコーダ HVX500SE-L 映像トランスコーダ用制御装置(HP PRObook 450 G3/CT) 3AM13PA#ABJ 機動向映像配信装置（サーバ） HP DL160 Gen9（Q0C69A） 8GB 1Rx8 PC4-2400T-R メモリキット 805347-B21 9.5mm SATA DVD-ROM ドライブ 726536-B21 Smart アレイP440/4GB FBWC コントローラー 726821-B21 Smart アレイ接続ケーブルキット 774619-B21 Smart ストレージ バッテリー 96W 727258-B21 300GB 10krpm SC 2.5 型12G SAS DS ﾊｰﾄﾞﾃﾞｨｽｸﾄﾞﾗｲﾌﾞ 872475-B21 Ethernet 10Gb 2 ポート530T ネットワーク アダプター 656596-B21 iLO Advanced 1-Svr 1y 24x7 STS&U 512485-B21 iLO 専用マネジメントポート モジュール 725581-B21 Vmware vSphere 6 Essentials Kit for 3 hosts (Max 2CPU/host) VS6-ESSL-KIT-C Sub only for vSphere 6 Essentials Kit 1Y VS6-ESSL-SUB-C 接続制御装置（SRX220H2） SRX220H2-J 接続制御装置（ラックマウントユニット） SRX220-RMK-J 接続制御装置（ライセンス） SRX220-SMB4-CS-J 接続制御装置（サポートライセンス） CP-SL-SRX220H2
2.8 UPS 1 台 UPS SMT1500RMJ2U
3.1 LANケーブル 1 式 CAT5eUTPケーブル 5m KB-T5T-05BLN 3.2 SDIケーブル 1 式 HD-SDIケーブル 5m BCP-S5CFB-5 3.3 バッテリ1 4 個 モバイルエンコーダ用バッテリー DUO-150 3.4 バッテリ2 4 個 ビデオカメラ用バッテリー（付属品含む） BP-828 3.5 ACアダプタ1 1 個 モバイルエンコーダ用ACバッテリチャージャー VL-2000S 3.6 ACアダプタ2 1 個 ビデオカメラ用ACアダプター GP-LS 19インチラック（19U H1000,W700,D1000） ITN 19-1010W 19インチラック用台板 RP15-58LHB ゲージナット用取付ねじ RP71-5-15S ゲージナット RP34-5 電源タップ RP986-06LG 2.1 1.2 1.1 No. 仕様書記載 1 受信機 ディジタルビ デオカメラ 2 2 送信機 内容 製品型番 （メーカ型番） 備考 式 式 式 2.2 デコーダ 1 台 台 1 映像配信サー バ 2.6 2.5 映像トランス コーダ 1 式 台 1 ルータ 2.3 台 1 ファイヤ ウォール 2.7 台 1 19インチラッ ク 4
2.3.2 移設作業内容 移設作業内容は、表 2 のとおりとする。 表 2 移設作業内容 大 項 目 細 部 項 目 作 業 内 容 備考 ケー ブル 配線 作業 器材間配線作業 (1) 移設機器と既存システムを接続するＬＡＮ ケーブルの配線作業を実施する。 (2) ＬＡＮケーブルの端末処理（接続器材毎対 応）を実施する。 (3) 専用測定器を使用して、ケーブル疎通確認 を実施する。 (4) ケーブル配線の接続先が明確になるよう明 示するものとする。 移 設 先 の 配 線 場 所 は 官 側 の 指示による。 解体・撤去作業 (1) 官側による機器停止状態の確認。 (2) 接続ケーブルを外す。 (3) 移設機器を据付けてある什器（ﾗｯｸ・机・ 台等）から撤去する。 システム移設 作業 設置作業 官側が示すレイアウトにより、対象機器を設 置する。 システム疎通確認 作業 設置した機器が既存システムと同様に使用で きることを確認する。 設定変更作業 設定変更作業 (1) 各サーバーからの情報の取得設定 (2) 構成変更に伴う設定変更
2.3.3 系統図・配線場所・時期 a) 系統図 別紙第１「簡易システム構成図（案）」 b) 場所 別紙第２「簡易平面配置図」参照 c) システム概成時期 平成３１年２月２７日（水）２４００ d) 構成完了時期 契約締結後に作業を開始し、平成３１年３月２２日（金）２４００までに構成を完了させる ものとする。 2.4 据付調整に関する要求 契約相手方は、移設後の官側による設定変更後、各機器の動作確認を官側立会のもと実施する ものとする。 2.5 材料及び部材 本仕様書で規定する配線・移設作業に使用する材料及び部材は原則として契約相手方で用意する。 ただし、官給を必要とする場合は、官側と調整するものとする。 3． 留意事項 a) 安全管理について万全を期するものとする。 b) 通電停止、振動発生作業などの施設機能に影響を与える作業を実施する場合は、機能を停止 するなどの対応が必要になるので、事前に支出負担行為に関する事務を行う各省各庁の長又は 各省各庁の長から支出負担行為に関する事務の委任を受けた職員（以下、支出負担行為担当官 という。）又は陸上幕僚長の委任を受けて、前渡資金に係る契約及び歳入の原因となる契約を行 う隊員（以下、契約担当官という。）の任命を受けて、補助者として契約履行の監督を行う隊員 （以下、監督官という。）と十分に調整し、実施するものとする。また、事前に関係者に周知徹 底し、運用システムに支障が無いように万全を期すこと。 c) 作業内容について疑義が生じた場合は、事前に監督官を通じ支出負担行為担当官又は契約担 当官と協議の上施工するものとする。 d) 契約の相手方は、監督官より運用システム側の運用状況により急な作業工程の変更または作 業中断を指示された場合は、協議の上、対応するものとする。 e) 搬出入又は作業実施にあたり、既存の施設・機器等に損傷又は汚損を与える可能性がある場 合は、養生を行なうものとする。 f) 壁などを貫通する作業は、他設備に影響がないことを確認し、監督官の確認を得てから実施 するものとする。 g) コンクリート壁及び床に対する貫通工事並びにアンカー打設工事等を行う前には、必ず事前 に監督官に作業内容を連絡し、監督官の許可を得てから実施するものとする。 h) 一日の作業終了後は、工具および材料等の整理整頓並びに清掃を実施するものとし、整備完 了時は清掃を行い、整備作業で発生した塵、廃材等の発生材及び梱包材は、契約の相手が持ち帰 ること。
5． 秘密保全 契約の相手方は、秘密に係る文書、図面等の取り扱いを行う場合には、秘密保全に関する訓令 （平成１９年防衛省訓令第３６号）及び情報システムに係る調達上の信頼性の確保について（通達） （平成１３年防管装第６１８６号）に基づき、その取扱いに万全の注意を払わなければならない。 6. 現地調査 契約の相手方は、作業実施に先立ち、設置場所、敷設経路等の確認を行う必要がある場合は、官 側立会いの下で現地調査を実施する。 7 提出書類 7.1 作業計画書 契約相手側は、官側に作業計画書を提出し、作業計画の承認を受けるものとする。（提出先：陸 上総隊司令部付隊） 7.2 作業報告書 契約相手側は、作業完了後速やかに、官側に作業報告書を提出し、作業完了報告を行うものとす る。（提出先：陸上総隊司令部付隊） 8．その他 8.1 官側の支援 この作業に関する事項は、原則として、契約相手方において準備するものとするが、次の事項 については、現地の監督官との調整によって無償で官の支援を受けることができる。 a) 作業に必要な電力、水等の使用 b) 作業場所、器材の保管場所等の提供 c) 事務室の使用 d) その他、官が必要と認めたもの e) 立入禁止区域への立入申請 8.2 細部指示 細部については、現地の監督官又は検査官と調整し、指示を受けるものとする。 9. 仕様書の疑義 契約の相手方は、この仕様書について疑義を生じた場合は、支出負担行為担当官又は契約担当官 を通じて要求元と協議するものとする。
