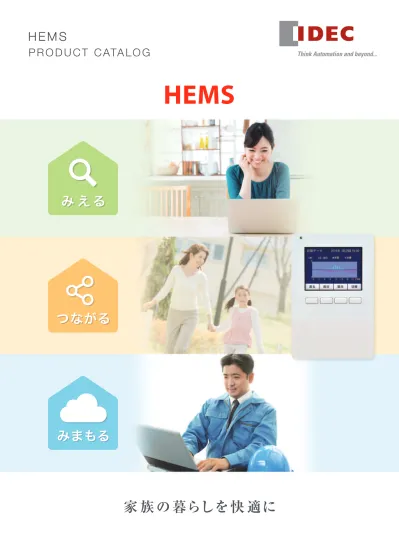

1

み え る

み え る

つながる

つながる

みまもる

みまもる

HEMS

家 族 の 暮らしを快 適に

※仕様、その他記載内容は予告なしに変更する場合がありますのであらかじめご了承ください。

Cat. No. P1560-0

 

2015

（平成

27

）年

7

月現在 〒541-0042 大阪市中央区今橋4-4-7 京阪神淀屋橋ビル8階  TEL（06）6221-0700 FAX（06）6221-0701 〒108- 6014  東京都港区港南2-15-1 品川インターシティA棟14階 TEL（03）5782-7958 FAX（03）5782-7963

システムズ

&

コントロールズ株式会社

P R O D U C T C ATA LO G

H E M S

HEMS

コントローラ 

外形寸法図

モニタリングユニット

（壁埋込型ネットワークタイプ）

形番

PJ1H-C2

形

PJ1H-C3

形 環境仕様 使用周囲温度 ー

10

∼

+45

℃（ただし、氷結しないこと） 使用相対湿度

25

∼

85

％

RH

（ただし、結露しないこと） 電気的仕様 定格入力電圧 単相三線 

200V AC

電源変動範囲

AC180

∼

220V

表示仕様

LCD

表示 電力表示：発電電力、売電電力、買電電力、消費電力 履歴表示：発電電力量、売電電力量、買電電力量、消費電力 エラー表示：パワコンエラー、本体エラー 通信機能 パワーコンディショナ通信

IDEC

独自通信

有線

LAN

／無線

LAN

※有線

LAN

、無線

LAN

はどちらか一方を使用する 外形寸法 _{※設置後に露出される部分の寸法は}

120

（

W

）×

180

（

H

）×

41

（

D

）

mm

₁₂₀

_（

_W

_）×

₁₈₀

_（

_H

_）×

₂₅

入 質量（約） 設置方法

370g

壁埋め込み パワコン接続台数 最大

13

台まで HEMSコントロール機能 有 無 出力端子 電源入力

3P

端子台（適合電線φ

1.6

∼

2.0

単線）

CT

入力 主幹部計測用（

U

相、

W

相） ※壁埋込型ネットワークタイプには、

HEMS

機能は含まれていません。 120 18 0 25 16 ●

HEMS

コントローラ

PJ1H-C2

形

●

モニタリングユニット

（壁埋込型ネットワークタイプ）

PJ1H-C3

形

● ● ● ● ● ● ● ● ご使用の前に、「取扱説明書」や「施工マニュアル」をよくお読みの上、正しくお使いください。 本製品の取付けは工事が必要です。お買い上げの販売店にご相談ください。 本カタログに記載の製品は、日本国内専用です。 本カタログに記載の製品は、仕様や機能などについて、予告なしに変更することがありますのでご了承ください。 本カタログに記載の製品は、医療機器、輸送機器や各種安全装置などの高度な信頼性・安全性が必要とされる用途に使用することは意図しておらず、こ れらの用途には使用できません。これらの用途に本製品が使用され、人身事故、財産損害、社会的障害などが生じても、弊社ではいかなる責任も負いか ねます。 見守りサービスのご利用には別途販売店様と弊社でのご契約が必要になります。お問い合わせください。 インターネット接続時のデータ通信、

Web

サイト閲覧のための通信費はお客様負担となります。 当サイト上のコンテンツや

URL

を予告なく変更する場合がございます。 太陽光パネル

モニタリングシステム（壁埋込型ネットワークタイプ）構成

稼動状況を、いつでもモニタ可能

IDEC

パワーコンディショナ 最大13台まで接続可能！ インターネット IDECクラウド サーバー

主な特長

●

パワーコンディショナと直結し、

エラー履歴の確認が可能

 

●

最大13台まで

パワーコンディショナ接続可能

〈住宅から野立て（低圧）まで対応可能〉

 

 

●

パワーコンディショナ整定値の

一括設定可能

 

●

管理者画面では

パワーコンディショナごとの

リアルタイムデータの確認が可能

 

 

●

スマホ、タブレットでいつでも

どこででもモニタリング可能

 

●

出力制御にも対応可能

H E M S の ポ イ ン ト

HEMSシステム構成

電力、ガスや水 道など家 庭で使うエネルギーの「みえる」を実 現します。

タブレットやスマートフォンから「つながる」ことが可能で、エアコン、照明などを

コントロールできます。さらにＩＤＥＣのクラウドサービスで「みまもる」から、

もしものときも安心です。

IDECのHEMSは、マルチベンダで

スマートハウスを実現します。

みえる化で、ムダなく最適な

住環境をご提供します。

I D E C の H E M S とは

暮らしを快適に

IDECのHEMSで家族の

HEMSを

スマートハウスの中心に

1

2

みえる化で

節電

つながるで

快適に

クラウドで

みまもる

み え る

み え る

つながる

つながる

みまもる

みまもる

スマート分電盤 ECHONET Lite※2 ※2 ECHONET Liteは、ECHONETコンソーシアムの登録商標です。

※1 HEMSとはHome Energy Management System（ホームエネルギーマネジメントシステム）のことで、家庭で使用するエネルギーを管理するシステムのことです。 ● HEMS画面を表示するタブレット、スマートフォン、パソコン等の機器は、計量法の対象製品ではありません。   発電電力、消費電力、売・買電電力、ガス、水道などの表示数値は目安ですので、実際の数値と異なる場合がございます。 ● PJ1H-C3形にはHEMSコントロール機能はありません。 WiFi接続でモニタリング、 コントロールできます

外出先でも発電状況を確認

インターネット 太陽電池パネル 系統側 （商用電力側） T V 電 力 線 電子レンジ 一 般 照 明 家庭用エアコン 有線LANもしくは無線LAN 有線LAN パルス信号線 タブレット スマートフォン、タブレット_パソコン 電気温水器 燃料電池 蓄電池 電気自動車充放電器 冷蔵庫 ガスメーター 水道メーター WEBモニタリング 専用アプリ

HEMS

コントローラ

パワー

コンディショナ

IDECクラウドサーバー WiFi ルーター WiFi WiFi WiFi _WiFi

安心見守りサービス

安心見守りサービス

パワコンメーカーならではの

パワコンメーカーならではの

0000

HEMS通信

HEMS通信

ECHONET Lite対応

※1

H E M S の ポ イ ン ト

HEMSシステム構成

電力、ガスや水 道など家 庭で使うエネルギーの「みえる」を実 現します。

タブレットやスマートフォンから「つながる」ことが可能で、エアコン、照明などを

コントロールできます。さらにＩＤＥＣのクラウドサービスで「みまもる」から、

もしものときも安心です。

IDECのHEMSは、マルチベンダで

スマートハウスを実現します。

みえる化で、ムダなく最適な

住環境をご提供します。

I D E C の H E M S とは

暮らしを快適に

IDECのHEMSで家族の

HEMSを

スマートハウスの中心に

1

2

みえる化で

節電

つながるで

快適に

クラウドで

みまもる

み え る

み え る

つながる

つながる

みまもる

みまもる

スマート分電盤 ECHONET Lite※2 ※2 ECHONET Liteは、ECHONETコンソーシアムの登録商標です。

※1 HEMSとはHome Energy Management System（ホームエネルギーマネジメントシステム）のことで、家庭で使用するエネルギーを管理するシステムのことです。 ● HEMS画面を表示するタブレット、スマートフォン、パソコン等の機器は、計量法の対象製品ではありません。   発電電力、消費電力、売・買電電力、ガス、水道などの表示数値は目安ですので、実際の数値と異なる場合がございます。 ● PJ1H-C3形にはHEMSコントロール機能はありません。 WiFi接続でモニタリング、 コントロールできます

外出先でも発電状況を確認

インターネット 太陽電池パネル 系統側 （商用電力側） T V 電 力 線 電子レンジ 一 般 照 明 家庭用エアコン 有線LANもしくは無線LAN 有線LAN パルス信号線 タブレット スマートフォン、タブレット_パソコン 電気温水器 燃料電池 蓄電池 電気自動車充放電器 冷蔵庫 ガスメーター 水道メーター WEBモニタリング 専用アプリ

HEMS

コントローラ

パワー

コンディショナ

IDECクラウドサーバー WiFi ルーター WiFi WiFi WiFi _WiFi

安心見守りサービス

安心見守りサービス

パワコンメーカーならではの

パワコンメーカーならではの

0000

HEMS通信

HEMS通信

ECHONET Lite対応

※1

HEMSを使用して、家全体のエネルギー状態を

パソコンやタブレット、スマートフォンで見ることができます。

電気使用量をひと目で分かるようにグラフ化したり、過去データと

比較したりすることで、家族の節電意識を高めます。

エネルギーのみえる化で節電

いつでも、どこでもカンタン操作

発電量のほか、ガスや水道、電力

の使用量も見ることができ、家族

の節電への意識もアップします。

タブレット、スマートフォンから運転状況の確認、操作ができます。

毎月の節電目標を管理し省エネをサポート

省エネガイド

電力バランス画面

ECHONET Liteに対応している照明機器の場合のみ可能。

み え る

み え る

みえる化で節電

HEMSはつながることで家全体の消費状況を把握できます。

ムダをみつけることによって、最適なエネルギーバランス（省エネ）を

実現し、暮らしの快適さを広げます。

つながるで快適に

つながる

つながる

例えば・・・

どこからでも家の照明をON/OFFできます

家を出る時 部屋の照明を 消し忘れちゃった！

3

4

〈屋 内〉

〈外出先〉

タブレットで操作 HEMS コントローラ WiFiルータ 照明をON/OFF タブレットで操作 インターネット IDEC クラウドサーバ

例えば・・・

家中のエアコンをON/OFF、

温度設定できます

〈屋 内〉

タブレットで操作 HEMS コントローラ WiFiルータ エアコン2階 エアコン1階 そろそろ寝ようかな。 2Fの寝室のエアコンを 入れておこう ※燃料電池、EV/PHVは2015年7月時点、未対応です。 ※接続する機器の種類や台数によって画面更新に10分程度かかる場合があります。 ※画面構成、デザインは予告なしに変更する場合があります。 ※3、4ページ記載画面は、タブレット端末アプリ画面です。

HEMSを使用して、家全体のエネルギー状態を

パソコンやタブレット、スマートフォンで見ることができます。

電気使用量をひと目で分かるようにグラフ化したり、過去データと

比較したりすることで、家族の節電意識を高めます。

エネルギーのみえる化で節電

いつでも、どこでもカンタン操作

発電量のほか、ガスや水道、電力

の使用量も見ることができ、家族

の節電への意識もアップします。

タブレット、スマートフォンから運転状況の確認、操作ができます。

毎月の節電目標を管理し省エネをサポート

省エネガイド

電力バランス画面

ECHONET Liteに対応している照明機器の場合のみ可能。

み え る

み え る

みえる化で節電

HEMSはつながることで家全体の消費状況を把握できます。

ムダをみつけることによって、最適なエネルギーバランス（省エネ）を

実現し、暮らしの快適さを広げます。

つながるで快適に

つながる

つながる

例えば・・・

どこからでも家の照明をON/OFFできます

家を出る時 部屋の照明を 消し忘れちゃった！

3

4

〈屋 内〉

〈外出先〉

タブレットで操作 HEMS コントローラ WiFiルータ 照明をON/OFF タブレットで操作 インターネット IDEC クラウドサーバ

例えば・・・

家中のエアコンをON/OFF、

温度設定できます

〈屋 内〉

タブレットで操作 HEMS コントローラ WiFiルータ エアコン2階 エアコン1階 そろそろ寝ようかな。 2Fの寝室のエアコンを 入れておこう ※燃料電池、EV/PHVは2015年7月時点、未対応です。 ※接続する機器の種類や台数によって画面更新に10分程度かかる場合があります。 ※画面構成、デザインは予告なしに変更する場合があります。 ※3、4ページ記載画面は、タブレット端末アプリ画面です。

クラウドは、家全体の最適化をささえるHEMSの中心機能です。

電力だけでなく、ガス、水道を含めたトータルなエネルギーをかしこく

コントロールするための、表示、操作ツール、データベースを提供します。

クラウドでみまもる

みまもる

みまもる

関連商品のご紹介

システム配線図

● メーカー、機器によっては、WiFiルータとの接続は、無線接続も可能 ● システム配線図内の  表示の製品は屋外設置です。その他の機器は屋内設置です。 注1 有線LANでECHONET Liteに対応している機器との接続です。 ※1 HEMSコントローラとWiFiルーターは、有線でも接続可能です。（市販LANケーブル） ※2 市販品。詳しくは市販品製品仕様をご確認ください。 ※3 スマート分電盤をご使用の場合の配線図です。    通常の分電盤でも分岐回路計測ユニットなどによりシステム構築が可能です。 IDECクラウドサーバー 電気温水器 蓄 電 池 イ ン タ ー ネ ッ ト 出力ケーブル LED照明 電力線 WiFi LAN エアコン WiFiルーター スマートフォン、タブレット、パソコン HEMSコントローラ スマート分電盤 パワーコンディショナ・ HEMSコントローラ間 ケーブル（同梱） 太陽電池 アース線 自立運転用 コンセント（2個） （4.2kWタイプは コンセント（1個）） φ1.6 または φ2.0の 銅単線 （VVF） パワーコンディショナ 屋 内 用

5

6

WiFi WiFi WiFi ※1 ※2 注1 ※2 注1 ※2 注1 ※2 注1 ※2 注1 ※3 ※2

例えば…

安心見守りサービスにより異常発生を

早期に発見し早期に対応が可能です。

オープンなシステムで様々なサービスの可能性が広がります

※上記画面はブラウザ画面です。

・太陽光発電情報

・ガス、水道情報

・電力バランス情報

・省エネガイド情報

・サポート、お知らせ情報

各種表示・操作ツール

・稼働状況データベース

・機器管理データベース

・メンテナンス履歴データベース

※上記機能は販売店様向けです。 ※2015年7月現在。  当社調べによる。  （定格容量4.2kWのパワーコンディショナにおいて）

各種データベース

▶

施工面積に差がつく

  省スペース、さらに直接配線でスッキリ ▶

発電量 に差がつく

  低発熱、高効率の放熱技術による余裕の発電 ▶

売電量に差がつく

  売電機会の損失を防ぐ進相無効電力制御

業界最小

サイズ

※

屋内用パワーコンディショナ

PJ1A-A421形 ［4.2kWタイプ］／PJ1A-A591形 ［5.9kWタイプ］ PJ1A-A421形 ［4.2kWタイプ］

屋外用パワーコンディショナ

PJ1A-B591 A/_{B形 ［5.9kWタイプ］} ▶

高効率の放熱技術による

  完全ファンレス

▶

据え置き設置可能

▶

_{耐塩害仕様}

▶

_{PVコネクタタイプも用意}

▶

_{自立運転出力2系統搭載}

▶

_軽量25kg

（取付板含み28kg） HEMSコントローラ エラー検知 パワーコンディショナ IDEC クラウドサーバー 自動通知メール 修 理 対 応 お客様 販売会社様 異常発生 データの一括管理で、 お客様の問い合わせ にも迅速に対応 屋 外 用

クラウドは、家全体の最適化をささえるHEMSの中心機能です。

電力だけでなく、ガス、水道を含めたトータルなエネルギーをかしこく

コントロールするための、表示、操作ツール、データベースを提供します。

クラウドでみまもる

みまもる

みまもる

関連商品のご紹介

システム配線図

● メーカー、機器によっては、WiFiルータとの接続は、無線接続も可能 ● システム配線図内の  表示の製品は屋外設置です。その他の機器は屋内設置です。 注1 有線LANでECHONET Liteに対応している機器との接続です。 ※1 HEMSコントローラとWiFiルーターは、有線でも接続可能です。（市販LANケーブル） ※2 市販品。詳しくは市販品製品仕様をご確認ください。 ※3 スマート分電盤をご使用の場合の配線図です。    通常の分電盤でも分岐回路計測ユニットなどによりシステム構築が可能です。 IDECクラウドサーバー 電気温水器 蓄 電 池 イ ン タ ー ネ ッ ト 出力ケーブル LED照明 電力線 WiFi LAN エアコン WiFiルーター スマートフォン、タブレット、パソコン HEMSコントローラ スマート分電盤 パワーコンディショナ・ HEMSコントローラ間 ケーブル（同梱） 太陽電池 アース線 自立運転用 コンセント（2個） （4.2kWタイプは コンセント（1個）） φ1.6 または φ2.0の 銅単線 （VVF） パワーコンディショナ 屋 内 用

5

6

WiFi WiFi WiFi ※1 ※2 注1 ※2 注1 ※2 注1 ※2 注1 ※2 注1 ※3 ※2

例えば…

安心見守りサービスにより異常発生を

早期に発見し早期に対応が可能です。

オープンなシステムで様々なサービスの可能性が広がります

※上記画面はブラウザ画面です。

・太陽光発電情報

・ガス、水道情報

・電力バランス情報

・省エネガイド情報

・サポート、お知らせ情報

各種表示・操作ツール

・稼働状況データベース

・機器管理データベース

・メンテナンス履歴データベース

※上記機能は販売店様向けです。 ※2015年7月現在。  当社調べによる。  （定格容量4.2kWのパワーコンディショナにおいて）

各種データベース

▶

施工面積に差がつく

  省スペース、さらに直接配線でスッキリ ▶

発電量 に差がつく

  低発熱、高効率の放熱技術による余裕の発電 ▶

売電量に差がつく

  売電機会の損失を防ぐ進相無効電力制御

業界最小

サイズ

※

屋内用パワーコンディショナ

PJ1A-A421形 ［4.2kWタイプ］／PJ1A-A591形 ［5.9kWタイプ］ PJ1A-A421形 ［4.2kWタイプ］

屋外用パワーコンディショナ

PJ1A-B591 A/_{B形 ［5.9kWタイプ］} ▶

高効率の放熱技術による

  完全ファンレス

▶

据え置き設置可能

▶

_{耐塩害仕様}

▶

_{PVコネクタタイプも用意}

▶

_{自立運転出力2系統搭載}

▶

_軽量25kg

（取付板含み28kg） HEMSコントローラ エラー検知 パワーコンディショナ IDEC クラウドサーバー 自動通知メール 修 理 対 応 お客様 販売会社様 異常発生 データの一括管理で、 お客様の問い合わせ にも迅速に対応 屋 外 用
