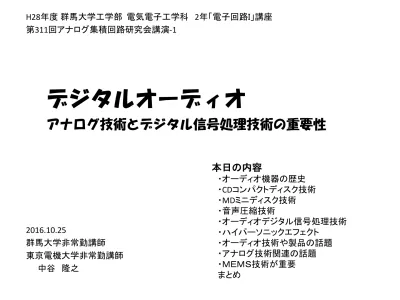

デジタルオーディオ

(1)

デジタルオーディオ

アナログ技術とデジタル信号処理技術の重要性

2016.10.25

群馬大学非常勤講師東京電機大学非常勤講師

中谷隆之

H28年度群馬大学工学部電気電子工学科 2年「電子回路Ｉ」講座第311回アナログ集積回路研究会講演-1

本日の内容

・オーディオ機器の歴史

・CDコンパクトディスク技術

・MDミニディスク技術

・音声圧縮技術

・オーディオデジタル信号処理技術

・ハイパーソニックエフェクト

・オーディオ技術や製品の話題

・アナログ技術関連の話題

・ＭＥＭＳ技術が重要まとめ

(2)

携帯型オーディオ機器の歴史

2

年容量

2003 256MB 2004 512MB 2005 1GB 2006 2GB 2007 4GB 2008 8GB 2009 16GB 2010 32GB 2011 64GB 2012 64GB 2013 64GB 2014 128GB

日本経済新聞2005.4.10

携帯音楽プレーヤー携帯電話

記録媒体の進化：

テープ＞＞CD＞＞MD＞＞HDD＞＞半導体記憶メディアの大容量化

CD：700MB

MD：180MB～1GB (Hi-MD)

DVD：5GB（単層）～17GB (両面2層）

Blue-ray：25GB(単層）～128GB (4層）

HDD（ﾊｰﾄﾞﾃﾞｨｽｸ）：～10TB (パソコン用）

160GB(iPod classic)

Note Gb：Gビット GB：Gバイト

半導体メモリ

SD/microSDの容量推移

2011年までは毎年倍増

オーディオ用では 16GB程度で十分

1バイト＝8 ビット

2016年現在 SDXCカードで最大512GB

(3)

オーディオ機器の歴史を作ってきた SONY

週刊ダイヤモンド2012.2.4に追記 3

日本初：G型テープレコーダ

1950年

(4)

ウォークマン： SONY

4

印象深いウォークマンのCM

｢音は進化した、人はどうですか？｣

のナレーション：1987年初代ウォークマン TPS-L2 33,000円 1979年

1979年（昭和54年）

ウォークマンは当時のテープレコーダの常識をくつがえす画期的イノベーション製品。

当時の常識とは、「録音できないテープレコーダなど売れるわけない。」

しかし、音楽好きの若者に、小型で持ち運べて音が良い音楽プレーヤがあったら受けるとの確信。

持ち運ぶ機器に録音機能は不要だろう、との割り切り。

この様なSONY全盛時代の発想や製品が、後にApple Steve Jobsに大きな影響を与えた

(5)

CD ^: ^{コンパクトディスク}

5

1982

年発売

赤色レーザ波長(780nm)

受光素子

（ﾌｫﾄﾀﾞｲｵｰﾄﾞ）

反射光

アンプピットあり

ピットなし

反射光は、位相がそろっていて明るい

反射光は、位相が反転し打ち消しあい暗くなる

1.6μm

ピットの間隔

～1.2mm

110nm 凹凸

レーベル印刷面ピット幅0.5μm

長さ0.83～3.56μmで

0.3μmずつ長さの違うもの9種

第1世代CDプレーヤ：CDP-101（SONY) 168,000円 1982年10月1日

16bit

ベートーベン第9が1枚に入る時間から SONY+Philipsが開発した初代デジタルオーディオ

(6)

MD （ミニディスク）

₁₉₉₂

年発売

6

初代MDウォークマン1992年11月1日右：録音再生MZ-1 79,800円左：再生専用MZ-NH1 59,800円

デジタル化されたオーディオ信号を約1/5以下にデータ圧縮し小型ﾃﾞｨｽｸに録音

MD容量：180MB(当初）>>1GB(Hi-MD) 44.1KHzｻﾝﾌﾟﾘﾝｸﾞで80分（約1/5に圧縮）

Hi-MD 最大45時間（約1/30圧縮）

MD

ピックアップ部

赤色レーザ波長：780nm

ﾌｫﾄﾀﾞｲｵｰﾄﾞ

増幅器

MDは2012年に生産終了

MD

の内部構成

エレクトロニクスライフ 1992.12 日本放送出版協会

これもSONYが開発、録音可能とした小型デジタルオーディオ

(7)

MD の録音 / 再生原理 :

7

MD

の記憶

(

録音）

MDは再生専用ディスクと録音再生可能なディスクの2種類が規格化。

再生専用ディスクはCDと同様な原理。

録音再生可能ディスクは光磁気ディスク。

0,1データにより磁気ヘッドに流す電流向きを変える

記憶時、レーザでキューリ点温度以上に高める。

光磁気層の温度がキューリ点温度を下がった時の磁化方向が記録される。

MD

の再生

（録音可能ミニディスク）

MO：光磁気ﾃﾞｨｽｸの原理カー効果により、磁性にて反射光の偏向面が回転

エレクトロニクスライフ 1992.12 日本放送出版協会

(8)

Apple iPod nano

8

2005年9月～毎年9月に新製品。

2012年以降新製品でていない。

第1世代 iPod nano基板

NANDフラッシュメモリ

バッテリ

第6世代 iPod nano内部

第6世代特長：タッチパネル電子回路基板は極めて小さい

電池寿命：最大24時間

ﾀｯﾁﾊﾟﾈﾙと液晶表示

バッテリー

電子回路

約40mm 質量：約20g

第４世代：2008年9月 8GB(17,800円）

第3世代：2007年9月 8GB(23,800円）/4GB 第2世代：2006年9月

8GB(29,800円）/4GB/2GB

第1世代：2005年9月

4GB(2,7800円）/2GB(21,800円）

第5世代：2009年9月 8GB(14,800円）

第6世代：2010年9月 8GB(13,800円）

カメラ、マイク、

スピーカ、FMラジオ

第6世代改訂版：2011年10月 8GB(10,800円）

16GB(12,800円）

世代進化する毎に機能向上、

メモリ容量増大、小型化、

低価格化してきた

第7世代：2012年9月発表/10月発売 16GB(12,800円）

半導体音楽プレーヤ

(9)

標本化定理：サンプリング定理

9

・CDでは20Hz～20KHzのアナログオーディオ信号をデジタル化（サンプリング）

・サンプリング定理から、扱う最大周波数の2倍以上の周波数でサンプリング（デジタル化）すれば原音を再生可能。CDでは44.1KHz（22.67μs間隔）ステレオでサンプリング

・アナログ信号を16ビット（65,536分の一）の分解能（細かさで）デジタル化

人間の耳のダイナミックレンジ（聞こえる最も小さい音と、最大の音の大きさの比）は1KHzの音で約120dB＝10⁶（130ｄBとの説もある）と言われる。16ビットだと100dB（10⁵)以下だが通常では十分。

高音質な音を扱う(120dBダイナミックレンジ得る）には20ビット以上の分解能が欲しい。

時間約22.7μs間隔

（1/44.1KHz) 16ビット=(1/2¹⁶)

=1/65,536 の細かさでアナログ信号をデジタル変換

アナログ信号

サンプリングされたデジタル信号

デジタルオーディオ音声圧縮技術

CDは 16ﾋﾞｯﾄ 44.1KHz サンプリング

(10)

10

・鼓膜の振動が耳小骨（つち骨、あぶみ骨、きぬた骨）を振動。耳小骨にて、音が増幅または減衰される

・耳小骨に伝わった音が蝸牛（かぎゅう）に伝わる。蝸牛の内部はゼリー状液体

・音が蝸牛内の1万個以上ある有毛細胞を刺激。有毛細胞にも音の増幅作用および減衰作用がある

・1KHz純音だと800Hz,1KHz,1.2KHzを受け持つ有毛細胞が振動する。耳は有毛細胞で音を周波数解析している

・耳の中にカチッと音の刺激がひとつ入ると有毛細胞が振動するが、

音が終わっても有毛細胞は10msくらいはダンスを続ける。

・このため連続した音が入っても、直ちには有毛細胞は反応出来ない。この様な耳の特性を利用して音声圧縮する。

・有毛細胞が小さな電気信号を発生し、らせん神経を介して脳に伝わる

この中に

有毛細胞耳は、

有毛細胞で音を周波数解析している。

を介して脳に伝達

耳の不調が脳までダメにする中川雅文著講談社新書

耳の構造と音が脳に伝わる機能

音声圧縮、まずは耳の働きを知る

(11)

音声圧縮の Key 技術はフーリエ変換

11

デジタル化された音声データ量は膨大。そのままでは無線による通信や半導体などの記憶媒体に記録する事は難しい。そこでデータ圧縮が不可欠となる。耳の聴覚特性を使って、音質劣化を最小限としつつ音声データを最大限圧縮する技術が重要。このキーとなる技術がフーリエ変換

時間軸データ

周波数軸データ

音声圧縮方式

時間周波数

基本波 2次高調波 3次高調波 4次高調波

http://iphone.moo.jp/app/?p=374

(12)

周波数領域における聴覚特性を利用し音声データ圧縮

12

最小可聴音特性

人間の耳は周波数特性を有する。

低い周波数と高い周波数ほど人間の耳の感度は低下する。

耳が聞き取れる周波数特性を多数の人にて調査したのが最小可聴音特性。

この特性以下の小さな音は聞こえないため、

音声圧縮では、最小可聴音特性以下の信号は取り除く。これでデータ圧縮できる。

音のマスキング効果など

音のマスキング効果

強い音があると、その周辺の弱い音はマスクされ聞こえなくなる. 例えばメロディが、強いシンバルによって一瞬聞こえなくなるのもマスキング効果の一例。

マスキング効果により聞こえなくなる音の成分は取り除いて処理しても音質は損なわずにすむ。

マスキングする時の閾値を計算し、閾値以上の成分のみを残せばかなりのデータ量圧縮となる。

強い音Aがあると可聴音特性が変化し、周辺のB音が閾値以下となり聞こえなくなる。そこでB音は除去する。

マスキング効果最小可聴音特性

最小可聴音特性

(13)

音声圧縮 AAC の拡張技術 SBR

13

SBR (Spectral Band Replication)は、スペクトル帯域複製技術。低ビットレート符号化オーディオ信号の再生帯域を拡大し聴感上の音質を向上させる。

SBRでは、低域成分と高域成分の音には大きな相関がある事を利用（特に楽器音）し、

低域成分から高域成分を再構成する。

SBRによる高周波帯域成分の生成

SBR情報から原音に近い形にエンベローブを補正

32バンドのサブバンド信号

音圧レベル

周波数

周波数低周波数信号を高域にコピーして高域成分を生成

SBRによるエンベロープの修正

帯域拡張音声

SBR情報

入力信号

（AAC復号データ）

SBR デコーダ

64サブバンド合成フィルタ

高域サブバンド信号生成部

ゲイン算出

＆調整部

SBRデコーダブロック

AAC+SBR コーデック構成例

NHKデジタルテレビ技術教科書：NHK出版

デジタル信号処理を活用して高音質化

(14)

14

人が発声するしくみ _{音を変化させる}^口腔

声帯音を出す

口腔で音に変化を付ける声帯を動かしてさまざまな

周波数の音を出す声帯で発生する音のうち音声に必要なものだけが記憶されている

コードブック

合成フィルタ

結果的に人間の声と同じような信号が合成される

エンベロープ情報（ﾌｨﾙﾀの係数情報）

音をどのように変化させるかを情報として指定するインデックス情報

パターン番号（基本波形を指定）

番号でその内の1つを選択

CELP:Code Excited Linear Prediction

２Gで採用された携帯電話用音声エンコード・デコード方式音声データをインデックス（コードブック）とエンベローブ情報にて表す。5.6K～8Kbpsと非常に高い圧縮が可能。

10ms毎に80ビットの情報として送信（8kbps)

CELP

PSI-CELP

フィルタの係数

携帯電話の技術とサービス塩田著（技術評論社）

携帯電話での音声圧縮技術

人が発声する仕組みを活用して音声圧縮

(15)

デジタルサウンドプロジェクタ

15

7.1chサラウンドシステム

テレビ

サウンドプロセッサ

・テレビの薄型化により音質が犠牲となってきている

・最近人気なのは｢サウンドバー｣という外付けの高品位サウンドユニット。特にヤマハが注力

・28mm径、22個のスピーカから構成される

｢超指向性スピーカユニット｣から出力される音波はそのまま並進する。壁に衝突しても拡散、減衰しにくく耳に到達するとあたかも反射地点に音源があるようにユーザに認識される。

・低域は指向性ないので1個のサブウーハユニット

http://ad.impress.co.jp/special/yamaha1211/

ユーザ視聴位置にマイク設置すると、自動的に音響効果測定が行われる。約3分

強烈なインパルス音やノイズ音を発生し、部屋の特性〔遅延時間など）測定。

部屋の形状に合わせた音ビームの出力角度調整が行われる。

サウンドプロジェクタ YSP-4300

デジタル信号処理技術

（DSP)を駆使

デジタル信号処理技術により音場再生

(16)

8K スーパーハイビジョン 22.2ch 3D 音響システム

16

・145型のスーパーハイビジョンディスプレイと組み合わせた、スピーカーアレイ

・デジタル信号処理を駆使して、ディスプレイ4隅に配置された128個スピーカ（116個の7cmスピーカと 12個の小型ウーファ）にて、22.2chの3Dバーチャルサラウンドを再現

http://av.watch.impress.co.jp/docs/news/20130528_601247.html

白いスピーカがバーチャル再生用リアと上部」からの音を再生

デジタル信号処理を駆使

22.2ch

音響システム

ディスプレイ4隅に配置された128個スピーカ

(17)

高音質デジタルオーディオ：ハイレゾ

17

現行CD：

44.1kHz/16bit ハイレゾ音源：

96kHz/24bit 192kHz/24bit

DSD/2.8MHz/1bit（SACD）

DSD/5.6MHz/1bit

・従来のデジタルオーディオ音源が、16bit/～22KHz帯域までを扱うのに対し、ハイレゾでは24bit/～96KHz帯域までの高分解能、超高周波音を再生可能

・ハイレゾ超高音質の音源、音楽配信サービスが 2012年頃から急成長

・CDのデータ転送量は1.411Mbpsに対し

ハイレゾでは4.6Mbps～11.289Mbpsと3倍～8倍に及ぶ

・従来の音楽配信128kbpsに比べて36～88倍

再生可能な周波数帯域

22KHz

48KHz 96KHz

CD ハイレゾ

(dB)

周波数ｻﾝﾌﾟﾘﾝｸﾞ周波数

96KHz

ダイナミックレンジ

CD:96dB(理論値）

ハイレゾ：144dB(理論値）

22KHz

CD

ハイレゾ

http://www.logitec.co.jp/products/audio/lhpchr192/ http://hd-music.info/html.cgi/support_03.html

(18)

ハイレゾの原点：ハイパーソニック・エフェクト

18

インドネシア・バリ島の青銅の打楽器オーケストラ人間の耳に聞こえない20KHz以上の超高周波がなぜ意味あるのか？

・ハイパーソニックエフェクトとは、人間の可聴域上限をこえる超高周波成分を豊かに含む高度に複雑に変化する音が、基幹脳を活性化する現象

・領域脳血流の増大、脳波α波の増強、免疫活性の上昇、ストレス性ホルモンの減少、音のより快く美しい受容の誘起、音をより大きく聴く行を誘導する

・こうした効果をもつ音（ハイパーソニック・サウンド）は、人類の遺伝子が進化的に形成された熱帯雨林の環境音や邦楽をはじめとする民族音楽の中に見出されている

様々な楽器のパワースペクトラム

ハイパーソニック・エフェクトによる脳賦活に基づく音環境快適化の研究総合研究大学院大学小野寺英子

この様な研究はアナログ的センスと興味が大切

(19)

検証実験：超高周波音は脳を活性化させる

http://www.bunmeiken.jp/highlight.html 19

可聴域音までだと良い音とは感じていない

超高周波音だけだと脳に変化なし

可聴域音＋超高周波音だと脳は活性化

(20)

ハイパーソニック・エフェクト

20

耳に聴こえない超高周波振動を感受しているのは、耳ではなく体表面

ハイパーソニック・エフェクトによる脳賦活に基づく音環境快適化の研究総合研究大学院大学小野寺英子

ハイレゾ対応イヤホンでは超高周波音は骨伝導で感受している可能性がある。

皆さんもハイレゾ音源を体感してみよう！

(21)

ピュアオーディオの世界

21

Accuphase

M-6200 ^{パワーアンプ}

最大出力：1200W/1Ω 価格：90万円/モノラル

・ピュアオーディオの世界も興味津々

・回路技術や素材にとことんこだわる回路は各社各様で解析すると面白い。

プリンント基板に高価な低誘電率テフロン基板を使用などさらにパターンは金メッキ

・装置一式揃えると数百万円以上

M-6200カタログAccuphase

究極のアナログ回路技術を駆使

(22)

真空管 (Vacuum Tube)

22

真空管とは、限りなく真空に近い状態の容器（ガラスや金属等）の内部に電極を封入し、電子を放出する電極（陰極）を高温（ヒーターやフィラメントにて）にして、陰極表面から電子を放出させ、この電子をグリッド（制御格子）で電圧制御し、発振、変調、検波、増幅などの作用を行うことができる電子管。

エジソンが白熱電球の実験中に発見したエジソン効果（1884年）が端緒

各種真空管

左から：ST管,GT管,mT管

http://www.japanradiomuseum.jp/MTsuper.html

1950年代まで、電子回路は真空管が中心だった（ラジオ、テレビなど）

Eniacコンピュータ（1946年）

17,468本の真空管を使用。消費電力150kW

使用真空管オーディオの世界で真空管健在なり

(23)

2010

年に

35

年ぶりの国産真空管デビュー：

高槻電気工業

23

165,000円（ペア）

タイプ ST 型真空管

品名 TA-300B

型式直熱3 極管

フィラメント電圧/ 電流 5V/1.2A AC またはDC 最大プレート電圧 450V

最大プレート電流 100mA 最大プレート損失 40W

90,000円

タイプ ST型真空管

品名 TA-274B

型式直熱双二極管（整流管）

フィラメント電圧/ 電流 5V/2A AC

最大プレート電圧(RMS) 660V/ プレート毎最大DC 出力電流 225mA

最大過渡電流 2.5A 20msec 以内ピークプレート電流 700mA/ プレート毎

高槻電気工業HP

整流管

出力管

オーディオマニア、楽器用アンプで、今でも真空管アンプが人気

高槻300B使用した真空管パワーアンプ

Luxman MQ-300 160 ^万円

2015年

(24)

音楽・音響機器用真空管「

Nutube

」

24

ノリタケ＋コルグ ₂₀₁₅年1月

・真空管は、ギターアンプやオーディオ機器など、楽器/音響機器に真空管でしか表現することができない豊かな音質で今でも人気

・蛍光表示管技術を応用してその構造を工夫し、新しい真空管「Nutube（ニューチューブ」

を開発。従来の真空管に比べ、大幅な省電力化、小型化、品質向上に成功

1) 大幅な省電力化を実現（従来の真空管比2%以下の電力で動作）

2) 小型化に成功（容積比で従来真空管の30％以下）

3) 高信頼性、長寿命（日本製、連続期待寿命 30,000時間）

4) 基板への直接取り付けが可能（取付け治具不要）

3極真空管「Nutube」

「Nutube」を使用したギターアンプ

試作品

http://info.shimamura.co.jp/digital/special/2015/01/44294 http://ascii.jp/elem/000/000/988/988823/

5,000円

蛍光表示管技術を応用した新たな真空管が開発された

(25)

オペアンプ回路で

3

極真空管特性を実現

無線と実験2013.2 25

オーディオマニアでは3極真空管出力の音が人気。

ただし、3極管は低電流領域で歪む。

理想3極真空管特性を半導体回路で実現。

真空管Ep-Ip特性のカーブ群を全て等間隔で平行に出来るuLTC回路考案

ultra Linear Triode Circuit 回路は極めてシンプル

オペアンプ＋パワートランジスタ

＋3個の抵抗のみ。

抵抗値決め方で、特性制御可能。

オーバオール負帰還なし、

パワーアンプ設計可能。

ダンピングファクタも抵抗値設定で制御可能。

ちょっとした回路アイデアで、

アイデアは無限

(26)

アナログ回路開発では実験＆評価が重要

26

・アナロググル（達人）は実験を重要視している

・アナログ回設計はデータシートによる机上検討やシミュレーションだけでは不十分

・検討デバイスにより実際に回路を組み、測定器を用いでデータ取得、解析が不可欠

・まずはバラック実験により、データシートに記載ない実使用回路でのAC特性などを確認

・実際にプリント基板作成し評価。基板化した後の、配置配線による性能影響を確認

「実験＝ものづくり」は楽しいよ！

アナロググルJim Williams実験室

http://www.edn.com/electronics-blogs/anablog/4416248/Honoring-Jim-Williams

アナロググル Bob Pease 実験の様子

http://www.ti.com/ww/en/bobpease/assets/www-national-com_rap.pdf

(27)

アナログ回路：バラック実験の方法

27

・ブレッドボードを使用した回路実験は、本格的な実験にはお勧めできない。

・ネットの試作プリント基板を利用。数万円で基板作れる

・ベタ基板のうえに回路を作成。ベタ銅箔面はGNDとする。

ビデオ帯域からうまく作ればGHｚ帯域までの実験が可能。

GHz回路をベタ基板に作成

カッターナイフでパターン作成。

部品はチップ部品をハンダ付け

ブレッドボードによる実験

Ghz時代の高周波回路設計市川著 CQ出版

トランジスタ技術2016.1

ベタ基板を用いて実験回路を作る

ベタのプリント基板ハンダ付け用の

ランドを作る

GND

http://www.eleki-jack.com/mycom2/2010/09/hc08qy4a_92_ic.html

(28)

良い回路図はパターン＆部品配置情報も示す

28

図１も図２も回路動作（結線）は全く同じであり書き方のみ異る。

良い回路図は回路動作が解りやすい他に、回路図自体に部品配置や配線情報が示されている。

図１では、雑音影響受けやすいオペアンプの反転入力（高入力インピーダンスノード）が短く書かれ、

R1やR2も反転入力近くに書かれている。

雑音影響受けにくいオペアンプ出力（低インピーダンスノード）ラインが引き回されている。

電源パスコンについても、オペアンプ電源ピン近くに配置すべき高周波特性の良いC1やC2（0.1uFセラコン）が、

オペアンプ近くに書かれ、多少離れて大容量ケミコンC3,C4(10UF)が書かれている。

すなわち、回路図に部品配置や配線情報が包含されている。

図２良くない回路図アナログ回路設計

図1 良い回路図

(29)

美しい回路基板≒高品質、高性能製品

29

アナログを極めた設計者のデザインは回路図を見ても、出来上がった基板を見ても、実に美しいもの。

回路図は信号の流れの通りに描かれており、回路図がほぼそのまま、基板の部品配置,配線となっている。

テクトロニクスオシロスコープ 200MHzプラグインアンプ7A26 1974

年

http://w140.com/tekwiki/wiki/File:Tek-7a26-left.jpg

経験的に

(30)

完成度の高いものは美しい

：iPhone 7 Plus

https://www.ifixit.com/Teardown/iPhone+7+Plus+Teardown/67384 30

2016.9.16

電子回路基板 A10 Fusion ﾌﾟﾛｾｯｻ搭載スピーカ

ﾘﾁｳﾑｲｵﾝ電池 2900mAh

リアカバー IPS液晶ﾊﾟﾈﾙ

5.5ｲﾝﾁRetina HD 1920x1080

Taptic Engine

Lightning ｺﾈｸﾀ･ｱｯｾﾝﾌﾞﾘ

12M Dual ｶﾒﾗﾌﾛﾝｶﾒﾗ＆ﾏｲｸ

&ｽﾋﾟｰｶ

ｼｰﾙﾄﾞ板

・A10 Fusionプロセッサ、デュアルカメラ

・Felica対応（日本向け特別仕様）

・3.5mmイヤホン端子廃止

・防水、防塵対策強化

10万8216円(128GB)

・デザインの秀逸さ、シンプルな美しさ

・極めて高い完成度

・内部まで手を抜かない作りケースはアルミ材の削り出し

iPhone7 特徴

Homeﾎﾞﾀﾝ

総部品数 1500個以上

(31)

iPhone7 Plus 電子回路基板

31

A10ﾌﾟﾛｾｯｻ(Apple/TSMC)

+ 3GB DRAM ^(Samsung) ^LTE ﾓﾃﾞﾑ

(Qualcomm)

RF Power Amp

(Skyworks, Avago) ﾀｯﾁｽｸﾘｰﾝｺﾝﾄﾛｰﾗ

(Universal Scientific)

InFO PoP 実装_(TSMC)

https://www.ifixit.com/Teardown/iPhone+7+Plus+Teardown/67384

128GB NAND

(東芝)

WiFi/Bluetooth ﾓｼﾞｭｰﾙ

(村田製作所)

NFC ｺﾝﾄﾛｰﾗ

(NXP)

電源管理IC

(Qualcomm, Dialog)

LTE ﾄﾗﾝｼｰﾊﾞ

(Qualcomm)

RFﾄﾗﾝｼｰﾊﾞ

(Qualcomm)

ﾀﾞｲﾊﾞｼﾃｨﾚｼｰﾊﾞﾓｼﾞｭｰﾙ

(Avago)

ｵｰﾃﾞｨｵ

ｺｰﾃﾞｯｸ(Cirrus)

ｵｰﾃﾞｨｵｱﾝﾌﾟ

(Cirrus)

256GB版NANDは3D NANDチップ使用との記事 A10 Fusionプロセッサ

・Quadｺｱプロセッサ（big.LITTLE構成）

・16nm FinFETプロセス（TSMC)

・トランジスタ数33億個、ﾀﾞｲ面積125mm²

(32)

MEMS について

32

・MEMS(Micro Electro Mechanical Systems：微小電子機械システム)は、半導体プロセスで１チップ上に電子回路と微小機械部品（センサやアクチュエータ）を集積したデバイス。

・現在、身の回りの様々なところで使用されている。インクジェットプリンタのノズル、

加速度センサ、シリコンマイク、プロジェクタ表示素子(DLP)など

・MEMSに搭載されるアナログ電子回路は極めて重要。

高性能、高感度、低消費電力化などの回路設計技術が必要となる

http://mechanical-tech.jp/sites/mechanical-tech.jp/files/images/mch01_t01.gif

MEMS

の構造

現在のセンサやアクチュエータには欠かせない

(33)

MEMS 加速度センサ

33

3軸加速度センサADXL202 Analog Devices

STマイクロ

固定部分可動部分

スマホやウェアラブル端末に必須

半導体プロセスで、微小なメカニカル部品（センサ）と、アナログ信号処理電気回路を１チップ化。

質量を持つ可動部が加速度で動き, 固定部分とで微小な容量変化を生じる。

この容量変化を電気信号に変換する。

チップ中央にセンサ部が、周辺に電気回路が集積されている。

Micro Electro Mechanical Systems

http://www.analog.com/library/analogdialogue/archives/43-02/mems_microphones.html

(34)

半導体技術による MEMS シリコンマイク

34

最近のマイクロフォンは半導体プロセスを用いたMEMSシリコンマイク

シリコンマイクの進化

http://eetimes.jp/ee/articles/1104/01/news042.html

(35)

ETF 技術による高精度温度計 :

^Delft^大

ISSCC2010 SESSION 17.4 IEEE 35

ETF部

φETF：ヒータと温度センサの信号位相差 s：ヒータとセンサの距離 D:シリコンの熱拡散率 T:温度

ETF:electrothermal filter

n+拡散抵抗 20um p+/アルミ熱電対

100KHz駆動で90°遅れ（室温）

2.5mW

43KHz

0° 75°

～400uV

ヒー

タ熱電対積分器

24pF

位相ドメイン⊿Σ変調器 Auto-zero ｇm段

物質の熱拡散率を利用した高精度温度センサ

熱拡散率は物質固有の値であり、製造ばらつきの影響を受けにくい。トリムなしで高精度温度計測可能。

シリコン上にて、周波数f^driveでヒータ駆動すると、距離s 離れた温度センサ（熱電対）には、周囲温度T^0.9に比例した位相差信号出力が観測される。

MEMSが物理現象を活かす

(36)

海水を噴射したらアンテナになる：三菱

36

発想がユニーク

2016.1

・導電性のある海水を空中に噴出し、生じた水柱をアンテナとして利用した海水アンテナ

・海岸や海上など海水があればどこにでも

大規模構造物なしに容易に設置で移動も簡単

・形状を変えると様々な周波数や指向特性を得られる

・地上デジタル放送の受信実験を行い画像受信確認

・海水アンテナの効率は約70%

（スマホ内蔵アンテナでは30～80%）

http://headlines.yahoo.co.jp/hl?a=20160127-00000054-impress-sci

(37)

生物模倣技術：シャープの家電

37

トンボ、アホウドリ、イヌワシを参考にしたエアコン

・「生物模倣技術」は、自然界に生息する生き物の機能や仕組みを参考にして、新たな技術開発や性能向上に結びつける技術のこと。例えば生物の羽形状や表面の微細な凹凸構造の活用など

・「生物模倣技術」を家電分野に積極的に取り入れてきたのがシャープ

・シャープは、「イルカ」「アホウドリ」「トンボ」「ネコ」「アサギマダラ（蝶）」といった動物や昆虫を参考にした白物家電製品を送り出してきた

http://www.itmedia.co.jp/lifestyle/articles/1402/19/news098.html

バイオミミクリー

生物の機能に学ぶ

(38)

極めた人が、世の中を変える力を持つ

http://theinspirationroom.com/daily/commercials/2005/10/Apple-think-different.jpg 38

Apple

「

Think Different

」

ジョブズの想いが凝縮したキャンペーン --自らを彼らに重ね合わせている-- クレージーな人たちに乾杯。

はみ出し者。反逆者。厄介者。変わり者。

ものごとが世間と違って見える人。

ルールなどわずらわしいだけの人。

現状など気にもしない人。

彼らを引き合いに出すことはできる。

否定することもできる。

たたえることもけなすこともできる。

できないことはおそらくただひとつ ---彼らを無視すること。

なぜなら彼らは物事を変える人だから。

人類を前に進める人だから。

彼らをおかしいと評する人もいるけれど、

我々はそこに天才の姿を見る。

なぜなら、世界を変えられると信じるほど

おかしな人こそ、本当に世界を変える人なのだから。

ジム・ヘンソン、マーティン・ルーサー・キング、マリア・カラス、

パブロ・ピカソ、アルベルト・アインシュタイン、リチャード・ブランソン、

マハトマ・ガンディー、ボブ・ディラン、アメリア・イアハートこれ以外にもジョン・レノンやモハメド・アリ他が取り上げられた。

最後に、技術者を目指す諸君へ

アナログの世界で名を残した

アナロググルも結構、変わり者多い！

Jobsも変人

デジタルオーディオ
