05.オブジェクトの名前を変えよう
「オブジェクトパネル」には、「obj1」「obj2」という名前のオブジェクトが作られた。しかし、このままオ ブジェクトが増えていくと、どのオブジェクトがマナピーのどの部分かわかりにくい。そこで、名前を変える。

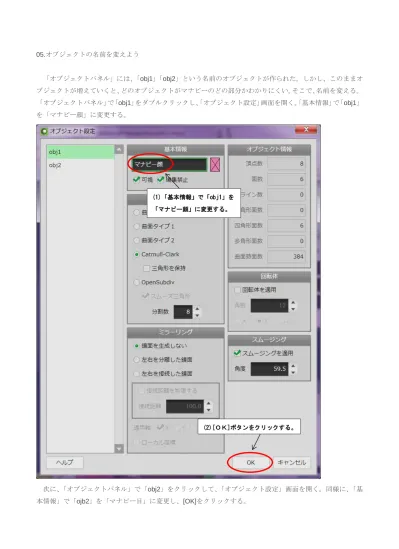

「オブジェクトパネル」で「obj1」をダブルクリックし、「オブジェクト設定」画面を開く。「基本情報」で「obj1」 を「マナピー顔」に変更する。
次に、「オブジェクトパネル」で「obj2」をクリックして、「オブジェクト設定」画面を開く。同様に、「基 本情報」で「ojb2」を「マナピー目」に変更し、[OK]をクリックする。
(1)「基本情報」で「obj1」を
「マナピー顔」に変更する。
(2)[ＯＫ]ボタンをクリックする。
鼻こぶを作ろう 鼻こぶは左右対称、丸みを帯びているという特徴があり、これは目に似ている。そこで、目 オブジェクトをコピーして、鼻こぶを作る。「オブジェクトパネル」で「マナピー目」を選択して、[複製]をク リックする。
(2)[ＯＫ]ボタンをクリックする。 (1)「基本情報」で「obj2」を
「マナピー目」に変更する。
「オブジェクトの複製」画面が表示されたら、「作成位置」で[Z]に100を入力して[OK]をクリックする。
「マナピー目」オブジェクトがコピーされた。
(1)「マナピー目」を選択。
(2)[複製]をクリックする。
(1)「作成位置」で[Z]に100を入力。
(2)[ＯＫ]ボタンをクリックする。
コピーしたオブジェクトの名前を変える。「マナピー目1」をダブルクリックして、「オブジェクト設定」画 面を表示し、「基本情報」で名前を「マナピー鼻こぶ」に変更し、[OK]をクリックする。
「マナピー目」オブジェクト がコピーされた。
「マナピー鼻こぶ」オブジェクトの位置と大きさを調整する。「マナピー鼻こぶ」オブジェクト以外のオブ ジェクトは鍵アイコンをクリックして、選択・修正できないようにしておく。 目を作ったときと同じ要領 で、「操作パネル」、「ハンドル」を使って位置と大きさを調整する。ミラーリングを使っているので、左側鼻 こぶを調整すれば、右側も同様に修正される。
(2)[ＯＫ]ボタンをクリックする。 (1)「基本情報」で名前を「マ
ナピー鼻こぶ」に変更する。
次に、くちばしを作る。「オブジェクトパネル」で[新規]をクリックし、新しいオブジェクトを作成する。
「obj1」をダブルクリックし、「オブジェクト設定」画面の「基本情報」で、名前を「obj1」から「マナピ ーくちばし」に変更する。
(1)鍵アイコンをクリックして、選
択・修正できないようにしておく。
(2)目を作ったときと同じ要領で、
「操作パネル」、「ハンドル」を使っ て位置と大きさを調整する。
「新規」をクリックし、新しい オブジェクトを作成する。
今、「マナピーくちばし」以外のオブジェクトは修正しないので、鍵アイコンをつけて選択・修正できない ようにしておく。
(2)[ＯＫ]ボタンをクリックする。 (1)「基本情報」で「obj1」を
「マナピーくちばし」に変更する。
「コマンドパネル」の[基本図形]をクリックし、「基本図形」パネルの[立方体]を選択して、[作成]をクリック する。
見やすい位置に来るように、「コマンドパネル」の[移動]で「マナピーくちばし」オブジェクトを移動する。 鍵アイコンをクリックして、
選択・修正できないようにし ておく。
(1)基本図形をクリックする。
(2)立方体を選択する。
(3)[作成]をクリックする。
「オブジェクトパネル」の「マナピーくちばし」オブジェクトをダブルクリックし、「オブジェクト設定」 画面を開く。「曲面制御」の[Catmull-Clark]にチェックを入れ、[分割数]を[8]に変更して、[OK]をクリックする。
(1)[移動]をクリックする。 (2)見やすい位置に来るよ うに、「マナピーくちばし」 オブジェクトを移動する。
立方体は、球になる。
(2)[ＯＫ]ボタンをクリックする。 (1)「曲面制御」の[Catmull-Clark]に
チェックを入れ、[分割数]を[8]に変更。
「マナピー目」オブジェクトや「マナピー鼻こぶ」オブジェクトと同じように、「マナピーくちばし」オブ ジェクトを変形する。
立方体は、球になる。
「マナピーくちばし」オ ブジェクトを変形する。
