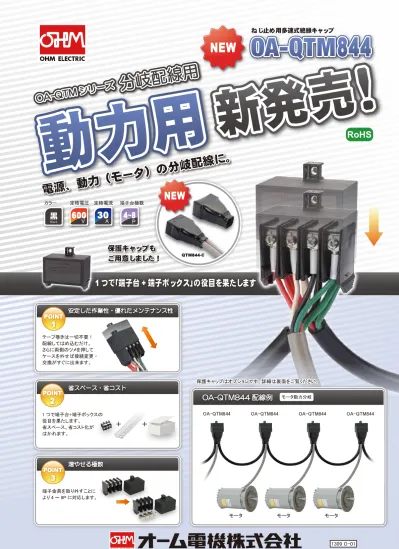

1 つで｢端子台 + 端子ボックス｣の役目を果たします
ねじ止め用多連式絶縁キャップ
電源、動力（モ
ータ）の 分岐配線に
。
電源、動力（モ
ータ）の 分岐配線に
。
O A -Q
TM
シリーズ
分岐配線用
O A -Q
TM
シリーズ
分岐配線用
O A -Q
TM
シリーズ
分岐配線用
テープ巻きは一切不要！ 配線してはめ込むだけ。 さらに両側のツメを押して ケースを外せば接続変更 ・ 交換がすぐに出来ます。
＋ ＋
1 つで端子台+ 端子ボックスの 役目を果たします。 省スペース、省コスト化が はかれます。
端子台極数
黒
カラー
30
定格電流
600
定格電圧
4~8 P
Black
V A
1309 O-01
安定した作業性・優れたメンテナンス性
省スペース・省コスト
POINT 2
POINT 3
POINT 1
増やせる極数
モータ動力分岐
OA-QTM844 OA-QTM844 OA-QTM844 OA-QTM844 保護キャップはオプションです。詳細は裏面をご覧ください。
保護キャップはオプションです。詳細は裏面をご覧ください。
OA-QTM844 配線例
端子金具を取り外すことに より 4 ～ 8P に対応します。
保護キャップも
ご用意しました！
保護キャップも
ご用意しました！
モータ モータ モータ
QTM844-C
NEW
NEW
ホコリ ホコリ
ホコリ
●本カタログの記載事項は改良のため予告なく変更することがあります。
●本カタログと実際の商品の色は印刷物のため多少異なる場合があります。 4-140
OHM ニュース vol.154
OA-QTM に保護キャップを装着することでケーブルと電線の間にたまるホコリをブロックします。
■ 型式・仕様
－20～＋80℃ OA-QTM844 4P～8P
AC/DC 600V 30A
φ7.0×2本 /端子ねじ
M4×10 フリー端子ねじ
約75g 5個/袋
型 式 極 数 定 格
最大適合 電線径（mm）
端子ねじ（mm） 適合圧着端子（mm） 使用周囲温度
本体 質量
梱包 数量 3.5-4 or 5.5-4
Max.9.8
Min.6.5 Max.5.7
Max.9.8 Min.6.5
Min.φ4 Min.φ4
■ 外形寸法図
■ 材質
・ 保護キャップは柔らかい材質なので QTM 上部にピッタリとフィットします。
・ 保護キャップ下部はご使用のキャブタイヤケーブル外径に合わせてカットしてください。
一段目 ニ段目
一段目、 二段目それぞれの適合電線径は 仕様欄をご覧ください。
■ 型式・仕様 ■ 外形寸法図
キャブタイヤケーブルと電線の間に ホコリがたまることを防ぎます。
QTM からキャブタイヤまで黒色で 統一でき、外観がスッキリします。
QTM 脱着用のツメを覆うことで、 不用意な脱着から保護します。
1. ホコリをガード 2. 外観スッキリ 3. 脱着からの保護
59.4 38.8
71
85
保護キャップ装着前 保護キャップ装着後
※結束バンドでも固定可能です。 カラー
鉄
（三価クロメートメッキ）
端子ねじ
鉄（三価クロメートメッキ）
ケース ナイロン 66
（難燃グレード UL94V-2）
端子金具
真ちゅう（ニッケルメッキ）
インサートナット 真ちゅう
（ニッケルメッキ）
本体 ナイロン 66
（難燃グレード UL94V-2）
※ DIP 成型品のため、内側表面にエアーによる欠け等がある場合がありますが、 機能上問題ありません。 型 式
最大適合電線径
適合品型式
本体 質量
梱包 一段目 二段目 数量
QTM-844C φ11
×4本 φ14
×4本
OA-QTM844 約26g 5個 /袋 使用周囲
温度 -20～ +60℃
本体色
黒 材質 塩化 ビニール
サンプルをご希望の場合は弊社カスタマーサービスまたは
HPよりお申込みください。
オーム電機 絶縁キャップ36.5
13.8 13.8 13.8
55
57.2
φ4.1
バンド 取付穴 2
NEW オプション OA-QTM844 用保護キャップ
OA-QTM に保護キャップを装着することでケーブルと電線の間にたまるホコリをブロックします。
