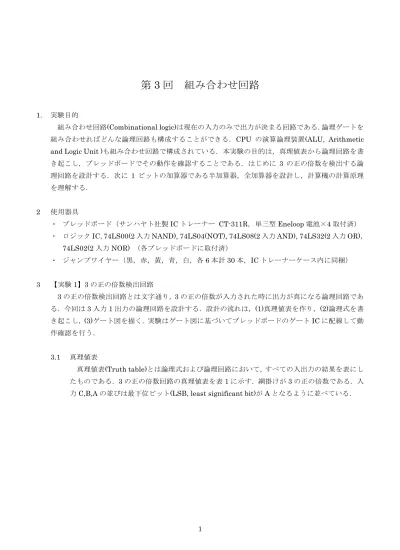

第 3 回 組み合わせ回路
1. 実験目的
組み合わせ回路(Combinational logic)は現在の入力のみで出力が決まる回路である．論理ゲートを 組み合わせればどんな論理回路も構成することができる．CPU の演算論理装置(ALU, Arithmetic
and Logic Unit )も組み合わせ回路で構成されている．本実験の目的は，真理値表から論理回路を書
き起こし，ブレッドボードでその動作を確認することである．はじめに 3 の正の倍数を検出する論 理回路を設計する．次に 1 ビットの加算器である半加算器，全加算器を設計し，計算機の計算原理 を理解する．
2 使用器具
・ ブレッドボード（サンハヤト社製ICトレーナー CT-311R，単三型Eneloop電池×4取付済）
・ ロジックIC，74LS00(2入力NAND), 74LS04(NOT), 74LS08(2入力AND), 74LS32(2入力OR)，
74LS02(2入力NOR) （各ブレッドボードに取付済）
・ ジャンプワイヤー（黒，赤，黄，青，白，各6本計30本，ICトレーナーケース内に同梱）
3 【実験1】3の正の倍数検出回路
3の正の倍数検出回路とは文字通り，3の正の倍数が入力された時に出力が真になる論理回路であ る．今回は3入力1出力の論理回路を設計する．設計の流れは，(1)真理値表を作り，(2)論理式を書 き起こし，(3)ゲート図を描く．実験はゲート図に基づいてブレッドボードのゲートICに配線して動 作確認を行う．
3.1 真理値表
真理値表(Truth table)とは論理式および論理回路において，すべての入出力の結果を表にし たものである．3の正の倍数回路の真理値表を表1に示す．網掛けが3の正の倍数である．入 力C,B,Aの並びは最下位ビット(LSB, least significant bit)がAとなるように並べている．
表1: 3の正の倍数検出回路の真理値表
入力 出力
(参考)10進数 C B A Z
0 0 0 0 0
1 0 0 1 0
2 0 1 0 0
3 0 1 1 1
4 1 0 0 0
5 1 0 1 0
6 1 1 0 1
7 1 1 1 0
3.2 論理式
論理式は，真理値表の出力が真(Z=1)となる場合を抽出して記述する．表１の場合，Z=1(3 の正の倍数)となるのは，
（C=0 かつ B=1 かつ A=1） または （C=1 かつ B=1 かつ A=0） ・・・(式1) であるから，
Z=C∙B∙A+C∙B∙A ・・・・・・・・・・・・・・・・・・・・・・・(式2) と書ける．
3.3 ゲート図
ゲート図は論理式をゲート記号に置き換えて配線した図である．式2をゲート図で描くと図
1になる．
図1: 3の正の倍数検出回路のゲート図
3.4 実験
図1をブレッドボード上のゲートICを使って配線しなさい（参考：図2）．なお，ブレッド ボード上には3入力ANDは無いので，2入力ANDを2つ組み合わせて3入力ANDを構成 しなさい．配線が終わったら真理値表通りに動作するか確認しなさい．動作が確認できたら実
図2: (参考) 3の正の倍数検出回路の実体配線
4 【実験2】半加算器，全加算器
半加算器(Half adder)は加算器の一つで，2 進数の一桁の加算を行なう論理回路である．デジタ ル回路では，加減算などの演算は常に2進数で行なわれている．その回路において，半加算器が用 いられる．半加算器だけでは 2進数の一桁しか計算できず下の桁からの繰り上がり(Carry in)が処 理できないが，半加算器を二つ組み合わせると全加算器(Full adder)となり，下の桁からの繰り上 がりを含めた2進数の一桁の加算が実現できる．
4.1 半加算器
半加算器は 1ビット1桁の足し算を行う2入力2出力の論理回路である．算術式ではA+B=S 繰り上がりCoと書け，A,Bは入力，Sは合計，Coは次の桁への繰り上がり(Carry out)である．
半加算器の真理値表を表2に示す．
表2: 半加算器の真理値表
入力 出力
A B Co S 参考
0 0 0 0 0+0=00
0 1 0 1 0+1=01
1 1 1 0 1+1=10
1 0 0 1 0+1=01
A・B A○+B
さて，表2を見るとSはA○+B（XOR，排他的論理和）,CoはA・B（AND，論理積）になって いることに気付くだろう．このことから，ゲート図は，図3のように描くことができる．
図3: 半加算器のゲート図
4.2 半加算器の実験
ブレッドボード上にはXORのゲートICが無いため，図3をそのまま配線することはできな い．そこでNANDゲートでXORを実現する（詳しくは第1回「デジタル回路の基礎」を参照）．
図4にNANDゲートとNOTゲートによる半加算器のゲート図を示す．Coは初段のNAND
を否定(NOT)してA・Bを得ている．もちろん直接ANDゲートを使ってもよいが，こちらの
ほうが配線数が少ない．
図4をブレッドボード上のゲートICを使って配線しなさい．配線が終わったら真理値表通 りに動作するか確認しなさい．動作が確認できたら実験値をノートに記録し，回路を撮影する こと．
図4: NANDゲートとNOTゲートによる半加算器
4.3 全加算器
全加算器は二つの半加算器を組み合わせた繰り上がりを考慮した3入力2出力の論理回路で ある．半加算器は前の桁からの繰り上がり(Ci: Carry in)を足すことができない．そこで入力 A,Bを足すのに半加算器を1個，その答えと前の桁からの繰り上がり(Ci)を足すのに1個，合 わせて2個あれば１ビット一桁の計算が完全に行える．これを全加算器という．なお，参考ま でに32ビット (32桁)の加算機を実現するには，全加算器を32個(半加算器を64個)用意すれ ば良い．表3に全加算器の真理値表を，図5に半加算器2個によるゲート図を示す．半加算器 IはA,Bの加算を行いその合計SIと繰り上がりCIを出力する．半加算器IIはSIとCiを加算 しその合計Soutと繰り上がりCIIを出力する．CoはCIとCIIの論理和(OR)で出力される．な
S A,B,Ci 3 XOR Co A,B,Ci 3
Co
表3: 全加算器の真理値表
入力 出力
Ci A B Co S 参考
0 0 0 0 0 0+0+0=00
0 0 1 0 1 0+0+1=01
0 1 1 1 0 0+1+1=10
0 1 0 0 1 0+1+0=01
1 1 0 1 0 1+1+0=10
1 1 1 1 1 1+1+1=11
1 0 1 1 0 1+0+1=10
1 0 0 0 1 1+0+0=01
A ,B,Ciの 多数決回路
A○+ B○+ Ci 3入力XOR
図5: 2個の半加算器による全加算器
4.4 全加算器の実験
ブレッドボード上にはNANDのゲートICが1つしか無いためNANDゲートによる半加算 器を2つ作ることが出来ない．そこでNOR(否定論理和)のゲートIC他を用いて2個目の半加 算器を作成する．参考までに，どんな論理回路もNANDゲートで作ることができるが，NOR ゲートでも同様に作ることができる．図6にNORゲートによるXOR回路を示す．
図6: NORゲートによるXOR回路
これで解決したように思えるが，残念ながらブレッドボード上のNORのICは4ゲートし かない．図6は5ゲートある．代替案として1個のNORゲートをORゲートとNOTゲート で実現すれば良いが，それで全加算器を配線するとジャンプワイヤーが30本以上必要になり 現在の使用器具では実験できないことが分かった（次年度以降で買い足すかも知れない）．そ こでジャンプワイヤー30本以内で足りる論理回路を以下に説明する．
i
o
図7: 図6の一部をANDゲートに置き換える説明図
図7の破線で囲んだ部分はド・モルガンの法則よりA+B=A∙Bと書き換えることができる ので3ゲートを1ゲートに簡略化できる．これにより，半加算器のゲート図は図8のように描 ける．CoはA・Bなのでそのまま引き出せる．これでブレッドボード上に2個目の半加算器 が配線できる．
図8: NORゲートとANDゲートによる半加算器
図4(半加算器Iとして)と図8(半加算器IIとして)を組み合わせ，図5をブレッドボード上に 配線しなさい(参考：図9)．配線が終わったら真理値表通りに動作するか確認しなさい．動作 が確認できたら実験値をノートに記録し，回路を撮影すること．
9: ( )
Ａ Ｂ
Ａ Ｂ
Ｓ Co
5. レポート報告事項
【実験１】【実験2】について実験目的，実験方法，結果，考察，結論のように章立てし報告する こと．実体配線写真または実体配線図を図示すること．
6. 発展課題
実験１，実験２が終了した者は，以下の発展課題を任意で行ってもよい．
【実験３】複数名（n人）でnビットの２進数に対する全加算器を構成し，動作を確認する．
例えばn=4とする．２つの4ビットの２進数𝐴!𝐴!𝐴!𝐴!と𝐵!𝐵!𝐵!𝐵!の加算は，筆算による加算と同じく，
以下のようにして行うことができる．
𝐴!+𝐵! ⇒ 合計𝑆!，繰り上がり𝐶! 𝐴!+𝐵!+𝐶! ⇒ 合計𝑆!，繰り上がり𝐶! 𝐴!+𝐵!+𝐶! ⇒ 合計𝑆!，繰り上がり𝐶! 𝐴!+𝐵!+𝐶! ⇒ 合計𝑆!，繰り上がり𝐶!
加算結果は𝐶!𝑆!𝑆!𝑆!𝑆!となる．（𝐶! =1となるのは，加算結果が４ビットを超える数になった場合である）
上記より，以下の図10のように配線するとnビット２進数の全加算器を得ることができる．
図10: nビット全加算器の構成法
このとき，図11のようにプレッドボードのグランド(GND,0V)同士を接続することが必要になる．
A B Ci
Co S 全加算器n
A B Ci
Co S 全加算器2
A B Ci
Co S 全加算器1
…
A B Ci
Co S 全加算器3
A2 A1 A3
An Bn B3 B2 B1
S2 S1 S3
Cn+1 Sn
図11: グランドの相互接続
【実験４】実験３で作成したnビット加算器において，負の数を２の補数で表現することによって，
引き算ができることを確認する．
例えば４ビットの場合MSBが１である1000(2)から1111(2)で-8(10)から-1(10)までの負の数を表現する．
6-2を実行する場合は6+(-2)を行えばよいので0110(2)+1110(2)を行うと0100(2)が得られる．いくつかの数 値例に対して引き算が正しく実行されることを確認すること．
プレッドボードn
GND
プレッドボード3
GND
プレッドボード1
GND
プレッドボード2
