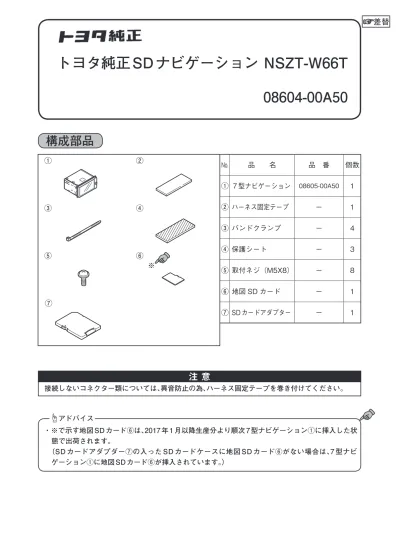

1. ナビゲーション -169 Ｆ１６１２１４
トヨタ純正 SD ナビゲーション NSZT-W66T
08604-00A50
No. 品 名 品 番 個数 ① ７型ナビゲーション 08605-00A50 1 ② ハーネス固定テープ ー 1 ③ バンドクランプ ー 4 ④ 保護シート ー 3 ⑤ 取付ネジ（M5X8） ー 8 ⑥ 地図 SD カード ー 1 ⑦ SDカードアダプター ー 1 ① ② ③ ④ ⑤ ⑥ 接続しないコネクター類については、異音防止の為、ハーネス固定テープを巻き付けてください。注 意
構成部品
⑦ ※ ・※で示す地図 SD カード⑥は、2017 年 1 月以降生産分より順次 7 型ナビゲーション①に挿入した状 態で出荷されます。 （SD カードアダプダー⑦の入った SD カードケースに地図 SD カード⑥がない場合は、7 型ナビ ゲーション①に地図 SD カード⑥が挿入されています。） アドバイス1. ナビゲーション -170 Ｆ１７０４２１ 変換ケーブル 変換ケーブル 4P 10P 12P 28P 6P 5P 車両ハーネス 後席ディスプレイや ＥＴＣ2.0等へ 3P 3P 後席ディスプレイへ 3P ラジオアンテナ 変換ケーブル ス テ ア リ ン グ ス イ ッ チ へ 車 両 ラ ジ オ ア ン テ ナ へ 車種によりアンテナ形状が異なります 6P+3P DCM本体へ ETC2.0へ 6P 舵角センサーへ 8P 19P 4P 5P 音声認識マイク＆スイッチまたは 音声認識マイクへ USB/HDMI入力端子へ オートアラーム用接続コードへ 16Pコネクタ 1P 4P バックモニターへ 車両通信接続ハーネスへ 4P 28P 20P 4P 20P 車種によりコネクターピン数が異なります 1P 1P 1P 1P 1P GPS 一体フロント４アンテナへ GPS コネ クタ ー
結線方法
1. ナビゲーション -171 Ｆ１６１２１４
取付後の注意事項
（1） SD ナビゲーション取り付け後、図のよ うにラベルを剥がすようにしてにディ スプレイカバーを取り外す。 ディスプレイカバー ラベル 車両前 保護フィルム 車両前 （2） 図のように SD ナビゲーションから保 護フィルムを取り外す。 ディスプレイカバーおよび保護フィルム の取り外しは、ディスプレイ傷つき防止 のため、取り付け・配線作業を終えクラ スターを復元してから行ってください。注 意
❶
（3） バッテリーにケーブルを接続し、IG を ONにする。 ■ 出荷時、７型ナビゲーション①に地図 SD カード⑥が挿入されていない場合 ・出荷時、地図 SD カード⑥が挿入されて いる場合は、（4）の作業は必要ありませ ん。 アドバイス （4） ナビゲーションの❶（AUDIO）ボタン を５秒以上長押しし、ディスプレイを OPENする。1. ナビゲーション -172 Ｆ１６１２１４ （5） ACCを一度OFF→ONする。 （7） ナビゲーションの❸MENUボタンを 押し、「MENU」画面を表示させる。 ・サービス検査画面への移行方法
サービス検査画面
（4） 「地図SDの初回購入時ナビとの…長押 ししてください」で❶「はい」を１秒以 上長押しする。 ACC を ON 後、１分間はバッテリー⊖ ターミナルを外さないでください。注 意
QUICK SETUP 目的の車種が無い場合 ⇒ セキュリティと基本的な設定を簡単に行うことができます セキュリティ設定を行っていない場合 今後も起動時にQUICK SETUP画面を表示します 地図SDの初回購入時ナビとの紐付けが必要です SDとナビの紐付けを行いますか？ 紐付けを行う場合「はい」を1秒以上長押ししてください はい いいえ❶
QUICK SETUP 目的の車種が無い場合 ⇒ セキュリティと基本的な設定を簡単に行うことができます セキュリティ設定を行っていない場合 今後も起動時にQUICK SETUP画面を表示します QUICK SETUPを開始する 次回起動時に設定する 設定しない❷
❸
（1） フタをあけ地図SDカード⑥を挿入する。 （2） フタを閉める。 フタは確実に閉めてください。注 意
（3） 読み込み完了後、「CLOSE」画面をタッ チする。 フタ ⑥地図 SD カード ■ 出荷時、７型ナビゲーション①に地図 SD カード⑥が挿入されていない場合 アドバイス ・出荷時、地図 SD カード⑥が挿入されて いる場合は、以降の（1）～（5）の作業は必 要ありません。 （6） ACCをON後、 「QUICK SETUP」画 面の❷「次回起動時に設定する」にタッ チする。 ■ 共通1. ナビゲーション -173 Ｆ１６０７１３ （8） 「MENU」画面の❹「画質調整」にタッチ し、「画質調整（共通）」画面を表示させ る。 （9） 「画質調整（共通）」画面の四隅の内、 左上部❺と左下部❻を❺→❻→❺→❻ →❺→❻の順にタッチする。 タッチする位置が上すぎたり、下すぎた りすると検知しませんので、必ず楕円の 位置付近をタッチしてください。
注 意
（10） 「サービス検査」画面が表示される。 ・サービス検査画面の終了方法 （1） ナビゲーションの❶ MENU ボタンを 長押しする。 （2） 「QUICK SETUP」画面の「次回起動時 に設定する」にタッチする。 サービス検査 セキュリティと基本的な設定を簡単に行うことができます ダイアグQuick setup 故障診断 機能検査 ・ 調整 サービス情報 製品情報 メニュー 画質調整 地図 設定 ・ 編集 CD/DVD/SD 目的地を探す 名称や住所などから目的地 を探して設定できます T-Connectを使う 地図更新やエージェントなどの 通信サービスを利用できます 情報を見る VICSや燃費などの情報 を確認できます 電話をする 携帯電話を接続しハンズ フリーで通話できます 画質調整 （共通） 画面消 弱 強❹
❻
❺
❶
ダイアグ Quick Setup
（1） 「サービス検査」画面を表示させる。 （2） 「サービス検査」画面で❶「ダイアグ Quick setup」をタッチする。 アドバイス サービス検査画面への移行方法は前述の 要領を参照してください。 （3） 「ダイアグQUICK SETUP」画面で ❷「QUICK SETUPを開始する」をタッ チする。 （4） 「機器接続検査」画面で接続している機 器を確認する。 （6） 「車両信号検査」画面で車両信号を確認 する。 （7） 「車両信号検査」画面で❺「次へ」をタッ チする。 （5） 「機器接続検査」画面で❹「次へ」をタッ チする。 1. ナビゲーション -174 Ｆ１６０７１３ サービス検査 セキュリティと基本的な設定を簡単に行うことができます ダイアグQuick setup 故障診断 機能検査 ・ 調整 サービス情報 製品情報❶
ダイアグQUICK SETUP コネクタ接続状態の確認と各種設定ができます バックカメラ FMラジオ USB/HDMI CAN ﾊﾝｽﾞﾌﾘｰｽｲｯﾁ 戻る QUICK SETUPを開始する 初期値 未設定 初期値 未設定 未設定 ・「FM ラジオ」、「ハンズフリースイッチ」 の設定が「初期値」となっていることを 確認してください。 ・「バックカメラ」、「USB/HDMI」、「CAN」 の設定が、「未設定」になっていることを 確認してください。 ・バックモニターが接続されていない場合 は、「バックカメラ」が表示されません。 アドバイス 機器接続検査 ラジオアンテナ、ステアリングスイッチ、 USB/HDMI入力端子、車両通信接続ハーネス、 舵角センサーは接続検査ができません GPSアンテナ TVアンテナ1 TVアンテナ2 TVアンテナ3 TVアンテナ4 マイク＆スイッチ ETC ETC2.0 バックカメラ 後席ディスプレイ DCM 終了 1/7 << 前 次へ >> 更新 車両信号検査 バッテリ電圧 IG PKB REV 13.0V OFF ON ON OFF 車速 ０ Km/h TAIL 終了 2/7 << 前 次へ >>❷
❹
❺
❸
・表示のある機器で接続出来ている場合 は、名称の前に■（緑）の表示があります。 ・接続している機器で■（緑）が表示され ない場合は、機器の接続を確認してくだ さい。 ・接続後、❸「更新」を押すと接続検査がで きます。 アドバイス 車両を操作する場合は、注意してください。 アドバイス■ バックガイドモニター調整をする場合 ■ バックモニターのみを接続する場合 （タイプ選択する場合） ■ バックモニターのみを接続する場合 （車種選択する場合） 1. ナビゲーション -175 Ｆ１６０７１３ （10） 「ハンズフリースイッチ設定」画面でハ ンズフリースイッチの数を設定する。 （11） 「ハンズフリー設定」画面で❼「次へ」を タッチする。 FMラジオ設定 終了 3/7 << 前 90MHz 95MHz 次へ >> FMラジオ受信周波数上限値とアンテナ種別を設定します ■ FMラジオ受信周波数上限値 汎用 車種専用1 車種専用2 ■ アンテナ種別 ハンズフリースイッチ設定 終了 4/7 << 前 次へ >> ステアリングにあるハンズフリースイッチの数を設定します 2ボタン/なし 1ボタン
❼
（8） 「FMラジオ設定」画面でFMラジオ受 信周波数上限値とアンテナ種別を設定 する。 （9） 「FMラジオ設定」画面で❻「次へ」タッ チする。 設定値は、車種別「ナビ、オーディオ編」の ナビ、オーディオの FM ラジオ設定を参照 してください。 アドバイス 設定値は、車種別「ナビ、オーディオ編」の ハンズフリースイッチ設定を参照してく ださい。 アドバイス❻
調整方法は、バックガイド用キットの品目 概要を参照してください。 アドバイス 調整方法は、バックモニターの品目概要を 参照してください。 アドバイス 調整方法は、バックモニターの品目概要を 参照してください。 アドバイス （12） ❽「バックガイドモニター調整」をタッ チする。 （13） ❾「タイプ選択（バックモニター）」を タッチする。 カメラ設定 終了 5/7 << 前 次へ >> バックガイドモニター調整 タイプ選択（バックモニター） 車種選択（バックモニター）❽
❾
（14） 「車種選択（バックモニター）」をタッ チする。■ 共通 （1） 「USB/HDMI 入力端子設定」画面で 「接続済」をタッチしてください。 （2） 「次へ」をタッチしてください。 ■ USB／HDMI 入力端子を接続する場合 USB／HDMI 入力端子設定 ■ 車両通信接続ハーネスを装着する場合 CAN 車両設定 （1） 「車両データ確認（CAN）」画面で「車 種選択」をタッチする。 ■ USB/HDMI 入力端子を接続しない場合 （3） 「次へ」をタッチしてください。 USB／HDMI 入力端子を接続しない場合 に「設定済」を選択すると、オーディオメ ニューに HDMI のアイコンが表示されま すが、使用はできません。
注 意
1. ナビゲーション -176 Ｆ１６０７１３ （15） 「カメラ設定」画面で「次へ」をタッチす る。 カメラ設定 終了 5/7 << 前 次へ >> バックガイドモニター調整 タイプ選択（バックモニター） 車種選択（バックモニター）USB/HDMI入力端子設定 終了 6/7 << 前 次へ >> USB/HDMI入力端子を接続している場合、 「接続済」を選択してください。 オーディオソース選択画面に、「HDMI」 及び「USB」が追加表示されます。 USB/HDMI入力端子を接続しない場合は 設定不要です。 接続済 未設定（未接続）
車両データ確認 （CAN） データバージョン 既に設定済みの車種 完了 7/7 << 前 車種選択 VER00.51 未設定 2016年1月現在 次へ >> CAN通信検査 USB/HDMI入力端子設定 終了 6/7 << 前 次へ >> USB/HDMI入力端子を接続している場合、 「接続済」を選択してください。 オーディオソース選択画面に、「HDMI」 及び「USB」が追加表示されます。 USB/HDMI入力端子を接続しない場合は 設定不要です。 接続済 未設定（未接続）
1. ナビゲーション -177 Ｆ１６１２１４ （2） 「CAN車両設定」画面にて車種を選択 する。（例.アクア（13.5～）をタッチす る。） ・取付車種の設定は、車両通信ハーネス （CAN ハーネス）の設定がある車種が 対象です。対象車種の場合は、設定を 行ってください。 ・車種設定は、必ず該当の車種を選択し てください。 ・車種選択を間違えると「エコ情報」が正 しく表示されません。
注 意
・車種選択は、▲▼スイッチ等をタッチし 搭載する車両を選んでください。 ・初期設定は「未設定」に設定されていま す。 ・目的の車種が無い場合は、車両データを SD カードにダウンロードし、SD カー ドを「Audio SD」と記載のスロットに挿 入後「追加車種」をタッチしてください。 アドバイス 追加車種 目的の車種が無い場合 CAN車両設定 戻る ｱｸｱ（13.5～） 未設定 ｱﾙﾌｧｰﾄﾞ（11.9～14.12） ｱﾙﾌｧｰﾄﾞ（15.1～）追加車種 目的の車種が無い場合 CAN車両設定 戻る ｱｸｱ（13.5～） 未設定 ｱﾙﾌｧｰﾄﾞ（11.9～14.12） ｱﾙﾌｧｰﾄﾞ（15.1～） CAN車両設定を変更しました 設定を有効にするためにはダイアグ設定完了後に エンジンOFF→ONを行ってください OK
（3） 「OK」をタッチする。 CAN 設定を有効にするため、「ダイアグ Quick Setup」の設定完了後、エンジンを OFF してください。 アドバイス （4） 「戻る」をタッチする。 追加車種 目的の車種が無い場合 CAN車両設定 戻る ｱｸｱ（13.5～） 未設定 ｱﾙﾌｧｰﾄﾞ（11.9～14.12） ｱﾙﾌｧｰﾄﾞ（15.1～）
■ 車両通信接続ハーネスを装着しない場合 （8） 「完了」をタッチしてください。 1. ナビゲーション -178 Ｆ１６０７１３ （5） 「CAN通信検査」をタッチする。 車両データ確認 （CAN） データバージョン 既に設定済みの車種 完了 7/7 << 前 車種選択 VER00.51 ｱｸｱ（13.5～） 2016年1月現在 次へ >> CAN通信検査
「CAN 通信検査」は、車両通信接続ハーネ ス（CAN ハーネス）の接続状態をチェック しています。車種を間違って選択しても 「OK」が表示されますので、車種は、正し く選択してください。
注 意
検査結果の表示が「NG」の場合は、車両通 信接続ハーネス（CAN ハーネス）の接続を 確認してください。 アドバイス 車両データ確認 （CAN） データバージョン 既に設定済みの車種 完了 7/7 OK << 前 車種選択 VER00.51 ｱｸｱ（13.5～） 2016年1月現在 次へ >> CAN通信検査 （6） CAN 通信検査の結果が”OK”になって いることを確認する。（7） 「完了」をタッチする。 車両データ確認 （CAN） データバージョン 既に設定済みの車種 完了 7/7 << 前 車種選択 VER00.51 未設定 2016年1月現在 次へ >> CAN通信検査
（9） 「ダイアグQuick Setup」画面で設定の ある項目が全て「設定値」となっている ことを確認する。 （10） 「戻る」をタッチする。 ■ 共通 1. ナビゲーション -179 Ｆ１６０７１３ 取付後の作動確認時「初期画面」「プログラム読み込み中」の画面では、絶対にエンジンスイッチ（ACC） を OFF にしたり、その他のボタン操作をしないでください。 エンジンスイッチ（ACC）を OFF にしたり、ボタン操作をすると正常に動作しない場合があります。
