概要
PIC16F150x が内蔵する CLC( 構成可能なロジックセ
ル) と NCO ( 数値制御オシレータ ) を使うと、マンチェ
スタ デコーダを構築できます。PIC16F150x は、低消
費電力XLP技術に対応したエンハンストコアを実装し
たデバイスです。デコーダはファームウェアのサポー
トをほとんど必要としないため、モジュールの初期化
後に必要な
CPU サイクルはごくわずかです。データ
とクロックを内部
SPI モジュールに供給し、最大 500
kbps でデータをキャプチャできます。
はじめに
マンチェスタ エンコードは通信およびデータスト
レージ
アプリケーションで幅広く使われています。広
く採用されている理由は、その単純さと同期が取りや
すいというメリットです。全てのビットで少なくとも
1 回は遷移が保証されているため、受信デバイスはク
ロックとデータを復元できます。この方式は
DC 成分
がゼロのため、誘導性または静電容量性の結合が可能
です。一般的なアプリケーションでは、データ送信に
使うマンチェスタ エンコーダと、受信に使うデコーダ
が必要です。本書では、PIC16F が搭載する NCO と
CLC 周辺機能をマンチェスタ デコーダとして使う方
法を示します。従来のアルゴリズムでは
CPU 時間を
使い過ぎて、アプリケーションの他のニーズに応える
ための
CPU 時間がほとんど残らない事もありました。
以下に示す手法では、
CPU クロックから独立して動作
するモジュールを使うとともに
CPU 使用率がゼロで
あるため、
データのエンコード/デコードがアプリケー
ションの処理を阻害しません。
エンコードの規格に応じて、データはビット期間の前
半または後半に得られます。業界で使われているマン
チェスタ エンコード信号には 2 つの規格があります。
G.E. Thomas 方式マンチェスタ エンコード信号 (
図
1
)
では、
「0 」を Low から High への遷移、「1」を High
から
Low への遷移によって送信します。
図
1:
マンチェスタ
エンコードデータ (G.E. Thomas 方式 )
IEEE 802.3 準拠のマンチェスタ エンコード信号 (
図
2
)
は、
G.E. Thomas 方式とは逆に「0 」を High から Low
への遷移によって送信します。
図
2:
マンチェスタ
エンコードデータ (IEEE 802.3 準拠 )
著者
:
Jatinder Gharoo
Brian Bailey
Microchip Technology Inc.
CLC と NCO を使ったマンチェスタ デコーダ
注意: この日本語版文書は参考資料としてご利用ください。最新情報は必ずオリジ ナルの英語版をご参照願います。
AN1470
構成可能なロジックセル
ここでは
PIC16F150x マイクロコントローラの CLCモ
ジュールを使ったマンチェスタ デコーダの実装につ
いて説明します。構成可能なロジックセル
(CLC) は、
CPU 実行の制約を受けずに動作する、プログラマブル
ロジックを提供します。
CLC を使うと、選択可能な単
一出力ロジック機能を駆動する構成可能なゲートに
よって、他の周辺モジュール、入力ピン、レジスタビッ
トからの信号を多重化できます。
各
CLC モジュールの
出力は、チップ内部で周辺モジュール、他の
CLC モ
ジュール、出力ピンに接続できます。以下の
8 つをは
じめ、各種ロジック機能を構成できます。
• AND-OR
• OR-XOR
• AND
• S-R ラッチ
• セット / リセット付き D フリップフロップ
• リセット付き D フリップフロップ
• リセット付き J-K フリップフロップ
• セット / リセット付き透過ラッチ
図
3
にロジック機能を示します。各ロジック機能は
4
入力
1 出力です。4 つの入力は、前段の 4 つのデータ
ゲート出力です。
CLC コンフィグレーション ツール
CLC は、あらかじめプログラムしておく事も動的に構
成する事もできる、複数の組み合わせおよび順序回路
を収めた周辺機能です。
柔軟性が高くパワフルな反面、
構成と設定は複雑です。マイクロチップ社が提供する
CLC コンフィグレーション ツールを使うと、モジュール
の設定が簡単です。未接続の入力があるゲートは全て
ロジック0として読み出される事に注意してください。
ゲートまたはラッチへロジック「
1」を入力するには、
「0」を反転します。ツールのスクリーンショットは
「補遺
A」
を参照してください。
AN1470
図
3:
CLC 機能
lcxg1 lcxg2 lcxg3 lcxg4 lcxq lcxg1 lcxg2 lcxg3 lcxg4 lcxq lcxg1 lcxg2 lcxg3 lcxg4 lcxq S R Q lcxg1 lcxg2 lcxg3 lcxg4 lcxq D Q lcxg1 lcxg2 lcxg3 lcxg4 lcxq S R J Q lcxg2 lcxg3 lcxg4 lcxq R lcxg1 K D Q lcxg1 lcxg2 lcxg3 lcxg4 lcxq S R D Q lcxg1 lcxg3 lcxq R lcxg4 lcxg2 LCxMODE<2:0>= 000 LCxMODE<2:0>= 010 LCxMODE<2:0>= 001 LCxMODE<2:0>= 011 LCxMODE<2:0>= 100 LCxMODE<2:0>= 110 LCxMODE<2:0>= 101 LCxMODE<2:0>= 111 LE AND - OR OR - XOR4-Input AND S-R Latch
1-Input D Flip-Flop with S and R 2-Input D Flip-Flop with R
1-Input Transparent Latch with S and R J-K Flip-Flop with R
AN1470
数値制御オシレータ
(NCO)
図
4
に示す
NCO モジュールは、16 ビット インクリメ
ント レジスタを使って 20 ビット アキュムレータに加
算し、入力周波数を分周するタイマです。
NCO が最も
効果を発揮するのは、固定デューティ サイクルで周波
数精度と高分解能が必要なアプリケーションです。
NCO には以下の特長があります。
• 16 ビット インクリメント機能
• 固定デューティ サイクル (FDC) モード
• パルス周波数 (PF) モード
• 出力パルス幅制御
• 複数のクロック入力源
• 出力の極性制御
• 割り込み機能
図
4:
NCO のモジュール図
NCO の重要な特長の 1 つとして、アキュムレータが
オーバーフローするごとにパルス出力を生成する機能
があります。出力は指定されたクロック期間アクティ
ブになります。クロック期間が終了すると、出力は非
アクティブ状態に戻ります。
NxEN LC1OUT HFINTOSC NCO1CLK 2 NxCKS<2:0> (1) FOSC 10 00 01 11 Increment Buffer Accumulator 6 Overflow NCOx Clock D Q Q S Q Q Overflow R NCOxOUT 16 20 20 Interrupt eventSet NCOxIF flag
NxPOL NCOx Clock 0 1 NxPFM To CLC, CWG
Ripple Counter Reset NxPWS<2:0> 3 16 NCOx NxOE TRIS Control
Note 1: インクリメント レジスタは、最初に NCOx モジュールを無効化しなくとも値を変更できるように、
ダブルバッファ構成を採用しています。ここでは参考のために示しています。このバッファにはユーザ
はアクセスできません。
AN1470
マンチェスタ
デコーダ
このセクション以降で説明する手法は、
図
1
に示した
G.E. Thomas方式のマンチェスタ エンコードに基づく
ものです。この方法は柔軟であり、
IEEE 802.3 に簡単
に移植できます。最初の遷移に対しては、モジュール
のアイドル状態、マイクロコントローラ
ピンの電源投
入時設定、最初の受信ビット ( エンコード方法に応じ
た遷移
) に基づいて、複数の実装方法があり、検討が
必要です。起動時とアイドル時の状態は、
セクション
「同期」
で説明します。CLC モジュールは非常に柔軟
であり、各モジュールの入出力極性を個別に反転する
事で、多様なシナリオに適用できます。
NCO モジュー
ルのアイドル状態もソフトウェアで制御できます。以
下に説明する方法は、データが各ビット期間の前半で
得られる事を前提としています。
G.E. Thomas 方式でエンコードされた以下のビットス
トリームを例として取り上げます
(
図
5
)。
この信号は、
図
6
に示すようにクロックラインとデー
タラインにデコードされます。
図
5:
エンコードされたビットストリーム
図
6:
データラインとクロックライン
このビットストリームで注目すべき点は2つあります。
ビット値が各ビット期間の前半、ビット中間遷移より
前に存在する事と、各ビット期間の中間で遷移が発生
する事です。このビット中間遷移によって
NCO をト
リガし、3/4 ビット期間を使ってオーバーフローさせ
る事で次のビット値をキャプチャできます
(
図
7
)。こ
の
3/4 ビット期間によって、最大± 1/4 ビット期間の
誤差が許容されます。
図
7:
データキャプチャ
AN1470
この構成からクロックを抽出するには、
OR-XOR コン
フィグレーションのCLCモジュールを使います(
図8
)。
図
8:
クロックの抽出
これは実質的には
CLC OR-XOR をクロック、D をデー
タとするマンチェスタ
デコーダです。D からのデータ
キャプチャにクロック信号の立ち上がりエッジを使え
ば全てのビットがデコードされますが、最初の
1 ビッ
トだけはデコードされません。この問題を解決できる
方法は何通りかあり、
セクション
「同期」
で説明します。
図
9:
マンチェスタ
デコーダ
上記のタイミング図 (
図
9
) は、以下のモジュール図
(
図
10
) の回路でデコードできます。この図では以下
の
5 段を示します。
• 第 1 段 - 受信マンチェスタ信号
• 第 2 段 - NCO がトリガされた時に入力データを
キャプチャする
D フリップフロップ
• 第3段 - NCOの起動タイミングを与えるXORゲート
• 第 4 段 - NCO にクロックを供給し、3/4 ビット期間の
全期間確実にクロッキングされるようにするAND-OR
ゲート
• 第 5 段 - 前ビットのビット中間遷移時に起動し、3/4
ビット期間を生成する
NCO
AN1470
図
10: デコーダ全体のモジュール図
PIC16F1509 への実装
PIC16F1509 への実装方法を説明します。特定のビット
期間を生成する
NCO と、組み合わせロジックを実装
するための
4 つの CLC モジュールを内蔵しています。
以下のセクションでは、このデバイスが内蔵するリ
ソースを用いたこれらのモジュールの実装について説
明します。
第
1 段 - D フリップフロップ (CLC4)
この段はクロック信号の立ち下がりエッジでマンチェ
スタ データをラッチします。この出力はマイクロコン
トローラに供給される復元データです。デコードされた
データはクロックの立ち下りエッジでサンプリングさ
れていますが、クロックの立ち上がりエッジで安定し
て読み出す事ができます。データラインはクロックの
立ち上がりエッジでは決して変化しないためです。
第
2 段 - XOR ゲート (CLC2)
マンチェスタ エンコードでは各ビットの中央での遷
移が保証されているため、
XOR ゲートによって、ビッ
ト中間遷移ごとに第
3 段で使う立ち上がりエッジを確
保できます。これは、デコーダを各ビットの中央で同
期させている事を意味します。
第
3 段 - NCO + AND-OR (CLC1)
PIC16F1509 はデータ値をキャプチャするための 3/4
ビット期間の生成に使う
NCO モジュールを内蔵して
います。
NCO は 3/4 ビット期間が経過した時点でパル
スを出力するために、アクティブ
Low のパルス周波数
モードで使います。パルス幅は特殊機能レジスタで制
御します。このモジュールには指定されたクロック速
度でアキュムレータに一定の値を繰り返し加算するた
めのクロック源も必要です。これは
CLC1 から供給さ
れます。
これら
2 つのモジュールはデコーダ内で最も重要な要
素です。これらは第
2 段から出力される立ち上がり
エッジごとに固定長のパルスを生成します。第
2 段の
出力が
0 に遷移した場合もオーバーフローするまで
NCO がクロッキングを継続するように、NCO の出力
を
AND-OR ゲートに戻します。
デバイスは構成される際に、
3/4 ビット長のパルスを 1
つ出力します。これは、NCO をアクティブ Low 状態
に移行させるために必要です。
NCO はアクティブにな
ると
NCOCLK レジスタで設定された出力パルス幅ク
ロックを待機します
*。クロック源が供給された時点で
アクティブパルスを終了し、カウントを再開します。
* 設計のヒント : NCO をクロック源から切り離してア
クティブ状態に保持すると、NCO のデューティ サイ
クルを制御できます。
CLC4 CLC2 CLC1 Data In D S Q1 R CLK NCO OUT Data Out FOSC Clock OutAN1470
図
11
に、
25 kHz のマンチェスタ データ入力の例を示
します。
25 kHz の場合のビット期間は 40 s です。こ
れは、データをキャプチャし、
NCO クロックを抽出さ
れるクロックの立ち上がりエッジに同期させるため
に、3/4 ビット期間として 30 s を生成する必要があ
る事を意味します。
図
11: ビットタイミング
NCO を構成するには、マイクロチップ社ウェブサイト
に掲載している
PIC16F1509 のデータシートの式 25-1
を参照してください。
式
1:
NCO はパルス周波数モードで使います。このモードで
は、アキュムレータがオーバーフローするたびに、あ
らかじめ設定されたクロック周期数の間出力がアク
ティブになります。
NCO をアクティブ (Low) 状態に保
持するには、これらのクロックを
NCO から切り離す
事を忘れないでください。その後、クロックは次のパ
ルスに加えられます。
16 MHz Internal Clock F
osc * Increment Value
2
20---=
F
overflowNCO Clock Frequency * Increment Value
2
n---=
30us pulse
33.33 kHz
=
16 MHz * Increment Value
2
20---
Increment
Value 2184 0x0888
=
=
=
AN1470
同期
ここまでの説明では、最初のエッジがビット中間遷移
である事を前提としていました。問題は、最初のビッ
ト中間遷移から
3/4 ビット長が経過した時点では、既
にデータの最初のビットを捉え損ねている事です。こ
の問題には複数の解決方法があります。
まず最も簡単なのは、最初のビットが既知であるデー
タを受信する方法です。データを読み出した後で、こ
のビットをマスクするだけで済みます。
もう
1 つは、最初にスタートビットを送信する方法
です。スタートビットは、最初のビットが送信される
1/2 ビット長前に発生させ、残りのデータがビット中
間遷移に同期できるようにする必要があります。エン
コードされたデータラインを既定値の状態に戻すため
に、ストップビットが必要になる場合があります。
図
12
に、デコーダ内の各段の波形タイミングを再度示し
ます。スタートビットとストップビットがあるため、
最初と最後のクロックにはデータが含まれません。ソフ
トウェア フィルタによって取り除く必要があります。こ
れは、状態変化割り込み
( スタートビットでトリガ )
機能を使ってから
SPI または UART に入力する事で実
現できます。または
Bit-Bang を使っても簡単です。
図
12: マンチェスタ デコーダ タイミング チャート
AN1470
ハードウェア
アプリケーション
CLC モジュールには各種入出力があります。
図
13
に、
デコーダを適切に動作させるために、3 つのモジュー
ルをどのように接続するかを示します。
図
13: 外部ピン接続を含むモジュール図
まとめ
本書では
CLC モジュールを使ったマンチェスタ デ
コーダの実装方法を説明しました。選択した実装方法
では、
NCO と 3 つの CLC モジュールを使いました。
シリアルデータとクロックはデータ復元のために
SPI
モジュールまたは
UART に供給するか、必要に応じて
Bit-Bang を使えます。選択した実装方法では、マン
チェスタ
デコードはごくわずかな CPU サイクルしか
使わないため、他のタスクの処理が阻害される事はあ
りません。バイトとバイトの間はデバイスをスリープ
に保持する事で省電力が可能です。
CLCモジュールを効率的に使えるアプリケーションは
他にも数多く存在します。マンチェスタ エンコードお
よ び デ コ ー ド は そ れ ら の 一 例 に 過 ぎ ま せ ん。
PIC16F1509 上のエンハンスト ミッドレンジ 8 ビット
コアは、マイクロチップ社の超低消費電力
XLP 技術を
採用し、幅広いアプリケーションに適しています。
AN1470
参考文献
Wikipedia:
http://en.wikipedia.org/wiki/Manchester_code
AN1470
補遺
A
図
14: CLC 1 (AND-OR)

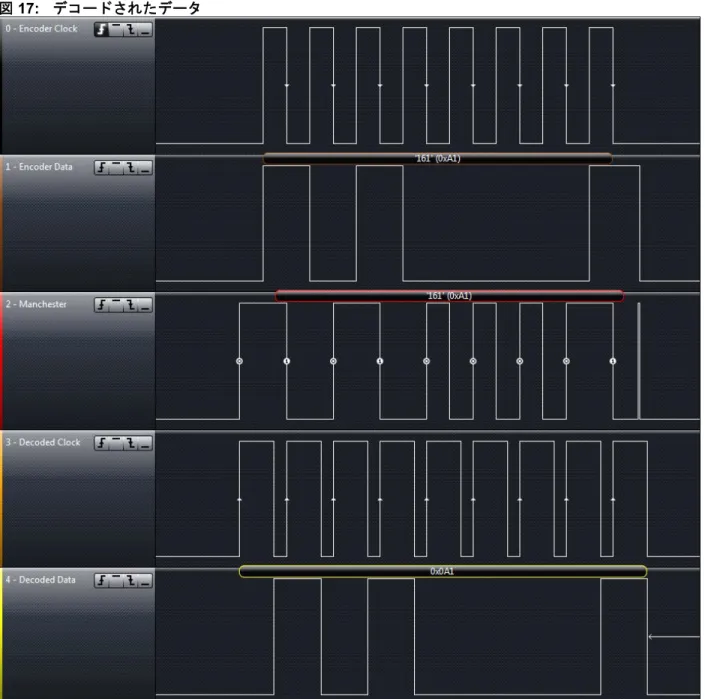

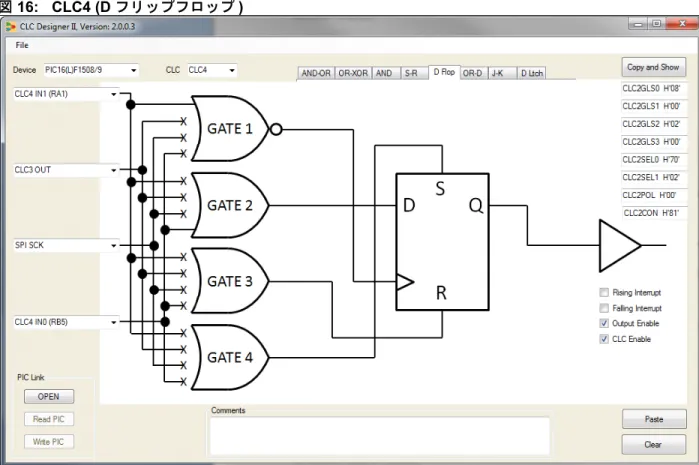

AN1470
AN1470
