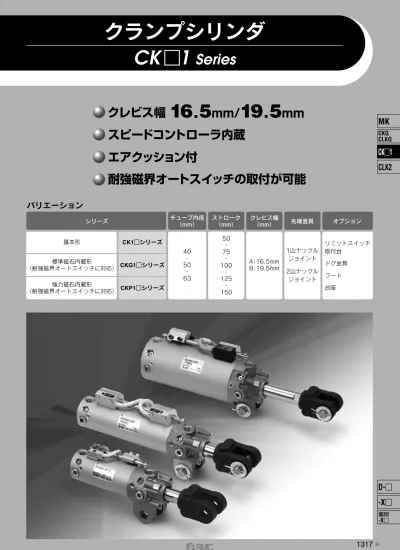

Series

クランプシリンダ

クレビス幅

16

．

5

mm/

19

．

5

mm

スピードコントローラ内蔵

エアクッション付

耐強磁界オートスイッチの取付が可能

バリエーション

シリーズ

チューブ内径

_（mm）

ストローク

_（mm）

クレビス幅

_（mm）

基本形

CK1

□シリーズ

標準磁石内蔵形

（耐強磁界オートスイッチに対応）

CKG1

□シリーズ

強力磁石内蔵形

（耐強磁界オートスイッチに対応）

CKP1

□シリーズ

先端金具

オプション

1山ナックル

ジョイント

2山ナックル

ジョイント

A：16.5mm

B：19.5mm

50

・

75

・

100

・

125

・

150

40

・

50

・

63

リミットスイッチ

取付台

ドグ金具

フート

台座

1317

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

A

耐強磁界オートスイッチの取付が可能。

［CKG1 シリーズ／標準磁石内蔵形］

…D-P3DWSC, D-P3DWSE, D-P3DW/L/Z（交流磁界）

…D-P4DWSC, D-P4DWSE, D-P4DWL/Z（交流磁界）

［CKP1 シリーズ／強力磁石内蔵形］

…D-P79WSE, D-P74L/Z（直流・交流磁界）

オートスイッチ（スイッチ取付ロッド）

標準取付位置

配管ポート

配管ポート

配管ポート

オートスイッチ取付位置および配管位置が3方向より可能。

オートスイッチの取付位置は変更可能です。

また、オートスイッチの取付位置に関係なく3方向より配管可能です。

スイッチ取付ロッド

オートスイッチ取付金具

耐強磁界

オートスイッチ

［標準磁石内蔵形］

1318

A

B

D-P3DWSC

D-P4DWSC

D-P3DWSE

D-P4DWSE

D-P3DW

D-P3DWL

D-P4DWL

D-P3DWZ

D-P4DWZ

D-P79WSE

D-P74L

D-P74Z

種類 適用シリンダ シリーズ オートスイッチ 型式 対応磁界 リード線取出し 交流磁界 （単相交流溶接磁界） 直流・交流磁界 表示灯 負荷電圧 2線（3−4） 2線（1−4） 2線 2線（1−4） 2線 DC24V DC24V DC24V AC100V リレー、 PLC注1） 適用負荷 プリワイヤコネクタ グロメット プリワイヤコネクタ グロメット 2色表示 2色表示 1色表示 配線 （使用ピン番号） 無接点 オートスイッチ 有接点 オートスイッチ

CKG1

シリーズ

CKP1

シリーズ リード線 長さ 0.3m 0.5m 3m 5m 0.3m 3m 5m

注1）PLC：Programmable Logic Controllerの略

注2）上記掲載機種以外にも、適用可能なオートスイッチがありますので詳細は、P.1329をご参照ください。 注3）オートスイッチ取付金具Ass'y／スイッチ取付ロッドAss'yを単体で手配される場合は、P.1330を参照ください。 注4）D-P3DW□型の場合、オートスイッチおよび、オートスイッチ取付金具は同梱出荷（未組付）となります。

適用耐強磁界オートスイッチの種類／

オートスイッチ単体の仕様はP.1719∼1827を参照ください。

CKG1

標準磁石内蔵形

耐強磁界オートスイッチ付

A B 16.5mm 19.5mm

クレビス幅

40 50 63 40mm 50mm 63mm

チューブ内径

40 50 63

シリンダストローク（mm）

50, 75, 100, 125, 150 50, 75, 100, 125, 150 50, 75, 100, 125, 150

A

100

Y

CKP1

強力磁石内蔵形

耐強磁界オートスイッチ付

50

50

A

100

Y

P79WSE

金具なし

先端金具

I IA Y YA 無記号 1山ナックルジョイント（M6 タップなし） 1山ナックルジョイント（M6 タップ付） 2山ナックルジョイント（M6 タップなし） 2山ナックルジョイント（M6 タップ付） 注1）従来品はIAおよびYAに相当します。 注2）YおよびYAには、ナックルピン、割ピン、平座金 標準付属 注1）ドグ金具付の場合、先端金具はIAもしくはYA（M６タップ付） を選択してください。 注2）クレビス幅B19.5mmに台座付：Kの設定はありません。 無記号 B D L K注2）

オプション

なし リミットスイッチ取付台 ドグ金具注1） フート 台座付（75, 100, 150ストローク用のみ）

オートスイッチ追記号

S n 無記号 2ヶ付 1ヶ付 nヶ付

オートスイッチの種類

P 無記号 オートスイッチなし（磁石内蔵） スイッチ取付ロッドなし オートスイッチなし（磁石内蔵） スイッチ取付ロッド付 注）適用オートスイッチの型式については、下 表よりご選定ください。 1）標準（強力）磁石内蔵形でオートスイッチおよび スイッチ取付ロッドなしの場合 オートスイッチの種類の表示記号は下記の ように「無記号」となります。 CKG1の場合 （例）CKG1A50-50Y CKP1の場合 （例）CKP1A50-50Y 2）標準（強力）磁石内蔵形でオートスイッチなし、 スイッチ取付ロッド付の場合 オートスイッチの種類の表示記号は下記のよう に記号「P」となります。 CKG1の場合 （例）CKG1A50-50Y-P CKP1の場合 （例）CKP1A50-50Y-P

標準（強力）磁石内蔵シリンダの品番

ねじの種類

TN 無記号 Rc1/4 NPT1/4

P3DWSC

型式表示方法

クランプシリンダ／耐強磁界オートスイッチ付（ロッド取付形）

ø40, ø50, ø63

CKG1/CKP1

Series

CKG1/CKP1

シリーズ 耐強磁界オートスイッチ（ロッド取付形）

は全長短縮をはかりモデルチェンジしました。選定の際はモデ

ルチェンジ品New「

CK

□

1

シリーズ」の使用をご検討ください。

1319

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

標準ストローク表

40, 50, 63 50,75,100,125,150 チューブ内径（mm） 標準ストローク（mm）

理論出力表

チューブ内径 （mm） 作動 方向 使用圧力（MPa） 単位：N

40

50

63

ロッド径 （mm） 20 20 20 受圧面積 （mm2_） OUT IN OUT IN OUT IN 1260 943 1960 1650 3120 2800 0.4 0.3 0.5 0.6

仕様

クレビス幅 注1）両側クッション付（クランプ・アンクランプ側クッション付）は、オーダーメイドにて対応いたします。 詳細はオーダーメイドvP.1336を参照ください。 型式表示例 CKG1A50-100Y-P4DWSC -X1515 注2）クレビスピン、割ピン、平座金 標準付属 両側クッション付 クレビス幅 16.5mm 19.5mm CKG1A/CKP1A CKG1B/CKP1B チューブ内径（mm） 使用流体 保証耐圧力 最高使用圧力 最低使用圧力 周囲温度および使用流体温度 使用ピストン速度 クッション注1） スピードコントローラ 給油 ストローク長さの許容差 取付支持形式注2） 空気 1.5MPa 1.0MPa 0.05MPa −10℃∼＋60℃ 50∼500mm/s アンクランプ側（ヘッド側）：エアクッション付 両側付 無給油 2山クレビス 50 40 63 ＋1.0 0 ＋1.0 0

先端金具／オプション

I IA Y YA B D L K CKA-Y04 CKA-YA04 CKA-K075 CKA-K100 CKA-K150 CKB-I04 CKB-IA04 CK-B04 CK-D04 CK-L04 CKB-Y04 CKB-YA04 − − − 1山ナックルジョイント 2山ナックルジョイント （ナックルピン、割りピン 平座金 標準付属） M6 タップなし M6 タップ付 M6 タップなし M6 タップ付 リミットスイッチ取付台 ドグ金具 フート 台座 型式記号 部品名 部品品番 CKG1A/CKP1Aシリーズ CKG1B/CKP1Bシリーズ 75ストローク用 100ストローク用 150ストローク用

質量表

（基本質量はスイッチ取付ロッドを含んだ、0ストロークの質量です。） 0.75 0.11 0.77 0.11 0.97 0.12 1.03 0.12 0.20 0.34 0.22 0.12 0.24 2.2 1.18 0.14 1.34 0.14 CKG1□シリンダ CKP1□シリンダ 基本質量 25ストローク当りの割増質量 基本質量 25ストローク当りの割増質量 1山ナックルジョイント 2山ナックルジョイント （ナックルピン、割りピン、平座金 標準付属） リミットスイッチ取付台 ドグ金具 フート 台座 チューブ内径（mm） 40 50 63 単位：kg 計算方法 ・基本質量…………0.97（ø50） ・2山ナックルジョイント…0.34（Y） 例）CKG1□50-100Y-P ・割増質量…………0.12/25ストローク ・シリンダストローク……100ストローク 0.97＋0.12×100/25＋0.34＝1.79kg 504 377 784 660 1250 1120 378 283 588 495 934 840 630 472 980 825 1560 1400 756 566 1180 990 1870 1680

CKG1

CKP1

1320

B

!3 !1 !2

o

i

u

@6

@0

@2

@1

!8

!9

r

@7 @9

t

q

#1

w @8 e !5 #0 @3 !4 @4

y @5

!7

!6

!0

#0

!5

!4 !2 !3

!0

i

@7

u

@2 !9

!8 @3

r

@8 @9

t q

#1

w

o !6 e #0 @4 !5 @5

y

!7

@6

@1

!1

構造図

構成部品

ロッドカバー チューブカバー ピストン ピストンロッド ブッシュ クッションバルブ スピコンバルブ 止メ輪 クレビス用ブッシュ 六角穴付プラグ ピン 割ピン 平座金 クッションパッキン押エ 磁石 スイッチ取付ロッド オートスイッチ取付金具 アルミニウム合金 アルミニウム合金 アルミニウム合金 炭素鋼 銅合金 アルミニウム合金 アルミニウム合金 バネ用鋼 焼結含油合金 炭素鋼 炭素鋼 軟鋼線材 圧延鋼材 圧延鋼材 ― 炭素鋼 アルミニウム合金 1 1 1 1 1 1 2 3 2 4 1 2 2 1 1 1 ― クロメート 硬質アルマイト クロメート 硬質クロムメッキ Rc1/4 亜鉛クロメート 亜鉛クロメート 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 番号 部品名 材質 数量 備考 ロッドカバー チューブカバー ピストン ピストンロッド ブッシュ クッションバルブ スピコンバルブ 止メ輪 マグネットホルダ クレビス用ブッシュ 六角穴付プラグ ピン 割ピン 平座金 クッションパッキン押エ 磁石 スイッチ取付ロッド アルミニウム合金 アルミニウム合金 アルミニウム合金 炭素鋼 銅合金 アルミニウム合金 アルミニウム合金 バネ用鋼 アルミニウム合金 焼結含油合金 炭素鋼 炭素鋼 軟鋼線材 圧延鋼材 圧延鋼材 ― 炭素鋼 1 1 1 1 1 1 2 3 1 2 4 1 2 2 1 1 1 クロメート 硬質アルマイト クロメート 硬質クロムメッキ クロメート Rc1/4 亜鉛クロメート 亜鉛クロメート 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

構成部品

番号 部品名 材質 数量 備考

CKP1

40, 50, 63

強力磁石内蔵形／耐強磁界オートスイッチ付

CKG1

40, 50, 63

標準磁石内蔵形／耐強磁界オートスイッチ付

耐強磁界オートスイッチ 六角穴付ボタンボルト 六角穴付ボルト 六角穴付ボルト スイッチ取付スペーサ ウェアリング クッションパッキン クッションバルブパッキン スピコンバルブパッキン コイルスクレーパ ピストンガスケット ロッドパッキン ピストンパッキン チューブガスケット ― 鋼線 鋼線 鋼線 アルミニウム合金 樹脂 ウレタン NBR NBR リン青銅 NBR NBR NBR NBR ― 2 2 1 1 1 2 1 1 1 1 1 M4×0.7×12L M4×0.7×8L M3×0.5×14L 18 19 20 21 22 23 24 25 26 27 28 29 30 31 番号 部品名 材質 数量 備考 オートスイッチ 1個に付2 オートスイッチ 1個に付2 オートスイッチ取付金具 耐強磁界オートスイッチ 六角穴付ボタンボルト 六角穴付ボルト 六角穴付ボルト スイッチ取付スペーサ ウェアリング クッションパッキン クッションバルブパッキン スピコンバルブパッキン コイルスクレーパ ロッドパッキン ピストンパッキン チューブガスケット アルミニウム合金 ― 鋼線 鋼線 鋼線 アルミニウム合金 樹脂 ウレタン NBR NBR リン青銅 NBR NBR NBR ― ― 2 2 1 1 1 2 1 1 1 1 M4×0.7×12L M4×0.7×8L M3×0.5×16L 18 19 20 21 22 23 24 25 26 27 28 29 30 31 番号 部品名 材質 数量 備考 オートスイッチ 1個に付2 オートスイッチ 1個に付2 注1）パッキンセットはCKG1□/CKP1□とも同一です。 注2）パッキンセットにはグリースパックは付属しません ので別途手配してください。 グリース品番：GR-S-010（各サイズ共通） ø

40

の場合 チューブ内径（mm） 手配品番 内容 CK1A40-PS CK1A50-PS CK1A63-PS 40 50 63

交換部品／パッキンセット

上記番号@9、#0、#1 のセット

1321

クランプシリンダ

CK

□

1

Series

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

A 40 ≒Hs W 45° 45° F R15 30 ø38 97 40 ø 30 14 17 1010 52 S＋ストローク 10 N 3 ø IB 35 ø IA ø 20 57 クレビス幅 CKG1A：16.5 CKG1B：19.5 ＋0.3 0 ＋0.4 0 4×M6×12 45° スピコンバルブ 頭部六角穴対辺3 M16×1.5 3×Rc1/4 3×Rc1/4 二面幅17 192＋ストローク 80＋ストローク 軸：ø12 穴：ø12 −0.050 d9−0.093 ＋0.027 H8 0 クッションバルブ 頭部六角穴対辺3 （チューブカバー側ノミ） F 40 W 45° 45° R15 30 ø38 97 40 ø 30 14 17 1010 52 10 N 3 ø IB 35 ø IA ø 20 57 4×M6×12 M16×1.5 二面幅17 ≒Hs クレビス幅 CKP1A：16.5 CKP1B：19.5 ＋0.3 0 ＋0.4 0 スピコンバルブ 頭部六角穴対辺3 3×Rc1/4 3×Rc1/4 S＋ストローク ZZ＋ストローク Z＋ストローク 軸：ø12 穴：ø12 −0.050 d9−0.093 ＋0.027 H8 0 45° クッションバルブ 頭部六角穴対辺3 （チューブカバー側ノミ）

外形寸法図

CKG1

□

40, 50, 63

標準磁石内蔵形／耐強磁界オートスイッチ付（

D-P4DWS

□型）

CKP1

□

40, 50, 63

強力磁石内蔵形／耐強磁界オートスイッチ付（

D-P79WSE

型）

40 50 63 F 記号 チューブ内径 44 55 69 52 60 74 47 58 72 52 49 49 65 58 58 5 5.5 5.5 90 80 80 202 192 192 46 51 57.5 øIA øIB N S W Z ZZ Hs 40 50 63 記号 チューブ内径 44 55 69 52 60 74 47 58 72 52 49 49 55 58 58 5 5.5 5.5 45.5 51 58.5 F øIA øIB N S W Hs 単位：mm 単位：mm

1322

A

CK1

TN

磁石なし

標準磁石内蔵形

A B 16.5mm 19.5mm

クレビス幅

無記号 TN Rc1/4 NPT1/4

ねじの種類

40 50 63

シリンダストローク（mm）

50, 75, 100, 125, 150 50, 75, 100, 125, 150 50, 75, 100, 125, 150

A

100

Y

CKG1

金具なし

先端金具

I IA Y YA 無記号 1山ナックルジョイント（M6 タップなし） 1山ナックルジョイント（M6 タップ付） 2山ナックルジョイント（M6 タップなし） 2山ナックルジョイント（M6 タップ付） 注1）従来品はIAおよびYAに相当します。 注2）YおよびYAには、ナックルピン、割ピン、平座金 標準付属 注1）ドグ金具付の場合、先端金具はIAもしくはYA（M６タッ プ付）を選択してください。 注2）クレビス幅B19.5mmに台座付：Kの設定はありません。 無記号 B D L K注2）

オプション

なし リミットスイッチ取付台 ドグ金具注1） フート 台座付（75,100,150ストローク用のみ）

A

TN

50

40 50 63 40mm 50mm 63mm

チューブ内径

Y

100

耐強磁界オートスイッチ

D-P4DW

□□型／バンド取付に対応する場合

手配方法はスイッチ取付金具とオートスイッチ、標準磁石内蔵形クラ ンプシリンダをそれぞれ別手配願います。 オートスイッチ取付金具の部品品番は下表を参照願います。

手配方法

手配q 標準磁石内蔵形シリンダ：CKG1A50-50Y・・・1本 手配w 耐強磁界オートスイッチ：D-P4DWSC・・・・・・2ヶ 手配e オートスイッチ取付金具：BA8-050・・・・・・・・2ヶ 注1）オートスイッチ取付金具および耐強磁界オートスイッチはそれぞれ、必要数を 同数手配願います。 注2）耐強磁界オートスイッチD-P79WS□型、D-P74□型でのバンド取付は適用で きません。

手配例

部品品番 適用オートスイッチ 適用クランプシリンダ BA8-040 BA8-050 BA8-063 D-P4DWSC D-P4DWSE D-P4DWL/Z CKG1□40 CKG1□50 CKG1□63 種類 適用シリンダ シリーズ オートスイッチ 型式

P4DWSC

P4DWSE

P4DWL

P4DWZ

対応磁界 リード線取出し 交流磁界 （単相交流溶接磁界） 表示灯 負荷電圧 2線 （3−4） 2線 （1−4） 2線 DC24V リレー、_PLC注1） 適用負荷

適用耐強磁界オートスイッチの種類

プリワイヤコネクタ グロメット 2色 表示 配線 （使用ピン番号） 無接点 オートスイッチ

CKG1

シリーズ リード線 長さ 0.3m 3m 5m

標準磁石内蔵形には標準形オートスイッチの取付が可能です。詳細はオーダーメイドzP.1331を参照ください。

なお、標準形オートスイッチは耐強磁界環境下では使用できませんので注意してください。

注意

注1）PLC：Programmable Logic Controllerの略

注2）上記掲載機種以外にも、適用可能なオートスイッチがありますので詳細は、P.1329をご参照ください。

50

型式表示方法

オートスイッチ・オートスイッ チ取付金具の手配については下 記をご参照ください。

ø40, ø50, ø63

CK1/CKG1

Series

クランプシリンダ／耐強磁界オートスイッチ（バンド取付形）

標準磁石内蔵形クランプシリンダ／CKG1□シリーズは、オートスイッチ取付金具とオートスイッチを別手配することで、耐強磁界オート スイッチD-P4DW□□型オートスイッチのバンド取付が可能です。

CK1/CKG1

シリーズ 耐強磁界オートスイッチ（バンド取付形）

は全長短縮をはかりモデルチェンジしました。選定の際はモデ

ルチェンジ品New「

CK

□

1

シリーズ」の使用をご検討ください。

1323

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

仕様

クレビス幅 16.5mm 19.5mm CK1A/CKG1A CK1B/CKG1B 使用流体 保証耐圧力 最高使用圧力 最低使用圧力 周囲温度および使用流体温度 使用ピストン速度 クッション注1） スピードコントローラ 給油 ストローク長さの許容差 取付支持形式注2） 空気 1.5MPa 1.0MPa 0.05MPa チューブ内径（mm） 40 50 63 50∼500mm/s アンクランプ側（ヘッド側）：エアクッション付 両側付 無給油 2山クレビス オートスイッチなし：−10℃∼＋70℃ オートスイッチ付き：−10℃∼＋60℃ 注1）両側クッション付（クランプ・アンクランプ側クッション付）は、オーダーメイドにて対応いたします。 詳細はオーダーメイドvP.1336を参照ください。 型式表示例 CKG1A50-100Y -X1515 注2）クレビスピン、割ピン、平座金 標準付属 両側クッション付 ＋1.0 0

理論出力表

チューブ内径 （mm） 作動 方向 使用圧力（MPa） 単位：N

40

50

63

ロッド径 （mm） 20 20 20 受圧面積 （mm2_） OUT IN OUT IN OUT IN 1260 943 1960 1650 3120 2800 0.4 0.3 0.5 0.6 504 377 784 660 1250 1120 378 283 588 495 934 840 630 472 980 825 1560 1400 756 566 1180 990 1870 1680

標準ストローク表

40, 50, 63 50,75,100,125,150 チューブ内径（mm） 標準ストローク（mm）

先端金具／オプション

I IA Y YA B D L K CKA-Y04 CKA-YA04 CKA-K075 CKA-K100 CKA-K150 CKB-I04 CKB-IA04 CK-B04 CK-D04 CK-L04 CKB-Y04 CKB-YA04 − − − 1山ナックルジョイント 2山ナックルジョイント （ナックルピン、割りピン 平座金 標準付属） M6 タップなし M6 タップ付 M6 タップなし M6 タップ付 リミットスイッチ取付台 ドグ金具 フート 台座 型式記号 部品名 部品品番 CK1A/CKG1Aシリーズ CK1B/CKG1Bシリーズ 75ストローク用 100ストローク用 150ストローク用

質量表

0.73 0.10 0.95 0.11 0.20 0.34 0.22 0.12 0.24 2.2 1.16 0.13 シリンダ 基本質量 25ストローク当りの割増質量 1山ナックルジョイント 2山ナックルジョイント （ナックルピン、割りピン、平座金 標準付属） リミットスイッチ取付台 ドグ金具 フート 台座 チューブ内径（mm） 40 50 63 単位：kg 計算方法 ・基本質量…………0.95（ø50） ・2山ナックルジョイント…0.34（Y） 例）CK1G□50-100Y ・割増質量…………0.11/25ストローク ・シリンダストローク……100ストローク 0.95＋0.11×100/25＋0.34＝1.73kg

1324

A

構造図

ロッドカバー チューブカバー ピストン ピストンロッド ブッシュ クッションバルブ スピコンバルブ 止メ輪 クレビス用ブッシュ 六角穴付プラグ ピン 割ピン 平座金 クッションパッキン押エ ウェアリング クッションパッキン クッションバルブパッキン スピコンバルブパッキン コイルスクレーパ ロッドパッキン ピストンパッキン チューブガスケット ピストンガスケット 磁石 アルミニウム合金 アルミニウム合金 アルミニウム合金 炭素鋼 銅合金 アルミニウム合金 アルミニウム合金 バネ用鋼 焼結含油合金 炭素鋼 炭素鋼 軟鋼線材 圧延鋼材 圧延鋼材 樹脂 ウレタン NBR NBR リン青銅 NBR NBR NBR NBR ― 1 1 1 1 1 1 2 3 2 4 1 2 2 1 1 1 1 2 1 1 1 1 1 ― クロメート 硬質アルマイト クロメート 硬質クロムメッキ Rc1/4 亜鉛クロメート CKG1の場合 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

構成部品

番号 部品名 材質 数量 備考

CK1

40, 50, 63

基本形／

CKG1

40, 50, 63

標準磁石内蔵形

チューブ内径（mm） 手配品番 内容 CK1A40-PS CK1A50-PS CK1A63-PS 40 50 63

交換部品／パッキンセット

ø

40

の場合

@1 @4

r

!9

@0 t q

@2

w @3 e

@4

@1 !5 !4

!6

y !7

!0

i

o

!3

!1

!2

u !8

注）パッキンセットにはグリースパックは付属しませんの で別途手配してください。 グリース品番：GR-S-010（各サイズ共通） 上記番号@0、@1、@2 のセット

1325

クランプシリンダ

CK

□

1

Series

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

外形寸法図

CK1

□

40, 50, 63

／基本形

CKG1

□

40, 50, 63

／標準磁石内蔵形

CKG1

□

40, 50, 63

／標準磁石内蔵形＋耐強磁界オートスイッチ

D-P4DW

□□型（バンド取付）実施例

40 50 63 記号 チューブ内径 44 55 69 52 60 74 47 58 72 52 49 49 55 58 58 5 5.5 5.5 単位：mm 単位：mm F øIA øIB N S W 40 50 63 Hs 記号 チューブ内径 43 48 55 46 51.5 58.5 45° 36° 33° Ht θ M16×1.5 3×Rc1/4 3×Rc1/4 52 N S＋ストローク 17 1010 14 30 3 W 10 ø 20 二面幅17 97 192＋ストローク 80＋ストローク ø38 R15 軸：ø12 穴：ø12 ø 30 ø IA ø IB 35 クッションバルブ 頭部六角穴対辺3 （チューブカバー側ノミ） 45° F 45° −0.050 d9−0.093 ＋0.027 H8 0 スピコンバルブ 頭部六角穴対辺3 45° ø40 4×M6 ネジ深サ12 クレビス幅 CK1A：16.5 CK1B：19.5 ＋0.3 0 ＋0.4 0 40 57 32 4 12 ≒Ht ≒Hs θ ° θ°

1326

先端金具

1山ナックルジョイント

オプション

リミットスイッチ取付台／ドグ金具

材質：鋳鉄 部品品番 先端金具記号 適用クランプシリンダ

CKB-I04

CKB-IA04

CK□1Aシリーズ CK□1Bシリーズ I（M6タップなし） IA（M6タップ付） 注1）1山ナックルジョイントには、スプリングピンが標準付属されます。 注2）従来品は、部品品番CKB-IA04（先端金具記号IA）に相当します。

ピン

材質：炭素鋼 材質：圧延鋼材 注1）六角穴付ボルトを取り外して任意の位置にリミットスイッチ取付台およびドグ 金具を変更できます。 注2）リミットスイッチ取付台およびドグ金具を部品で手配された場合には、取付用 ボルト（六角穴付ボルト）バネ座金が標準付属されます。 部品品番 名称 適用クランプシリンダ

CK-B04

CK-D04

オプション記号 B D CK□1Aシリーズ CK□1Bシリーズ リミットスイッチ取付台 ドグ金具 部品品番 適用

CK-P04

ナックルピン クレビスピン 注）ピンには割りピン・平座金が標準付属されます。

2山ナックルジョイント

材質：鋳鉄 単位：mm 注1）2山ナックルジョイントには、ナックルピン・割りピン・平座金・スプリングピン が標準付属されます。 注2）従来品は、部品品番CKA-YA04, CKB-YA04（先端金具記号YA）に相当します。 Y（M6タップなし） YA（M6タップ付） Y（M6タップなし） YA（M6タップ付） 16.5＋0.3 0 19.5＋0.4 0 部品品番 先端金具記号

A

適用クランプシリンダ

CKA-Y04

CKA-YA04

CKB-Y04

CKB-YA04

CK□1Aシリーズ CK□1Bシリーズ ø 40 17 58.7 5 75 17 45 20 30 97 45° 50 30.2 60 4.5 42.5 15 20 4×M5×0.8 15 17 19 ø 30 スプリングピン圧入用穴 2×M6ネジ深サ11（形式IAノ場合） ø3×38L ø12 ＋0.027 H8 0 25 60 45 15 17 20 2×M6ネジ深サ11（形式IAノ場合） 19.5 −0.2 −0.5 4 4 57 2×ø3 ø 12 −0.050 d9−0.093 57 A 20 40 60 45 15 33 17 20 2×M6ネジ深サ11（形式YAノ場合） 17 ø30 19 15 20 スプリングピン圧入用穴 ø3×38L 2×M6ネジ深サ11（形式YAノ場合） 軸：ø12 −0.050 d9−0.093 穴：ø12 ＋0.027 H8 0

ドグ金具を取付ける場合は、必ずM6タップ付のナックルジョイ

ント（先端金具記号IAもしくはYA）を選択してください。

M6タップなしのナックルジョイント（先端金具記号IもしくはY）

には取付られません。

リミット スイッチ取付台 ドグ金具

1327

クランプシリンダ

CK

□

1

Series

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

オプション

フート

台座

材質：圧延鋼材 材質：圧延鋼材 単位：mm 注）CK□1Bシリーズ（クレビス幅 19.5mm）に台座の設定はありません。 部品品番

CKA-K075

CKA-K100

CKA-K150

KZ

222 232 267

KY

35 45 70

KX

132 142 167

KS

70 90 140

KL2

75 75 85

KL1

167 177 202 オプション 記号

K

KC

0 0 10

K

θ

40

50

KZZ

63

362 397 482 適用クランプシリンダ CK□1A40-75Y CK□1A50-75Y CK□1A63-75Y CK□1A40-100Y CK□1A50-100Y CK□1A63-100Y CK□1A40-150Y CK□1A50-150Y CK□1A63-150Y 69° 83° 108° 59′ 58′ 55′ 注1）フートには、取付用ボルト（六角穴付ボルト）バネ座金 が標準付属されます。 注2）シリンダの取付は、フートとクレビスピンを使用して ください。フート単体での取付は、破損の原因となり 危険ですので行わないでください。 部品品番 適用クランプシリンダ

CK-L04

CK□1Aシリーズ CK□1Bシリーズ オプション 記号

L

45 60 ø40 49 6 12 60 48 ø9 57 34 16 50 30 15 80 95 KZZ KL2 KY KS 35 45 KL1 15 KX 25 5 50 KC KZ Kθ フート クレビスピン 台座

1328

B 5 32 A ≒Hs B A 32 4 ≒Hs

オートスイッチ適正取付位置（ストロークエンド検出時）および取付高さ

D-P4DW

型

注）上図は、D-P4DWS□型スイッチロッド取付例です。 注1）取付位置はストロークエンド検出におけるオートスイッチ取付位置に対する目 安の数字です。実際の設定においては、オートスイッチの作動状況を確認の上、 調整願います。 注2）A・B寸法は、上図の基準位置からオートスイッチ端面までの距離を示します。 注3）出荷時は仮止めです。設備に合わせてオートスイッチ取付位置を変更してくだ さい。

オートスイッチ取付位置および取付高さ：ロッド取付形

単位：mm オートスイッチ

D-P4DW

D-P3DW

D-P79WSE

D-P74

記号

A

B

Hs

A

B

Hs

A

B

Hs

オートスイッチ設定値および取付高さ ø63 7 30 56.5 4.5 27.5 58.5 0 26 58 ø50 7 30 49.5 4.5 27.5 51 0 26 51 ø40 10.5 23.5 43.5 8 20.5 45.5 5.5 27.5 46

オートスイッチ取付可能最小ストローク

単位：mm オートスイッチ

D-P3DW

D-P4DW

D-P79WSE

D-P74

1個付 15 50 30 75 異面 同一面 2個付 50 単位：mm オートスイッチ ロッド取付 ロッド取付 バンド取付 ロッド取付 4 4 5 8 5 4 5 9 6 4.5 5.5 9.5 チューブ内径

D-P3DW

D-P4DW

D-P79WSE

D-P74

40

50

63

動作範囲

D-P7

型

注）上図は、D-P79WSE型スイッチロッド取付例です。

バンド取付形

D-P4DW

型

注）上図は、D-P4DWS□型スイッチバンド取付例です。 注1）取付位置はストロークエンド検出におけるオートスイッチ取付位置に対する目 安の数字です。実際の設定においては、オートスイッチの作動状況を確認の上、 調整願います。 注2）A・B寸法は、上図の基準位置からオートスイッチ端面までの距離を示します。 注3）D-P4DW□□型のバンド取付形は、オートスイッチ取付金具とオートスイッチ を別手配する必要があります。詳細はP.1323を参照ください。

オートスイッチ取付位置および取付高さ：

バンド取付形／

D-P4DW

型

単位：mm オートスイッチ

D-P4DW

記号

A

B

Hs

Ht

θ オートスイッチ設定値および取付高さ ø63 4.5 27.5 55 58.5 33° ø50 4.5 27.5 48 51.5 36° ø40 8 20.5 43 46 45° B ≒Ht ≒Hs A 32 4 12 θ° θ°

型式表示方法の適用オートスイッチ以外にも下記オートスイッチの取付が可能です。

※耐強磁界2色表示式無接点オートスイッチには、プリワイヤコネクタ付(D-P4DW□DPC型）もあります。 詳細は、P.1784、1785をご参照ください。 注）ストローク50mmにD-P3DW□□型2個を取付ける際は、異面取付でご使用ください。

ロッド取付形

D-P3DW

型

≒Hs A B 異面取付 同一面取付

1329

クランプシリンダ

CK

□

1

Series

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

A

B

オートスイッチ取付金具／部品品番

スイッチ取付ロッドAss'y／部品品番

CKP40-R050 CKP40-R075 CKP40-R100 CKP40-R125 CKP40-R150 CKG40-R050 CKG40-R075 CKG40-R100 CKG40-R125 CKG40-R150 適用クランプシリンダ 適用シリーズ 部品品番 CKP1□40-50 CKP1□40-75 CKP1□40-100 CKP1□40-125 CKP1□40-150 CKG1□40-150 CKG1□50-150/CKP1□50-150 CKG1□63-150/CKP1□63-150 CKG1□40-50 CKG1□50-50/CKP1□50-50 CKG1□63-50/CKP1□63-50 CKG1□40-75 CKG1□50-75/CKP1□50-75 CKG1□63-75/CKP1□63-75 CKG1□40-100 CKG1□50-100/CKP1□50-100 CKG1□63-100/CKP1□63-100 CKG1□40-125 CKG1□50-125/CKP1□50-125 CKG1□63-125/CKP1□63-125

CKP1

40

シリーズ 専用

CKG1

40/50/

63

シリーズ

CKP1

50/63

シリーズ 共通

オートスイッチ取付金具Ass'y／部品品番

適用シリンダ シリーズ 適用オート スイッチ オートスイッチ取付金具品番 63 50 40 BK1T-040 D-P4DWSC D-P4DWSE D-P4DWL/Z

CKP1

シリーズ BAP1T-040 D-P79WSE D-P74L/Z

CKG1

シリーズ BMB9-050S D-P3DWSC D-P3DWSE D-P3DW/L/Z

スイッチ取付ロッドAss'y／オートスイッチ取付金具Ass'y

オートスイッチ取付金具 Ass'y スイ ッチ 取付 ロッ ドAss'y カラー スイッチ取付ロッド 六角穴付ボルト （M3締付トルク：0.5∼0.7N・m） オートスイッチ 六角穴付ボルト （M4締付トルク：1.0∼1.2N・m） オートスイッチ取付金具 六角穴付 ボタンボルト （M4締付トルク： 1.0∼1.2N・m）

オートスイッチ取付金具（バンド取付）／部品品番

オートスイッチ 取付金具品番 適用オートスイッチ 適用クランプシリンダ BA8-040 BA8-050 BA8-063 D-P4DWSC D-P4DWSE D-P4DWL/Z

CKG1

□

40

CKG1

□

50

CKG1

□

63

オートスイッチ取付金具（バンド取付）

オートスイッチ取付バンド 十字穴付ナベ小ネジ （M4締付トルク： 1.0∼1.2N・m） オートスイッチ取付金具Ｄ 十字穴付ナベ小ネジ （M3締付トルク： 0.5∼0.7N・m） 十字穴付ナベ小ネジ （M4締付トルク：1.0∼1.2） バネ座金 オートスイッチ取付金具Ｂ オートスイッチ （オートスイッチに付属） 六角穴付ボルト （M2.5×9.5L締付トルク： 0.2∼0.3N・m） オートスイッチ取付金具 BMB9-050S オートスイッチ 六角穴付ボルト とがり先 （M4締付トルク： 1∼1.2N・m） スイッチ取付ロッド

1330

24.5 10.5 16.5 ≒Hs ≒Hs

CK

□

1

Series

詳しい寸法・仕様および納期については当社にご確認ください。

オーダーメイド

Orde

r

Made

バンド取付形／標準オートスイッチ

標準磁石内蔵形クランプシリンダ／CKG1□シリーズは、下表のバンド取付形／標準オートスイッチの取付が可能です。

1

標準オートスイッチは強磁界環境下での使用はできません。

耐強磁界オートスイッチ付シリンダにつきましては、P.1319を参照願います。

注意

CK G 1

標準型式表示を表示

標準磁石内蔵

2ヶ付 1ヶ付 無記号 S

オートスイッチ追記号

オートスイッチなし（磁石内蔵） 注）適用オートスイッチの型式ついては、下表よりご選定ください。 無記号

オートスイッチの種類：バンド取付形／標準オートスイッチ

標準磁石内蔵

オートスイッチ取付可能最小ストローク

単位：mm オート スイッチ

D-A93

D-B54

1個付 2個付 （異面） 50 50 50 50 50 75 2個付 （同一面）

オートスイッチに関する注意事項、製品仕様などについては、P.8∼11および、

P.1719∼1827をご参照ください。

注意

注1）ストロークエンド検出におけるオートスイッチ取付 位置に対する目安の数字です。実際の設定においては、 オートスイッチの作動状況を確認の上、調整願います。 注2）A・B寸法は、上図の基準位置からオートスイッチ端面 までの距離を示します。 注3）出荷時は仮止めです。設備に合わせてオートスイッチ 取付位置を変更してください。

オートスイッチ取付位置および取付高さ

単位：mm オート スイッチ

D-A93

D-B54

記号

A

B

Hs

A

B

Hs

A

B

Hs

オートスイッチ設定値および取付高さ ø63 7.5 30.5 47 11.5 34.5 47 2 25 50.5 ø50 7.5 30.5 40 11.5 34.5 40 2 25 43.5 ø40 11 23.5 34.5 15 27.5 34.5 5.5 18 38

D-A93/M9B

（

W

）

D-B54

オートスイッチストロークエンド検出時の取付位置および取付高さ

M9BW

D-M9B

D-M9BW

D-M9B

D-M9BW

単位：mm オートスイッチ 8 3.5 5.5 10 8 4 6.5 10 チューブ内径

D-A93

D-M9B

D-M9BW

D-B54

40 50 9 4 7 11 63

動作範囲

※応差を含めた目安であり、保証するものではありません。（ばらつき±30％程度） 周囲の環境により大きく変化する場合があります。 オートスイッチ 注） qBMA2-040 wBJ3-1 注） qBMA2-050 wBJ3-1 注） qBMA2-063 wBJ3-1 BA-04 BA-05 オートスイッチ取付金具品番

D-A93

D-M9B

D-M9BW

D-B54

オートスイッチ取付金具Ass'y／部品品番

40 50 BA-06 63 注）2種類のオートスイッチ取付金具が必要です。 33 12 A 8.5 22 B A B

取付可能オートスイッチ：バンド取付／標準形オートスイッチ／

オートスイッチ単体の仕様はP.1719∼1827を参照ください。 適用シリンダ シリーズ 適用負荷 リード線長さ（m） リレー、 PLC ― 種類 配線 負荷電圧 （出力） ● ● 3（L） ― ― 1（M） ● ●

A93

B54

100V 100V 200V 0.5（無記号） オートスイッチ型式 バンド取付 DC AC 12V 24V 2線 表示灯 有 リード線 取出し グロメット 有接点 オートスイッチ

CKG1

シリーズ 注1）リード線長さ記号 0.5m………無記号 M9BW 1m……… M M9BWM 3m……… L M9BWL 5m……… Z M9BWZ 注2）○印のオートスイッチは受注生産となります。 注3）PLC：Programmable Logic Controllerの略

● ● ― ● 5（Z） ○ ○ ― ● ● ●

M9B

M9BW

― 5V 12V 24V 2線 有 グロメット 無接点 オートスイッチ

1331

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

≒41.5 ≒38 45° 45° max 26.5 41.2 26 12＋0.5 ＋0.2 スピコンバルブ クッションバルブ 12 12 4 32 20 34＋ストローク 70＋ストローク 55 137＋ストローク 5 6 12 9.5 25 ø 28 R12 ø 12 4 4 28 20 ø 40 26 5 二面幅36 M10×1.25 3×Rc1/8 3×Rc1/8 ＋0.022 穴：ø10H8 0 −0.040 軸：ø10d9−0.076

外形寸法図

CKGA32 Series

／耐強磁界オートスイッチ

D-P4DW

□□型付（バンド取付形）

2

CK G A 32

100 Y

標準磁石内蔵形

耐強磁界オートスイッチ付

_仕様

12mm CKGA32シリーズ クレビス幅 注）クレビスピン、割りピン、平座金 標準付属 空気 1.5MPa 1.0MPa 0.05MPa −10℃∼＋60℃ 50∼500mm/s 両側エアクッション付 無給油 2山クレビス 使用流体 保証耐圧力 最高使用圧力 最低使用圧力 周囲温度および使用流体温度 使用ピストン速度 クッション 給油 ストローク長さの許容差 取付支持形式注） ＋1.0 0

標準磁石内蔵

クレビス幅：12mm

チューブ内径：32mm

シリンダストローク（mm）

50, 75, 100, 125, 150 適用オートスイッチ型式 D-P4DWSC D-P4DWSE D-P4DWL D-P4DWZ オートスイッチ取付金具品番 BA8-032 ※CKGA32シリーズの詳細につきましては、当社にご確認ください。 2山ナックルジョイント 1山ナックルジョイント 金具なし 1山ナックルジョイント（タップなし） 2山ナックルジョイント（タップなし） 無記号 I Y

先端金具

注）Yにはナックルピン、割りピン、平座金標準付属 24 13 C7 スプリングピン圧入 ø3×22L 穴:ø10 ＋0.022 H8 0 軸:ø10 −0.040 d9−0.076 18 36 48 24 12 −0.1 −0.3 13 24 ø3×22L スプリングピン圧入 ø10 ＋0.022 H8 0 C7 30 48 36 26 12 41.2 ＋0.5 ＋0.2

標準磁石内蔵形クランプシリンダ／CKGA32シリーズは、オートスイッチ取付金具とオートスイッチを別手配することで、耐強磁界オ

ートスイッチD-P4DW□□型スイッチのバンド取付が可能です。

1332

A

CKGA80, 100/CKPA80, 100 Series

／耐強磁界オートスイッチ付（ロッド取付形）

3

P4DWSC

CK G A 80

Y

標準磁石内蔵形

耐強磁界オートスイッチ付

仕様

28mm CKGA/CKPAシリーズ クレビス幅 注）クレビスピン、割りピン、平座金 標準付属 空気 1.5MPa 1.0MPa 0.05MPa −10℃∼＋60℃ 50∼500mm/s 両側エアクッション付 両側付 無給油 2山クレビス 使用流体 保証耐圧力 最高使用圧力 最低使用圧力 周囲温度および使用流体温度 使用ピストン速度 クッション スピードコントローラ 給油 ストローク長さの許容差 取付支持形式注） ＋1.0 0

標準（強力）磁石内蔵シリンダの品番

1）標準（強力）磁石内蔵でオートスイッチおよびスイッチ取付ロッドなし の場合 オートスイッチの種類の表示記号は下記のように「無記号」となります。 CKGAの場合 （例）CKGA80-50Y CKPAの場合 （例）CKPA80-50Y 2）標準（強力）磁石内蔵でオートスイッチなし、スイッチ取付ロッド付の 場合 オートスイッチの種類の表示記号は下記のように記号「P」となります。 CKGAの場合 （例）CKGA80-50Y-P CKPAの場合 （例）CKPA80-50Y-P

標準磁石内蔵

強力磁石内蔵

クレビス幅：28mm

100

P79WSE

CK P A 80

Y

2ヶ付 1ヶ付 無記号 S

オートスイッチ追記号

強力磁石内蔵形

耐強磁界オートスイッチ付

100

80mm 100mm 80 100

チューブ内径

50, 75, 100, 125, 150 50, 75, 100, 125, 150 80 100

シリンダストローク（mm）

注）Yにはナックルピン、割りピン、平座金標準付属 金具なし 2山ナックルジョイント（タップ付） 無記号 Y

先端金具

無記号 P P4DWSC P4DWSE P4DWL P4DWZ P79WSE P74L P74Z オートスイッチなし（磁石内蔵） スイッチ取付ロッドなし オートスイッチなし（磁石内蔵） スイッチ取付ロッド付 D-P4DWSC D-P4DWSE D-P4DWL D-P4DWZ D-P79WSE D-P74L D-P74Z CKGAシリーズ CKPAシリーズ

オートスイッチの種類

適用オートスイッチ型式 D-P4DWSC D-P4DWSE D-P4DWL D-P4DWZ D-P79WSE D-P74L D-P74Z オートスイッチ取付金具品番 80 100 BAP2-063 BAP1-063

オートスイッチ取付金具Ass'y／部品品番

1333

クランプシリンダ

CK

□

1

Series

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

CKGA80, 100/CKPA80, 100 Series

／耐強磁界オートスイッチ付（ロッド取付形）

3

外形寸法図

CKGA80

標準磁石内蔵形／耐強磁界オートスイッチ付（

D-P4DWS

型）

CKPA80

強力磁石内蔵形／耐強磁界オートスイッチ付（

D-P79WSE

型）

二山ナックルジョイント

軸：ø18 穴：ø18＋0.027 0 −0.050 −0.093 28 ＋0.5 ＋0.1 17 24 34 47 75 55 2×M6ネジ深サ6 21 71 90 ø 36 33 34 2×M6ネジ深サ6 ø3×38L スプリングピン圧入 17 頭部六角穴対辺3 スピコンバルブ ≒64.5 45° 55 75 ø62 ø44 45° クッションバルブ 頭部六角穴対辺3 ネジ深サ15 4×M6 28＋0.5 ＋0.1 頭部六角穴対辺3 スピコンバルブ ≒64.5 45° 55 75 ø62 ø44 45° クッションバルブ 頭部六角穴対辺3 ネジ深サ15 4×M6 28＋0.5 ＋0.1 11 11 ø46 軸：ø18 穴：ø18 27 ø 25 110 258＋ストローク 30 60 50 R20 ø 95 129＋ストローク 15 10 35 54＋ストローク 10 40 60 SMC 二面幅85 二面幅22 ＋0.027 0 −0.050 −0.093 SMC M20×1.5 3×Rc3/8 _3×Rc3/8 ø46 27 ø 25 11 110 258＋ストローク 11 30 60 50 R20 ø 95 129＋ストローク 15 10 35 54＋ストローク 10 40 60 二面幅85 二面幅22 M20×1.5 3×Rc3/8 3×Rc3/8 軸：ø18 穴：ø18＋0.027 0 −0.050 −0.093 max.58 max.58 max.58 max.58

1334

※CKGA□/CKPA□シリーズの詳細につきましては、当社にご確認ください。 28＋0.5＋0.1 ≒72.5 85 61 max.65 max.65 45° 45° ネジ深サ12 4×M6 スピコンニードル クッションバルブ 頭部六角穴対辺4 頭部六角穴対辺4

二山ナックルジョイント

4×M6 ネジ深サ12 スピコンニードル 頭部六角穴対辺4 45° 45° ≒72.5 max.65 クッションバルブ 頭部六角穴対辺4 max.65 61 85 28＋0.5 ＋0.1 85 61 90 70 25 24 48 ø 38 37 32 17 スプリングピン圧入 ø5×40L 2×M6ネジ深サ6 28 ＋0.5 ＋0.1 軸：ø18 穴：ø18＋0.027 0 −0.050 −0.093

CKGA100

標準磁石内蔵形／耐強磁界オートスイッチ付（

D-P4DWS

型）

CKPA100

強力磁石内蔵形／耐強磁界オートスイッチ付（

D-P79WSE

型）

10 13 軸：ø18−0.050 −0.093 10 ø52 R24 259＋ストローク ø 112 50 ø 30 129＋ストローク 56＋ストローク SMC SMC 二面幅100 3×Rc3/8 二面幅24 M24×1.5 3×Rc3/8 30 63 43 10 27 34 14 110 穴：ø18＋0.027 0 56 10 軸：ø18 −0.050 −0.093 穴：ø18＋0.0270 二面幅24 13 ø52 R24 259＋ストローク 110 ø 112 50 ø 30 129＋ストローク 27 30 56 43 10 63 56＋ストローク 34 14 10 二面幅100 3×Rc3/8 M24×1.5 3×Rc3/8 ø44 ø44

1335

クランプシリンダ

CK

□

1

Series

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

クッション仕様以外の各仕様および、外形寸法は標準品と同一です。 各仕様・外形寸法はCKG1/CKP1シリーズP.1319∼1322、CK1シリーズP.1323∼1326参照ください。

CK

□

1

□

40, 50, 63 Series

／両側クッション付

両側クッション付（クランプ・アンクランプ側クッション付）クランプシリンダ。

4

注意

X1515

CK1

標準型式表示方法を表示

X1515

標準型式表示方法を表示

X1515

標準型式表示方法を表示

CKG1

標準磁石内蔵形

耐強磁界オートスイッチ付

CKP1

強力磁石内蔵形

耐強磁界オートスイッチ付

基本形

両側クッション付

-X1515

表示記号

標準形CK1/CKG1/CKP1 Seriesのチューブ内径40, 50, 63には、アンクランプ側（ヘッド側）のみエアクッションが内蔵されています。

両側にエアクッションが必要な場合は、オーダーメイド-X1515にて手配願います。

1336

クッションの調整

CK1シリーズはヘッド側にエアクッションが内蔵されております。このクッションは出荷の際にクッションが適当に効く

ように調整しておりますが、使用に際しましては、作動速度・負荷の大きさに応じて、チューブカバーに装着されている

クッションバルブを再調整してください。

クッションバルブは時計方向に回すと絞りが小さくなりクッションの効き具合が強くなります。

なお、クッションバルブは360°

回転してしまいますが、下図に示す位置が全開状態となります。

調整範囲は全開状態より約225°

となり、225°

から360°

の範囲は全閉状態となります。

スピードコントローラの調整

CK1シリーズはスピードコントローラ（排気絞り機構）がロッド側・ヘッド側に内蔵されています。このスピードコントロ

ーラは出荷の際に速度制御が適当に効くように調整しておりますが、使用に際しましては、作動速度・負荷の大きさに応

じて各カバーに装着されているスピードコントローラバルブ（ロッドカバーにSの刻印）を再調整してください。

スピコンバルブは、最大開度から左右どちらの回転方向に回しても、速度が遅くなります。

なお、スピコンバルブは、左右何回転でも回転できるようになっています。ただし、調整範囲は最大開度より、180°

で

最小開度になります。

s I I c ロッド側スピコンバルブ 調整範囲：180° 最大開度 最大開度 左側ポート 最大開度 左側ポート 最大開度 最小開度 最小開度 刻印 ヘッド側スピコンバルブ 調整範囲：180° 刻印 ヘッド側クッションバルブ 「S」の刻印 「C」の刻印 調整範囲：225° 全閉状態 （無調整領域） 全開状態 全閉状態 刻印

ご使用の前に必ずお読みください。

安全上のご注意については前付42、43、アクチュエータ／共通注意事項、オートスイッチ／

共通注意事項についてはP.3∼11をご確認ください。

CK

□

1

Series

／製品個別注意事項q

クッション・スピードコントローラの調整

q

スピコンバルブ・クッションバルブ固定用止め輪を外さないでください。また、再装着して使用しないでください。

止め輪がありませんと、エア圧力によりバルブが飛出し危険です。

再装着の場合は、正しい固定力が得られない可能性があるため、危険ですので行わないでください。

危険

注1）図はロッドカバー正面より見て上側および右側のポートに配管した場合の最大 開度を表す。 注2）左側ポートに配管した場合の最大開度位置は同位相振った位置になります。 ロッドカバー 最大開度位置 『I』刻印 チューブカバー 最大開度位置 『I』刻印 θ θ θ θ

1337

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

B

配管ポート位置の変更

配管ポートは、3方向からの接続が可能です。配管ポート

位置の変更を行う場合は以下の点に注意してください。

q

配管ポートの位置変更を行う場合、部材を外したまま

にしないでください。

一部材でも外したまま使用されると、作動不適合が発生し、

危険です

。

w

配管ポート位置を変更する場合は、エア漏れを防止す

るためシールテープを巻きなおして、変更位置に取付

けてください。

警告

スイッチ取付ロッド位置の変更

スイッチ取付ロッド位置は、3方向からの取付が可能です。

スイッチ取付ロッド位置の変更を行う場合は以下の点に

注意してください。

q

_{ストローク方向の一直線上に並んだ部材を変更位置に}

全て取付けてください。

一部材でも外したまま使用されると、スイッチの検出不良な

どの不適合が発生します。

（スイッチ取付ロッド、スイッチ取

付スペーサ、六角穴付ボタンボルト）

w

スイッチ取付ロッドの位置変更を行った後は、必ず周

辺機器との干渉が無いことを確認してから使用してく

ださい。

警告

配管ポート、スイッチ取付ロッドの位置変更

オートスイッチ取付金具Ass'y／部品品番

適用シリンダ シリーズ CKG1 シリーズ 適用オート スイッチ オートスイッチ取付金具品番 63 50 40 BK1T-040 D-P4DWSC D-P4DWSE D-P4DWL/Z CKP1 シリーズ BAP1T-040 D-P79WSE D-P74L/Z BMB9-050S D-P3DWSC D-P3DWSE D-P3DW/L/Z

スイッチ取付ロッドAss'y／部品品番

CKP40-R050 CKP40-R075 CKP40-R100 CKP40-R125 CKP40-R150 CKG40-R050 CKG40-R075 CKG40-R100 CKG40-R125 CKG40-R150 適用クランプシリンダ 適用シリーズ 部品品番 CKP1□40-50 CKP1□40-75 CKP1□40-100 CKP1□40-125 CKP1□40-150 CKG1□40-150 CKG1□50-150/CKP1□50-150 CKG1□63-150/CKP1□63-150 CKG1□40-50 CKG1□50-50/CKP1□50-50 CKG1□63-50/CKP1□63-50 CKG1□40-75 CKG1□50-75/CKP1□50-75 CKG1□63-75/CKP1□63-75 CKG1□40-100 CKG1□50-100/CKP1□50-100 CKG1□63-100/CKP1□63-100 CKG1□40-125 CKG1□50-125/CKP1□50-125 CKG1□63-125/CKP1□63-125 CKP140 シリーズ 専用 CKG140/50/ 63シリーズ CKP150/63 シリーズ 共通 スイッチ取付ロッド 取付位置変更後 スイッチ取付ロッド 取付位置変更後 スイッチ取付ロッド 標準取付位置 標準配管ポート位置 配管ポート （プラグ栓） 配管ポート （プラグ栓） 配管ポート （プラグ栓） 配管ポート （プラグ栓） 配管ポート （プラグ栓） 配管ポート （プラグ栓） 標準配管ポート位置 標準配管ポート位置 スイッチ 取付ロッ ドAss'y スイッチ取付ロッド 取付タップ（3箇所） スイッチ取付ロッド 取付タップ（3箇所） プラグ栓 （Rc1/4締付トルク： 15.8∼20.1N・m） カラー 六角穴付ボタンボルト （M4締付トルク：1.0∼1.2N・m） プラグ栓 スイッチ取付ロッド 六角穴付ボルト （M4締付トルク：1.0∼1.2N・m） 六角穴付ボルト （M3締付トルク： 0.5∼0.7N・m） オートスイッチ オートスイッチ 取付金具 オートスイッチ取付金具Ass'y （オートスイッチに付属） 六角穴付ボルト （M2.5×9.5L 締付トルク： 0.2∼0.3N・m） オートスイッチ取付金具 BMB9-050S オートスイッチ 六角穴付ボルト とがり先 （M4締付トルク： 1∼1.2N・m） スイッチ取付ロッド

1338

ご使用の前に必ずお読みください。

安全上のご注意については前付42、43、アクチュエータ／共通注意事項、オートスイッチ／

共通注意事項についてはP.3∼11をご確認ください。

CK

□

1

Series

／製品個別注意事項e

取扱い上のご注意

耐強磁界オートスイッチD-P79WSE型／D-P74□型は、

強力磁石内蔵形シリンダ専用のため一般のオートスイッ

チやシリンダとの互換性はありません。強力磁石内蔵形

シリンダには、下図のような銘板にて表示してあります。

取付

q

耐強磁界オートスイッチの取付可能最小ストロークは、

50mmです。

w

_{耐強磁界オートスイッチの性能を十分に発揮するために、}

下記の注意事項を厳守してください。

1）シリンダピストンの移動中に強磁界を発生させないでくだ

さい。

2）シリンダ周辺に溶接ケーブルや溶接ガン電極など近づく場

合、P.1340の安全距離グラフの使用可能域の範囲になる

ようオートスイッチ位置を変更するか、溶接ケーブルを離

してください。

3）溶接ケーブルがシリンダの周囲を囲むような場所には使用

できません。

4）溶接ケーブルおよび溶接ガン電極等（二次電流が通電される

物）が複数オートスイッチに近づく場合は当社にご確認く

ださい。

e

スパッタが直接リード線にあたる環境で使用される場

合には、リード線に保護チューブを被せてください。

保護チューブは内径ø8以上で耐熱性、柔軟性にすぐれ

たものを使用ください。

r

取扱いの際、物を落したり、打こんや過大な衝撃力が

加わらないようにご注意ください。

t

耐強磁界オートスイッチ付シリンダを2本以上平行に近

づけてのご使用の場合には、更にオートスイッチと他

のシリンダチューブの間隔を30mm以上離してください。

y

リード線に繰り返し曲げ応力および引張力が掛かるよ

うな配線は避けてください。

u

水、およびクーラント液等が常時ふりかかるような場

所でのご使用の際には当社にご確認ください。

i

_{耐強磁界オートスイッチD-P79WSE型の取付方向にご}

注意ください。

軟質樹脂モールド面を必ず、オートスイッチ取付金具

側に向けて取付してください。

（取付実施例はP.1329、軟質樹脂モールド面については、

P.1804を参照願います。）

配線／電流・電圧

q

オートスイッチは必ず負荷を接続してから、電源に接

続してください。

w

直列接続の場合

下図のようにオートスイッチを直列接続した時に発光ダイオー

ドの内部抵抗による電圧降下が大きくなりますのでご注意く

ださい。

耐強磁界用磁石内蔵シリンダ

（オートスイッチD-P7型専用）

負荷

1339

個別

-X

□

D-

□

-X

□

MK

CK

□

1

CLK2

CKQ

CLKQ

オートスイッチ側面からの安全距離

オートスイッチ上面からの安全距離

0 5000 10000 15000 20000 10 20 30 40 50 溶接電流（Ａ） 安全距離 （mm） l1 危険域 使用可能域 0 5000 10000 15000 20000 10 20 30 40 50 溶接電流（Ａ） 安全距離 （mm） l2 使用可能域 0 5000 10000 15000 20000 10 20 30 40 50 溶接電流（Ａ） 安全距離 （mm） l2 危険域 使用可能域 0 5000 10000 15000 20000 10 20 30 40 50 溶接電流（Ａ） 安全距離 （mm） l1 危険域 使用可能域 l1 l2 l1 l1 l1 l2 l2 l2

資料／耐強磁界有接点オートスイッチ（D-P79WSE型, D-P74□型）安全距離

1340
