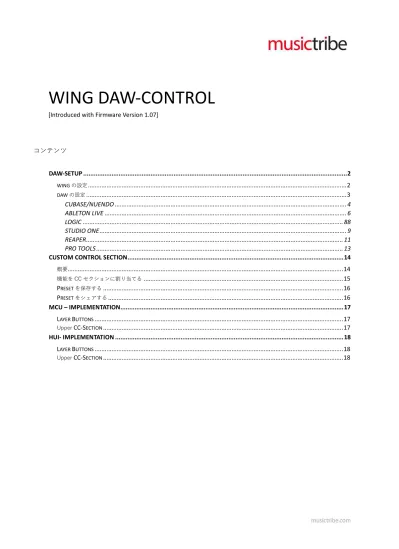

WING DAW-CONTROL
[Introduced with Firmware Version 1.07]
コンテンツ
DAW-SETUP ... 2
WING の設定... 2
DAW の設定... 3
CUBASE/NUENDO ... 4
ABLETON LIVE ... 6
LOGIC ... 88
STUDIO ONE ... 9
REAPER ... 11
PRO TOOLS ... 13
CUSTOM CONTROL SECTION ... 14
概要
... 14
機能を CC セクションに割り当てる... 15
P
RESET を保存する... 16
P
RESET をシェアする... 16
MCU – IMPLEMENTATION ... 17
L
AYERB
UTTONS... 17
UpperCC-S
ECTION... 17
HUI- IMPLEMENTATION ... 18
L
AYERB
UTTONS... 18
UpperCC-S
ECTION... 18
DAW-Setup
WING は広く普及している Mackie MCU および Mackie HUI Protocol を使用しています。 これらのプロトコルは、さまざまな DAW でサポートされているため、即座にサポートできます。
ですが、実装されるものは事前定義された送信プロトコルに依存しており、可能性の範囲は限られています。 DAW REMOTE の場合、ハードウェア側とソフトウェア側の両方で設定する必要があります。
WING の設定
DAW-Setup に入るには、SETUP＞DAW に移動します。 画面の左側から、コンソールのすべての DAW Settings にアクセスできま す。 DAW-Control に使用するサーフェスコンポーネントを構成するために、リモートセットアップにはさまざまなモードが用意さ れています。
DAW ENABLE
ON に設定すると、DAW 機能がアクティブになり、表面の DAW ボタンが有効になります。CONNECTION
DIN と USB の接続を切り替えます。(複数のデバイスには USB を使用してください)EMULATION
Mackie HUI と Mackie MCU から使用するプロトコルを選択しますUSE UPPER CC
FOR DAW
ON に設定した場合-DAW コントロールの上部カスタムコントロールセクションを使用できます。
（OFF の時、Upper CC セクションは DAW モードから切り離されたコントロールを提供します）
CONFIGURATION
DAW コントロールに使用するセクションをドロップダウンリストから選択します。設定したら、カスタムセクションの下部にある DAW ボタンで DAW コントロールをアクティブにします。 リモート設定に応じて、 CC-および Fader-Section が DAW-Mode に変更されます。
DAW の設定
WING は、標準の DIN または USB 接続を使用して DAW に接続できます。 USB 接続時は、一度に 4 つの MIDI 接続を提供します。 WING の全面を DAW コントロールに使用するには、USB 接続を使用してください。 コンピューターに接続すると、WING は 4 つ の仮想ハードウェアデバイスをエミュレートします。 これらのエミュレーションは、以下のように Midi ポートに対応しています。
Port: MIDI DAW 1 (macOS: WING 1) – Masterunit (Mackie MCU/HUI)
Port: MIDI DAW 2 (macOS: WING 2) – Extender 1 (MCU/HUI-Extender)
Port: MIDI DAW 3 (macOS: WING 3) – Extender 2 (MCU/HUI-Extender)
Port:
MIDI Control
(macOS:
WING 4) – General Midi-Connection
正しいチャンネルの順序を確保するには、DAW 側の設定が正しいことを確認してください。 DAW に応じて、コントローラーの配置 を上から下、左から右、またはその逆に行うことができます。 配置については以下の DAW のセットアップを参照してください。
CUBASE/NUENDO
*
Music Tribe は Cubase / Nuendo での使用に Mackie MCU を推奨しています1.
Studio から Studio Setup に移動します2.
Remote Devices を選び、デバイスの追加(+)を押します3.
ドロップダウンリストから Mackie Control を選択します4.
完全なサーフェスを使用する場合は、合計 3 つのデバイスをセットアップします重要：Cubase は、右から左に設定されるデバイスを上から下にリストしています。 これを念頭に置いて、ポートの割り当て は次のようにする必要があります。
Mackie Control 1: WING Port 3 (In/Out)
Mackie Control 2: WING Port 2 (In/Out)
Mackie Control 3: WING Port 1 (In/Out)
5.
他の MIDI メッセージとの干渉を防ぐには、以下の WING PORT 1-3 の「ALL MIDI」チェックボックスをオフにしますMIDI Port Setup
ABLETON LIVE
*
Music Tribe は Abletone Live での使用に Mackie MCU を推奨しています1.
Preferences から Link Midi に移動します2.
Mackie Control を選び、最初のデバイスを選択します3.
WING (Port 1)を input と output にアサインします4.
完全なサーフェスを使用する場合は、 Mackie ControlXT を選び、2 番目と 3 番目のデバイスを選択します6.
それぞれの input と output の MIDI トランスミッションスイッチの Track と Remote を ON にします。LOGIC
*
Music Tribe は LOGIC での使用に Mackie MCU を推奨しています1.
Preferences から Control Surfaces ＞ Setup…へ移動します2.
New から Install へ行きます3.
Mackie Designs I MCU Pro I Logic Control をリストから選択します4.
1 台目のデバイスを作成したら WING Port 1 を Input Port と Output Port にアサインします5.
Mackie Designs I Mackie Control Extender Pro I Logic Control をリストから選択します6.
2 つのデバイスを作成したら WING Port 2 & 3 をそれぞれ Input Port と Output Port にアサインします7.
以下のスクリーンショットの様にデバイスを設定します。STUDIO ONE
*
Music Tribe は Studio One での使用に Mackie MCU を推奨しています1.
Options から External Device に移動します2.
Add… を選択し、リストから Mackie | Control を選択します3.
下の Receive from と Send To からそれぞれ WING MIDI DAW 1 を選択します4.
Add… を選択し、リストから Mackie | Control Extencer を選択します5.
2 つのデバイスを作成し、 下の Receive from と Send To からそれぞれ WING MIDI DAW 2 & 3 を選択します6.
Placement…を選択し、以下の画像のようにデバイスを Group1 にドラッグしますREAPER
*
Music Tribe は Reaper での使用に Mackie MCU を推奨しています1.
Options から Control/OSC/web に移動します2.
Add を押し Mackie Control Universal を選択します3.
下部の MIDI input と MIDI output で WING MIDI DAW 1 を選びます4.
Add を押し Mackie Control Extender を選択します5.
下部の MIDI input と MIDI output で WING MIDI DAW 2 を選び、Surface offset (tracks)を 8 に設定します6.
Add を押し Mackie Control Extender を選択します7.
下部の MIDI input と MIDI output で WING MIDI DAW 3 を選び、Surface offset (tracks)を 16 に設定します8.
Options から Audio/MIDI Devices に移動しますPRO TOOLS
*
Music TribeはProToolsでの使用にMackie HUIを推奨しています 1. SetupからPeripheralsに移動します2.
MIDI Controllersタブを選択します3.
#1でHUIを選択し、Recieve FromとSend To にWING (port 1)をアサインし、 #Ch’sを8に設定します4.
完全なサーフェスを使用する場合は、#2 と #3 を2台目と3台目のデバイスとして設定しますCustom Control Section
SETUP から DAW へ進んだページには、カスタムコントロールセクションの上部を含むことが出来るスイッチがあります。 上部の CC セクションの使用法はプロトコル固有（MCU / HUI）であるため、詳細な説明はそれぞれの章に記載されています。
Overview
DAW-Button を使用して、DAW-Control をアクティブにします。 DAW によっては、ジョグホイールと矢印キーをナビゲーションと ズーム機能に使用できます。 DAW モードでは、「2-TRACK TRANP」、「MULTI TRANSP」、「MUTE GROUPS」、「SHOW
CONTROL」というラベルの付いたボタンは、4 つの専用 DAW CC レイヤーに対応しています。 すべての DAW レイヤーには機能を自由に割り当てることができますが、クイックスタートにはプリセットの 1 つを使用することを お勧めします。
Layer - Buttons for CC -
Layers in DAW - Mode
Open s creen to assign f unctionality
to the C C - Layers in DAW - Mode
Activate DAW -
機能を CC セクションに割り当てる
4 つの DAW レイヤーのいずれかに機能を割り当てると、一般的なカスタムコントロールセクションと同じように機能します。 下部の VIEW ボタンを使用して、CC 設定画面に入ります。 機能リストで DAW ボタンまたは DAW VPOTS を選択し、任意のコント ロールに MCU コマンドを追加できます。
重要：
リストされている MCU コマンドは、元の Mackie MCU ハードウェアユニットの標準的な割り当てです。 MCU コマンドの名前と それぞれの DAW の機能は必ずしも一致しません。 それぞれの DAW の独自のプリセットを作成するには、使用している DAW でさ まざまな MCU コマンドの機能を検索することをお勧めします。 クイックスタートについては、付録の Translation table をご覧 ください。 このドキュメントでは、MCU コマンドをさまざまな DAW の機能と比較できます。 *このリストは、それぞれの DAW メーカーと協力して作成されたものではありません （正確性または完全性の保証はありません）
元のハードウェアのカジュアルサーフェスボタンのほかに、元々チャンネルに関連付けられていたボタンを CC-Section に割り当て ることもできます。 これらの機能は[ ]で示されています。 この機能をアクティブにするには、CCButton とチャンネル内のボタン を同時に押す必要があります。
Name
Type
Protocol
Function
Fadertouch [MUTE]
LATCH MCU + HUI
1.CC を有効にする2.チャンネルの MUTE を押してフェーダータッチを有効にします（X32 の ように）
V-POT CTRL [SEL/SOLO] LATCH MCU + HUI
1.CC を有効にする2. SELECT を押したままジョグホイールを使用して仮想エンコーダーを回 転させます
V-POT CTRL [SEL/SOLO] LATCH MCU + HUI
1.CC を有効にする2. SOLO を押して仮想エンコーダーをプッシュします
RECRDY CTRL [SEL]
PUSH
MCU + HUI
CC を押しながら SELECT を押すと、チャンネルの RECORD がアクティ ブになりますAUTO [SEL]
PUSH
HUI (only)
CC を押しながら SELECT を押して、チャネルの AUTO *を押します。V-SEL [SEL]
PUSH
HUI (only)
CC を押しながら SELECT を押して、チャネルの V-SEL *を押すINS [SEL]
PUSH
HUI (only)
CC を押しながら SELECT を押して、チャンネルの INS *を押す*オリジナルの Mackie HUI ハードウェアのボタン
明示的な DAW 機能に加えて、コンソール機能も DAW レイヤーに保存できます。 選択したプロトコルに応じて、割り当てページで
Preset を保存する
サーフェスが必要に応じて調整されたらすぐに、プリセットを保存できます。 DAW レイヤーは CC セクションの一部であり、対応 するリコール範囲を提供するスナップショット内に保存できます。 これを行うには、ライブラリに移動してスナップショットを保 存します。 スナップショットを CC セクションのパラメーターに制限するには、再呼び出しスコープで CUSTOM のみを選択します
***
Preset をシェアする セットアップページで提供されるプリセットは、さまざまな DAW の出発点となることを目的としています。 私たちは喜んでこれ を改善したいと思っており、すべての顧客が私たちのコミュニティでアイデアやプリセットを交換することを奨励したいと思いま す こちらのリンクをご参照ください
:
musictribe.com
MCU – Implementation
MCU の実装は最大 24 のフェーダーをサポートし、レイヤーボタンと CC セクションの上部からアクセスできる追加機能の点で他の プロトコルとは異なります。
Layer Buttons
レイヤーボタンは、元の Mackie MCU ハードウェアの仮想ボタンに割り当てられています。
LEFT
MID
RIGHT
VIEW
≈ NAME/VALUE*
VIEW
≈ NAME/VALUE*
VIEW
≈ NAME/VALUE*
CH1-12
≈ TRACK*
SOF FLIP
≈ FLIP*
MAIN/MATRIX
≈ TRACK*
CH13-24
≈ PAN*
DCA
≈ PAN*
DCA
≈ PAN*
CH25-40
≈ SEND*
MAIN/MATRIX
≈ SEND*
CH1-40
≈ SEND*
AUX/FX
≈ EQ*
AUX/FX
≈ EQ*
AUX/FX
≈ EQ*
BUS/MASTER
≈ PLUGIN*
BUS/MASTER
≈ PLUGIN *
BUS/MASTER
≈ PLUGIN *
USER1/USER2
[
8 バンク毎にフェーダーを移動]
USER1/USER2
[
8 バンク毎にフェーダーを移動]
USER1/USER2
[
8 バンク毎にフェーダーを移動]
<4 / 4>
[
単一チャンネル毎にフェーダーを移動]
<4 / 4>
[
単一チャンネル毎にフェーダーを移動]
<4 / 4>
[
単一チャンネル毎にフェーダーを移動]
*
オリジナル Mackie MCU ハードウェアのボタンUpper CC-Section
MCU プロトコルを使用する場合、CC セクションの上部には 2 つのモードがあります。 下部で USER-Layers を選択すると、完全にカスタマイズできます。 DAW レイヤーの 1 つが選択されている場合、割り当 ては 4 のブロックのプッシュエンコーダー機能で事前されます。ディスプレイには対応する 4 チャ ンネルの情報が表示されています
エンコーダは、元のハードウェアのプッシュエンコー ダとして、下のボタンと組み合わせて使用されます 上部ボタン=プッシュ機能
下のボタンは対応するチャンネルの REC ボタンと して機能します
このセクションは、仮想ハードウェアコントロー ラーの 4 つのチャンネルを表しています。 チャネルをナビゲートするには 2 つの方法があり ます。 1.チャンネルを選択すると、セクションが対応す る 4CH グループにジャンプします 2.UP および DOWN ボタンを使用して 4 のクロ ックでチャンネルを移動します
HUI- Implementation
HUI の実装は最大 24 のフェーダーをサポートし、レイヤーボタンと CC セクションの上部からアクセスできる追加機能の点で他の プロトコルとは異なります。
Layer Buttons
レイヤーボタンは、元の Mackie HUI ハードウェアの仮想ボタンに割り当てられています。
LEFT
MID
RIGHT
VIEW
≈ PAN*
VIEW
≈ PAN*
VIEW
≈ PAN*
CH1-12
≈ SEND A*
SOF FLIP
≈ SEND A*
MAIN/MATRIX
≈ SEND A*
CH13-24
≈ SEND B*
DCA
≈ SEND B*
DCA
≈ SEND B*
CH25-40
≈ SEND C*
MAIN/MATRIX
≈ SEND C*
CH1-40
≈ SEND C*
AUX/FX
≈ SEND D*
AUX/FX
≈ SEND D*
AUX/FX
≈ SEND D*
BUS/MASTER
≈ SEND E*
BUS/MASTER
≈ SEND E*
BUS/MASTER
≈ SEND E*
USER1/USER2
[
24 チャンネル毎にフェーダーを移動]
USER1/USER2
[
24 チャンネル毎に フェーダーを移動]
USER1/USER2
[
24 チャンネル毎にフェーダーを移動]
<4 / 4>
[
単一チャンネル毎にフェーダーを移動]
<4 / 4>
[
単一チャンネル毎にフェーダーを移動]
<4 / 4>
[
単一チャンネル毎にフェーダーを移動]
*
オリジナルの Mackie HUI ハードウェアのボタンUpper CC-Section
上部セクションにあらかじめ割り当てられたプッシュエンコーダー機能（MCU を参照）に加えて、Mackie HUI には、DAWLayers の 1 つを使用しているときに上部の VIEW ボタンを押すことでアクティブにできる追加のエンコーダセクションがあります。
