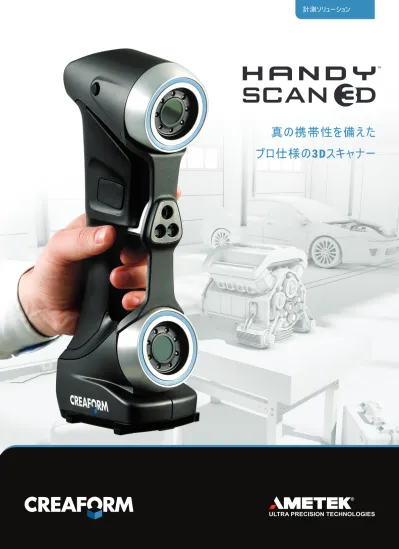

真の携帯性を備えた
プロ仕様の
3Dスキャナー
HandySCAN 3D
TMハンディタイプスキャナーは、製品開発やエンジニアリングの
専門家のニーズを満たすために、最も効率的かつ高精度で、物体の三次元計測
データを取得することを目指し、開発製造されています。今までに培ったテクノロジーを核とし、
抜群の使いやすさはそのままに、製品の設計から見直すことで携帯性を向上させ、従来機よりも
高精度かつ高解像度で
3Dスキャニングをより高速に実行できるようになりました。
精度と携帯性の融合。新
HANDYSCAN 3D
スキャナーをご紹介します。
シンプルな
3Dスキャン操作で、
信頼性の高い測定データを迅速に
取得できます。
ラボでも現場でも使用できる、
スキャニングとプロービングが併用できる
高精度のソリューションです。
真の携帯性を備えたプロ仕様の
3Dスキャナーで、高精度の計測を
実現します。
CREAFORM 3D スキャナー
高精度・ 携帯性・シンプル
HANDYSCAN 3Dスキャナー : 製品ライフサイクル管理（PLM: PRODUCT
LIFECYCLE MANAGEMENT）の全ステージでご利用いただけるスキャナー
要件および仕様
コンセプト設計
コンセプトプロトタイピング
– 競合製品の分析 – 製造ラインやその周辺の測定 – アフターマーケットやカスタム用に既存の製 品の計測 – 競合製品の分析 – 製造ラインやその周辺の測定 – アフターマーケットやカスタム用に既存の製 品の計測 – プロトタイプの修正をCADファイルに統合 – 形状研究、コンセプト実証プロトタイプ – エルゴノミクスプロトタイプCAD設計
プロトタイピング
テスト、シミュレーションおよび分析
– CAD用3Dスキャン – リバースエンジニアリング（設計意図の 抽出） – パッケージデザイン – ラピッドプロトタイピング／製造 – プロトタイプの修正をCADファイルに統合 – プロトタイプ検査 – 有限要素解析（FEA） – 干渉分析 – 変形、形状分析工具の設計
組立／生産
品質管理
– 鋳型、金型、冶具およびパターンのリバー スエンジニアリング – CADファイルの更新（施行工具の測定を 反映） – 工具の検証／検査 – 仮想組立 – 工具／ロボットパスプログラミング – 機械加工前の測定対象物の評価 – 初回品検査（FAI） – 対象物とCADの比較検査 – サプライヤー品検査マニュアル作成
メンテナンス、修理、オーバーホール
(
MRO)
交換／リサイクル
– 測定対象物／工具の施行文書 – マーケティングプレゼンテーション、3Dトレー ニングシステム、シリアスゲーム – デジタルアーカイブ – 摩耗および引裂分析 – カスタム修理／修正 – メンテナンス前の測定対象物／工具の 施行文書 – 交換部品／修復部品の開発のリバース エンジニアリング – 複雑な組立、分解／廃棄の計画その他の用途
美術品、文化遺産の保護、修復、デジタルアーカイブ、研究、分析、出版のための3Dスキャン、マルチメディア、エンターテインメント、コンピューターグラフィックス、 特殊効果。コンセプト
デザイン
製造
修繕や修理
自動メッシュ出力：取得完了後すぐに使える ファイルを生成します。 迅速なワークフロー統合：スキャンしたデータ ファイルを、後処理なしでリバースエンジニアリング （RE）やCADソフトウェアにインポートできます。 リアルタイムでの視覚化： スキャン中の取得データと未取得の部分が コンピュータ画面上で直観的に確認できます。 その場でスキャン：場所の移動が容易に でき、社内でも現場でも使用することが できます。 小型で軽量：機内持ち込み手荷物サイ ズのケースに収まり、重さ0.85 kg。スペー スが限られている場所でも使用できます。 短時間でスタートアップ：数分で稼動 可能です。 難しいセットアップが不要： スキャン中であっても、対象物と スキャナーを自由に動かすことが できます。 セルフポジショニング： 光学リフレクターを利用した 三角測量に基づき、対象物と 相対的な位置関係を常に 認識し続けます。 スタンドアロンデバイス： 外部ポジショニングシステムやアーム、三脚 等は必要としません。 市場で最も高速な3Dスキャナー： 従来の弊社機種よりも高速 （当社比25倍） レーザースキャナーの中で最高の計測 データ読込速度：480,000頂点／秒。 多彩な用途： 対象物のサイズ、複雑さ、材質、色を 問わず、3Dスキャンが可能。 ユーザーフレンドリー：使用者の スキャン経験度によらず、直観的に 操作方法をマスターできます。 プロ仕様の測定：最大0.030 mmの 精度、最大0.050 mmの解像度、高い 再現性とトレーサビリティー。
CR
EA
FO
RM
3D
ス
キ
ャン
CREAFORMのすべてのポータブル3Dスキャナーには、革新的な独自の
技術が搭載されています。
TRUaccuracy
TM実際の動作環境で高精度に計測
TRUportability
TM携帯性に優れ、どこででも3Dスキャンが可能
TRUsimplicity
TM極めてシンプルな3Dスキャニングプロセス
VXELEMENTS
TM:
CREAFORMの3Dソフトウェア
プラットフォーム
HandySCAN 3Dスキャナーには、Creaform製の全3Dスキャナーおよび
計測器を強力にサポートする、完全一体型
3Dソフトウェアのプラット
フォームであるVXelementsが付属します。 必要な全ての機能とツールを
統合し、ユーザーフレンドリーでシンプルかつ直観的な作業環境をご提供
しております。スキャンデータをリアルタイムに視覚化することで、シンプルで
快適なスキャンを実現します。
最適化されたスキャンデータファイルが、データ取得ステップの完了時に、
自動的に作成され使用できるようになるため、測定対象物の検査や
製品開発プロセスを大幅に短縮できます。
– ユーザーフレンドリー：VXelementsは直観的な 使用方法を可能とするインターフェイスを採用 し、スキャニングプロセス全体を簡素化し、 必要最小限の操作でスキャンできるように 設計されています。 – サーフェス最適化アルゴリズム：複数のスキャン レイヤーの生成を防ぎ、後処理なしでより正確 なメッシュデータの生成を実現します。 – ダイレクトメッシュ出力：データ取得完了と同時 に、最適化されたメッシュを生成し、様々な 標準的なフォーマットでエクスポートできます。 複雑な点群処理やアルゴリズムは不要です。 – スキャンの解像度は調整可能：スキャン対象 物のサイズ等に関係なく、解像度の設定は、 値を入力するだけです。 解像度は、スキャンの 前後にいつでも変更ができます。 – リアルタイムの視覚化：使用者はスキャンした 三次元のサーフェスデータを確認しながら、 オブジェクトをスキャンできます。 – スキャンデータの処理機能：ホール充填、間引 き、境界フィルターなど。CREAFORM カスタマー
サービス
Creaform 3D測定/計測ソリューションをご 購入いただきますと、CreaCareTMカスタマー サービスプログラムを一年間ご利用いただけ ます。 Creaformは、お客様がCreaform 製品の価値を最大限に引き出すことで、 作業の簡略化と効率化を実現できることを 最重要と考えています。 Creaformは、世界各国のあらゆる地域に 対応できるよう、高度な知識を有した専任の 製品スペシャリストによる多言語での技術 サポートをご提供します。 お客様のさらなる投資を保護し、最先端の 技術を維持するために、種々のパッケージで 提供されるCreaCareメンテナンスプランも ご用意しております。ご購入いただいた製品 に応じて、弊社ソフトウェアの新規リリースを ダウンロードしたり、機器の修理中に代替品 の無償提供を受けたりする事が可能です。CREAFORMの計測
及び3Dエンジニアリング
サービス
Creaformテクノロジーの品質や多様性には ご納得いただいたものの、購入に踏み切れ ないお客様もいるかもしれません。その様な お客様には、Creaformの提供する幅広い 計測及び3Dエンジニアリングサービスをご利 用いただくことも可能です。 Creaformのサービスは、優れた実績と高い 専門性で、世界中で高い評価を受けていま す。 3Dスキャニング、品質管理、リバースエン ジニアリング、FEA／CFDシミュレーション、 製品およびツール開発、トレーニングサービス など、迅速な対応でお客様の要望にお応え します。HANDYSCAN 3D
スキャナーの機能を拡張
MaxSHOT
3D
TM: 光学式座標測定
システム
測定/計測データの精度を高めるために、フォトグラ メトリー（写真測量）機である MaxSHOT 3D光学 式座標測定システムを、HandySCAN 3D スキャナ と併用することができます。 MaxSHOT 3Dでは、 一連の2D写真に基づいて、対象物の高精度の ポジショニングモデルを迅速かつ簡単に生成できる ため、3Dスキャンファイルの精度を大幅に高める ことができます。VXmodel
TM: スキャン～CAD用ソフト
ウェアモジュール
VXmodelは、VXelementsで取得したデータを、 CADや3Dプリンター用ソフトウェアにシームレスに データを渡すためのソフトウェアです。VXmodelは、 3DスキャンからCADまたは積層造形ワークフローへ 最も簡単で高速のパスを実現します。VXremote
TM: リモートアクセスソフトウェア
アプリケーション
VXremoteは、VXelementsに迅速かつ簡単に リモートアクセスを可能にするため、現場での効率が 向上します。快速に起動し、セットアップも簡単で、 ハードウェアやサーバーの設置やメンテナンスも必要 ありません。 VXelementsの全てのデータ取得 機能をいつでもすぐに利用できます（Creaform 動作確認済みのタブレットでのみ利用可能）。付属品
パッケージ内容
– キャリングケース – 校正プレート – カスタムUSBケーブル – 電源コード – 2,000ポジショニングターゲット – 1年間の部品および修理保証オプション
– 動作確認済みノートパソコン – 3Dスキャナー外部バッテリー – VXremote搭載のタブレット – 再使用可能な磁気タイプのポジショニングターゲットクレアフォームジャパン株式会社
222-0033 横浜市港北区新横浜３丁目１８−５ アイズビル6F TEL: (+81) 045-534-3728 | FAX: (+81) 045-534-3729
[email protected] | www.creaform3d.com
指定販売代理店
HandySCAN 3D、HandySCAN 300、HandySCAN 700、Go!SCAN 3D、MetraSCAN 3D、TRUaccuracy、TRUportability、
TRUsimplicity、VXelements、MaxSHOT 3D、VXmodel、VXremote、CreaCareおよびそれぞれのロゴはCreaform Inc.の商標です。©
Creaform inc. 2014. All rights reserved. V1
技術仕様
HandySCAN 300
TMHandySCAN 700
TM 重量 0.85 kg 寸法 122 x 77 x 294 mm 計測速度 205,000頂点／秒 480,000頂点／秒 スキャン範囲 225 x 250 mm 275 x 250 mm 光源 レーザークロス（3本） レーザークロス（7本） + 追加ライン（1本） レーザークラス II（目に安全） 解像度 0.100 mm 0.050 mm 精度 最大0.040 mm 最大0.030 mm 容積精度* 0.020 mm + 0.100 mm/m 0.020 mm + 0.060 mm/m 容積精度（MAXSHOT 3D使用時）* 0.020 mm + 0.025 mm/m スタンドオフ距離 300 mm 被写界深度 250 mm パーツサイズ範囲 （推奨） 0.1～4 m ソフトウェア VXelements 出力形式 .dae、.fbx、.ma、.obj、.ply、.stl、.txt、.wrl、.x3d、.x3dz、.zpr対応ソフトウェア 3D Systems（Geomagic® Solutions）、InnovMetric Software（PolyWorks）、Dassault Systèmes（CATIA V5およびSolidWorks）、PTC(Creo）、Siemens（NXおよびSolid Edge） 、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）。
接続規格 1 X USB 3.0
動作温度範囲 15～40 °C
動作湿度範囲（結露なし） 10～90 ％
