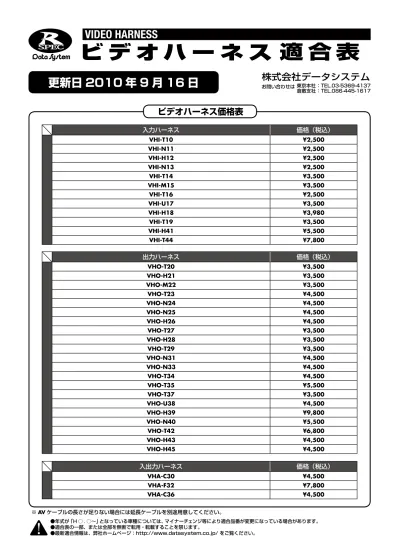

VIDEO HARNESS
●年式が「H ○ . ○〜」となっている車種については、マイナーチェンジ等により適合品番が変更になっている場合があります。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新適合情報は、弊社ホームページ：http://www.datasystem.co.jp/ をご覧ください。
株式会社データシステム
東京本社 ：TEL.03-5369-4137 倉敷支社：TEL.086-445-1617 お問い合わせは
ビ デ オ ハ ー ネ ス 適 合 表
ビデオハーネス価格表
※AVケーブルの長さが足りない場合には延長ケーブルを別途用意してください。
入力ハーネス 価格（税込）
VHI-T10 ¥2,500
VHI-N11 ¥2,500
VHI-H12 ¥2,500
VHI-N13 ¥2,500
VHI-T14 ¥3,500
VHI-M15 ¥3,500
VHI-T16 ¥2,500
VHI-U17 ¥3,500
VHI-H18 ¥3,980
VHI-T19 ¥3,500
VHI-H41 ¥5,500
VHI-T44 ¥7,800
出力ハーネス 価格（税込）
VHO-T20 ¥3,500
VHO-H21 ¥3,500
VHO-M22 ¥3,500
VHO-T23 ¥4,500
VHO-N24 ¥4,500
VHO-N25 ¥4,500
VHO-H26 ¥4,500
VHO-T27 ¥3,500
VHO-H28 ¥3,500
VHO-T29 ¥3,500
VHO-N31 ¥4,500
VHO-N33 ¥4,500
VHO-T34 ¥4,500
VHO-T35 ¥5,500
VHO-T37 ¥3,500
VHO-U38 ¥4,500
VHO-H39 ¥9,800
VHO-N40 ¥5,500
VHO-T42 ¥6,800
VHO-H43 ¥4,500
VHO-H45 ¥4,500
入出力ハーネス 価格（税込）
VHA-C30 ¥4,500
VHA-F32 ¥7,800
VHA-C36 ¥4,500
更新日 2010 年 9 月 16 日
− 2 −
●年式が「H ○ . ○〜」となっている車種については、マイナーチェンジ等により適合品番が変更になっている場合があります。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新適合情報は、弊社ホームページ：http://www.datasystem.co.jp/ をご覧ください。
● 外部 AV 入力端子および、出力端子を標準で装備している車種・機種については［標準装備］と表記しています。
標準装備の外部入力・出力端子の位置、出力可能な映像の種類については純正テレビまたはディーラーオプションテレビ本体の仕様をご確認ください。
●車両オーディオシステムの仕様により、CD等のオーディオソースと比べて入力機器の音声レベルが小さくなる場合があります。
［出力できる映像］ ○：出力可 ×：出力不可 無し：機能無し ／：設定なし −：調査中
■注釈一覧
※2 TV チューナーがディーラーオプションのため、設置場所が定まっていません。
※3 入力ハーネス接続先には既に車両側コネクターが接続されています。取り付けの際には車両側コネクタを外して本製品を接続してください。
※5 標準装備の外部入力端子が使用できなくなります。
※6 標準装備の AUX 端子が使用できなくなります。
※7 純正リアモニター電源を入れないと、ビデオ出力ハーネスから映像が出てきません。
※8 純正モニターを TV 及び DVD ビデオ以外にした時は、映像が出力されません。
※9 TV チューナー付近のビデオジャック（6ピンコネクタ）へ接続となります。
※10 走行中に増設モニターで映像鑑賞するには別途 TV-KIT が必要となります。
※11 標準装備のビデオ入力端子に加えて、ビデオ入力 2 も使えるようになります。
※14 メーカーオプション 地デジチューナー装着車の場合、地デジ映像、VTR 映像信号は増設モニターへは出力されません。
※15 別途カメラ接続＆外部入力ハーネス（型番：K6384-C9910）が必要です。K6384-C9910 についてはディーラーにご確認ください。
※16 VHI-T19 を取付した場合は標準装備の AUX 端子や USB 端子が使用出来なくなります。VHI-T44 を取付した場合は AUX 端子や USB 端子も使用可 能です。用途に応じてお選びください。
車両購入時の追加オプションとして自動車 ディーラーで装備される車載テレビ
ディーラーオプション ディーラーオプション 3
標準で装着される車載テレビ
標 準 装 備 標 準 装 備 1
車両購入時の追加オプションとして自動車 生産ラインで装備される車載テレビ
メーカーオプション メーカーオプション 2
モニターの枠に品番記載がありますか？
YES
NO YES
数字品番のみ
標準+メーカーオプション ディーラーオプション
三菱車のディーラーオプション対応のビデオ入力/出力ハーネスは設定がありません。
アルファベット 数字品番
YES
NO
NO カーウィングス対応ナビゲーション
■トヨタ・ホンダ・ダイハツ車の場合
＋
■日産車の場合
※適合が無い場合がございますので、必ずお問い合わせください。
※
モニターの枠に品番記載がありますか？
ディーラーオプション 標準+メーカーオプション
◎車種の装備またはナビの種類・名称などに関して、ご不明な点は各自動車メーカーのお客様相談センターにお問い合わせください。
モニター品番から検索!
モニター品番から検索! 車種名から検索!車種名から検索! モニター品番から検索!モニター品番から検索! 車種名から検索!車種名から検索!
判別方法
例） トヨタ…「N」ではじまる（ダイハツ含む）
ホンダ…「V」ではじまる
必ず上記タイプを確認した後に適合検索してください !
装着ナビゲーションの種類が解らない場合は、各自動車メーカーのお客様相談センターにて、車検証に記載されている車台番号などにより、
装着TV・ナビゲーションの種類を確認することができます。
販売店または自動車メー カーに問合せてナビの特定 と名称をご確認願います。
ビデオ入力 / 出力ハーネス 適合確認時の基本確認事項
純正ナビは3タイプあります
各純正ナビのタイプによりビデオ入力 / 出力ハーネスの適合品番が異なります。
必ず純正ナビのタイプをご確認ください。
ビデオ入出力ハーネス
トヨタレクサス日産ホンダ三菱スバルマツダダイハツ
オプション ディーラー
−トヨタ：1 −
●年式が「H ○ . ○〜」となっている車種については、マイナーチェンジ等により適合品番が変更になっている場合があります。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新適合情報は、弊社ホームページ：http://www.datasystem.co.jp/ をご覧ください。
● 外部 AV 入力端子および、出力端子を標準で装備している車種・機種については［標準装備］と表記しています。
標準装備の外部入力・出力端子の位置、出力可能な映像の種類については純正テレビまたはディーラーオプションテレビ本体の仕様をご確認ください。
●車両オーディオシステムの仕様により、CD等のオーディオソースと比べて入力機器の音声レベルが小さくなる場合があります。
［出力できる映像］ ○：出力可 ×：出力不可 無し：機能無し ／：設定なし −：調査中
■注釈一覧
※2 TV チューナーがディーラーオプションのため、設置場所が定まっていません。
※3 入力ハーネス接続先には既に車両側コネクターが接続されています。取り付けの際には車両側コネクタを外して本製品を接続してください。
※5 標準装備の外部入力端子が使用できなくなります。
※6 標準装備の AUX 端子が使用できなくなります。
※7 純正リアモニター電源を入れないと、ビデオ出力ハーネスから映像が出てきません。
※8 純正モニターを TV 及び DVD ビデオ以外にした時は、映像が出力されません。
※9 TV チューナー付近のビデオジャック（6ピンコネクタ）へ接続となります。
※10 走行中に増設モニターで映像鑑賞するには別途 TV-KIT が必要となります。
※11 標準装備のビデオ入力端子に加えて、ビデオ入力 2 も使えるようになります。
※14 メーカーオプション 地デジチューナー装着車の場合、地デジ映像、VTR 映像信号は増設モニターへは出力されません。
※15 別途カメラ接続＆外部入力ハーネス（型番：K6384-C9910）が必要です。K6384-C9910 についてはディーラーにご確認ください。
※16 VHI-T19 を取付した場合は標準装備の AUX 端子や USB 端子が使用出来なくなります。VHI-T44 を取付した場合は AUX 端子や USB 端子も使用可 能です。用途に応じてお選びください。
標準装備＆メーカーオプション トヨタ ビデオ入出力ハーネス
適合更新履歴
車 種 型 式 年 式 接続ユニット ユニット位置 ナ ビ タイプ 入力ハーネス 出力ハーネス
出 力 で き る 映 像 D V D T V (外部入力) V T R
ト ヨ タ
アアイシス ZGM10G・10W・11G・
11W・15G・15W H21.9 〜 TV 本体 TV 本体 HDD VHI-T10 調査中 - - -
アベンシス（ワゴンを含む） AZT250・251・255/
AZT250W・251W・255W H15.10 〜 H20.12 TV チューナー トランクルーム右 DVD VHI-T10 VHO-T20 無し ○ ○
アリオン AZT240/NZT240/
ZZT240･245 H13.12 〜 H16.12 TV 本体 TV 本体 DVD VHI-T10 設定なし
アリオン AZT240/NZT240/
ZZT240･245 H17.1 〜 H19.5 TV 本体 TV 本体 DVD VHI-T10 設定なし
アリオン NZT260/ZRT260・261・265 H19.6 〜 TV 本体 TV 本体 HDD VHI-T19 調査中 - - -
アリスト JZS160･161 H9.8 〜 H16.11 TV チューナー トランクルーム右側
面 CD/
DVD VHI-T14 設定なし アルテッツァ SXE10/GXE10 H10.11 〜 H13.4 TV チューナー トランクルーム左 CD VHI-T14 設定なし
アルテッツァ SXE10/GXE10・15 H13.5 〜 H17.7 TV チューナー トランクルーム左 DVD VHI-T10 VHO-T20 無し ○ ○ アルテッツァジータ SXE10W/GXE10・15W/
JCE10･15W H13.8 〜 H17.7 TV チューナー トランクルーム右 DVD VHI-T10 VHO-T20 無し ○ ○
アルファード ANH10･15/MNH10･15 H14.5 〜 H17.4 TV チューナー 助手席下 DVD 標準装備 VHO-T20 × ○ ○ アルファードハイブリッド ATH10 H15.7 〜 H17.4 TV チューナー センターコンソール
下 DVD 標準装備 VHO-T20 × ○ ○
アルファード（トヨタプレミアムサウンドシ
ステム + リアエンターテイメントシステム）ANH20・25/GGH20・25 H20.5 〜 TV 本体 TV 本体 HDD 標準装備 VHO-T37 ※7 ○ × ○ アレックス（DVD ボイスナビゲーション付ワ
イドマルチ AV ステーション） NZE121･124/ZZE122・
123・124 H14.10 〜 TV 本体 TV 本体 DVD VHI-T10 設定なし
アレックス（ワイドマルチＡＶステーション
II） NZE121･124/ZZE122・
123・124 H16.5 〜 H18.10 TV チューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
イスト（HID ナビスペシャルは除く） NCP60･61･65 H14.5 〜 H16.3 TV 本体 TV 本体 DVD VHI-T10 設定なし イスト HID ナビスペシャル NCP60･61･65 H15.6 〜 H16.3 TV 本体 TV 本体 CD VHI-T14 設定なし
イスト NCP60･61･65 H16.4 〜 H19.7 TV 本体 TV 本体 SD VHI-T10 設定なし
イスト NCP60･61･65 H16.4 〜 H19.7 TV チューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
イスト NCP110・115/ZSP110 H19.8 〜 H22.7 TV 本体 TV 本体 DVD VHI-T10 設定なし
更新日 車 種 型 式 年 式 接続ユニット ユニット位置 ナ ビ タイプ 入力ハーネス 出力ハーネス
出 力 で き る 映 像 D V D T V (外部入力) V T R 09/03 オリジン JCG17 H12.7 〜 H13.4 TV チューナー トランクルーム右 DVD VHI-T14 設定なし
08/27
ラウム NCZ20・25 H18.12 〜 H20.12 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - -
ラクティス NCP100・105/SCP100 H17.10 〜 H22.3 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - -
ラッシュ J200･210 H18.1 〜 H22.6 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - -
08/26 ハイエース / レジアス KDH20 ♯ ･22 ♯ /TRH20 ♯
･21 ♯ ･22 ♯ H17.12 〜 H22.7 TV 本体 TV 本体 DVD/
HDD VHI-T10 調査中 - - - 08/09 イスト NCP110・115/ZSP110 H19.8 〜 H22.7 TV 本体 TV 本体 DVD VHI-T10 設定なし
08/03ポルテ（ＤＶＤナビゲーションシステム） NNP10・11・15 H17.12 〜 H22.7 TV 本体 TV 本体 DVD VHI-T10 設定なし
ポルテ（ＨＤＤナビゲーションシステム） NNP10・11・15 H17.12 〜 H22.7 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - - 07/28ビスタアルデオ SV50･55/ZZV50 H10.7 〜 H12.3 TV チューナー トランクルーム右 CD VHI-T14 設定なし
ビスタアルデオ SV50･55/ZZV50 H12.4 〜 TV チューナー トランクルーム右 DVD VHI-T14 設定なし 07/21 オーリス ZRE152・154/NZE151・154 H18.10 〜Ｈ 21.10 TV チューナー トランクルーム右下 HDD VHI-T10 設定なし
07/06 マーク II クオリス MCV20･21･25/SXV20･25 H11.8 〜 H14.1 TV 本体 TV 本体 DVD VHI-T14 調査中 - - -
06/25
マークＸ（DVD チェンジャー無し） GRX120・121・125 H16.11 〜 H18.9 TV 本体 TV 本体 DVD VHI-T10 設定なし - - - マークＸ（DVD チェンジャー付き） GRX120・121・125 H16.11 〜 H18.9 VHI：オーディオユ
ニット、VHO：TV
本体 TV 本体 DVD VHI-T10 VHO-T29 ※8 ※10 ○ × ×
−トヨタ：2 −
●年式が「H ○ . ○〜」となっている車種については、マイナーチェンジ等により適合品番が変更になっている場合があります。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新適合情報は、弊社ホームページ：http://www.datasystem.co.jp/ をご覧ください。
● 外部 AV 入力端子および、出力端子を標準で装備している車種・機種については［標準装備］と表記しています。
標準装備の外部入力・出力端子の位置、出力可能な映像の種類については純正テレビまたはディーラーオプションテレビ本体の仕様をご確認ください。
●車両オーディオシステムの仕様により、CD等のオーディオソースと比べて入力機器の音声レベルが小さくなる場合があります。
［出力できる映像］ ○：出力可 ×：出力不可 無し：機能無し ／：設定なし −：調査中
■注釈一覧
※2 TV チューナーがディーラーオプションのため、設置場所が定まっていません。
※3 入力ハーネス接続先には既に車両側コネクターが接続されています。取り付けの際には車両側コネクタを外して本製品を接続してください。
※5 標準装備の外部入力端子が使用できなくなります。
※6 標準装備の AUX 端子が使用できなくなります。
※7 純正リアモニター電源を入れないと、ビデオ出力ハーネスから映像が出てきません。
※8 純正モニターを TV 及び DVD ビデオ以外にした時は、映像が出力されません。
※9 TV チューナー付近のビデオジャック（6ピンコネクタ）へ接続となります。
※10 走行中に増設モニターで映像鑑賞するには別途 TV-KIT が必要となります。
※11 標準装備のビデオ入力端子に加えて、ビデオ入力 2 も使えるようになります。
※14 メーカーオプション 地デジチューナー装着車の場合、地デジ映像、VTR 映像信号は増設モニターへは出力されません。
※15 別途カメラ接続＆外部入力ハーネス（型番：K6384-C9910）が必要です。K6384-C9910 についてはディーラーにご確認ください。
※16 VHI-T19 を取付した場合は標準装備の AUX 端子や USB 端子が使用出来なくなります。VHI-T44 を取付した場合は AUX 端子や USB 端子も使用可 能です。用途に応じてお選びください。
標準装備＆メーカーオプション トヨタ ビデオ入出力ハーネス
車 種 型 式 年 式 接続ユニット ユニット位置 ナ ビ タイプ 入力ハーネス 出力ハーネス
出 力 で き る 映 像 D V D T V (外部入力) V T R
ト ヨ タ
アヴァンガード ACA33W・ACA38W/
GSA33W H19.8 〜 TV 本体 TV 本体 HDD VHI-T19 VHO-T35 ○ × ○
ウィッシュ（ライブサウンドシステム） ANE10・11/ZNE10･14 H15.1 〜 H17.8 TV チューナー 運転席下 DVD VHI-T10 VHO-T20 × ○ ○ ウィッシュ（シアターシステム） ANE10・11 H16.5 〜 H17.8 TV チューナー 運転席下 DVD 標準装備 VHO-T20 × ○ ○ ウィッシュ（後席モニター装着車は除く） ANE10・11 ZNE10・14 H17.9 〜 H21.4 TV 本体 TV 本体 DVD/
HDD VHI-T10 設定なし
ウィッシュ ZGE20・21・22・25 H21.4 〜 TV 本体 TV 本体 HDD VHI-T19 VHO-T35 ○ ○ ○
ヴィッツ NCP10・13・15/SCP10・
13 H14.1 〜 H17.1 TV チューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
ヴィッツ（ワイドマルチ AV ステーション II
＋ディーラオプションチューナー） SCP90/NCP91･95 H17.2 〜 TV チューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
ヴィッツ（G-BOOK 対応カードボイスナビ ゲーション付ワイドマルチ AV ステーション II）
SCP90/NCP91･95 H17.2 〜 H17.12
TV 本体 TV 本体 SD VHI-T10 設定なし
ヴィッツ（HDD ナビゲーションシステム） SCP90/NCP91･95 H17.12 〜 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - - WILL サイファ NCP70・75 H14.10 〜 H17.7 TV チューナー（ディー
ラーオプション） ※2 DVD VHI-T10 調査中 無し - -
ウィンダム MCV20･21 H8.8 〜 H11.7 TV 本体 TV 本体 CD VHI-T14 設定なし
ウィンダム MCV20･21 H11.8 〜 H13.8 TV 本体 TV 本体 DVD VHI-T14 設定なし
ウィンダム MCV30 H13.9 〜 H16.1 TV 本体 TV 本体 DVD VHI-T10 調査中 - - -
ウィンダム MCV30 H16.2 〜 H18.2 TV 本体 TV 本体 DVD VHI-T10 調査中 無し - -
ヴェルファイア（トヨタプレミアムサウンド システム + リアエンターテイメントシステ ム）
ANH20・25/GGH20・25 H20.5 〜
TV 本体 TV 本体 HDD 標準装備 VHO-T37 ※7 ○ × ○
ヴェロッサ JZX110/GX110･115 H13.7 〜 H16.4 TV チューナー トランクルーム右下 DVD VHI-T10 VHO-T20 無し ○ ○
ヴォクシー ZRR70・75 H19.7 〜 H22.4 TV 本体 TV 本体 HDD 標準装備 VHO-T35 ○ ○ ○
ヴォクシー ZRR70・75 H22.5 〜 TV 本体 TV 本体 HDD 標準装備 VHO-T35 ○ ○ ○
エスティマ（エミーナ・ルシーダを含む） TCR10･11･20･21/
CXR10･11･20･21 H10.1 〜 H11.12 TV チューナー グローブボックス奥 CD VHI-T14 調査中 無し - - エスティマ（リアモニタ付） ACR50･55/GSR50・55 H18.1 〜 H20.12 TV 本体 モニター裏 HDD 標準装備 VHO-T23 ※7 ○ ○ ○ エスティマ（リアモニタ無） ACR50･55/GSR50・55 H18.1 〜 H20.12 TV 本体 モニター裏 HDD 標準装備 VHO-T23 ○ × × エスティマハイブリッド（リアモニタ付） AHR20 H18.6 〜 H20.12 TV 本体 モニター裏 HDD 標準装備 VHO-T23 ※7 ○ ○ ○ エスティマハイブリッド（リアモニタ無） AHR20 H18.6 〜 H20.12 TV 本体 モニター裏 HDD 標準装備 VHO-T23 ○ × × エスティマ（リアモニタ付） ACR50･55/GSR50・55 H21.1 〜 TV 本体 TV 本体 HDD 標準装備 VHO-T37 ※7 ○ × ○ エスティマハイブリッド（リアモニタ付） AHR20 H21.1 〜 TV 本体 TV 本体 HDD 標準装備 VHO-T37 ※7 ○ × ○
オーパ ACT10/ZCT10･15 H12.5 〜 H14.5 TV 本体 TV 本体 CD VHI-T14 設定なし
オーパ ACT10/ZCT10･15 H14.6 〜 H17.4 TV 本体 TV 本体 DVD VHI-T10 調査中 無し - -
オーリス ZRE152・154/NZE151・154 H18.10 〜Ｈ 21.10 TV チューナー トランクルーム右下 HDD VHI-T10 設定なし
オリジン JCG17 H12.7 〜 H13.4 TV チューナー トランクルーム右 DVD VHI-T14 設定なし
カカムリ ACV30･35 H13.7 〜 H15.10 TV 本体 モニター裏 DVD VHI-T10 設定なし
カムリ ACV30･35 H15.8 〜 H18.1 TV 本体 TV 本体 DVD VHI-T10 設定なし
カムリ ACV40・45 H18.2 〜 H20.12 TV 本体 TV 本体 HDD VHI-T10 設定なし
カムリ ACV40・45 H21.1 〜 TV 本体 TV 本体 HDD VHI-T19 調査中 無し - -
カルディナ ST246/AZT241・246/
ZZT241 H14.9 〜 H15.11 TV 本体 TV 本体 DVD VHI-T10 調査中 無し - -
カルディナ ST246/AZT241・246/
ZZT241 H15.12 〜Ｈ 19.6 TV 本体 TV 本体 DVD VHI-T10 設定なし
カローラ（ワイドマルチＡＶステーション II
CD ナビ） NZE120･121･124/CE121/
ZZE122･124 H12.9 〜 H15.8 TV 本体 TV 本体 CD VHI-T14 設定なし
カローラ（DVD ナビ） NZE120･121･124/CE121/
ZZE122･124 H14.9 〜 TV 本体 TV 本体 DVD VHI-T10 調査中 - - -
−トヨタ：3 −
●年式が「H ○ . ○〜」となっている車種については、マイナーチェンジ等により適合品番が変更になっている場合があります。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新適合情報は、弊社ホームページ：http://www.datasystem.co.jp/ をご覧ください。
● 外部 AV 入力端子および、出力端子を標準で装備している車種・機種については［標準装備］と表記しています。
標準装備の外部入力・出力端子の位置、出力可能な映像の種類については純正テレビまたはディーラーオプションテレビ本体の仕様をご確認ください。
●車両オーディオシステムの仕様により、CD等のオーディオソースと比べて入力機器の音声レベルが小さくなる場合があります。
［出力できる映像］ ○：出力可 ×：出力不可 無し：機能無し ／：設定なし −：調査中
■注釈一覧
※2 TV チューナーがディーラーオプションのため、設置場所が定まっていません。
※3 入力ハーネス接続先には既に車両側コネクターが接続されています。取り付けの際には車両側コネクタを外して本製品を接続してください。
※5 標準装備の外部入力端子が使用できなくなります。
※6 標準装備の AUX 端子が使用できなくなります。
※7 純正リアモニター電源を入れないと、ビデオ出力ハーネスから映像が出てきません。
※8 純正モニターを TV 及び DVD ビデオ以外にした時は、映像が出力されません。
※9 TV チューナー付近のビデオジャック（6ピンコネクタ）へ接続となります。
※10 走行中に増設モニターで映像鑑賞するには別途 TV-KIT が必要となります。
※11 標準装備のビデオ入力端子に加えて、ビデオ入力 2 も使えるようになります。
※14 メーカーオプション 地デジチューナー装着車の場合、地デジ映像、VTR 映像信号は増設モニターへは出力されません。
※15 別途カメラ接続＆外部入力ハーネス（型番：K6384-C9910）が必要です。K6384-C9910 についてはディーラーにご確認ください。
※16 VHI-T19 を取付した場合は標準装備の AUX 端子や USB 端子が使用出来なくなります。VHI-T44 を取付した場合は AUX 端子や USB 端子も使用可 能です。用途に応じてお選びください。
標準装備＆メーカーオプション トヨタ ビデオ入出力ハーネス
車 種 型 式 年 式 接続ユニット ユニット位置 ナ ビ タイプ 入力ハーネス 出力ハーネス
出 力 で き る 映 像 D V D T V (外部入力) V T R
ト ヨ タ
カカローラ（ワイドマルチＡＶステーション II
＋ディーラオプションチューナー） NZE120･121･124/CE121/
ZZE122･124 H16.5 〜 H18.10 TV チューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
カローラ（G-BOOK 対応 DVD ボイスナビ ゲーション付ワイドマルチ AV ステーショ ン）
NZE120･121･124/CE121/
ZZE122･124 H16.5 〜 H18.10
TV 本体 TV 本体 DVD VHI-T10 調査中 - - -
カローラアクシオ NZE141・144/ZRE142・144 H18.11 〜 H20.10 TV 本体 TV 本体 DVD/
HDD VHI-T10 設定なし
カローラアクシオ NZE141/ZRE142 H20.11 〜 TV 本体 TV 本体 HDD VHI-T19 調査中 - - - カローラスパシオ ZZE122･124/NZE121 H15.4 〜 H19.6 TV 本体 TV 本体 DVD VHI-T10 調査中 無し - - カローラフィールダー（ワイドマルチＡＶス
テーション II CD ナビ） NZE120･121･124/CE121/
ZZE122･124 H12.9 〜 H15.8 TV 本体 TV 本体 CD VHI-T14 設定なし
カローラフィールダー（DVD ナビ） NZE121･124/CE121/
ZZE122･123･124 H14.9 〜 H16.4 TV 本体 TV 本体 DVD VHI-T10 設定なし
カローラフィールダー（ワイドマルチＡＶス テーション II ＋ディーラオプションチュー ナー）
NZE121･124/CE121/
ZZE122･123･124 H16.5 〜 H18.10 TVチューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
カローラフィールダー NZE141・144/ZRE142・144 H18.11 〜 H20.10 TV 本体 TV 本体 HDD VHI-T10 設定なし カローラフィールダー NZE141G・144G/ZRE142G・
144G H20.11 〜 TV 本体 TV 本体 HDD VHI-T19 設定なし
カローラランクス NZE121･124/ZZE122・
123・124 H14.10 〜 H18.10 TV 本体 TV 本体 DVD VHI-T10 設定なし
カローラランクス（ワイドマルチＡＶステー
ション II ＋ディーラオプションチューナー）NZE121･124/ZZE122・
123・124 H16.5 〜 H18.10 TV チューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
カローラルミオン NZE151/ZRE152・154 H19.10 〜 H21.12 TV 本体 モニター裏 HDD VHI-T19 調査中 - - - クラウンロイヤルセダン・ハードトップ JZS151・153・155・157/
LS151H H7.9 〜 H11.9 中継コネクター センターアームレス
ト下 CD VHI-T16 設定なし クラウンマジェスタ UZS151・155・157/JZS155 H7.9 〜 H11.9 中継コネクター センターアームレス
ト下 CD VHI-T16 設定なし クラウンアスリート / ロイヤル JZS171・173・175・179/
GS179 H11.9 〜Ｈ 13.7 ＴＶチューナー トランクルーム右 DVD VHI-T14
※3 VHO-T20 無し ○ ○ クラウンマジェスタ UZS171・173・175/JZS177 H11.10 〜Ｈ 13.7 ＴＶチューナー トランクルーム右 DVD VHI-T14
※3 VHO-T20 無し ○ ○ クラウンエステート JZS171・173・175/GS171 H11.12 〜Ｈ 13.7 ＴＶチューナー トランクルーム右 DVD VHI-T14
※3 VHO-T20 無し ○ ○ クラウンマイルドハイブリッド JKS175 H13.8 〜 H15.12 ＴＶチューナー トランクルーム右 DVD VHI-T10
※3 調査中 無し - -
クラウンアスリート / ロイヤル JZS171・173・175・179/
GS179 H13.8 〜Ｈ 15.11 ＴＶチューナー トランクルーム右 DVD VHI-T10
※3 VHO-T20 無し ○ ○ クラウンエステート JZS171・173・175/GS171 H13.8 〜Ｈ 17.11 ＴＶチューナー トランクルーム右 DVD VHI-T10
※3 VHO-T20 無し ○ ○ クラウンマジェスタ UZS171・173・175/JZS177 H13.8 〜Ｈ 16.6 ＴＶチューナー トランクルーム右 DVD VHI-T10
※3 VHO-T20 無し ○ ○ クラウンアスリート / ロイヤル（DVD チェン
ジャー無し） GRS180・181・182・183 H15.12 〜 H17.9 TV 本体 TV 本体 DVD VHI-T10 設定なし クラウンアスリート / ロイヤル（DVD チェン
ジャー付き） GRS180・181・182・183 H15.12 〜 H17.9 オーディオユニット
裏 モニター裏 DVD VHI-T10 設定なし
クラウンマジェスタ (DVD チェンジャー
無し） UZS186・187 H16.7 〜 H18.6 TV 本体 TV 本体 DVD VHI-T10 設定なし
クラウンマジェスタ （DVD チェンジャー付
き） UZS186・187 H16.7 〜 H18.6 オーディオユニット
裏 モニター裏 DVD VHI-T10 設定なし
クラウンアスリート / ロイヤル（DVD チェン
ジャー無し） GRS180・181・182・
183･184 H17.10 〜 H20.2 TV 本体 TV 本体 HDD VHI-T10 設定なし
クラウンアスリート / ロイヤル（DVD チェン
ジャー付き） GRS180・181・182・
183･184 H17.10 〜 H20.2 VHI：オーディオユ ニット、VHO：TV
本体 モニター裏 HDD VHI-T10 VHO-T29 ※8 ○ × ○
クラウンエステート JZS171・173・175/GS171 H17.12 〜 H19.6 ＴＶチューナー トランクルーム右 DVD VHI-T10
※3 VHO-T20 無し ○ ○
−トヨタ：4 −
●年式が「H ○ . ○〜」となっている車種については、マイナーチェンジ等により適合品番が変更になっている場合があります。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新適合情報は、弊社ホームページ：http://www.datasystem.co.jp/ をご覧ください。
● 外部 AV 入力端子および、出力端子を標準で装備している車種・機種については［標準装備］と表記しています。
標準装備の外部入力・出力端子の位置、出力可能な映像の種類については純正テレビまたはディーラーオプションテレビ本体の仕様をご確認ください。
●車両オーディオシステムの仕様により、CD等のオーディオソースと比べて入力機器の音声レベルが小さくなる場合があります。
［出力できる映像］ ○：出力可 ×：出力不可 無し：機能無し ／：設定なし −：調査中
■注釈一覧
※2 TV チューナーがディーラーオプションのため、設置場所が定まっていません。
※3 入力ハーネス接続先には既に車両側コネクターが接続されています。取り付けの際には車両側コネクタを外して本製品を接続してください。
※5 標準装備の外部入力端子が使用できなくなります。
※6 標準装備の AUX 端子が使用できなくなります。
※7 純正リアモニター電源を入れないと、ビデオ出力ハーネスから映像が出てきません。
※8 純正モニターを TV 及び DVD ビデオ以外にした時は、映像が出力されません。
※9 TV チューナー付近のビデオジャック（6ピンコネクタ）へ接続となります。
※10 走行中に増設モニターで映像鑑賞するには別途 TV-KIT が必要となります。
※11 標準装備のビデオ入力端子に加えて、ビデオ入力 2 も使えるようになります。
※14 メーカーオプション 地デジチューナー装着車の場合、地デジ映像、VTR 映像信号は増設モニターへは出力されません。
※15 別途カメラ接続＆外部入力ハーネス（型番：K6384-C9910）が必要です。K6384-C9910 についてはディーラーにご確認ください。
※16 VHI-T19 を取付した場合は標準装備の AUX 端子や USB 端子が使用出来なくなります。VHI-T44 を取付した場合は AUX 端子や USB 端子も使用可 能です。用途に応じてお選びください。
標準装備＆メーカーオプション トヨタ ビデオ入出力ハーネス
車 種 型 式 年 式 接続ユニット ユニット位置 ナ ビ タイプ 入力ハーネス 出力ハーネス
出 力 で き る 映 像 D V D T V (外部入力) V T R
ト ヨ タ
カクラウンマジェスタ （DVD チェンジャー無
し） UZS186・187 H18.7 〜 H21.3 TV 本体 TV 本体 HDD VHI-T10 設定なし
クラウンマジェスタ （DVD チェンジャー付
き） UZS186・187 H18.7 〜 H21.3 VHI：オーディオユ
ニット、VHO：TV
本体 モニター裏 HDD VHI-T10 VHO-T29 ※8 ○ × ○
クラウンアスリート / ロイヤル GRS200・201・202･203・
204 H20.2 〜 H22.1 VHI：オーディオユ
ニット、VHO：TV
本体 モニター裏 HDD VHI-T19 VHO-T34 ○ × ×
クラウンハイブリッド GWS204 H20.5 〜 H22.1 VHI：オーディオユ ニット、VHO：TV
本体 モニター裏 HDD VHI-T19 VHO-T34 ○ × ×
クラウンアスリート / ロイヤル GRS200・201・202･203・
204 H22.2 〜 VHI：オーディオユ
ニット、VHO：TV
本体 モニター裏 HDD VHI-T19/
VHI-T44
※16 VHO-T34 ○ × ×
クラウンハイブリッド GWS204 H22.2 〜 VHI：オーディオユ
ニット、VHO：TV
本体 モニター裏 HDD VHI-T19/
VHI-T44
※16 VHO-T34 ○ × × クルーガー V MCU20･25/ACU20･25 H12.12 〜 H15.8 TV チューナー リアシート後下 DVD VHI-T14 VHO-T20 無し ○ ○ クルーガー MCU20･25/ACU20･25 H15.9 〜 H19.4 TV チューナー サードシート下 or リ
アシート後下 DVD VHI-T10 VHO-T20 無し ○ ○
クルーガーハイブリッド MHU28W H17.4 〜 H19.4 TV チューナー サードシート下 DVD VHI-T10 VHO-T20 無し ○ ○
サSAI AZK10 H21.12 〜 VHI：オーディオユ
ニット TV 本体下 HDD VHI-T19/
VHI-T44
※16 - - -
サクシード（ワゴン / バン） 販売店オプショ
ンＴＶアンテナ装着車のみ NCP51･55･58･59/NLP51 H17.8 〜 TV 本体 TV 本体 DVD VHI-T10 設定なし
シエンタ NCP81・85 H15.10 〜 H18.4 TV 本体 TV 本体 DVD VHI-T10 設定なし
シエンタ NCP81・85 H18.5 〜 TV 本体 TV 本体 DVD/
HDD VHI-T10 設定なし 無し - -
セリカ ZZT230･231 H11.10 〜 H18.4 ＴＶチューナー リアシート右側 DVD VHI-T14 設定なし
セルシオ UCF20・21 H6.10 〜 H12.8 中継コネクター センターアームレス
ト下 CD/
DVD VHI-T16 設定なし
セルシオ UCF30・31 H12.9 〜 H13.7 TV チューナー トランクルーム右側
面 DVD VHI-T14
※3 VHO-T20 × ○ ○
セルシオ UCF30・31 H13.8 〜Ｈ 18.9 TV チューナー トランクルーム右側
面 DVD VHI-T10
※3 VHO-T20 × ○ ○
ソアラ UZZ40 H13.4 〜 H16.4 TV チューナー 助手席側足元左 DVD VHI-T14 VHO-T20 無し ○ ○
ソアラ UZZ40 H16.5 〜 H17.7 TV チューナー 助手席側足元左 DVD VHI-T10 VHO-T20 無し ○ ○
タデュエット M100・101・110・111 H14.1 〜 H16.6 TV チューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
ナナディア ACN10/SXN15 H13.5 〜 H15.8 TV 本体 TV 本体 DVD VHI-T10 設定なし
ノア SR40G･50G H11.10 〜 H12.3 TV 本体 TV 本体 CD VHI-T14 設定なし
ノア ZRR70・75 H19.7 〜 H22.4 TV 本体 TV 本体 HDD 標準装備 VHO-T35 ○ ○ ○
ノア ZRR70・75 H22.5 〜 TV 本体 TV 本体 HDD 標準装備 VHO-T35 ○ ○ ○
ハハイエース / レジアス KDH20 ♯ ･22 ♯ /TRH20 ♯
･21 ♯ ･22 ♯ H17.12 〜 H22.7 TV 本体 TV 本体 DVD/
HDD VHI-T10 調査中 - - - ハイエース / レジアスエース（スーパー GL
のみ） KDH20 ♯ ･22 ♯ /TRH20 ♯
･21 ♯ ･22 ♯ H16.8 〜 H17.11 TV チューナー ルーフ後部右 CD VHI-T10 VHO-T20 無し ○ ○
ハイラックスサーフ KDN215/RZN210・215/
VZN210・215/TRN215 H14.11 〜 H16.7 TV チューナー 助手席側足元左 DVD VHI-T10
※3 VHO-T20 無し ○ ○ ハイラックスサーフ KDN215/TRN210･215/
VZN210・215 H16.8 〜 H17.7 TV 本体 TV 本体 DVD VHI-T10 調査中 無し - -
ハイラックスサーフ GRN215/TRN210・215 H17.8 〜 H21.8 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - - パッソ（G-BOOK 対応カードボイスナビ
ゲーション付ワイドマルチ AV ステーション II）
KGC10・15 H16.6 〜 H18.12
TV 本体 TV 本体 SD VHI-T10 設定なし
−トヨタ：5 −
●年式が「H ○ . ○〜」となっている車種については、マイナーチェンジ等により適合品番が変更になっている場合があります。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新適合情報は、弊社ホームページ：http://www.datasystem.co.jp/ をご覧ください。
● 外部 AV 入力端子および、出力端子を標準で装備している車種・機種については［標準装備］と表記しています。
標準装備の外部入力・出力端子の位置、出力可能な映像の種類については純正テレビまたはディーラーオプションテレビ本体の仕様をご確認ください。
●車両オーディオシステムの仕様により、CD等のオーディオソースと比べて入力機器の音声レベルが小さくなる場合があります。
［出力できる映像］ ○：出力可 ×：出力不可 無し：機能無し ／：設定なし −：調査中
■注釈一覧
※2 TV チューナーがディーラーオプションのため、設置場所が定まっていません。
※3 入力ハーネス接続先には既に車両側コネクターが接続されています。取り付けの際には車両側コネクタを外して本製品を接続してください。
※5 標準装備の外部入力端子が使用できなくなります。
※6 標準装備の AUX 端子が使用できなくなります。
※7 純正リアモニター電源を入れないと、ビデオ出力ハーネスから映像が出てきません。
※8 純正モニターを TV 及び DVD ビデオ以外にした時は、映像が出力されません。
※9 TV チューナー付近のビデオジャック（6ピンコネクタ）へ接続となります。
※10 走行中に増設モニターで映像鑑賞するには別途 TV-KIT が必要となります。
※11 標準装備のビデオ入力端子に加えて、ビデオ入力 2 も使えるようになります。
※14 メーカーオプション 地デジチューナー装着車の場合、地デジ映像、VTR 映像信号は増設モニターへは出力されません。
※15 別途カメラ接続＆外部入力ハーネス（型番：K6384-C9910）が必要です。K6384-C9910 についてはディーラーにご確認ください。
※16 VHI-T19 を取付した場合は標準装備の AUX 端子や USB 端子が使用出来なくなります。VHI-T44 を取付した場合は AUX 端子や USB 端子も使用可 能です。用途に応じてお選びください。
標準装備＆メーカーオプション トヨタ ビデオ入出力ハーネス
車 種 型 式 年 式 接続ユニット ユニット位置 ナ ビ タイプ 入力ハーネス 出力ハーネス
出 力 で き る 映 像 D V D T V (外部入力) V T R
ト ヨ タ
ハパッソ（ワイドマルチＡＶステーション II ＋
ディーラオプションチューナー） KGC10・15 H16.6 〜 H18.12 TV チューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
パッソ (HDD ナビゲーションシステム） KGC10・15/QNC10 H19.1 〜 H22.2 TV 本体 TV 本体 HDD VHI-T10 設定なし パッソ（HDD シンプルナビゲーションシステ
ム） NGC30/KGC30･35 H22.2 〜 TV 本体 TV 本体 HDD VHI-T10 調査中 - - -
パッソセッテ M502E H20.12 〜 TV 本体 TV 本体 HDD VHI-T19 VHO-T35 ○ ○ -
ハリアー MCU10･15/SXU10･15 H9.12 〜 H12.10 TV チューナー トランクルーム左側 CD VHI-T14 設定なし
ハリアー MCU10･15/ACU10･15 H12.11 〜 H15.1 TV チューナー リアシート後ろ下 DVD VHI-T14 設定なし
ハリアー MCU30･31・35・36/
ACU30･35 H15.2 〜 H17.12 TV チューナー トランクルーム中央
奥下 DVD VHI-T10 VHO-T20 無し ○ ○ ハリアーハイブリッド MHU38W H17.4 〜Ｈ 18.7 TV チューナー トランクルーム中央
奥下 DVD VHI-T10 VHO-T20 無し ○ ○
ハリアー GSU30・31・35・36/
ACU30・35 H18.1 〜 TV チューナー トランクルーム右側 HDD VHI-T10 調査中 無し - -
ハリアー（JBL プレミアムサウンドシステ
ム装着車） GSU30・31・35・36/
ACU30・35 H18.1 〜 TV チューナー /TV 本
体 トランクルーム右側
/TV 本体 HDD VHI-T10 VHO-T27 ※8※10 ○ ○ - ハリアーハイブリッド MHU38W H18.8 〜 TV チューナー トランクルーム右側 HDD VHI-T10 VHO-T20 無し ○ ○ ハリアーハイブリッド（JBL サウンドシステ
ム DVD チェンジャー装着車） MHU38W H18.8 〜 TV チューナー /TV 本
体 トランクルーム右側
/TV 本体 HDD VHI-T10 VHO-T27 ※8※10 ○ ○ -
bB NCP30･31･35 H12.2 〜 H15.3 TV 本体 TV 本体 CD VHI-T14 設定なし
bB（ＤＶＤボイスナビ付ワイドマルチＡＶス
テーションＩＩ） NCP30･31･35 H13.8 〜 H15.3 TV 本体 TV 本体 DVD VHI-T10 設定なし
bB NCP30･31･35 H15.4 〜 H17.12 TV 本体 TV 本体 DVD VHI-T10 設定なし
bB（6 スピーカー車） QNC20・21・25 H18.1 〜 H19.8 TV 本体 TV 本体 HDD VHI-T10 VHO-T23 ○ × × bB（9 スピーカー車） QNC20・21・25 H18.1 〜 H19.8 TV 本体 TV 本体 HDD VHI-T10
※3※6 VHO-T23 ○ × × bB（4 スピーカー車） QNC20・21・25 H18.1 〜 TV 本体 TV 本体 DVD VHI-T10 設定なし
bB（6 スピーカー車） QNC20・21・25 H19.9 〜 TV 本体 TV 本体 HDD VHI-T19 VHO-T35 ○ × ○ bB（11 スピーカー車） QNC20・21・25 H19.9 〜 TV 本体 TV 本体 HDD VHI-T19
※3※6 VHO-T35 ○ × ○ ビスタアルデオ SV50･55/ZZV50 H10.7 〜 H12.3 TV チューナー トランクルーム右 CD VHI-T14 設定なし
ビスタアルデオ SV50･55/ZZV50 H12.4 〜 TV チューナー トランクルーム右 DVD VHI-T14 設定なし ファンカーゴ NCP20･21･25 H11.8 〜 H14.8 TV 本体 TV 本体 CD VHI-T14 設定なし ファンカーゴ NCP20･21･25 H14.9 〜 H16.3 TV 本体 TV 本体 DVD VHI-T10 設定なし ファンカーゴ（G-BOOK 対応カードボイス
ナビゲーション付ワイドマルチ AV ステー ション II）
NCP20･21･25 H16.4 〜 H17.9
TV 本体 TV 本体 SD VHI-T10 設定なし
ファンカーゴ（ワイドマルチＡＶステーショ
ン II ＋ディーラオプションチューナー） NCP20･21･25 H16.4 〜 H17.9 TV チューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
プラッツ NCP12・16/SCP11 H14.9 〜 H17.10 TV チューナー（ディー
ラーオプション） ※2 CD VHI-T10 設定なし
プリウス NHW11 H12.6 〜 H15.8 TV チューナー（ディー
ラーオプション） ※2 DVD VHI-T14 設定なし
プリウス NHW20 H15.8 〜 H17.10 TV チューナー トランクルーム左 DVD VHI-T10 VHO-T20 無し ○ ○
プリウス NHW20 H17.11 〜 TV チューナー トランクルーム左 HDD VHI-T10 VHO-T20 × ○ ○
プリウス (HDD ナビゲーションシステム＆
プリウス・スーパーライブサウンドシステム 8 スピーカー )
ZVW30 H21.5 〜
TV 本体 TV 本体 HDD VHI-T19/
VHI-T44
※16 設定なし
プリウス (HDD ナビゲーションシステム 6
スピーカー ) ZVW30 H21.5 〜
TV 本体 TV 本体 HDD VHI-T19/
VHI-T44
※16 VHO-T35 ○ ○ ○
ブレイド AZE154H・156H/GRE156H H19.1 〜 H21.11 TV 本体 TV 本体 HDD VHI-T10 設定なし 無し - -
ブレビス JCG10･11･15 H13.6 〜 H16.3 TV チューナー トランクルーム右 DVD VHI-T10 設定なし
ブレビス JCG10･11･15 H16.4 〜 H19.6 TV チューナー トランクルーム右 DVD VHI-T10 VHO-T20 × ○ ○
プレミオ AZT240/NZT240/ZZT240・
245 H13.12 〜 H19.5 TV 本体 TV 本体 DVD VHI-T10 設定なし
−トヨタ：6 −
●年式が「H ○ . ○〜」となっている車種については、マイナーチェンジ等により適合品番が変更になっている場合があります。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新適合情報は、弊社ホームページ：http://www.datasystem.co.jp/ をご覧ください。
● 外部 AV 入力端子および、出力端子を標準で装備している車種・機種については［標準装備］と表記しています。
標準装備の外部入力・出力端子の位置、出力可能な映像の種類については純正テレビまたはディーラーオプションテレビ本体の仕様をご確認ください。
●車両オーディオシステムの仕様により、CD等のオーディオソースと比べて入力機器の音声レベルが小さくなる場合があります。
［出力できる映像］ ○：出力可 ×：出力不可 無し：機能無し ／：設定なし −：調査中
■注釈一覧
※2 TV チューナーがディーラーオプションのため、設置場所が定まっていません。
※3 入力ハーネス接続先には既に車両側コネクターが接続されています。取り付けの際には車両側コネクタを外して本製品を接続してください。
※5 標準装備の外部入力端子が使用できなくなります。
※6 標準装備の AUX 端子が使用できなくなります。
※7 純正リアモニター電源を入れないと、ビデオ出力ハーネスから映像が出てきません。
※8 純正モニターを TV 及び DVD ビデオ以外にした時は、映像が出力されません。
※9 TV チューナー付近のビデオジャック（6ピンコネクタ）へ接続となります。
※10 走行中に増設モニターで映像鑑賞するには別途 TV-KIT が必要となります。
※11 標準装備のビデオ入力端子に加えて、ビデオ入力 2 も使えるようになります。
※14 メーカーオプション 地デジチューナー装着車の場合、地デジ映像、VTR 映像信号は増設モニターへは出力されません。
※15 別途カメラ接続＆外部入力ハーネス（型番：K6384-C9910）が必要です。K6384-C9910 についてはディーラーにご確認ください。
※16 VHI-T19 を取付した場合は標準装備の AUX 端子や USB 端子が使用出来なくなります。VHI-T44 を取付した場合は AUX 端子や USB 端子も使用可 能です。用途に応じてお選びください。
標準装備＆メーカーオプション トヨタ ビデオ入出力ハーネス
車 種 型 式 年 式 接続ユニット ユニット位置 ナ ビ タイプ 入力ハーネス 出力ハーネス
出 力 で き る 映 像 D V D T V (外部入力) V T R
ト ヨ タ
ハプレミオ NZT260/ZRT260・261・265 H19.6 〜 TV 本体 TV 本体 HDD VHI-T19 調査中 - - -
プログレ JCG10･11･15 H10.5 〜 H13.3 TV チューナー トランクルーム右側
面 CD/
DVD VHI-T14 設定なし
プログレ JCG10･11･15 H13.4 〜 H19.6 TV チューナー トランクルーム右 DVD VHI-T10 VHO-T20 無し ○ ○
プロナード MCX20 H12.4 〜 H14.8 TV チューナー トランクルーム左 DVD VHI-T14 調査中 無し - - プロボックス（ワゴン／バン） 販売店オプ
ションＴＶアンテナ装着車のみ NCP50･51･52･55･58･59/
NLP51 H17.8 〜 TV 本体 TV 本体 DVD VHI-T10 設定なし
ベルタ KSP92/SCP92/NCP96 H17.11 〜 TV 本体 TV 本体 DVD/
HDD VHI-T10 調査中 無し - -
ポルテ NNP10・11 H16.7 〜 H17.11 TV 本体 TV 本体 DVD VHI-T10 設定なし
ポルテ（ＤＶＤナビゲーションシステム） NNP10・11・15 H17.12 〜 H22.7 TV 本体 TV 本体 DVD VHI-T10 設定なし
ポルテ（ＨＤＤナビゲーションシステム） NNP10・11・15 H17.12 〜 H22.7 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - - ママーク II JZX100･101･105/GX100・
105 H8.9 〜 H12.10 TV 本体 TV 本体 DVD VHI-T14 設定なし
マーク II JZX110･115/GX110･115 H12.11 〜 H13.7 TV チューナー トランクルーム右 DVD VHI-T14 VHO-T20 無し ○ ○ マーク II JZX110･115/GX110･115 H13.8 〜 H16.10 TV チューナー トランクルーム右 DVD VHI-T10 VHO-T20 無し ○ ○ マーク II クオリス MCV20･21･25/SXV20･25 H11.8 〜 H14.1 TV 本体 TV 本体 DVD VHI-T14 調査中 - - - マーク II ブリット JZX110W･115W/
GX110W･115W H14.1 〜 H19.6 TV チューナー トランクルーム右下 DVD VHI-T10 VHO-T20 無し ○ ○ マークＸ（DVD チェンジャー無し） GRX120・121・125 H16.11 〜 H18.9 TV 本体 TV 本体 DVD VHI-T10 設定なし - - - マークＸ（DVD チェンジャー付き） GRX120・121・125 H16.11 〜 H18.9 VHI：オーディオユ
ニット、VHO：TV
本体 TV 本体 DVD VHI-T10 VHO-T29 ※8 ※10 ○ × ×
マークＸ（DVD チェンジャー無し） GRX120・121・125 H18.10 〜 H21.10 TV 本体 TV 本体 HDD VHI-T10 設定なし マークＸ（DVD チェンジャー付き） GRX120・121・125 H18.10 〜 H21.10 VHI：オーディオユ
ニット、VHO：TV
本体 TV 本体 HDD VHI-T10 VHO-T29 ※8 ○ × ○
マークＸジオ GGA10/ANA10・15 H19.9 〜 TV 本体 TV 本体 HDD VHI-T19 設定なし
マークＸ GRX130・133・135 H21.10 〜
TV 本体 TV 本体 HDD VHI-T19/
VHI-T44
※16 - - -
ララウム NCZ20・25 H15.5 〜 H18.11 TV 本体 TV 本体 DVD VHI-T10 設定なし
ラウム NCZ20・25 H18.12 〜 H20.12 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - -
ラクティス NCP100・105/SCP100 H17.10 〜 H22.3 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - -
ラッシュ J200･210 H18.1 〜 H22.6 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - -
RAV4 ACA20･21/ZCA25･26 H12.5 〜 H17.10 TV 本体 TV 本体 DVD VHI-T10 設定なし
RAV4 ACA31W・36W H17.11 〜 H20.8 TV 本体 TV 本体 HDD VHI-T10 調査中 無し - -
ランドクル−ザー 100（シグナスを含む） UZJ100/HDJ101 H10.2 〜 H11.7 TV チューナー 運転席下 CD VHI-T14 設定なし ランドクル−ザー 100（シグナスを含む） UZJ100/HDJ101 H11.8 〜 H14.7 TV チューナー 運転席下 DVD VHI-T14 設定なし
ランドクル−ザー 100（シグナスを含む） UZJ100/HDJ101 H14.8 〜 H19.9 TV チューナー トランクルーム右 DVD VHI-T10 VHO-T20 × ○ ○ ランドクルーザー UZJ200W H19.10 〜 H21.4 VHI：オーディオユ
ニット裏、VHO：
TV 本体 TV 本体 HDD VHI-T10 VHO-T29 ※8※10 ○ × ○ ランドクルーザー ( 地デジ内蔵タイプ、リア
モニターなし） URJ202W H21.5 〜 VHI：TV 本体、
VHO：オーディオユ
ニット裏 TV 本体 HDD VHI-T19/
VHI-T44
※16 VHO-T42 ○ × × ランドクルーザー ( 地デジ内蔵タイプ、リア
モニター付き） URJ202W H21.5 〜 VHI：オーディオユ
ニット裏 TV 本体 HDD 標準装備 調査中 - - -
ランドクルーザープラド VZJ120・121・125/
RZJ120・125/KDJ120・
121・125
H14.10 〜 H16.7
TV チューナー アクセルペダル上 DVD VHI-T10 VHO-T20 × ○ ○
ランドクル−ザープラド GRJ120・121/VZJ120・
121・125/TRJ120・125/
KDJ120・121・125
H16.8 〜 H18.7
TV チューナー アクセルペダル上 DVD VHI-T10 VHO-T20 無し ○ ○ ランドクル−ザープラド GRJ120・121/TRJ120・
125/KDJ120 H18.8 〜 H21.9 TV 本体 TV 本体 HDD VHI-T10 設定なし
−トヨタ：7 −
●年式が「H ○ . ○〜」となっている車種については、マイナーチェンジ等により適合品番が変更になっている場合があります。
●適合表の一部、または全部を無断で転用・転載することを禁じます。
●最新適合情報は、弊社ホームページ：http://www.datasystem.co.jp/ をご覧ください。
● 外部 AV 入力端子および、出力端子を標準で装備している車種・機種については［標準装備］と表記しています。
標準装備の外部入力・出力端子の位置、出力可能な映像の種類については純正テレビまたはディーラーオプションテレビ本体の仕様をご確認ください。
●車両オーディオシステムの仕様により、CD等のオーディオソースと比べて入力機器の音声レベルが小さくなる場合があります。
［出力できる映像］ ○：出力可 ×：出力不可 無し：機能無し ／：設定なし −：調査中
■注釈一覧
※2 TV チューナーがディーラーオプションのため、設置場所が定まっていません。
※3 入力ハーネス接続先には既に車両側コネクターが接続されています。取り付けの際には車両側コネクタを外して本製品を接続してください。
※5 標準装備の外部入力端子が使用できなくなります。
※6 標準装備の AUX 端子が使用できなくなります。
※7 純正リアモニター電源を入れないと、ビデオ出力ハーネスから映像が出てきません。
※8 純正モニターを TV 及び DVD ビデオ以外にした時は、映像が出力されません。
※9 TV チューナー付近のビデオジャック（6ピンコネクタ）へ接続となります。
※10 走行中に増設モニターで映像鑑賞するには別途 TV-KIT が必要となります。
※11 標準装備のビデオ入力端子に加えて、ビデオ入力 2 も使えるようになります。
※14 メーカーオプション 地デジチューナー装着車の場合、地デジ映像、VTR 映像信号は増設モニターへは出力されません。
※15 別途カメラ接続＆外部入力ハーネス（型番：K6384-C9910）が必要です。K6384-C9910 についてはディーラーにご確認ください。
※16 VHI-T19 を取付した場合は標準装備の AUX 端子や USB 端子が使用出来なくなります。VHI-T44 を取付した場合は AUX 端子や USB 端子も使用可 能です。用途に応じてお選びください。
標準装備＆メーカーオプション トヨタ ビデオ入出力ハーネス
車 種 型 式 年 式 接続ユニット ユニット位置 ナ ビ タイプ 入力ハーネス 出力ハーネス
出 力 で き る 映 像 D V D T V (外部入力) V T R ト
ヨ タ
ラランドクル−ザープラド GRJ150W・151W/TRJ150W H21.10 〜
VHI：TV 本体、
VHO：オーディオユ
ニット裏 TV 本体 HDD VHI-T19/
VHI-T44
※16 VHO-T42 ○ × ×
