ઃ級電気工事施工管理技術検定

ઃ電一次(前)

受じゅ

検けん

番ばん

号ごう

氏^し 名^めい

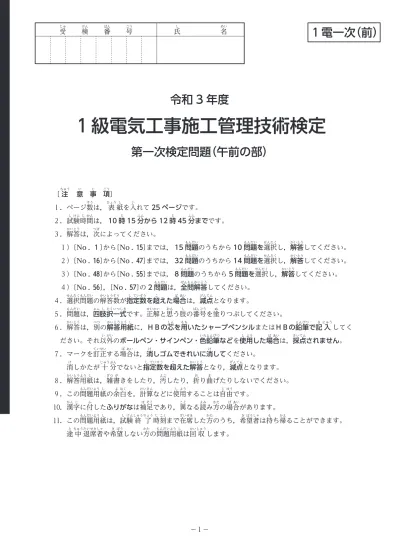

令和 3 年度

ઃ級電気工事施工管理技術検定

第一次検定問題(午前の部)

〔^ちゅう注 意^い 事^じ 項^こう〕

唖ページ数^すうは亜^ひょう表紙^しを入^いれて25 ページです。

唖試^し験^けん時^じ間^かんは亜10 時^じ 15 分^ふんから 12 時^じ 45 分^ふんまでです。

唖解^かい答^とうは亜次^つぎによってください。

）〔No阿ઃ〕から〔No阿15〕までは亜15 問^もん題^だいのうちから10 問^もん題^だいを選^せん択^たくし亜解^かい答^とうしてください。

）〔No阿16〕から〔No阿47〕までは亜32 問^もん題^だいのうちから14 問^もん題^だいを選^せん択^たくし亜解^かい答^とうしてください。

）〔No阿48〕から〔No阿55〕までは亜8 問^もん題^だいのうちから5 問^もん題^だいを選^せん択^たくし亜解^かい答^とうしてください。

）〔No阿56〕亜〔No阿57〕の2 問^もん題^だいは亜全^ぜん問^もん解^かい答^とうしてください。

唖選^せん択^たく問^もん題^だいの解^かい答^とう数^すうが指^し定^てい数^すうを超^こえた場^ば合^あいは亜減^げん点^てんとなります。

#唖問^もん題^だいは亜四^よん肢^し択^たく一^いつ式^しきです。正^せい解^かいと思^おもう肢^しの番^ばん号^ごうを塗^ぬりつぶしてください。

(唖解^かい答^とうは亜別^べつの解^かい答^とう用^よう紙^しに亜ＨＢの芯^しんを用^もちいたシャープペンシルまたはＨＢの鉛^えん筆^ぴつで記^きにゅう入してく ださい。それ以^い外^がいのボールペン茜サインペン茜色^いろ鉛^えん筆^ぴつなどを使^し用^ようした場^ば合^あいは亜採^さい点^てんされません。

0唖マークを訂^てい正^せいする場^ば合^あいは亜消^けしゴムできれいに消^けしてください。

消^けしかたが 十^じゅう分^ぶんでないと指^し定^てい数^すうを超^こえた解^かい答^とうとなり亜減^げん点^てんとなります。

2唖解^かい答^とう用^よう紙^しは亜雑^ざつ書^がきをしたり亜汚^よごしたり亜折^おり曲^まげたりしないでください。

5唖この問^もん題^だい用^よう紙^しの余^よ白^はくを亜計^けい算^さんなどに使^し用^ようすることは自^じ由^ゆうです。

10唖漢^かん字^じに付^ふしたふりがなは補^ほ足^そくであり亜異^ことなる読^よみみ方^かたの場^ば合^あいがあります。

11唖この問^もん題^だい用^よう紙^しは亜試^し験^{けんしゅう}終^りょう了時^じ刻^こくまで在^ざい席^せきした方^かたのうち亜希^き望^ぼう者^しゃは持^もち帰^かえることができます。

※ 問^もん題^だい番^ばん号^ごう〔No阿ઃ〕から〔No阿15〕までは亜15 問^もん題^だいのうちから 10 問^もん題^だいを選^せん択^たくし亜解^かい答^とうしてください。

〔No阿〕 図^ず の よ う に亜真^しん空^{くうちゅう}中 に亜一^{いっちょく}直 線^{せんじょう}上 に 等^とう間^かん隔^かくr〔m〕で亜− 4Q〔C〕亜2Q〔C〕亜 Q〔C〕の点^てん電^でん荷^かがあるとき亜Q〔C〕の点^てん電^でん荷^かに 働^はたらく静^せい電^{でんりょく}力 F〔N〕を 表^あらわす式^しきとして亜 正ただ

しいものはどれか。

ただし亜真^しん空^くうの誘^ゆう電^でん率^りつをε0〔F/m〕とし亜右^みぎ向^むきの 力^ちからを正^せいとする。

1阿 F＝ Q²

4π ε0r²〔N〕

2阿 F＝ − Q²

4π ε0r²〔N〕

3阿 F＝ Q²

2π ε0r²〔N〕

4阿 F＝ − Q²

2π ε0r²〔N〕

〔No阿〕 図^ずに示^しめす磁^じ路^ろの平^へい均^きん長^ながさl〔m〕亜磁^じ路^ろの断^だん面^めん積^せきA〔m²〕亜透^とう磁^じ率^りつμ〔H/m〕の環^{かんじょう}状鉄^てっ心^しん に巻^まき数^すうNのコイルがあるとき亜コイルの自^じ己^こインダクタンスL〔H〕を 表^あらわす式^しきとして亜正^ただ しいものはどれか。

ただし亜磁^じ束^そくの漏^もれはないものとする。

1阿 L＝μAN² l 〔H〕

2阿 L＝ l

μAN²〔H〕

3阿 L＝AN²

μl 〔H〕

4阿 L＝ μl

AN²〔H〕

〔No阿〕 図^ずに示^しめす回^かい路^ろにおいて亜検^{けんりゅう}流計^けいの電^{でんりゅう}流の流^ながれがMとなるとき亜抵^てい抗^こうR〔Ω〕とインダク タンスL〔mH〕の 値^あたいの組^くみ合^あわせとして亜正^ただしいものはどれか。

ただし亜相^そう互^ごインダクタンスは無^む視^しするものとする。

R L

1阿 10 Ω 5 mH 2阿 40 Ω 10 mH 3阿 40 Ω 20 mH 4阿 60 Ω 10 mH

〔No阿〕 図^ずに示^しめす平^へい衡^こう三^さん相^そう回^かい路^ろの電^{でんりょく}力を測^そく定^ていする電^{でんりょく}力計^けい法^ほうにおいて亜線^せん間^かん電^でん圧^あつがV〔V〕亜 線せん

電でん りゅう流

がI〔A〕のとき亜電^{でんりょく}力 計^けいW1亜W2の指^し 示^じ 値^ち は亜それぞれP1〔W〕亜P2〔W〕

であった。このとき亜負^ふ荷^かの力^りき率^りつを 表^あらわす式^しきとして亜正^ただしいものはどれか。

1阿  2 VI P1＋P2

2阿  3 VI P1＋P2

3阿 P1＋P2

 2 VI

4阿 P1＋P2

 3 VI

〔No阿#〕 図^ずに示^しめすブロック線^せん図^ずの合^ごう成^せい伝^でん達^たつ関^かん数^すうGを 表^あらわす式^しきとして亜正^ただしいものはどれか。

〔No阿(〕 同^どう期^き発^はつ電^でん機^きにおいて亜スリップリングが不^ふ要^ような励^れい磁^じ方^ほう式^しきとして亜適^てき当^とうなものはどれか。

1阿 直^{ちょくりゅう}流励^れい磁^じ機^き方^ほう式^しき

2阿 コミュテータレス励^れい磁^じ方^ほう式^しき 3阿 ブラシレス励^れい磁^じ方^ほう式^しき 4阿 静^せい止^し形^がた励^れい磁^じ方^ほう式^しき

〔No阿0〕 変^へん圧^あつ器^きの励^れい磁^じ突^{とつにゅう}入電^{でんりゅう}流に関^かんする記^きじゅつ述として亜不^ふ適^てき当^とうなものはどれか。

1阿 励^れい磁^じ突^{とつにゅう}入電^{でんりゅう}流はひずみ波^は形^けいであり亜高^{こうちょう}調波^はを多^おおく含^ふくみ亜特^とくに第^{だいちょう}調波^はの含^がん有^ゆう率^りつが

もっと最

も高^たかい。

2阿 励^れい磁^じ突^{とつにゅう}入電^{でんりゅう}流の継^けい続^ぞく時^じ間^かんは亜変^へん圧^あつ器^き回^かい路^ろのインダクタンスと抵^てい抗^こうにより決^きまり亜 大だい

容よう りょう量

器^きほど長^ながい。

3阿 励^れい磁^じ突^{とつにゅう}入電^{でんりゅう}流は亜電^でん圧^あつを印^いん加^かした 直^ちょく後^ごに過^か渡^と的^てきに流^ながれる電^{でんりゅう}流で亜定^てい格^かく電^{でんりゅう}流より 大おお

きい。

4阿 励^れい磁^じ突^{とつにゅう}入電^{でんりゅう}流は亜変^へん圧^あつ器^きの保^ほ護^ごに用^もちいられる比^ひ率^りつ差^さ動^どう継^けい電^でん器^きの誤^ご動^どう作^さの原^げん因^いんとなる 場^ば合^あいがある。

〔No阿2〕 リアクトルの設^せっ置^ちに関^かんする記^きじゅつ述として亜不^ふ適^てき当^とうなものはどれか。

1阿 特^とく別^べつ高^こう圧^あつ変^へん圧^あつ器^きの 中^ちゅう性^せい点^てんと対^たい地^ち間^かんに接^せつ続^ぞくし亜地^ち絡^らく電^{でんりゅう}流を制^せい限^げんする。

2阿 回^かい路^ろに 直^ちょく列^れつに接^せつ続^ぞくし亜遅^おくれ電^{でんりゅう}流を抑^よく制^せいする。

3阿 高^こう圧^あつ進^しん相^そうコンデンサに 直^ちょく列^れつに接^せつ続^ぞくし亜コンデンサへの高^{こうちょう}調波^はの 流^{りゅうにゅう}入を抑^よく制^せいする。

4阿 高^こう圧^あつ進^しん相^そうコンデンサに 直^ちょく列^れつに接^せつ続^ぞくし亜コンデンサ投^{とうにゅう}入時^じの突^{とつにゅう}入電^{でんりゅう}流を抑^よく制^せいする。

〔No阿5〕 図^ずに示^しめす汽^きりょく力発^はつ電^でんのランキンサイクルにおいて亜タービンの入^いり口^ぐちから出^で口^ぐちに至^いたる 蒸^じょう気^きの 圧あつ

りょく力 及およ

び体^たい積^せきの変^へん化^かを 表^あらわす過^か程^ていとして亜適^てき当^とうなものはどれか。

1阿 A → B 2阿 B → C 3阿 C → D 4阿 D → A

〔No阿10〕 変^へん電^でん所^しょに関^かんする記^きじゅつ述として亜^もっと最も不^ふ適^てき当^とうなものはどれか。

1阿 系^けい統^とう電^でん圧^あつを 調^ちょう整^せいする負^ふ荷^か時^じタップ切^きり換^かえ装^そう置^ちには亜電^でん圧^{あつちょう}調整^せい方^ほう式^しきとしては 直^ちょく接^せつ式^しきが亜 限げん

りゅう流 方ほう

式しき

としては抵^てい抗^こう式^しきがある。

2阿 二^にじゅう重母^ぼ線^せんは亜環^{かんじょう}状母^ぼ線^せんに比^くらべて所^しょ要^よう面^めん積^せきが少^すくなくて済^すむが亜系^けい統^とう運^うん用^{ようじょう}上の自^じ由^ゆう度^ど が少^すくない。

3阿 ガス絶^ぜつ縁^えん変^へん圧^あつ器^きは亜不^ふ燃^ねん性^せいガスを絶^ぜつ縁^えんに使^し用^ようしており亜地^ち下^か変^へん電^でん所^しょなど屋^おく内^ない設^せっ置^ちに 適てき

している。

4阿 中^ちゅう性^せい点^てん接^せっ地^ち方^ほう式^しきの 直^ちょく接^せつ接^せっ地^ちでは亜変^へん圧^あつ器^きに段^だん絶^ぜつ縁^えんを 施^ほどこすことが可^か能^のうとなり亜経^けい済^ざい 的てき

である。

〔No阿11〕 送^そう配^はい電^でん系^けい統^とうにおける短^たん絡^らく容^{ようりょう}量の軽^けい減^げん対^たい策^さくに関^かんする記^きじゅつ述として亜不^ふ適^てき当^とうなものはどれか。

1阿 高^こうインピーダンスの変^へん圧^あつ器^きを採^さい用^ようする。

2阿 上^じょう位^い電^でん圧^あつの系^けい統^とうを導^{どうにゅう}入し亜既^き設^せつ系^けい統^とうを分^ぶん割^かつする。

3阿 限^{げんりゅう}流リアクトルを設^せっ置^ちする。

4阿 電^{でんりょく}力用^ようコンデンサを設^せっ置^ちする。

〔No阿12〕 直^{ちょくりゅう}流送^そう電^でんに関^かんする記^きじゅつ述として亜^もっと最も不^ふ適^てき当^とうなものはどれか。

1阿 安^あん定^てい度^どの問^もん題^だいがなく亜送^そう電^でん線^せんの許^きょ容^よう電^{でんりゅう}流まで送^そう電^でん容^{ようりょう}量を大^おおきくすることができる。

2阿 直^{ちょくりゅう}流送^そう電^でんで交^{こうりゅう}流系^けい統^とうを連^れん系^けいしても亜それぞれの短^たん絡^らく容^{ようりょう}量が増^ぞう加^かしない。

3阿 電^{でんりょく}力^ちょう潮^りゅう流の制^せい御^ぎょが迅^じん速^そく亜かつ容^よう易^いに 行^おこなえる。

4阿 高^こう電^でん圧^あつ茜大^だい電^{でんりゅう}流の遮^しゃ断^だんが容^よう易^いに 行^おこなえる。

〔No阿13〕 LED 光^こう源^げんに関^かんする記^きじゅつ述として亜^もっと最も不^ふ適^てき当^とうなものはどれか。

1阿 蛍^けい光^こうランプや HID ランプより 長^ちょう寿^{じゅみょう}命である。

2阿 光^こう束^そくは亜点^てん灯^とう時^じ間^かんの経^けい過^かにかかわらず一^いっ定^ていである。

3阿 蛍^けい光^こうランプに比べて亜振^しん動^どうや 衝^しょう撃^げきに強^つよい。

4阿 pn 接^せつ合^ごうの個^こ体^たいデバイスであり亜^じゅん順方^ほう向^こうに電^{でんりゅう}流を流^ながすと発^はっ光^こうする。

〔No阿14〕 鉛^なまり蓄^ちく電^でん池^ちに関^かんする記^きじゅつ述として亜不^ふ適^てき当^とうなものはどれか。

1阿 ベント形^がた蓄^ちく電^でん池^ちは亜酸^さん霧^むが脱^{だっしゅつ}出しないようにしたもので亜使^し用^{ようちゅう}中補^ほ水^すいが必^ひつ要^ようである。

2阿 蓄^ちく電^でん池^ちの内^ない部^ぶ抵^てい抗^こうは亜残^ざん存^ぞん容^{ようりょう}量が少^すくなくなるほど減^{げんしょう}少する。

3阿 触^しょく媒^ばい栓^せんは亜^じゅう充電^でんしたときに発^はっ生^せいするガスを水^みずに戻^もどす機^き能^のうを持^もつ。

4阿 定^てい格^かく容^{ようりょう}量は亜規^き定^ていの 条^じょう件^けん下^かで放^ほう電^{でんしゅう}終止^し電^でん圧^あつまで放^ほう電^でんしたとき亜取^とり出^だせる電^でん気^きりょう量 である。

〔No阿15〕 三^さん相^そうかご形^がた誘^ゆう導^どう電^でん動^どう機^きの Y− 始^し動^どう方^ほう式^しきに関^かんする記^きじゅつ述として亜不^ふ適^てき当^とうなものはどれか。

1阿 Y 結^けっ線^せんから 結^けっ線^せんへ切^きり替^かえるときに亜大^おおきな突^{とつにゅう}入電^{でんりゅう}流が流^ながれることがある。

2阿 始^し動^どう時^じには亜各^かく相^そうの固^こ定^てい子^し巻^まき線^せんに定^てい格^かく電^でん圧^あつの 1

3 の電^でん圧^あつが加^くわわる。

3阿 始^し動^どう電^{でんりゅう}流は亜 結^けっ線^せんで全^ぜん電^でん圧^あつ始^し動^どうしたときの 1

3 になる。

4阿 始^し動^どうトルクは亜 結^けっ線^せんで全^ぜん電^でん圧^あつ始^し動^どうしたときの 1

3 になる。

※ 問^もん題^だい番^ばん号^ごう〔No阿16〕から〔No阿47〕までは亜32 問^もん題^だいのうちから 14 問^もん題^だいを選^せん択^たくし亜解^かい答^とうしてください。

〔No阿16〕 汽^きりょく力発^はつ電^でん所^しょの設^せつ備^びに関^かんする記^きじゅつ述として亜不^ふ適^てき当^とうなものはどれか。

1阿 過^か熱^ねつ器^きは亜高^こう圧^あつタービンで仕^し事^ごとをした 蒸^じょう気^きを 再^ふたたびボイラで過^か熱^ねつし亜熱^ねつ効^こう率^りつを向^{こうじょう}上 させる。

2阿 節^せっ炭^たん器^きは亜煙^えん道^どうガスの余^よ熱^ねつを利^り用^ようしてボイラへの 給^きゅう水^すいを加^か熱^ねつし亜熱^ねつ効^こう率^りつを向^{こうじょう}上させる。

3阿 復^ふく水^すい器^きは亜タービンの排^はい気^きじょう蒸気^きを冷^{れいきゃく}却^ぎょう凝^しゅく縮するとともに水^みずとして回^{かいしゅう}収する。

4阿 給^きゅう水^すい加^か熱^ねつ器^きは亜タービンの途^とちゅう中から 抽^ちゅう気^きした 蒸^じょう気^きで亜ボイラへの 給^きゅう水^すいを加^か熱^ねつする。

〔No阿17〕 風^{ふうりょく}力発^はつ電^でんに関^かんする記^きじゅつ述として亜^もっと最も不^ふ適^てき当^とうなものはどれか。

1阿 プロペラ形^がた風^ふう車^しゃは亜風^ふう速^そく変^へん動^どうに対^たいする制^せい御^ぎょが容^よう易^いである。

2阿 ダリウス形^がた風^ふう車^しゃは亜垂^{すいちょく}直軸^じく型^がたのため亜風^ふう向^こうの変^へん化^かに対^たいして姿^し勢^せいを変^かえる必^ひつ要^ようがない。

3阿 ナセルは亜水^すい平^へい軸^じく風^ふう車^しゃにおいてタワーの 上^じょう部^ぶに配^はい置^ちされ亜動^{どうりょく}力伝^でん達^たつ装^そう置^ち亜発^はつ電^でん機^き亜 制せい

御ぎょ

装そう

置^ちなどを格^かく納^のうするもの亜及^およびその内^ない容^よう物^ぶつの総^{そうしょう}称である。

4阿 ヨー制^せい御^ぎょ装^そう置^ちは亜風^{ふうきょう}況に応^おうじてブレードの設^せっ置^ち角^かく度^どを制^せい御^ぎょする装^そう置^ちである。

〔No阿18〕 変^へん電^でん所^しょの変^へん圧^あつ器^きのインピーダンスを小^ちいさくした場^ば合^あいの記^{き じゅつ}述として亜不^ふ適^てき当^とうなものは どれか。

1阿 変^へん圧^あつ器^きの電^でん圧^あつ変^へん動^どう率^りつが減^{げんしょう}少する。

2阿 系^けい統^とうの安^あん定^てい度^どが向^{こうじょう}上する。

3阿 系^けい統^とうの短^たん絡^らく電^{でんりゅう}流が増^ぞう加^かする。

4阿 変^へん圧^あつ器^きの全^ぜん損^そん失^しつが増^ぞう加^かする。
