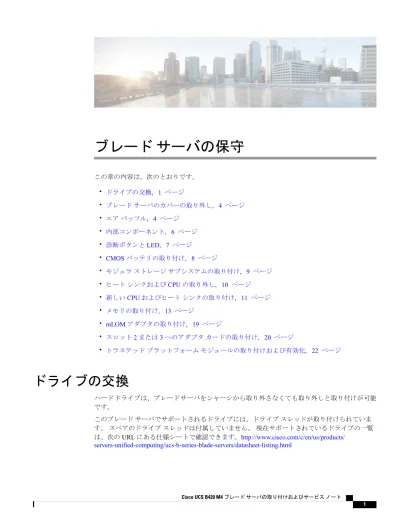

ブレードサーバの保守

(1)

ブレードサーバの保守

この章の内容は、次のとおりです。 • ドライブの交換, 1 ページ • ブレードサーバのカバーの取り外し, 4 ページ • エアバッフル, 4 ページ • 内部コンポーネント, 6 ページ • 診断ボタンと LED, 7 ページ • _{CMOS バッテリの取り付け, 8 ページ} • モジュラストレージサブシステムの取り付け, 9 ページ • ヒートシンクおよび CPU の取り外し, 10 ページ • 新しい CPU およびヒートシンクの取り付け, 11 ページ • メモリの取り付け, 13 ページ • mLOM アダプタの取り付け, 19 ページ • スロット 2 または 3 へのアダプタカードの取り付け, 20 ページ • トラステッドプラットフォームモジュールの取り付けおよび有効化, 22 ページ

ドライブの交換

ハードドライブは、ブレードサーバをシャーシから取り外さなくても取り外しと取り付けが可能です。このブレードサーバでサポートされるドライブには、ドライブスレッドが取り付けられています。スペアのドライブスレッドは付属していません。現在サポートされているドライブの一覧は、次の URL にある仕様シートで確認できます。http://www.cisco.com/c/en/us/products/ servers-unified-computing/ucs-b-series-blade-servers/datasheet-listing.html

(2)

稼働中のシステムでドライブをアップグレードまたは追加する前に、Cisco UCS Manager でサービスプロファイルを確認し、新しいハードウェア設定が、サービスプロファイルで設定されているパラメータの範囲内になることを確認します。静電破壊を防止するために、作業中は静電気防止用リストストラップを着用してください。注意

ブレードサーバのハードドライブの取り外し

ブレードサーバからハードドライブを取り外すには、次の手順に従います。ブレードサーバの保守ブレードサーバのハードドライブの取り外し

(3)

手順 ステップ 1 ボタンを押してイジェクタを解除し、スロットからハードドライブを引き出します。 ステップ 2 取り外したハードドライブをすぐに別のサーバに取り付けない場合は、静電気防止用マットまたは静電気防止用フォームの上にハードドライブを置きます。 ステップ 3 スロットを空のままにする場合は、ブレードサーバにほこりが入らないようにハードディスクドライブのブランク前面プレートを取り付けます。 図 1：ドライブの取り外しおよび取り付け ブレードサーバの保守ブレードサーバのハードドライブの取り外し

(4)

ブレードサーバのハードドライブの取り付け

ブレードサーバにハードドライブを取り付けるには、次の手順に従います。手順 ステップ 1 ハードドライブレバーの解除ボタンを押してレバーを開きます。 ステップ 2 ブレードサーバの開口部にハードドライブを差し込んでゆっくりと押し込み、ハードドライブを装着します。 ステップ 3 ハードドライブレバーを押して閉じます。

RAID サービスのフォーマットと設定には Cisco UCS Manager を使用します。詳細については、 使用しているバージョンの Cisco UCS Manager の『Configuration Guide』設定ガイドは、次の URL で入手できます。http://www.cisco.com/en/US/products/ps10281/products_installation_and_configuration_ guides_list.html

RAID クラスタを移動する必要がある場合は、『Cisco UCS Manager B-Series Troubleshooting Guide （Cisco UCS Manager B シリーズトラブルシューティングガイド）』を参照してください。

ブレードサーバのカバーの取り外し

手順 ステップ 1 次の図に示すようにボタンを押し続けます。 ステップ 2 カバーのバックエンドをつかんでカバーを後方に引き、引き上げます。

エアバッフル

下記は、このサーバに付属しているエアバッフルを示しています。この装置は、サーバコンポーネントに対する空気の流れを誘導して改善します。これらの取り付けに工具は必要ありません。 DIMM の上部に配置し、スタンドオフに合わせます。バッフルのタブがマザーボードにあるスロットにセットされていることを確認します。セット注意ブレードサーバの保守ブレードサーバのハードドライブの取り付け

(5)

ブレードサーバの保守

(6)

内部コンポーネント

図 2：ブレードサーバの内部図 ヒートシンクと CPU（下） 7 イジェクタつまみネジ 1 CPU ヒートシンク取り付けガイドピン 8 SD カードスロット 2 トラステッドプラットフォームモジュール（TPM） 9 モジュラストレージサブシステムコネクタ 3 アダプタ 1 は、Cisco VIC 1340 アダプタと Cisco VIC 1240 アダプタだけをサポートしています。 10 USB メモリ 4 ブレードサーバの保守内部コンポーネント

(7)

アダプタカード： •アダプタ 2 は（サーバの正面から見て）左側のスロットで、アダプタ 1 に部分的に重なっています。 •アダプタ 3 は（サーバの正面から見て）右側のスロットです。 11 CMOS バッテリ 5 診断ボタン 12 DIMM スロット 6 ヒートシンクと CPU の番号は次のとおりです。（注） •左前面ヒートシンクと CPU 1 •右前面ヒートシンクと CPU 2 •右背面ヒートシンクと CPU 3 •左背面ヒートシンクと CPU 4

診断ボタンと LED

ブレードの起動時に POST 診断によって CPU、DIMM、HDD、アダプタカードがテストされ、障害があればエラー通知が UCS Manager に送信されます。通知は Cisco UCS Manager システムエ ラーログまたは show tech-support コマンド出力で確認できます。エラーが検出されると、障害 が発生したコンポーネントの横にある LED もオレンジに点灯します。実行時に、ブレード BIOS とコンポーネントドライバによってハードウェアの障害がモニタされ、必要に応じてオレンジ色の診断 LED が点灯します。 LED の状態は保存され、シャーシからブレードを取り外すと、LED の値は最大 10 分間継続されます。マザーボードの LED 診断ボタンを押すと、コンポーネントに障害が発生していることを示す LED が最大 30 秒間点灯するので、コンポーネントの識別が容易になります。シャーシにブレードを取り付け直して起動すると LED の障害値がリセットされ、プロセスが最初から開始されます。 DIMM 挿入エラーが検出されると、ブレードの検出プロセスが失敗する場合があり、エラーはサーバの POST 情報でレポートされます。これは、UCS Manager GUI または CLI から確認できます。特定の規則に従って DIMM が装着されている必要があります。このルールはブレードサーバのモデルによって異なります。ルールについてはブレードサーバの各マニュアルを参照してください。 DIMM またはアダプタカードで障害が発生すると、サーバの状態 LED は、軽微な障害ではオレンジに点灯し、重大な障害ではオレンジに点滅します。ブレードサーバの保守 診断ボタンと LED

(8)

CMOS バッテリの取り付け

すべての Cisco UCS ブレードサーバは、電源がオンになっているシャーシに装着されていない場合は、CR2032 バッテリを使用して BIOS 設定を保持します。

バッテリを正しく交換しないと、爆発するおそれがあります。交換用バッテリは元のバッテリと同じものか、製造元が推奨する同等のタイプのものを使用してください。 Dispose of used batteries according to the manufacturer’s instructions.

警告バッテリの取り付けまたは交換を行うには、次の手順に従います。手順 ステップ 1 既存のバッテリを取り外します。 a) ブレードの電源をオフにして、シャーシから取り外し、上部カバーを取り外します。 b) バッテリからバッテリソケット固定クリップを押し外します。 c) ソケットからバッテリを持ち上げます。指を入れるスペースがない場合は、ラジオペンチでバッテリを保持します。 ステップ 2 交換用バッテリを取り付けます。 a) バッテリソケット固定クリップをバッテリがハウジングに嵌合している場所から押し外します。 b) バッテリのプラス（+）マークが固定クリップと反対向きになるように、新しいバッテリをソケットに挿入します。ハウジング内に固定されるように、固定クリップでバッテリの上部全体を留めます。 c) 上部カバーを取り付けます。 d) シャーシにサーバを取り付け、電源ボタンを押してブレードをオンにします。ブレードサーバの保守 CMOS バッテリの取り付け

(9)

モジュラストレージサブシステムの取り付け

図 3：モジュラストレージサブシステムの取り付け 手順 ステップ 1 モジュラストレージサブシステムとマザーボードの両方のコネクタから保護カバーを取り外します。 ステップ 2 モジュラストレージサブシステムコネクタをマザーボードコネクタの上に配置し、非脱落型ネジの位置を、スタンドオフとマザーボード取り付け穴に合わせます。

ステップ 3 モジュラストレージサブシステムの「PRESS HERE TO INSTALL」というラベルの部分を、マザーボードコネクタに押し込みます。

ステップ 4 ネジを締めます。

(10)

ヒートシンクおよび CPU の取り外し

手順 ステップ 1 4 本の非脱落型ネジを緩めます。 ステップ 2 ヒートシンクを取り外します。 図 4：ヒートシンクおよび CPU の取り外し ブレードサーバの保守 ヒートシンクおよび CPU の取り外し

(11)

ステップ 3 自動ロードソケット（SLS）のレバーを外します。 ステップ 4 SLS レバーを外します。 ステップ 5 （図の矢印で示すように）CPU キャリアの両側を持ち、SLS プラグシートに立たせます。 図 5：CPU のキャリアと SLS プラグシート ステップ 6 CPU キャリアを上に引っ張り SLS プラグシートから抜き出します。

新しい CPU およびヒートシンクの取り付け

サーバに新しい CPU を取り付ける前に、次の点を確認してください。 • CPU が特定のモデルサーバでサポートされている。これは、サーバの技術仕様注文ガイドまたは Cisco UCS 機能カタログの関連リリースで確認できます。 • CPU と特定のサーバの設定をサポートする BIOS アップデートが存在し、インストール済みである。

•サーバが Cisco UCS Manager によって管理される場合、Cisco UCS Manager 内のこのサーバのサービスプロファイルによって新しい CPU が認識され、許可される。

(12)

• CPU およびヒートシンクは異なっており、正しい場所に取り付ける必要がある。前面ヒートシンクおよび CPU 1 と CPU 2 は、ブレードサーバの前面に取り付ける必要があります。背面ヒートシンクおよび CPU 3 と CPU 4 は、ブレードサーバの背面に取り付ける必要があります。手順 ステップ 1 CPU キャリアを両側から保持します（矢印で示すように）。 2 つの CPU キャリアのペグを自動ロードソケット（SLS）のプラグシートに挿入し位置を調整します。適切な位置に配置されるように、ALIGN の文字の下にある黄色の横線が水平であることを確認します。 図 6：CPU キャリアの挿入 ブレードサーバの保守 新しい CPU およびヒートシンクの取り付け

(13)

ステップ 2 カチッと音がするまで外側から CPU キャリアの上部をゆっくり押し込みます。 ステップ 3 ソケットラッチを閉じます。 ステップ 4 自動ロードソケット（SLS）のレバーを固定します。 ステップ 5 SLS のレバーを固定します。 ステップ 6 付属の熱グリースを使用して、CPU とヒートシンクを熱結合します。 ステップ 7 ヒートシンクを設置します。マザーボードに取り付けられる黄色の CPU ヒートシンク取り付けガイドピンは、ヒートシンクの切り欠き部を使用して調整し、ヒートシンクが適切に取り付けられるようにする必要があります。 図 7：ヒートシンクの交換 ステップ 8 図に示す順序で 4 本の非脱落型ネジを締めます。

メモリの取り付け

ブレードサーバに DIMM を取り付けるには、次の手順を実行します。ブレードサーバの保守メモリの取り付け

(14)

手順 ステップ 1 カチッという音がするまで、両端が均等になるようにして DIMM をスロットに押し込みます。 DIMM には正しい取り付け方向があります。通常の力で DIMM がソケットに収まらない場合は、 DIMM のノッチの位置がスロット側と一致しているかどうかを確認します。 DIMM のノッチがスロットに合っていることを確認します。ノッチが合っていないと、 DIMM またはスロット、あるいはその両方が破損するおそれがあります。（注） ステップ 2 DIMM コネクタラッチを内側に少し押して、ラッチを完全にかけます。

サポートされている DIMM

このブレードサーバでサポートされる DIMM は定期的に更新されます。現在サポートされていて使用可能な DIMM のリストは、次の URL にある仕様シートに記載されています。 http://www.cisco.com/en/US/products/ps10280/products_data_sheets_list.html [英語] 仕様シートに記載されている DIMM 以外のメモリ DIMM は使用しないでください。これらを使用すると、サーバに修復不可能な損傷を与え、RMA およびダウンタイムが必要になる場合があります。

メモリ配列

Cisco UCS B420 の高性能ブレードサーバには、DIMM を取り付けるための 48 個のスロット（各 CPU に 12 個）があります。各 CPU では 12 個の DIMM スロットが 4 チャネルに分散しています。このブレードサーバでは、すべての装着された CPU に少なくとも 1 個の DIMM が接続されている必要があります。 CPU が不在のスロットに取り付けられた DIMM は認識されません。最適なパフォーマンスを得るには、すべての CPU に DIMM を均等に分散させます。 DIMM コネク

ブレードサーバの保守 サポートされている DIMM

(15)

タラッチは青、黒、および白に色分けされており、この順序で DIMM を取り付ける必要があります。 図 8：ブレードサーバ内のメモリスロット CPU 3 の DIMM 3 CPU 1 の DIMM 1 CPU 4 の DIMM 4 CPU 2 の DIMM 2

チャネル

各 CPU には 4 個のチャネルがあり、3 つの DIMM を構成しています。各チャネルは 1 文字で識別されます。各チャネルメンバは、1、2、または 3 の番号によって識別されます。

DIMM スロットは、それぞれの関連する CPU に隣接しています。 DIMM を取り付けるときは、次の表に示す構成で追加する必要があります。

(16)

表 1：UCS B420 M4 DIMM スロットの装着 カラーコーディング CPU 4 スロット の装着 CPU 3 スロット の装着 CPU 2 スロット の装着 CPU 1 スロット の装着 CPU 単 位での DIMM 青色 M1 I1 E1 A1 1 青色 M1、N1 I1、J1 E1、F1 A1、B1 2 青色 M1、N1、O1 I1、J1、K1 E1、F1、G1 A1、B1、C1 3 青色 M1、N1、O1、 P1 I1、J1、K1、 L1 E1、F1、G1、 H1 A1、B1、C1、D1 4 パフォーマンス上の理由から推奨されません。 5 青色、黒色 M1、N1、O1、 M2、N2、O2 I1、J1、K1、 I2、J2、K2 E1、F1、G1、 E2、F2、G2 A1、B1、C1、 A2、B2、C2 6 パフォーマンス上の理由から推奨されません。 7 青色、黒色 M1、N1、O1、 P1、M2、N2、 O2、P2 I1、J1、K1、 L1、I2、J2、 K2、L2 E1、F1、G1、 H1、E2、F2、 G2、H2 A1、B1、C1、 D1、 A2、B2、 C2、D2 8 青色、黒色、白色 M1、N1、O1、 M2、N2、O2、 M3、N3、O3 I1、J1、K1、 I2、J2、K2、 I3、J3、K3 E1、F1、G1、 E2、F2、G2、 E3、F3、G3 A1、B1、C1、 A2、B2、C2、 A3、B3、C3 9 パフォーマンス上の理由から推奨されません。 10 パフォーマンス上の理由から推奨されません。 11 青色、黒色、白色 M1、N1、O1、 P1、M2 N2、 O2、P2、M3、 N3、O3、P3 I1、J1、K1、 L1、I2、J2、 K2、L2、I3、 J3、K3、L3 E1、F1、G1、 H1、E2、F2、 G2、H2、E3、 F3、G3、H3 A1、B1、C1、 D1、 A2、B2、 C2、D2、 A3、 B3、C3、D3 12 ブレードサーバの保守チャネル

(17)

図 9：DIMM と CPU の物理的配置

図 10：チャネルの論理図

(18)

メモリのパフォーマンス

サーバを設定する際には、次のことを考慮します。 •ブレード内の DIMM のサイズは異なってもかまいませんが、速度を混在させると、高速の DIMM が低速の DIMM の速度で稼働します。 • DIMM タイプ（LRDIMM、RDIMM）の混在はできません。 • CPU の選択によっては、パフォーマンスに影響を及ぼす場合があります。使用する CPU はブレードサーバの保守メモリのパフォーマンス

(19)

• DIMM の装着状態が CPU 間で揃っていない場合、パフォーマンスが低下することがあります。

mLOM アダプタの取り付け

アダプタスロット 1 は、Cisco VIC 1340 アダプタと VIC 1240 アダプタだけをサポートしています。これらの VIC は、Cisco UCS 6100 および 6200 シリーズファブリックインターコネクトを介して接続を提供します。 Cisco VIC 1200 シリーズ（1240 および 1280）は、UCS 6100 および 6200 シリーズファブリックインターコネクトの両方を実装する UCS ドメインで互換性があります。 Cisco VIC 1300 シリーズ（1340 および 1380）は、UCS 6200 シリーズファブリックインターコネクトのみと互換性があります。

これを扱う作業では、アダプタカードを取り外す必要があります。

（注）

ブレードサーバに Cisco VIC 1240 または VIC 1340 を取り付けるには、次の手順を実行します。手順 ステップ 1 VIC のボードを、コネクタがマザーボードのコネクタの上にくるように保持し、非脱落型ネジをマザーボード上のスタンドオフポストの位置に合わせます。 ステップ 2 VIC のボードのコネクタをマザーボードのコネクタにしっかりと押し込みます。 ステップ 3 非脱落型ネジを締めます。ブレードサーバの保守 mLOM アダプタの取り付け

(20)

VIC を取り外すには、上記の手順と逆の順序で行います。マザーボードからコネクタを取り外すときは、コネクタとの接続が緩むまで、コネクタの長さ方向に基板を数回ゆっくり往復運動させると効果的です。ヒント 図 11：mLOM アダプタの取り付け

スロット 2 または 3 へのアダプタカードの取り付け

ネットワークアダプタとインターフェイスカードは、すべて同じ取り付け手順に従います。これらのカードは頻繁に更新されます。現在サポートされていてこのサーバに対して使用可能なモデルは、次の URL の仕様シートに記載されています。 http://www.cisco.com/en/US/products/ps10280/products_data_sheets_list.html [英語] サーバには 3 つのアダプタスロットがあります。 •アダプタスロット 1（4 × 10 Gb）は、VIC 1340 または VIC 1240 アダプタ用スロットです。他のアダプタカードをスロット 1 に装着することはできません。 •アダプタスロット 2（4 × 10 Gb）は、VIC ポートエクスパンダカードまたはストレージアクセラレータカード用スロットです。ポートエクスパンダは、VIC 1340 または VIC 1240 が装着されている場合にだけ使用できます。ブレードサーバの保守 スロット 2 または 3 へのアダプタカードの取り付け

(21)

VIC 1340 および VIC 1380 アダプタには Cisco UCS 6200 シリーズファブリックインターコネクトが必要で、Cisco Nexus 2208XP および 2204XP ファブリックエクステンダ（FEX）モジュールをサポートしています。

VIC 1240 および VIC 1280 アダプタは、Cisco UCS 6200 および 6100 シリーズファブリックインターコネクトをサポートしており、また Cisco Nexus 2208XP、2204XP および 2104XP FEX モジュールをサポートしています。 VIC 1240 または 1280 を UCS 6100 シリーズファブリックインターコネクトで使用する場合、ブレードサーバには Cisco UCS Manager の最小ソフトウェアリリース 2.2 が必要です。

あるタイプのアダプタカードを別のタイプのアダプタカードに切り替える場合は、アダプタを物理的に切り替える前に、最新のデバイスドライバをダウンロードして、サーバのオペレーティングシステムにロードしてください。詳細については、該当する『Cisco UCS Manager Software Configuration Guide』の「Firmware Management（ファームウェア管理）」の章を参照してください。手順 ステップ 1 アダプタボードをコネクタがマザーボードのコネクタの上にくるように保持し、アダプタの 2 本の非脱落型ネジをマザーボード上のスタンドオフポストの位置に合わせます（番号 1）。 ステップ 2 アダプタのコネクタをマザーボードのコネクタにしっかりと押し込みます（番号 2）。 ステップ 3 非脱落型ネジを締めます（番号 3）。 図 12：アダプタカードの取り付け ブレードサーバの保守 スロット 2 または 3 へのアダプタカードの取り付け

(22)

トラステッドプラットフォームモジュールの取り付けお

よび有効化

トラステッドプラットフォームモジュール（TPM）は、サーバの認証に使用するアーティファクトを安全に保存できるコンポーネントです。これらのアーティファクトには、パスワード、証明書、または暗号キーを収録できます。プラットフォームが信頼性を維持していることを確認するうえで効果的なプラットフォームの尺度の保存でも、TPM を使用できます。すべての環境で安全なコンピューティングを実現するうえで、認証（プラットフォームがその表明どおりのものであることを証明すること）および立証（プラットフォームが信頼でき、セキュリティを維持していることを証明するプロセス）は必須の手順です。これは Intel の Trusted Execution Technology（TXT）セキュリティ機能の要件であり、TPM を搭載したサーバの BIOS 設定でイネーブルにする必要があります。 TPM の取り付けは、工場出荷後にサポートされます。ただし、TPM は一方向ネジで取り付けられるため、交換したり、別のサーバに取り付けたりすることはできません。 TPM を取り付けたサーバを返却する場合は、交換用サーバを新しい TPM とともにオーダーする必要があります。（注）手順 ステップ 1 TPM のハードウェアを取り付けます。 a) ブレードサーバの電源をオフにして、ブレードサーバを停止し、シャーシから取り外します。 b) ブレードサーバのカバーを取り外します。 c) サーバのマザーボード上の TPM ソケットに TPM を取り付け、付属の一方向ネジを使用して固定します。 TPM ソケットの位置については、次の図を参照してください。 d) ブレードサーバをシャーシに戻して電源を入れ、ブレードサーバが自動的に再認識、再関連付け、および再始動されるようにします。ブレードサーバの保守トラステッドプラットフォームモジュールの取り付けおよび有効化

(23)

e) 次のステップに進み、サーバ BIOS での TPM サポートをイネーブルにします。 図 13：TPM ソケットの位置 マザーボード上の TPM ソケット 2 サーバの前面 1 ステップ 2 BIOS での TPM サポートをイネーブルにします。

TPM サポートは、M4 ブレードサーバ（Cisco UCS B200 M4 ブレードサーバ、Cisco UCS B420 M4 ブレードサーバ、Cisco UCS B260 M4 および B460 M4 ブレードサーバなど）の BIOS ではデフォルトでイネーブルになっています。（注） a) サーバのサービスプロファイルにある BIOS ポリシーで静音モードをイネーブルにします。 b) KVM ドングル（N20-BKVM）を使用してサーバの前面パネルにキーボード、モニタ、マウスを接続するか、その他の方法で、サーバに直接接続します。 c) サーバをリブートします。 d) この再起動のときに F2 キーを押して BIOS のセットアップ画面を開始します。 e) [Advanced] タブで、[Trusted Computing] を選択し、Enter を押して [TPM Security Device

Configuration] ウィンドウを開きます。

(24)

f) [TPM Support] オプションを [Enabled] に設定します。

g) F10 を押して、設定を保存し、終了します。次のステップで、サーバがリブートできるようにしますが、プロンプトが表示されるのを待って F2 を押します。

ステップ 3 BIOS での TPM 状態をイネーブルにします。

a) この再起動のときに F2 キーを押して BIOS のセットアップ画面を開始します。 b) [Advanced] タブで、[Trusted Computing] を選択し、Enter を押して [TPM Security Device

c) [TPM State] オプションを [Enabled] に設定します。

d) F10 を押して、設定を保存し、終了します。次のステップで、サーバがリブートできるようにしますが、プロンプトが表示されるのを待って F2 を押します。

ステップ 4 [TPM Support] と [TPM State] が [Enabled] であることを確認します。

a) この再起動のときに F2 キーを押して BIOS のセットアップ画面を開始します。 b) [Advanced] タブで、[Trusted Computing] を選択し、Enter を押して [TPM Security Device

c) [TPM Support] と [TPM State] が [Enabled] に設定されていることを確認します。 d) 次のステップに進み、Intel TXT 機能をイネーブルにします。

ステップ 5 BIOS での Intel TXT 機能をイネーブルにします。 a) [Advanced] タブを選択します。

b) [Intel TXT (LT-SX) Configuration] を選択して、[Intel TXT (LT-SX) Hardware Support] ウィンドウを開きます。 c) [TXT Support] を [Enabled] に設定します。 d) 次の項目が [Enabled] としてリストされていることを確認します。 • [VT Support]（デフォルトは [Enabled]） • [VT-d Support]（デフォルトは [Enabled]） • [TPM Support] • [TPM State]

[VT Support] および [VT-d Support] がイネーブルになっていない場合は、[Advanced] タブに戻り、[Processor Configuration] を選択して、[Intel (R) VT] と [Intel (R) VT-d] を [Enabled] に設定します。

e) F10 を押して、設定を保存し、終了します。

ブレードサーバの保守トラステッドプラットフォームモジュールの取り付けおよび有効化
