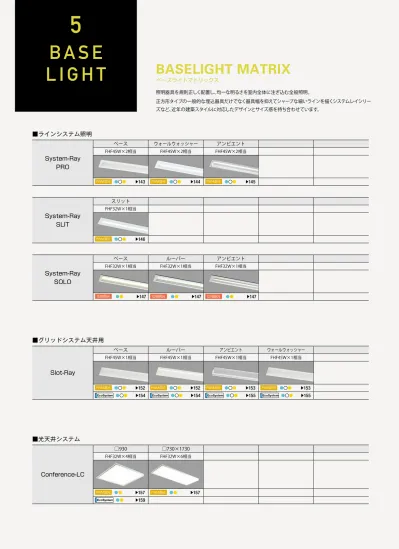

照明器具を規則正しく配置し、均一な明るさを室内全体に注ぎ込む全般照明。
正方形タイプの一般的な埋込器具だけでなく器具幅を抑えてシャープな細いラインを描くシステムレイシリー ズなど、近年の建築スタイルに対応したデザインとサイズ感を持ち合わせています。
System-Ray SLIT
スリット FHF32W×1相当
PWM調光 ●●● ▶146
System-Ray SOLO
ベース ルーバー アンビエント
FHF32W×1相当 FHF32W×1相当 FHF32W×1相当
位相調光 ●● ▶147 位相調光 ●● ▶147 位相調光 ●● ▶147 System-Ray
PRO
ベース ウォールウォッシャー アンビエント
FHF45W×2相当 FHF45W×2相当 FHF45W×2相当
PWM調光 ●●● ▶143 PWM調光 ●●● ▶144 PWM調光 ●●● ▶145
■ラインシステム照明
Slot-Ray
ベース ルーバー アンビエント ウォールウォッシャー
FHF45W×1相当 FHF45W×1相当 FHF45W×1相当 FHF45W×1相当
PWM調光 ●●● ▶152 PWM調光 ●●● ▶152 PWM調光 ●●● ▶153 PWM調光 ●●● ▶153 ●●● ▶154 ●●● ▶154 ●●● ▶155 ●●● ▶155
■グリッドシステム天井用
Conference-LC
□930 □730×1730 FHF32W×4相当 FHF32W×6相当
PWM調光 ●● ▶157 PWM調光 ●● ▶157 ●● ▶159
■光天井システム
BASELIGHT MATRIX
ベースライトマトリックス
05
ベ ー ス ラ イ ト
Conference スクエア
タイプ
□600 □450 □980(プリズム) □1360 □630(公共施設用)
FHP45W×4相当 FHP32W×3相当 FHP45W×2相当 FHF32W×4 FHP32W×3相当
PWM調光 ●● ▶158 PWM調光 ●●●● ▶158 PWM調光 ●● ▶167 非調光 ●● ▶168 非調光 ● ▶168
PWM調光 ▶160 PWM調光 ▶160 ●●● ▶159
Conference ラウンド
タイプ
○1280 ○680 ○620 ○620(交換可能型) ○620(交換可能型)
FHD85W×3相当 FHD85W×2相当 FHP32W×2相当 FCL30W×4相当 FCL30W×4相当
PWM調光 ●● ▶162 PWM調光 ●● ▶162 PWM調光 ●●● ▶163 非調光 ●● ▶163 非調光 ●● ▶163
PWM調光 ▶161 PWM調光 ▶161
■ベース照明
X-Section 86
直付タイプ 吊下タイプ
FHF32W×1相当 FHF32W×1相当
非調光 ●● ▶164 非調光 ●● ▶165
■直付型/吊下システム
工事用器具 互換タイプ
間接照明用 直管LED
FHF32W×1相当 FHF32W×2相当
非調光 ●● ▶167 非調光 ●● ▶166
■直付型
System-Ray Conceal
L1200 L600
FHF45W×2相当 FHF45W×1相当
PWM調光 ●●● ▶149 PWM調光 ●●● ▶149 ●●● ▶149
■間接照明用
BASELIGHT MATRIX
調色 … 2700K〜5000K 5000K 4000K 3000K 2700K
色温度 …
14 0 ※仕様は予告なしに変更される場合があります。 ※LED素子にはバラツキがあるため同一形名の器具においても光色、明るさが異なる場合があります。
※価格はすべて税別本体価格です。
S
システムレイ プロ/スリットystem-Ray PRO/SLIT
呉市新庁舎
照明器具の存在を誇張せず、シャープな光のラインだけを空間に存在させる。
システムレイ(Ray= 光線)シリーズでは、ミニマイズデザインを線状のフォルムで具現化したベース照明ラインナップを展開しています。
バッフルベース ウォールウォッシャー アンビエント スリット
シャープな光を放ちながらグレアを制御し、
同時に均斉度も高めた設計です。
天井面にも光を照射し、空間全体に明 るさ感をもたらします。
壁面に柔らかな光を拡散させ、上質な 光壁を生み出します。
さらに細く「Ray(光のライン)」コンセ プトを体現しました。
05
ベ ー ス ラ イ ト
S
システムレイ スリットystem-Ray SLIT
142 ※仕様は予告なしに変更される場合があります。 ※LED素子にはバラツキがあるため同一形名の器具においても光色、明るさが異なる場合があります。
※価格はすべて税別本体価格です。
05
ベ ー ス ラ イ ト
System-Ray PRO
システムレイ プロ ウォールウォッシャー
W all Washer System-Ray PRO
システムレイ プロ アンビエント
A mbient
05
ベ ー ス ラ イ ト
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
DD-3270-N
63゜
1/2 照度角 C-C’ Section A-A’ Section
64゜
1/2 照度角
532 2130
237 133
50 20 10
100 200 1000
500
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
DD-3270-W
63゜
1/2 照度角 C-C’ Section A-A’ Section
64゜
1/2 照度角
488 1951
217 122
50 20 10
100 200 1000
500
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
DD-3270-L
63゜
1/2 照度角 C-C’ Section A-A’ Section
64゜
1/2 照度角
466 1866
207 117
50 20 10
100 200 1000
500
天井切込穴寸法 60×1,232
71 1,250(単体)
(150) 71(150)
650
73 73
*当器具は天井内の高さが150mm以上必要です。
天井切込穴寸法 60×1,232
71 1,250(単体)
(150) 71(150)
650
73 73
*当器具は天井内の高さが150mm以上必要です。
*当器具は天井内の高さが150mm以上必要です。
[単体]
天井切込穴寸法 60×3,672
71(150)
73 (150) 7173
3,690
1,235(端部) 1,220(中間部) 1,235(端部)
650 570 650 570 650
[3連結]
■ 適合調光器
3路スイッチ付のコンパクトな壁付調光器、1コ用金属製カバー付スイッチ ボックスや住宅用深型のスイッチボックスに適合。
パナソニックライトコントロール信号線式
NQ20355
※その他、ルートロンGRAFIKEyeQSなど多くの調光器に適合します。
適合調光器は電源ユニットの仕様書にてご確認いただけます。
System-Ray PRO Baffle Base
システムレイプロ
ベースライト ラインシステム
LED FHF45W×2相当 LED FHF45W×2相当
PWM調光 ●●●(Ra83) PWM調光 ●●●(Ra83)
電源電圧:100/200V 電源内蔵PWM調光対応(5〜100%)
ボルト吊
電源電圧:100/200V 電源内蔵
PWM調光対応(5〜100%)
ボルト吊 LED:53W
トリム:アルミ(白色塗装)本体:鋼
カバー:ポリカーボネイト成型品(マット)
重量:6.3kg
LED:53W 本体:鋼
トリム:アルミ(白色塗装)
カバー:ポリカーボネイト成型品(マット)
重量:6.3kg
DD-3270-N ● 5000K
¥75,000 受注品 5045 lm / 53W / 95.2 lm/W LEDモジュール寿命:40,000h
DD-3271-N ● 5000K
¥74,000 受注品 5045 lm / 53W / 95.2 lm/W LEDモジュール寿命:40,000h
DD-3271-W ● 4000K
¥74,000 受注品 4621 lm / 53W / 87.2 lm/W LEDモジュール寿命:40,000h
DD-3271-L ● 3000K
¥74,000 受注品 4419 lm / 53W / 83.4 lm/W LEDモジュール寿命:40,000h
DD-3272-N ● 5000K
¥73,000 受注品 5045 lm / 53W / 95.2 lm/W LEDモジュール寿命:40,000h
DD-3272-W ● 4000K
¥73,000 受注品 4621 lm / 53W / 87.2 lm/W LEDモジュール寿命:40,000h
DD-3272-L ● 3000K
¥73,000 受注品 4419 lm / 53W / 83.4 lm/W LEDモジュール寿命:40,000h
DD-3270-W ● 4000K
¥75,000 受注品 4621 lm / 53W / 87.2 lm/W LEDモジュール寿命:40,000h
DD-3270-L ● 3000K
¥75,000 受注品 4419 lm / 53W / 83.4 lm/W LEDモジュール寿命:40,000h
]単体[ ]連結用端部[ ]連結用中間部[
システムレイ プロ バッフルベース
アール状のディフューザーに加えトリム内側 のテーパー部にリブを配して、十分な光量を 放ちながら不快グレアを制御し、均斉度の高 い室内照度をもたらします。
|ベース| |ベース|
LED一体型
※色温度3500Kの特注対応も可能です。
14 4 ※仕様は予告なしに変更される場合があります。 ※LED素子にはバラツキがあるため同一形名の器具においても光色、明るさが異なる場合があります。
※価格はすべて税別本体価格です。
05
ベ ー ス ラ イ ト
0
0 1 2
3 1 2 3 m
1
2
3
4
単位 : ルクス DD-3342-N
壁面照度分布 壁面より 0.9m
5020 10
100 200 500
0
0 1 2
3 1 2 3 m
1
2
3
4
単位 : ルクス DD-3342-W
壁面照度分布 壁面より 0.9m
5020 10
100 200 500
0
0 1 2
3 1 2 3 m
1
2
3
4
単位 : ルクス 壁面照度分布
5020 10
100 200 500 壁面より
0.9m DD-3342-L
71(150)
73
天井切込穴寸法 60×1,232
73
1,250(単体)
71150
650
*当器具は天井内の高さが150mm以上必要です。
1,235(端部)
650
天井切込穴寸法 60×3,672
650 650
570 570
1,220(中間部) 1,235(端部)
3,690
73
*当器具は天井内の高さが150mm以上必要です。
71150
71(150)
73
71(150)
73
天井切込穴寸法 60×1,232
73
1,250(単体)
71150
650
*当器具は天井内の高さが150mm以上必要です。
1,235(端部)
650
天井切込穴寸法 60×3,672
650 650
570 570
1,220(中間部) 1,235(端部)
3,690
73
*当器具は天井内の高さが150mm以上必要です。
71150
71(150)
73
71(150)
73
天井切込穴寸法 60×1,232
73
1,250(単体)
71150
650
*当器具は天井内の高さが150mm以上必要です。
1,235(端部)
650
天井切込穴寸法 60×3,672
650 650
570 570
1,220(中間部) 1,235(端部)
3,690
73
*当器具は天井内の高さが150mm以上必要です。
71150
71(150)
73
■ 適合調光器
3路スイッチ付のコンパクトな壁付調光器、1コ用金属製カバー付スイッ チボックスや住宅用深型のスイッチボックスに適合。
パナソニックライトコントロール信号線式
NQ20355
※その他、ルートロンGRAFIKEyeQSなど多くの調光器に適合します。
適合調光器は電源ユニットの仕様書にてご確認いただけます。
System-Ray PRO Wall Washer
システムレイプロ
ベースライト ラインシステム
LED FHF45W×2相当 LED FHF45W×2相当 LED FHF45W×2相当 LED FHF45W×2相当
PWM調光 ●●●(Ra83) PWM調光 ●●●(Ra83)
電源電圧:100/200V 電源内蔵PWM調光対応(5〜100%)
ボルト吊
電源電圧:100/200V 電源内蔵PWM調光対応(5〜100%)
ボルト吊 LED:53W
トリム:アルミ(白色塗装)本体:鋼
カバー:ポリカーボネイト(高透過拡散)
重量:6.4kg
LED:53W
トリム:アルミ(白色塗装)本体:鋼
カバー:ポリカーボネイト(高透過拡散)
重量:6.4kg
*当器具は天井内の高さが150mm以上必要です。
[単体] [3連結]
DD-3342-N ● 5000K
¥75,000 受注品 5621 lm / 53W / 106.1 lm/W LEDモジュール寿命:40,000h
DD-3322-N ● 5000K
¥74,000 受注品 5621 lm / 53W / 106.1 lm/W LEDモジュール寿命:40,000h
DD-3322-W ● 4000K
¥74,000 受注品 5149 lm / 53W / 97.2 lm/W LEDモジュール寿命:40,000h
DD-3322-L ● 3000K
¥74,000 受注品 4924 lm / 53W / 92.9 lm/W LEDモジュール寿命:40,000h
DD-3324-N ● 5000K
¥73,000 受注品 5621 lm / 53W / 106.1 lm/W LEDモジュール寿命:40,000h
DD-3324-W ● 4000K
¥73,000 受注品 5149 lm / 53W / 97.2 lm/W LEDモジュール寿命:40,000h
DD-3324-L ● 3000K
¥73,000 受注品 4924 lm / 53W / 92.9 lm/W LEDモジュール寿命:40,000h
DD-3323-N ● 5000K
¥74,000 受注品 5621 lm / 53W / 106.1 lm/W LEDモジュール寿命:40,000h
DD-3323-W ● 4000K
¥74,000 受注品 5149 lm / 53W / 97.2 lm/W LEDモジュール寿命:40,000h
DD-3323-L ● 3000K
¥74,000 受注品 4924 lm / 53W / 92.9 lm/W LEDモジュール寿命:40,000h
DD-3342-W ● 4000K
¥75,000 受注品 5149 lm / 53W / 97.2 lm/W LEDモジュール寿命:40,000h
DD-3342-L ● 3000K
¥75,000 受注品 4924 lm / 53W / 92.9 lm/W LEDモジュール寿命:40,000h
]単体[ ]連結用左端部[ ]連結用中間部[ ]連結用右端部[
システムレイ プロ ウォールウォッシャー
天井から突出することのないフラット フェイスながら壁面に柔らかな光を拡散 させ上質な光壁を生み出します。
|ウォールウォッシャー| |ウォールウォッシャー|
LED一体型
※色温度3500Kの特注対応も可能です。
05
ベ ー ス ラ イ ト
0
0 1 2
3 1 2 3 m
1
2
3
4
直射水平面照度 単位 : ルクス
DD-3325-N
67゜
1/2 照度角 C-C’ Section A-A’ Section
90゜
1/2 照度角
193 772
86 48
50 20
10 100 200 500 5
0
0 1 2
3 1 2 3 m
1
2
3
4
直射水平面照度 単位 : ルクス
DD-3325-W
67゜
1/2 照度角 C-C’ Section A-A’ Section
90゜
1/2 照度角
177 707
79
44
50 20
10 100 200 500 5
0
0 1 2
3 1 2 3 m
1
2
3
4
直射水平面照度 単位 : ルクス
DD-3325-L
67゜
1/2 照度角 C-C’ Section A-A’ Section
90゜
1/2 照度角
169 676
75 42
50 20
10 100 200 500 5
天井切込穴寸法 60×1,232
1,235(端部)
650
73
天井切込穴寸法 60×3,672 1,250(単体)
71150
650
650 650
570 570
1,220(中間部) 1,235(端部)
3,690
<単体>
<3連結>
71(150)
73
25 73
*当器具は天井内の高さが150mm以上必要です。
71(150)
73
25
*当器具は天井内の高さが150mm以上必要です。
71150
天井切込穴寸法 60×1,232
1,235(端部)
650
73
天井切込穴寸法 60×3,672 1,250(単体)
71150
650
650 650
570 570
1,220(中間部) 1,235(端部)
3,690
<単体>
<3連結>
71(150)
73
25 73
*当器具は天井内の高さが150mm以上必要です。
71(150)
73
25
*当器具は天井内の高さが150mm以上必要です。
71150
天井切込穴寸法 60×1,232
1,235(端部)
650
73
天井切込穴寸法 60×3,672 1,250(単体)
71150
650
650 650
570 570
1,220(中間部) 1,235(端部)
3,690
<単体>
<3連結>
71(150)
73
25 73
*当器具は天井内の高さが150mm以上必要です。
71(150)
73
25
*当器具は天井内の高さが150mm以上必要です。
71150
■ 適合調光器
3路スイッチ付のコンパクトな壁付調光器、1コ用金属製カバー付スイッ チボックスや住宅用深型のスイッチボックスに適合。
パナソニックライトコントロール信号線式
NQ20355
※その他、ルートロンGRAFIKEyeQSなど多くの調光器に適合します。
適合調光器は電源ユニットの仕様書にてご確認いただけます。
System-Ray PRO Ambient
システムレイプロ
ベースライト ラインシステム
LED FHF45W×2相当 LED FHF45W×2相当
PWM調光 ●●●(Ra83) PWM調光 ●●●(Ra83)
電源電圧:100/200V 電源内蔵PWM調光対応(5〜100%)
ボルト吊
電源電圧:100/200V 電源内蔵PWM調光対応(5〜100%)
ボルト吊 LED:53W
トリム:アルミ(白色塗装)本体:鋼 カバー:アクリル(クリア内面フロスト)
重量:6.5kg
LED:53W 本体:鋼
トリム:アルミ(白色塗装)
カバー:アクリル(クリア内面フロスト)
重量:6.5kg
*当器具は天井内の高さが150mm以上必要です。
[単体] [3連結]
DD-3325-N ● 5000K
¥89,800 受注品 3823 lm / 53W / 72.1 lm/W LEDモジュール寿命:40,000h
DD-3326-N ● 5000K
¥88,800 受注品 3823 lm / 53W / 72.1 lm/W LEDモジュール寿命:40,000h
DD-3326-W ● 4000K
¥88,800 受注品 3502 lm / 53W / 66.1 lm/W LEDモジュール寿命:40,000h
DD-3326-L ● 3000K
¥88,800 受注品 3349 lm / 53W / 63.2 lm/W LEDモジュール寿命:40,000h
DD-3327-N ● 5000K
¥87,800 受注品 3823 lm / 53W / 72.1 lm/W LEDモジュール寿命:40,000h
DD-3327-W ● 4000K
¥87,800 受注品 3502 lm / 53W / 66.1 lm/W LEDモジュール寿命:40,000h
DD-3327-L ● 3000K
¥87,800 受注品 3349 lm / 53W / 63.2 lm/W LEDモジュール寿命:40,000h
DD-3325-W ● 4000K
¥89,800 受注品 3502 lm / 53W / 66.1 lm/W LEDモジュール寿命:40,000h
DD-3325-L ● 3000K
¥89,800 受注品 3349 lm / 53W / 63.2 lm/W LEDモジュール寿命:40,000h
]単体[ ]連結用中間部[
システムレイ プロ アンビエント
肉厚なアクリルブロックで照射光を上方に も反射させ天井にも光を与えることで、空間 全体に明るさ感をもたらします。
|アンビエント| |アンビエント|
]連結用端部[
LED一体型
※色温度3500Kの特注対応も可能です。
146 ※仕様は予告なしに変更される場合があります。 ※LED素子にはバラツキがあるため同一形名の器具においても光色、明るさが異なる場合があります。
※価格はすべて税別本体価格です。
05
ベ ー ス ラ イ ト
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
DD-3378-N
65゜
1/2 照度角 C-C’ Section A-A’ Section
61゜
1/2 照度角
197 787
87 49
50 20
10 100 200
5 500
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
DD-3378-W
65゜
1/2 照度角 C-C’ Section A-A’ Section
61゜
1/2 照度角
180 721
80 45
50 20
10 100 200
5 500
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
DD-3378-L
65゜
1/2 照度角 C-C’ Section A-A’ Section
61゜
1/2 照度角
172 689
77 43
50 20
10 100 200
5 500
■ 適合調光器
3路スイッチ付のコンパクトな壁付調光器、1コ用金属製カバー付スイッ チボックスや住宅用深型のスイッチボックスに適合。
パナソニックライトコントロール信号線式
NQ20355
※その他、ルートロンGRAFIKEyeQSなど多くの調光器に適合します。
適合調光器は電源ユニットの仕様書にてご確認いただけます。
System-Ray SLIT
システムレイスリット
ベースライト ラインシステム
LED FHF32W相当 LED FHF32W相当
PWM調光 ●●●(Ra83) PWM調光 ●●●(Ra83)
電源電圧:100/200V 電源内蔵PWM調光対応(5〜100%)
ボルト吊
電源電圧:100/200V 電源内蔵PWM調光対応(5〜100%)
ボルト吊 LED:38W
トリム:アルミ(白色塗装)本体:鋼 カバー:アクリル(拡散剤入り)
重量:5.5kg
LED:38W
トリム:アルミ(白色塗装)本体:鋼 カバー:アクリル(拡散剤入り)
重量:5.4kg
DD-3378-N ● 5000K
¥79,800 受注品 2150 lm / 38W / 56.6 lm/W LEDモジュール寿命:40,000h
DD-3379-N ● 5000K
¥78,800 受注品 2150 lm / 38W / 56.6 lm/W LEDモジュール寿命:40,000h
DD-3379-W ● 4000K
¥78,800 受注品 1970 lm / 38W / 51.8 lm/W LEDモジュール寿命:40,000h
DD-3379-L ● 3000K
¥78,800 受注品
DD-3380-N ● 5000K
¥77,800 受注品 2150 lm / 38W / 56.6 lm/W LEDモジュール寿命:40,000h
DD-3380-W ● 4000K
¥77,800 受注品 1970 lm / 38W / 51.8 lm/W LEDモジュール寿命:40,000h
DD-3380-L ● 3000K
¥77,800 受注品 1881 lm / 38W /49.5 lm/W LEDモジュール寿命:40,000h
DD-3378-W ● 4000K
¥79,800 受注品 1970 lm / 38W / 51.8 lm/W LEDモジュール寿命:40,000h
DD-3378-L ● 3000K
¥79,800 受注品 1881 lm / 38W /49.5 lm/W LEDモジュール寿命:40,000h
1881 lm / 38W /49.5 lm/W LEDモジュール寿命:40,000h
]単体[ ]連結用中間部[
システムレイ スリット
トリムと一体感のあるフラットなデザイン。
発光面はわずか12mmのアクリルブロック で特殊な拡散剤を使用し広範囲を照らす事 ができます。
※特注仕様で約1.4倍光量アップが可能です。
|スリット| |スリット|
]連結用端部[
LED一体型
※色温度3500Kの特注対応も可能です。
*当器具は天井内の高さが150mm以上必要です。
※システムレイプロより寸法がせまい商品です。
[単体] [3連結]
天井切込穴寸法 48×3672 (1226+1220+1226)
650 570 650 570 650
3,690 1,220(中間部)
1,235(端部) 1,235(端部)
DD-3379-N/W/L+DD-3380-N/W/L システム展開図
基本断面図 650
1,224.6
1,250
3.1(150) 62 天井切込穴寸法
48×1,232
DD-3378-N DD-3378-W DD-3378-L システムレイ スリムフェイス 単体
1503.1 6212
05
ベ ー ス ラ イ ト
■ 適合調光器
シンプルなデザインに多機能が凝縮された壁付用調光器 ルートロン ホームワークス マエストロ
HWD-4NE-JA-WH
※4台未満を調光する場合には低負荷容量インターフェイス LUT-LBX-JAの接続が必要です。
※そ の 他、ル ートロンGRAFIKEyeQSなど 多くの 調 光 器 に適合します。適合調光器は電源ユニットの仕様書にて ご確認いただけます。
※クラロプレート別売・両切り配線式
System-Ray SOLO
システムレイソロ
ベースライト ラインシステム
DD-3151-N● 5000K(Ra70)
2088 lm / 24.9W / 83.8 lm/W LEDモジュール寿命:40,000h
DD-3152-N● 5000K(Ra70)
1940 lm / 24.9W / 77.9 lm/W LEDモジュール寿命:40,000h
DD-3151-L ● 3000K(Ra80)
1595 lm / 24.9W / 64.0 lm/W LEDモジュール寿命:40,000h
DD-3152-L● 3000K(Ra80)
1482 lm / 24.9W / 59.5 lm/W LEDモジュール寿命:40,000h
|typeⅠ(ベーシックタイプ)| |typeII(高効率タイプ)| |typeIII(アンビエントタイプ)|
LED FHF32W(定格出力)相当
●●(Ra70/80)
位相調光
LED FHF32W(定格出力)相当
●●(Ra70/80)
位相調光
LED FHF32W(定格出力)相当
●●(Ra70/80)
位相調光
DD-3150-N/L
¥46,800 受注品
※光源ユニット(DD-3150-N/L)と、埋込フレーム(TG-363・364・
365・366)を組み合わせてご使用ください。
電源電圧:100V専用 電源内蔵位相調光対応(1〜100%)
埋込フレーム(別売)
LED:24.9W 本体:アルミ(白色塗装)
カバー:波板アクリル(裏面フロスト)
重量:2.4kg
DD-3151-N/L
¥53,800 受注品
※光源ユニット(DD-3151-N/L)と、埋込フレーム(TG-363・364・
365・366)を組み合わせてご使用ください。
電源電圧:100V専用 電源内蔵位相調光対応(1〜100%)
埋込フレーム(別売)
LED:24.9W 本体:アルミ(白色塗装)
カバー:アクリル(クリア)、ルーバー:樹脂(白色)
重量:2.4kg
DD-3152-N/L
¥56,800 受注品
※光源ユニット(DD-3152-N/L)と、埋込フレーム(TG-363・364・
365・366)を組み合わせてご使用ください。
電源電圧:100V専用 電源内蔵位相調光対応(1〜100%)
埋込フレーム(別売)
LED:24.9W 本体:アルミ(白色塗装)
カバー:アクリルブロック(クリア裏面フロスト)
重量:2.5kg
]光源ユニット[(埋込フレームと組み合わせて設置します) ]光源ユニット[(埋込フレームと組み合わせて設置します) ]光源ユニット[(埋込フレームと組み合わせて設置します)
■ 埋込フレーム 単体用
連結用
DD-3150-N/L・DD-3151-N/L・DD-3152-N/L 専用埋込枠
トリム:アルミ(白色塗装)
本体:鋼 重量:1.1kg ボルト吊
TG-363[単体]
¥12,800 受注品
トリム:アルミ(白色塗装)
本体:鋼
重量:1.0kg ボルト吊
TG-364[右端部]
¥12,400 受注品
トリム:アルミ(白色塗装)
本体:鋼
重量:1.0kg ボルト吊
TG-365[左端部]
¥12,400 受注品
トリム:アルミ(白色塗装)
本体:鋼
重量:1.0kg ボルト吊
TG-366[中間部]
¥11,800 受注品 811.2
35
96
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
60゜
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
185 741
82 46
20 10 50 100 500
200 DD-3150-N
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
60゜
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
142 566
63 35
20 10 50 100 500 200 DD-3150-L
LED特有の不快なグレ アを充 分に制 御すると ともに、光の線(Ray)を イメージしました。
高 反 射 率 素 材( 9 6%)
「メガルクス」で作られた ルーバーで、不快なグレア を制御しながらも、高効 率を実現。
天 井 面から飛び出した アクリルブロックにより、
天井面にまで明るさ感を 生み出します。
DD-3150-N + TG-363 DD-3151-N + TG-363 DD-3152-N + TG-363
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
63゜
1/2 照度角 C-C’ Section A-A’ Section
63゜
1/2 照度角
264 1055
117 66
20 10
100 50 1000
500 200 DD-3151-N
811.2 35
96
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
63゜
1/2 照度角 C-C’ Section A-A’ Section
63゜
1/2 照度角
201 806
90 50
2010 100 50 1000
500 200 DD-3151-L
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
63゜
1/2 照度角 C-C’ Section A-A’ Section
68゜
1/2 照度角
142 568
63 35
20 10
100 50 5 500 1000
200 DD-3152-N
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
63゜
1/2 照度角 C-C’ Section A-A’ Section
68゜
1/2 照度角
108 434
48 27
20 10 50 100 500
200 DD-3152-L
811.2 35
96
1埋込フレームを設置
3灯具ユニットを挿入
(バネで固定されます)
△天井面
バネ
2吊りボルト等にて固定 取付手順
取付完了
(例 : System-Ray Solo Type Ⅰ)
取付手順
(例:システムレイ ソロ type I )DD-3150-L ● 3000K(Ra80)
1242 lm / 24.9W /49.8 lm/W LEDモジュール寿命:40,000h
DD-3150-N● 5000K(Ra70)
1624 lm / 24.9W / 65.2 lm/W LEDモジュール寿命:40,000h
LED一体型
14 8 ※仕様は予告なしに変更される場合があります。 ※LED素子にはバラツキがあるため同一形名の器具においても光色、明るさが異なる場合があります。
※価格はすべて税別本体価格です。
05
ベ ー ス ラ イ ト
System-Ray Conceal
システムレイ コンシール
ベースライト 間接照明用
コンシールを使ったライティング手法
柔らかな間接光で、印象的な光 天井を演出するライティング手法 です。空間に奥行き感が生まれ、
上質な光環境を実現させます。
コーブ照明
壁面に柔らかい光を拡散させ、
空間を印象的に演出するライ ティング手法です。
空間全体に明るさ感と開放感が 生まれます。
コーニス照明
コーブ照明イメージ
コーニス照明イメージ
システムレイ コンシール
壁面の上部から天井面に柔らかな光を拡散させる間接ライティング方法『コーブ照明』をはじめ、
コーニス照明や光天井に用いる光源として様々な照明演出に幅広くご利用いただけます。
建築寸法に合わせた器具高さの特注対応も承ります。
立正佼成会附属佼成病院(東京都)
EcoSystem 対応 LED ドライバー
L=594mmタイプは、ルートロンのエコシステム対応LEDドライバー搭載モデルもご用意しました。
器具1台ごとの個別制御やワイヤレスセンサーを用いた自動制御をご利用いただけます。
GINZA KABUKIZA(東京都)
LED一体型
05
ベ ー ス ラ イ ト
35 52
514 584
1,153 1,223
741 811
62
3956 195
3939 195
57° 可動範囲
可動範囲
可動範囲 57°
62
195
71
35 52
71
35 52
66
57°57°
可動範囲 57°57°
57°57°
35 52
514 584
58
39 246
57° 可動範囲
57°
71
35 52
514 584
1,153 1,223
741 811
62
3956 195
3939 195
57° 可動範囲
可動範囲
可動範囲 57°
62
195
71
35 52
71
35 52
66
57°57°
可動範囲 57°57°
57°57°
35 52
514 584
58
39 246
57° 可動範囲
57°
71
個別アドレス
照明器具1台ずつにアドレスを付与。照明器具 1 台 1 台を 自在にコントロール可能です。
自由なグループ設定
グルーピングや再グルーピングも設定だけで、配線替えな く行えます。 レイアウト変更にも柔軟に対応できます。
ドライバー交換時自動プログラミング機能
万が一のドライバー交換時には旧ドライバーに入っていた アドレス情報などを自動的に交換後のドライバーに転送。
再プログラミングの必要がありません。
EcoSystem 対応 グラフィックアイ QS EcoSystem 対応
パウパックモジュール 次世代照明制御プロトコル
EcoSystem
EcoSystem 対応 LED ドライバー
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
LD-2953-N
61゜
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
323 1291
143 81
50 20 10 100
200 5
500
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
LD-2953-L
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
283 1131
126 71
61゜
50 20
10 100 200 500 5
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
LD-2953-W
61゜
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
296 1182
131 74
50 20
10 100 200 500 5
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
LD-2963-N
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
321 1285
143 80
61゜
50 20 10 100
200 5
500
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
LD-2963-L
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
281 1126
125 70
61゜
50 20
10 100 200 500 5
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
LD-2963-W
61゜
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
294 1177
131 74
50 20
10 100 200 500 5
シンプルで簡単な配線
調光器と照明器具間の配線は、電源線(2 芯)と 信号線(2 芯)のみで、特殊な配線や専用配線を必要と しません。信号線は極性フリー。シンプルな配線を実現しています。
エコシステムの詳細はP364〜をご覧ください。
35 52
514 584
1,153 1,223
741 811
62
3956 195
3939 195
57° 可動範囲
可動範囲
可動範囲 57°
62
195
71
35 52
71
35 52
66
57°57°
可動範囲 57°57°
57°57°
35 52
514 584
58
39 246
57° 可動範囲
57°
71
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
LD-2954-N
63゜
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
604 2417
269 151
50 20
200100 500 2000
1000
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
LD-2954-W
63゜
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
553 2214
246 138
50 20 10
100 200 500 1000
0
0 1 2
3 1 2 3 m
1 2 3
4
直射水平面照度 単位 : ルクス
LD-2954-L
63゜
1/2 照度角 C-C’ Section A-A’ Section
60゜
1/2 照度角
529 2117
235 132
50 20 10
100 200 500 1000
※色温度3500Kの特注対応も可能です。
■ 適合調光器
3路スイッチ付のコンパクトな壁付調光器、1コ用金属製カバー付スイッ チボックスや住宅用深型のスイッチボックスに適合。
パナソニックライトコントロール信号線式
NQ20355
※ その他、ルートロン GRAFIK Eye QSなど多くの調光器に適合します。
適合調光器は電源ユニットの仕様書にてご確認いただけます。
LED FHF45W相当〜
電源電圧:100/200V 電源内蔵PWM調光対応(5〜100%)
電源電圧:100/200V 電源内蔵 LED:29W
本体:アルミ(白色塗装)
カバー:波板アクリル(裏面フロスト)
重量:2.0kg
LED:29W
本体:アルミ(白色塗装)
カバー:波板アクリル(裏面フロスト)
重量:2.0kg
LD-2953-N/W/L
¥32,800 受注品
PWM調光 ●●● (Ra83) L=584mm(FHF45W相当) ●●● (Ra83) L=584mm(FHF45W相当)
LD-2953-N
● 5000K
2908 lm / 29W / 100.3 lm/W LEDモジュール寿命:40,000h
LD-2963-N
● 5000K
2881 lm / 29W / 99.3 lm/W LEDモジュール寿命:40,000h
LD-2953-W
○ 4000K
2664 lm / 29W / 91.9 lm/W LEDモジュール寿命:40,000h
LD-2963-W
○ 4000K
2639 lm / 29W / 91.0 lm/W LEDモジュール寿命:40,000h
LD-2953-L
● 3000K
2548 lm / 29W / 87.9 lm/W LEDモジュール寿命:40,000h
LD-2963-L
● 3000K
2523 lm / 29W / 87.0 lm/W LEDモジュール寿命:40,000h
LD-2963-N/W/L
¥38,800 受注品
電源電圧:100/200V 電源内蔵PWM調光対応(5〜100%)
LED:53W
本体:アルミ(白色塗装)
カバー:波板アクリル(裏面フロスト)
重量:4.2kg
PWM調光 ●●● (Ra83) L=1,223mm(FHF45W×2相当)
LD-2954-N
● 5000K
5704 lm / 53W / 107.6 lm/W LEDモジュール寿命:40,000h
LD-2954-W
○ 4000K
5225 lm / 53W / 98.6 lm/W LEDモジュール寿命:40,000h
LD-2954-L
● 3000K
4997 lm / 53W / 94.3 lm/W LEDモジュール寿命:40,000h
LD-2954-N/W/L
¥62,800 受注品
150 ※仕様は予告なしに変更される場合があります。 ※LED素子にはバラツキがあるため同一形名の器具においても光色、明るさが異なる場合があります。
※価格はすべて税別本体価格です。
05
ベ ー ス ラ イ ト
東熱ビル(東京都)
小倉南メディカルケア病院 小倉南ヴィラガーデン(福岡県)
上/ベースタイプ
グレアを抑えながらワイドな配光がラインピッチ3000mmならではの高い均斉度をもたらします。
左下/ウォッシャータイプ
講義室の黒板照明として採用いただきました。
右下/ベース + ウォールウォッシャータイプ 窓から遠い壁面にウォールウォッシャーを配置。
神奈川工科大学K4号館看護医療棟(神奈川県)
S
スロット レイlot-Ray
15 0 ※仕様は予告なしに変更される場合があります。 ※LED素子にはバラツキがあるため同一形名の器具においても光色、明るさが異なる場合があります。
※価格はすべて税抜き本体価格です。
05
ベ ー ス ラ イ ト
システム天井に対応し、一体感を生み出すことにこだわったデザインは、器 具の存在を感じさせず、すっきりとした空間をつくり出します。また器具の 配置を自由に選択できるため、多彩なレイアウトが可能です。
EcoSystem 対応 LED ドライバー
DD-3273-N 空調タイプ
エコシステムの詳細はP364〜をご覧ください。
ベースタイプ ルーバータイプ アンビエントタイプ ウォールウォッシャー
シャープな光を放ちながらグレアを制御し、同時
に均斉度も高めた設計です。 あらゆる角度でのグレアを制御し、快適性
と高効率を両立しています。 天井面にも光を照射し、空間全体に明るさ
感をもたらします。 壁面に柔らかな光を拡散させ、上質な光壁 を生み出します。
4タイプの配光バリエーション 天井面との一体感を生み出すデザイン
ユニークなのは「アンビエントタイプ」。アクリルブロックで反射させた光が天井 面に広がり室内に明るさ感をもたらします。
色温度 3000・4000・5000K の中から電球色相当の 3000K を選んでいただけ れば、暖かみをもつ柔らかな光で寛いだ雰囲気が演出されます。
エアリターン対応可能(カスタムメード)
器具側面に空調(エアリターン)スリットを併設できます。15mm のスリットを 両側面に設けても器具幅 107mm でライン照明の器具幅として標準的な寸法に 留まります。すっきりした天井の広がりで空間の印象は1ランクアップして感じら れます。
ルートロン EcoSystemモデルもラインアップ
EcoSystem 対応 LEDドライバー搭載モデルもフルラインアップで展開しました。
EcoSystem はルートロンの次世代照明制御プロトコルで一筆書きの送り配線で 器具1台1台を個別に制御可能で無線式の昼光センサーや人感知センサーとも 連携して綿密で柔軟性の高い照明設備を構成できます。
EcoSystem 対応 グラフィックアイ QS
サイド配置の場合 センター配置の場合
LIN E UP
