2005 2006 2007 2008 2009 2010 2011

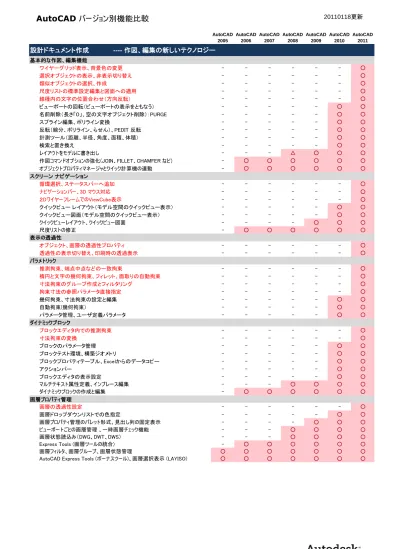

設計ドキュメント作成 ---- 作図、編集の新しいテクノロジー
基本的な作図、編集機能 ワイヤーグリッド表示、背景色の変更 - - - ○ 選択オブジェクトの表示、非表示切り替え - - - ○ 類似オブジェクトの選択、作成 - - - ○ 尺度リストの標準設定編集と図面への適用 - - - ○ 線種内の文字の位置合わせ（方向反転） - - - ○ ビューポートの回転（ビューポートの表示をともなう） - - - ○ ○ 名前削除（長さ「０」、空の文字オブジェクト削除）：PURGE - - - ○ ○ スプライン編集、ポリライン変換 - - - ○ ○ 反転（線分、ポリライン、らせん）、PEDIT 反転 - - - ○ ○ 計測ツール（距離、半径、角度、面積、体積） - - - ○ ○ 検索と置き換え - - - ○ ○ レイアウトをモデルに書き出し - - - △ ○ ○ ○ 作図コマンドオプションの強化(JOIN、FILLET、CHAMFER など) - ○ ○ ○ ○ ○ ○ オブジェクトプロパティマネージャとクイック計算機の連動 - ○ ○ ○ ○ ○ ○ スクリーン ナビゲーション 循環選択、ステータスバーへ追加 - - - ○ ナビゲーションバー、3D マウス対応 - - - ○ ２DワイヤーフレームでのViewCube表示 - - - ○ クイックビュー レイアウト（モデル空間のクイックビュー表示） - - - ○ ○ クイックビュー図面（モデル空間のクイックビュー表示） - - - ○ ○ クイックビューレイアウト、クイックビュー図面 - - - - ○ ○ ○ 尺度リストの修正 - ○ ○ ○ ○ ○ ○ 表示の透過性 オブジェクト、画層の透過性プロパティ - - - ○ 透過性の表示切り替え、印刷時の透過表示 - - - ○ パラメトリック 推測拘束、端点中点などの一致拘束 - - - ○ 楕円と文字の幾何拘束、フィレット、面取りの自動拘束 - - - ○ 寸法拘束のグループ作成とフィルタリング - - - ○ 拘束寸法の参照パラメータ直接指定 - - - ○ 幾何拘束、寸法拘束の設定と編集 - - - ○ ○ 自動拘束(幾何拘束） - - - ○ ○ パラメータ管理、ユーザ定義パラメータ - - - ○ ○ ダイナミックブロック ブロックエディタ内での推測拘束 - - - ○ 寸法拘束の変換 - - - ○ ブロックのパラメータ管理 - - - ○ ○ ブロックテスト環境、構築ジオメトリ - - - ○ ○ ブロックプロパティテーブル、Excelからのデータコピー - - - ○ ○ アクションバー - - - ○ ○ ブロックエディタの表示設定 - - - ○ ○ マルチテキスト属性定義、インプレース編集 - - - ○ ○ ○ ○ ダイナミックブロックの作成と編集 - ○ ○ ○ ○ ○ ○ 画層プロパティ管理 画層の透過性設定 - - - ○ 画層ドロップダウンリストでの色指定 - - - ○ ○ 画層プロパティ管理のパレット形式、見出し列の固定表示 - - - - ○ ○ ○ ビューポートごとの画層管理 、一時画層チェック機能 - - - ○ ○ ○ ○ 画層状態読込み（DWG、DWT、DWS） - - - ○ ○ ○ ○ Express Tools (画層ツールの統合) - ○ ○ ○ ○ ○ ○ 画層フィルタ、画層グループ、画層状態管理 ○ ○ ○ ○ ○ ○ ○2005 2006 2007 2008 2009 2010 2011 ポリライン、スプライン編集 ポリライン主グリップ編集（ストレッチ、追加、削除） - - - ○ ポリライン第２グリップ編集（ストレッチ、追加、円弧と線分変換） - - - ○ 3Dポリラインへの結合 - - - ○ スプライン、フィット点、制御点の表示と編集 - - - ○ スプラインのキンク点追加、制御点追加削除、次数の変更 - - - ○ スプラインにオブジェクトを結合 - - - ○ CAD標準化ツール シートセットマネージャ、シート一覧作成機能強化 - - - ○ ○ 印刷順序を逆にパブリッシュ - - - ○ ○ ○ ○ シートセット マネージャ ○ ○ ○ ○ ○ ○ ○ CAD標準管理自動通知 ○ ○ ○ ○ ○ ○ ○ CAD標準管理、バッチ標準チェック、自動通知、e-トランスミット ○ ○ ○ ○ ○ ○ ○ AutoCAD 2005 AutoCAD 2006 AutoCAD 2007 AutoCAD 2008 AutoCAD 2009 AutoCAD 2010 AutoCAD 2011
注釈機能の強化 ---- 作図、編集を効率化するテクノロジー
異尺度対応の注釈機能 異尺度対応（テキスト、寸法、マルチ引き出し線、ハッチング、ブロック、線種） - - - ○ ○ ○ ○ 注釈尺度ステータスバー - - - ○ ○ ○ ○ 尺度リストの修正 - ○ ○ ○ ○ ○ ○ ハッチング ハッチング リボンタブ - - - ○ ハッチングプレビュー、グリップメニュー - - - ○ 透過性、背景色、鏡像化 - - - ○ ハッチング、テキスト、寸法の表示順切り替え - - - ○ 非自動調整ハッチングのグリップ編集 - - - ○ ○ ハッチング境界ギャップ点の表示 - - - ○ ○ 複数領域の独立したハッチング、面積プロパティ、ハッチング原点の変更 - ○ ○ ○ ○ ○ ○ 自動調整ハッチング、トリミングとギャップ設定 ○ ○ ○ ○ ○ ○ ○ マルチ引出線 引き出し線セグメントのプロパティ編集 - - - ○ ○ 引出線の追加と削除、マルチテキスト、ブロックタグ - - - ○ ○ ○ ○ マルチ引出線の位置合わせ、グループ化、間隔の自動調整 - - - ○ ○ ○ ○ 寸法 下付き寸法、サブ単位、文字表示方向 - - - ○ ○ 寸法マスク、折り曲げ長さ寸法、寸法間隔の自動調整 - - - ○ ○ ○ ○ 検査寸法、幾何公差の位置あわせ - - - ○ ○ ○ ○ 円弧、折り曲げ寸法、矢印の反転、寸法補助線の線種変更と引出長さ変更 - - ○ ○ ○ ○ ○ マルチテキスト マルチテキストの段組み、グリップ編集、段落設定 - - - ○ ○ ○ ○ 自動項目番号、行頭文字、テキスト幅、文字間隔設定 - - - ○ ○ ○ ○ マルチテキスト属性定義、インプレース編集 - - - ○ ○ ○ ○ 表機能 データリンクマネージャ、データ書出し、Excel シートと表の相互データリンク - - - ○ ○ ○ ○ 表の段組み、表セルのオートフィル、データタイプ - - - ○ ○ ○ ○ セルの計算式、表へのブロック属性書き出し - ○ ○ ○ ○ ○ ○ 外部ファイルへのブロック属性書き出し ○ ○ ○ ○ ○ ○ ○ 2 ページ2005 2006 2007 2008 2009 2010 2011
アイデアを伝える ---- 2D＆3D統合環境
３Dコンセプトデザイン フリーフォーム デザイン - - - ○ ○ ソリッド変換、サーフェス変換、サーフェスの厚さ追加 - - ○ ○ ○ ○ ○ サーフェスモデリング プロシージャサーフェス - - - ○ NURBS サーフェス、NURBS変換、制御点の表示／非表示 - - - ○ ブレンド、パッチ、ネットワークサーフェス - - - ○ オフセット、トリム、延長 - - - ○ サーフェス自動調整 - - - ○ 投影、自動トリム - - - ○ サーフェスの解析（ゼブラ、曲率、勾配） - - - ○ ソリッドモデリング ソリッド編集でエッジ、サブオブジェクトを外形線指定 - - - ○ フィレットエッジ、面取りエッジ - - - ○ スカルプ（サーフェスで囲まれた領域からソリッド作成） - - - ○ スィープ、ロフト、スライス、回転、押出し機能強化 - - ○ ○ ○ ○ ○ ポリソリッド（3D Polyline)、らせん、2Dオブジェクトのサーフェス変換 - - ○ ○ ○ ○ ○ メッシュモデリング 面の合成、穴を閉じる - - - ○ 面とエッジの折りたたみ、3角面のスピン - - - ○ メッシュ オブジェクトのプリミティブ - - - ○ ○ スムースメッシュ、スムースオブジェクト変換 - - - ○ ○ 分割、折りたたみ、リファイン - - - ○ ○ ３Dモデリングの操作 ナビゲーションバー - - - ○ ３Dモデリングワークスペース追加 - - - ○ 3D Oスナップ、スタータスバーに追加 - - - ○ ギズモの拡大オプション - - - ○ ○ 3Dプリント - - - ○ ○ 3Dナビゲーション（SteeringWheels、ViewCube、ShowMotion） - - - - ○ ○ ○ 地理的位置情報の読み込み - - - - ○ ○ ○ デフォルト表示スタイルの追加（スケッチ、Ⅹ線、スケッチ、グレーシェード） - - ○ ○ ○ ○ ○ リアルタイムフィードバック、ダイナミックUCS - - ○ ○ ○ ○ ○ レンダリング マテリアルブラウザ、標準マテリアル - - - ○ フォトメトリック ライト（光源）、配光プロパティ、配光（IES）ファイル - - - ○ ○ ○ ○ プロシージャルマテリアル、上空の背景、地平線 - - - ○ ○ ○ ○ ドラッグ＆ドロップ マテリアル設定 - - ○ ○ ○ ○ ○ フォトリアル レンダリング（Mental Ray） - - ○ ○ ○ ○ ○ リアルタイムの影の表示 - - ○ ○ ○ ○ ○ ドキュメント化ツール 断面、スライス、フラットショット機能強化、干渉チェック機能強化 - - ○ ○ ○ ○ ○ カメラビュー自動設定 - - ○ ○ ○ ○ ○ シェーディング、レンダリングされたビューポートの印刷 ○ ○ ○ ○ ○ ○ ○2005 2006 2007 2008 2009 2010 2011
コミュニケーション ---- クリティカルな設計情報を安全に共有
ファイル参照、データ共有 点群データの参照、インデックス作成 - - - ○ FBXでのデータ交換 - - - ○ 外部参照パレットのハイライト、アタッチ解除オプション - - - ○ PDFアンダーレイ、オブジェクトスナップ、フェードコントロール - - - ○ ○ 外部参照フェードコントロール - - - ○ ○ 参照ファイルの地理的位置合わせ - - - ○ ○ アンダーレイ コンテキスト リボンパネルの表示 - - - ○ ○ 外部参照クリップのグリップ編集、クリップの反転 - - - - ○ ○ ○ 外部参照を含むDWGファイルの修復 - - - ○ ○ ○ ○ DWF アンダーレイの画層コントロール - - - ○ ○ ○ ○ DWF アンダーレイ - - ○ ○ ○ ○ ○ マルチランゲージ対応、ユニコード化 - - ○ ○ ○ ○ ○ ファイル出力、印刷 PDFファイル出力（解像度、埋込みフォントなど） - - - ○ ○ DWFxファイル形式（XPS準拠）、XPSファイルのパブリッシュ - - - - ○ ○ ○ マルチシートPDF出力 - - ○ ○ ○ ○ ○ PDFファイル出力 - - ○ ○ ○ ○ ○ ブロック属性付きDWF ファイル出力 - ○ ○ ○ ○ ○ ○ e-トランスミット（ロード解除のファイルを含めたパッキング） ○ ○ ○ ○ ○ ○ ○ マルチシートDWFの出力 、マークアップつき DWF のロード ○ ○ ○ ○ ○ ○ ○ バッチ印刷、バックグランド印刷、印刷ジョブのログ管理 ○ ○ ○ ○ ○ ○ ○ DWG/DWFxファイルのデジタル署名、パスワード設定 ○ ○ ○ ○ ○ ○ ○ R14形式の DWG™ ファイル保存 - - ○ ○ ○ ○ ○ 他のツールとの連携 Autodesk Design Review - - - ○ ○ ○ ○ Autodesk Vault の提供(サブスクリプションユーザのみ) - - ○ ○ ○ ○ ○ Autodesk Buzzsaw インテグレーション ○ ○ ○ ○ ○ ○ ○ AutoCAD 2005 AutoCAD 2006 AutoCAD 2007 AutoCAD 2008 AutoCAD 2009 AutoCAD 2010 AutoCAD 2011カスタマイズ ---- 仕事に合わせた設定変更と機能拡張
ユーザ インタフェース 折りたたみリボンパネル - - - ○ ナビゲーションバー、3D マウス対応 - - - ○ リボンの表示オプション、パネルボタン、挿入＆表示タブ - - - ○ 初期設定 （ワークスペース、図面テンプレートの初期指定） - - - ○ ○ リボン、アプリケーション メニュー - - - - ○ ○ ○ クイック アクセス ツールバー - - - - ○ ○ ○ クイックプロパティ、ツールチップによるプレビュー表示 - - - - ○ ○ ○ ステータスバーのアイコン表示、リボンとツールパレットの連携 - - - - ○ ○ ○ パレットのアンカー表示、自動的に隠すモード - - ○ ○ ○ ○ ○ ワークスペース - ○ ○ ○ ○ ○ ○ ダイナミック入力、オートコンプリート、クイック計算機 - ○ ○ ○ ○ ○ ○ ツールパレット ○ ○ ○ ○ ○ ○ ○ CUIのカスタマイズ ダッシュボードの変換 - - - ○ ○ CUI（CUIx）、メニューのマイグレーション - ○ ○ ○ ○ ○ ○ ユーザインタフェースのカスタマイズダイアログ ○ ○ ○ ○ ○ ○ ○ カスタマイズ 代替えフォントファイルの再設定ダイアログ - - - ○ アクションレコーダ - - - - ○ ○ ○ .NET API ○ ○ ○ ○ ○ ○ ○Object ARX、VBA、ActiveX オートメーション （VB)、AutoLISP、Visual LISP ○ ○ ○ ○ ○ ○ ○
2005 2006 2007 2008 2009 2010 2011
ユーザ アシスタンス ---- ライセンス運用で設計コストを減らす
ライセンス管理 オンライン ライセンス 転送 - - - ○ ○ ライセンス借用（ネットワーク ライセンス） ○ ○ ○ ○ ○ ○ ○ ユーザ設定のマイグレーション ○ ○ ○ ○ ○ ○ ○ ネットワーク ライセンス、オートデスク資産管理ユーティリティ ○ ○ ○ ○ ○ ○ ○ ユーザアシスタンス ウエルカムセンター - - - ○ Webベースのヘルプシステム - - - ○ ツールチップの詳細プレビュー、コマンドの検索 - - - - ○ ○ ○ アニメーション付きオンラインヘルプ - - ○ ○ ○ ○ ○ 新機能ワークショップ、情報パレット、クイックヘルプ ○ ○ ○ ○ ○ ○ ○ 凡例 赤字表記の機能 ： AutoCAD LT 2011の新機能 青字表記の機能 ： AutoCAD LT 2011で強化した機能 (1) 本図表は、各バージョンのすべての機能を詳細に表記したものではありません。詳しくは、オンラインヘルプなどを参照ください。 (2) 図表中の表記で、△は、機能の一部が実装された、または機能制限つきであることを示します。Autodesk、AutoCAD、AutoCAD LT は、米国および／またはその他の国々における、Autodesk, Inc.、その子会社、関連会社の登録商標または商標です。その他のすべてのブランド 名、製品名、または商標は、それぞれの所有者に帰属します。オートデスクは、通知を行うことなくいつでも該当製品およびサービスの提供、機能および価格を変更する権利を留保し、本 書中の誤植または図表の誤りについて責任を負いません。
